Ikon HW5 User manual

Thank you for purchasing Ikon Audio loudspeakers. At Ikon Audio we strive to
create loudspeakers engineered to deliver the best value in loudspeaker tech-
nology, for stereo or home-theatre applications.
Ikon Audio loudspeakers are designed for ease of installation and will provide
you with excellent sound quality for years to come. Reading this manual will
assist you in getting acquainted with your Ikon Audio loudspeakers. Ikon Audio
provides a 5 year parts and labour warranty on all drivers, 1 year on speaker and
subwoofer amplifiers.To obtain servicing please contact your Ikon Audio repre-
sentative.The original bill of sale is required for warranty service.
HW5 •HW6 •HWC1 •HWC2 •HW26 •HW28 •HW210 •HW212
Merci pour avoir choisi les enceintes Ikon Audio. Chez Ikon Audio nous
sommes dédier à créer des enceintes conçus pour offrir la meilleure valeur et
technologie présentement disponible pour applications stéréo ou cinéma-
maison.
Les enceintes Ikon Audio sont conçus pour être facile à installer et vous don-
ner une qualité de son supérieure pendant plusiers années. En lisant ce
manuel vous deviendrez plus familier avec vos enceintes Ikon Audio. Les
enceintes Ikon Audio sont couvert par une guarantie de 5 ans sur les pièces et
la main-d’oeuvre, les amplificateurs dans les sousgraves et colonnes Ikon
Audio sont couverts par une garantie de un an. Pour obtenir le service con-
tactez votre réprésentant Ikon Audio.Votre facture d’achat originale est req-
uise pour obtenir le service sous guarantie.
HW5 •HW6 •HWC1 •HWC2 •HW26 •HW28 •HW210 •HW212
OWNER’S MANUAL
MANUEL DE
L’UTILISATEUR

STEP 1
Loudspeaker Placement

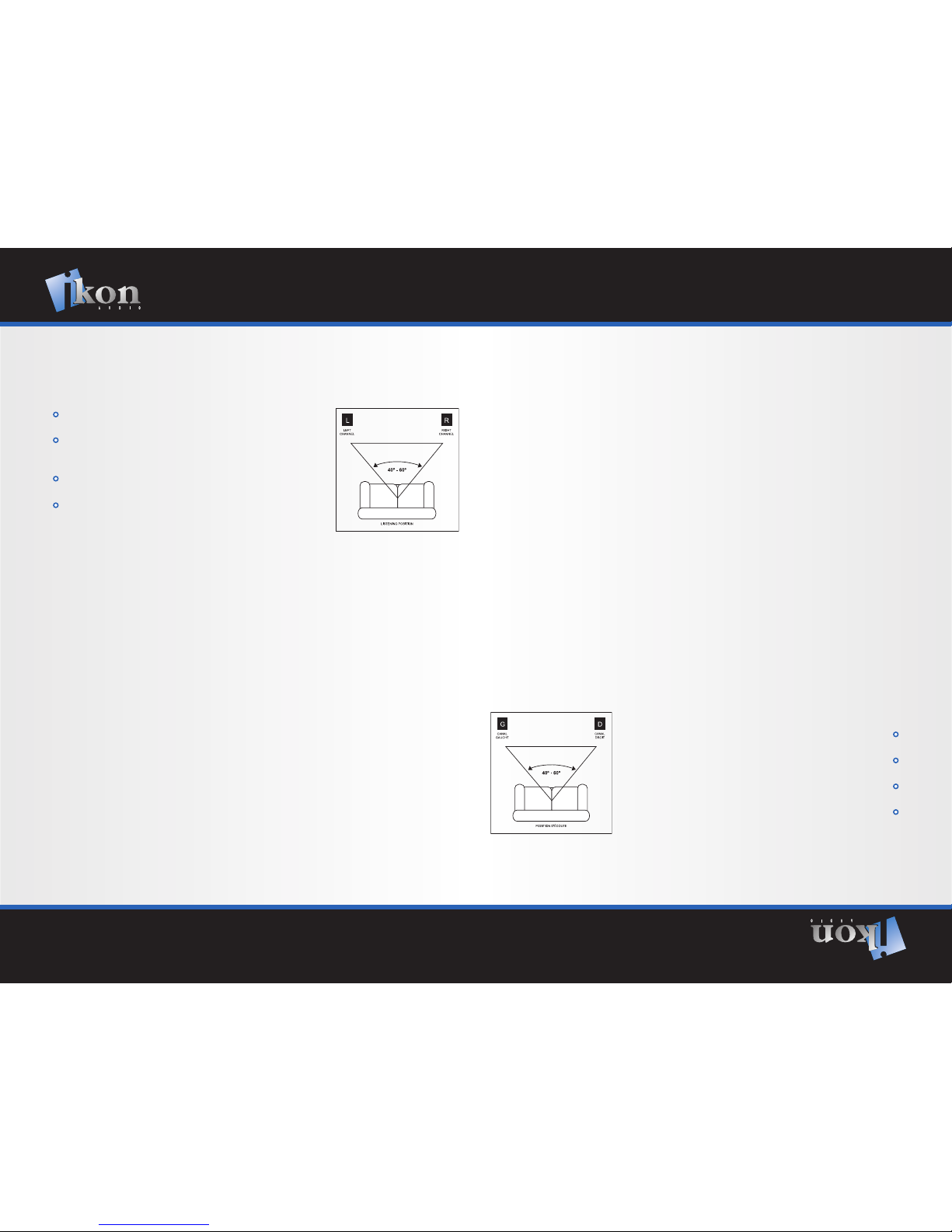

Placement of your loudspeakers will greatly affect their performance.The following
guidelines should be considered:
Placing the loudspeakers at least 6-8 feet (1.8-2.5m)
apart will provide the best stereo sound and image.
The shape of the room will affect the bass performance,
especially when loudspeakers are placed in the corner
of the room.
Positioning the tweeters so that they play at the listeners
ear level provides for optimum playback.
Keeping the loudspeaker wire away from AC outlets will
reduce interference.
The shape of the listening room and the furnishings will change the way your system
sounds.The bass frequencies will generally be affected by the positioning and treatment
of the room. Therewill be more perceived bass when a speaker is moved closer to a wall
boundry. In general, however, loudspeakers should be kept away from side walls as much
as possible, as these surfaces can adversely affect the stereo imaging experienced at the
listening position. Positioning the loudspeakers at least 12-15”away from the side walls
will generally provide the best performance.
Home-Theatre
Today’s home theatre systems typically comprise front loudspeakers, side and/or rear
loudspeakers, a centre channel loudspeaker and a powered subwoofer. Building your
system with loudspeakers of the same brand produces the best performance as the tonal
characteristics will remain the same throughout your surround system.
Front Channels
Placement of your front loudspeakers is critical to the performance of your system.The 3
frontloudspeakers should ideally beplaced with the tweeters at the same height and the
same distance form the main listening position. If this not possible, place the centre chan-
nel on top of, or just below, the television, with the front left and front right loudspeakers
on either side of the TV monitor.
Rear Channels
Rear channel loudspeakers can be either floor standing or smaller bookshelf type loud-
speakers. Bookshelf loudspeakers should be placed on stands or on a shelf to maximize
their performance. Aiming the loudspeakers to the listening position or aiming them
awayfrom the listening position will provide different sound fields (direct or diffused),
based on your preference.
ÉTAPE 1
Placement des haut-parleurs
Leplacement de vos enceintes affectera leur son.
Les indications suivantes devraient être considérés:
Séparer les enceintes d’au moins 1.8-2.5 mètres, ceçi vous
donnera une bonne définition stéréo.
La forme de la pièce affectera les basses fréquences, partic
ulièrement quand les enceintes sont près d’un coin.
Les haut-parleurs d’aigus devraient être aux niveau des
oreilles pour une reproduction optimale.
Lecâblage devrait être posé le plus loin possible des prises
électriques afin d’éviter les interferences.
La forme de la salle d’écoute et l’ameublement changeront la réponse de fréquence de
votre système. Les basses fréquences sont affectez par la position des haut-parleurs dans la
salle. Plus l’enceinte est proche d’un mur, plus les basses fréquences seront mise en évi-
dence. Malgré ça, l’enceinte devrait être le plus loin possible des surfaces à réflexions, car
ceux-ci peuvent compromettre l’effet stéréo à la position d'écoute. Positionnant les
enceintes à environ 30-40cm des murs vous donnera généralement la meilleure
performance.
Cinéma-Maison
Les Systèmes de cinéma-maison comprennent typiquement des enceintes avants, de côté
et/ou arrière, une enceinte centrale et un sous-grave amplifié. En formant votre système
avec des enceintes d’un seul fabricant, vous donnera la meilleure performance car les car-
actéristiques sonores des enceintes seront indiques.
Canaux Avant
La posiion des enceintes avants et très importante pour la performance de vôtre système.
Idéalement les enceintes avants devraient avoir les haut-parleurs aigus à la même hauteur,
et au niveau de la position d’écoute. Si cela n’´st pas possible, mettez l’enceinte centrale en
dessous ou sur le téléviseur, avec les enceintes avants de chaque côté du téléviseurs.
Canaux Ambiophoniques
Les enceintes d’ambiophonie peuvent être de type de plancher où de type d’étagère. Les
enceintes de type étagère devraient être placés sur des supports, ou une tablette à la hau-
teur appropriée. Les enceintes peuvent être dirigés vers la position d’écoute pour un son
plus directe ou si un son plus enveloppant est préféré, les enceintes peuvent être dirigés
vers l’avant de la salle.

Powered Sub
Apowered subwoofer will reinforce the lower fre-
quencies in any system and will also greatly enhance
your stereo and home-theatre listening experience.
Today’s media, such as CD’s, DVD’s and other high
quality music and movie software feature low fre-
quency sounds that are difficult for most loudspeak-
ers to reproduce. Adding a powered subwoofer will
greatly improve the overall systems frequency
response because it is designed to play the frequen-
cies that your main loudspeakers cannot play effi-
ciently.Your authorized Ikon Audio dealer can assist
you in choosing the subwoofer that is right for you.
STEP 2
Connecting the loudspeakers
Beforeany connections aremade, please ensure that all equipment
in the system is turned off.
Loudspeaker wire throughout the system should be good quality, loudspeaker grade audio
cable with polarity coding. For loudspeaker wire that runs less than 25 feet, the cable should
be a minimum of 18 AWG, for loudspeaker wire that runs up to 50 feet, the cable should be
16 AWG and for loudspeaker wire that runs longer than 50 feet, the cable should be at least
14 AWG.
Installation
Remove3/8" of insulation from the end of the loud-
speaker wires to be connected. Connect the positive
lead of the loudspeaker wire (indicated with a "+" or
other marking) to the Red (or positive) loudspeaker
terminal. Connect the other loudspeaker wire lead
tothe Black (or negative) loudspeaker terminal.

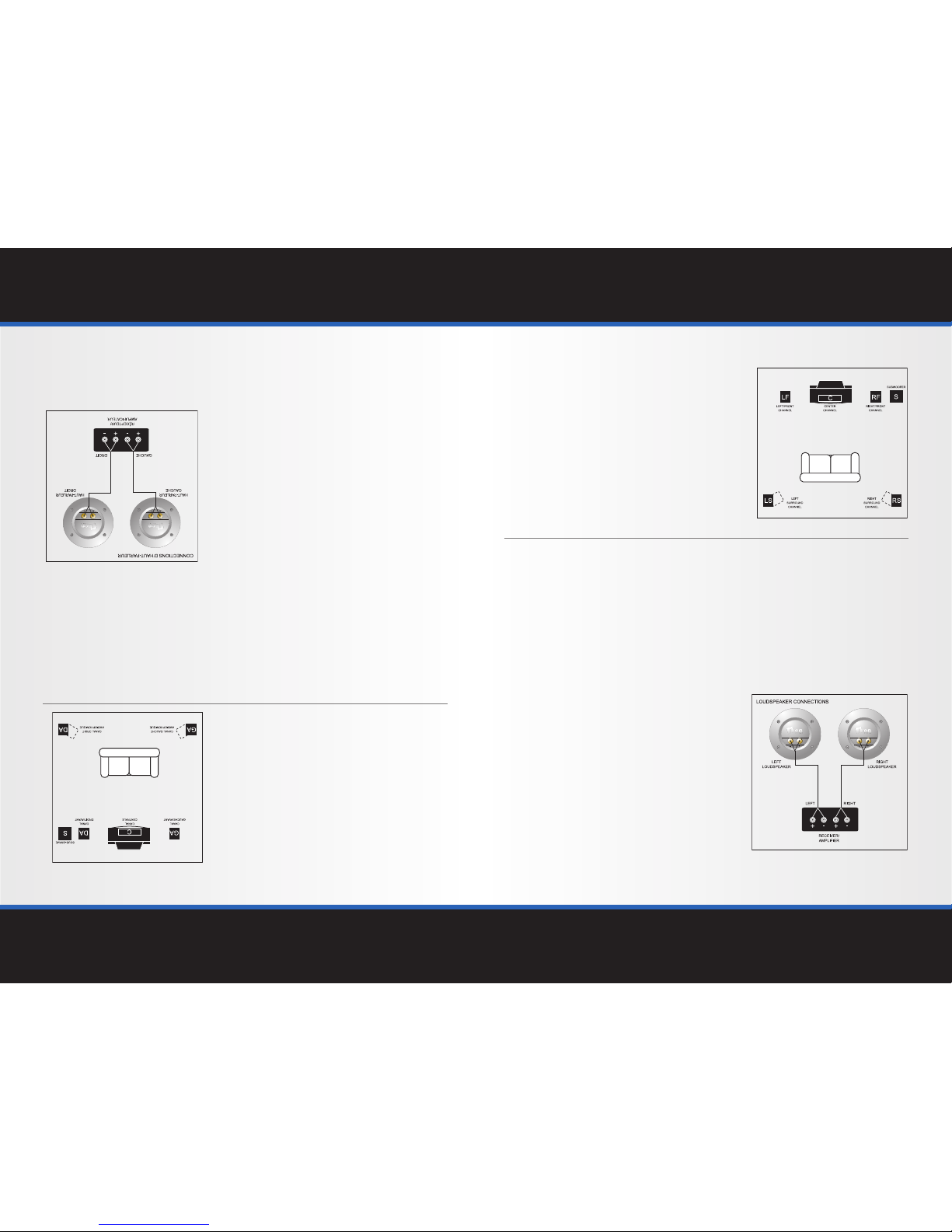

Connect the opposite end of the loudspeaker wire
toyour amplifier making sure that the polarity is
preserved ("+" to "+" or Red to Red, and "-" to "-" or
Black to Black – see diagram).
Sous-grave
Un sous-grave amplifié augmentera considérable-
ment les basses fréquences de vôtre système
stéréo ou cinéma-maison. Les pistes numeriques
de hautequalité en format CD, ou DVD sont plus
difficiles à reproduire que jamais. En ajoutant un
sous-graveamplifié, la performance de vôtre sys-
tème sera accentué dans le régistre grave.Vôtre
detaillantautorisé pourra vous aider à sélectionner
un sous-grave Ikon Audio qui sera bien s’intégré à
vôtre système audio/vidéo.
ÉTAPE 2
Connections des enceintes
Avant qu’aucune connection ne soit faite, veuillez mettre votre système hors tension:
Les fils à haut-parleurs devraient être de bonne qualité, avec un codage de polarité sur le
cable. Pour les longueurs de cable de moins de 7.6m, le cable devrait être d’au moins de
calibre18 AWG. Pour les longueurs jusqu’a 15.3m le cable devrait être d’au moins de cali-
bre 16 AWG, et pour 15.3m et plus, le cablage devrait être d’au moins de calibre 14 AWG.
Installation
Enlever 10mm d’isolation de chaque côté du fil à
haut-parleur. Reliezle coté positif du fil à haut-par-
leur (indiqué avec un " + " ou toute autre inscrip-
tion) au terminal rouge (ou positif)du haut-parleur.
Reliezl'autre côté du fil à hautparleur au terminal
noir (ou négatif) de l’haut-parleur. Reliez l’autre
extrémité du fil à haut-parleur à votre amplificateur
en vous assurant que la polarité est préservée (de "
+"à"+"ou rouge à rouge, et " - " à " - " ou noir à
noir - voir le diagramme).

STEP 3
Listening Test
To ensure that all connections have been made correctly, turn on your system and begin
playback of material you are familiar with. Start off by listening at a low volume, then
slowly raise the volume to a comfortable listening level. A proper stereo image should be
present. If the loudspeakers do not produce a solid stereo image, please verify the wiring
to ensure that the polarity of the connection is not reversed.
The HW28, HW210 and HW212 are equipped with powered subwoofers that provide
tremendous bass performance. Once the speaker is connected and turned on, a red LED
(Light Emitting Diode) will illuminate to indicate the speaker is in a standby mode.This
LED will turn green during play. These speakers are also equipped with the following
features to help adjust the bass of the speaker to your room and taste.
ÉTAPE 3
Essai D'Écoute
Pour verifier que toutes les connections ont bien été faites, mettez en fonction vôtre sys-
tème et écouter un CD ou DVD avec lequel vous êtes familier. Commencez à bas volume et
augmentez jusqu’à un niveau confortable d'écoute. Le système devrait avoir un son stéréo
équilibré. Si l’effet stéréo semble confus, assurez-vous que les raccords au haut-parleurs ont
été correctement établis avec le récepteur..
LeHW28, HW210 et HW212 son équipé avec un sous-grave active capable de reproduire
une niveau de basse performante. Lorsque le hautparleur est branché dans une prise
murale, une DEL (diode émettricede lumière) rouge s’allumerait pour indiqué un mode
d’attente. La DEL passe au vert lorsque une source est détectée. Cette série de haut-parleur
est équipée avec la capacité d’ajuster la basse à votre gré.
AtIkon Audio we continuously strive to update and improve our products.
Assuch the specifications indicated above are subject to change without notice.
MODEL HW26HWC2HWC1
HW6
HW5
Description
Dimensions (HxWxD)
Tweeter
Drivers
Max Power Handling
Frequency Response
Sensitivity
Impedance
2-Way 5”
Bookshelf Loudspeaker
1” High Resolution
Soft Dome
13” x 8-3⁄4” x 9-7⁄8”
5” Magnum Driver
8Ohms
88dB
52Hz - 20kHz
100 Watts
2-Way 6.5”
Bookshelf Loudspeaker
16” x 8” x 10”
8Ohms
89dB
48Hz - 20kHz
125 Watts
2-Way Dual 5” Center
Channel Loudspeaker
8” x 20” x 9”
8Ohms
90dB
55Hz - 20kHz
125 Watts
2-Way Quad 5” Center
Channel Loudspeaker
8” x 34” x 9”
8Ohms
88dB
40Hz - 20kHz
200 Watts
2.5-Way Dual 6”
Tower Loudspeaker
36” x 10” x 12”
8Ohms
90dB
40Hz - 20kHz
150 Watts
6.5” Magnum Driver Dual 5” Magnum Driver Quad 5” Magnum Driver Dual 6” Magnum Driver
SPECIFICATIONS
1” High Resolution
Soft Dome
1” High Resolution
Soft Dome
1” High Resolution
Soft Dome
1” High Resolution
Soft Dome
Nous tentons chez Ikon Audio d’améliorer continuellement tous les produits qui font parti de notre catalogue.
Comme tel, les caractéristiques indiquées ci-dessus sont sujets au changement sans communication préalable.
MODEL HW26HWC2
HWC1
HW6
HW5
Description
Dimensions (HxLxP)
Haut-parleur d’aigu
Haut-parleur grave
Puissance admissible
Réponse de fréquence
Sensibilité
Impédance
Haut-parleur de tablette
à2-voies 127mm
Dome Souple Haute
Resolution de 25mm
325 x 175 x 200mm
Cône de 127mm
en Cone de Magnum
8Ohms
88dB
52Hz - 20kHz
100 Watts
Haut-parleur de tablette
à2-voies 165mm
400 x 210 x 248mm
8Ohms
89dB
48Hz - 20kHz
125 Watts
Haut-parleur centrale
à2-voies double 127mm
175 x 540 x 200mm
8Ohms
88dB
55Hz - 20kHz
125 Watts
Haut-parleur centrale
à2-voies quadruple 127mm
175 x 850 x 220mm
8Ohms
90dB
40Hz - 20kHz
200 Watts
Haut-parleur de colonne
à2.5-voies double 152mm
918 x 250 x 293mm
8Ohms
90dB
40Hz - 20kHz
150 Watts
Cône de 165mm
en Cone de Magnum
Double cônes de 127mm
en Cone de Magnum
Double cônes de 127mm
enCone de Magnum
Double cônes de 152mm
enCone de Magnum
SPÉCIFICATIONS
Dome Souple Haute
Resolution de 25mm
Dome Souple Haute
Resolution de 25mm
Dome Souple Haute
Resolution de 25mm
Dome Souple Haute
Resolution de 25mm

On/Auto/Off
Once connected to your receiver and plugged into the wall outlet, the speaker will need to
be turned on and can be left in the “auto” position so it will sense a signal from your receiver
and automatically turn on.The speaker will automatically switch into Standby mode once it
does not sense a signal for approximately 10 minutes.
Gain
You can add or subtract bass to suit your taste by adjusting the gain control. Rotate the
knob towards -3dB to remove bass or towards +3 dB to add bass.
Phase
The phase control will fine tune the bass performance. Have one person sit in the listening
position and a second person toggle the switch between Normal and Reverse to achieve
the desired bass output.
Maintenance
Ikon Audio loudspeakers are finished in a high gloss lacquer and black wood grain vinyl.
Cleaning the loudspeakers should bedone with a damp cloth. Chemical cleaners should be
avoided, as they may damage the finish.
HW212
HW210
HW28
3-Way Dual 6.5” Powered
Loudspeaker with Dual 8”
Side-Firing Subwoofers
1” High Resolution
Soft Dome
39” x 10” x 17”
8Ohms
92dB
37Hz - 20kHz
200 Watts
4-Way Triple 6.5” Powered
Loudspeaker with 10”
Side-Firing Subwoofer
1” High Resolution
Soft Dome
44” x 9” x 20”
8Ohms
93dB
34Hz - 20kHz
250 Watts
1” High Resolution
Soft Dome
58” x 12” x 24”
8Ohms
93dB
30Hz - 20kHz
300 Watts
6.5” Accent Driver
Dual 8” Magnum Driver
Dual 10” Magnum Driver
Dual 6.5” Accent Driver
Dual 8” Magnum Driver
Dual 12” Magnum Driver
4-Way Multiple Driver Powered
Tower Loudspeaker with Dual
12”
Side-Firing Subwoofers
On/Auto/Off
Votre haut-parleur a un commutateur de mise en function (On/Auto/Off). Une fois relié à
votre récepteur et branché à la prise murale, le haut parleur se mettra en fonction automa-
tiquement aussitôt qu’il détecte un signal de votre récepteur. Le haut-parleur se mettra hor
circuit après un délais d’environ 10 minutes sans signal.
Gain
La basse est ajustable à votre goût par la control de volume. Ajuste le control de volume
vers -3dB pour réduire le niveau de basse ou vers +3dB pour augmenter.
Phase
Vous pouvez expérimenter le contrôle des phases en alternant entre « Normal » et « Reverse
», pour déterminer quelle position offre un meilleur rendement. Cependant dans la plupart
des cas en laissant le commutateur dans la position « Normal » l’appareil produira ses
meilleurs résultats.
Entretien
Vos enceintes Ikon Audio sont recouvertes d’un finis lustré lacqué et vinyle noir cendré. Pour
nettoyer les enceintes, utiliser un tissu humide. Les produits chimiques devraient être évités
car ils peuvent endommager le fini.
Dual 6.5” Accent Driver
Dual 8” Magnum Driver
HW212
HW210
HW28
998 x 220 x 410mm
8Ohms
92dB
37Hz - 20kHz
200 Watts
Haut-parleur de colonne à
4-voies triple 165mm avec
sous-grave double 254mm
1100 x 220 x 500mm
8Ohms
93dB
34Hz - 20kHz
250 Watts
1468 x 315 x 613mm
8Ohms
93dB
30Hz - 20kHz
300 Watts
Haut-parleur de colonne
à4-voies avec sous-grave
double 305mm
Haut-parleur de colonne
à2.5-voies double 165mm
avec sous-grave de 203mm
Dome Souple Haute
Resolution de 25mm
Dome Souple Haute
Resolution de 25mm
Dome Souple Haute
Resolution de 25mm
165mm Cone d’Accent
Double 203mm Cone de Magnum
Double 254mm Cone de Magnum
Double 165mm Cone d’Accent
Double 203mm Cone de Magnum
Double 305mm Cone de Magnum
Double 165mm Cone d’Accent
Double 203mm Cone de Magnum

Head Office-Siége Sociale Montreal
21000 Transcanada, Baie D’Urfé, Quebec H9X-4B7
Tel.: [phone] • Fax: [phone]
WWW.ERIKSONCONSUMER.COM • WWW.IKON-AUDIO.COM
Copyright © 2008 Erikson Consumer
Head Office-Siége Sociale Montreal
21000 Transcanada, Baie D’Urfé, Quebec H9X-4B7
Tél.: [phone] • Télécopieur: [phone]
WWW.ERIKSONCONSUMER.COM • WWW.IKON-AUDIO.COM
Copyright © 2008 Erikson Consumer
