Ilshinbiobase CRYO-PRIDE JABA Series User manual

D
De ee
ep p F Fr re ee ez ze er r J JA AB BA A S
Se
er ri ie es s
U
Us se er rs s M Ma an nu ua al l, , V Ve er r. . 4
4. .1 1 2 22 2/ /1 10
0/
/1 19 9
Failure to read, understand and follow the instructions in this manual
may result in damage to the unit, injury to operating personnel and poor
equipment performance.
본매뉴얼을 먼저 읽고 지시대로 작동하여 주십시오. 그렇지 않으면,
제품에 손상이 가거나 기계이상을 일으킬 수있습니다.

Ilshinbiobase Deep Freezer Series Users Manual
- 1 -
These operating instructions are protected by copyright. Rights resulting thereof, particularly reprint,
photomechanical or digital post processing or reproduction, even in part, are only allowed with the
written consent of ilShinbiobase.
This regulation does not apply to reproductions for in-plant use.
Trademarks
All trademarks mentioned in the operating instructions are the exclusive property of the respective.
ilShinbiobase Co. Ltd. provides this document to its customers with a product purchase to use in the
product operation. This document is copyright protected and any reproduction of the whole or any part
of this document is strictly prohibited, except with the written authorization of ilShinbiobase Co. Ltd.
The contents of this document are subject to change without notice. All technical information in this
document is for reference purposes only. System configurations and specifications in this document
supersede all previous information received by the purchaser.
ilShinbiobase Co. Ltd. makes no representations that this document is complete, accurate or error-
free and assumes no responsibility and will not be liable for any errors, omissions, damage or loss that
might result from any use of this document, even if the information in the document is followed
properly.
This document is not part of any sales contract between ilShinbiobase Co. Ltd. and a purchaser. This
document shall in no way govern or modify any Terms and Conditions of Sale, which Terms and
Conditions of Sale shall govern all conflicting information between the two documents.
© ilShinbiobase Co. Ltd. All rights reserved.
ilShinbiobase Co. Ltd
84, Samyuksa-ro 548beon-gil, Dongducheon-si
Gyounggi-do, South Korea
TEL : [phone]
FAX : [phone]
e-MAIL : jkhon[email protected]
www.1sbb.com

Ilshinbiobase Deep Freezer Series Users Manual
- 2 -
* 안전에 관한 주의 사항 (Safety Information)
사용자는 반드시 설명서를 숙지하고 기기를 가동하시기 바랍니다.
(Read and understand the manual before using this machine)
CAUTION
아래 내용은 장비 내부에 설치되어 있는 경고 스티커입니다. 반드시 확인하신 후안전에 주의
바랍니다.
(While machine works, the printed sign can be detached with poor adhesion, then attach with
the same one)

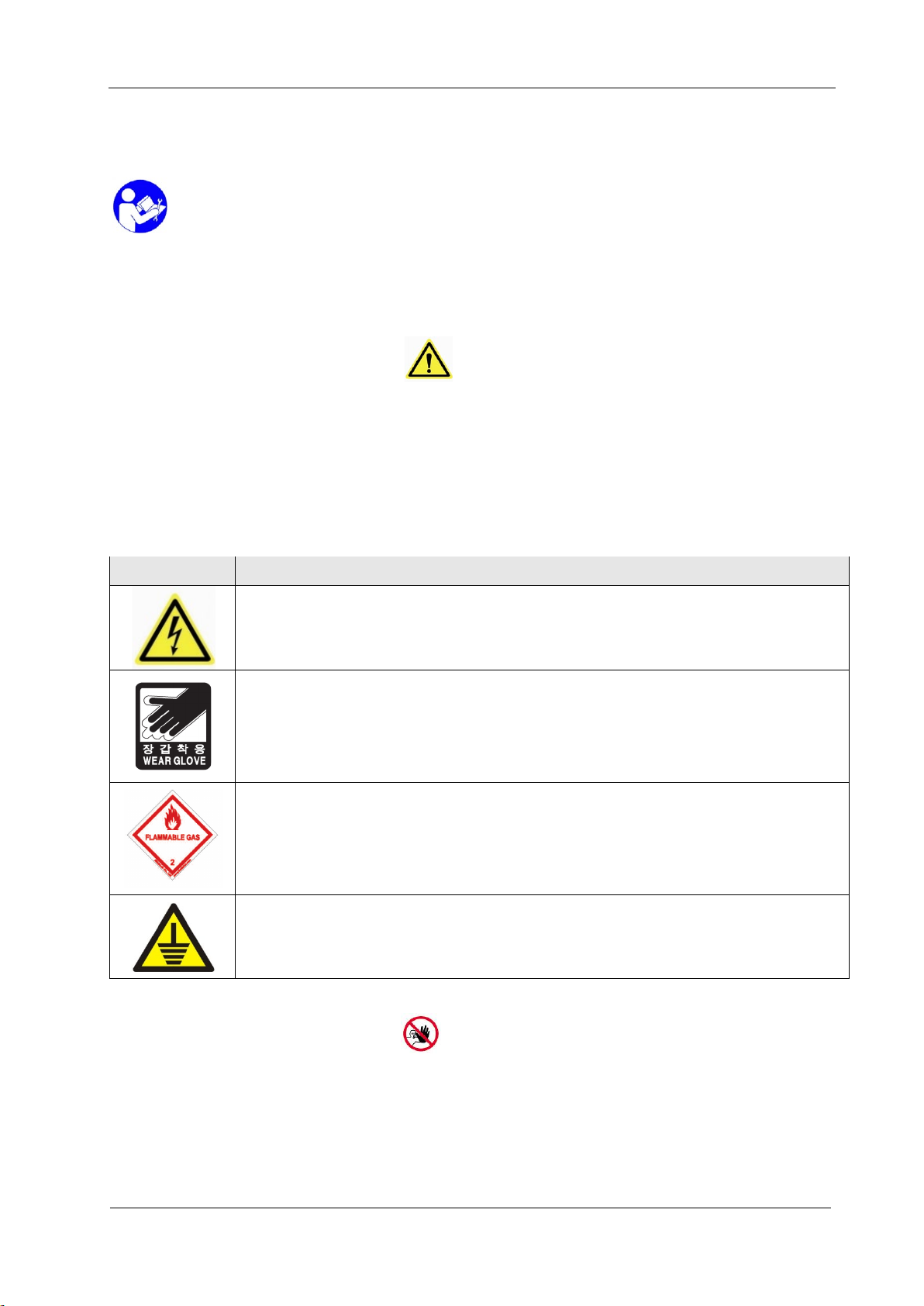

<Table. 1 인체 안전에 관한 표시 내용>
표시내용(REMARK)
감전의 위험이 있습니다. 반드시 전원을 차단한 후점검 하십시오.
Contact may cause electric shock or burn.
Please turn off and lock out system before servicing
동상을 유발할 수있습니다. 반드시 장갑을 착용하여 주십시오
Contact may cause frostbite.
Please be sure to wear gloves
가연성 가스를 포함하고 있습니다. 불꽃에 주의하십시오.
Contains the flammable gas. Please beware of the flame or welding
접지 구역
Earth
DANGER
부주의에 의한 사고가 날수있습니다. 주의하십시오.
점검은 반드시 허가된 인원만이 할수있습니다.
Only authorized personnel may service this equipment

Ilshinbiobase Deep Freezer Series Users Manual
- 3 -
Before Installation
-Transportation-
If the unit is tilted excessively, the compressor lubricant may flow from the compressor (or oil
separator) to the line system. Insufficient filling level may damage the compressor when the
refrigeration system is started. Keep vertical position while transporting the unit. During transportation,
the unit must not tilt more than 10° .
- 운 반 -
본 장비 내에는 압축기 윤활유가 내장된 장비입니다. 지나치게 장비를 기울여 운반할 경우 압축기(유분리기)
오일이 배관으로 유입되어 냉동 성능 이상 및 압축기 고장을 일으킬 수 있습니다. 장비는 반드시 수직상태
에서만 이동하여야 합니다. 수직이 이루어지지 않는다면, 최대 10°이내에서 기울여 주십시오.
10°
Max
Max. tilt angle transportation (Enable position)
최대 기울임 정도 (양호)
10°
over
10°
over

Ilshinbiobase Deep Freezer Series Users Manual
- 4 -
Quick Installation Guide(빠른 설치 가이드)
1. Recommended room condition (권장 장소)
a. Recommended room temperature: between 5℃and 28℃. If the room temperature is over
30℃, please ensure that suitable air-conditioning is provided.
b. Make sure the floor is level and even.
c. Make sure the condenser grille is not blocked. (Adequate air circulation is required)
d. Install the two spacer pins on the back of the freezer to allow heat dispersion behind the
freezer (15 cm in back). And Allow enough clearance so that door can swing open at least 110
degrees. (Minimum 20cm)
a. 권장 대기 온도: 5℃~ 28℃만약 실온이 30℃보다 높으면, 적절한 냉난방시설이 갖추어
지기를 권장합니다.
b. 바닥은 수평이고, 평평한 곳에 설치해 주십시오.
c. 장비는 충분한 공기 순환이 필요합니다.
d. Freezer 뒤로 열이 배출되도록 freezer뒤에 두개의 spacer pin을설치하여 후면의
간격은 15cm 이상을 유지하여 주시고 도어의 원활한 개방을 위해 좌우 간격은 최소
20cm 이상의 간격을 유지하여 주십시오.

Ilshinbiobase Deep Freezer Series Users Manual
- 5 -
2. Turning freezer on(Freezer 켜기)
a. Push the power plug firmly into the power socket.(Please check you have the correct
voltage.)
b. Make sure the main power switch (and sub. power) at the back of the freezer is switched
on(Switched upwards).
c. Please check your monitor
a. Power plug를power socket에꽂아주십시오.(적절한 전압인지 확인하십시오.)
b. Freezer 뒤의 main power switch(보조 전원 스위치와 함께)를올립니다.
c. 제어 모니터의 화면을 확인하십시오.
3. Recommended set temperature(권장 설정 온도)
a. set-point -80℃
b. cold alarm -90℃
c. warm alarm -70℃
d. These set points are factory set and gives the freezer the optimum conditions with
prolonged life.
a. 설정 온도 -80℃
b. 하한 경보 온도 -90℃
c. 상한 경보 온도 -70℃
d. 이러한 설정 온도는 공장에서의 설정 값이며, 안정적인 기기의 운전을 도모합니다.

Ilshinbiobase Deep Freezer Series Users Manual
- 6 -
4. Recommended maintenance(권장 유지 방법)
a. We recommend the condenser grille is free from dust every month.
b. We recommend that ice is removed from the door seals every month.
c. We recommend a maintenance visit by your local dealer every year.
a. 매월 (또는 주기적) 장비에 부착된 그릴의먼지를 청소해 주십시오.
b. 매월 (또는 주기적) door seal에있는 얼음을 제거해 주십시오.
c. 주기적으로 현지 대리점의 방문을 받아 점검을 받으십시오.
5. Recommended operation mode(권장 사용 모드)
a. Select Power Mode when required temperature is -75 ~ -95℃.
b. Select ECO Mode when required temperature is -55 ~ -75℃.
a. 사용 온도가 -75 ~ -95℃이면 파워 모드(Power Mode)로작동하십시오.
b. 사용 온도가 -55 ~ -75℃이면 에코 모드(ECO Mode)로작동하십시오.

Ilshinbiobase Deep Freezer Series Users Manual
- 7 -

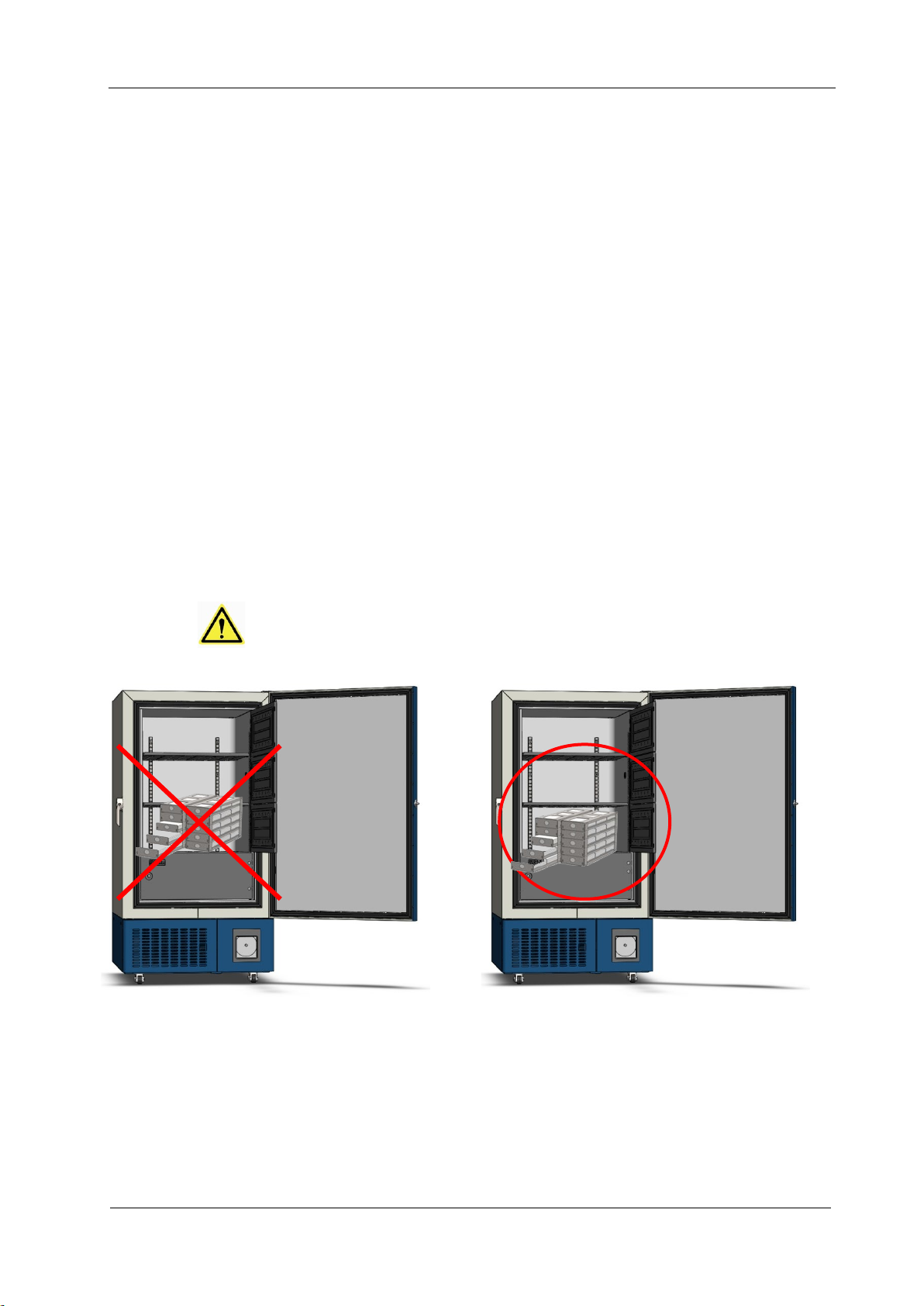

6. How to use HDPE Shelves (HDPE 선반 사용법)
Notice. When samples are loaded on the shelf at room temperature, the deformation (warping)
of the shelf may occur. If the shelf is turned upside down, it will be restored to its origin.
a. The HDPE Shelves should be placed in the chamber before use, and the sliding racks and
samples must be loaded after the chamber temperature reaches set temperature.
b. The maximum load of HDPE shelf should not exceed 50 kg.
주의. 상온에서 선반에 시료를 적재할 경우, 선반의 변형현상(휨) 이발생될 수있으며, 이
경우 선반을 뒤집어 놓으면 원래대로 복원합니다.
a. HDPE 선반은 사용 전챔버에 배치하여 주시고, 슬라이딩 랙, 시료등은 반드시 챔버온
도가 설정온도 도달 이후 적재하여 주십시오.
b. HDPE 선반의 최대 적재하중은 50Kg 을초과하지 않도록 사용하여 주십시오.
We wish you a quick and trouble-free installation!
빠르고 이상 없는 설치가 되기를 바랍니다!
Chamber Temp.
=
Room temp
(e.g +20℃)
Do not loaded
Loaded
Chamber Temp.
=
Set temp
(e.g -70℃)

Ilshinbiobase Deep Freezer Series Users Manual
- 8 -
Contents
1. Dimensions of the Freezer Model(모델별 규격) 1
1.1. Upright Model(업라이트 모델) 1
2. Specification(기술 시방) 2
2.1. Deep Freezers Characteristics (초저온 냉동고 특징) 2
2.2. Upright Model Specification(업라이트 모델 규격) 3
2.3. Characteristics of Temperature for JABA Series(JABA 모델의 온도 특성) 3
3. Installation(설치) 4
3.1. Installation Place(설치 장소) 4
3.2. How to Install(설치 방법) 4
4. Power Supply, Earth and Main Power Switch (전원 공급, 접지 및주전원 스위치) 5
4.1. Power Supply(전원 공급) 5
4.2. How to Earth(접지 방법) 5
4.3. Main Power Switch(전원 스위치) 6
4.4. Door Alarm (도어 알람) 7
4.5.Remote(External) Alarm(리모트(외부) 알람) 8
5. Index of the Parts and Functions(부품별 명칭 및기능) 9
5.1. Index of the Parts, Upright Model(부품별 명칭, 업라이트 모델) 9
5.2. Index of the Inner parts, Upright Model(내부 명칭, 업라이트 모델) 9
5.3. Index of Control Panel and Functions(컨트롤 패널의 명칭과 기능) 10
5.4. How to Operate(동작 방법) 18
5.5. Black box (블랙박스 시스템) 20
6. Accessories (액세서리) 31
6.1. Racks for Upright Model(업라이트 렉) 31
6.2. Fiberboard Storage Boxes and Dividers (박스와 칸막이) 31
6.3. CO2Backup System, Optional(CO2백업 시스템, 옵션) 32
7. Service(서비스) 37
7.1. General Troubleshooting (일반적 문제 및해결 방안) 37
7.2. Electrical Troubleshooting(전기적 문제 및해결 방안) 39
7.3. Electrical Schematic Diagram(전기 계통도) 42
7.4. Service Request(서비스 의뢰) 43
WARRANTY(제품 보증서) 45.46

Ilshinbiobase Deep Freezer Series Users Manual
- 1 -

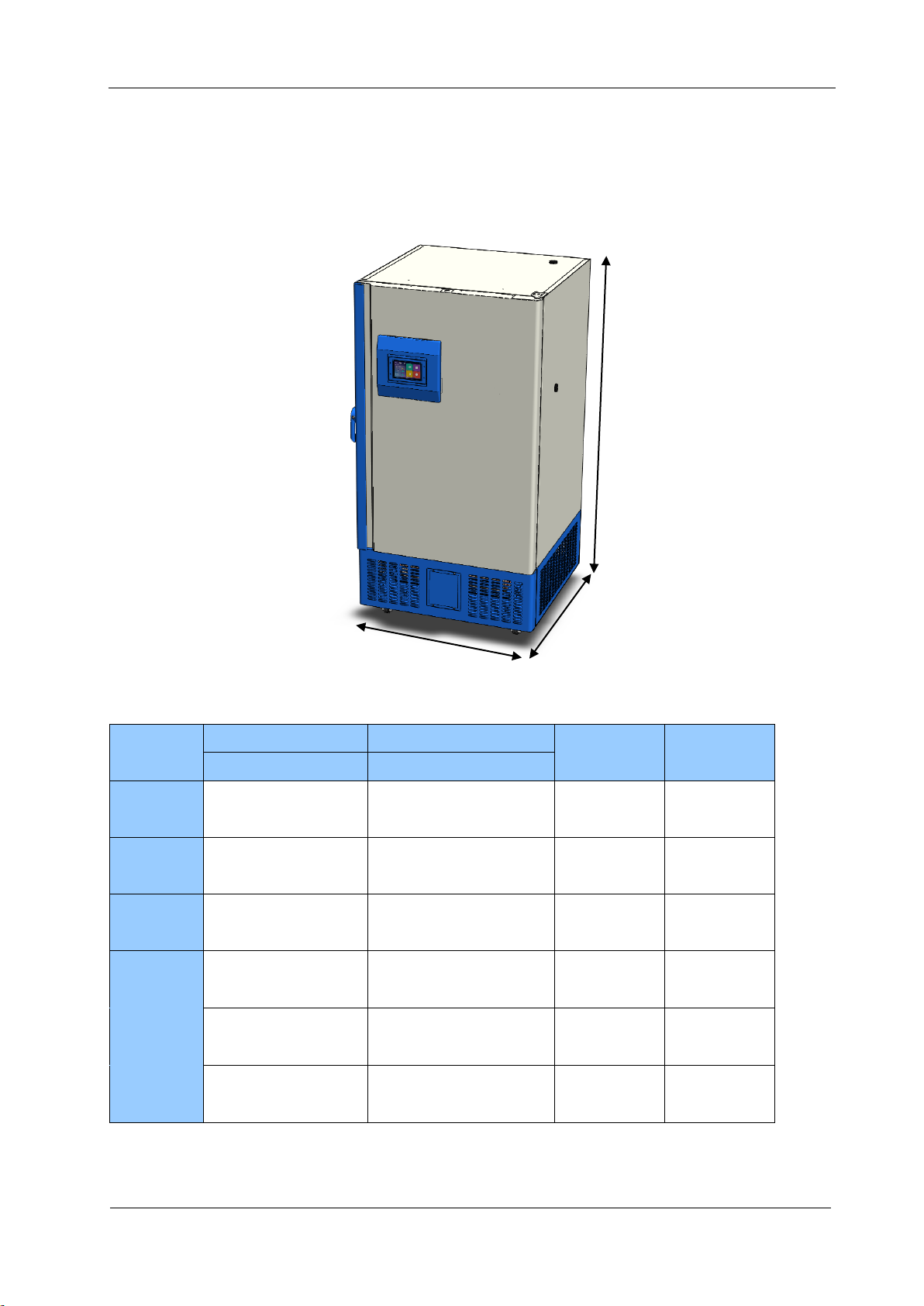

1. Dimension of The Freezer Model (모델별 규격)
1.1 Upright model (업라이트 모델)
Model No. External Dimensions Internal Dimensions Capacity(L) Weight(kg)
W×D×H W×D×H
DF8510 920x805x1660 600x480x970 276 256
DF8514 920×805×1980 600×480×1290 369 279
DF8517 920×955×1980 600×630×1290 484 307
DF8520 1070×955×1980 750×630×1290 605 340
DF8524 1227×957×1980 890×635×1290 730 378
DF8530 1227×985×1980 890×725×1290 832 410
W
D
H

Ilshinbiobase Deep Freezer Series Users Manual
- 2 -
2. Specification (기술 시방)

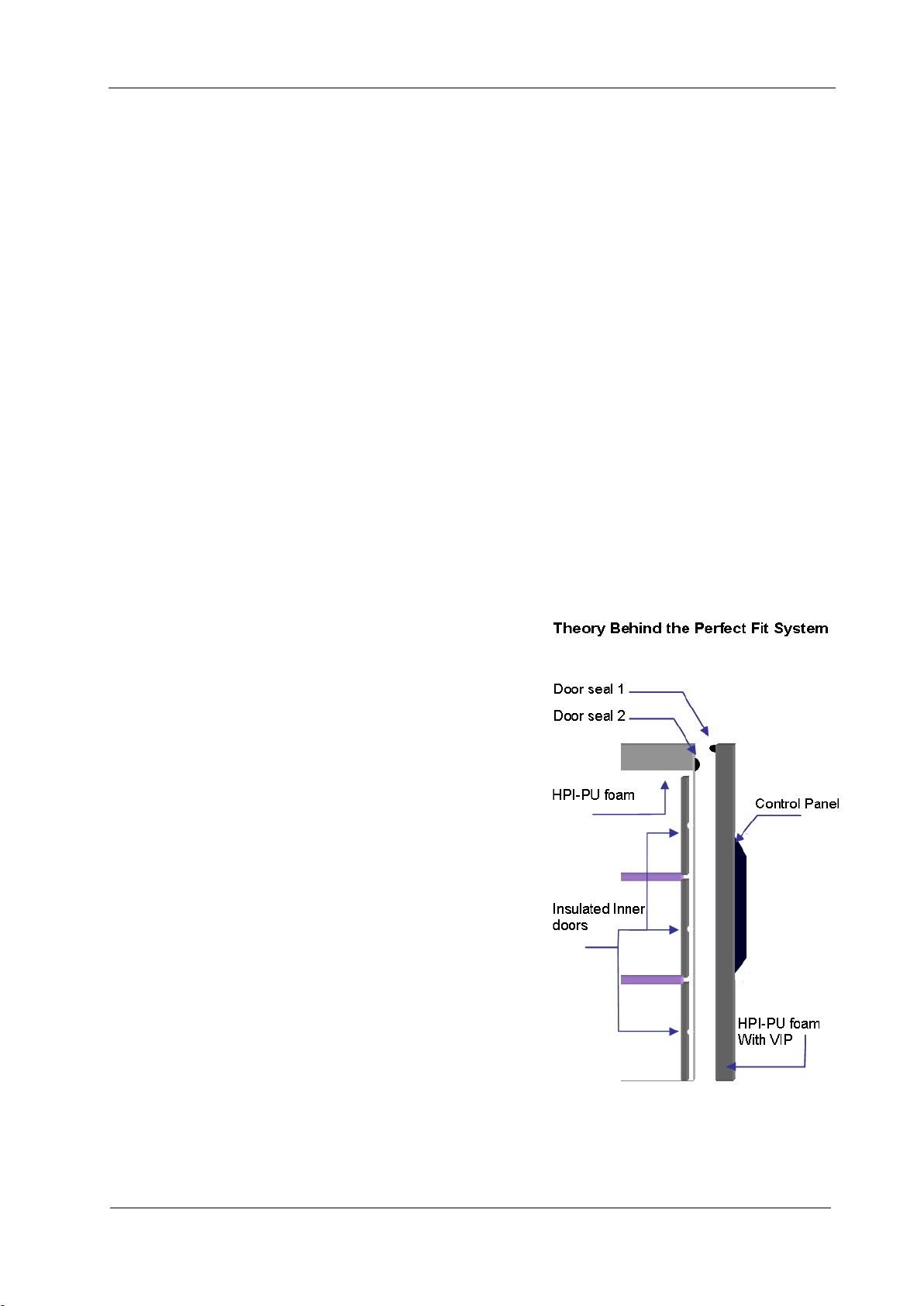

2.1 Deep Freezers Characteristics (초저온 냉동고 특징)
I. Implementation of durable hermetic compressors
II. ECO mode considering power consumption with better efficiency
III. Efficient evaporator with minimum contact for fast cooling down of chamber
IV. 130mm polyurethane foamed insulation with VIP©insulation
V. Heavy duty casters with built in adjustable stands(unique)
VI. Cabinet with round corners for easy cleaning
VII. 1 built-in access ports
VIII. User-friendly control panel to eye level
IX. USB data download port and dust-free condenser design
X. Pressure equalization port allows easy access to cabinet after door closing
XI. Quiet running fans and compressors create very low noise level (50~65 dB(A))
XII. Heated door seals with hot gas prevent ice build-up
XIII. Safety door lock as standard feature.
I. 내구성이 뛰어난 밀폐형 콤프레셔
사용
II. 에코 모드에 의한 전력 소모 감소
III. 최소 접촉 고효율의 증발기에 의한
쳄버 내부의 빠른 냉각
IV. 130mm 폴리우레탄 단열재 사용과
VIP © 진공 단열재 채택
V. 무거운 무게를 지탱할 수 있고 고정
가능한 캐스터 장착
VI. 청소가 용이한 라운드 내부 코너
VII. 1 개의 액세스 포트 장착
VIII. 사용자 눈높이에 맞춘 컨트롤 패널
IX. 먼지가 적은 구조의 컨덴서 구조
X. 평균 압력 조절 밸브의 장착
XI. 조용한 작동 ( 소음 50~65 dB(A))
XII. 핫가스에 의한 도어의 성에 발생 방지
XIII. 폭발 방지 장치 기본 채택

Ilshinbiobase Deep Freezer Series Users Manual
- 3 -
2.2 Upright Model Specification (업라이트 모델 규격)
Model No.
Capacity
(L)
Low
Temp. ℃
Usage
Temp. ℃
Electrical
(V, Hz)
Power
(Hp) Insulation Const- ruction
DF8510 276
-80 -60 ~ -86
110V,220V
60Hz
230V 50Hz
2x1.25
130mm Non
CFC,
foamed in
place
polyurethane
with VIP
Textured
steel or
stainless
steel
(optional)
DF8514 369
DF8517 484
DF8520 605
DF8524 730
DF8530 832

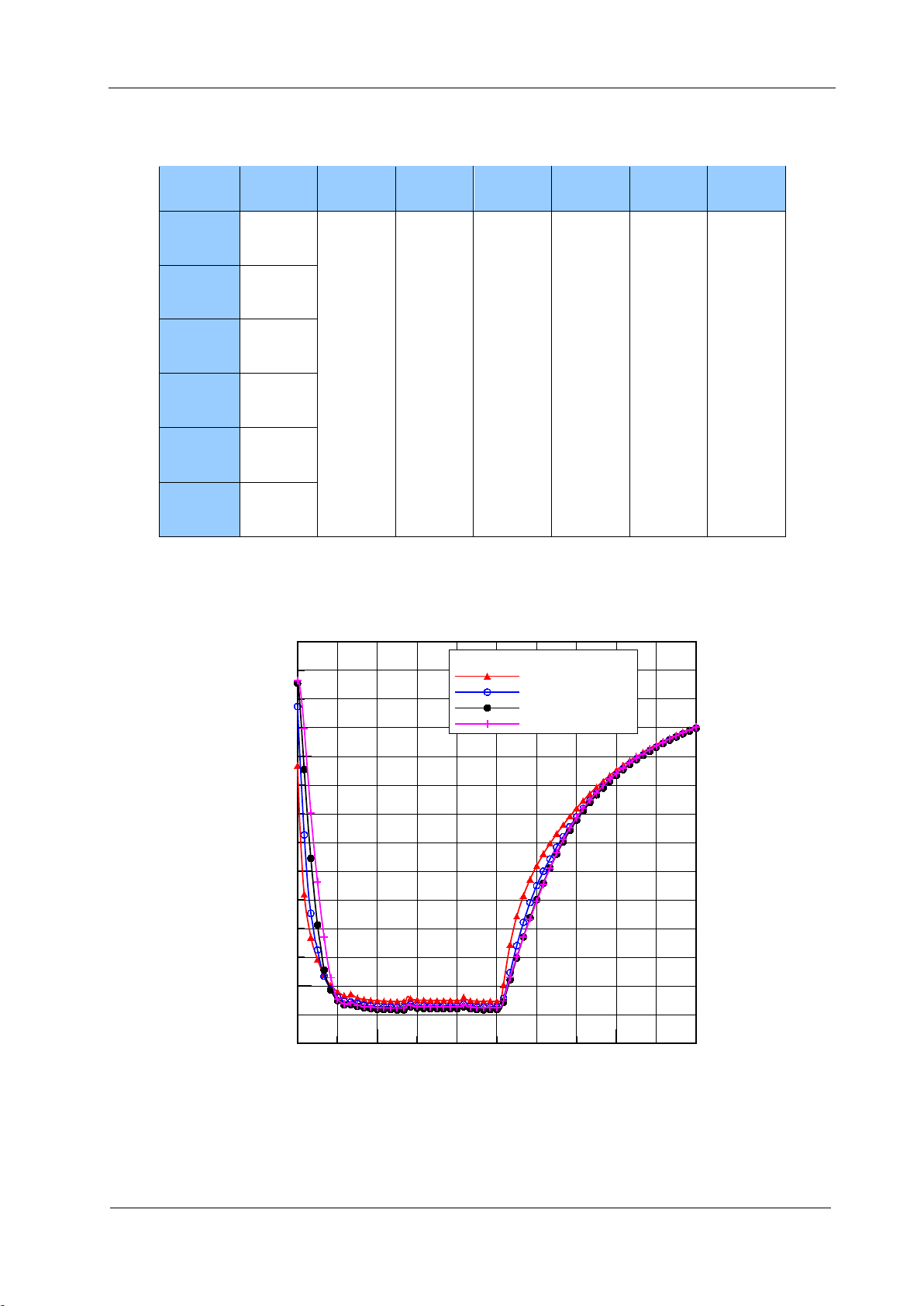

2.3 Characteristics of Temperature for JABA Series (JABA 모델의 온도 특성)
010 20 30 40 50515 25 35 45
Time(H)
-80
-40
0
40
-100
-90
-70
-60
-50
-30
-20
-10
10
20
30
Temperature( C)
Ambient Temp. 28C
Chamber Temp.(1st)
Chamber Temp.(2nd)
Chamber Temp.(3rd)
Chamber Temp.(4th)

Ilshinbiobase Deep Freezer Series Users Manual
- 4 -
3. Installation (설치)
3.1 Installation Place (설치 장소)
1. Avoid direct sunlight
2. Adequate air circulation
3. Not subject to excessive dust
4. Not subject to mechanical vibration or shock
5. Ambient temperature 5~33℃, optimum temp. 18~25℃
6. Operating Height : Below 2,000m
7. Operating moisture: Below 80% RH, if the max. operating temperature is 33℃, it should be
below 57% RH
8. Supply voltage fluctuation : Lower than 10%
* Caution: If you install the unit other places than mentioned, the unit may not operate properly.
1. 직사광선이 닿지 않는 곳
2. 환풍이 용이한 곳
3. 먼지가 적은 곳
4. 진동이 적은 곳
5. 주위 온도 : 5~33℃, 적정 온도 : 18~25℃
6. 적정 작동 고도 : 2,000m 이하
7. 습도 : 상대 습도 80% 이하, 최대 사용 온도가 33℃이면 상대 습도는 57% 이하이어야
함
8. 공급 전압이 10% 이하의 변동을 가진 곳
* 주의: 이외의 장소에서 사용하실 경우 정상적으로 동작하지 않을 수도 있습니다.
3.2 How to Install (설치 방법)
1. Keep the distance of 15cm or longer between the wall and the backside of the unit.
2. Do not install the unit in an uneven position.
3. Use castor fixing nuts on the slippery floor.
4. Condenser grille should not be obstructed
1. 설치는 제품 뒷면과 벽면의 간격을 15 cm 이상 유지하여 주십시오.
2. 바닥은 평평한 곳에 설치하여 주십시오.
3. 바닥이 미끄러운 곳은 바퀴 고정 너트를 이용하여 고정시켜 주십시오.
4. 제품의 통풍구 앞에는 물건을 두지 마십시오.

Ilshinbiobase Deep Freezer Series Users Manual
- 5 -
4. Power supply, Earth and Main Power Switch
(전원 공급, 접지 및주전원 스위치)
4.1 Power supply (전원 공급)
1. To ensure secure connection, connect the power plug firmly to the power socket.
2. Don't connect the plug of the unit together with plugs of other units in the same socket.
3. Make sure that the power supplying cord is not folded and pressed.
4. If you use an extension wire, it must have capacity above 250V, 15A and not longer than 3m.
5. This unit is exclusively designed for 220(230)V, 60(50)Hz, 30Amp. Please check the operating
voltage before use. For 110V, use transformer(above 3kW).
1. 전원 플러그는 접촉 불량이 되지 않도록 콘센트에 확실히 꽂으십시오.
2. 본제품과 타제품을 같은 전원 콘센트에 접속하여 사용하지 마십시오.
3. 전원 선이 접히거나 눌리지 않도록 주의하여 사용하십시오.
4. 연장 코드는 250 V, 15 A 이상의 선을 사용하며 3 m 를넘기지 마십시오.
5. 본제품은 220(230)V, 60(50)Hz, 30Amp.전용이므로 전압 확인 후사용 하십시오. 110V 전압
사용시 승압용 트랜스(3kW)를사용하셔야 합니다.
4.2 How to Earth (접지 방법)
1. For security reasons, the unit should be earthed.
2. If the power socket is fitted with earth rod (230V), please check the earth terminal before use.
3. If the power socket is not fitted with earth rod, connect the earth wire to the unit. Then, connect it
to the copper plate. Finally, bury it in the damped ground(25cm under the ground or deeper).
* Warning: Do not earth to gas pipe, telephone line or lightning rod.
1. 만일의 위험을 방지하기 위하여 접지하십시오.
2. 접지 처리된 220V 전용 콘센트일 경우 접지 단자를 확인하신 후사용하십시오.
3. 접지 단자가 없는 콘센트일 경우 접지선을 본체와 연결 후동판에 연결하여 습기 많은 땅
속에 25cm 이상 길이로 묻어 주십시오.
∗주의: 가스관, 전화선, 피뢰침에는 절대로 접지하지 마십시오.
The rating Amp. of JABA Series circuit breaker must be equal or higher than 30. Please
check before installation.
JABA Series 의차단기 정격은 30Amp. 이상이어야 합니다. 설치 시반드시
확인하시기 바랍니다.

Ilshinbiobase Deep Freezer Series Users Manual
- 6 -
4.3 Main Power Switch (전원 스위치)
Main power switch is located on rear side of the machine. User must turn on “Main power switch”
first and turn on “Sub switch”. When user needs to turn off the machine, turn off “Sub switch” first and
turn off “Main power switch”. When power is connected, touch screen will be activated.
*Notice: 1) Circuit is not protected, when blackout happens, during operation by Main power
switch
메인 파워 스위치는 기기의 뒷면에 있습니다. (그림 참조) 전원 입력 시사용자는 반드시 주
전원 스위치 > 보조 전원 스위치 순으로 동작 시켜 줍니다. 전원을 차단하는 경우에는 보조 전원
스위치 > 주전원 스위치 순으로 차단을 합니다. 전원을 인가하면, 터치 스크린의 화면이
점등되며, 동작 스위치에 의해 냉동고는 운전을 합니다.
*Notice : 주전원 스위치에 의한 동작일 경우 정전 시회로 보호는 되지 않습니다.
Main power switch
Remote alarm
Door alarm RS232C/485 port
Power cable
Sub switch
Lan port
booster switch

Ilshinbiobase Deep Freezer Series Users Manual
- 7 -
4.4 Door Alarm (도어 알람)
The door alarm is used in combination with the CO2backup system. It is safe to make sure that the
operator will not get liquid CO2/LN2in the face in case of opening the door of the freezer. Always
connect the CO2/LN2backup system to the door alarm on the back of the freezer.
For safety, measure resistance on the contacts with Ohmmeter
1. Measure contacts of door alarm and resistance shows 0 Ohm. Door is closed.
2. Open the chamber door.
3. Measure contacts of door alarm again and resistance shows limitless. Door is open.
도어 알람은 CO2back up 장치가 결합된 경우에 사용됩니다. 이것은 사용자가 freezer 도어를
개방 하였을 시CO2/LN2에의해 부상이 되지 않도록 해주는 안전 장치입니다. 항상 CO2/LN2
backup system 을Freezer 뒤의 도어 알람과 연결시켜 놓으십시오. 안전을 위하여 사용 전그리고
설치 전저항 측정기로 저항을 측정해 보십시오.
1. Door alarm 의단자를 측정하여 보십시오. 0 Ohm 이측정된다면 이는 도어가 닫혔다는 것을
의미 합니다.
2. 이제 챔버 도어를 개방 하십시오.
3. 다시 door alarm 의단자를 측정하여 보십시오. 무한대 저항을 보입니까? 도어가 열린 것을
의미합니다.

Ilshinbiobase Deep Freezer Series Users Manual
- 8 -

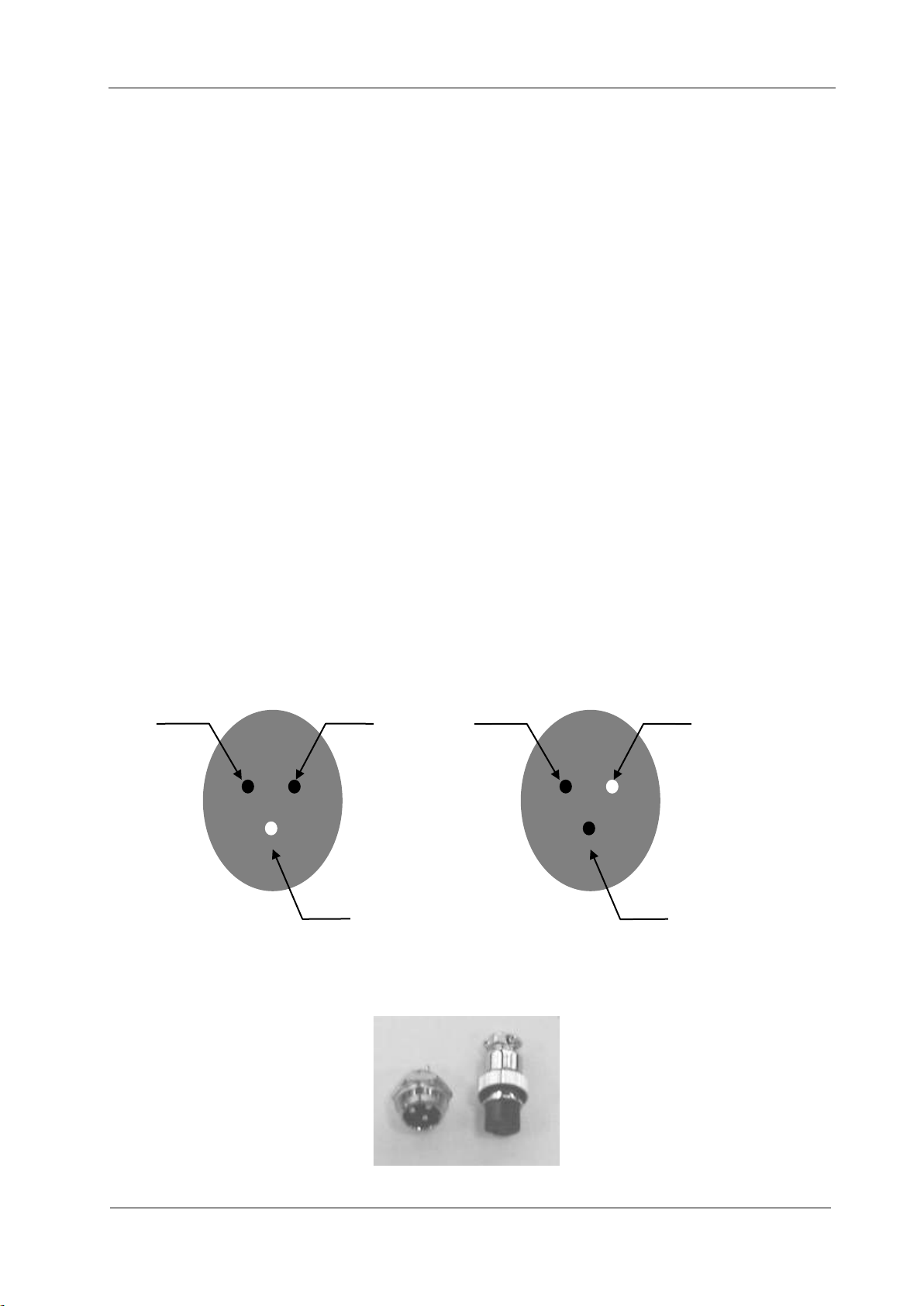

4.5 Remote(External) Alarm (리모트(외부) 알람)
The remote alarm is a voltage free dry contact which will alarm in case of,
1. High temperature alarm
2. Low temperature alarm
3. Power failure
4. Clean filter alarm
Under normal condition, relay is always closed which means COM and NC (Normally Closed ) are
connected. In case of alarm, relay is open and COM and NO (Normally Open) are connected.
외부 경보 회로는 정전 시에도 작동되는 접점이며, 다음과 같은 경우에 접점이 동작합니다
1. 상한 경보
2. 하한 경보
3. 전원 차단(단전)
4. 필터 청소 알람
정상 운전시 relay는항상 닫혀 있고 COM과NC가연결되어 있는데, 알람이 작동되면 relay가
열리고 COM과NO가연결됩니다.
COM
NO
NC
COM
NO
NC
Normal condition Alarm condition

Ilshinbiobase Deep Freezer Series Users Manual
- 9 -
5. Index of Parts and Functions (부품별 명칭 및기능)
5.1 Index of the Parts, Upright Model (부품별 명칭, 업라이트 모델)
5.2 Index of Inner Parts – Upright Model (내부 명칭 – 업라이트 모델)
Model Num Size(mm)
(W)
×
(D)
×
(H)
Material
DF8510
2
595×470×18
HDPE
DF8514 3 595×470×18 HDPE
DF8517 3
595
×
620
×
18
HDPE
DF8520 3
745
×
620
×
18
HDPE
DF8524
3
885
×
615
×
20
HDPE
DF8530
3
885
×
705
×
20
HDPE
∗Features of HDPE shelf(HDPE
선반
특징
)
- Made of HDPE plastic(고밀도폴리에틸렌 재질)
- Lighter than metal(금속재보다 가벼움)
- Easy adjustment(조절이 쉬움)
- No sag or warpage up to -120°C(-120°C까지 뒤틀림
이없음)
Locking
device
USB port
Gasket
CO
2
Backup tube
Insert hole
Ladder
Shelf
Vent &
service port
Inner door
Table : Features of HDPE shelf(HDPE 선반 특징)
Condenser
Optional recorder
CO
2
backup inlet
(Top)

Ilshinbiobase Deep Freezer Series Users Manual
- 10 -
5.3 Index of Control Panel and Functions (컨트롤 패널의 명칭과 기능)
5.3.1 To start up the freezer, complete the following step. (사용 준비가 되면, 다음 절차에 따라 사용하
십시오.)
a. Plug the freezer into the power.
b. Turn the Main power switch(circuit breaker) on to the upper position.
c. Turn the Sub switch on.
d. When the freezer is power on, you can see a screen below.
e. Touch the screen to migrate to the main page.
a. 전원 코드에 플러그를 연결합니다.
b. 후면 오른쪽 하단에 주전원 차단기가 있습니다. 차단기를 올려 주십시오.
c. 보조 전원 스위치도 함께 동작하여 주십시오.
d. 차단기를 올리면, 그림과 같이 전면 스크린이 활성화됩니다.
e. 스크린을 터치하여 주화면으로 이동합니다.
Initial screen of JABA DF
