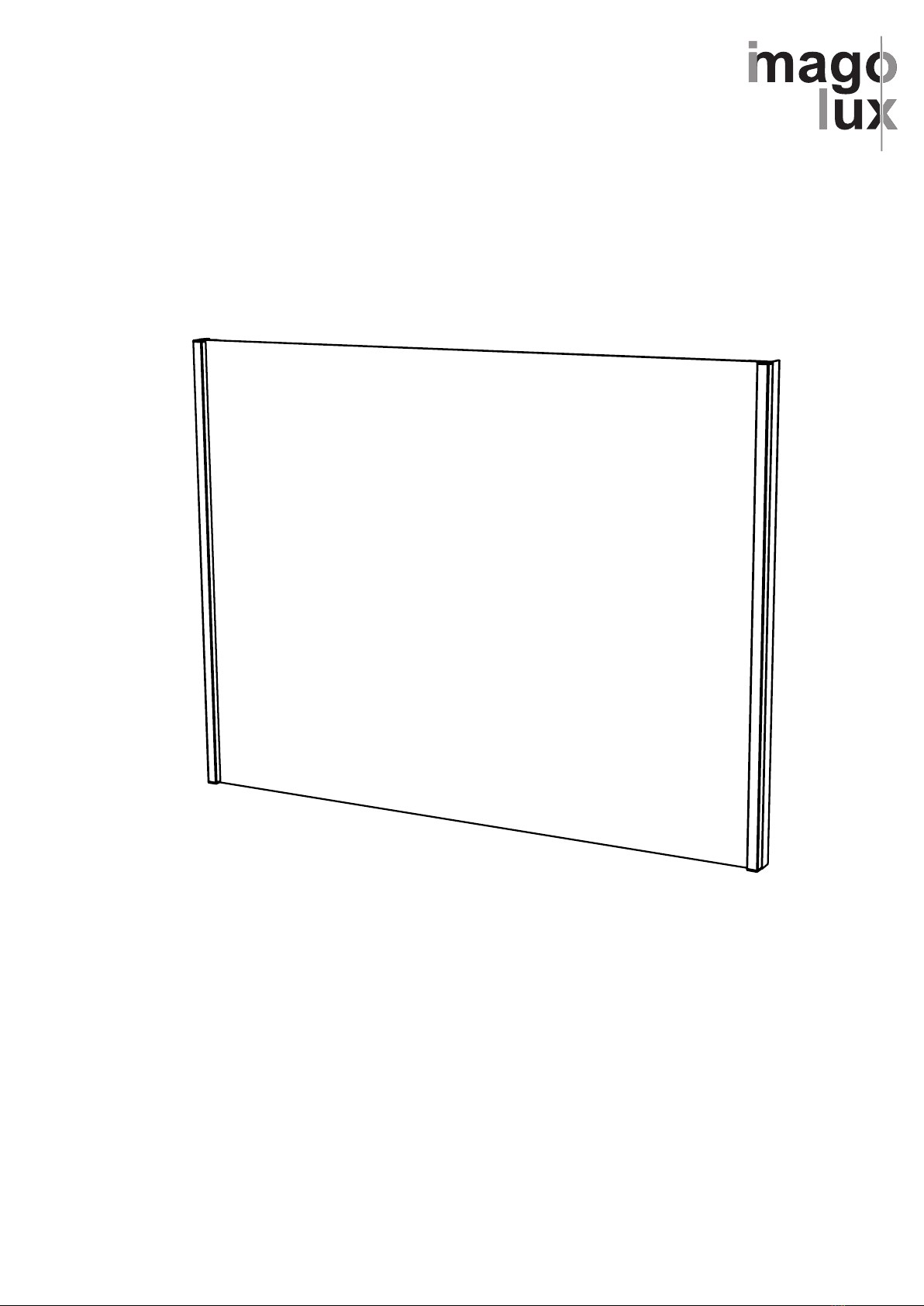

Imagolux LTS-05 LED 6040 User manual

Leuchtspiegel
LTS-05 LED 6040
LTS-06 LED 6080
STAND 2015 10
Montageanleitung
Installation instructions

D Bitte unbedingt beachten! Die Montage dieses Erzeugnisses
nur von einem autorisierten Elektrofachmann unter Beachtung der
geltenden Vorschriften,v.a. auch der Vorschrift VDE 0100,Teil 701 bzw.
der jeweiligen nationalen Vorschriften vornehmen lassen. Bei Nicht-
beachtung erlöschen unsere Garantie- und Haftungsverpflichtungen,
es kann Lebensgefahr bestehen. Das beigelegte Befestigungsmaterial
ist Standardmaterial und nicht für jeden Untergrund geeignet. Zur
sicheren Befestigung verwenden Sie bitte Spezialbefestigungs-
material. Vor Beginn der Arbeiten und vor dem Lampenwechsel:
Schrank vom Netz trennen (Sicherung !). Die Mantelisolierung des An-
schlusskabels soll bis in den Schrank hineinreichen. Einzelleitungen
dürfen keinesfalls eine metallische Rückwand (z.B. Alutapete) oder
das Schrankgehäuse berühren können. Schutzleiter des Spiegel-
schrankes (grün/gelb) mit dem Schutzleiter (grün/gelb) der Netzleitung
verbinden. Die Anschlußleitung darf nicht gequetscht werden. Nach
der Wandmontage unbedingt festen Sitz des Schrankes auf den

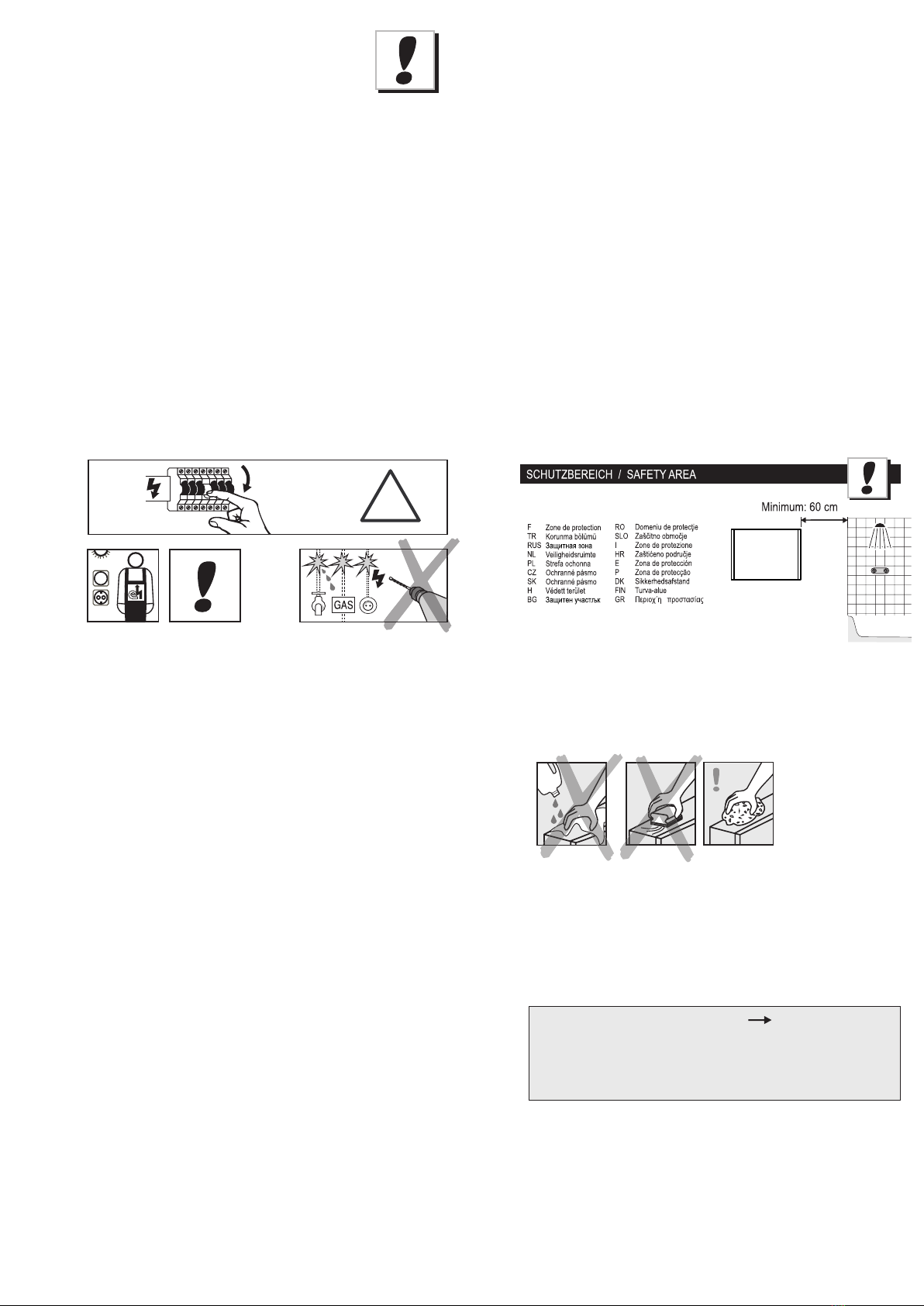

Haken prüfen ! Schutzbereich um Badewanne und Dusche beachten
(Mindestabstand: 60 cm). .
GB Essential points: This unit may only be installed by an
authorised and qualified electrician in conformance to the established
regulations (GB: BS 7671). Any violation of this requirement will invali-
date our warranty and liability obligations and may endanger life. The
enclosed mounting material is standard and not suitable for every
base. Please use special mounting material to ensure that the unit
hangs securely. Turn off the electricity before beginning (fuse box!).
The external insulation on the connection cable must extend into the
cabinet. It is essential to ensure that single conductors cannot come
into contact with any metal (e.g. aluminium wallpaper, metal tubes,
metal wall of the cabinet ...). The protective earth conductor (green/
yellow) on the mirror cabinet must be connected to the protective earth
conductor (green/yellow) in the mains cable! The connection lead may
not pinched. Once the cabinet is affixed to the wall, it is essential to
make sure that it hangs securely. Leave a safety area around the bath
and shower (minimum distance of 60 cm). .
AUS / OFF
!
1.
®
Sicherheit safety
QS
Imagolux - eine Marke der Jokey Plastik Sohland GmbH
Service: Industriestr. 4 D - 02689 Sohland / Spree
Tel.: [phone] / 36-0
Tel. Service: [phone] / 36-2265
email: [e-mail]
Fax: [phone] / 36-2222
Fax Service: [phone] / 36-2281
http://www.jokey.com
Bei Reklamationen diesen Abschnitt (Kopie)
zusammen mit dem Kaufbeleg an Jokey schicken.
If there is a problem send this coupon (or copy)
together with the receipt back to Jokey.
Jokey Service
Pflege, Reinigung, Garantie
Care, cleaning, guarantee
Pflege, Reinigung: Oberflächen nur mit einem feuchten Tuch reinigen, evtl.
milden Allzweckreiniger verwenden. Keine scheuernden oder lösungsmittel-
haltigen Reinigungsmittel oder scheuernden Schwämme benutzen.
Alu-Schränke: keine Säuren! Kristallglasspiegel nur mit einem weichen Tuch
reinigen. Hartnäckigen Schmutz hier mit klarem Wasser und ausgewrungenem
Leder beseitigen. Bitte für Spiegel niemals chemische Reinigungsmittel verwenden.
Garantie: Für unsere Erzeugnisse gewähren wir ab Verkaufstag eine Garantie
von 2 Jahren. Ausgeschlossen von dieser Garantie sind Schäden durch nicht
fachgerechte Montage, unsachgemäße Behandlung sowie Verschleißteile wie
Lampen und Starter. Bei Reparaturen bitte nur Originalteile verwenden,
Elektroreparaturen nur vom Elektrofachmann ausführen lassen, keine
Änderungen am Erzeugnis vornehmen ! Ansonsten müssen wir jede Haftung
ablehnen, der Garantieanspruch geht verloren. Unser Kundendienst hilft Ihnen
bei Problemen. Für Hinweise und Anregungen sind wir immer offen.
Änderungen und Irrtümer vorbehalten.
Care and Cleaning Only use a damp cloth to clean the surfaces, if necessary
with a mild all-purpose cleaning liquid. Do not use any scouring detergents,
detergents that contain solvents or abrasive sponges. Aluminium cabinets:
no acids! The crystal glass mirror may only be cleaned with a soft cloth.
Remove stubborn dirt with clear water and a wrung-out chamois leather.
Please never use chemical detergents on the mirrors. .
Guarantee: We guarantee our products for 2 years from the date of purchase
Damage caused by improper handling or incorrect installation and expendable
parts such as bulbs and starter switches are excluded from the guarantee
Only genuine parts may be used for repairs. Electric repairs may only be done
by qualified electricians. Do not make any alterations to the product. Otherwise,
we shall cease to be liable and warranty claims will not be accepted. Our
customer support will help you have any problems. We are always grateful
for information and suggestions from customers. .
Subject to alterations. Errors excepted.
29 0608210 Leuchtspiegel LTS-05 LED 6040
29 0608310 Leuchtspiegel LTS-06 LED 6080 / 10 / 2015

Philips 1, 2
Ø 8 mm
2 x
2 x
2 x
A
B
C
2
Energie-
effizienzklasse
A
Subject to alterations.
Aktualisierungen / Änderungen vorbehalten.
LED
600 mm
400 mm
34 mm
B
1
Leistung in
W gesamt
Vergleichbare
Glühlampe in W
lm Lichtstrom
gesamt Lichtfarbe
in Kelvin
Lebensdauer
in Stunden
CRI
11,04 40 506 4000 > 25000
-
> 80
600 mm
800 mm

3x
L
N
2
min: 2,5mm
Adels
Typ 500,
Wieland
Typ 6E ...
!
4
56
8 mm
A
B
50 mm
3
C
