IMB MB1001B-Br-326H User manual

袋花机
Automatic Pocket Designer
（MB1001B-Br-326H）
使用说明书
Instruction Manual
常州智谷机电科技有限公司
CHANGZHOU WISDOM & VALLEY ELECTRICAL TECHNOLOGY CO.,LTD
在使用本设备之前请先阅读本使用说明书
Please read the operation manual of the touch
screen interface before using the device
请将本使用说明书放在便于查阅的地方保管
Please keep this operation manual of touch screen
interface in convenient place for reference
2020.03
版本信息/ Version

感谢购买 IMB 工业用缝纫机。
在使用此机器之前，请仔细阅读以下的说明，这样可以更好地帮到您了解此机器的相关
操作。
这些说明是根据现行的条例明确阐述了正确的工作方法。
Thank you for purchasing this industrial sewing machine from IMB
Before using this automatic unit, please read the following instructions, which will help
you to
understand how the machine operates.
These instructions illustrate the correct working methods to comply with current
regulations.
在没有得到IMB授权许可的前提下，此说明书的任何部分是不可以被复制或者转录的。
说明书的内容可能被修改，而不需预先通知。
No part of this manual may be copied or transcribed without requesting prior authorization
from IMB
The contents of this manual may be subject to change without advance notification.
我们将欣然接受各位提出的改进此说明书的任何建议和指示
We are happy to receive suggestions and/or indications on ways we could improve this manual.
本机介绍说明分为两部分，具体请参照《MB1001B-使用说明书》、《MB1001B-零件手册》。
The introduction of this machine is divided into three parts. For details, please refer
to 《MB1001B Operation manual》 and 《MB1001B Parts Manual》.

中文

目录
一、设备基本信息............................................................................................................................................1
二、设备技术参数............................................................................................................................................2
三、安全注意事项............................................................................................................................................3
四、按键功能说明............................................................................................................................................4
4.1.按钮功能说明....................................................................................................................................4
4.2.复位操作说明....................................................................................................................................5
4.2.1 开机复位操作..................................................................................................................... 5
4.2.2 急停复位操作..................................................................................................................... 5
五、操作说明....................................................................................................................................................6
5.1. 操作前准备工作............................................................................................................................. 6
5.2. 操作过程说明..................................................................................................................................6
5.2.1 启动设备.................................................................................................................................6
5.2.2 复位操作.................................................................................................................................6
5.2.3 口袋摆放.................................................................................................................................7
5.2.4 自动送料启缝........................................................................................................................ 7
5.2.5 关机.........................................................................................................................................7
六、调试方法....................................................................................................................................................8
6.1. 模板更换..........................................................................................................................................8
6.1.1 模板位置.................................................................................................................................8
6.1.2 换模步骤.................................................................................................................................8
七、电气配线....................................................................................................................................................9
八、附件箱明细..............................................................................................................................................10
九、常见问题及解决方法............................................................................................................................. 11
十、日常保养要求..........................................................................................................................................12
十一、知识产品保护声明............................................................................................................................. 13

1

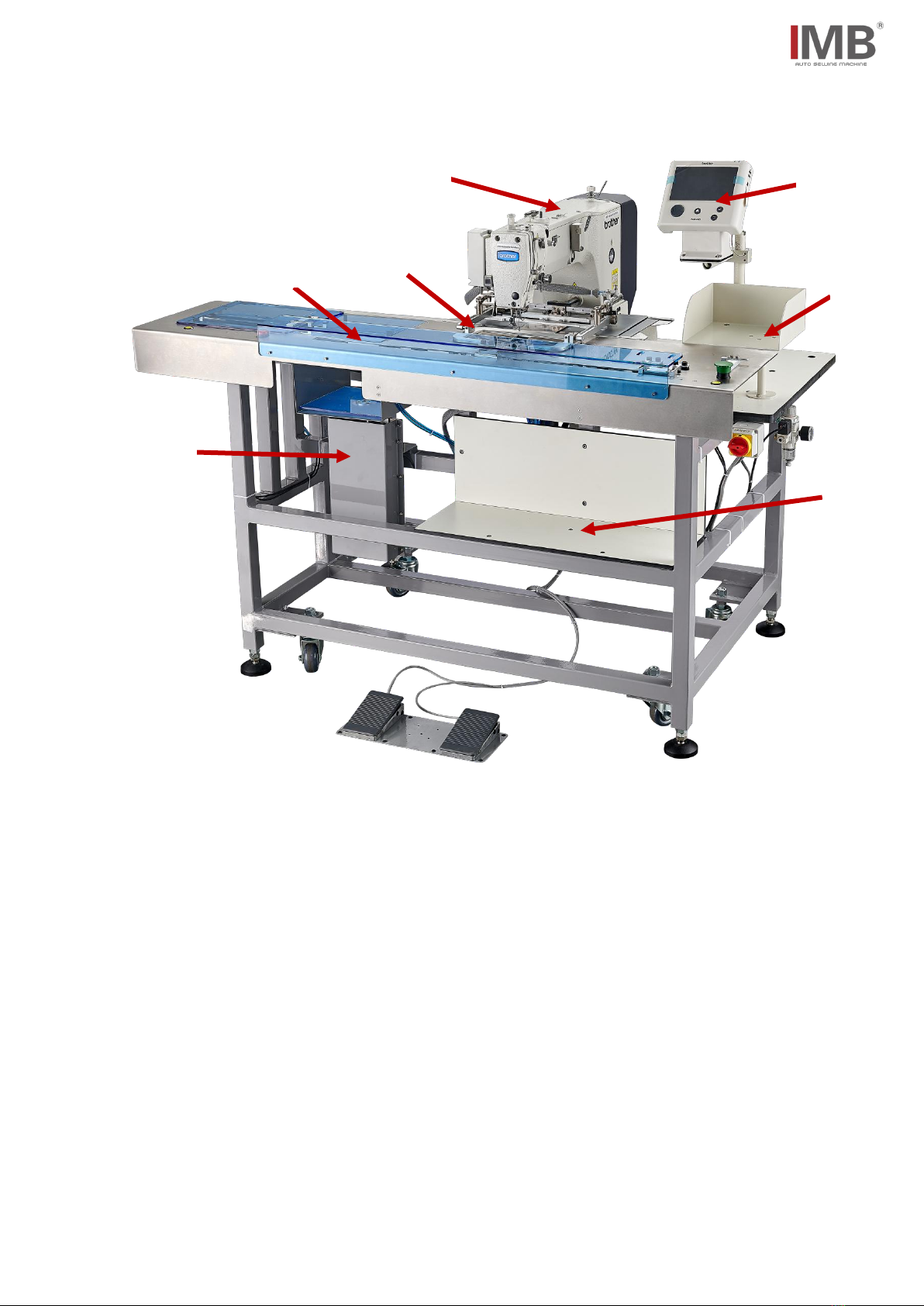

一、设备基本信息
1：BAS-326H 缝纫机头； 2：触摸屏； 3：放料盘； 4：压脚组件； 5：收料板；
6：收料组件； 7：送料气缸组件。
1
2
3
4
5
6
7

2
二、设备技术参数
MB1001B 袋花机
1
机头配置
brother-BAS-326H
2
最快缝纫速度/rpm
2800
3
工作电压/V
220
4
工作气压/Mpa
0.5
5
X 控制、收料升降
气缸、步进电机
6
缝制针距长度/mm
0.05--12.7
7
工作效率
3s/片
8
换模方式
快速换模
9
设备尺寸/mm
1500L×920W×1135H
10
设备重量/kg
222
11
花型尺寸/mm
X≤220
Y≤100

3
三、安全注意事项
为了安全地使用自动机的注意事项
1. 为了防止因触电造成的事故，在接通了电源的状态下，请不要打开马达电气箱的盖
子，也不要触摸电气箱内的零件。
1. 为了防止对人身的伤害，请不要在卸下了皮带护罩、手指防护器等安全装置的状态
下运转机器。
2. 为了防止被卷入机器的人身事故，缝纫机运转中，请不要让手指、头发、衣服靠近
皮带轮、V 型皮带、马达附近，也不要把物品放到上面。
3. 为了防止对人身的伤害，打开电源时或缝纫机运转中，请不要把手指放到机针附近。
4. 为了防止对人身的伤害，缝纫机运转中，请不要把手指放到挑线杆护罩内。
5. 缝纫机运转时，是以高速转动。为了防止伤害到手，运转中请绝对不要让手靠近切
布刀。另外，更换机线时，请一定关闭电源。
6. 为了防止对人身的伤害，缝纫机上下动作时或返回原来位置时，请一定注意不要夹
到手指。
7. 缝纫机运转中，请不要切断电源或切断空气供给源。
8. 为了防止因触电造成的事故，在卸下电源地线的状态下，请不要运转缝纫机。
9. 为了防止因触电和电气零件损坏造成的事故，插拔电源插头时，请一定先关掉电源
开关。
10. 为了防止因电气零件损坏造成的事故，打雷时，为了安全请停止作业，并拔掉电
源插头。
11. 为了防止因电气零件损坏造成的事故，从寒冷的地方立即移动到温暖的地方等时
会发生结露现象，因此请待水滴万全干燥之后再接通电源。
12. 因为本产品属于精密机器，所以操作时请充分注意，不要把水、油溅到机器上面，
也不要让机器掉落给与机器冲击。
13. 本机器是 A 级工业用机器。在家庭环境下使用此机器的话，有可能发生电波干扰
的现象。此时，请使用人采取适当的措施解决电波干扰问题。
14. 布压脚动作中关闭了电源开关之后，布压脚动作，因此请注意不要夹到手指等。
*重要安全信息：
√对机器操作不当可能会导致人身伤害，请在操作前仔细阅读本说明并正确操作。
√机器正式运行通电前，请先通气。
√严禁在通电状态下打开电控箱或触摸屏内部零件。
√本机器需要在接受培训后或专人指导下使用，以确保使用者的人身安全。

4

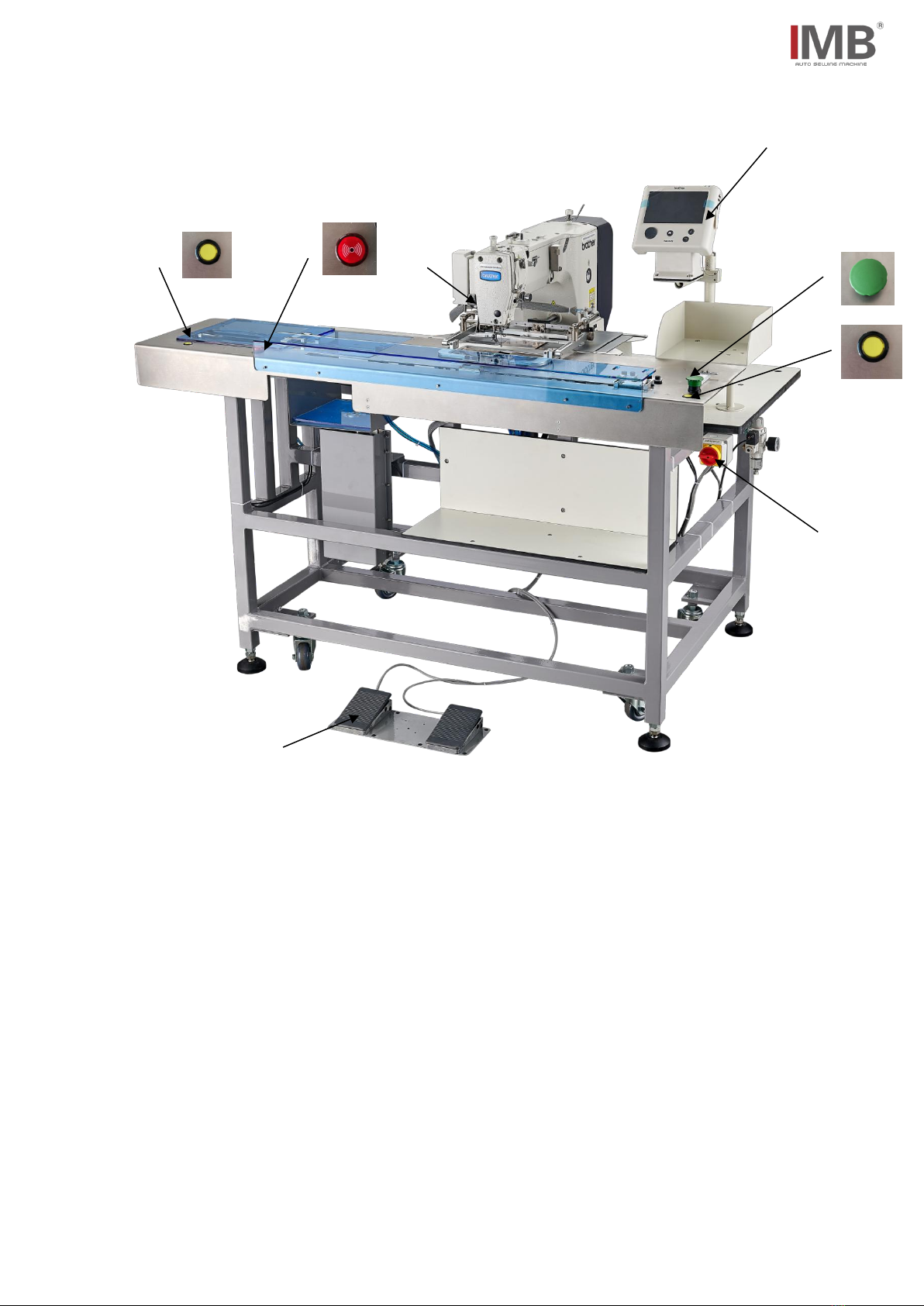

四、按键功能说明
4.1.按钮功能说明
（1）：电源开关---90°旋转电源开关至 ON，设备通电、通气。
（2）：启动开关---按下后，设备自动送料、缝制，收料。
（3）：送料复位开关---仅在布料送入缝制前，按下后送回至放料点。
（4）：收料复位开关---在工作一段时间后按下开关，收料盘上升至原点。
（5）：蜂鸣器-----收料满，蜂鸣器报警。
（6）：脚踏开关---左：测试点动加速；
右：开机后复位。
（7）：触摸屏-----详见机头说明书。
（8）：急停开关-----机头自带急停开关。
1
3
2
4
5
6
7
8

5
4.2.复位操作说明
4.2.1 开机复位操作
步骤
说明
按键方法
1
开机
（1）
2
复位
（6）踩下右踏板
4.2.2 急停复位操作
情况一：在放置口袋后按下开始按钮，在未进入缝制以前可以按下按钮 4.1（3），使口袋回
送到原点位置。
情况二：如中途发现缝纫有错误需立即中断机器运行，可按下机头自带的急停开关 4.1（8），
复位操作参考机头自带说明书。

6
五、操作说明
5.1.操作前准备工作
√操作人员检查时机头需处于停止状态
√检查压板海绵是否完好无损
√检查车缝线是否已经正确穿好
√检查机针是否已经安装完成
√清理机器台面上的杂物，确保机器运行过程中不会有杂物阻碍运行
√检查气压表压力，使其符合机器使用要求
5.2.操作过程说明

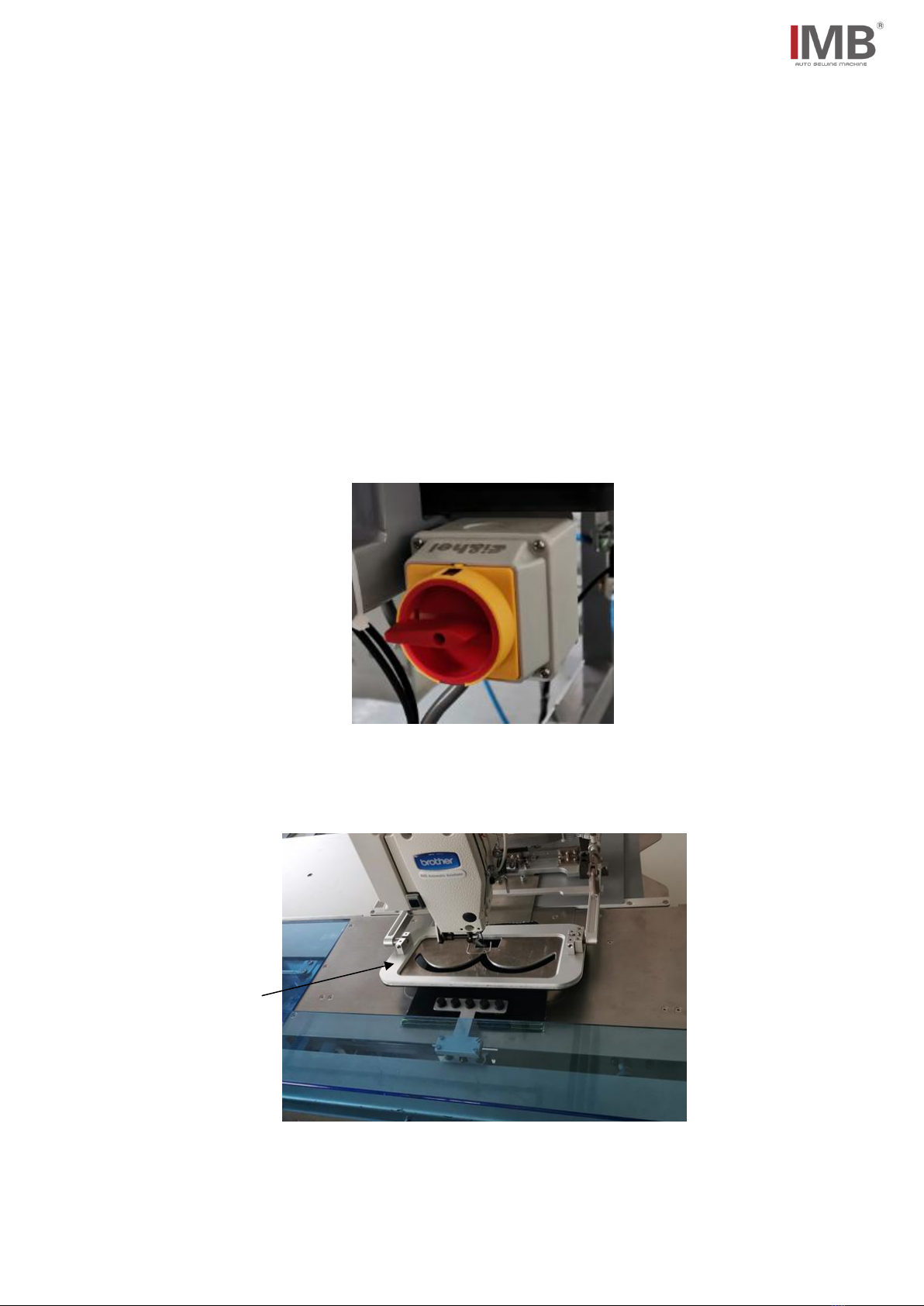

5.2.1 启动设备
90°旋转电源开关至 ON 位置，设备通电开机。
5.2.2 复位操作
执行机器开机复位操作。请参考：4.2.1 开机复位操作。下图为复位完成后的设备状态。
压框

7

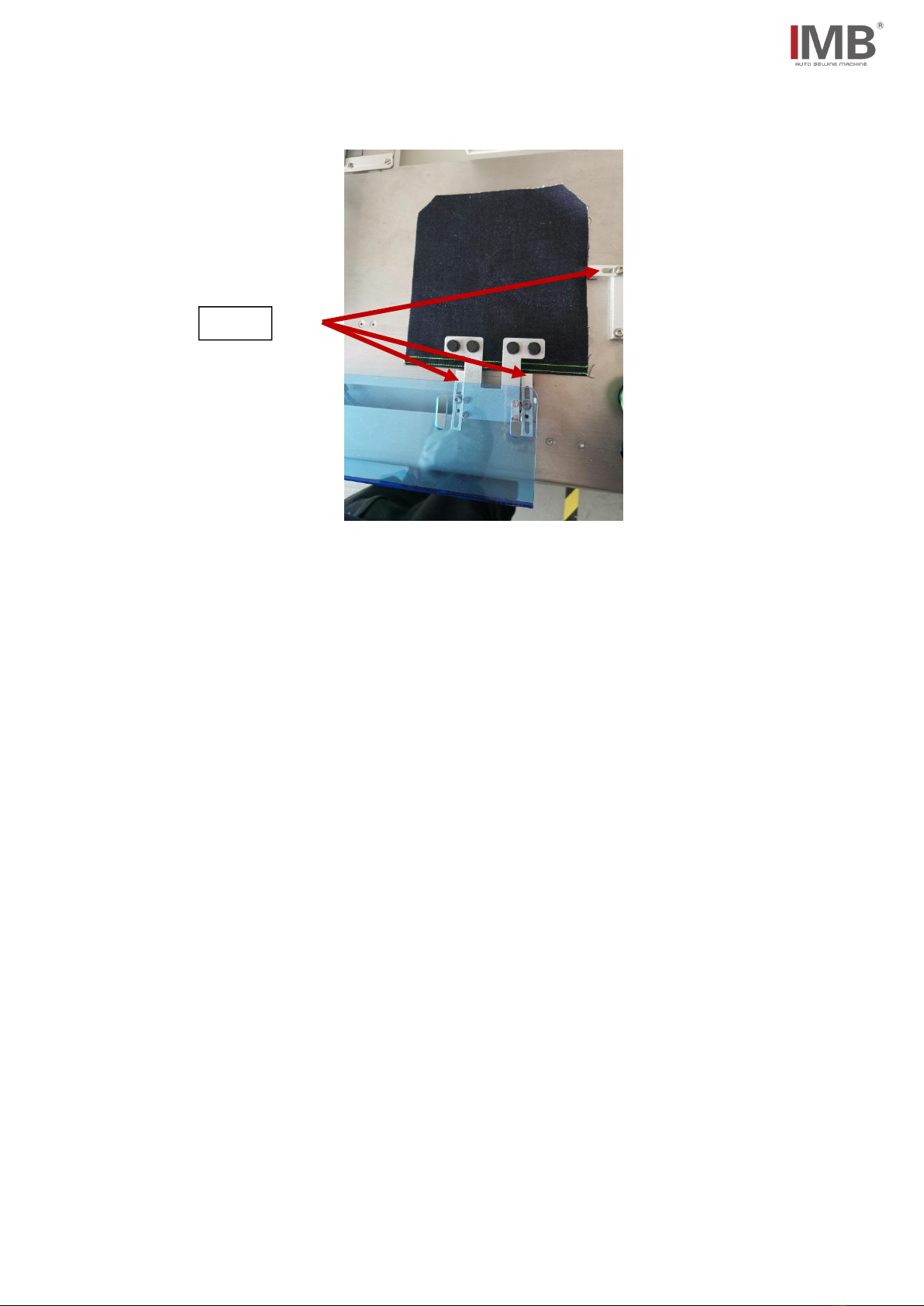

5.2.3 口袋摆放
将口袋在放料盘一侧的标尺杆处对位摆放，下边和侧边靠齐标尺座。
5.2.4 自动送料启缝
按下 4.1（2）启动开关，设备开始运行，依次完成移料，缝纫，收料工序。
*在送料机构送料复位后即可摆放下一片口袋。
5.2.5 关机
操作完毕，90°旋转电源开关至 OFF 位置，设备关机。
标尺杆

8

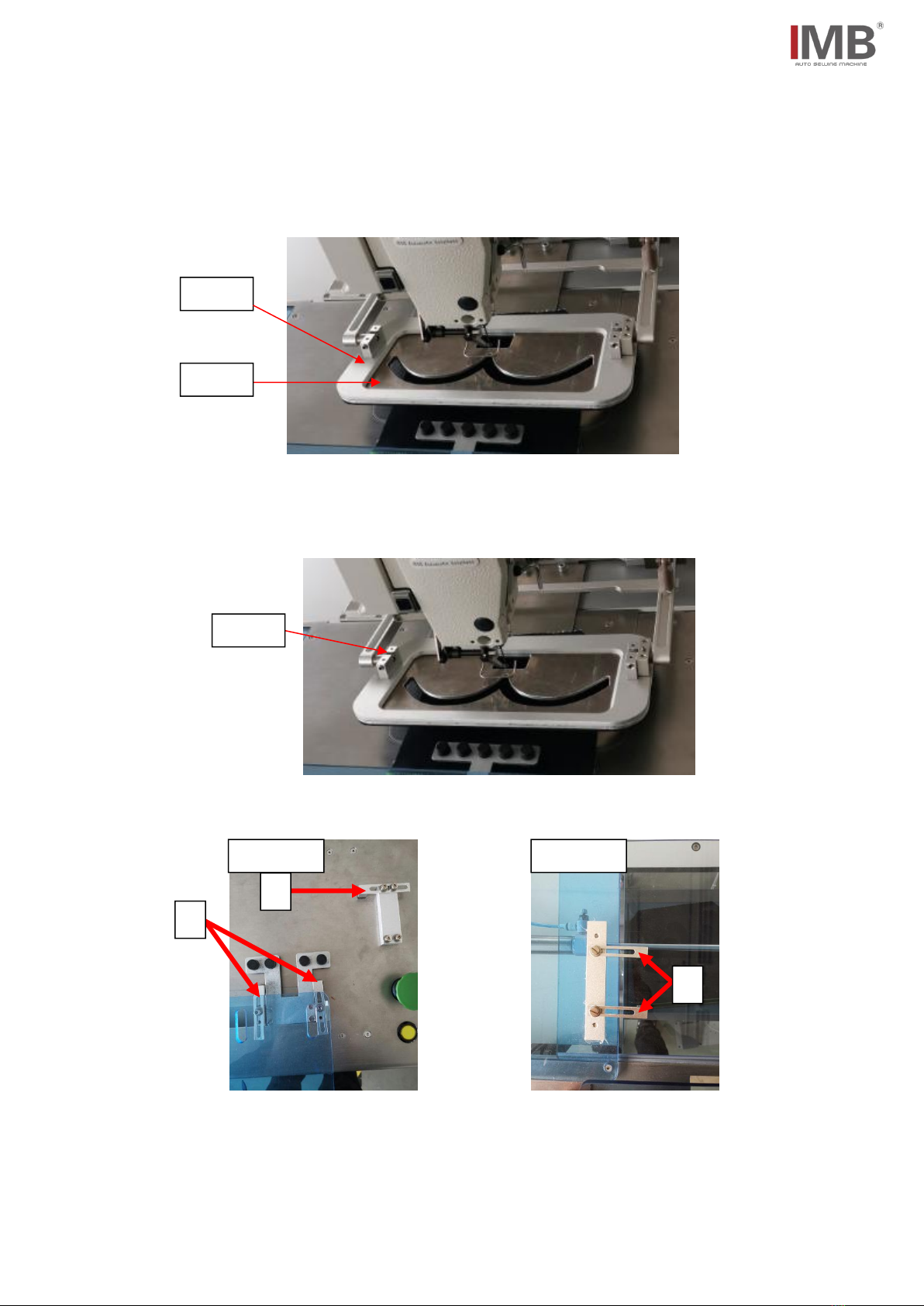

六、调试方法
6.1.模板更换
6.1.1 模板位置
6.1.2 换模步骤
6.1.2.1 关机状态下将压框沿槽口方向下压抽出。
6.1.2.2 标尺杆位置
a b
1、 如图 a 所示的标尺 1 调节入料口袋的前后位置，标尺 2 调节入料口袋的左右位置。
2、 如图 b 所示的标尺 3 调节收料口袋的左右位置。
压框
压板
槽口
入料调整
收料调整
1
2
3

9

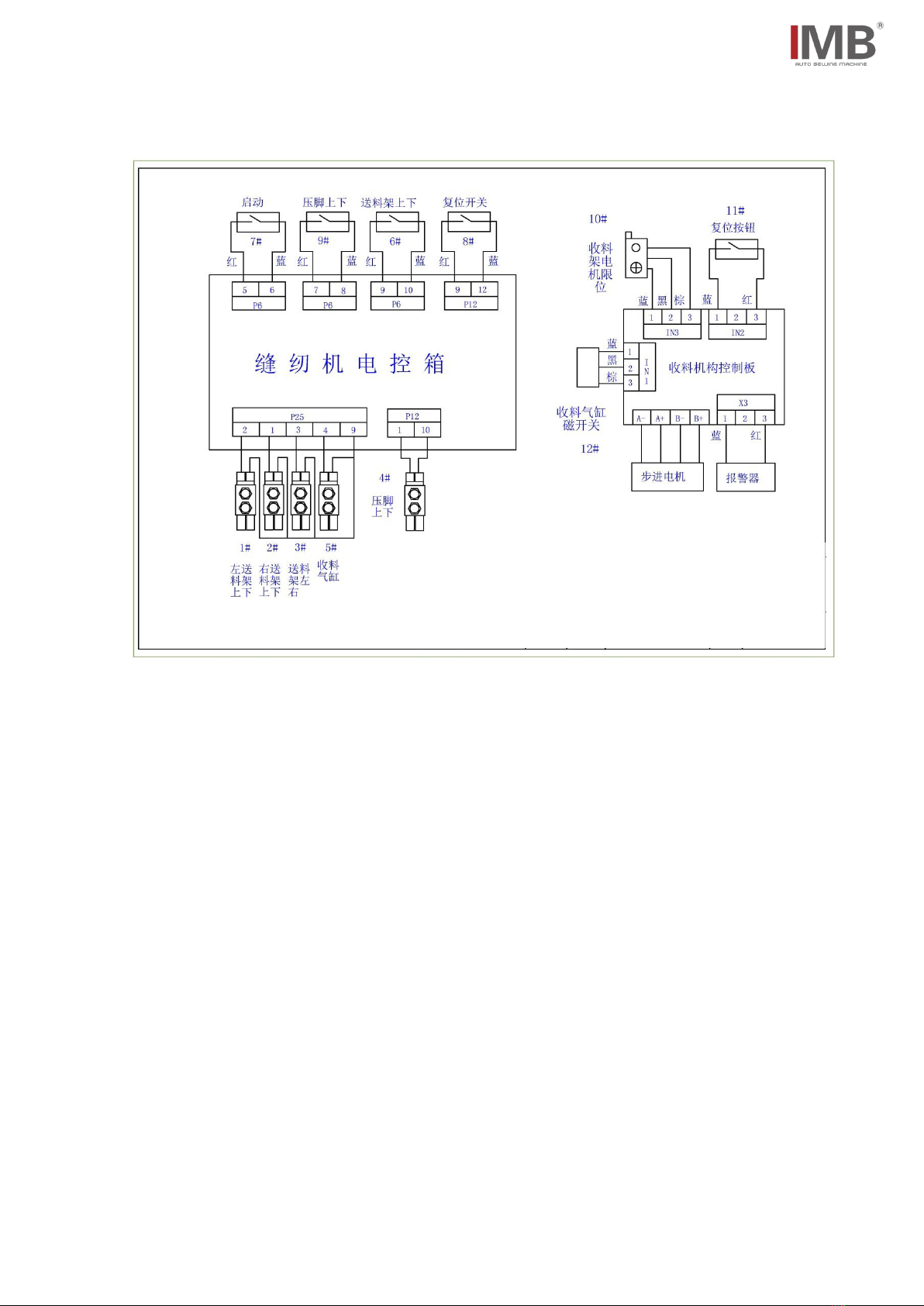

七、电气配线

10
八、附件箱明细
序号
物料代码
物料名称
数量
备注
1
线架
1
机头原配件
2
机头说明书
1
机头原配件
3
机油
1
机头原配件
4
02100231002100
线架衬套
1
5
线架说明书
1
机头原配件
6
梭芯
1
机头原配件

11
九、常见问题及解决方法
常见问题及解决方法详见下表
其他问题参考兄弟机头说明书
现象
原因分析
解决措施
断线/跳线
/
1.小压脚高度过高；
2.小压脚碰到压框；
1.调整小压脚高度；
2.a.修改花样;b.调整
压框。

12
十、日常保养要求
10.1.设备保养清单及要求详见下表
10.2.其他更多关于机头的保养要求请参照 Brother-BAS-326H 说明书
序号
项目
时间
要点描述
每天
每周
每月
半年
1
清理灰尘
√
清除设备表面及零部件灰尘
2
清理油污
√
清理台板、针板、梭芯油污
3
压板海绵
√
检测海绵是否磨损变形，有损需更换
4
压框
√
保持水平，并检查螺钉紧固
5
气管接口
√
气管接口紧密，不漏气
6
机头油量
√
机头油量不低于警戒线
7
梭芯
√
检查机头梭芯是否刮花
8
感应器
√
检查灵敏度是否准确，位置是否变化
9
滑动件
√
检查滑动件润滑，如有需要则添加润滑剂
10
电控箱
√
散热风扇运转正常，及时清理灰尘

13
十一、知识产品保护声明
MB1001B 袋花机是常州智谷机电科技有限公司独立自主完成的设计成果。该成果知识产权属于
常州智谷机电科技有限公司，受国家知识产权相关法律法规的保护。未经权利人书面许可，不得实
施该成果的专利技术，不得复制、销售或通过信息网络传播和该成果有关的信息。任何违法侵权行
为，常州智谷机电科技有限公司将依法追究其法律责任。

ENGLISH

catalog
1、Basic information of equipment......................................................................................................... 1
2、Technical parameters of equipment................................................................................................... 2
3、Safety precautions..................................................................................................................................3
4、Key function description..................................................................................................................... 5
4.1.Function description of the button....................................................................................... 5
4.2.Reset operation instructions................................................................................................................6
4.2.1 Power on reset operation......................................................................................................... 6
4.2.2 Emergency stop reset operation.............................................................................................. 6
5、Operating instructions......................................................................................................................... 7
5.1.Preparation before operation................................................................................................... 7
5.2.Operation process description................................................................................................. 7
5.2.1 Boot device...........................................................................................................................7
5.2.2 Reset operation.........................................................................................................................7
5.2.3 Pocket display.................................................................................................................... 8
5.2.4 Automatic feeding and seam opening......................................................................................8
5.2.5 Shutdown.................................................................................................................................. 8
6、Debugging method...................................................................................................................................... 9
6.1.Template replacement......................................................................................................................... 9
6.1.1 Template position..................................................................................................................... 9
6.1.2 Die changing procedure............................................................................................................9
7、Electrical wiring..........................................................................................................................................10
8、Accessories box details.............................................................................................................................. 11
9、Common problems and Solutions............................................................................................................. 12
10、Daily maintenance requirements............................................................................................................ 13
11、Intellectual product protection statement..............................................................................................14

1

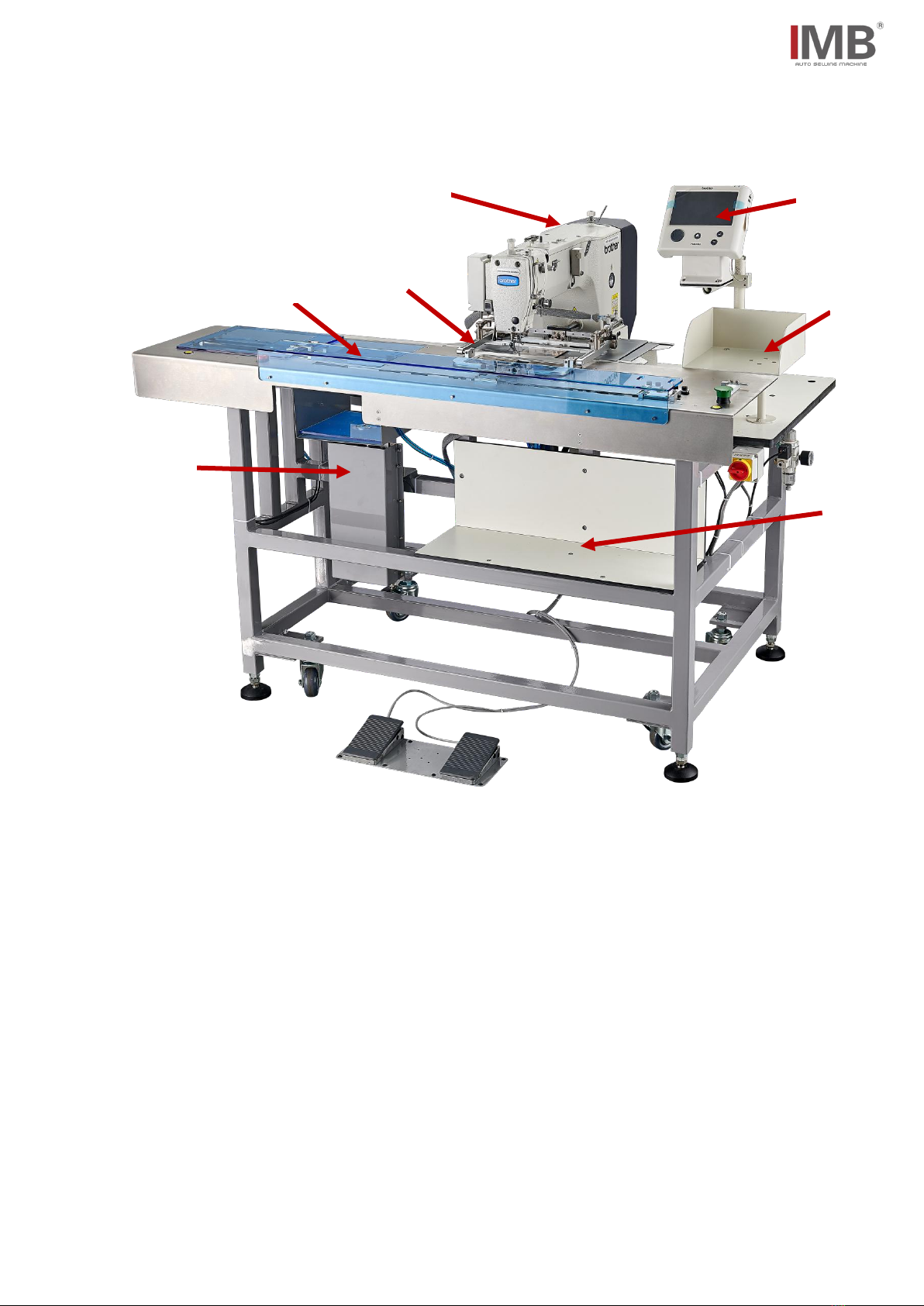

1、Basic information of equipment
1: Bas-326h sewing machine head; 2: touch screen; 3: discharge plate; 4: presser foot
assembly; 5: receiving plate;
6: Receiving assembly; 7: feeding cylinder assembly.
2
3
4
5
6
7
1
