IMCAL APARADOR CLASSIC User manual

APARADOR CLASSIC
Para assistência técnica, entre em contato com a loja onde adquiriu este móvel.
Para obtener assitencia técnica, pongase en contacto com la tienda donde compró el móvil.
For techinical assistance, contact the store where you purchased this mobile.

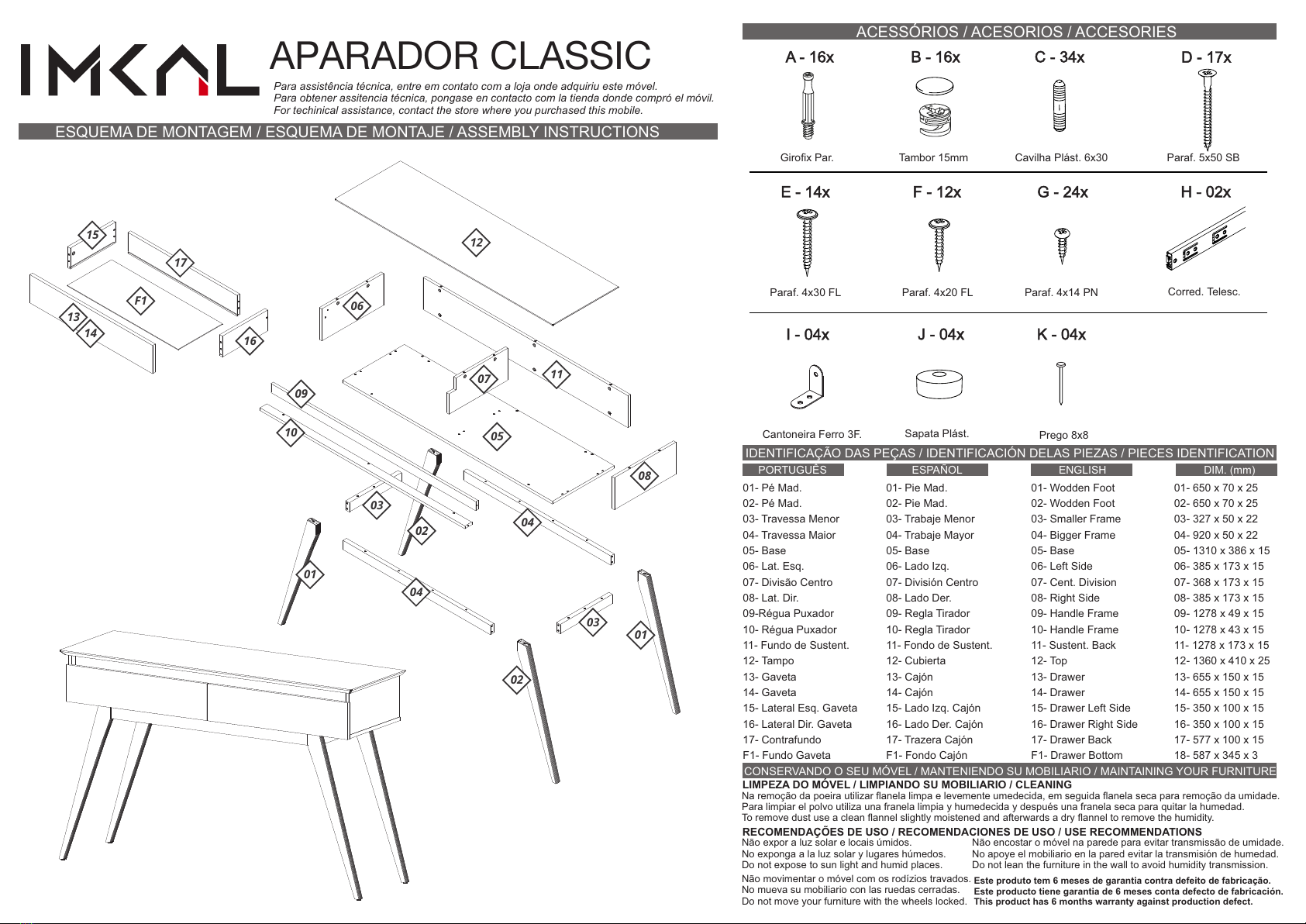

ESQUEMA DE MONTAGEM / ESQUEMA DE MONTAJE / ASSEMBLY INSTRUCTIONS
ACESSÓRIOS / ACESORIOS / ACCESORIES
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DELAS PIEZAS / PIECES IDENTIFICATION
PORTUGUÊS ESPAÑOL ENGLISH DIM. (mm)
CONSERVANDO O SEU MÓVEL / MANTENIENDO SU MOBILIARIO / MAINTAINING YOUR FURNITURE
LIMPEZA DO MÓVEL / LIMPIANDO SU MOBILIARIO / CLEANING
Na remoção da poeira utilizar flanela limpa e levemente umedecida, em seguida flanela seca para remoção da umidade.
Para limpiar el polvo utiliza una franela limpia y humedecida y después una franela seca para quitar la humedad.
To remove dust use a clean flannel slightly moistened and afterwards a dry flannel to remove the humidity.
RECOMENDAÇÕES DE USO / RECOMENDACIONES DE USO / USE RECOMMENDATIONS
Não expor a luz solar e locais úmidos.
No exponga a la luz solar y lugares húmedos.
Do not expose to sun light and humid places.
Não encostar o móvel na parede para evitar transmissão de umidade.
No apoye el mobiliario en la pared evitar la transmisión de humedad.
Do not lean the furniture in the wall to avoid humidity transmission.
Não movimentar o móvel com os rodízios travados.
No mueva su mobiliario con las ruedas cerradas.
Do not move your furniture with the wheels locked.
Este produto tem 6 meses de garantia contra defeito de fabricação.
Este producto tiene garantia de 6 meses conta defecto de fabricación.
This product has 6 months warranty against production defect.
A - 16x
Girofix Par.
C - 34x
Cavilha Plást. 6x30
D - 17x
Paraf. 5x50 SB
J - 04x
Sapata Plást.
B - 16x
Tambor 15mm
E - 14x
Paraf. 4x30 FL
F - 12x
Paraf. 4x20 FL
I - 04x
Cantoneira Ferro 3F.
K - 04x
Prego 8x8
01- Pé Mad.
02- Pé Mad.
03- Travessa Menor
04- Travessa Maior
05- Base
06- Lat. Esq.
07- Divisão Centro
08- Lat. Dir.
09-Régua Puxador
10- Régua Puxador
11- Fundo de Sustent.
12- Tampo
13- Gaveta
14- Gaveta
15- Lateral Esq. Gaveta
16- Lateral Dir. Gaveta
17- Contrafundo
F1- Fundo Gaveta
01- Pie Mad.
02- Pie Mad.
03- Trabaje Menor
04- Trabaje Mayor
05- Base
06- Lado Izq.
07- División Centro
08- Lado Der.
09- Regla Tirador
10- Regla Tirador
11- Fondo de Sustent.
12- Cubierta
13- Cajón
14- Cajón
15- Lado Izq. Cajón
16- Lado Der. Cajón
17- Trazera Cajón
F1- Fondo Cajón
01- Wodden Foot
02- Wodden Foot
03- Smaller Frame
04- Bigger Frame
05- Base
06- Left Side
07- Cent. Division
08- Right Side
09- Handle Frame
10- Handle Frame
11- Sustent. Back
12- Top
13- Drawer
14- Drawer
15- Drawer Left Side
16- Drawer Right Side
17- Drawer Back
F1- Drawer Bottom
01- 650 x 70 x 25
02- 650 x 70 x 25
03- 327 x 50 x 22
04- 920 x 50 x 22
05- 1310 x 386 x 15
06- 385 x 173 x 15
07- 368 x 173 x 15
08- 385 x 173 x 15
09- 1278 x 49 x 15
10- 1278 x 43 x 15
11- 1278 x 173 x 15
12- 1360 x 410 x 25
13- 655 x 150 x 15
14- 655 x 150 x 15
15- 350 x 100 x 15
16- 350 x 100 x 15
17- 577 x 100 x 15
18- 587 x 345 x 3
04
03
04
03
01
02
01
02
09
10 05
06
07
08
11
12
13
14
15
17
16
F1
G - 24x
Paraf. 4x14 PN
H - 02x
Corred. Telesc.
