Impac DA 6000-N User manual

Handbuch •
••
•User Manual
Digitalanzeige •
••
•digital display
DA 6000-N

Inhaltsverzeichnis
1. Lieferumfang...................................................................................................................1
2. Ausstattungsmerkmale Digitalanzeige DA 6000-N.......................................................1
3. Technische Daten...........................................................................................................2
4. Elektrischer Anschluss..................................................................................................2
4.1. Einbau.....................................................................................................................3
4.2. Elektrische Anschlüsse an der Geräterückseite.......................................................3
4.2.1. Versorgungs-Anschluss...............................................................................3
4.2.2. Anschluss Schnittstelle................................................................................3
4.2.3. Anschluss Steuer-Eingang (Schaltbrücke)...................................................3
5. Inbetriebnahme...............................................................................................................4
5.1. Kurzbeschreibung....................................................................................................4
5.2. Messung[ Mes]....................................................................................................5
5.2.1. Besondere Anzeigen ...................................................................................6
6. Bestellnummern .............................................................................................................7
7. Weitere Informationen....................................................................................................7
7.1. Gerätewartung.........................................................................................................7
7.2. Verpackungsvorschrift.............................................................................................7
7.3. Garantieleistungen ..................................................................................................7
7.4. Urheberrechte..........................................................................................................7
8. Stichwortverzeichnis......................................................................................................8
English manual.....................................................................................................................9

1
Wir beglückwünschen Sie zum Kauf dieser hochwertigen und leistungsfähigen Di-
gitalanzeige. Damit verfügen Sie jetzt über ein kompaktes Gerät zur Anzeige Ihres
Messvorgangs und Parametrierung Ihres Pyrometers.
Lesen Sie dieses Handbuch bitte sorgfältig durch und bewahren es gut auf. Es
enthält alle Informationen, die benötigt werden, um die einwandfreie Funktion und
Bedienung Ihrer neuen Digitalanzeige sicherzustellen.
Falls Sie dennoch einmal weitere Fragen haben, steht Ihnen unser technischer
Kundendienst unter der Rufnummer (+49) (0) 69/ 9 73 73 - 190 telefonisch gerne
zur Verfügung.
Übrigens: IMPAC Electronic GmbH entwickelt und produziert berührungslose
Temperaturmessgeräte bereits seit 1958 und hat inzwischen mehr als 60.000 Ge-
räte und Systeme weltweit installiert.
Ihre IMPAC Electronic GmbH
1. Lieferumfang
− Digitalanzeige DA 6000-N mit Schraubklammern
2. Ausstattungsmerkmale Digitalanzeige DA 6000-N
− Schnittstellenanschluss zur Kommunikation mit einem digitalen Pyrometer
− Versorgung 85 ... 265 V AC oder 18 ... 30 V DC
− Parametrierung eines angeschlossenen Digital-Pyrometers
Sicherheitshinweis:
Es ist für ausreichenden Berührungsschutz an den Netzleitungen zu sorgen!

2

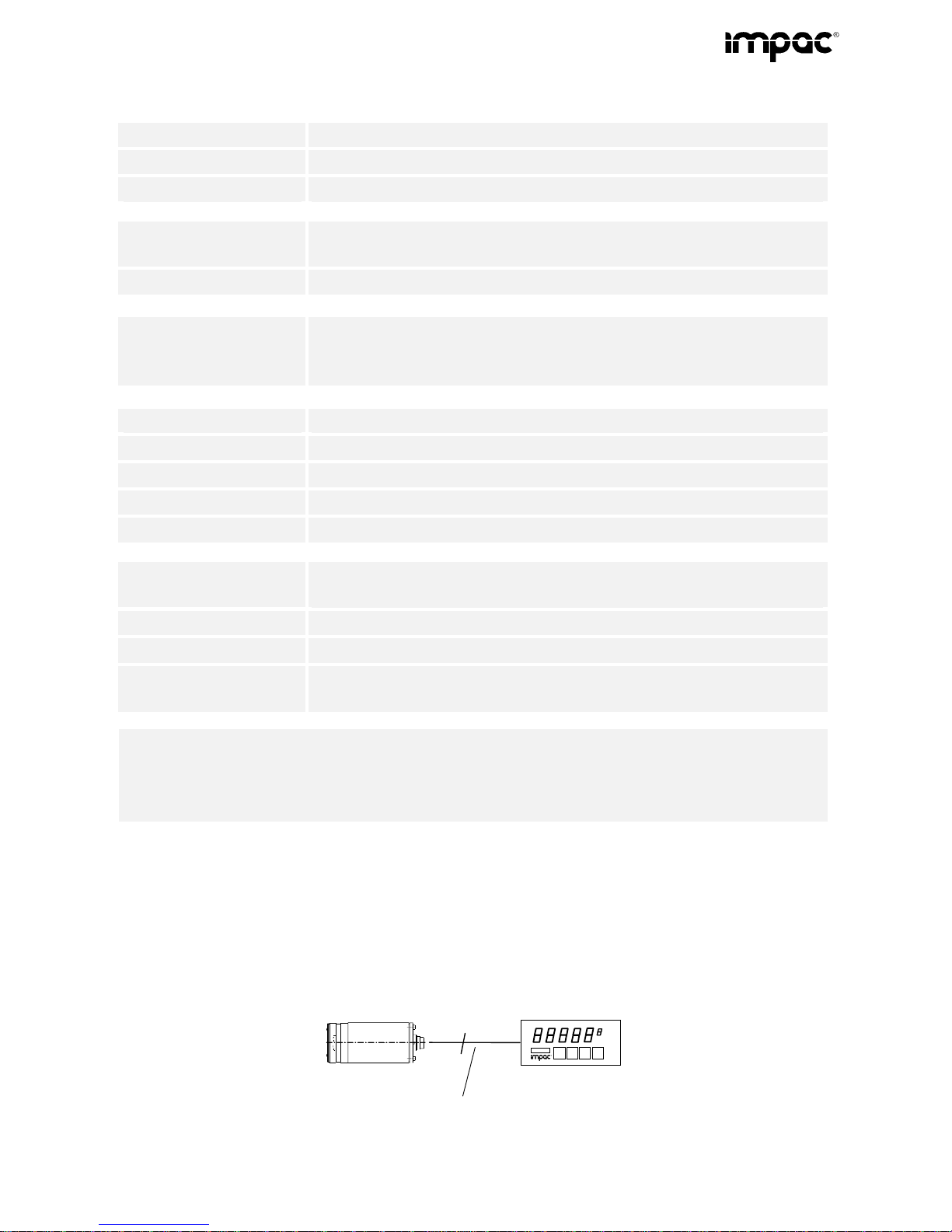

3. Technische Daten
Messwert-Anzeige: 7-Segment-LED-Anzeige, 13 mm, rot
Menü-Anzeige: 4-stellige LED-Matrixanzeige, 5 mm, rot
Darstellbereich: -100,0 °C ... 3200 °C (-148,0 °F … 5792 °F)
Versorgung: 18 ... 30 V DC, Restwelligkeit max. 0,5 Vss
oder 85 ... 265 V AC, 48 ... 62 Hz
Leistungsaufnahme: ca. 7 VA (ohne externe Anschlüsse)
Pyrometer-Schnittstelle:
(galvanisch getrennt) Optional RS232 oder RS485 halbduplex,
Baudrate 1,2 ... 38,4 kBd
zur Kommunikation mit einem digitalen Pyrometer [ Mes]
Betriebstemperatur: 0 ... 50 °C am Gehäuse
Lagertemperatur: -20 ... 70 °C
Gewicht: ca. 350 g
Schutzart: Frontseitig IP 40, sonst IP 20 (nach DIN 40 050)
Anzeigeauflösung: 0,1 °C bis 999,9 °C, darüber 1 °C (0,2 °F bis 1831,8 °F, darüber 1 °F)
Gehäuse: Kunststoffgehäuse (flammhemmendes Noryl), 48 x 96 x 141 mm nach
DIN 43 700 mit Schraubklammern zur Frontplattenmontage
Frontplattenausschnitt: 45+0,6 x 92+0,8 mm
notwendige Einbautiefe: ≥165 mm mit Klemmen und Kabel
Anschlusstechnik: Steckbare Klemmen, Klemmbereich 0,13 ... 2,5 mm² (AWG 28 ... 16),
mit Aderendhülsen: 0,5 ... 1,5 mm²
• Messrate baudratenabhängig, z.B. ca. 50 ms bei 19,2 kBd
• Aktualisierung der Anzeige: 300 ms oder bei Änderungen > 5K sofort
• Umschaltung °C/°F der Anzeige
• Menügestaltung ist von angeschlossenem Pyrometertyp und Betriebsart abhängig
4. Elektrischer Anschluss
Beim Anschluss eines Digitalpyrometers (mit Schnittstellenanschluss) an den Schnittstellenanschluss des
DA 6000-N kann die gesamte Parametrierung, die sonst über einen PC erfolgt (z.B. mit der PC-Software
InfraWin), über die Parametereinstellungen des Digitalanzeigers vorgenommen werden. Das Gerät wird beim
Anschluss automatisch erkannt und die Bedienfunktionen an das angeschlossene Gerät angepasst. Die
Energieversorgung eines Digitalpyrometers aus dem DA 6000-N ist nicht möglich.
Digital-
Pyrometer DA 6000-N
Schnittstellen-Kabel
(RS232 oder RS485)

3
4.1. Einbau
Zum Einbau des DA 6000-N ist ein Frontplattenausschnitt von 45+0,6 x 92+0,8 mm nötig. Die notwendige Ein-
bautiefe beträgt ≥165 mm. Die mitgelieferten Schraubklammern dienen der Befestigung des Gerätes nach
dem Einschub in die Montageöffnung.
Die elektrischen Verbindungen sind dem nachfolgenden Anschlussschema zu entnehmen.
4.2. Elektrische Anschlüsse an der Geräterückseite
4.2.1. Versorgungs-Anschluss
Die Versorgung des DA 6000-N ist möglich mit
einer Netzspannung von 85 ... 265 V AC (An-
schlüsse 1, 2 und 3) oder alternativ mit einer
Spannung von 18 ... 30 V DC (Anschlüsse 4 und
5).
Sorgen Sie für ausreichenden Berührungsschutz
an den Netzleitungen!
L
85...265V~
NPE
3 2 1
- +
5 468910 7
18...30V=
Power Input
Hinweis: Es darf nur eine der beiden möglichen Versorgungsarten angeschlossen werden!
Der Netzversorgungsanschluss muss den DIN/VDE-Vorschriften 57 411 entsprechen!
4.2.2. Anschluss Schnittstelle
Die digitale Schnittstelle dient der Verbindung zu
dem digitalen Pyrometer.Die serielle Schnittstel-
le ist galvanisch getrennt zu den übrigen Bau-
gruppen des Anzeigers ausgeführt und kann als
RS232 oder RS485 bestellt werden. Es gilt fol-
gende Kontaktzuordnung:
Kontakt RS232 RS485
8 Rx A
9 Gnd S
10 Tx B
3
2 15 468910 7
Rx GndTx
(RS232)
AB
S
(RS485)
Digital-
pyrometer
violett
Gnd
RxD
TxD
rot
schwarz
(Sowohl unter RS232 als auch unter RS485 kann immer
nur ein Pyrometer angesprochen werden!)
4.2.3. Anschluss Steuer-Eingang (Schaltbrücke)
Partielle Tastatursperre
Parameteränderungen können über die Bedientas-
ten nur durchgeführt werden, wenn die Brücke (6+7)
offen ist (die LED über der Enter-Taste leuchtet
dann.
Eine Änderung der Brücke ist erst nach einem Reset
wirksam (Trennen der Spannungsversorgung).
3
2 1
5
4
6 8 9 10
7
Disable
Enter

4
5. Inbetriebnahme

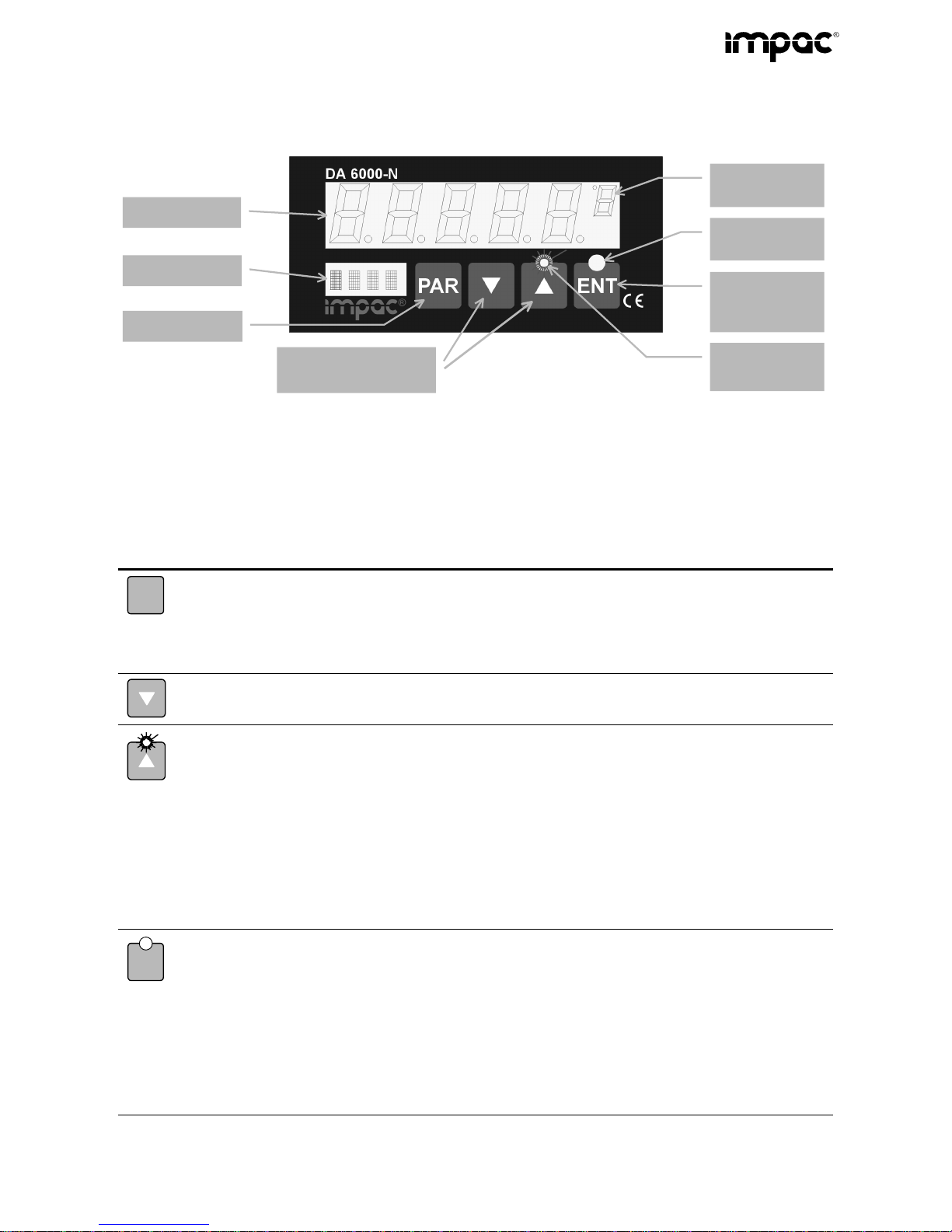

5.1. Kurzbeschreibung
Die Bedienung erfolgt menügeführt mit 4 Tasten. Die aktuelle Menüposition wird in der Menü-Anzeige dar-
gestellt.
Taste Funktion
Parameterwahl: Schaltet der Reihe nach durch das Menü oder bricht eine Parameterän-
derung ohne Übernahme der Änderung ab.
In der Menü-Anzeige erscheint eine Kurzbezeichnung des parametrierbaren Wertes. Der
Wert des Parameters selbst ist in der Haupt-Anzeige zu sehen.
Der erste Menüpunkt ist [ Mes]
Verändert den jeweiligen Parameter in absteigender Richtung (wenn möglich). Die Ände-
rungsgeschwindigkeit wird bei längerem Drücken der Taste erhöht.
Verändert den jeweils angewählten Parameter in aufsteigender Richtung (wenn möglich).
Die Änderungsgeschwindigkeit wird bei längerem Drücken der Taste erhöht.
Im ersten Menüpunkt [ Mes] schaltet die Taste das Pilotlicht des Pyrometers an (wenn
vorhanden). Die Funktion hat keinen Timer und muss durch erneutes Drücken wieder
ausgeschaltet werden. Der Einschaltzustand wird durch eine leuchtende LED (Statusan-
zeige Pilotlicht) über der Taste signalisiert.
(Hinweis: Bei einigen älteren Pyrometern ist diese Funktion u.U. nicht richtig funktionsfä-
hig. Stimmt in so einem Fall das Pilotlicht nicht mit dem angezeigtem Status überein, hilft
nur noch ein Reset des DA 6000-N durch kurzzeitiges Trennen der Spannungsversor-
gung)
Übernahme einer Parameteränderung. Drücken Sie nach Veränderung eines Parameters
die Enter-Taste, um die Änderungen zu übernehmen.
Die Funktionsbereitschaft der Enter-Taste wird von einer LED (Statusanzeige Enter-
Taste) über der Taste signalisiert. Die LED muss leuchten, um über die Bedientasten
durchgeführte Parameteränderungen übernehmen zu können. Die LED blinkt, sobald ein
Parameter geändert wurde und die Möglichkeit zur Übernahme besteht.
Leuchtet die LED nicht, so ist diese Funktion durch eine Brücke der Anschlüsse 6 und 7
auf der Geräterückseite gesperrt.
Drücken der Enter-Taste ohne vorherige Parameteränderung setzt die Anzeige direkt auf
den ersten Menüpunkt zurück.
Menü-Anzeige
Haupt-Anzeige
Statusanzeige
Pilotlicht
Statusanzeige
Enter-Taste
Parameterwahl
Übernahme
einer Parame-
teränderung
Verändern der Para-
metereinstellung
PAR
ENT
Einheit
°C oder °F

5
5.2. Messung [ Mes]
Nach dem Einschalten sucht das DA 6000-N nach einem angeschlossenen Digitalpyrometer. Dabei zeigt die
Haupt-Anzeige die Baudrate und die Menü-Anzeige die Adresse an, mit der ein Gerät gesucht wird. Wäh-
rend des Suchvorgangs bewirkt ein beliebiger Tastendruck einen Neustart der Suche beginnend mit der
höchsten Baudrate (38,4 kBd).
Die Menügestaltung ändert sich je nach angeschlossenem Gerät und ggf. auch je nach Betriebsart des Ge-
rätes, so dass Sie eine entsprechende Auswahl der folgenden Menüanzeigen zu sehen bekommen!
Hinweis: Vor Verstellen der Parameter [Emi ], [t90 ], [mA ]über das DA 6000-N muss
der Online/Offline-Schalter im Pyrometer auf „Online“ bzw. „RS“ geschaltet werden!
Menü-
Anzeige Bedeutung
[Mes] Messung: Zeigt die Messtemperatur an. Erfolgt etwa 20 s lang keine Eingabe unter irgendei-
nem Menüpunkt, springt die Anzeige auf [ Mes]zurück. Der rotierende Strich signalisiert die
Messbereitschaft des Anzeigegerätes.
[Emi ] Emissionsgrad 1)
Der Emissionsgrad ist einstellbar zwischen 0,200 ... 1,000. Einige digitale Pyrometer haben
einen erweiterten Emissionsgrad. Der Einstellbereich wird dann automatisch angepasst. Bei
eingeschränktem Emissionsgrad ist eine nicht-erlaubte Eingabe möglich (z.B. Eingabe 0,3 bei
Pyrometern mit einem Emissionsgrad von 0,4 ... 1), wird aber vom Pyrometer mit seinem un-
tersten möglichen Emissionsgrad zurückgegeben (0,4).
[Ut °C] Eingespiegelte Umgebungstemperatur, die kompensiert werden soll 4)
(Einstellbereich: OFF, –98,9 °C ... Messbereichsende;
OFF = automatische Kompensation, normaler Pyrometer-Modus)
[I/II] Umschaltung Einkanal-Betriebsart / Quotienten-Betriebsart
[I/Fl] Umschaltung Einkanal-Betriebsart / Flammen-Betriebsart Fl)
[E1E2] Emissionsgradverhältnis ε1/ε2 2)
(Einstellbar zwischen 0,800 ... 1,250)
[%Off] Mindestintensität für Quotienten-/Flammenmessung 2) Fl)
(Quotientenmessung: 2,0 % ... 50,0 %; Flammenmessung: 0,0 % ... 50,0 %)
[n-Fl] Ruß-Faktor für Flammentemperaturmessung Fl)
(Einstellbar zwischen 0,50 ... 2,50)
[Xs ] Sollwertvorgabe für Regler 3)
Der Sollwert ist frei in den Grenzen des eingeschränkten Messbereichs wählbar.
(Einstellung: Messbereichsanfang ... Messbereichsende)
[Xp %] Proportionalband für Regler 3)
Das Proportionalband ist der Bereich, innerhalb dessen ein proportionaler Zusammenhang
zwischen Regelabweichung und Stellgrößenänderung besteht. (Die „Verstärkung“ ist
Kp = 100 % / Xp). Wird das Proportionalband mit 0 % angegeben (!„Verstärkung“ = ∞), ar-
beitet der Regler als 2-Punkt-Regler.
Ein negativer Einstellwert ergibt eine Umkehr der Wirkungsrichtung.
(Mögliche Eingaben: –999,9 % ... +999,9 %)
[Yx %] Maximaler Stellausgang für Regler 3)
Die auszugebende Stellgröße Ys kann auf einen Maximalwert < 100 % begrenzt werden. Eine
negative Vorgabe der Stellgrößenbegrenzung ergibt eine Umkehr der Wirkungsrichtung.
(Mögliche Eingaben: –100 % ... +100 %)
1) Nur im 1-Kanalmode eines ISQ 2) Nur im Quotientenmode eines ISQ
3) Nur bei Pyrometern mit PID-Regler 4) Bisher nur bei IN 5 plus; IN5/5 plus
Fl) Nur bei Pyrometern mit Flammenmode (IS5/F)

6
[Ti I] Integrations-Zeitkonstante (Nachstellzeit) für Regler 3)
Die Nachstellzeit kann in 2 Formaten angegeben werden:
Im Bereich von 0,00 s bis 99,99 s oder von 0:01 min bis 99:99 min. Im ersten Fall erfolgt eine
Aktualisierung des Integralfehlers alle 10 ms, im zweiten Fall jede Sekunde. Mit Ti = 0 wird
kein i-Anteil berechnet.
(Mögliche Eingaben: 00,00 s ... 99:99 min)
[Td D] Differenziations-Zeitkonstante (Verzugszeit) für Regler 3)
Die Verzugszeit kann in 2 Formaten angegeben werden:
Im Bereich von 0,00 s bis 99,99 s oder von 0:01 min bis 99:99 min.
Die Aktualisierung des Differenzialanteils erfolgt im Zeitraster der eingestellten Zeit. Mit Td = 0
wird kein D-Anteil berechnet.
(Mögliche Eingaben: 00,00 s ... 99:99 min)
[t90 ] Das Messsignal kann durch den Tiefpass im Pyrometer mit variabler Einstellzeit gefiltert wer-
den.
Längere Einstellzeiten können sinnvoll sein, um über schnelle Schwankungen des Messwertes
zu mitteln.
Einstellzeit t 90: OFF; 0,01 s; 0,05 s; 0,25 s; 1,0 s; 3,0 s; 10,0 s
(OFF; 0,50 s; 1,0 s; 2,0 s; 5,0 s; 10,0 s; 30,0 s bei IN 5 plus)
OFF = Eigenzeitkonstante des Pyrometers (siehe Datenblatt).
[LO °C] Zur Anpassung der Anzeige kann innerhalb des Grundmessbereichs ein Teilmessbereich am
Pyrometer-Ausgang eingestellt werden (Mindestmessbereichsumfang 51 °C). Die Untergrenze
muss dabei gleich oder größer als der Grund-Messbereichsanfang des Pyrometers sein.
[HI °C] Die Obergrenze muss gleich oder kleiner als das Grund-Messbereichsende des Pyrometers sein.
[mA ] Bereich des Analogausgangs des Pyrometers (0 ... 20 mA oder 4 ... 20 mA).
[MnMx] Umschaltung Minimalwert-/Maximalwertspeicher 4)
1 = Maximalwert; –1 = Minimalwert
[°C/°F] Umschaltung der Anzeige °C <=> °F
Bei Umschaltung der Anzeige werden nur die Anzeigefunktionen des DA 6000-N umgestellt,
d.h. es erfolgt keine Umschaltung der Berechnung des angeschlossenen Pyrometers. Dies
kann zur Folge haben, dass es zu Rundungsfehlern bei der Übermittlung von Parametern, die
Temperaturwerte enthalten, kommen kann.
[baud] Baudrate der seriellen Schnittstelle (nur im Online-Modus des Pyrometers)
Die Übertragungsgeschwindigkeit für die Schnittstelle kann auf folgende Werte festgelegt wer-
den: 1200 Bd; 2400 Bd; 4800 Bd; 9600 Bd; 19,2 kBd und 38,4 kBd.
[addr] Adresse der seriellen Schnittstelle des angeschlossenen Pyrometers (00 ... 97).
(nur im Online-Modus des Pyrometers)
5.2.1. Besondere Anzeigen
[A00?]
...
[A30?]
Suchanzeige, bis der DA 6000-N ein digitales Pyrometer an seiner Schnittstelle gefunden hat.
Die Haupt-Anzeige zeigt dabei die Baudrate an, die Menü-Anzeige die getesteten Adressen.
[-no-] Kurzzeitige Anzeige bei dem Versuch, einen Parameter über die zulässigen Grenzen zu verstellen.
[off-] Kurzzeitige Anzeige bei dem Versuch, einen Parameter eines Pyrometers zu verstellen, das in
der Betriebsart offline ist.
[Wait] Kurzzeitige Anzeige bei Änderung von Adresse oder Baudrate.
3) nur bei Pyrometern mit PID-Regler 4) bisher nur bei IN 5 plus; IN5/5 plus

7
[thEr] Thermostat-Temperatur steht nicht
[ChoP] Chopper-Regelung noch in Vorbereitungsphase
Gleichzeitiges Drücken der Tasten auf dem Display wechselt in das Systemmenü [Sys ]. Das
Verlassen des Menüs erfolgt durch nochmaliges Drücken der PAR-Taste nach den folgenden
Menüpunkten.
[Code]Code für Servicemenü
[Soft]Anzeige der Softwareversion
[DevN] Anzeige der Gerätenummer
6. Bestellnummern
3 890 560 DA 6000-N mit 85 ... 265 V AC und 24 V DC-Versorgung, RS232-Schnittstelle
3 890 570 DA 6000-N mit 85 ... 265 V AC und 24 V DC-Versorgung, RS485-Schnittstelle
7. Weitere Informationen
7.1. Gerätewartung
Das Gerät besitzt innen keine Teile, die einer Wartung unterliegen. Reinigen Sie lediglich bei Bedarf die
Frontplatte mit einem trockenen Tuch.
7.2. Verpackungsvorschrift
Steht die Originalverpackung nicht mehr zur Verfügung, ist zum Transport des Gerätes ein mit stoßdämp-
fendem PE-Material ausgelegter Karton zu verwenden. Bei Überseeversand oder längerer Lagerung in ho-
her Luftfeuchtigkeit sollte das Gerät durch eine verschweißte Folie gegen Feuchtigkeit geschützt werden
(evtl. Silikagel beilegen).
7.3. Garantieleistungen
IMPAC Electronic GmbH gibt auf den Digitalanzeiger DA 6000-N eine Garantie von zwei Jahren ab Datum
der Rechnungslegung. Diese bezieht sich auf Fabrikationsfehler sowie Fehler, die sich während des Betrie-
bes einstellen und auf einen Fehler der Firma IMPAC Electronic GmbH hinweisen. Selbstverschulden, wie
fehlerhafte Behandlung, eigenmächtige Veränderung oder grobes, mechanisches Einwirken fallen nicht
unter die Garantieleistung und müssen vom Besitzer selbst übernommen werden.
7.5. Urheberrechte
IMPAC Electronic GmbH übernimmt keine Haftung für die in diesem Handbuch aufgeführten Beispiele und
Verfahren, oder für Schäden, die daraus eventuell entstehen könnten.
Alle Rechte vorbehalten. Die fotomechanische Vervielfältigung oder Veröffentlichung dieses Handbuchs,
auch nur in Auszügen, bedarf der vorherigen Zustimmung von IMPAC Electronic GmbH.

8
8. Stichwortverzeichnis
A_____________________________________
Anschluss Schnittstelle .......................................3
Anschluss, elektrischer ....................................... 3
Anzeige, kurzzeitig..............................................6
Ausstattungsmerkmale ....................................... 1
B_____________________________________
Baudrate..............................................................5
Bestellnummer....................................................7
Brücke.................................................................3
D_____________________________________
Differenziations-Zeitkonstante ............................6
E_____________________________________
Einbau.................................................................3
Einstellzeit...........................................................6
Elektrischer Anschluss..................................... 2/3
Emissionsgrad.....................................................5
Emissionsgradverhältnis.....................................5
Enter....................................................................4
G_____________________________________
Garantieleistungen..............................................7
Gerätewartung ....................................................7
I______________________________________
Inbetriebnahme...................................................4
Integrations-Zeitkonstante ..................................6
K_____________________________________
Kurzbeschreibung...............................................4
Kurzzeitige Anzeige ............................................6
L_____________________________________
Lieferumfang.......................................................1
M_____________________________________
Maximaler Stellausgang......................................6
Menü....................................................................4
Messbereichsanfang ...........................................6
Messbereichsende..............................................6
N_____________________________________
Netzversorgung...................................................3
P_____________________________________
Parameteränderungen ........................................4
Parameterwahl ....................................................4
Pilotlicht...............................................................4
Proportionalband.................................................5
R_____________________________________
Ruß-Faktor ..........................................................5
Reset...................................................................4
S_____________________________________
Sicherheitshinweis...............................................7
Sollwertvorgabe...................................................5
Suchanzeige........................................................6
Systemmenü .......................................................7
T_____________________________________
Technische Daten ...............................................2
Teilmessbereich ..................................................6
Temperaturumschaltung .....................................6
U_____________________________________
Übernahme einer Parameteränderung ...............4
Umgebungstemperatur........................................5
Urheberrechte .....................................................7
V_____________________________________
Verpackungsvorschrift.........................................7
Versorgungs-Anschluss ......................................3
W_____________________________________
Weitere Informationen.........................................7

9
Contents
1. Scope of delivery..........................................................................................................10
2. Design features of the DA 6000-N Digital Display......................................................10
3. Technical details ..........................................................................................................11
4. Electrical connections .................................................................................................11
4.1. Assembly.................................................................................................................12
4.2. Electrical connections on the rear panel..................................................................12
4.2.1. Power supply connection.............................................................................12
4.2.2. Interface connection.....................................................................................12
4.2.3. Connecting the control input (switching bridge)............................................12
5. Installation....................................................................................................................13
5.1. Brief description.......................................................................................................13
5.2. Measurement [ Mes].............................................................................................14
5.2.1. Special displays...........................................................................................15
6. Order numbers .............................................................................................................16
7. Additional information .................................................................................................16
7.1. Maintenance............................................................................................................16
7.2. Packing instructions.................................................................................................16
7.3. Warranty..................................................................................................................16
7.4. Software warranty....................................................................................................16
7.5. Limit of liability.........................................................................................................16
7.6. Copyright.................................................................................................................16
8. Index..............................................................................................................................17

10
Congratulations for choosing this high performance IMPAC Digital Display. You
now have a compact instrument which not only displays but can also control and
regulate your measurement process.
Please read this manual carefully before installing the digital display. It contains all
of the information necessary to set up and operate the new device.
Should you require further assistance, please call our customer service hotline in
Germany [phone].
IMPAC has been developing and manufacturing non-contact temperature meas-
urement instruments since 1958 and has more than 60 000 pyrometers and sys-
tems installed worldwide.
IMPAC Electronic GmbH
1. Scope of delivery
− DA 6000-N digital display with screw clips
2. Design features of the DA 6000-N digital display
− Interface connection (selectable for RS232 or RS485) for communication with digital pyrometers
− Power supply requirement of either 85 - 265 V AC or 18 - 30 V DC
− Program set-up parameters of digital pyrometers
Safety Note:
Please be sure that the mains cable connections are sufficiently protected from contact!

11
3. Technical details
Temperature display: 7 segment LED, 13 mm, red
Menu mode indication: 4-digit LED matrix, 5 mm, red
Measurement range: -100.0 to 3200 °C (-148.0 to 5792 °F)
Power supply: 85 to 265 V AC, ripple max. 0,5 Vpp
or: 18 to 30 V DC, 48 to 62 Hz
Power consumption: Approx. 7 VA (without external devices connected)
Pyrometer interface:
(galvanically separated) Either RS232 or RS485 half duplex
Baud rate 1.2 - 38.4 kBd
For communication with a digital pyrometer [ Mes]
Operating Temperature: 0 to 50 °C on the housing
Storage temperature: -20 to 70 °C
Weight: approx. 350 g
Enclosure rating: Front panel IP 40, otherwise IP 20 (DIN 40 050)
Display resolution: 0.1 °C for temp. values up to 999.9 °C, 1 °C for temps. of 1000 °C and above
0.2 °F for temp. values up to 1831.8 °F, 1 °F for temps above that
Housing: Plastic housing (flame-retardant Noryl), 48 x 96 x 141 mm
(DIN 43 700) front panel fixed with screw clips
Front panel cut-out: 45+0.6 x 92+0.8 mm
Mounting depth required: ≥165 mm with clips and cable
Connector type: Plug-in clips, clamping area 0.13 - 2.5 mm² (AWG 28 - 16),
with conductor end tubes: 0.5 - 1.5 mm²
• Measurement rate: dependent on Baud rate, e.g. approx. 50 ms at 19.2 kBd
• Display update rate: 300 ms, or immediately (< 30 ms) when changes are > 5 K
• Display switchable between °C / °F
• Menu structure dependent on type of pyrometer connected and operating mode
4. Electrical connections
When a digital pyrometer is connected to the interface connection of the DA 6000-N, all parameters that are
usually set with a PC (e.g. with the InfraWin PC software), can be set using the parameter adjustments of
the digital display. The pyrometer is automatically identified when it is connected and the operating functions
of the connected device adapted. The power supply of a digital pyrometer cannot be the DA 6000-N.
[ Mes] Mode:
Digital
pyrometer DA 6000-N
Interface cable
(RS232 or RS485)

12
4.1. Assembly
A front panel cut-out of 45+0.6 x 92+0.8 mm is necessary to install the DA 6000-N. The required installation
depth is ≥165 mm. The screw clips provided with the DA 6000-N are for fastening it after it has been in-
serted into the opening.
The electrical connections should be made as shown in the schematic below.
4.2. Electrical connections on the rear panel
4.2.1. Power supply connection
The DA 6000-N can be powered by a mains
voltage of 85 to 265 V AC (connections 1, 2 and
3) or, alternatively with a voltage of 18 to 30 V
DC (connections 4 and 5).
Please be sure that the mains cable connec-
tions are sufficiently protected from contact!
L
85...265V~
NPE
3 2 1
- +
5 468910 7
18...30V=
Power Input
Note: Only one of the two power supply possibilities can be connected!
The mains supply connection must meet the requirements of DIN/VDE regulation 57 411!
4.2.2. Interface connection
The digital interface is for the connection to a
digital. The serial interface is galvanically iso-
lated from other units connected to the display
and can be ordered as either an RS232 or
RS485. This contact arrangement is as fol-
lows:
Contact RS232 RS485
8 Rx A
9 Gnd S
10 Tx B
3
2 15 468910 7
Rx GndTx
(RS232)
AB
S
(RS485)
Digital-
pyrometer
violett
Gnd
RxD
TxD
rot
schwarz
(Both RS232 and RS485 can just be use for one Pyrometer)
4.2.3. Connecting the control input (switching bridge)
Partial keyboard lock
Parameters can only be set using the operating
buttons, when the connection between 6 and 7
is open (the LED above the enter button will be
illuminated)
3
2 1
5
4
6 8 9 10
7
Disable
Enter

13
5. Installation
5.1. Brief description
The DA 6000-N is menu driven utilizing 4 buttons. The current menu position is shown on the Menu display.
Button Function
Parameter Selection: steps through the Menu or aborts a parameter change without mak-
ing the change.
A short description of the possible parameter values appears in the Menu display.
The actual value of the parameter can be seen on Main display.
The first step in the menu is [Mes].
Decreases the current parameter value (when possible). The values change more quickly
as the button is pressed a longer time.
Increases the current parameter value (when possible). The values change more quickly
as the button is pressed a longer time.
In the first step of the menu ([Mes]), the button switches the Pilot light output ON. The
function does not have a timer and must be switched OFF by pressing the button again.
When ON the Status Display pilot light (LED) above the button is illuminated.
(Note: It’s possible that with some older Pyrometers these function not works correct. Is in
this case the pilot light different to the status display, the DA 6000-N has to be reset with
disconnecting the power supply)
Enters the value that was set. Press the Enter button, after changing a parameter value to
adopt the change.
The Enter function is ready to accept the change when the Status display (LED) above the
Enter button is illuminated. As soon as a parameter has been changed and it is the possi-
ble to adopt the change, the LED will begin flashing.
If the LED does not illuminate, then a jumper blocks this function across terminals 6 and 7
on the rear panel.
Pressing the enter button without having changed a parameter value resets the display
directly to the first step in the menu.
Menu display
Main display
Status Display
Pilot Light
Status Display
Enter button
Selection of
parameters
Adopt change
in parameter
settings
Changing parameter
settings
Temp. Scale
°C or °F
PAR
ENT

14
5.2. Measurement [Mes]
After the DA 6000-N has been switched on, it looks for a connected digital pyrometer. During this process,
the main display shows the Baud rate and the menu display shows the address with which a device is being
searched. Whenever the button is pressed a new search will start with the highest Baud rate (38.4 kBd).
The menu structure changes according to the connected device and possibly also depending on the operat-
ing mode of the device, so you see a selection of the following items!
Note: Before the parameters can be adjusted [Emi ],[mA ],[t90 ]using the DA 6000-N,
the online/offline switch of the pyrometer must be switched to “Online” or “RS”!
Menu
display Definition
[Mes] Measurement: displays the measured temperature. If there is no input for about 20 sec, the
display jumps back to this menu point. The rotating line shows the measurement readiness.
[Emi ] Emissivity 1)
Emissivity can be set from 0.200 - 1.000. Some digital pyrometers have an extended emissiv-
ity. The range of adjustment is then automatically adapted. For restricted emissivity values an
invalid entry is possible (e.g. entry of 0.3 for pyrometers with an emissivity range of 0.4 - 1.0),
but is recognized by the pyrometer as the lowest permissible emissivity (0.4).
[Ut °C] Reflected ambient temperature which shall be compensated 4)
(Range of adjustment: OFF, –98.9 °C up to the high-end of the measurement range;
OFF = automatic compensation, normal pyrometer mode)
[I/II] Switch between one channel operating mode / ratio operating mode
[I/Fl] Switch between one channel operating mode / flame operating mode Fl)
[E1E2] Emissivity ratio ε1/ε2 2)
(adjustable from 0.800 to 1.250)
[%Off] Minimum intensity for ratio / flame measurement 2) Fl)
(ratio measuring: 2.0 % to 50.0 %; flame measuring: 0.0 % - 50.0 %)
[n-Fl] Soot factor for flame temperature measurement Fl)
(adjustable from 0.50 to 2.50)
[Xs ] Set value for regulators 3)
The set value can be anywhere within the limited measurement range.
(Settings: lowest to highest value in the measurement range)
[Xp %] Proportional band for regulators 3)
The proportional band is the range, within which there is a proportional connection between the
regulator deviation and the control variable change. (The "strengthening“ is
Kp = 100 % / Xp). If the proportional band is set at 0 % (!"strengthening“ = ∞), the regulator
operates as a two-point regulator.
A negative set value reverses the effective direction.
(possible entries: –999.9 % to +999.9 %)
[Ti I] Integration time constant (adjustment time) for regulators 3)
The adjustment time can be given in 2 formats:
In the range of 0.00 to 99.99 sec or from 0:01 min up to 99:99 min. In the first case, the integral
error is updated every 10 ms, in the second case every second. When Ti = 0, no Integration
part is calculated.
(possible entries: 00.00 sec to 99:99 min)
1) Only in 1 channel mode of a ISQ 2) only in quotient mode of a ISQ
3) Only with pyrometers with PID regulators 4) currently only with IN 5 plus; IN 5/5 plus
Fl) only for pyrometers with flame mode (IS 5/F)

15
[Td D] Differentiation time constants (delay time) for regulators 3)
The delay time can be given in two formats:
In the range of 0.00 to 99,99 s or from 0:01 min up to 99:99 min.
The differentiation portion is updated at a rate according to the set time. When Td = 0, no Dif-
ferentiation portion is calculated.
(possible entries: 00.00 sec to 99:99 min)
[Yx %] Maximum control output for regulator 3)
The displayed control output Ys can be limited to a maximum value of < 100 %. A negative
entry of the control output limit at reverses the direction that it operates.
(possible entries: -100 % to +100 %)
[t90 ]5) The response time t90 of themeasurement signal can be adjusted using a low-pass filter.
Longer response times can be useful when the measurement value fluctuates rapidly.
Response times: (OFF; 0.01, 0.05, 0.25, 1.00, 3.00 or 10.00 sec)
OFF = own time constant of the Pyrometer (see specification sheet)
[tClr]5) The measurement signal can be stored as a maximum value. Hold times for the maximum
value can be set to:
(OFF; 0.01, 0.5, 0.25, 1.00, 5.00 or 25.00 sec; Etrn (external); Auto)
When set to OFF the hold time is switched off and the current value is always displayed.
(For a description of hold time see 6.4. Operating the InfraWin PC Program)
[MnMx] Switching minimum value / maximum value hold 4)
„1 “ = maximum value; „–1 “ = minimum value
[°C/°F] Switching the display from °C <=> °F
Switching the display will only convert the display functions of the DA 6000, i.e. there is no
conversion of the calculations from the connected pyrometer. This can then result in rounding-
up errors during the transmission of parameters that contain temperature values.
[baud] Baud rate of the serial interface
The transmission speed of the interface can be set to the following values:
1200 Bd, 2400 Bd, 4800 Bd, 9600 Bd, 19.2 kBd and 38.4 kBd.
[addr] Serial interface Addresses for connected pyrometers (00 to 97):
(Just in online-mode of the pyrometer)
5.2.1. Special displays
[A00?]
...
[A30?]
Search display, until the DA 6000 has located a digital pyrometer at its interface. The Baud rate
is displayed on the main display, and the tested address on the menu display.
[-no-] Temporary display, which follows an attempt to set a parameter value, that is outside the per-
missible limits.
[off-] Temporary display which follows an attempt to change a parameter setting of a pyrometer when
it is in the offline operating mode.
[Wait] Temporary display by changing from address or baud rate.
[thEr] Waiting on temperature of Thermostat
[ChoP] Chopper-controls still in preparation
3) Only for pyrometers with PID regulator
4) As yet only for IN 5 plus; IN5/5 plus
5) It also takes effect first [t90 ].The response time t90 always has to be smaller than the set reset time.

16
Pressing the buttons on the display at the same time changes in the System menu [Sys ]. To
leave the Menu, press the PAR-button again after the following Menu displays.
[Code]Code for Service menu
[Soft]Display of Software version
[DevN] Display of the Device number
6. Order numbers
3 890 560 DA 6000-N with 85 to 265 V AC and 18 to 30 V DC supply, RS232 interface
3 890 570 DA 6000-N with 85 to 265 V AC and 18 to 30 V DC supply, RS485 interface
7. Additional information
7.1. Maintenance
The device has no components inside which require maintenance. Please only clean the front panel with a
dry cloth when necessary.
7.2. Packing instructions
To transport or store the instrument, please use the original box or a box padded with sufficient shock-
absorbing material. For storage in humid areas or shipment overseas, the device should be placed in welded
foil (ideally along with silicon gel) to protect it from humidity.
7.3. Warranty
The DA 6000-N from IMPAC Electronic GmbH has a warranty of two years from the invoice date. This war-
ranty covers manufacturing defects and faults which arise during operation only if they are the result of de-
fects caused by IMPAC Electronic GmbH. User-induced faults are not covered by this warranty.
7.4. Software warranty
The Windows compatible software was thoroughly tested on a wide range of windows operating systems and
in several world languages. Nevertheless, there is always a possibility that a windows or PC configuration or
some other unforeseen condition exists that would cause the software not to run smoothly. The manufacturer
assumes no responsibility or liability and will not guarantee the performance of the software. Liability regard-
ing any direct, or indirect damage caused by this software is excluded.
7.5. Limit of liability
IMPAC Electronic GmbH is not liable for any damages that arise from the use of any examples or processes
mentioned in this manual.
7.6. Copyright
All copyrights reserved. This document may not be copied or published, in part or whole, without the prior
written permission of IMPAC Electronic GmbH.

17
10. Index
A_____________________________________
Additional information........................................16
Ambient temperature.........................................14
B_____________________________________
Baud rate...........................................................15
Brief description ................................................ 13
C_____________________________________
Connecting the control input.............................12
Connection to mains .........................................12
Connections, electrical...................................... 11
Control inputs....................................................12
Copyright...........................................................16
D_____________________________________
Design features................................................. 10
Differentiation time constants............................15
Display, special.................................................15
E_____________________________________
Electrical connections .................................. 11/12
Emissivity..........................................................14
Emissivity ratio..................................................14
Enter..................................................................13
I______________________________________
Installation.........................................................13
Integration time constant...................................14
Interface connection.......................................... 12
J_____________________________________
Jumpers ............................................................12
L_____________________________________
Limit of liability................................................... 16
M_____________________________________
Maintenance......................................................16
Maximum control output....................................15
Maximum value hold .........................................15
Menu..................................................................13
Measurement ....................................................14
O_____________________________________
Order numbers..................................................16
P_____________________________________
Packing instructions ..........................................16
Pilot light output.................................................13
Power supply.....................................................11
Power supply connection ..................................12
Proportional band..............................................14
R_____________________________________
Reset, external..................................................13
Response time ..................................................15
S_____________________________________
Safety note ........................................................10
Scope of delivery...............................................10
Selecting parameters ........................................13
Soot factor.........................................................14
Software warranty .............................................16
Special displays.................................................15
Switching bridge................................................12
T_____________________________________
Technical details................................................11
W_____________________________________
Warranty............................................................16

IMPAC Electronic GmbH
Temperaturmessgeräte
Krifteler Str. 32
D - 60326 Frankfurt/Main
Tel.: [phone]
Fax: [phone]
Internet: www.ir-impac.com
E-Mail: [e-mail] 10/01
