Ingersoll-Rand 7A Series User manual

03539731
Edition 12
June 2020
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
ES
Spécications du produit
FR
Speciche prodotto
IT
Technische Produktdaten
DE
Productspecicaties
NL
Produktspecikationer
DA
Produktspecikationer
SV
Produktspesikasjoner
NO
Tuote-erittely
FI
Especicações do Produto
PT
Προδιαγραφές προϊόντος
EL
Specikacije izdelka
SL
Specikace výrobku
CS
Toote spetsikatsioon
ET
A termék jellemzői
HU
Gaminio techniniai duomenys
LT
Ierices specikacijas
LV
Informacje o Produkcie
PL
Технические характеристики изделия
RU
产品信息
ZH
製品仕様
JA
제품 상세
KO
Информация за Продукта
BG
Informaţii Privind Produsul
RO
Podaci o proizvodu
HR
Špecikácie produktu
SK
Air Drill
7A Series

2 03539731_ed12
4
7
5
32
1
9
6
48h
PMAX
24h
160h
8
10

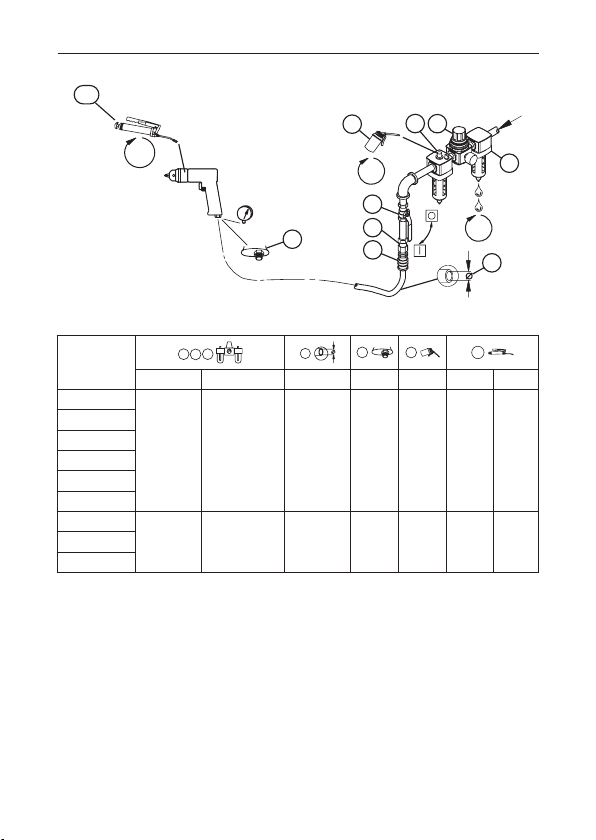

(Dwg. 16606576)
Models 13
25
6
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3
7ADXXX
C38341-810 C383D1-810 3/8" (9.5) 1/4" (6.3) 10 67 6
7AHXXX
7AJXXX
7AJJXXX
7AKXXX
7ALXXX
7AMXXX
C38341-810 C383D1-810 3/8" (9.5) 1/4" (6.3) 10 67 97ANXXX
7AQXXX

03539731_ed12 EN-1
EN
Product Safety Information
Intended Use:
These Air Drills are designed for drilling, honing, reaming and hole sawing.
For additional information refer to Product Safety Information Manual Form 04580353.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Models Type of
Handle
Free
Speed
Chuck
Capacity
Sound Level dB(A)
(EN ISO 15744)
Vibration (m/s²)
(EN ISO 28927-5)
rpm in (Nm) † Pressure (Lp) ‡ Power (Lw)Level *K
7ADST4 Pistol 20000 1/4 (6) 82.0 93.0 1.4 1.3
7ADST4-EU Pistol 20000 1/4 (6) 82.0 93.0 1.4 1.3
7AHST4 Pistol 6000 1/4 (6) -- -- < 2.5 ---
7AHST4-EU Pistol 6000 1/4 (6) -- -- < 2.5 ---
7AJST4 Pistol 4800 1/4 (6) 80.1 91.1 < 2.5 ---
7AJST4-EU Pistol 4800 1/4 (6) 80.1 91.1 < 2.5 ---
7AJJST4 Pistol 4000 1/4 (6) -- -- < 2.5 ---
7AJJST4-EU Pistol 4000 1/4 (6) -- -- < 2.5 ---
7AKST6 Pistol 3200 3/8 (10) 80.8 91.8 < 2.5 ---
7AKST6-EU Pistol 3200 3/8 (10) 80.8 91.8 < 2.5 ---
7ALST6 Pistol 2400 3/8 (10) 79.3 --- 2.5 0.8
7ALST6-EU Pistol 2400 3/8 (10) 79.3 --- 2.5 0.8
7AMST6 Pistol 1400 3/8 (10) 79.5 --- 2.5 0.8
7AMST6-EU Pistol 1400 3/8 (10) 79.5 --- 2.5 0.8
7ANST8 Pistol 900 1/2 (13) 81.1 92.1 2.5 0.8
7ANST8-EU Pistol 900 1/2 (13) 81.1 92.1 2.5 0.8
7AQST8 Pistol 600 1/2 (13) 81.1 92.1 2.5 0.8
7AQST8-EU Pistol 600 1/2 (13) 81.1 92.1 2.5 0.8
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

EN-2 03539731_ed12
EN
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-
nects. See drawing 16606576 and table on page 2. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease - through tting
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

03539731_ed12 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Estos taladros neumáticos están diseñados para taladrar, escariar y recticar oricios.
Para más información, consulte el formulario 04580353 del Manual de información de
seguridad del producto.
Los manuales pueden descargarse en ingersollrandproducts.com
Especicaciones del Producto
Modelos Tipo de
Empuñadura
Velocidad
Libre
Capacidad
de Pinza
Nivel Sonoro dB(A)
(EN ISO 15744)
Vibración (m/s²)
(EN ISO 28927-5)
rpm Pulgadas
(Nm)
† Presión
(Lp)
‡ Potencia
(Lw)Nivel *K
7ADST4 Pistola 20000 1/4 (6) 82.0 93.0 1.4 1.3
7ADST4-EU Pistola 20000 1/4 (6) 82.0 93.0 1.4 1.3
7AHST4 Pistola 6000 1/4 (6) -- -- < 2.5 ---
7AHST4-EU Pistola 6000 1/4 (6) -- -- < 2.5 ---
7AJST4 Pistola 4800 1/4 (6) 80.1 91.1 < 2.5 ---
7AJST4-EU Pistola 4800 1/4 (6) 80.1 91.1 < 2.5 ---
7AJJST4 Pistola 4000 1/4 (6) -- -- < 2.5 ---
7AJJST4-EU Pistola 4000 1/4 (6) -- -- < 2.5 ---
7AKST6 Pistola 3200 3/8 (10) 80.8 91.8 < 2.5 ---
7AKST6-EU Pistola 3200 3/8 (10) 80.8 91.8 < 2.5 ---
7ALST6 Pistola 2400 3/8 (10) 79.3 --- 2.5 0.8
7ALST6-EU Pistola 2400 3/8 (10) 79.3 --- 2.5 0.8
7AMST6 Pistola 1400 3/8 (10) 79.5 --- 2.5 0.8
7AMST6-EU Pistola 1400 3/8 (10) 79.5 --- 2.5 0.8
7ANST8 Pistola 900 1/2 (13) 81.1 92.1 2.5 0.8
7ANST8-EU Pistola 900 1/2 (13) 81.1 92.1 2.5 0.8
7AQST8 Pistola 600 1/2 (13) 81.1 92.1 2.5 0.8
7AQST8-EU Pistola 600 1/2 (13) 81.1 92.1 2.5 0.8
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para
pruebas reconocidos internacionalmente. Es posible que la exposición del usuario en
una aplicación especíca de herramienta diera de estos resultados. Por lo tanto, la
mediciones in situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación
especíca.

ES-2 03539731_ed12
ES
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento
(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos
inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una
contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice
un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno
para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el
acoplamiento se desconecte. Consulte la dibujo 16606576 y la tabla en la página 2. La frecuencia
de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días
y m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa - por el engrasador
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por
un Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

03539731_ed12 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces perceuses pneumatiques sont conçues pour les opérations de perçage, d’alésage et de
découpe circulaire.
Pour des informations complémentaires, utilisez le formulaire 04580353 pour obtenir le
manuel d’information de sécurité du produit Perceuse pneumatique.
Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com
Spécications du Produit
Modèles Type de
Poignée
Vitesse
Libre
Capacité
de la Pince
Niveau Acoustique dB(A)
(EN ISO 15744)
Vibration (m/s²)
(EN ISO 28927-5)
rpm Pounces
(Nm)
† Pression
(Lp)
‡ Puissance
(Lw)Niveau *K
7ADST4 Pistolet 20000 1/4 (6) 82.0 93.0 1.4 1.3
7ADST4-EU Pistolet 20000 1/4 (6) 82.0 93.0 1.4 1.3
7AHST4 Pistolet 6000 1/4 (6) -- -- < 2.5 ---
7AHST4-EU Pistolet 6000 1/4 (6) -- -- < 2.5 ---
7AJST4 Pistolet 4800 1/4 (6) 80.1 91.1 < 2.5 ---
7AJST4-EU Pistolet 4800 1/4 (6) 80.1 91.1 < 2.5 ---
7AJJST4 Pistolet 4000 1/4 (6) -- -- < 2.5 ---
7AJJST4-EU Pistolet 4000 1/4 (6) -- -- < 2.5 ---
7AKST6 Pistolet 3200 3/8 (10) 80.8 91.8 < 2.5 ---
7AKST6-EU Pistolet 3200 3/8 (10) 80.8 91.8 < 2.5 ---
7ALST6 Pistolet 2400 3/8 (10) 79.3 --- 2.5 0.8
7ALST6-EU Pistolet 2400 3/8 (10) 79.3 --- 2.5 0.8
7AMST6 Pistolet 1400 3/8 (10) 79.5 --- 2.5 0.8
7AMST6-EU Pistolet 1400 3/8 (10) 79.5 --- 2.5 0.8
7ANST8 Pistolet 900 1/2 (13) 81.1 92.1 2.5 0.8
7ANST8-EU Pistolet 900 1/2 (13) 81.1 92.1 2.5 0.8
7AQST8 Pistolet 600 1/2 (13) 81.1 92.1 2.5 0.8
7AQST8-EU Pistolet 600 1/2 (13) 81.1 92.1 2.5 0.8
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB
* K = incertitude de mesure (Vibration)
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.

FR-2 03539731_ed12
FR
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16606576 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Graisse - pour le raccordement
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus
proche.

03539731_ed12 IT-1
IT
Informazioni Sulla Sicurezza del Prodotto
Uso Consentito:
I trapani pneumatici sono adatti per operazioni di foratura, levigatura, e forature con seghe.
Per ulteriori informazioni, consultare il modulo 04580353 del Manuale informazioni sulla
sicurezza prodotto relativo ai trapani pneumatici.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com
Speciche Prodotto
Modelli Tipo di
Impugnatura
Velocità
a Vuoto
Capacità
del
Portapunta
Livello Acustico dB(A)
(EN ISO 15744)
Vibrazioni (m/s²)
(EN ISO 28927-5)
giri al
Minuto Pollici (Nm) † Pressione (Lp)
‡ Potenza
(Lw)Livello *K
7ADST4 Impugnatura 20000 1/4 (6) 82.0 93.0 1.4 1.3
7ADST4-EU Impugnatura 20000 1/4 (6) 82.0 93.0 1.4 1.3
7AHST4 Impugnatura 6000 1/4 (6) -- -- < 2.5 ---
7AHST4-EU Impugnatura 6000 1/4 (6) -- -- < 2.5 ---
7AJST4 Impugnatura 4800 1/4 (6) 80.1 91.1 < 2.5 ---
7AJST4-EU Impugnatura 4800 1/4 (6) 80.1 91.1 < 2.5 ---
7AJJST4 Impugnatura 4000 1/4 (6) -- -- < 2.5 ---
7AJJST4-EU Impugnatura 4000 1/4 (6) -- -- < 2.5 ---
7AKST6 Impugnatura 3200 3/8 (10) 80.8 91.8 < 2.5 ---
7AKST6-EU Impugnatura 3200 3/8 (10) 80.8 91.8 < 2.5 ---
7ALST6 Impugnatura 2400 3/8 (10) 79.3 --- 2.5 0.8
7ALST6-EU Impugnatura 2400 3/8 (10) 79.3 --- 2.5 0.8
7AMST6 Impugnatura 1400 3/8 (10) 79.5 --- 2.5 0.8
7AMST6-EU Impugnatura 1400 3/8 (10) 79.5 --- 2.5 0.8
7ANST8 Impugnatura 900 1/2 (13) 81.1 92.1 2.5 0.8
7ANST8-EU Impugnatura 900 1/2 (13) 81.1 92.1 2.5 0.8
7AQST8 Impugnatura 600 1/2 (13) 81.1 92.1 2.5 0.8
7AQST8-EU Impugnatura 600 1/2 (13) 81.1 92.1 2.5 0.8
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica
applicazione.

IT-2 03539731_ed12
IT
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16606576 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Ingrassaggio - attraverso il raccordo
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.
