Ingersoll-Rand D5241 User manual

TL-D5200-PIM
Edition 4
July 2023
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
ES
Spécications du produit
FR
Speciche prodotto
IT
Technische Produktdaten
DE
Productspecicaties
NL
Produktspecikationer
DA
Produktspecikationer
SV
Produktspesikasjoner
NO
Tuote-erittely
FI
Especicações do Produto
PT
Προδιαγραφές προϊόντος
EL
Specikacije izdelka
SL
Špecikácie produktu
SK
Specikace výrobku
CS
Toote spetsikatsioon
ET
A termék jellemzői
HU
Gaminio techniniai duomenys
LT
Ierices specikacijas
LV
Informacje o produkcie
PL
Технические характеристики изделия
RU
产品信息
ZH
製品仕様
JA
제품 상세
KO
Podaci o proizvodu
HR
BG Информация за продукта
RO Informaţii privind produsul

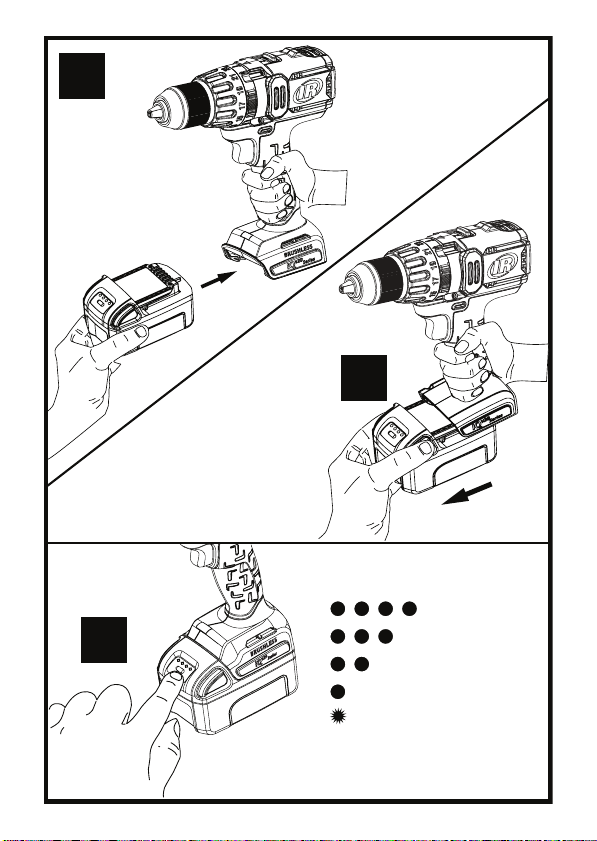

Cordless Hammer Drill/Driver - D5241
Cordless Drill/Driver - D3141

1
3
= 100-75%
= 75-50%
= 50-25%
= 25-10%
= 10-0%
2

TL-D5200-PIM_ed4 EN-1
EN
Product Safety Information
Intended Use:
These Cordless Hammer Drills/Drivers are designed for drilling, honing, reaming, hole sawing,
and driving threaded fasteners.
WARNING
⚠WARNING: Read all safety warnings, instructions, illustrations, and specications
provided with this power tool. Failure to follow the warnings and instructions may result in
electric shock, re and/or serious injury. Save all warnings and instructions for future reference.
●Responsibly recycle or dispose of batteries. Do not puncture or burn batteries. Improper
disposal may endanger the environment or cause personal injury.
●Only use Tools with appropriate voltage Ingersoll Rand batteries and charger. Use of any
other batteries may create a risk of re, personal injury or property damage.
For additional information, refer to Cordless Hammer Drill/Driver Product Safety Manual
Form 04581153, Battery Charger Safety Information Manual Form 10567832 and Battery
Safety Information Manual Form 10567840.
Manuals can be downloaded from ingersollrand.com
Product Specications
Models Voltage Free Speed Max. Torque Impacts per Min.
V, DC High (rpm) Low (rpm) in-lb (N-m) High (IPM) Low (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Models
Drive Sound Level dB(A)
(EN 62841)
Vibration
(m/s2)
(EN 62841)
Impacting Vibration
(m/s2)
(EN 62841)
Type Size
inch (mm)
† Pressure
(Lp)
‡ Power
(Lw)Level *K Level *K
D5241 Chuck 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
5026893
Conforms to UL STD. 62841-1 & 62841-2-1.
Certied to CSA STD. C22.2 No. 62841-1 & 62841-2-1.
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards.The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

EN-2 TL-D5200-PIM_ed4
EN
Parts and Maintenance
Tool repair and maintenance should only be carried out by an Authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
Environmental Protection
When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance
with all applicable standards and regulations (local, state, country, federal, etc.). Improper
disposal may endanger environment.

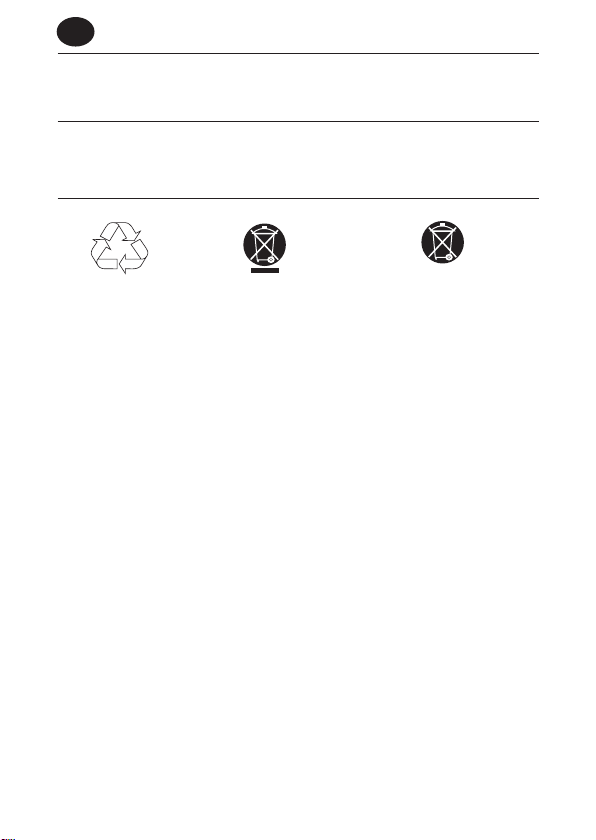

Symbol Identication
Li-ion
Return waste material
for recycling.
Do not dispose of this product
with household waste material.
Product contains Lithium-ion.
Do not dispose of this product with
household waste material.
Original instructions are in English. Other languages are a translation of the original instructions.

TL-D5200-PIM_ed4 ES-1
ES
Información de seguridad sobre el Producto
Uso Indicado:
Estos martillo taladros inalámbricos están diseñados para taladrar, alar, escariar, agujerear y
apretar elementos de jación roscados.
ADVERTENCIA
⚠ADVERTENCIA: Consulte todas las advertencias de seguridad, instrucciones,
ilustraciones y especicaciones que acompañan a esta herramienta motorizada. No
respetar los avisos e instruccines puede resultar en descarga eléctrica, incendio o daños graves.
Guarde todos los avisos e instrucciones para su futura consulta.
●Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las
baterías. La eliminación inadecuada de las pilas puede poner en peligro el medio ambiente o
provocar lesiones corporales.
●Utilice sólo herramientas con baterías y cargadores Ingersoll Rand de la tensión apropiada.
El uso de otras baterías puede provocar incendios, lesiones corporales o daños materiales.
Para obtener más información consulte el ormulario 04581153 del manual de seguridad
de producto del taladro inalámbrico martillo, el formulario 10567832 del manual de
información de seguridad del cargador de baterías y el formulario 10567840 del manual
de información de seguridad de la batería.
Los manuales pueden descargarse desde ingersollrand.com
Especicaciones del Producto
Modelos
Tensión Veloc. Libre Par Máximo Impactos por min.
V, DC Rápida (rpm) Lenta (rpm) in-lb (N-m) Alto (IPM) Bajo (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Modelos
Accionamiento Potencia Sonora dB(A)
(EN 62841)
Vibración
(m/s2)
(EN 62841)
Impacto
Vibración (m/s
2
)
(EN 62841)
Tipo Tamaño
Pulgadas (mm)
† Presión
(Lp)
‡ Potencia
(Lw)Nivel *K Nivel *K
D5241 portabrocas 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
5026893
Cumple la norma UL STD. 62841-1 & 62841-2-1.
Cuenta con la certicación CSA STD. C22.2 Nº 62841-1 & 62841-2-1.

ES-2 TL-D5200-PIM_ed4
ES
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para pruebas
reconocidos internacionalmente. Es posible que la exposición del usuario en una aplicación
especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in situ se
deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Piezas y Mantenimiento
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.
Protección del Medio Ambiente
Cuando haya nalizado la vida útil del producto de Ingersoll Rand, deberá reciclarlo según las
normas y reglamentos vigentes (locales, estatales, nacionales, federales, etc.). La eliminación
inadecuada de las baterías puede poner en peligro el medio ambiente.
Identicación de Símbolos
Li-ion
Recicle este
producto.
No se deshaga de este
producto de la forma habitual.
Este producto contiene litio-ion. No se deshaga
de este producto de la forma habitual.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.

TL-D5200-PIM_ed4 FR-1
FR
Consignes de sécurité du Produit
Utilisation prévue:
Ces perceuses Marteau sans l sont conçues pour des opérations de perçage, d’alésage, de
découpe circulaire et pour des éléments de xation letés.
AVERTISSEMENT
⚠AVERTISSEMENT: Lisez attentivement tous les avertissements, instructions, illustrations
et spécications de sécurité fournis avec cet outil. Ne pas suivre les avertissements et
instructions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures
graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles
consultations ultérieures.
●Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler les
piles. Une élimination incorrecte des piles peut nuire à l’environnement ou causer des blessures.
●N’utilisez les outils qu’avec des piles et chargeurs Ingersoll Rand de tension appropriée.
L’utilisat ion d’autres piles peut constituer un risque d’incendie, de blessure ou de dégâts matériels.
Pour plus d’informations, consultez le formulaire 04581153 du manuel de sécurité des
Marteau perceuses sans l, le formulaire 10567832 du manuel Informations de sécurité du
chargeur de batteries, le formulaire 10567840 du manuel Informations de sécurité des piles.
Les manuels peuvent être téléchargés sur le site ingersollrand.com
Spécications du produit
Modèles Tension Vitesse à Vide Couple Max. Impacts par minute.
V, DC Haut (trmn) Bas (trmn) in-lb (N-m) Haut (IPM) Bas (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Modèles
Entraînement Niveau Sonore dB(A)
(EN 62841)
Vibration
(m/s2)
(EN 62841)
Impact
Vibration (m/s2)
(EN 62841)
Type Taille
Pouces (mm)
† Pression
(Lp)
‡ Puissance
(Lw)Niveau *K Niveau *K
D5241 mandrin 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA = incertitude de mesure 3dB
‡ KwA = incertitude de mesure 3dB
* K = incertitude de mesure (Vibration)
5026893
Conforme à UL STD. 62841-1 & 62841-2-1.
Conforme à CSA STD. C22.2 No 62841-1 & 62841-2-1.

FR-2 TL-D5200-PIM_ed4
FR
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Pièces Détachées et Maintenance
Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.
Protection de L’environnement
Après expiration de la durée de vie du produit électrique Ingersoll Rand, ce dernier doit être
recyclé conformément à toutes les normes et réglementations en vigueur (locales, nationales,
fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.
Identication des Symboles
Li-ion
Retourner les
déchets pour
recyclage.
Ne pas mettre ce produit
au rebut avec les déchets
ménagers.
Ce produit contient du lithium-ion.
Ne pas mettre ce produit au rebut avec
les déchets ménagers.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.

TL-D5200-PIM_ed4 IT-1
IT
Informazioni sulla Sicurezza del Prodotto
Utilizzo:
Questi Martello trapani/cacciaviti portatili sono progettati per operazioni di perforazione,
levigatura, alesatura, foratura e inserimento di dispositivi di ssaggio lettati.
AVVERTIMENTO
⚠AVVERTIMENTO: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni
e le speciche fornite insieme all’utensile elettrico. ll mancato rispetto delle istruzioni e delle
avvertenze potrebbe comportare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le
avvertenze e le istruzioni come riferimento futuro.
●Riciclare o smaltire le batterie in modo responsabile. Non forare né bruciare le batterie.
Uno smaltimento inadeguato può mettere in pericolo l’ambiente o provocare lesioni siche.
●Utilizzare gli utensili esclusivamente con le batterie del voltaggio corretto e il caricabatterie
Ingersoll Rand. L’utilizzo di altre batterie può innescare inc endi, provocare lesioni siche o danni
materiali.
Per ulteriori informazioni, consultare il modulo 04581153 del Manuale sulla sicurezza del
prodotto Martello trapani/cacciavitiTrapano portatile, il modulo 10567832 del Manuale
informazioni sulla sicurezza del caricabatteria e il modulo 10567840 del Manuale
informazioni sulla sicurezza delle batterie.
I manuali possono essere scaricati dal sito ingersollrand.com
Speciche del Prodotto
Modelli
Tensione Velocità a vuoto Coppia max. Impulsi al minuto.
V, DC Alta
(giri/min.)
Bassa
(giri/min.) in-lb (N-m) Alta (IPM) Bassa (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Modelli
Attacco
Livello di rumorosità
dB(A)
(EN 62841)
vibrazione
(m/s2)
(EN 62841)
A impulsi
vibrazione (m/s
2
)
(EN 62841)
Tipo Dimensioni
Pollici (mm)
† Pressione
(Lp)
‡ Potenza
(Lw)Livello *K Livello *K
D5241 mandrino 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA= imprecisione della misurazione 3dB
‡ KwA= imprecisione della misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
5026893
Conforme a UL STD. 62841-1 & 62841-2-1.
Certicato secondo CSA STD. C22.2 N. 62841-1 & 62841-2-1.

IT-2 TL-D5200-PIM_ed4
IT
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno specico
strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario utilizzare le
misurazioni in loco per determinare il livello di pericolo della specica applicazione.
Ricambi e Manutenzione
La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di
assistenza autorizzato.
Per qualsiasi comunicazione, rivolgersi all’ucio o al distributore Ingersoll Rand più vicino.
Protezione Ambientale
Raggiunto il limite di operatività del prodotto elettrico Ingersoll Rand, riciclarlo secondo
gli standard e le normative vigenti (a livello locale, regionale, statale, ecc.). Uno smaltimento
inadeguato può rappresentare un rischio per l’ambiente.
Identicazione dei Simboli
Li-ion
Restituire il materiale di
scarto per il riciclaggio.
Non smaltire questo
prodotto insieme ai
riuti domestici.
Il prodotto contiene ioni di litio.
Non smaltire questo prodotto insieme ai
riuti domestici.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.

TL-D5200-PIM_ed4 DE-1
DE
Informationen zur Produktsicherheit
Vorgesehene Verwendung:
Diese kabellosen Hämmern Bohrmaschinen/Antriebe wurden für das Bohren, Honen, Ausbohren,
Bohren von Löchern und Eindrehen von Gewinde-Befestigungselementen entwickelt.
WARNUNG
⚠WARNUNG: Lesen Sie alle dem Werkzeug beiliegenden Sicherheitshinweise,
Anweisungen, Illustrationen und Spezikationen gründlich durch. Eine Nichteinhaltung der
Hinweise und Anweisungen kann zu Elektroschock, Bränden und/oder schweren Verletzungen
führen. Heben Sie alle Hinweise und Anweisungen zur künftigen Bezugnahme auf.
●Verantwortungsbewusstes Recycling oder Entsorgen der Akkus. Die Akkus nicht
anstechen/anbohren oder verbrennen. Eine unkorrekte Entsorgung kann die Umwelt
gefährden und zu Verletzungen führen.
●Die Werkzeuge nur mit Ingersoll Rand-Akkus und -Ladegerät mit der entsprechenden
Spannung verwenden. Die Verwendung anderer Akkus kann zu einer Brandgefahr, Verletzungen
oder Sachschäden führen.
Für zusätzliche Informationen siehe das Handbuch Produktsicherhei kabellose Hämmern
Bohrmaschinen, Formblatt 04581153, Handbuch Produktsicherheitsinformation
Akkuladegerät, Formblatt 10567832, Handbuch Produktsicherheitsinformation Akku,
Formblatt 10567840.
Handbücher können unter ingersollrand.com heruntergeladen werden.
Technische Produktdaten
Modelle
Spannung Nenndrehzahl Max. Drehmoment Schläge pro Minute
V, Gleichstrom
Hoch
(U/min)
Niedrig
(U/min)
Zoll-engl. Pfund
(N-m) Hoch (IPM) Niedrig (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Modelle
Antrieb Geräuschpegel dB(A)
(EN 62841)
Vibrations
(m/s2)
(EN 62841)
Schlagen
Vibrations (m/s2)
(EN 62841)
Typ Größe
Zoll (mm)
† Druck
(Lp)
‡ Leistung
(Lw)Spegel *K Spegel *K
D5241 Bohrfutter 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit
* K = Messunsicherheit (Schwingungs)
5026893
Entspricht dem UL STD. 62841-1 & 62841-2-1.
Zertiziert nach CSA STD. C22.2 Nr. 62841-1 & 62841-2-1.

DE-2 TL-D5200-PIM_ed4
DE
WARNUNG
Schall-und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.
Teile und Wartung
Die Reparatur und Wartung von Werkzeugen darf nur von einem autorisierten Wartungs-und
Reparatur-Center durchgeführt werden.
Führen Sie jedwede Kommunikation bitte über das nächste Ingersoll Rand-Büro oder eine
entsprechende Werksvertretung.
Umweltschutz
Ist die Lebensdauer dieses Elektrogerätes von Ingersoll Rand beendet, muss es in
Übereinstimmung mit allen anwendbaren Normen und Vorschriften (lokal, einzelstaatlich,
bundesstaatlich etc.) recycelt werden. Unkorrekte Entsorgung kann zu einer Gefährdung der
Umwelt führen.
Symbolkennzeichnung
Li-ion
Abfallmaterial zum
Recycling abgeben.
Dieses Produkt nicht mit
Haushaltsabfall entsorgen.
Produkt enthält Lithium. Dieses Produkt
nicht mit Haushaltsabfall entsorgen.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um
ein Übersetzung der Originalanleitung.

TL-D5200-PIM_ed4 NL-1
NL
Productveiligheidsinformatie
Bedoeld gebruik:
Deze snoerloze hakhamers boormachines/schroevendraaiers zijn bedoeld voor boren, honen,
ruimen, gaten zagen en het schroeven van schroefdraadbevestigingen.
WAARSCHUWING
⚠ WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, weergaven en
specicaties die met dit elektrische gereedschap zijn meegeleverd. Het niet naleven van
de waarschuwingen en instructies kan een elektrische schok, brand en/of andere ernstige
verwondigen voor gevolg hebben. Houd alle waarschuwingen en instructies bij voor later gebruik.
●Zorg voor een verantwoorde afvoer van accu’s of recycle deze. Niet in de accu boren en
deze niet verbranden. Het niet op gepaste wijze afvoeren van accu’s kan gevaar opleveren
voor het milieu of lichamelijk letsel veroorzaken.
●Gebruik gereedschappen alleen met Ingersoll Rand accu’s en acculaders van de juiste
spanning. Het gebruik van andere accu’s kan risico op brand, lichamelijk letsel of materiële
schade veroorzaken.
Raadpleeg formulier 04581153 in de produ ctveiligheidshandleiding van de snoerloze
hakhamers boormachine, formulier 10567832 in de veiligheidshandleiding van de
acculader en formulier 10567840 in de veiligheidshandleiding van de accu voor
aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf ingersollrand.com
Productspecicaties
Modellen
Spanning Onbelast Toerental Max. Koppel Slagen per minuut
V, DC Hoog
(omw/min)
Laag
(omw/min) in-lb (N-m) Hoog (IPM) Laag (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Modellen
Aandrijving
Geluidsniveau
dB(A)
(EN 62841)
Trillingsn
iveau (m/s2)
(EN 62841)
Slagen
Trillingsniveau (m/s
2
)
(EN 62841)
Type Afmeting
inch (mm)
† Druk
(Lp)
‡ Vermogen
(Lw)
Niveau *K Niveau *K
D5241
boorkop 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA = 3dB meetonnauwkeurigheid
‡ KwA = 3dB meetonnauwkeurigheid
* Meetonnauwkeurigheid bij K (Trillings)
5026893
voldoet aan UL STD. 62841-1 & 62841-2-1.
gecerticeerd conform CSA STD. C22.2 No. 62841-1 & 62841-2-1.

NL-2 TL-D5200-PIM_ed4
NL
WAARSCHUWING
Geluids-en vibratiewaarden worden gemeten in overeenstemming met internationaal
erkende testnormen. De blootstelling van een gebruiker bij een specieke toepassing van
gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen
worden genomen om het gevaarniveau in die specieke toepassing te bepalen.
Onderdelen en Onderhoud
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Voor alle communicatie wendt u zich tot de dichtstbijzijnde Ingersoll Rand vestiging of dealer.
Milieubescherming
Als het elektrische Ingersoll Rand product niet meer wordt gebruikt vanwege ouderdom,
slijtage of defecten, moet het worden gerecycled. Houd u in dat verband aan de geldende
normen en regels (overheid, bedrijf, enz.). Het niet op gepaste wijze afvoeren, kan gevaar
opleveren voor het milieu.
Identicatie van Symbolen
Li-ion
Stuur afvalmateriaal
terug voor recycling.
Voeg dit product niet bij
huishoudelijk afvalmateriaal.
Product bevat Lithium-ion. Voeg dit product
niet bij huishoudelijk afvalmateriaal.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.

TL-D5200-PIM_ed4 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Disse ledningsfri ufthamre bor/drev er udformet til boring, honing, fræsning, hulsavning og drift
af gevindskårne lukkemekanismer.
ADVARSEL
⚠ ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specikationer,
der følger med el-værktøjet. Hvis ikke advarslerne og vejledningen følges, kan det føre
til elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og vejledninger til
fremtidig reference.
●Genbrug eller bortskaf batterierne på forsvarlig vis. Stik ikke hul i eller afbrænd
batterierne. Ukorrekt bortskaelse kan skade miljøet eller forårsage personskade.
●Brug kun værktøjerne med Ingersoll Rand-oplader og-batterier med den korrekte
spænding. Brugen af andre batterier kan skabe risiko for brand, personskade eller
ejendomsbeskadigelse.
For yderligere information henvises der til formular 04581153 i vejledningen med
produktsikkerhedsinformation til det ledningsfri ufthamre bor, formular 10567832 i
vejledningen med sikkerhedsinformation til batteriopladeren samt formular 10567840 i
vejledningen med sikkerhedsinformation til batteriet.
Vejledninger kan downloades fra ingersollrand.com
Produktspecikationer
Model Spænding Fri Hastighed Maks. Moment Slag pr.Minut
V, DC Høj (rpm) Lav (rpm) tommer-pund (N-m) Høj (IPM) Lav (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Model
Drev
Lydniveau dB(A)
(EN 62841)
Vibration
sniveau (m/s2
(EN 62841)
Eekt Vibrationsn
iveau (m/s2
(EN 62841)
Type Størrelse
Tommer (mm)
† Tryk
(Lp)
‡ Eekt
(Lw)Niveau *K Niveau *K
D5241 patron 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed
* K = måleusikkerhed (Vibrations)
5026893
I overensstemmelse med UL STD. 62841-1 & 62841-2-1.
Certiceret til CSA STD. C22.2 Nr. 62841-1 & 62841-2-1.

DA-2 TL-D5200-PIM_ed4
DA
ADVARSEL
Lyd-og vibrationsværdier blev målt i overensstemmelse med internationalt anerkendte
teststandarder. Brugerens eksponering under en specik værktøjsanvendelse kan adskille
sig fra disse resultater. Derfor bør der anvendes stedspecikke målinger til at bedømme
fareniveauet for denne specikke anvendelse.
Dele og Vedligeholdelse
Reparation og vedligeholdelse af værktøjet må kun foretages af et autoriseret servicecenter.
Al korrespondance bedes stilet til det nærmeste Ingersoll Rand-kontor eller-distributør.
Miljøbeskyttelse
Når brugstiden for Ingersoll Rand-el-produktet er udløbet, skal det sendes til genbrug
i overensstemmelse med alle gældende standarder og regler (lokale, landsdækkende,
europæiske, osv.). Forkert bortskaelse kan skade miljøet.
Symbolidentikation
Li-ion
Returnér
aald mhp.
genbrug.
Dette produkt må ikke
bortskaes med almindeligt
aald.
Produktet indeholder litiumion. Dette produkt
må ikke bortskaes med almindeligt aald.
Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale vejledning.

TL-D5200-PIM_ed4 SV-1
SV
Produktsäkerhetsinformation
Avsedd användning:
Dessa sladdlösa hammare borrmaskiner/dragare är utformade för borrning, honing, brotschning,
hålsågning och dragning av gängade fästelement.
VARNING
⚠VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specikationer
som levereras tillsammans med detta elverktyg. Om du inte följer varningar och instruktioner
riskerar du att utsätta dig för elstötar, brand och/eller allvarliga skador. Spara alla varningar och
instruktioner för framtida referens.
●Återvinn eller kassera batterierna på ett ansvarsfullt sätt. Punktera eller bränn inte
batterierna. Olämplig kassering kan skada miljön eller orsaka personskada.
●Använd endast verktygen med Ingersoll Rand batterier och laddare med lämplig spänning.
Att använda några andra batterier kan skapa en brandfara, personskada eller sakskada.
För mer information, se säker hetsinform ation för sladdlösa hammare borrmaskiner
Form 04581153, säkerhetsinformation för batteriladdare Form 10567832 och
säkerhetsinformation för batteri Form 10567840.
Manualerna kan laddas ner från ingersollrand.com
Produktspecikationer
Modeller
Spänning Fri Hastighet MaximaltMoment Slag per Minut
V, likström Högt
(varv/min)
Lågt
(varv/min) in-lb (N-m) Högt (IPM) Lågt (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Modeller
Drivning Ljudnivå dB(A)
(EN 62841)
Vibrationsnivå
(m/s2)
(EN 62841)
Slag
Vibrationsnivå (m/s2)
(EN 62841)
Typ Storlek
Skyddets (mm)
† Tryck
(Lp)
‡ Eekt
(Lw)Niva *K Niva *K
D5241 Chuck 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhe
* K = mätosäkerhet (Vibrations)
5026893
Uppfyller kraven i UL STD. 62841-1 & 62841-2-1.
certierad enligt CSA STD. C22.2 Nr. 62841-1 & 62841-2-1.

SV-2 TL-D5200-PIM_ed4
SV
VARNING
Värden för ljud och vibrationer har mätts upp i enlighet med etablerade internationella
teststandarder. Användarens exponering vid en viss användning av ett verktyg kan skilja
sig från dessa resultat. Därför bör mätningar göras på plats för att bedöma risken vid den
specika användningen.
Delar och Underhåll
Reparation och underhåll på verktyg bör bara utföras av en auktoriserad reparationsverkstad.
All kommunikation hänvisas till närmaste Ingersoll Rand-kontor eller-distributör.
Miljöskydd
När verktygets livslängd Ingersoll Rand har förutit måste det återvinnas i enlighet med alla
tillämpbara regler och lagar (lokala, kommunala, statliga etc.). Olämplig kassering kan skada miljön.
Identiering av Symboler
Li-ion
Returnera kasserat
material för återvinning.
Kassera inte den här
produkten tillsammans med
hushållssopor.
Produkten innehåller litiumjon.
Kassera inte den här produkten
tillsammans med hushållssopor.
Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av
originalinstruktionerna.

TL-D5200-PIM_ed4 NO-1
NO
Sikkerhetsinformasjon for Produktet
Tiltenkt bruk:
Disse trådløse hammere bor/drivmekanismer er designet til å bore, nslipe, opprømme, hullsage
og drive gjengede festeanordninger.
ADVARSEL
⚠ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesikasjoner
som følger med elektroverktøyet. Manglende etterlevelse av advarsler og instruksjoner kan
føre til elektrisk sjokk, brann og/eller alvorlig skade. Ta vare på alle advarsler og instruksjoner til
senere bruk.
●Batterier skal gjenvinnes eller avhendes på en forsvarlig måte. Punkter eller brenn ikke
batterier. Feilavhending kan utgjøre en miljøfare eller føre til personskade.
●Bruk bare verktøy med Ingersoll Rand batterier med korrekt spenning. Bruk av andre
batterier kan utgjøre en fare for brann, personskade eller eiendomsskade.
For ytterligere informasjon henvises det til skjema 04581153 i sikkerhetshåndboken til
trådløse hammere boret, samt skjema 10567832 i sikkerhetshåndboken til batteriladeren
og skjema 10567840 i sikkerhetshåndboken til batteriet.
Håndbøker kan lastes ned fra ingersollrand.com
Produktspesikasjoner
Modeller
Spenning Fri Hastighet Maksimum
Vridningsmoment Slag per Minutt
V, DC Høy (o/min) Lav (o/min) fot-pund (N-m) Høy (IPM) Lav (IPM)
D5241 20 0-1,800 0-500 1,100 (125) 0-28,000 0-8,000
D3141 370 (42) --- ---
Modeller
Drivmekanisme Lydnivå dB(A)
(EN 62841)
Vibrasjons
(m/s2)
(EN 62841)
Slag Vibrasjons
(m/s2)
(EN 62841)
Type Størrelse
tommer (mm)
† Trykk
(Lp)
‡ Eekt
(Lw)Nivå *KNivå *K
D5241 Chuck 1/2 (13) 94 105 1.4 0.6 11.9 3.6
D3141 71 82 1.5 0.7 --- ---
† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet
* K = måleusikkerhet (Vibrasjons)
5026893
I henhold til UL STD. 62841-1 & 62841-2-1.
sertisert til CSA STD. C22.2 No. 62841-1 & 62841-2-1.

NO-2 TL-D5200-PIM_ed4
NO
ADVARSEL
Lyd-og vibrasjonsverdiene ble målt i samsvar med internasjonalt anerkjente teststandarder.
Eksponeringen for brukeren i et bestemt bruksområde for verktøyet kan variere fra disse
resultatene. Derfor bør målingene på stedet benyttes for å avgjøre farenivået i det bestemte
bruksområdet.
Reservedeler og Vedlikehold
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Alle kommunikasjoner henvises til nærmeste Ingersoll Rand kontor eller distributør.
Miljøbeskyttelse
Et gammelt Ingersoll Rand kraftverktøy skal gjenvinnes i henhold til gjeldende standarder og
regelverk (lokale og statlige). Feilavhending kan utgjøre en miljøfare.
Symbolidentikasjon
Li-ion
Returner avfallsmateriale
for gjenvinning.
Kast ikke produktet sammen
med husholdningsavfall.
Produktet inneholder litium-ion.
Kast ikke produktet sammen med
husholdningsavfall.
De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale
instruksjonene.
