Air Drill
6A Series
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
Προδιαγραφές προϊόντος
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
EL
SL
SK
CS
ET
HU
LT
LV
제품 상세
製品仕様
产品信息
Технические характеристики изделия
Informacje o Produkcie
PL
RU
ZH
JA
KO
Informaţii Privind Produsul
Информация за Продукта
BG
RO
Podaci o proizvodu
HR

2 03539707_ed7
4
7
5
32
1
9
6
48h
PMAX
24h
160h
8
10
(Dwg. 16606576)
Models
13
2
5
6
9
9
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3
6ADXXX
C38341-810 C383D1-810 3/8 (10) 1/4 10 67 3
6AHXXX
6AJXXX
6AJJXXX
6AKXXX
6ALXXX
6AMXXX
C38341-810 C383D1-810 3/8 (10) 1/4 10 67 46ARXXX
6ASXXX

03539707_ed7 EN-1
EN
Product Safety Information
Intended Use:
These Air Drills are designed for drilling, honing, reaming and hole sawing.
For additional information refer to Product Safety Information Manual Form 04580353.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Models Type of
Handle
Free
Speed
Chuck
Capacity
Sound Level dB(A)
(ISO 15744)
Vibration (m/s²)
(ISO28927)
rpm in (Nm) † Pressure (Lp) ‡ Power (Lw) Level *K
6ADST4 Pistol 20000 1/4 (6) 73.9 -- < 2.5 --
6ADST4-EU Pistol 20000 1/4 (6) 73.9 -- < 2.5 --
6AHST4 Pistol 6000 1/4 (6) 76.8 -- < 2.5 --
6AHST4-EU Pistol 6000 1/4 (6) 76.8 -- < 2.5 --
6AJST4 Pistol 5100 1/4 (6) 73.9 -- < 2.5 --
6AJST4-EU Pistol 5100 1/4 (6) 73.9 -- < 2.5 --
6AJJST4 Pistol 3950 1/4 (6) 71.9 -- < 2.5 --
6AJJST4-EU Pistol 3950 1/4 (6) 71.9 -- < 2.5 --
6AKST4 Pistol 3100 1/4 (6) 74.2 -- < 2.5 --
6AKST4-EU Pistol 3100 1/4 (6) 74.2 -- < 2.5 --
6ALST4 Pistol 2150 1/4 (6) 71.9 -- < 2.5 --
6ALST4-EU Pistol 2150 1/4 (6) 71.9 -- < 2.5 --
6AMST6 Pistol 1500 3/8 (10) 71.7 -- 2.9 0.7
6AMST6–EU Pistol 1500 3/8 (10) 71.7 -- 2.9 0.7
6ARST6 Pistol 500 3/8 (10) 74.4 -- 2.9 0.7
6ARST6–EU Pistol 500 3/8 (10) 74.4 -- 2.9 0.7
6ASST6 Pistol 350 3/8 (10) 70.6 -- 2.9 0.7
6ASST6-EU Pistol 350 3/8 (10) 70.6 -- 2.9 0.7
† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

EN-2 03539707_ed7
EN
Installation and Lubrication

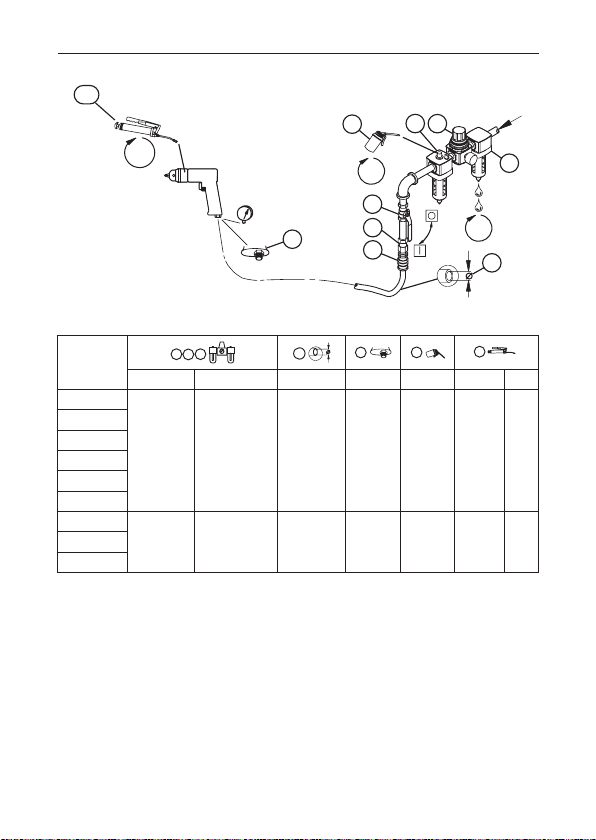

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16606576 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread Size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease - through tting
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

03539707_ed7 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Estos taladros neumáticos están diseñados para taladrar, escariar y recticar oricios.
Para más información, consulte el formulario 04580353 del Manual de información de
seguridad del producto.
Los manuales pueden descargarse en ingersollrandproducts.com
Especicaciones del Producto
Modelos
Tipo de
Empuñadura
V elocidad
Libre
Capacidad
Portaher-
ramientas
Nivel Sonoro dB(A)
(ISO 15744)
Vibración (m/s²)
(ISO28927)
rpm in (Nm) † Presión (L
p
) ‡ Potencia (L
w
) Nivel *K
6ADST4 Pistola 20000 1/4 (6) 73.9 -- < 2.5 --
6ADST4-EU Pistola 20000 1/4 (6) 73.9 -- < 2.5 --
6AHST4 Pistola 6000 1/4 (6) 76.8 -- < 2.5 --
6AHST4-EU Pistola 6000 1/4 (6) 76.8 -- < 2.5 --
6AJST4 Pistola 5100 1/4 (6) 73.9 -- < 2.5 --
6AJST4-EU Pistola 5100 1/4 (6) 73.9 -- < 2.5 --
6AJJST4 Pistola 3950 1/4 (6) 71.9 -- < 2.5 --
6AJJST4-EU Pistola 3950 1/4 (6) 71.9 -- < 2.5 --
6AKST4 Pistola 3100 1/4 (6) 74.2 -- < 2.5 --
6AKST4-EU Pistola 3100 1/4 (6) 74.2 -- < 2.5 --
6ALST4 Pistola 2150 1/4 (6) 71.9 -- < 2.5 --
6ALST4-EU Pistola 2150 1/4 (6) 71.9 -- < 2.5 --
6AMST6 Pistola 1500 3/8 (10) 71.7 -- 2.9 0.7
6AMST6–EU Pistola 1500 3/8 (10) 71.7 -- 2.9 0.7
6ARST6 Pistola 500 3/8 (10) 74.4 -- 2.9 0.7
6ARST6–EU Pistola 500 3/8 (10) 74.4 -- 2.9 0.7
6ASST6 Pistola 350 3/8 (10) 70.6 -- 2.9 0.7
6ASST6-EU Pistola 350 3/8 (10) 70.6 -- 2.9 0.7
† KpA = 3dB de error * K = de error (Vibración)
‡ KwA = 3dB de error
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

ES-2 03539707_ed7
ES
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo
antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que
las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se
desconecte. Consulte la dibujo 16606576 y la tabla en la página 2. La frecuencia de manten-
imiento se muestra dentro de una echa circular y se dene como h = horas, d = días y m =
meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la Rosca
2. Regulador 7. Acoplador
3. Lubricante 8. Fusil de Aire de Seguridad
4. Válvula de Corte de Emergencia 9. Aceite
5. Diámetro de la Manguera 10. Grasa: Por el Accesorio
Piezas y Mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.
