Ingersoll-Rand P33N Series User manual

47626628001
Edition 3
July 2018
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
제품 상세
製品仕様
产品信息
Технические характеристики изделия
Informacje o Produkcie
PL
RU
ZH
JA
KO
Informaţii Privind Produsul
Информация за Продукта
BG
RO
LV
LT
HU
ET
CS
Podaci o proizvodu
HR
Air Drill
P33N Series

2 47626628001_ed3
4
75
32
1
9
6
10
48h
1m PMAX
24h
8
10
1m 6
PMAX

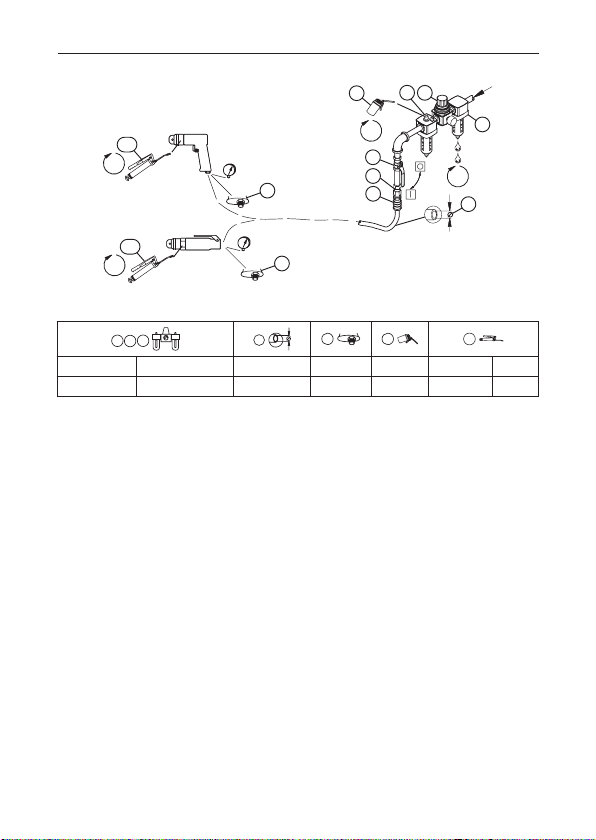

(Dwg. 16594343)
13
25
6
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3
C38331-800 C383C1-800 3/8 (9) 1/4 10 90 3

47626628001_ed3 EN-1
EN
Product Safety Information
Intended Use:
These Air Drills are designed for drilling, honing, reaming and hole sawing.
For Additional information refer to Product Safety Information Manual Form 04580353.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Models Style
Free
Speed
Sound Level dB(A)
(ISO15744)
Vibration (m/s²)
(ISO28927)
rpm † Pressure (Lp) ‡ Power (Lw)Level *K
P33N006-DMSL In-line 660 75.5 --- 2.3 1.3
P33N006-PMSL Pistol 660 73.1 --- 3.6 1.0
P33N011-DMSL In-line 1,100 75.5 --- 2.3 1.3
P33N011-PMSL Pistol 1,100 73.1 --- 3.6 1.0
P33N016-DMSL In-line 1,600 75.5 --- 2.3 1.3
P33N016-PMSL Pistol 1,600 73.1 --- 3.6 1.0
P33N022-DMSL In-line 2,200 75.5 --- 2.3 1.3
P33N022-PMSL Pistol 2,200 73.1 --- 3.6 1.0
P33N032-DMSL In-line 3,200 75.5 --- 2.3 1.3
P33N032-PMSL Pistol 3,200 73.1 --- 3.6 1.0
P33N032-DMSL-B In-line 3,200 75.5 --- 2.3 1.3
P33N054-DMSL In-line 5,400 75.5 --- 2.3 1.3
P33N054-PMSL Pistol 5,400 73.1 --- 3.6 1.0
P33N054-DMSL-B In-line 5,400 75.5 --- 2.3 1.3
P33N006-DSL In-line 660 75.5 --- 2.3 1.3
P33N006-PSL Pistol 660 73.1 --- 3.6 1.0
P33N011-DSL In-line 1,100 75.5 --- 2.3 1.3
P33N011-PSL Pistol 1,100 73.1 --- 3.6 1.0
P33N016-DSL In-line 1,600 75.5 --- 2.3 1.3
P33N016-PSL Pistol 1,600 73.1 --- 3.6 1.0
P33N022-DSL In-line 2,200 75.5 --- 2.3 1.3
P33N022-PSL Pistol 2,200 73.1 --- 3.6 1.0
P33N032-DSL In-line 3,200 75.5 --- 2.3 1.3
P33N032-PSL Pistol 3,200 73.1 --- 3.6 1.0
P33N054-DSL In-line 5,400 75.5 --- 2.3 1.3
P33N054-PSL Pistol 5,400 73.1 --- 3.6 1.0
P33N110-DSL In-line 11,000 75.5 --- 2.3 1.3
P33N180-DSL In-line 18,000 75.5 --- 2.3 1.3
† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards.The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

EN-2 47626628001_ed3
EN
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16594343 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - through tting
5. Hose diameter
6. Thread size
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

47626628001_ed3 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Estos taladros neumáticos están diseñados para taladrar, escariar y recticar oricios.
Para más información, consulte el formulario 04580353 del Manual de información de
seguridad del producto.
Los manuales pueden descargarse en ingersollrandproducts.com
Especicaciones del Producto
Modelos Tipo
Velocidad
Iibre
Nivel Sonoro dB(A)
(ISO15744)
Vibración (m/s²)
(ISO28927)
rpm † Presión (Lp) ‡ Potencia (Lw) Nivel *K
P33N006-DMSL En línea 660 75.5 --- 2.3 1.3
P33N006-PMSL Pistola 660 73.1 --- 3.6 1.0
P33N011-DMSL En línea 1,100 75.5 --- 2.3 1.3
P33N011-PMSL Pistola 1,100 73.1 --- 3.6 1.0
P33N016-DMSL En línea 1,600 75.5 --- 2.3 1.3
P33N016-PMSL Pistola 1,600 73.1 --- 3.6 1.0
P33N022-DMSL En línea 2,200 75.5 --- 2.3 1.3
P33N022-PMSL Pistola 2,200 73.1 --- 3.6 1.0
P33N032-DMSL En línea 3,200 75.5 --- 2.3 1.3
P33N032-PMSL Pistola 3,200 73.1 --- 3.6 1.0
P33N032-DMSL-B En línea 3,200 75.5 --- 2.3 1.3
P33N054-DMSL En línea 5,400 75.5 --- 2.3 1.3
P33N054-PMSL Pistola 5,400 73.1 --- 3.6 1.0
P33N054-DMSL-B En línea 5,400 75.5 --- 2.3 1.3
P33N006-DSL En línea 660 75.5 --- 2.3 1.3
P33N006-PSL Pistola 660 73.1 --- 3.6 1.0
P33N011-DSL En línea 1,100 75.5 --- 2.3 1.3
P33N011-PSL Pistola 1,100 73.1 --- 3.6 1.0
P33N016-DSL En línea 1,600 75.5 --- 2.3 1.3
P33N016-PSL Pistola 1,600 73.1 --- 3.6 1.0
P33N022-DSL En línea 2,200 75.5 --- 2.3 1.3
P33N022-PSL Pistola 2,200 73.1 --- 3.6 1.0
P33N032-DSL En línea 3,200 75.5 --- 2.3 1.3
P33N032-PSL Pistola 3,200 73.1 --- 3.6 1.0
P33N054-DSL En línea 5,400 75.5 --- 2.3 1.3
P33N054-PSL Pistola 5,400 73.1 --- 3.6 1.0
P33N110-DSL En línea 11,000 75.5 --- 2.3 1.3
P33N180-DSL En línea 18,000 75.5 --- 2.3 1.3
† KpA = 3dB de error * K = de error (Vibración)
‡ KwA = 3dB de error

ES-2 47626628001_ed3
ES
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Con-
sulte la dibujo 16594343 y la tabla en la página 2. La frecuencia de mantenimiento se muestra
dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los
elementos se identican como:
1. Filtro de aire 5. Diámetro de la manguera 9. Aceite
2. Regulador 6. Tamaño de la rosca 10. Grasa - por el engrasador
3. Lubricador 7. Acoplamiento
4. Válvula de corte de emergencia 8. Fusil de aire de seguridad
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

47626628001_ed3 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces perceuses pneumatiques sont conçues pour les opérations de perçage, d’alésage et de
découpe circulaire.
Pour des informations complémentaires, utilisez le formulaire 04580353 pour obtenir le
manuel d’information de sécurité du produit Perceuse pneumatique.
Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com
Spécications du Produit
Modèles Burin
Vitesse
Libre
Niveau Acoustique dB(A)
(ISO15744)
Vibration (m/s²)
(ISO28927)
t/m † Pression (Lp) ‡ Puissance (Lw) Niveau *K
P33N006-DMSL En ligne 660 75.5 --- 2.3 1.3
P33N006-PMSL Pistolet 660 73.1 --- 3.6 1.0
P33N011-DMSL En ligne 1,100 75.5 --- 2.3 1.3
P33N011-PMSL Pistolet 1,100 73.1 --- 3.6 1.0
P33N016-DMSL En ligne 1,600 75.5 --- 2.3 1.3
P33N016-PMSL Pistolet 1,600 73.1 --- 3.6 1.0
P33N022-DMSL En ligne 2,200 75.5 --- 2.3 1.3
P33N022-PMSL Pistolet 2,200 73.1 --- 3.6 1.0
P33N032-DMSL En ligne 3,200 75.5 --- 2.3 1.3
P33N032-PMSL Pistolet 3,200 73.1 --- 3.6 1.0
P33N032-DMSL-B En ligne 3,200 75.5 --- 2.3 1.3
P33N054-DMSL En ligne 5,400 75.5 --- 2.3 1.3
P33N054-PMSL Pistolet 5,400 73.1 --- 3.6 1.0
P33N054-DMSL-B En ligne 5,400 75.5 --- 2.3 1.3
P33N006-DSL En ligne 660 75.5 --- 2.3 1.3
P33N006-PSL Pistolet 660 73.1 --- 3.6 1.0
P33N011-DSL En ligne 1,100 75.5 --- 2.3 1.3
P33N011-PSL Pistolet 1,100 73.1 --- 3.6 1.0
P33N016-DSL En ligne 1,600 75.5 --- 2.3 1.3
P33N016-PSL Pistolet 1,600 73.1 --- 3.6 1.0
P33N022-DSL En ligne 2,200 75.5 --- 2.3 1.3
P33N022-PSL Pistolet 2,200 73.1 --- 3.6 1.0
P33N032-DSL En ligne 3,200 75.5 --- 2.3 1.3
P33N032-PSL Pistolet 3,200 73.1 --- 3.6 1.0
P33N054-DSL En ligne 5,400 75.5 --- 2.3 1.3
P33N054-PSL Pistolet 5,400 73.1 --- 3.6 1.0
P33N110-DSL En ligne 11,000 75.5 --- 2.3 1.3
P33N180-DSL En ligne 18,000 75.5 --- 2.3 1.3
† KpA = incertitude de mesure de 3 dB * K = incertitude de mesure (Vibration)
‡ KwA = incertitude de mesure de 3 dB

FR-2 47626628001_ed3
FR
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16594343 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 5. Diamètre du tuyau 9. Huile
2. Régulateur 6. Taille du letage 10. Graisse - pour le raccordement
3. Lubricateur 7. Raccord
4. Vanne d’arrêt d’urgence 8. Raccordement à air de sûreté
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

47626628001_ed3 IT-1
IT
Informazioni Sulla Sicurezza del Prodotto
Uso Consentito:
I trapani pneumatici sono adatti per operazioni di foratura, levigatura, e forature con seghe.
Per ulteriori informazioni, consultare il modulo 04580353 del Manuale informazioni sulla
sicurezza prodotto relativo ai trapani pneumatici.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com
Speciche del Prodotto
Modelli Stile
Velocità
a Vuoto
Livello Acustico dB(A)
(ISO15744)
Vibrazioni (m/s²)
(ISO28927)
giri al
minuto † Pressione (Lp) ‡ Potenza (Lw) Livello *K
P33N006-DMSL In linea 660 75.5 --- 2.3 1.3
P33N006-PMSL Impugnatura 660 73.1 --- 3.6 1.0
P33N011-DMSL In linea 1,100 75.5 --- 2.3 1.3
P33N011-PMSL Impugnatura 1,100 73.1 --- 3.6 1.0
P33N016-DMSL In linea 1,600 75.5 --- 2.3 1.3
P33N016-PMSL Impugnatura 1,600 73.1 --- 3.6 1.0
P33N022-DMSL In linea 2,200 75.5 --- 2.3 1.3
P33N022-PMSL Impugnatura 2,200 73.1 --- 3.6 1.0
P33N032-DMSL In linea 3,200 75.5 --- 2.3 1.3
P33N032-PMSL Impugnatura 3,200 73.1 --- 3.6 1.0
P33N032-DMSL-B In linea 3,200 75.5 --- 2.3 1.3
P33N054-DMSL In linea 5,400 75.5 --- 2.3 1.3
P33N054-PMSL Impugnatura 5,400 73.1 --- 3.6 1.0
P33N054-DMSL-B In linea 5,400 75.5 --- 2.3 1.3
P33N006-DSL In linea 660 75.5 --- 2.3 1.3
P33N006-PSL Impugnatura 660 73.1 --- 3.6 1.0
P33N011-DSL In linea 1,100 75.5 --- 2.3 1.3
P33N011-PSL Impugnatura 1,100 73.1 --- 3.6 1.0
P33N016-DSL In linea 1,600 75.5 --- 2.3 1.3
P33N016-PSL Impugnatura 1,600 73.1 --- 3.6 1.0
P33N022-DSL In linea 2,200 75.5 --- 2.3 1.3
P33N022-PSL Impugnatura 2,200 73.1 --- 3.6 1.0
P33N032-DSL In linea 3,200 75.5 --- 2.3 1.3
P33N032-PSL Impugnatura 3,200 73.1 --- 3.6 1.0
P33N054-DSL In linea 5,400 75.5 --- 2.3 1.3
P33N054-PSL Impugnatura 5,400 73.1 --- 3.6 1.0
P33N110-DSL In linea 11,000 75.5 --- 2.3 1.3
P33N180-DSL In linea 18,000 75.5 --- 2.3 1.3
† KpA = incertezza misurazione 3dB * K = incertezza misurazione (Vibrazioni)
‡ KwA = incertezza misurazione 3dB

IT-2 47626628001_ed3
IT
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-
plicazione.
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la con-
densa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal serbatoio
del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del tubo essibile
e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno per evitare i colpi
di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti. Vedere il disegno
16594343 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata da una freccia
circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Componenti:
1. Filtro aria 7. Accoppiamento
2. Regolatore 8. Fusibile di sicurezza
3. Lubricatore 9. Olio
4. Valvola di arresto di emergenza 10. Ingrassaggio - attraverso il raccordo
5. Diametro tubo essibile
6. Dimensione della lettatura
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.
