Ingersoll-Rand 7807R-A User manual

TL-7807-PIM
Edition 1
August 2022
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
제품 상세
製品仕様
产品信息
Технические характеристики изделия
Informacje o Produkcie
PL
RU
ZH
JA
KO
Informaţii Privind Produsul
Информация за Продукта
BG
RO
Podaci o proizvodu
HR
Air Angle Drill
7807R-A

2 TL-7807-PIM_ed1

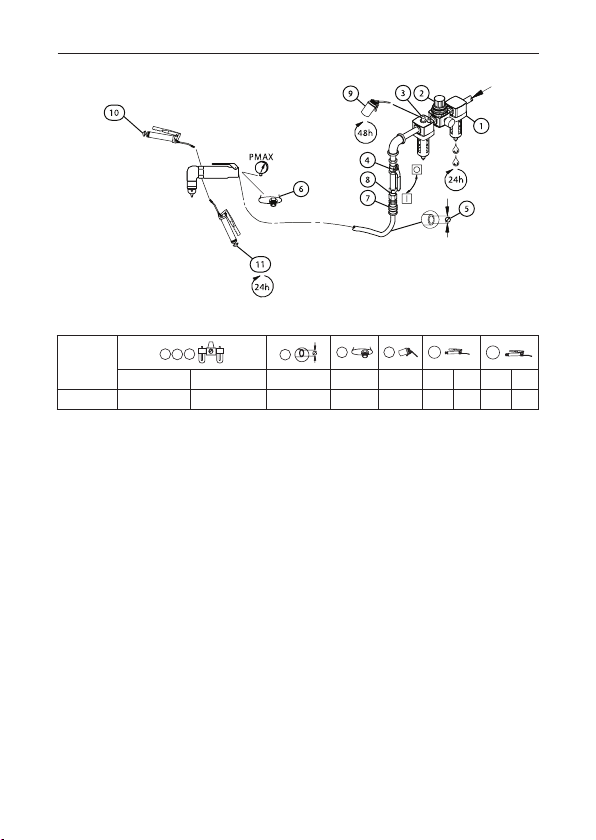

(Dwg. 16573180-1)
Model 13
25
6
9
10
11
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3IR # cm3
7807R-A C38341-810 C383D1-810 3/8" (10) 1/4" 50 67 3 67 3

TL-7807-PIM_ed1 EN-1
EN
Product Safety Information
Intended Use:
These Air Angle Drills are designed for drilling, honing, reaming and hole sawing.
For additional information, refer to Product Safety Information Manual Form 04580353.
Manuals can be downloaded from ingersollrand.com
Product Specications
Model Style
Free
Speed
Chuck
Capacity
Sound Level dB(A)
(ISO 15744)
Vibration (m/s²)
(ISO 28927)
rpm inch (mm) † Pressure (Lp) ‡ Power (Lw)Level *K
7807R-A Angle 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain con-
densate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a prop-
erly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose coupling
without internal shut-o, to prevent hose whipping if a hose fails or coupling disconnects. See
drawing 16573180-1 and table on page 2. Maintenance frequency is shown in a circular arrow
and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through tting
6. Thread size
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, de-
greased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 TL-7807-PIM_ed1
ES
Información de Seguridad sobre el Producto
Uso Indicado:
Estos taladros angulo neumáticos están diseñados para taladrar, escariar y recticar oricios.
Para más información, consulte el formulario 04580353 del Manual de información de
seguridad del producto.
Los manuales pueden descargarse en ingersollrand.com
Especicaciones del Producto
Modelo Estilo
Veloci-
dad Libre
Capacidad
de Pinza
Nivel Sonoro dB(A)
(ISO 15744)
Vibración (m/s²)
(ISO 28927)
rpm inch (mm) † Presión (Lp) ‡ Potencia (Lw) Nivel *K
7807R-A Ángulo 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Con-
sulte la dibujo 16573180-1 y la tabla en la página 2. La frecuencia de mantenimiento se muestra
dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los
elementos se identican como:
1. Filtro de aire 7. Acoplamiento
2. Regulador 8. Fusil de aire de seguridad
3. Lubricador 9. Aceite
4. Válvula de corte de emergencia 10. Grasa -
durante el montaje
5. Diámetro de la manguera 11. Grasa - por el engrasador
6. Tamaño de la rosca
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-
arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

TL-7807-PIM_ed1 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces perceuses Angle pneumatiques sont conçues pour les opérations de perçage, d’alésage et
de découpe circulaire.
Pour des informations complémentaires, utilisez le formulaire 04580353 pour obtenir le
manuel d’information de sécurité du produit Perceuse pneumatique.
Les manuels peuvent être téléchargés à l’adresse ingersollrand.com
Spécications du Produit
Modèle Style
Vitesse
Libre
Capacité
de la
Pince
Niveau Acoustique dB(A)
(ISO 15744)
Vibration
(m/s²)
(ISO 28927)
rpm inch (mm) † Pression (Lp) ‡ Puissance (Lw) Niveau *K
7807R-A Angle 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)
‡ KwA = incertitude de mesure de 3dB
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16573180-1 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 7. Raccord
2. Régulateur 8. Raccordement à air de sûreté
3. Lubricateur 9. Huile
4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage
5. Diamètre du tuyau 11. Graisse - pour le raccordement
6. Taille du letage
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 TL-7807-PIM_ed1
IT
Informazioni sulla Sicurezza del Prodotto
Destinazione D’uso:
I Angolo trapani pneumatici sono adatti per operazioni di foratura, levigatura, e forature conseghe.
Per ulteriori informazioni, consultare il modulo 04580353 del Manuale informazioni sulla
sicurezza prodotto relativo ai trapani pneumatici.
I manuali possono essere scaricati da internet al sito ingersollrand.com
Speciche Prodotto
Modello Stile
Velocità
a Vuoto
Capacità del
Portapunta
Livello Acustico dB(A)
(ISO 15744)
Vibrazioni (m/s²)
(ISO 28927)
rpm
inch (mm) † Pressione (L
p
) ‡ Potenza (Lw) Livello *K
7807R-A Angolo 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = incertezza misurazione 3dB * K = incertezza misurazione (Vibrazioni)
‡ KwA = incertezza misurazione 3dB
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-
plicazione.
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare all’uten-
sile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa
dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal serbatoio del
compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del tubo essibile e
utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno per evitare i colpi
di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti. Vedere il disegno
16573180-1 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata da una freccia
circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Componenti:
1. Filtro aria 7. Accoppiamento
2. Regolatore 8. Fusibile di sicurezza
3. Lubricatore 9. Olio
4. Valvola di arresto di emergenza 10.
Ingrassaggio - durante il montaggio
5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo
6. Dimensione della lettatura
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

TL-7807-PIM_ed1 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Winkel Bohrmaschinen wurden zum Bohren, Honen, Ausbohren und Lochsägen
entwickelt.
Für zusätzliche Informationen siehe das Formblatt 04580353 im Handbuch, Produktsicher-
heitsinformationen Druckluft-Bohrmaschinen.
Handbücher können von ingersollrand.com heruntergeladen werden.
Technische Produktdaten
Modell Machart
Nenn-
drehzahl
Kapazität
Spannfutter
Schallpegel dB(A)
(ISO 15744)
Schwingungs (m/s²)
(ISO 28927)
rpm inch (mm)
† Druck (L
p
) ‡ Stromzufuhr (L
w
) Spegel *K
7807R-A Winkel 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB Messunsicherheit * K = Messunsicherheit (Schwingungs)
‡ KwA = 3dB Messunsicherheit
WARNUNG
Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16573180-1 und Tabelle auf Seite
2. Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen
und m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 7. Verbindung
2. Regler 8. Sicherheits-Druckluftsicherung
3. Schmierbüchse 9. Ölen
4. Notabsperrventil 10. Fetten - bei der Montage
5. Schlauchdurchmesser 11. Fetten - über Anschlussstück
6. Gewindegröße
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materi-
alarten getrennt der Wiederverwertung zuzuführen.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um
ein Übersetzung der Originalanleitung.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den autor-
isierten Fachhandel.

NL-1 TL-7807-PIM_ed1
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze pneumatische Haaks boormachines zijn bedoeld voor boren, honen, naboren en gaten zagen.
Raadpleeg formulier 04580353 in de productveiligheidshandleiding van de pneumatische
boormachines voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf ingersollrand.com
Produktspesikasjoner
Model Soort
Onbelast
Toerental
Capaciteit
Spankop
Geluidsniveau dB(A)
(ISO 15744)
Trillings (m/s²)
(ISO 28927)
rpm inch (mm) † Druk (Lp)‡ Vermogen (Lw) Niveau *K
7807R-A Hoek 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB Meetonnauwkeurigheid bij * K = Meetonnauwkeurigheid bij (Trillings)
‡ KwA = 3dB Meetonnauwkeurigheid bij
WAARSCHUWING
Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal
erkende testnormen. De blootstelling van een gebruiker bij een specieke toepassing van
gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen
worden genomen om het gevaarniveau in die specieke toepassing te bepalen.
Installatie en Smering
Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als
een slang valt of een koppeling losraakt. Zie tekening 16573180-1 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en
m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 7. Koppeling
2. Regelaar 8. Beveiliging
3. Smeerinrichting 9. Olie
4. Noodafsluitklep 10. Smeervet - tijdens montage
5. Slangdiameter 11. Smeervet - door smeernippel
6. Soort van schroefdraad
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedsc-
hap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij
gerecycled kunnen worden.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecen-
trum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

TL-7807-PIM_ed1 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
TrykluftsboVinkelrene er udformet til boring, honing, fræsning og hulsavning.
For yderligere oplysninger henvises der til formular 04580353 i vejledningen med
produktsikkerhedsinformation til trykluftsborene.
Vejledningerne kan hentes ned fra ingersollrand.com
Produktspecikationer
Model Stil
Fri Hastighed Borepatron
Kapacitet
Lydniveau dB(A)
(ISO 15744)
Vibrations (m/s²)
(ISO 28927)
rpm inch (mm) † Tryk (Lp) ‡ Eekt (Lw) Niveau *K
7807R-A Vinkel 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed
* K = måleusikkerhed (Vibrations)
ADVARSEL
Lyd- og vibrationsværdier blev målt i overensstemmelse med internationalt anerkendte
teststandarder. Brugerens eksponering under en specik værktøjsanvendelse kan adskille
sig fra disse resultater. Derfor bør der anvendes stedspecikke målinger til at bedømme
fareniveauet for denne specikke anvendelse.
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftl-
terets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse
i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling uden
intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles. Se
tegning 16573180-1 og tabel på side 2. Vedligeholdelseshyppigheden vises med en rund pil og
deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er identiceret som:
1. Luftlter 7. Kobling
2. Regulator 8. Sikkerhedstryksikring
3. Smøreapparat 9. Olie
4. Nødafspærringsventil 10. Fedt - under samlingen
5. Slangediameter 11. Fedt - gennem monteringen
6. Gevindstørrelse
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale vejledn-
ing.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

SV-1 TL-7807-PIM_ed1
SV
Produktsäkerhetsinformation
Avsedd Användning:
Dessa luftdrivna Vinkel borrmaskiner är utformade för borrning, honing, brotschning och hålsågning.
För mer information, se Luftdrivna borrmaskiners produktsäkerhetsinformation Form
04580353.
Handböcker kan laddas ner från ingersollrand.com
Produktspecikationer
Modell Stil
Fri Has-
tighet
Chuck-
kapacitet
Ljudstyrkenivå dB(A)
(ISO 15744)
Vibrations (m/s²)
(ISO 28927)
rpm inch (mm) † Tryck (Lp) ‡ Eekt (Lw)Niva *K
7807R-A Vinkel 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet
* K = mätosäkerhet (Vibrations)
VARNING
Värden för ljud och vibrationer har mätts upp i enlighet med etablerade internationella
teststandarder. Användarens exponering vid en viss användning av ett verktyg kan skilja
sig från dessa resultat. Därför bör mätningar göras på plats för att bedöma risken vid den
specika användningen.
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern avstäng-
ning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar. Se
illustrationen 16573180-1 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 7. Koppling
2. Regulator 8. Säkerhetsventil
3. Smörjare 9. Olja
4. Nödstoppsventil 10. Fett – under montering
5. Slangdiameter 11. Fett - via anslutning
6. Gängdimension
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin-
struktionerna.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

TL-7807-PIM_ed1 NO-1
NO
Produktspesikasjoner
Tiltenkt Bruk:
TrykkluftsVinkelbor er designet til boring, honing, opprømming og hullsaging.
For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i trykklufts-
borets håndboksskjema 04580353.
Håndbøker kan lastes ned fra ingersollrand.com
Productspecicaties
Modell Stil
Fri Has-
tighet
Chuck-kapa-
sitet
Lydnivå dB(A)
(ISO 15744)
Vibrasjons (m/s²)
(ISO 28927)
rpm inch (mm) † Trykk (Lp) ‡ Styrke (Lw)Nivå *K
7807R-A Vinkel 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet
* K = måleusikkerhet (Vibrasjons)
ADVARSEL
Lyd- og vibrasjonsverdiene ble målt i samsvar med internasjonalt anerkjente teststand-
arder. Eksponeringen for brukeren i et bestemt bruksområde for verktøyet kan variere fra
disse resultatene. Derfor bør målingene på stedet benyttes for å avgjøre farenivået i det
bestemte bruksområdet.
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verk-
tøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og kompressor-
tank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet over slange-
koblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil eller utilsiktet
frakobling. Se tegning 16573180-1 og tabell på side 2. Vedlikeholdsfrekvens vises i den sirkulære
pilens retning og angis som h=timer, d= dager og m=måneder. Punkter identiseres som:
1. Luftlter 7. Kobling
2. Regulator 8. Slangebruddsventil
3. Smøreapparat 9. Olje
4. Nødstoppventil 10. Smørefett - under montering
5. Slangediameter 11. Smørefett - gjennom smørenippel
6. Gjengedimensjon
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale
instruksjonene.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.

FI-1 TL-7807-PIM_ed1
FI
Tuotteen Turvaohjeet
Käyttötarkoitus:
Nämä paineilmatoimise Kulmat porat on suunniteltu poraamiseen, hoonaamiseen ja reikien
sahaamiseen.
Lisätietoja on Paineilmatoimisten porien tuoteturvallisuuden lomakkeessa 04580353.
Käyttöohjeita voi hakea Web-osoitteesta ingersollrand.com
Tuotteen Erittelyt
Malli Tyyli
Vapaa
Nopeus
Chuck
Kapasiteetti
Melutaso dB(A)
(ISO 15744)
Värinä (m/s²)
(ISO 28927)
rpm inch (mm) † Paine (Lp)‡ Teho (Lw) Taso *K
7807R-A Kulma 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB mittauksen epätarkkuus
‡ KwA = 3dB mittauksen epätarkkuus
* K = mittauksen epävarmuus (Värinä)
VAROITUS
Äänen ja tärähtelyn arvot mitattiin käyttäen kansainvälisesti tunnustettuja testinormeja.
Käyttäjän altistus tietyssä työkalusovelluksessa voi erota näistä tuloksista. Siksi pitäisi
käyttää paikan päällä suoritettuja mittauksia tietyn sovelluksen vaaratason määrittelyä
varten.
Asennus ja Voitelu
Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tulo-
aukossa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/- kohdista,
ilmansuodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke
letkuun yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä
sulkua, ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros
16573180-1 ja taulukko. Huoltoväli osoitetaan ympyränuolella ja määritetään todellisina käyt-
tötunteina (h), -päivinä (d) ja -kuukausina (m). Osien määritelmät:
1. Ilmansuodatin 7. Liitäntä
2. Säädin 8. Ilmavaroke
3. Voitelulaite 9. Öljy
4. Hätäsulkuventtiili 10. Rasvaus - kokoamisen yhteydessä
5. Letkun halkaisija 11. Rasvaus - sovitteen kautta
6. Kierteen koko
Varaosat ja Huolto
Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta
rasvasta ja eri materiaalien erittelyä kierrätystä varten.
Alkuperäiset ohjeet ovat englanninkielisiä. Muut kielet ovat alkuperäisen ohjeen käännöksiä.
Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa.
Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll Randin toimistoon tai jälleenmyyjälle.

TL-7807-PIM_ed1 PT-1
PT
Informações de Segurança do Produto
Utilização Prevista:
Estes berbequins Ângulo pneumáticos foram concebidos para operações de perfuração, poli-
mento, mandrilagem e abertura de orifícios.
Para obter informações mais detalhadas, consulte o manual com as informações de segu-
rança do produto do berbequim pneumático com a referência 04580353.
Pode transferir manuais do seguinte endereço da Internet: ingersollrand.com
Especicações do Produto
Modelo Estilo
Velocidade
Livre
Capacidade
da Bucha Nível de Ruído dB(A)
(ISO 15744) Vibrações (m/s²)
(ISO 28927)
rpm inch (mm) † Pressão (Lp) ‡ Potência (Lw) Nível *K
7807R-A Ângulo 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB Incerteza de medida
‡ KwA = 3dB Incerteza de medida
* K = Incerteza de medida (Vibrações)
AVISO
Os valores de vibração e ruído foram medidos de acordo com normas de teste reconhe-
cidas a nível internacional. A exposição relativamente ao utilizador numa aplicação de
ferramenta especíca pode divergir destes resultados. Por conseguinte, deve proceder-se
a medições no local, a m de determinar o nível de risco nessa aplicação especíca.
Instalação e Lubricação
Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço
máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado
da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do ltro de ar e
do reservatório do compressor. Instale um fusível de ar de segurança de tamanho adequado a
montante da mangueira e utilize um dispositivo antivibração e antiexão em todas as uniões de
mangueiras que não estejam equipadas com um sistema interno de interrupção, para evitar que
as mangueiras se agitem se uma mangueira falhar ou se a união se desligar. Consulte o desenho
16573180-1 e a tabela da página 2. A frequência de manutenção é indicada por uma seta circular
e denida como h=horas, d=dias e m=meses de utilização real. Itens identicados como:
1. Filtro de ar 7. União
2. Regulador 8. Fusível de ar de segurança
3. Lubricador 9. Óleo
4. Válvula de interrupção de emergência 10. Massa lubricante - durante a montagem
5. Diâmetro da mangueira 11. Massa lubricante - através do bico de
6. Tamanho da rosca admissão
Peças e Manutenção
Quando a ferramenta não mais funcionar ecazmente, recomenda-se que a mesma seja desmon-
tada, limpa e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.
As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros
idiomas.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de
Assistência Técnica Autorizado.
Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo.

EL-1 TL-7807-PIM_ed1
EL
Πληροφορίες Ασφάλειας Προϊόντος
Προοριζόμενη Χρήση:
Τα ΑεροΓωνίατρύπανα είναι σχεδιασμένα για διάτρηση, υπερλείανση (χόνινγκ), φρεζάρισμα και
διάνοιξη οπών.
Για περισσότερες πληροφορίες ανατρέξτε στο Έντυπο 04580353 του Εγχειριδίου
Πληροφοριών Ασφάλειας Προϊόντος για Αεροτρύπανα.
Η λήψη των εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση ingersollrand.com
Προδιαγραφές Προϊόντος
Μοντέλο Στυλ
Ελεύθερη
Ταχύτητα
Ικανότητα
Τσοκ
Ηχητική Στάθμη dB(A)
(ISO 15744)
Κραδασμών (m/s²)
(ISO 28927)
rpm inch (mm) † Πίεση (Lp) ‡ Ισχύς (Lw) Στάθμη *K
7807R-A Γωνία 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB αβεβαιότητα μέτρησης
‡ KwA = 3dB αβεβαιότητα μέτρησης
* K = αβεβαιότητα μέτρησης (κραδασμών)
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
Οι τιμές ήχου και δονήσεων μετρήθηκαν σε συμμόρφωση με διεθνώς αναγνωρισμένα
πρότυπα δοκιμών. Η έκθεση για το χρήστη σε μια συγκεκριμένη εφαρμογή εργαλείων
μπορεί να διαφέρει από αυτά τα αποτελέσματα. Συνεπώς, πρέπει να χρησιμοποιούνται επί
τόπου μετρήσεις για τον καθορισμό του επιπέδου κινδύνου στην εν λόγω εφαρμογή.
Εγκατάσταση και Λίπανση
Προσαρμόστε το μέγεθος της γραμμής παροχής αέρα για τη διασφάλιση της μέγιστης πίεσης
λειτουργίας (PMAX) στην είσοδο του εργαλείου. Αποστραγγίζετε καθημερινά το συμπύκνωμα
από τη βαλβίδα(ες) στο χαμηλό σημείο(α) της σωλήνωσης, το φίλτρο αέρα και τη δεξαμενή
συμπιεστή. Εγκαταστήστε μία βαλβίδα αέρα ασφαλείας ανάντη του εύκαμπτου σωλήνα και
χρησιμοποιήστε μία συσκευή προστασίας σε οποιαδήποτε σύζευξη εύκαμπτου σωλήνα χωρίς
εσωτερική διακοπή παροχής για την αποφυγή τινάγματος του εύκαμπτου σωλήνα σε περίπτωση
αστοχίας του σωλήνα ή αποσύνδεσης της σύζευξης. Βλέπε το σχέδιο 16573180-1 και τον πίνακα
στη σελίδα 2. Η συχνότητα συντήρησης εμφανίζεται με κυκλικό βέλος και οριζεται ως h=ώρες,
d=ημέρες και m=μήνες πραγματικής χρήσης. Αντικείμενα αναγνωρίζονται ως:
1. Φίλτρο αέρα 7. Σύζευξη
2. Ρυθμιστής 8. Βαλβίδα αέρα ασφαλείας
3. Λιπαντής 9. Λάδι
4. Βαλβίδα διακόπτης έκτακτης 10. Γρασάρισμα – κατά τη συναρμολόγηση
5. Διάμετρος εύκαμπτου σωλήνα 11. Γρασάρισμα – κατά την εγκατάσταση
6. Μέγεθος σπειρώματος
Εξαρτήματα και Συντήρηση
Οταν η προβλεπόmενη περίοδος κανονικής ζωής του εργαλείου έχει λήξει, συνιστάται η
αποσυναρmολόγηοη του εργαλείου, η απολίπανση και ο διαχωρισmός των αντλλακτικών κατά
υλικό για να mπορέσουν να ανακυκλωθούν.
Οι πρωτότυπες οδηγίες είναι στα αγγλικά. Οι άλλες γλώσσες είναι μετάφραση των πρωτότυπων
οδηγιών.
Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτημένο Κέντρο
Συντήρησης.
Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της
Ingersoll Rand Αναγνώριση προειδοποιητικού συμβόλου.

TL-7807-PIM_ed1 SL-1
SL
Informacije o Varnosti Izdelka
Namen:
Pnevmatski kot vrtalni stroji so namenjeni vrtanju, brušenju, povrtavanju inžaganju lukenj.
Čeželite več informacij, glejte obrazec 04580353 v priročniku za varno delo s pnevmat-
skimi vrtalnimi stroji.
Priročnike lahko snamete s spletne strani ingersollrand.com
Specikacije Izdelka
Model Slog
Hitrost v Praz-
nem Teku
Zmogljivosti
Vpenjalne Glave
Raven Hrupa dB(A)
(ISO 15744)
Vibracije (m/s²)
(ISO 28927)
rpm inch (mm) †Pritisk (Lp) ‡ Moč (Lw)Raven *K
7807R-A Kot 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB spremenljivost merjenja
‡ KwA = 3dB spremenljivost merjenja
* K = merilna negotovost (Vibracije)
Vrednosti zvoka in tresljajev so bile izmerjene skladno z mednarodno priznanimi standar-
di preskušanja. Izpostavljenost uporabnika pri uporabi specičnih orodij se lahko razlikuje
od teh rezultatov. Zato se morajo uporabljati meritve na lokaciji za določanje ravni tvegan-
ja pri specični uporabi.
Namestitev in Mazanje
Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem
priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki cevovoda, zračnih
ltrov in rezervoarja kompresorja. Namestite primerno veliko varnostno zračno varovalko v gorn-
jem toku cevi in uporabljate napravo za preprečevanje opletanja preko spojev cevi brez notran-
jega izključitvenega ventila za prepričevanje zapletanje cevi, če cevi propade ali se spoj izključi.
Glejte sliko 16573180-1 in tabelo na strani 2. Pogostost vzdrževanja je prikazana v krožni puščici
in opredeljena v h=urah, d=dnevih in m=mesecih dejanske uporabe. Postavke, označene kot:
1. Zračni lter 7. Spoj
2. Regulator 8. Varnostna zračna varovalka
3. Mazalka 9. Olje
4. Varnostni izključitveni ventil 10. Mast – med sestavljanjem
5. Premer cevi 11. Mast – prek cevovoda
6. Velikost navoja
Sestavni deli in Vzdrževanje
Izrabljeno orodje, ki ga ni več mogoče popraviti, morate razstaviti, razmastiti in ločiti po ses-
tavnih surovinah, da ga bo mogoče reciklirati.
Izvirni jezik navodil je angleški. Navodila v drugih jezikih so prevodi izvirnih navodil.
Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center.
Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja
Ingersoll Rand.

SK-1 TL-7807-PIM_ed1
SK
Bezpečnostné Informácie k Výrobku
Účel Použitia:
Tieto pneumatické Uhol vŕtačky slúžia na vŕtanie, honovanie, úpravu a vyrezávanie otvorov.
Ďalšie informácie nájdete v príručke Bezpečnostné inštrukcie pre pneumatické vŕtačky
04580353.
Príručky si môžete stiahnut’z webovej adresy ingersollrand.com
Špecikácie Produktu
Model Štýl
Rýchlosť pri
Voľnobehu
Kapacita Skľučovad-
la (Držiaku)
Hladina Hluku dB(A)
(ISO 15744)
Vibrácií (m/s²)
(ISO 28927)
rpm inch (mm) † Tlak (Lp)‡ Výkon (Lw) Hladina *K
7807R-A Uhol 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = neurčitost’ merania 3dB
‡ KwA = neurčitost’merania 3dB
* K = neistota merania (Vibrácií)
Hodnoty hluku a vibrácií sú určené meraniami, ktoré sú v súlade s medzinárodne
uznávanými testovacími normami. Skutočný vplyv na používateľa pri špecickom použití
nástroja sa môže líšiť od týchto výsledkov. Preto je potrebné vykonať merania na mieste
použitia, aby sa určila úroveň rizika pri konkrétnom použití.
Inštalácia a Mazanie
Zabezpečte veľkost’ prívodu vzduchu tak, aby sa zabezpečil maximálny prevádzkový tlak (PMAX)
v mieste vstupu vzduchu. Denne odstraňujte kondenzáty z ventilu (ventilov) v spodnej časti
(častiach) potrubia, vzduchového ltra a nádrže kompresora. Nainštalujte bezpečnostný vzdu-
chový istič primeraného rozmeru na vrchný koniec hadice a protišvihové zariadenie cez všetky
hadicové spoje bez vnútorného uzáveru, aby sa zabránilo švihaniu hadice, ak zlyhá hadica alebo
dôjde k uvoľneniu spoja. Viď obr. 16573180-1 a tabuľka na str. 2. Interval vykonávania údržby je
znázornený v kruhovej šípke a denovaný ako h = hodiny, d = dni a m = mesiace skutočného
používania. Prehľad položiek:
1. Vzduchový lter 7. Spojenie
2. Regulátor 8. Bezpečnostný vzduchový istič
3. Mazivo 9. Olej
4. Núdzový uzatvárací ventil 10. Mazanie – počas montáže
5. Priemer hadice 11. Mazanie – pomocou mazníc
6. Veľkost’závitu
Diely a Údržba
Keď skončí životnost’ náradia, odporúčame náradie rozobrat’, odstránit’mazivá a roztriedit’ diely
podľa materiálu tak, aby mohli byt’ recyklované.
Originál pokynov je v angličtine. Texty v ostatných jazykoch sú prekladom originálu pokynov.
Oprava a údržba náradia by mala byt’vykonávaná iba v autorizovanom servisnom stredisku.
Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll Rand alebo na distribútora.

TL-7807-PIM_ed1 CS-1
CS
Bezpečnostní informace k výrobku
Účel použití:
Tyto pneumatické Úhelvrtačky slouží k vrtání, honování, vystružování a vyřezávání otvorů.
Další informace najdete v příručce Bezpečnostní instrukce pro pneumatické vrtačky
04580353.
Příručky si můžete stáhnout z webové adresy ingersollrand.com
Specikace Výrobku
Modely Styl
Rychlost při
Volném Chodu
Kapacita Up-
ínacího Pouzdra
Hladina Hluku dB(A)
(ISO 15744)
Vibrácií (m/s²)
(ISO 28927)
rpm inch (mm) † Tlak (Lp)‡ Výkon (Lw) Hladina *K
7807R-A Úhel 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = neurčitost měření 3dB
‡ KwA = neurčitost měření 3dB
* K = nejistota měření (Vibrací)
Hodnoty hluku a vibrací byly změřeny v souladu s mezinárodně uznávanými zkušebními
normami. Skutečný vliv na uživatele při konkrétním použití nástroje se může od těchto
výsledků lišit. Proto je třeba pro určení úrovně nebezpečí při konkrétním použití provést
měření na místě použití.
Instalace a Mazání
Zabezpecte velikost prívodu vzduchu tak, aby byl u vstupu do náradí zajišten jeho maximální
provozní tlak (PMAX). Kondenzáty z ventilu (ventilu) ve spodní cásti (cástech) potrubí, vzducho-
vého ltru a nádrže kompresoru odstranujte denne. Proti směru vedení nainstalujte bezpečnostní
vzduchovou pojistku a přes všechna spojení vedení bez interního zavírání použijte zařízení proti
házení, abyste zamezili házení vedení v případě, že dojde k porušení vedení nebo přerušení
spojení. Na obr. 16573180-1 a tabulka na str. 2. Četnost údržby je uváděna v kruhové šipce a je
denována jako h = hodiny, d = dny a m = měsíce skutečného provozu. Prehled položek:
1. Vzduchový ltr 7. Spojení
2. Regulátor 8. Bezpečnostní vzduchová pojistka
3. Mazivo 9. Olej
4. Nouzový uzavírací ventil 10. Mazání - v prubehu montáže
5. Prumer hadice 11. Mazání - pomocí maznic
6. Velikost závitu
Díly a Údržba
Když skončí životnost nářadí, doporučujeme nářadí rozebrat, odstranit mazivo a roztřídit díly
podle materiálu tak, aby mohly být recyklovány.
Originální návod je v angličtině. Další jazyky jsou překladem originálního návodu.
Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním středisku.
Veškeré dotazy směrujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

ET-1 TL-7807-PIM_ed1
ET
Toote Ohutusteave
Ettenähtud Kasutamine:
Pneumaatilised Nurk trellid on konstrueeritud puurimiseks, hoonimiseks, hõõritsemiseks ja
aukude puurimiseks.
Lisateavet leiate juhendist 04580353 pneumaatiliste trellide ohutusteabe juhend.
Teatmikke saab alla laadida aadressilt ingersollrand.com
Toote Spetsikatsioon
Mudel Kuju
Tühikäigu
Kiirus
Padruni
Jõudlus
Müratase dB(A)
(ISO 15744)
Vibratsioon (m/s²)
(ISO 28927)
rpm inch (mm) † Rõhk (Lp)‡ Võimsus (Lw) Tase *K
7807R-A Nurk 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB mõõtemääramatus
‡ KwA = 3dB mõõtemääramatus
* K = mõõtmise määramatust (Vibratsioon)
HOIATUS
Heli ja vibratsiooni väärtusi mõõdeti kooskõlas rahvusvaheliselt tunnustatud standard-
itega. Kasutaja kokkupuude konkreetse tööriistaga võib erineda nendest tulemustest.
Seetõttu on vaja teha kohapealseid mõõtmisi, et välja selgitada ohutase kindla kasutu-
solukorra puhul.
Paigaldamine ja Määrimine
Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga õhutoiteli-
in. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhultrist ja kompressoripaa-
gist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt dimensioonitud õhukaitseklapp
ja kasutage ilma sisemise sulgeklapita voolikuühendustel visklemisvastaseid seadmeid, et vältida
vooliku visklemist selle purunemise või liite lahtituleku korral. Vt joonis 16573180-1 ja tabel
lk 2. Hoolduse sagedus on näidatud ümarnoolel ja seda määratletakse järgmiselt: h=tunnid,
d=päevad ja m=kuud tööriista tegelikku kasutamist. Detailid on järgmised:
1. Õhulter 7. Liide
2. Regulaator 8. Õhukaitseklapp
3. Õlitaja 9. Õli
4. Hädaseiskamisventiil 10. Määrimine - montaaži ajal
5. Vooliku läbimõõt 11. Määrimine - läbi liitmiku
6. Keerme suurus
Osad ja Hooldus
Pärast seadme tööea möödumist on soovitatav tööriist lahti võtta, puhastada määrdeainetest
ning eraldada osad materjalide kaupa, nii et need saaks utiliseerida.
Originaaljuhend on inglise keeles. Juhendid teistes keeltes on tõlgitud originaaljuhendist.
Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses.
Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo või edasimüüja poole.

TL-7807-PIM_ed1 HU-1
HU
A Termékre Vonatkozó Biztonsági Információk
Rendeltetés:
Ezeket a sűrített levegős szögfúrókat fúrásra, hónolásra, lyukbővítésre és lyukvágásra tervezték.
További információt a sűrített levegős fúró 04580353 jelű, biztonsági információkat
tartalmazó kézikönyvében talál.
A kézikönyvek letöltési címe: ingersollrand.com
A Termék Jellemzői
Modell Ki-
alakítás
Lehetséges
Sebesség
Tok-
mánykapacitás
Zajszint dB(A)
(ISO 15744)
Vibrációs (m/s²)
(ISO 28927)
rpm inch (mm) † Nyomás
(Lp)
‡Teljesítmény
(Lw)Szint *K
7807R-A Szög 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB mérési bizonytalanság * K = mérési bizonytalanság (Vibrációs)
‡ KwA = 3dB mérési bizonytalanság
A hang- és rezgésértékek mérése nemzetközileg elfogadott vizsgálati szabványoknak
megfelelően történt. Az eszköz bizonyos felhasználási területein a felhasználót érő hatá-
sok ezektől az értékektől eltérhetnek. Ezért az adott alkalmazásra vonatkozó veszélyes-
ségi szintet helyszíni méréssel kell meghatározni.
Telepítés és Kenés
A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a maximális
üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek legalacsonyabb
pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta eressze le a konden-
zátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a tömlő előremenő ágába és
használjon megfelelő rögzítőszerkezetet a belső elzáró szerelvény nélküli tömlőkben, hogy a
tömlő megrongálódása, vagy a csatlakozás szétválása esetén a tömlő ne mozdulhasson el. Lásd a
16573180-1 rajzot és a táblázatot a 2. oldalon. A karbantartás gyakoriságát körkörös nyíl jelzi, és
tényleges szerszámhasználati h=órákban, d=napokban, és m=hónapokban kerül meghatározás-
ra. Az elemek azonosítása:
1. Levegőszűrő 7. Csatlakozás
2. Nyomásszabályzó 8. Biztonsági levegőszelep
3. Olajozó 9. Olaj
4. Vészleállító szelep 10. Gépzsír – az összeszerelés során
5. Tömlőátmérő 11. Gépzsír – a szerelvényezés során
6. Menetméret
Alkatrészek és Karbantartás
Ha a szerszám élettartama lejárt, ajánlatos szétszedni, a kenőanyagtól megtisztítani és az alk-
atrészeket az újrahasznosíthatóság érdekében anyaguk szerint csoportosítani.
Az eredeti utasítások angolul elérhetőek. A más nyelveken olvasható utasítások az eredeti
utasítás fordításai.
A szerszám javítását csak arra feljogosított szervizközpont végzheti.
Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy terjesztőhöz.

LT-1 TL-7807-PIM_ed1
LT
Gaminio Saugos informacija
Paskirtis:
Šie pneumatiniai Kampasgrąžtai yra skirti gręžti, šlifuoti, paplatinti ir skylėms išpjaustyti.
Daugiau informacijos ieškokite pneumatinių grąžtų gaminio saugos informacijos instruk-
cijos formoje 04580353.
Instrukcijas galite atsisiųsti iš svetainės ingersollrand.com internete.
Gaminio Techniniai Duomenys
Modelis Konstrukcija
Laisvosios
Eigos Greitis
Chuck
Talpa
Garso Lygis dB(A)
(ISO 15744)
Vibracijos
(m/s²)
(ISO 28927)
rpm inch (mm) † Slėgis (Lp) ‡ Galia (Lw) Lygis *K
7807R-A
Palenkta Kampu 1,800 3/8" (10) 87 98 2.49 0.74
† KpA = 3dB matavimo paklaida
‡ KwA = 3dB matavimo paklaida
* K = matavimo paklaida (Vibracijos)
Garso ir vibracijos reikšmės buvo išmatuotos laikantis tarptautinių pripažintų testavimo
standartų. Poveikis naudotojui naudojant konkretų įrankį gali skirtis nuo šių rezultatų.
Todėl turi būti atlikti matavimai naudojimo vietoje, siekiant nustatyti pavojingumo lygį
konkretaus naudojimo sąlygomis.
Prijungimas ir Sutepimas
Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo antgalyje
(PMAX). Kondensatą iš vožtuvo (-ų), esančio (-ių) žemiausioje vamzdyno (-ų) dalyje ir kompre-
soriaus bako išleiskite kasdien. Uzstādiet pareizā izmēra gaisa drošinātāju pirms šļūtenes un
izmantojiet stabilizējošu ierīci ap katru šļūtenes savienojumu bez iekšējā atslēgšanas mehānis-
ma, lai nepieļautu šļūtenes mētāšanos gadījumā, ja pārtrūkst šļūtene vai atvienojas savienojums.
Žiūrėkite 16573180-1 pav. ir lentelę 2 psl. Techninės priežiūros dažnis nurodytas žiedinėje
rodyklėje ir nustatomas pagal faktinio naudojimo h=valandas, d=dienas ir m=mėnesius. Sudeda-
mosios dalys identikuojamos taip:
1. Oro ltras 7. Savienojums
2. Reguliatorius 8. Gaisa drošinātājs
3. Tepimo 9. Alyva
4. Avarinio išjungimo vožtuvas 10. Tepkite surinkimo metu.
5. Žarnos skersmuo 11. Tepkite per tepimo angas
6. Sriegio matmenys
Dalys ir Priežiūra
Pasibaigus prietaiso eksploatacijos terminui rekomenduojame išardyti jį, pašalinti nuo detalių tepalą,
suskirstyti detales pagal medžiagą, iš kurios jos pagamintos, ir pristatyti atliekų perdirbimo įmonei.
Originalios instrukcijos yra anglų kalba. Kitomis kalbomis yra originalių instrukcijų vertimas.
Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai.
Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba pardavėją.
