Ingersoll-Rand 211 -EU User manual

04584736
Edition 9
February 2018
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
ES
Spécications du produit
FR
Speciche prodotto
IT
Technische Produktdaten
DE
Productspecicaties
NL
Produktspecikationer
DA
Produktspecikationer
SV
Produktspesikasjoner
NO
Tuote-erittely
FI
Especicações do Produto
PT
Προδιαγραφές προϊόντος
EL
Specikacije izdelka
SL
Špecikácie produktu
SK
Specikace výrobku
CS
Toote spetsikatsioon
ET
A termék jellemzői
HU
Gaminio techniniai duomenys
LT
Ierices specikacijas
LV
Informacje o Produkcie
PL
Технические характеристики изделия
RU
产品信息
ZH
製品仕様
JA
제품 상세
KO
Информация за Продукта
BG
Informaţii Privind Produsul
RO
Podaci o proizvodu
HR
Air Impact Wrench
Models 211, 211-EU, 212 and 212-EU

2 04584736_ed9
4
75
32
1
9
6
11
48h
48h
PMAX
9
8h
24h
8
10
(Dwg. 47132600)
13
25
6
7
9
10
11
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3
C38341-810 C383D1-810 3/8 (10) 1/4 MSCF33 10 105-1lb 3 105-1lb 3
(Dwg. TPD1248) (Dwg. TPD1249)

04584736_ed9 EN-1
EN
Product Safety Information
Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.
For additional information refer to Product Safety Information Manual Form 04580916.
Manuals can be downloaded from ingersollrandproducts.com.
Power Management System
For models that include a power management system, the system allows operator reduction of
maximum output power in either the forward or the reverse direction. For reduced power in
the forward direction and full power in the reverse direction, push the reverse valve inward
on the right side of the tool and rotate the reverse valve until the notch on the right side aligns
with the desired number on the right side. This provides reduced power in forward but full power
in reverse when the reverse valve is pushed in the opposite direction. (See TPD1248 on page 2.)
For reduced power in the reverse direction and full power in the forward direction, push the
reverse valve inward on the left side of the tool and rotate the reverse valve until the notch on the
left side aligns with the desired number on the left side. This provides full power in forward but
reduced power in reverse when the reverse valve is pushed the opposite direction. (See TPD1249
on page 2.) For full power in both directions, rotate the Reverse Valve until the notch on either
end of the Reverse Valve aligns with 5 on each side of the housing. The power level indicators
(See TPD1248 and TPD 1249) are for reference and DO NOT indicate a specic power. The power
output can be further reduced in forward or reverse by using the variable throttle.
Product Specications
Model(s) Style
Drive Impacts per
Min.
Recommended Torque Range
Type Size Forward
ft-lb (Nm)
Reverse
ft-lb (Nm)
211 Straight Square 3/8” 1500 20-125 (27-170) 20-125 (27-170)
211-EU Straight Square 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212 Pistol Square 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212-EU Pistol Square 3/8” 1500 20-125 (27-170) 20-125 (27-170)
Model(s)
Sound Level dB(A)
(EN ISO 15744)
Vibration (m/s²)
(EN ISO 28927-2)
† Pressure (Lp) ‡ Power (Lw)Level * K
211 101.0 112.0 5.9 1.6
211-EU 101.0 112.0 5.9 1.6
212 94.5 105.5 6.5 1.0
212-EU 94.5 105.5 6.5 1.0
† KpA = 3dB measurement uncertainty *K = Vibration measurement uncertainty
‡ KwA = 3dB measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards.The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

EN-2 04584736_ed9
EN

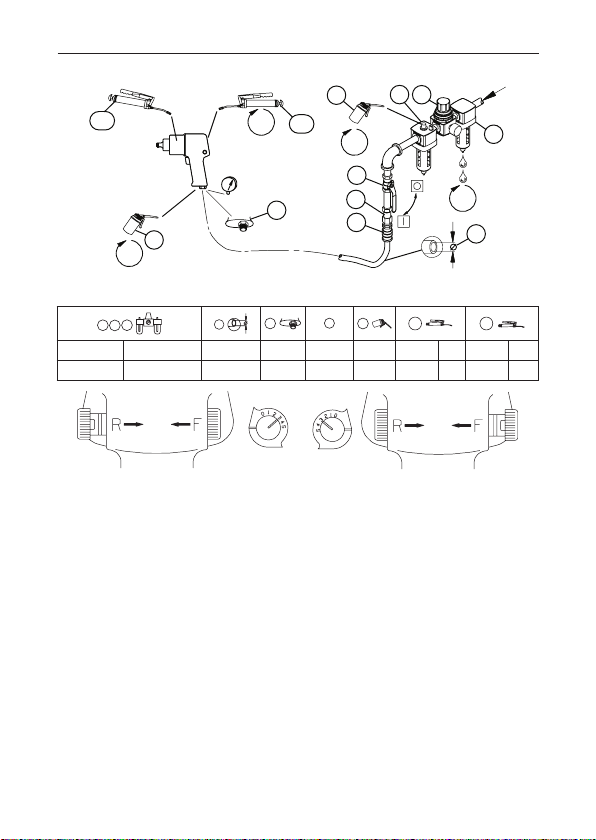

Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 47132600 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 7. Coupling
2. Regulator 8. Safety Air Fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through tting
6. Thread size
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

04584736_ed9 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar
fiadores roscados.
Para obtener más información, consulte el formulario 04584983 del manual de
información de seguridad del producto.
Los manuales pueden descargarse en ingersollrandproducts.com.
Gestión de la Potencia de Impacto
En los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador
reducir la potencia de salida máxima de atornillado o aflojado. Para potencia reducida en
dirección hacia delante y potencia completa en la inversa, empuje hacia adentro la válvula de
inversión situada en el lateral derecho de la herramienta y gire la válvula de inversión hasta que
la marca en el lateral derecho esté alineada con el número deseado en la derecha. Esto ofrece
potencia reducida en dirección hacia delante y completa en la inversa cuando la válvula de
inversión sea empujada hacia el lado opuesto. Vea Esq. TPD1248. Para potencia reducida en
dirección inversa y potencia completa en la dirección hacia delante, empuje hacia adentro la
válvula de inversión situada en el lateral derecho de la herramienta y gire la válvula de inversión
hasta que la marca en el lateral izquierdo esté alineada con el número deseado en la izquierda.
Esto ofrece potencia completa en dirección hacia delante y potencia reducida en la inversa
cuando la válvula de inversión sea empujada hacia el lado opuesto. Vea Esq. TPD1249. Para
obtener la máxima potencia, gire la válvula de inversión hasta que la muesca de los bordes
de la válvula de inversión se alinee con cada lado de la carcasa. Los indicadores de nivel de
potencia (consulte TPD1248 y TPD 1249) sirven de referencia y NO indican una potencia exacta.
La potencia disponible se puede reducir aún más en la dirección de atornillado o aflojado con el
mando variable.
Especicaciones del Producto
Modelo(s) Tipo
Tracción Impactos
por
Minuto
Intervalo de par Recomendado
Tipo Tamaño Avance
ft-lb (Nm)
Retroceso
ft-lb (Nm)
211 Otse Cuadrado 3/8” 1500 20-125 (27-170) 20-125 (27-170)
211-EU Otse Cuadrado 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212 Pistola Cuadrado 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212-EU Pistola Cuadrado 3/8” 1500 20-125 (27-170) 20-125 (27-170)

ES-2 04584736_ed9
ES
Modelo(s)
Nivel Sonoro dB (A)
(EN ISO 15744)
Vibración (m/s²)
(EN ISO 28927-2)
† Presión (Lp) ‡ Potencia (Lw) Nivel * K
211 101.0 112.0 5.9 1.6
211-EU 101.0 112.0 5.9 1.6
212 94.5 105.5 6.5 1.0
212-EU 94.5 105.5 6.5 1.0
† KpA = 3dB de error * K = de error (Vibración)
‡ KwA = 3dB de error
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para
pruebas reconocidos internacionalmente. Es posible que la exposición del usuario en
una aplicación especíca de herramienta diera de estos resultados. Por lo tanto, la
mediciones in situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación
especíca.
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, filtro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos
en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den
latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Consulte la
dibujo 47132600 y la tabla en la página 2. La frecuencia de mantenimiento se muestra dentro de
una flecha circular y se define como h = horas, d = días y m = meses de uso real. Los elementos se
identifican como:
1. Filtro de aire 7. Acoplamiento
2. Regulador 8. Fusil de aire de seguridad
3. Lubricador 9. Aceite
4. Válvula de corte de emergencia 10. Grasa - durante el montaje
5. Diámetro de la manguera 11. Grasa - por el engrasador
6. Tamaño de la rosca
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

04584736_ed9 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs
de xation letés.
Pour en savoir plus, consultez le manuel 04584983 relatif aux informations de sécurité du
produit.
Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com.
Régulation de la Puissance de Percussion
Les modèles équipés d’un régulateur de puissance permettent de réduire la puissance de
sortie maximale vers l’avant et vers l’arrière. Pour obtenir une puissance réduite dans le
sens avant et la pleine puissance dans le sens arrière, pousser la soupape d’inversion vers
l’intérieur sur le côté droit de l’outil et tourner la soupape d’inversion jusqu’à ce que l’encoche
du côté droit de la soupape soit alignée par rapport au numéro désiré sur le côté droit. Ce
réglage fournit une puissance réduite dans le sens avant, mais une pleine puissance dans le
sens arrière lorsque la soupape d’inversion est poussée dans la direction opposée. Voir Plan
TPD1248 de la page 2. Pour obtenir une puissance réduite dans le sens arrière et la pleine
puissance dans le sens avant, pousser la soupape d’inversion vers l’intérieur sur le côté
gauche de l’outil et tourner la soupape d’inversion jusqu’à ce que l’encoche du côté gauche de
la soupape soit alignée par rapport au numéro désiré sur le côté gauche. Ce réglage fournit la
pleine puissance dans le sens avant, mais une puissance réduite dans le sens arrière lorsque la
soupape d’inversion est poussée dans la direction opposée. Voir Plan TPD1249 de la page 2. Pour
une pleine puissance dans les deux sens, faites tourner la valve d’inversion jusqu’à ce que
l’entaille de chaque côté de cette dernière soit alignée avec le 5 situé de chaque côté du boîtier.
Les niveaux de puissance (voirTPD1248 & TPD 1249 de la page 2) ne sont qu’indicatifs, ils NE
donnent PAS de mesure précise. La puissance de sortie peut être encore réduite, dans un sens ou
dans l’autre, grâce à la gâchette progressive.
Spécications du Produit
Modèle(s) Burin
Conduit Impacts
par
Minutes
Gamme de Couples Recommandée
Type Taille En avant
ft-lb (Nm)
Inversion
ft-lb (Nm)
211 Droit Engrenage 3/8” 1500 20-125 (27-170) 20-125 (27-170)
211-EU Droit Engrenage 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212 Pistolet Engrenage 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212-EU Pistolet Engrenage 3/8” 1500 20-125 (27-170) 20-125 (27-170)

FR-2 04584736_ed9
FR
Modèle(s)
Niveau Acoustique dB (A)
(EN ISO 15744)
Vibration (m/s²)
(EN ISO 28927-2)
† Pression (Lp) ‡ Puissance (Lw) Niveau * K
211 101.0 112.0 5.9 1.6
211-EU 101.0 112.0 5.9 1.6
212 94.5 105.5 6.5 1.0
212-EU 94.5 105.5 6.5 1.0
† KpA = incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)
‡ KwA = incertitude de mesure de 3dB
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 47132600 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 7. Raccord
2. Régulateur 8. Raccordement à air de sûreté
3. Lubricateur 9. Huile
5. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage
5. Diamètre du tuyau 11. Graisse - pour le raccordement
6. Taille du letage
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

04584736_ed9 IT-1
IT
Informazioni Sulla Sicurezza del Prodotto
Destinazione D’uso:
Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione
di dispositivi di ssaggio lettati.
Per ulteriori informazioni, consultare il modulo 04584983 nel Manuale di informazioni
sulla sicurezza del prodotto.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com.
Sistema di Regolazione della Potenza
Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza
massima erogata nel senso di rotazione orario e antiorario. Per potenza ridotta nella direzione
in avanti e piena potenza nella direzione in inverso, spingere la valvola d’inversione verso
l’interno sulla destra dell’attrezzo e girare la valvola stessa no a quando l’intacco sulla destra sia
allineato col numero desiderato sulla destra. Ciò provvede potenza ridotta in avanti ma potenza
piena all’inverso quando la valvola d’inversione viene spinta nella direzione opposta. Vedi
Disegno TPD1248. Per potenza ridotta nella direzione in inverso e piena potenza nella
direzione in avanti, spingere la valvola d’inversione verso l’interno sulla sinistra dell’attrezzo e
girare la valvola stessa no a quando l’intacco sulla sinistra sia allineato col numero desiderato
sulla sinistra. Ciò provvede piena potenza in avanti ma potenza ridotta all’inverso quando la val-
vola d’inversione viene spinta nella direzione opposta. Vedi DisegnoTPD1249. Per la massima
potenza in entrambe le direzioni, ruotare la valvola di inversione nché la tacca su una delle
due estremità della valvola non risulta allineata con le 5 su ciascun lato dell’alloggiamento. Gli
indicatori del livello di potenza (vedi TPD1248 e TPD1249) sono da considerare
esclusivamente come riferimenti e NON indicano nessuna potenza specica. La potenza erogata
può essere ulteriormente ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura
variabile.
Speciche Prodotto
Modello/i Stile
Azionamento Impulsi
al
Minuto
Intervallo Coppie Consigliato
Tipo Dimensioni Avanti
ft-lb (Nm)
Indietro
ft-lb (Nm)
211 Diritto Squadra 3/8” 1500 20-125 (27-170) 20-125 (27-170)
211-EU Diritto Squadra 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212 Impugnatura Squadra 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212-EU Impugnatura Squadra 3/8” 1500 20-125 (27-170) 20-125 (27-170)

IT-2 04584736_ed9
IT
Modello/i
Livello Acustico dB (A)
(EN ISO 15744)
Vibrazioni (m/s²)
(EN ISO 28927-2)
† Pressione (Lp) ‡ Potenza (Lw) Livello * K
211 101.0 112.0 5.9 1.6
211-EU 101.0 112.0 5.9 1.6
212 94.5 105.5 6.5 1.0
212-EU 94.5 105.5 6.5 1.0
† KpA = incertezza misurazione 3dB * K = incertezza misurazione (Vibrazioni)
‡ KwA = incertezza misurazione 3dB
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica
applicazione.
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 47132600 e la tabella a pagina 2. La frequenza di manutenzione viene il-
lustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 7. Regolatore
2. Regolatore 8. Fusibile di sicurezza
3. Lubricatore 9. Olio
4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio
5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo
6. Dimensione della lettatura
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

04584736_ed9 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von
Befestigungselementen mit Gewinden vorgesehen.
Für zusätzliche Informationen siehe das Formblatt 04584983. im Handbuch Produktsicher-
heitsinformationen.
Handbücher können voningersollrandproducts.com heruntergeladen werden.
Steuerung der Schlagkraft
Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die
maximale Ausgangskraft entweder in der Vorwärts- oder der Rückwärtsrichtung reduzieren.
Um verringerte Leistung in Vorwärtsrichtung und volle Leistung in Umkehrrichtung zu
erreichen, das Umsteuerventil in der rechten Werkzeugseite nach innen drücken und so weit
drehen bis die Kerbe auf der rechten Seite mit der gewünschten Nummer auf der rechten Seite
übereinstimmt. So wird verringerte Leistung in Vorwärts- und volle Leistung in Umkehrrichtung
erreicht wenn das Umsteuerventil in die entgegengesetzte Richtung gedrückt wird. Siehe
Zeichnung TPD1248 auf Seite 2. Um verringerte Leistung in Umkehrrichtung und volle
Leistung in Vorwärtsrichtung zu erreichen, das Umsteuerventil in der linken Werkzeugseite
nach innen drücken und so weit drehen, bis die Kerbe auf der linken Seite mit der gewünschten
Nummer auf der linken Seite übereinstimmt. So wird volle Leistung in Vorwärts- und verringerte
Leistung in Umkehrrichtung erreicht, wenn das Umsteuerventil in die entgegengesetzte
Richtung gedrückt wird. Siehe Zeichnung TPD1249 auf Seite 2. Um einen uneingeschränkten
Durchuss in beide Richtungen zu erreichen, drehen Sie das Umschaltventil, bis die Kerben
auf allen Seiten des Umschlagventils an den 5 Kerben auf allen Seiten des Gehäuses ausgerichtet
sind. Die Kraftanzeigen (siehe TPD1248 & TPD 1249 auf Seite 2) dienen nur zur Referenz und
zeigen KEIN spezisches
Drehmoment an. Die Kraftabgabe kann weiter in der Vorwärtsoder Rückwärtsrichtung reduziert
werden, in dem der Drücker variabel betätigt wird.
Technische Produktdaten
Modell(e) Machart Antrieb Schläge pro
Minute
Typ Größe
211 Gerade Quadratischer Ausgangsantrieb 3/8” 1500
211-EU Gerade Quadratischer Ausgangsantrieb 3/8” 1500
212 Pistole Quadratischer Ausgangsantrieb 3/8” 1500
212-EU Pistole Quadratischer Ausgangsantrieb 3/8” 1500

DE-2 04584736_ed9
DE
Modell(e)
Empfohlener
Drehmomentbereich
Schallpegel dB (A)
(EN ISO 15744)
Schwingungs (m/s²)
(EN ISO 28927-2)
Vorwärts
ft-lb (Nm)
Rückwärts
ft-lb (Nm)
† Druck
(Lp)
‡ Stromzufuhr
(Lw)Spegel * K
211 20-125 (27-170) 20-125 (27-170) 101.0 112.0 5.9 1.6
211-EU 20-125 (27-170) 20-125 (27-170) 101.0 112.0 5.9 1.6
212 20-125 (27-170) 20-125 (27-170) 94.5 105.5 6.5 1.0
212-EU 20-125 (27-170) 20-125 (27-170) 94.5 105.5 6.5 1.0
† KpA =3dB Messunsicherheit * K = Messunsicherheit (Schwingungs)
‡ KwA =3dB Messunsicherheit
WARNUNG
Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 47132600 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 7. Verbindung
2. Regler 8. Sicherheits-Druckluftsicherung
3. Schmierbüchse 9. Ölen
4. Notabsperrventil 10. Fetten - bei der Montage
5. Schlauchdurchmesser 11. Fetten - über Anschlussstück
6. Gewindegröße
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um
ein Übersetzung der Originalanleitung.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

04584736_ed9 NL-1
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze pneumatische slagmoersleutels zijn bedoeld om schroefdraadbevestigingen te
verwijderen en te plaatsen.
Zie formulier 04584983 van de productveiligheidshandleiding voor aanvullende infor-
matie.
Handleidingen kunnen worden gedownload vanaf ingersollrandproducts.com.
Krachtregelingssysteem
Voor modellen met een krachtregelingssysteem geldt dat de bediener de maximaal geleverde
kracht in voorwaartse of achterwaartse richting kan verminderen. Voor gereduceerd vermogen
in de voorwaartse richting en vol vermogen in de omgekeerde richting het omkeerventiel
aan de linker kant van het gereedschap naar binnen drukken en het omkeerventiel ronddraaien
tot de keep op de linker kant in lijn is met het gewenste cijfer op de linker kant. Dit zorgt
voor verminderd vermogen in voorwaartse richting en voor vol vermogen in omgekeerde
richting wanneer het omkeerventiel in de tegengestelde richting wordt geduwd. Zie tekening
TPD1248. Voor gereduceerd vermogen in de omgekeerde richting en vol vermogen in de
voorwaartse richting het omkeerventiel aan de linker kant van het gereedschap naar binnen
drukken en het omkeerventiel ronddraaien tot de keep op de linker kant in lijn is met het
gewenste cijfer op de linker kant. Dit zorgt voor vol vermogen in voorwaartse richting en voor
verminderd vermogen in omgekeerde richting wanneer het omkeerventiel in de tegengestelde
richting wordt geduwd. Zie tekening TPD1249. Voor vol vermogen in beide richtingen,
draait u de terugslagklep totdat de inkeping aan een zijde van de terugslagklep op één lijn ligt
met 5 aan elke zijde van de behuizing. De krachtindicators (Zie TPD1248 en TPD 1249) zijn ter
referentie en geven GEEN specieke kracht aan. De geleverde kracht kan verder in voorwaartse
of achterwaartse richting worden verminderd door de variabele gasklep te gebruiken.
Produktspesikasjoner
Model(len) Soort
Aandrijving Slagen
per
Minuut
Aanbevolen Bereik Koppel
Type Afmeting Vooruit
ft-lb (Nm)
Achteruit
ft-lb (Nm)
211 Recht Haaks 3/8” 1500 20-125 (27-170) 20-125 (27-170)
211-EU Recht Haaks 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212 Pistool Haaks 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212-EU Pistool Haaks 3/8” 1500 20-125 (27-170) 20-125 (27-170)

NL-2 04584736_ed9
NL
Model(len)
Geluidsniveau dB (A)
(EN ISO 15744)
Trillings (m/s²)
(EN ISO 28927-2)
† Druk (Lp)‡ Vermogen (Lw) Niveau * K
211 101.0 112.0 5.9 1.6
211-EU 101.0 112.0 5.9 1.6
212 94.5 105.5 6.5 1.0
212-EU 94.5 105.5 6.5 1.0
† Meetonnauwkeurigheid bij KpA = 3dB * Meetonnauwkeurigheid bij K (Trillings) K
‡ Meetonnauwkeurigheid bij KwA = 3dB
WAARSCHUWING
Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal
erkende testnormen. De blootstelling van een gebruiker bij een specieke toepassing van
gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen
worden genomen om het gevaarniveau in die specieke toepassing te bepalen.
Installatie en Smering
Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet de
luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage
punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 47132600 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en
m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 7. Koppeling
2. Regelaar 8. Beveiliging
3. Smeerinrichting 9. Olie
4. Noodafsluitklep 10. Smeervet - tijdens montage
5. Slangdiameter 11. Smeervet - door smeernippel
6. Soort van schroefdraad
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedsc-
hap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij
gerecycled kunnen worden.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend service
centrum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

04584736_ed9 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Trykmomentnøgler er udformet til at erne og installere gevindskårne lukkemekanismer.
For yderligere oplysninger henvises der til formular 04584983 i vejledningen med
produktsikkerhedsinformation.
Vejledningerne kan hentes ned fra ingersollrandproducts.com.
Slageektstyring
For modeller, der inkluderer et eektstyringssystem, tillader systemet operatørreduktion af
den maksimale udgangseekt i både den fremadgående og modsatte retning. Hvis man ønsker
reduceret lufttryk under påskruning og maksimalt lufttryk under afskruning, trykkes
kontraventilen på højre side af værktøjet ind, og kontraventilen drejes, indtil rillen på højre side
er ud for det ønskede tal på højre side. Herved opnås der reduceret lufttryk under påskruning,
men maksimalt lufttryk under afskruning, når kontraventilen trykkes i modsatte retning. Se
tegning TPD1248 på side 2. Hvis man ønsker reduceret lufttryk under afskruning og
maksimalt lufttryk under påskruning, trykkes kontraventilen på venstre side af værktøjet ind,
og kontraventilen drejes, indtil rillen på venstre side er ud for det ønskede tal på venstre side.
Herved opnås der maksimalt lufttryk under påskruning, men reduceret lufttryk under afskruning,
når kontraventilen trykkes i modsatte retning. Se tegning TPD1249 på side 2. For at få fuld
eekt i begge retninger, skal tilbageslagsventilen drejes, indtil hakket i hver ende af tilbag-
eslagsventilen er tilpasset 5 på hver side af huset. Indikatorerne for eektniveau (se TPD1248
& TPD 1249 på side 2) er til reference og angiver IKKE en bestemt eekt. Udgangseekten kan
reduceres yderligere i fremadgående eller modsat retning vha. det regulerbare spjæld.
Produktspecikationer
Model(ler) Stil
Drev Slag pr.
Minut
Anbefalet Momentområde
Type Størrelse Fremad
ft-lb (Nm)
Tilbagegående
ft-lb (Nm)
211 Lige Kvadrat 3/8” 1500 20-125 (27-170) 20-125 (27-170)
211-EU Lige Kvadrat 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212 Pistol Kvadrat 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212-EU Pistol Kvadrat 3/8” 1500 20-125 (27-170) 20-125 (27-170)

DA-2 04584736_ed9
DA
Model(ler)
LydniveaudB (A)
(EN ISO 15744)
Vibrations (m/s²)
(EN ISO 28927-2)
† Tryk (Lp) ‡ Eekt (Lw) Niveau * K
211 101.0 112.0 5.9 1.6
211-EU 101.0 112.0 5.9 1.6
212 94.5 105.5 6.5 1.0
212-EU 94.5 105.5 6.5 1.0
† KpA = 3dB måleusikkerhed * K = måleusikkerhed (Vibrations)
‡ KwA = 3dB måleusikkerhed
ADVARSEL
Lyd- og vibrationsværdier blev målt i overensstemmelse med internationalt anerkendte
teststandarder. Brugerens eksponering under en specik værktøjsanvendelse kan adskille
sig fra disse resultater. Derfor bør der anvendes stedspecikke målinger til at bedømme
fareniveauet for denne specikke anvendelse.
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en antipiskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 47132600 og tabel på side 2. Vedligeholdelseshyppigheden vises med
en rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er
identiceret som:
1. Luftlter 7. Kobling
2. Regulator 8. Sikkerhedstryksikring
3. Smøreapparat 9. Olie
4. Nødafspærringsventil 10. Fedt - under samlingen
5. Slangediameter 11. Fedt - gennem monteringen
6. Gevindstørrelse
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale
vejledning.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

04584736_ed9 SV-1
SV
Produktsäkerhetsinformation
Avsedd Användning:
Dessa luftdrivna slående muttermaskiner är utformade för att lossa och dra åt gängade
fästelement.
För mer information, se produktsäkerhetsinformation Form 04584983.
Handböcker kan laddas ner från ingersollrandproducts.com.
Eekthanteringssystem
För modeller som har ett eekthanteringssystem gör systemet det möjligt för användaren
att reducera den maximala uteekten i antingen framåt- eller bakåtläget. För att få minskad
uteekt framåt och ökad uteekt bakåt, skall reverseringsventilen skjutas inåt på verktygets
högra sida och reverseringsventilen skall vridas tills hacket på högra sidan hamnar i linje med
önskad sira på den högra sidan. Detta ger minskad uteekt framåt, men full uteekt bakåt,
eftersom reverseringsventilen skjuts i motsatt riktning. Se bild TPD1248. För att få minskad
uteekt bakåt och ökad uteekt framåt, skall reverseringsventilen skjutas inåt på verktygets
vänstra sida och reverseringsventilen skall vridas tills hacket på vänstra sidan benner sig
jämnt med önskad sira på vänster sida. Detta ger minskad uteekt bakåt, men full uteekt
framåt, då reverseringsventilen skjuts i motsatt riktning. Se bild TPD1249. För full eekt i båda
riktningarna, rotera backventilen tills skåran på endera ände av backventilen sammanfaller
med 5 på vardera sida av huset. Eektnivåns indikeringar (se TPD1248 & TPD 1249) är ämnade
som referens och visar INTE en specik eekt. Uteekten kan reduceras ytterligare i framåt- eller
bakåtläget genom att använda ett variabelt tryckreglage.
Produktspecikationer
Modell(er) Typ
Drivning Slag per
Minut
Rekommenderat Momentområde
Typ Storlek Framåt
ft-lb (Nm)
Bakåt
ft-lb (Nm)
211 Rak Fyrkant 3/8” 1500 20-125 (27-170) 20-125 (27-170)
211-EU Rak Fyrkant 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212 Pistol Fyrkant 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212-EU Pistol Fyrkant 3/8” 1500 20-125 (27-170) 20-125 (27-170)

SV-2 04584736_ed9
SV
Modell(er)
Ljudstyrkenivå dB (A)
(EN ISO 15744)
Vibrations (m/s²)
(EN ISO 28927-2)
† Tryck (Lp) ‡ Eekt (Lw)Nivå * K
211 101.0 112.0 5.9 1.6
211-EU 101.0 112.0 5.9 1.6
212 94.5 105.5 6.5 1.0
212-EU 94.5 105.5 6.5 1.0
† KpA = 3dB mätosäkerhet * K = mätosäkerhet (Vibrations)
‡ KwA = 3dB mätosäkerhet
VARNING
Värden för ljud och vibrationer har mätts upp i enlighet med etablerade internationella
teststandarder. Användarens exponering vid en viss användning av ett verktyg kan skilja
sig från dessa resultat. Därför bör mätningar göras på plats för att bedöma risken vid den
specika användningen.
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 47132600 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 7. Koppling
2. Regulator 8. Säkerhetsventil
3. Smörjare 9. Olja
4. Nödstoppsventil 10. Fett - under montering
5. Slangdiameter 11. Fett - via anslutning
6. Gängdimension
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin-
struktionerna.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

04584736_ed9 NO-1
NO
Produktspesikasjoner
Tiltenkt Bruk:
Trykkluftsnøklene er fremstillet til å erne og montere gjengede festeanordninger.
For ytterligere informasjon henvises det til skjema 04584983 i håndboken med produkt-
sikkerhetsinformasjon.
Håndbøker kan lastes ned fra ingersollrandproducts.com.
Eektstyringssystem
For modeller med et eektstyringssystem tillater systemet operatørreduksjon av maksimum
utgangseekt i retning forover eller bakover. For redusert styrke forover og full styrke
bakover, trykk reverseringsventilen inn på høyre side av verktøyet og roter
reverseringsventilen helt til hakket på høyre side er i linje med det ønskede nummer på høyre
side. Dette vil gi redusert styrke forover men full styrke bakover når reverseringsventilen er
skjøvet i den motsatte retning. Se Tegning TPD1248. For redusert styrke bakover og full styrke
forover, trykk reverseringsventilen inn på venstre side av verktøyet og roter reverseringsven-
tilen helt til hakket på venstre side er i linje med det ønskede nummer på venstre side. Dette
vil gi full styrke forover men redusert styrke bakover når reverseringsventilen er skjøvet i den
motsatte retning. Se Tegning TPD1249. For full kraft i begge retninger, drei reverseringsven-
tilen til hakket på ene enden av reverseringsventilen er justert til 5 på hver side av kabinettet.
Eektnivåindikatorene (se TPD1248 og TPD1249) er til referanse og illustrerer IKKE spesikk
eekt. Eektutgangen kan reduseres ytterligere i retning forover eller bakover med den variable
pådragsmekanismen.
Productspecicaties
Modell(er) Type
Drift Slag per
Minutt
Anbefalt Momentområde
Type Størrelse Forover
ft-lb (Nm)
Bakover
ft-lb (Nm)
211 Rett Firkant 3/8” 1500 20-125 (27-170) 20-125 (27-170)
211-EU Rett Firkant 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212 Pistol Firkant 3/8” 1500 20-125 (27-170) 20-125 (27-170)
212-EU Pistol Firkant 3/8” 1500 20-125 (27-170) 20-125 (27-170)

NO-2 04584736_ed9
NO
Modell(er)
Lydnivå dB (A)
(EN ISO 15744)
Vibrasjons (m/s²)
(EN ISO 28927-2)
† Trykk (Lp) ‡ Styrke (Lw)Nivå * K
211 101.0 112.0 5.9 1.6
211-EU 101.0 112.0 5.9 1.6
212 94.5 105.5 6.5 1.0
212-EU 94.5 105.5 6.5 1.0
† KpA = 3dB måleusikkerhet * K = måleusikkerhet (Vibrasjons)
‡ KwA = 3dB måleusikkerhet
ADVARSEL
Lyd- og vibrasjonsverdiene ble målt i samsvar med internasjonalt anerkjente teststand-
arder. Eksponeringen for brukeren i et bestemt bruksområde for verktøyet kan variere fra
disse resultatene. Derfor bør målingene på stedet benyttes for å avgjøre farenivået i det
bestemte bruksområdet.
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 47132600 og tabell på side 2. Vedlikeholdsfrekvens vises i den
sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter identiseres som:
1. Luftlter 7. Kobling
2. Regulator 8. Slangebruddsventil
3. Smøreapparat 9. Olje
4. Nødstoppventil 10. Smørefett - under montering
5. Slangediameter 11. Smørefett - gjennom smørenippel
6. Gjengedimensjon
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale
instruksjonene.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.
