Cordless Impact Wrench
W040, W150, W175 and W360 Series

2 80226780_ed4
XX
XX
1
2
3

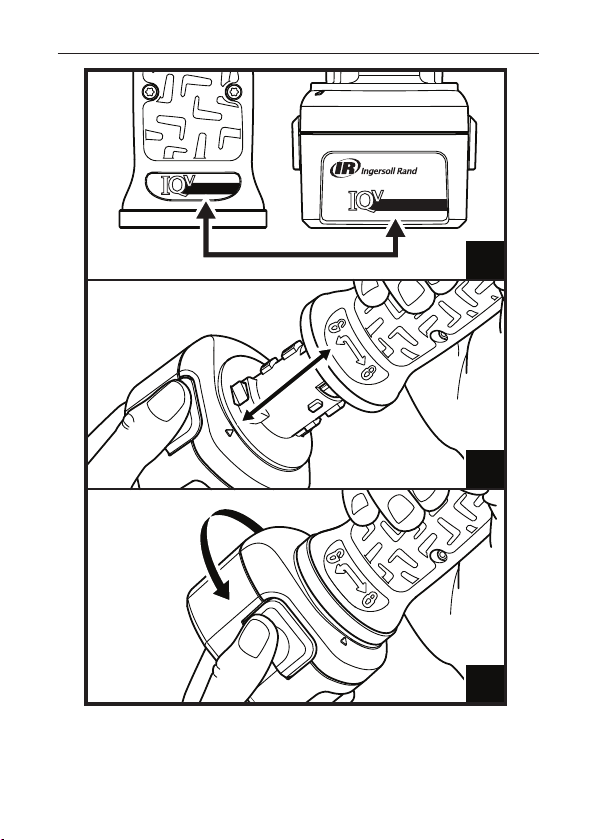

(Dwg. 16597338)

80226780_ed4 EN-1
EN
Product Safety Information
Intended Use:
These Cordless Impact Wrenches are designed to remove and install threaded fasteners.
WARNING
Responsibly recycle or dispose of Batteries. Do not puncture or burn Batteries. Improper
disposal may endanger the environment or cause personal injury.
Only use Tools with appropriate voltage Ingersoll Rand batteries and Charger. Use of
any other batteries may create a risk of re, personal injury or property damage.
For additional information, refer to Cordless Impact Wrench Safety Manual Form
04581146, Battery Charger Safety Information Manual Form 10567832 and Battery Safety
Information Manual Form 10567840.
Manuals can be downloaded from www.irtools.com.
Product Specications
Model Voltage Drive
Impacts
per
Minute
No
Load
Speed
Recommended
Torque Range
Max.
Torque
V, DC Type Size bpm rpm ft-lbs (N-m) ft-lbs (N-m)
W040 7.2 Quick Change
Hex 1/4” 2500 0~2200 1~30 (2~40) 40 (54)
W040SQ 7.2 Square 3/8” 2500 0~2200 1~30 (2~40) 40 (54)
W040P 7.2 Square
(Pin Retainer) 3/8” 2500 0~2200 1~30 (2~40) 40 (54)
W150 14.4 Square 3/8” 3000 0~2200 25~130 (34~176) 150 (203)
W150P 14.4 Square
(Pin Retainer) 3/8” 3000 0~2200 25~130 (34~176) 150 (203)
W150QC 14.4 Quick Change
Hex 1/4” 3000 0~2200 25~130 (34~176) 150 (203)
W175 14.4 Square 1/2” 3000 0~2200 25~130 (34~176) 175 (237)
W175P 14.4 Square
(Pin Retainer) 1/2” 3000 0~2200 25~130 (34~176) 175 (237)
W360 19.2 Square 1/2” 2200 0~1650 25~280 (34~380) 360 (488)
W360P 19.2 Square
(Pin Retainer) 1/2” 2200 0~1650 25~280 (34~380) 360 (488)
W360-2 19.2 Square
(Extended) 1/2” x 2” 2200 0~1650 25~280 (34~380) 360 (488)
●
●

EN-2 80226780_ed4
EN
Model
Sound level dB (A)
(EN60745)
Vibration Level
(EN60745)
† Pressure (Lp) ‡ Power (Lw) m/s2
W040 83.8 94.8 2.1
W040SQ 83.8 94.8 2.1
W040P 83.8 94.8 2.1
W150 90.8 101.8 5.6
W150P 90.8 101.8 5.6
W150QC 90.8 101.8 5.6
W175 90.8 101.8 5.6
W175P 90.8 101.8 5.6
W360 92.3 103.3 11.2
W360P 92.3 103.3 11.2
W360-2 92.3 103.3 8.5
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
Lubrication
Remove hammer case to apply lubrication. Grease the anvil, impact mechanism assembly and
gears every 8 hours with Ingersoll Rand #100 grease. Apply grease evenly and sparingly. An
excessive accumulation of grease will result in sluggish operation.
Parts and Maintenance
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
Environmental Protection
When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance
with all applicable standards and regulations (local, state, country, federal, etc.). Improper
disposal may endanger environment.
For European Union countries only:
Ingersoll Rand electrical products that have reached end of life must be recycled in accordance
with Waste Electric and Electronic Equipment Directive (2002/96/EC).
Ingersoll Rand electrical products should be returned directly to:
Ingersoll Rand Distribution Centre
Hindley Green
Wigan
Lancashire WN2 4EZ
England
Telephone: [phone]
Fax: [phone]

80226780_ed4 EN-3
EN
Symbol Identication
Ni-Cd
Li-Ion
Return waste
material for
recycling.
Do not dispose of
this product with
household waste
material.
Product contains
Nickel-Cadmium.
Do not dispose of
this product with
household waste
material.
Product contains
Lithium-Ion.
Do not dispose of
this product with
household waste
material.
Original language of manual is English.

ES-1 80226780_ed4
ES
Información de Seguridad Sobre el Producto
Uso indicado:
Estos aprietatuercas de percusión inalámbricos están diseñados para extraer e instalar
elementos de jación roscados.
ADVERTENCIA
Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las
baterías. La eliminación inadecuada de las pilas puede poner en peligro el medio ambiente o
provocar lesiones corporales.
Utilice sólo herramientas con baterías y cargadores Ingersoll Rand de la tensión
apropiada. El uso de otras baterías puede provocar incendios, lesiones corporales o daños
materiales.
Para obtener más información, consulte el formulario 04581146 del manual de seguridad
de producto del aprietatuercas de percusión inalámbrico, el formulario 10567832 del
manual de información de seguridad del cargador de baterías y el formulario 10567840
del manual de información de seguridad de la batería.
Los manuales pueden descargarse desde www.irtools.com.
Especicaciones del Producto
Modelo
Tensión Accionamiento
Impactos
por
minuto
Velocidad
en vacío
Intervalo
de par reco-
mendado
Par
máximo
V, CC Tipo Tamaño ipm rpm ft-lb (N-m) ft-lb
(N-m)
W040 7.2 Hexadecimal Control
de calidad 1/4” 2500 0~2200 1~30 (2~40) 40 (54)
W040SQ 7.2 Cuadrado 3/8” 2500 0~2200 1~30
(2~40) 40 (54)
W040P 7.2 Cuadrado
(pasador de retención) 3/8” 2500 0~2200 1~30 (2~40) 40 (54)
W150 14.4 Cuadrado 3/8” 3000 0~2200 25~130
(34~176) 150 (203)
W150P 14.4 Cuadrado
(pasador de retención) 3/8” 3000 0~2200 25~130 (34~176) 150 (203)
W150QC 14.4 Hexadecimal Control
de calidad 1/4” 3000 0~2200 25~130 (34~176) 150 (203)
W175 14.4 Cuadrado 1/2” 3000 0~2200 25~130
(34~176) 175 (237)
W175P 14.4 Cuadrado
(pasador de retención) 1/2” 3000 0~2200 25~130 (34~176) 175 (237)
W360 19.2 Cuadrado 1/2” 2200 0~1650 25~280
(34~380) 360 (488)
W360P 19.2 Cuadrado
(pasador de retención) 1/2” 2200 0~1650 25~280 (34~380) 360 (488)
W360-2 19.2 Cuadrado ampliado 1/2”x 2” 2200 0~1650 25~280
(34~380) 360 (488)
●
●

80226780_ed4 ES-2
ES
Modelo
Potencia sonora dB (A)
(EN60745) Nivel de vibración (EN60745)
† Presión (Lp) ‡ Potencia (Lw) m/s2
W040 83.8 94.8 2.1
W040SQ 83.8 94.8 2.1
W040P 83.8 94.8 2.1
W150 90.8 101.8 5.6
W150P 90.8 101.8 5.6
W150QC 90.8 101.8 5.6
W175 90.8 101.8 5.6
W175P 90.8 101.8 5.6
W360 92.3 103.3 11.2
W360P 92.3 103.3 11.2
W360-2 92.3 103.3 8.5
† KpA = 3dB de error
‡ KwA = 3dB de error
Lubricación
Retire la funda del percutor para lubricarlo. Lubrique el yunque, el conjunto del mecanismoLubrique el yunque, el conjunto del mecanismoLubrique el yunque, el conjunto del mecanismo
de impacto y los engranajes cada 8 horas mediante la grasa Ingersoll Rand n.º 100. Aplique elAplique elAplique el
lubricante de manera uniforme y moderada. Una acumulación excesiva de lubricante puedeUna acumulación excesiva de lubricante puedeUna acumulación excesiva de lubricante puede
provocar que el funcionamiento sea más lento.
Piezas y Mantenimiento
Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.
Protección del Medio Ambiente
Cuando haya nalizado la vida útil de la herramienta, deberá reciclarla según las normas y
reglamentos vigentes (locales, estatales, nacionales, federales, etc.). La eliminación inadecuada
de las baterías puede poner en peligro el medio ambiente.
Sólo para países de la Unión Europea:
Las herramientas eléctricas cuya vida útil ha nalizado deberán reciclarse según la directiva
europea sobre Reutilización de Residuos de Equipos Eléctricos y Electrónicos (Waste Electric
and Electronic Equipment Directive, 2002/96/EC). Las herramientas de Ingersoll Rand deberán
enviarse directamente a:

ES-3 80226780_ed4
ES
Centro de distribución de Ingersoll Rand
Hindley Green
Wigan
Lancashire WN2 4EZ
England
Telephone: [phone]
Fax: [phone]
Identicación de Símbolos
Ni-Cd
Li-Ion
Recicle este
producto.
No se deshaga de
este producto de la
forma habitual.
Este producto contiene
cadmio-níquel.
No se deshaga de este
producto de la forma
habitual.
Este producto
contiene litio-ion.
No se deshaga de
este producto de la
forma habitual.
El idioma original de este manual es el inglés.

80226780_ed4 FR-1
FR
Consignes de Sécurité du Produit
Utilisation Prévue :
Ces clés à chocs sans l sont conçues pour le vissage/dévissage de dispositifs de xation
letés.
ADVERTISSEMENT
Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler
les piles. Une élimination incorrecte des piles peut nuire à l’environnement ou causer des
blessures.
N’utilisez les outils qu’avec des piles et chargeurs Ingersoll Rand de tension appropriée.
L’utilisation d’autres piles peut constituer un risque d’incendie, de blessure ou de dégâts
matériels.
Pour plus d’informations, consultez le formulaire 04581146 du manuel de sécurité des clés
à chocs sans l, le formulaire 10567832 du manuel Informations de sécurité du chargeur
de batteries, le formulaire 10567840 du manuel Informations de sécurité des piles.
Les manuels peuvent être téléchargés sur le site www.irtools.com.
Spécications du Produit
Modèle
Tension Entraînement
Impacts
par
minute
Vitesse
à vide
Plage de couples
recommandée
Couple
max.
V, CC Type Taille bpm tr/min Pd/Lv (Nm) Pd/Lv
(Nm)
W040 7.2 CR Hex 1/4” 2500 0~2200 1~30 (2~40) 40 (54)
W040SQ 7.2 Engrenage 3/8” 2500 0~2200 1~30 (2~40) 40 (54)
W040P 7.2 Engrenage
(xegoupille) 3/8” 2500 0~2200 1~30 (2~40) 40 (54)
W150 14.4 Engrenage 3/8” 3000 0~2200 25~130 (34~176) 150 (203)
W150P 14.4 Engrenage
(xegoupille) 3/8” 3000 0~2200 25~130 (34~176) 150 (203)
W150QC 14.4 CR Hex 1/4” 3000 0~2200 25~130 (34~176) 150 (203)
W175 14.4 Engrenage 1/2” 3000 0~2200 25~130 (34~176) 175 (237)
W175P 14.4 Engrenage
(xegoupille) 1/2” 3000 0~2200 25~130 (34~176) 175 (237)
W360 19.2 Engrenage 1/2” 2200 0~1650 25~280 (34~380) 360 (488)
W360P 19.2 Engrenage
(xegoupille) 1/2” 2200 0~1650 25~280 (34~380) 360 (488)
W360-2 19.2 Extension
d’engrenage 1/2” x 2” 2200 0~1650 25~280 (34~380) 360 (488)
●
●

FR-2 80226780_ed4
FR
Modèle
Niveau sonore dB (A)
(EN60745)
Niveau de vibration
(EN60745)
† Pression (Lp) ‡ Puissance (Lw) m/s2
W040 83.8 94.8 2.1
W040SQ 83.8 94.8 2.1
W040P 83.8 94.8 2.1
W150 90.8 101.8 5.6
W150P 90.8 101.8 5.6
W150QC 90.8 101.8 5.6
W175 90.8 101.8 5.6
W175P 90.8 101.8 5.6
W360 92.3 103.3 11.2
W360P 92.3 103.3 11.2
W360-2 92.3 103.3 8.5
† KpA = incertitude de mesure de 3 dB
‡ KwA = incertitude de mesure de 3 dB
Lubrication
Retirez le boîtier du marteau pour lubrier. Graissez l’enclume, l’assemblage du mécanisme
d’impact ainsi que les engrenages toutes les 8 heures à l’aide de graisse Ingersoll Rand n° 100.
Graissez régulièrement et modérément. Un surplus de graisse ralentira le fonctionnement de
l’outil.
Pièces Détachées et Maintenance
Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus
proche.
Protection de L’environnement
Après expiration de la durée de vie de l’outil, ce dernier doit être recyclé conformément à toutes
les normes et réglementations en vigueur (locales, nationales, fédérales, européennes etc.). Une
mise au rebut incorrecte peut nuire à l’environnement.
Pour les pays de l’Union Européenne uniquement :
Les outils électriques ayant atteint la n de leur durée de vie doivent être recyclés conformément
à la directive sur les déchets d’équipements électriques et électroniques (2002/96/CE). Les outils
Ingersoll Rand doivent être renvoyés directement à :
Centre de distribution Ingersoll Rand
Hindley Green
Wigan
Lancashire WN2 4EZ
England
Telephone: [phone]
Fax: [phone]
