Ingersoll-Rand 2236MAX Series User manual

TL-2236MAX-PIM
Edition 2
September 2023
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
ES
Spécications du produit
FR
Speciche prodotto
IT
Technische Produktdaten
DE
Productspecicaties
NL
Produktspecikationer
DA
Produktspecikationer
SV
Produktspesikasjoner
NO
Tuote-erittely
FI
Especicações do Produto
PT
Προδιαγραφές προϊόντος
EL
Specikacije izdelka
SL
Špecikácie produktu
SK
Specikace výrobku
CS
Toote spetsikatsioon
ET
A termék jellemzői
HU
Gaminio techniniai duomenys
LT
Ierices specikacijas
LV
Informacje o Produkcie
PL
Технические характеристики изделия
RU
产品信息
ZH
製品仕様
JA
제품 상세
KO
Информация за Продукта
BG
Informaţii Privind Produsul
RO
Podaci o proizvodu
HR
Air Impact Wrench
2236MAX Series

2 TL-2236MAX-PIM_ed2
4
7
5
32
1
9
6
48h
48h
PMAX
9
8h
24h
8
10
(Dwg. 47132782)
13
25
6
7
9
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3
C38341-810 C383D1-810 3/8 (10) 1/4" MSCF33 10P 105-1lb 4
10
(Dwg. TL-2236MAX-PIM-1)

TL-2236MAX-PIM_ed2 EN-1
EN
Product Safety Information
Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.
For additional information, refer to Product Safety Information Manual Form 04580916.
Manuals can be downloaded from ingersollrand.com
Power Management System
For models that include a power management system, the system allows operator reduction
of maximum output power in the forward direction. The power management system does not
aect the output power in the reverse direction.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specic power. The power
output can be further reduced in forward or reverse by using the variable throttle.
Product Specications
Models Style
Drive Impacts
per min.
Recommended Torque Range
Type Forward
ft-lb (Nm)
Reverse
ft-lb (Nm)
2236QTiMAX
Pistol
Square
1,350 900 MAX
(1,220 MAX)
1,000 MAX
(1,355 MAX)
2236QTiMAX-2 Square
Extended
2236QPTiMAX Square
(Pin Retainer)
Models
Impacting Sound Level dB(A)
(ISO 15744)
Free Speed Sound Level dB(A)
(ISO 15744)
Vibration (m/s²)
(ISO 28927)
† Pressure (L
p
) ‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw)Level *K
2236QTiMAX
94.2 105.2 96.4 107.4 11.4 4.32236QTiMAX-2
2236QPTiMAX
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.

EN-2 TL-2236MAX-PIM_ed2
EN
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

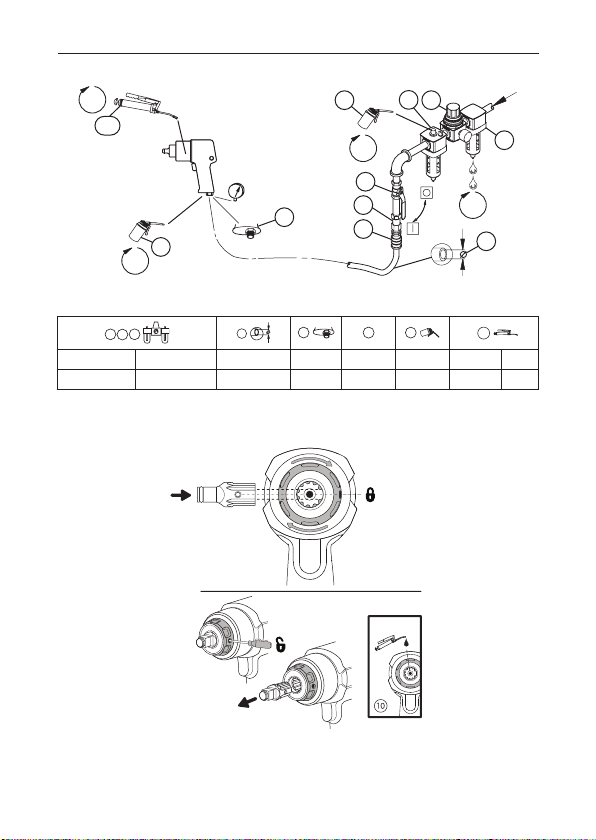

disconnects. See drawing 47132782 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air Filter 6. Thread Size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency Shut-o Valve 9. Oil
5. Hose Diameter 10. Grease
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an Authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.
