Insignia NS-24E400NA14 Parts list manual

TM
VG AANT / CABLE
DIGITAL
OUTPUT
PC / D VI
AU DI O IN
C O M P O N E N T / AV
Y / VIDEO PBPRL R
AUDIO/VIDEO
OUT
VIDEO
CABLE
VG AANT / CABLE
DIGITAL
OUTPUT
PC / D VI
AU DI O IN
C O M P O N E N T / AV
Y / VIDEO PBPRL R USB
ARC/DVI
2
1
/A UD IO
OU T
ARC/DVI
2
1
VG AANT / CABLE
DIGITAL
OUTPUT
PC / D VI
AU DI O IN
C O M P O N E N T / AV
Y / VIDEO PBPRL R
AUDIO/VIDEO OUT
Y PBPRL R
GUÍA DE
INSTALACIÓN
RÁPIDA
Televisor LED de 24 pulg.
NS-24E400NA14
Accesorios incluidos
Cable de alimentación
Control remoto y dos
pilas AAA
Tornillos M4 (longitud
16 mm) (3)
Columna de la base
Base para televisor
Nota: las ilustraciones no corresponden necesariamente al diseño de su televisor.
Características
Vista frontal
Vista posterior
VERSO
Puertos de multiuso: se puede enchufar
cualquier equipo que usa HDMI en
cualquier toma HDMI. Un equipo con ARC
o DVI debe estar conectado a la toma
HDMI 1/ARC/DVI. Reérase a las
instrucciones que vienen con su equipo
ARC o DVI para obtener más información.
Nota: la toma HDMI1/ARC/DVI es una
toma compartida. Esto signica que se
puede conectar un equipo ARC o un
equipo DVI.
Nota: las tomas de video de
componentes y de AV están
compartidas. Esto signica que se
puede conectar solo un equipo de
video de componentes o de AV a la
vez. Le sugerimos usar HDMI si su
equipo lo admite.
Nota: conecte el enchufe amarillo del
cable de video a la toma verde de
Y/VIDEO en la parte posterior de su
televisor.
REALIZACIÓN DE LAS CONEXIONES
¿Cómo puedo mirar televisión (receptor de cable o satélite) o conectar un equipo tal como un
reproductor de DVD o de discos Blu-ray, una consola de videojuegos o una videocámara?
- O-
¿Cómo preparar mi televisor para montaje en pared?
(no se debe usar con una base de televisor)
A Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una super-
cie acolchonada y limpia para protegerlo de daños y rayones.
BLocalice los agujeros de los tornillos de montaje en la parte posterior de su televisor
y vea las instrucciones que vienen con el soporte de montaje en pared para la
información de cómo montar correctamente su televisor.
PARA EMPEZAR
¿Cómo jar la base a mi televisor? (no para el montaje en pared)
Necesitará: un destornillador Phillips y una supercie acolchonada para colocar el televisor.
A Asegure la base del soporte a la columna de la base con uno de los tornillos suministrados.
BColoque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie acolcho-
nada y limpia para proteger la pantalla de daños y rayones.
CFije la columna de la base al televisor con los cuatro tornillos suministrados.
Sensor del control remoto
M4 (16 mm)
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
Toma de alimentación
Indicador de encendido
Gracias
por su compra de este televisor Insignia
de alta calidad. Esperamos que disfrute
de la calidad y abilidad de este
televisor por muchos años.
¡CONSULTE SU GUÍA DEL
USUARIO EN LÍNEA!
No le suministramos la Guía del usuario con
el producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio). Ingrese el número de modelo en el
campo Manual, Firmware, Drivers &
Product Information (Guía, Firmware,
Controladores e Información del producto),
y haga clic en .
Video y audio coaxial
¿Qué cables tiene usted?
Su televisor cuenta con varias tomas para la conexión de otros
equipos. Para obtener un video de óptima calidad, conecte un equipo
a la mejor conexión disponible. Se debe usar el cable suministrado
con sus equipos.
Nota: se puede usar la toma HDMI 1/ARC/DVI para conectar un equipo con DVI a su
televisor. Conecte un adaptador HDMI a DVI en un extremo del cable HDMI. El adaptador
se conecta a la toma DVI del equipo Reérase a su Guía del usuario en línea para más
información sobre los varios tipos de HDMI, ARC y DVI.
CALIDAD DE VIDEO
ÓPTIMA
MEJOR
BUENA
BUENA
Video y audio HDMI
Video de componentes y audio analógico
Video compuesto
TIPO DE TOMA CONECTOR DEL CABLE
¡CUIDADO!
No enchufe el cable de
alimentación hasta
que los otros equipos
sean conectados.
Usando un cable de HDMI
(ÓPTIMA)
Usando cables de componentes
(MEJOR)
- O-
Usando un cable de AV (BUENA)
¿Cómo conectar mi televisor a una antena o una toma de TV por cable de pared?
Opción de cable de componentes
Opción de cable de AV
AM4 (16 mm)
B C
AB

V1 ESPAÑOL 13-0017
TM
COAXIAL
AUDIO IN
AUDIO IN
MOVE SELECT
OK
ENTER
MENU
PREVIOUS
EXIT
EXIT
Set menu language to English, Français, or Español
TV SETUP
Choose your Menu Language
Français
Español
English
4
OK
ENTER
MENU EXIT
PICTURE AUDIO CHANNELS SETTINGS
Adjust settings to aect picture quality.
MOVE SELECT PREVIOUS EXIT
Picture Mode
Backlight
Brightness
Contrast
Tint
Energy Savings
39
50
52
75
0
50
Color
Sharpness
Advanced Video
INPUT SOURCE
TV
HDMI 1
HDMI 2
Component / AV
VGA
USB (Photos)
VG AANT / CABLE
DIGITAL
OUTPUT
PC / D VI
AU DI O IN
C O M P O N E N T / AV
Y / VIDEO PBPRL R
Televisor LED de 24 pulg. I GUÍA DE INSTALACIÓN RÁPIDA I NS-24E400NA14

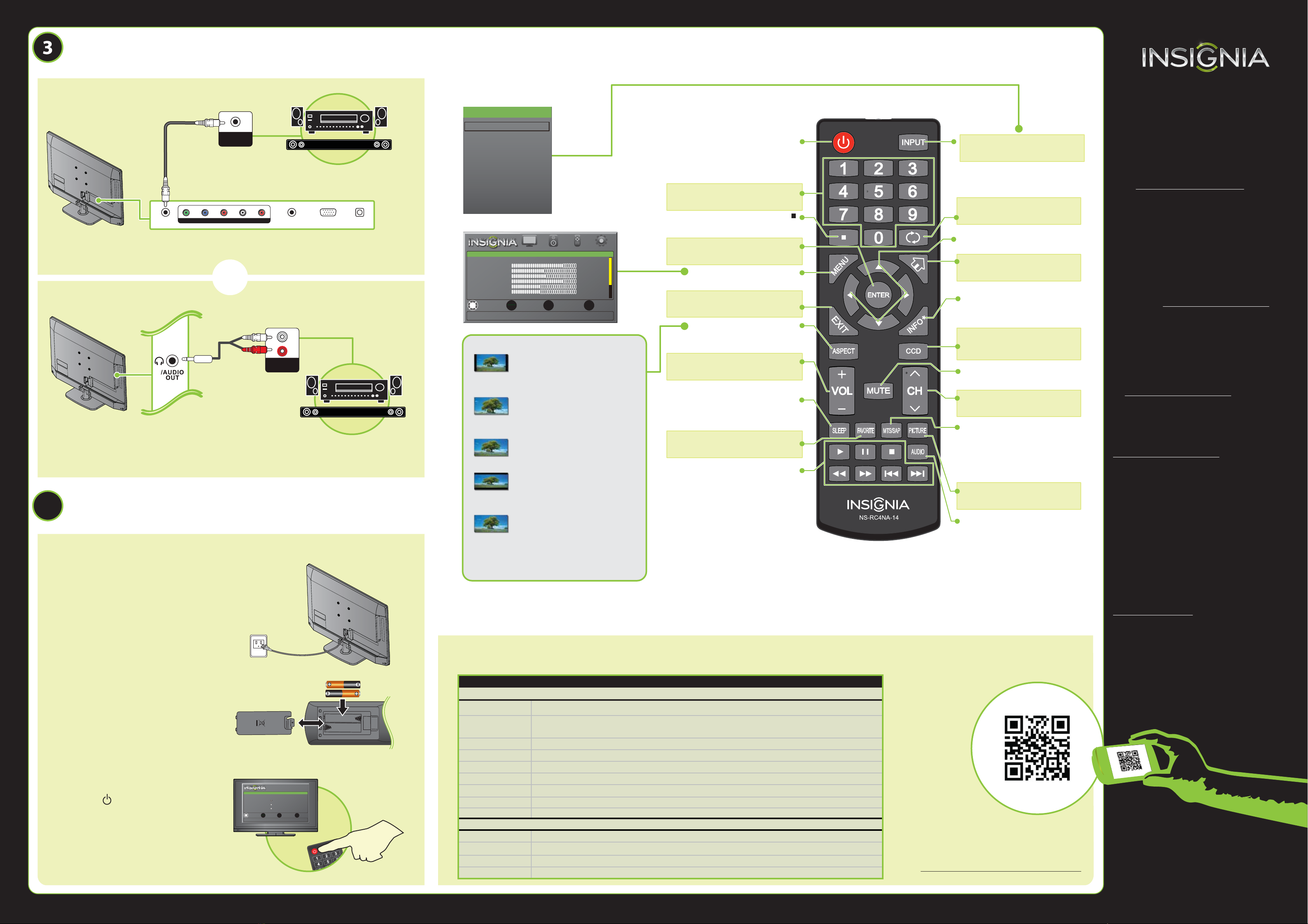

Usando su control remoto
Puede encender su televisor después de haber jado la base del
televisor o de haberlo montado en pared y que todos los equipos
son conectados.
1Conecte el cable de alimentación en
la toma AC IN (Entrada de CA) en la
parte posterior de su televisor.
2Enchufe el otro extremo del cable de
alimentación en un tomacorriente.
3Instale las pilas del control remoto
4Presione (Encendido) en su control
remoto.
5Siga las instrucciones de pantalla.
BARRA DE SONIDO
BARRA DE SONIDO
- O -
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
INICIO
Para abrir el menú de pantalla.
INFO*
Para abrir la información de estado
del televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos
optativos.
SILENCIAR
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
MTS/SAP
Televisión analógica: para alternar
entre mono, estéreo y audio
secundario para programas
analógicos.
DTV: selecciona el idioma del audio
para el canal actual.
IMAGEN
Para seleccionar el modo de video.
AUDIO
Para seleccionar el modo de audio.
Botones numéricos
Para ingresar los números de canales.
Para ingresar el número de un
subcanal digital (ejemplo 4.1)
ENTRAR
Para conrmar las selecciones o los cambios.
MENÚ
Para abrir el menú de pantalla.
SALIR
Para cerrar el menú de pantalla.
RELACIÓN DE ASPECTO
Para cambiar cómo se muestra la
imagen en la pantalla.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
FAVORITOS
Para mostrar la lista de canales favoritos.
Controles de medios INlink
Para controlar los equipos
compatibles con HDMI-CEC
conectados a su televisor.
ENTRADA
Para abrir la lista de FUENTES DE ENTRADA.
Encendido
Para encender o apagar su televisor.
Garantía limitada de un año
Visite www.insigniaproducts.com para
obtener más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta
guía completa incluye desde las
informaciones básicas hasta las
funcionalidades más avanzadas. No le
suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia
y servicio). Ingrese el número de modelo en
el campo Manual, Firmware, Drivers &
Product Information (Guía, Firmware,
Controladores e Información del producto),
y haga clic en .
Visite nuestro foro de comunidades en línea
en www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289
(mercados estadounidense y canadiense)
INSIGNIA es una marca comercial registrada
de BBY Solutions, Inc.
Registrada en ciertos países.
Distribuido por Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 E.U.A.
© 2013 BBY Solutions, Inc.
Todos los derechos reservados
1-877-467-4289
www.insigniaproducts.com
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
Ya tengo un control remoto universal. ¿Cómo lo puedo programar para controlar mi televisor?
CÓDIGOS DE TELEVISORES PARA CONTROL REMOTO UNIVERSAL
DECODIFICADOR DE CABLE, RECEPTOR DE SATÉLITE U OTRO DECODIFICADOR
Si ya tiene un control remoto universal y quiere programarlo para funcionar con su televisor en lugar de usar
el control remoto de Insignia suministrado, reérase a la tabla de los códigos comunes.
Para una lista actualizada de los códigos para
otros proveedores de cable y marcas de
controles remotos universales, escanee este
código QR o visite el sitio
www.insigniaproducts.com/remotecodes
CONTROLES REMOTOS UNIVERSALES
NORMAL: La relación de aspecto original
está conservada. Barras negras se
muestran si el contenido no es de pantalla
ancha (16:9).
ZOOM: Expande la imagen para llenar la
pantalla. La parte inferior y superior de la
imagen puede estar cortada.
WIDE (ANCHA): Use esta opción para ver
el contenido grabado en la relación de
aspecto de 16:9 (Pantalla ancha).
CINE: Estira la imagen a los bordes pero
mantiene una imagen clara en el centro.
AUTO: Ajusta automáticamente la imagen
según el tamaño de la pantalla y del
programa de televisión. Seleccione esta
opción si no sabe que relación de aspecto
escoger. Nota: Auto está disponible
solamente cuando el zoom automático
(Auto Zoom) está activado (On) en el
menú de los canales (CHANNELS).
¿Cuál son las opciones de tamaño de pantalla?
Usando audio digital
Usando audio analógico
Nota: reérase a las instrucciones que
vinieron con sus altavoces para obtener
más información.
Nota: reérase a las instrucciones que
vinieron con sus altavoces para obtener
más información.
CONEXIÓN DE LOS EQUIPOS DE AUDIO
¿Cómo conectar mi televisor a altavoces externos?
ENCENDIDO DE MI TELEVISOR
¿Cuándo puedo encender mi televisor?
