interlübke intaro User manual

Montageanleitung
Assembly instruction
Stand: 10.01.2022
intaro

Bitte montieren Sie die Möbel nach den Hinweisen in
der Aufbauanleitung und den Aufklebern auf den
Möbeln. Beachten Sie auch die in der Aufbauanleitung
angegebenen Maße der Befestigungsmateralien.
Prüfen Sie sorgfältig, ob die von uns mitgelieferten
Schrauben und Universaldübel für die bauseits
vorhandene Beschaenheit der Zimmerwand ausrei-
chend sind. Im Zweifelsfall den baulichen Gege-
benheiten entsprechende Schrauben oder Dübel
verwenden oder andere, sichere Befestigungsart
wählen.
Überzeugen Sie sich gewissenhaft vom festen Sitz aller
einzelnen Verankerungen. Aufgeklebte Sicher-
heitsbestimmungen beachten. Elektroanschlüsse
nur nach gültigen VDE-Bestimmungen vornehmen.
Für nicht vorschriftsmäßig aufgebaute Möbel
übernehmen wir keine Haftung. Wichtiger Hinweis für
den Benutzer der Möbel: Bitte alle Befestigungen von
Zeit zu Zeit prüfen. Der Inhalt der Beschlagtüten ist
standardisiert und gilt für verschiedene Typen. Von
Fall zu Fall können einzelne Beschläge oder Schrau-
ben übrigbleiben. Alle interlübke-Produkte erfüllen
hohe Qualitätsanforderungen. Grundstoe wie
Trägermaterialien oder Lacke entsprechen und
unterschreiten den bei Drucklegung gültigen deut-
schen Emissions-Verordnungen.
It is imperative that the enclosed assembly instructions
and attached safety stickers are followed carefully.
Particular care must be taken to ensure that the condi-
tion of the wall to which the furniture is attached on site
is capable of accepting the enclosed screws and
rawplugs. In case of doubt other screws and rawplugs
corresponding to the material of the construction or
alternative xing parts should be used. Please follow
safety instructions carefully. No liability is accepted for
non compliance with instructions. To user of furniture:
please test security of wall xings from time to time.
The contents of the tting bags have been standardi-
sed to be useable for a varlety of types. From time to
time therefore it is possible that one or two items may
be left over.
All interlübke products are produced to the highest
technical specications. All raw materials and lacquers
used meet the stringent German environmental
control regulations.

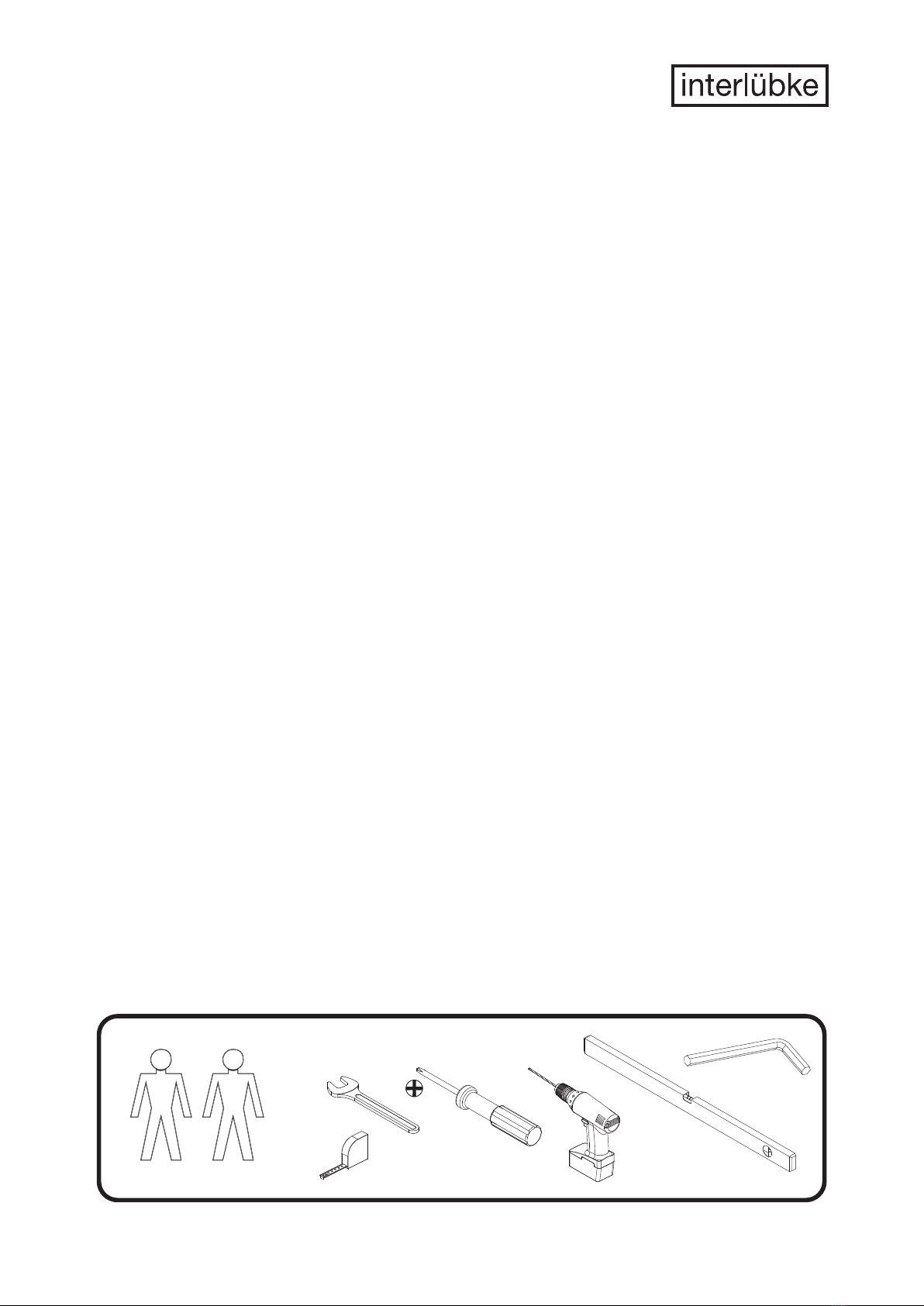

SW 4
SW 8
SW 2,5
PZ 2
PZ 3
Stand: 10.01.2022
intaro

D1011MO
intaro
Schrankelemente, Seiten
wardrobe elements, walls

D1011MO
SW 4
SW 4
SW 4
SW 4
SW 4
M6 x 14
intaro
Schrankelemente, Ober- und Unterboden
wardrobe elements, top shelf, base shelf

D1011MO
intaro
Schrankelemente, Ober- und Unterboden
wardrobe elements, top shelf, base shelf
SW 4
SW 5
+
+
-
-
4,8 x 25
5,5 x 60
SW 8
8 x 50

D1011MO
M5 x 35
SW 4
SW 4
intaro
Schrankelemente, Einlegeböden
wardrobe elements, shelves

D1015MO
intaro
Schrankelemente, Seiten
wardrobe elements, walls

D1015MO
SW 4
SW 4
SW 4
SW 4
SW 4
M6 x 14
intaro
Schrankelemente, Ober- und Unterboden
wardrobe elements, top shelf, base shelf

D1015MO
intaro
Schrankelemente, Ober- und Unterboden
wardrobe elements, top shelf, base shelf
SW 4
SW 5
+
+
-
-
4,8 x 25
5,5 x 60
SW 8
8 x 50

D1015MO
intaro
Beleuchtungssets für Schrankseitenbeleuchtung
Verkabelung Grundset
Lighting set for Cabinet side lighting
basic power supply kit
EVG (Trafo) 24 Volt DC
EL03069 72W
EL03530 30W
Türschaltung
„bei Türen“
- EL03069 72W beidseitig LED
- EL03530 30W einseitig LED

D1015MO
intaro
Beleuchtungssets für Schrankseitenbeleuchtung
Funkschalter
Lighting set for Cabinet side lighting
radio-controlled switch
Funk
Trafo

D1015MO
intaro
Beleuchtungssets für Schrankseitenbeleuchtung
weitere Elemente
Lighting set for Cabinet side lighting
high voltage
4-fach Verteiler Hochvolt
EL20100
Verlängerung Hochvolt
EL50110
EVG (Trafo)
EL03530
- EL03069 72W beidseitig LED
- EL03530 30W einseitig LED

D1015MO
M5 x 35
SW 4
SW 4
intaro
Schrankelemente, Einlegeböden
wardrobe elements, shelves

D1020MO
intaro
Zwischenseite
dividing wall
4 x 12

D1020MO
unten/bottom
intaro
Zwischenseite
dividing wall
+
+
-
-

D1020MO
intaro
Zwischenseite
dividing wall
+
+
-
-
unten/bottom

D1020MO
intaro
Zwischenseite
dividing wall

D1021MO
intaro
Die Kleiderstange zur Befestigung an Seiten.
Clothes rail on side
M6 x 30
SW 4

D1030MO
Aussenseite
Vorderkante Seite Front
gerade
Tür links
aussen
Tür rechts
aussen
Doppeltür links
mittig
geradekröpfung
Aussenseite
Mittelseite
intaro
Bandmontage Drehtüren
Assembly hinges
Achtung!
Obere und untere Grundplatte erst
nach Montage der Ober- und Unter-
boden montieren
Attention!
Upper and lower base plate should be fitted
after assembly oft he upper and lower shelf

D1030MO
intaro
Montage Drehtüren
Ausrichten der Türbänder
Adjustment of hinges
