Intimidator SPOT 375Z IRC User manual

Quick Reference Guide

1
EN
QUICK REFERENCE GUIDE
Intimidator Spot 375Z IRC QRG Rev. 1
About This Guide
The Intimidator Spot 375Z IRC Quick Reference Guide (QRG) has basic product information such as mounting, menu
options, and DMX values. Download the User Manual from www.chauvetdj.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your distributor to request support or return a
product. Visit www.chauvetdj.com for contact information.
What is Included
• Intimidator Spot 375Z IRC
• Power Cord
• Hanging Bracket with Mounting Hardware
• Warranty Card
• Quick Reference Guide
To Begin
Unpack your Intimidator Spot 375Z IRC and make sure you have received all parts in good condition. If the box or
contents appear damaged, notify the carrier immediately, not Chauvet.
• ONLY connect this product to a grounded and protected circuit.
• DISCONNECT from power before cleaning or replacing the fuse.
• DO NOT look at the light source when the product is on.
• Make sure the power cord is not crimped or damaged.
• Never disconnect this product from power by pulling on the cord.
• When mounting this product overhead, ALWAYS use a safety cable.
• DO NOT allow flammable materials close to the product when it is operating.
• DO NOT touch the product’s housing when it is on because it will be hot.
• The voltage of the outlet to which you are connecting this product must be within the range stated
on the decal or rear panel of the product.
• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this
product to rain or moisture.
• Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from
adjacent surfaces.
• Be sure that no ventilation slots on the unit’s housing are blocked.
• Never connect this product to a dimmer or rheostat.
• Replace the fuse with the same type and rating.
• Never carry the product by the power cord. Use only the handle to carry this product.
• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher
temperatures.
• In the event of a serious operating problem, stop using immediately.
• DO NOT open this product. It contains no user-serviceable parts.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely
disconnect the product from power via breaker or by unplugging it.

EN
2
Intimidator Spot 375Z IRC QRG Rev. 1
QUICK REFERENCE GUIDE
Product Description
The Intimidator Spot 375Z IRC is a 150 W LED moving head light with motorized focus and zoom for crisp gobo and
beam changing effects. Built-in automatic programs along with move-in-black capability provide flexibility and easy
programming to create powerful eye candy quickly and beautifully. Beams always remain on the dance floor using the
built-in, innovative Totem mode. Fits best in the INTIMROADCASES35X flight case.
Overview
AC Power
This product has an auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
For the maximum number of Intimidator Spot 375Z IRC products that you can power link at each voltage, see the User
Manual or the sticker on the product.
Fuse Replacement
1. Disconnect the product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder and pull straight out.
3. Remove the blown fuse from the holder and replace with a fuse of the exact same type and rating.
4. Re-insert the fuse holder and reconnect power.
Mounting
Before mounting this product, read the Safety Notes.
Mounting Diagram
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
Power
In Fuse Holder
Power
Out DMX In/Out
Infrared
Sensor
LED
Indicator
LCD
Display Carry
Handles
Menu
Buttons
Safety
Loop
Safety Cable
(such as CH-05 from
Chauvet)
Mounting Clamp
(such as CLP-15 from Chauvet)
Mounting Bracket
Rubber Feet for Floor Mounting
(x4)

3
EN
QUICK REFERENCE GUIDE
Intimidator Spot 375Z IRC QRG Rev. 1
Control Panel Description
Menu Map
BUTTON FUNCTION
<MENU> Exits from the current menu or function
<UP> Navigates upwards through the menu list and increases the numeric value when in a function
<DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function
<ENTER> Enables the currently displayed menu or sets the currently selected value into the selected function
MAIN LEVEL PROGRAMMING LEVELS DESCRIPTION
Address 001–512 Sets the DMX starting address
Run Mode
DMX 15CH Selects DMX mode
09CH
Slave Slave1–4 Selects Slave mode 1, 2, 3, or 4
Auto Selects Auto mode
Sound Selects Sound-Active mode
IR Selects infrared control
Manual
Pan
000–255
0 to 540°
Tilt 0 to 270°
Color Selects color options
Gobo Selects gobo options
Gobo Rotate Rotates gobo
Prism Selects prism and rotation effect
Focus Manual focus control
Zoom Manual zoom control
Dimmer Sets dimmer value
Shutter Sets shutter value and strobe effect
Setup
Pan Reverse OFF Normal pan operation
ON Reverse pan operation
Tilt Reverse OFF Normal tilt operation
ON Reverse tilt operation
Screen Reverse OFF Normal display
ON Reverse display
Pan Angle 540 Selects the 540° pan angle range 360 Selects the 360° pan angle range
180 Selects the 180° pan angle range
Tilt Angle 270 Selects the 270° tilt angle range 180 Selects the 180° tilt angle range
90 Selects the 90° tilt angle range
Totem Mode OFF Normal mode UP Totem mode Base Up
DOWN Totem mode Base Down
Sensitivity 001–100 Sets sound sensitivity
Reset Resets the product
Factory Set Loads factory defaults
Sys Info
Ver: V_ Displays the software version
Running Mode _ _ _ _ _ _ _ Displays the current running mode
DMX Address _ _ _ Displays the current DMX address
Temperature _ _ _ Displays the current product temperature

EN
4
Intimidator Spot 375Z IRC QRG Rev. 1
QUICK REFERENCE GUIDE
DMX Linking
The Intimidator Spot 375Z IRC can work with a DMX controller. Instructions for connecting and configuring this product for
DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com.
Starting Address
To ensure full access to all channels available in each DMX mode, the highest recommended DMX address is 498.
Master/Slave Connection
The Intimidator Spot 375Z IRC uses the DMX data connection for its Master/Slave mode. Information about configuring
the Intimidator Spot 375Z IRC for Master/Slave operation is in the User Manual, which is available from the Chauvet
website.
IRC-6 (Infrared Remote Control)
The Intimidator Spot 375Z IRC can be operated with the CHAUVET IRC-6. For more information about the IRC-6,
download instructions for the IRC-6 or the Intimidator Spot 375Z IRC User Manual from www.chauvetdj.com.

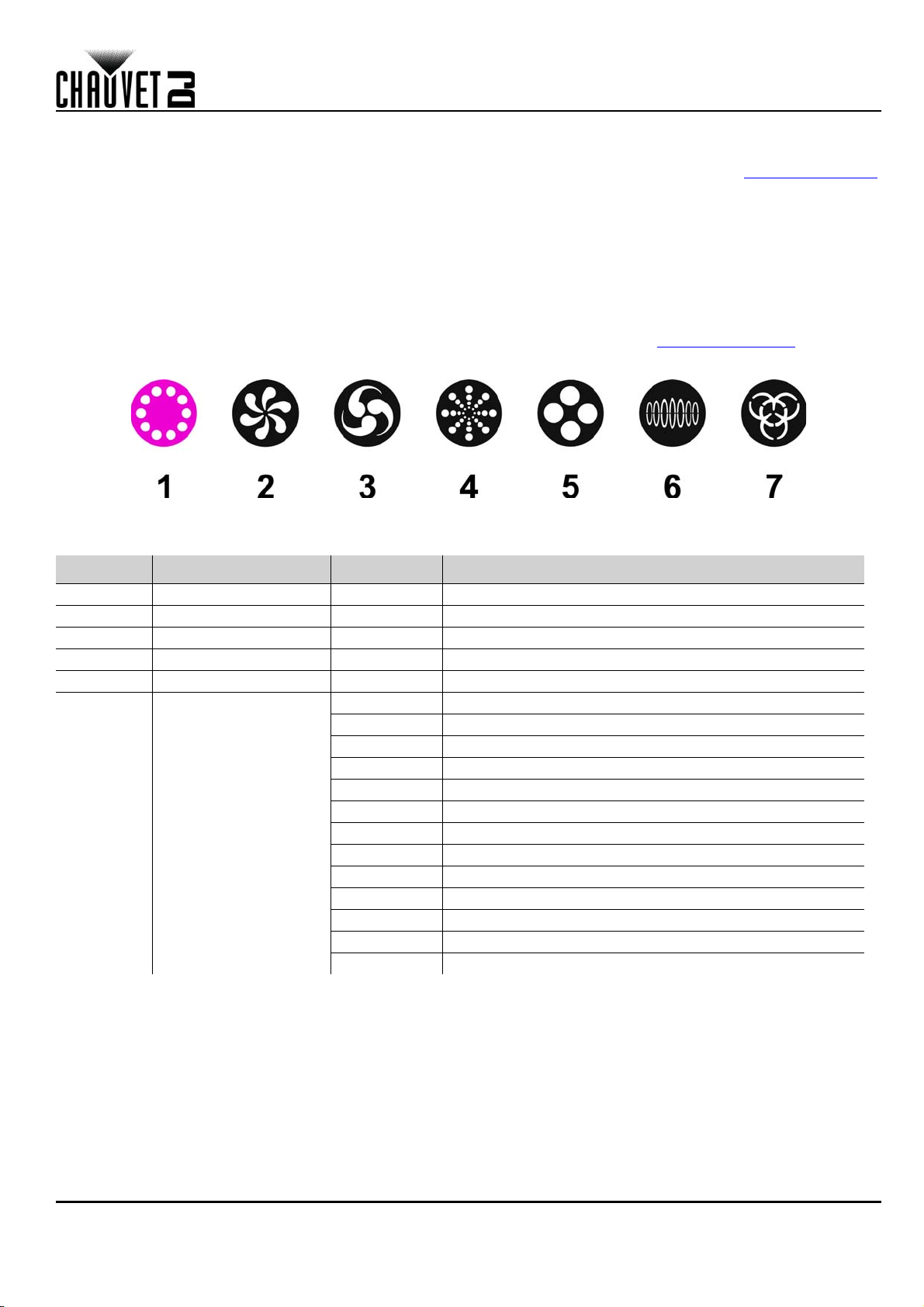

Gobos
DMX Values
15CH
CHANNEL FUNCTION VALUE PERCENT/SETTING
1 Pan 000 255 0–540°
2 Pan Fine 000 255 Fine control of panning
3 Tilt 000 255 0–270°
4 Tilt Fine 000 255 Fine control of tilting
5 Pan/Tilt Speed 000 255 Pan/Tilt speed, fast to slow
6 Color Wheel
000 007 White
008 015 Orange
016 023 Lime Green
024 031 Blue
032 039 Red
040 047 Green
048 055 Magenta
056 063 Yellow
064 White
065 189 Color indexing
190 221 Color cycling rainbow, fast to slow
222 223 Stop
224 255 Reverse color cycling rainbow, slow to fast

5
EN
QUICK REFERENCE GUIDE
Intimidator Spot 375Z IRC QRG Rev. 1
15CH (cont.)
CHANNEL FUNCTION VALUE PERCENT/SETTING
7Gobo Wheel (see
Gobos)
000 007 Open
008 015 Gobo 1
016 023 Gobo 2
024 031 Gobo 3
032 039 Gobo 4
040 047 Gobo 5
048 055 Gobo 6
056 063 Gobo 7
064 071 Gobo 7 shake, slow to fast
072 079 Gobo 6 shake, slow to fast
080 087 Gobo 5 shake, slow to fast
088 095 Gobo 4 shake, slow to fast
096 103 Gobo 3 shake, slow to fast
104 111 Gobo 2 shake, slow to fast
112 119 Gobo 1 shake, slow to fast
120 127 Open
128 189 Cycle effect, slow to fast
190 193 Stop
194 255 Reverse cycle effect, slow to fast
8 Gobo Rotation
000 No function
001 063 Gobo indexing
064 145 Rotation, slow to fast
146 149 Stop
150 231 Reverse rotation, slow to fast
232 255 Bounce, slow to fast
9Prism
000 003 No function
004 006 6-facet prism
007 065 6-facet prism rotation, slow to fast
066 123 6-facet prism reverse rotation, slow to fast
124 127 6-facet prism
128 131 No function
132 134 5-facet prism
135 193 5-facet prism rotation, slow to fast
194 251 5-facet prism reverse rotation, slow to fast
252 255 5-facet prism
10 Focus 000 255 Focus, big to small
11 Dimmer 000 255 0–100%
12 Shutter
000 003 Closed
004 007 Open
008 076 Strobe, slow to fast
077 145 Pulse strobe, slow to fast
146 215 Random strobe, slow to fast
216 255 Open

EN
6
Intimidator Spot 375Z IRC QRG Rev. 1
QUICK REFERENCE GUIDE
15CH (cont.)
CHANNEL FUNCTION VALUE PERCENT/SETTING
13 Function
000 007 No function
008 015 Blackout on pan/tilt movement
016 023 Blackout on color wheel movement
024 031 Blackout on gobo wheel movement
032 039 Blackout on pan/tilt/color wheel movement
040 047 Blackout on pan/tilt/gobo wheel movement
048 055 Blackout on pan/tilt/color wheel/gobo wheel movement
056 095 No function
096 103 Pan reset
104 111 Tilt reset
112 119 Color wheel reset
120 127 Gobo wheel reset
128 135 No function
136 143 Prism reset
144 151 Focus and zoom reset
152 159 All reset
160 255 No function
14 Movement Macros
000 007 No function
008 023 Movement macro 1
024 039 Movement macro 2
040 055 Movement macro 3
056 071 Movement macro 4
072 087 Movement macro 5
088 103 Movement macro 6
104 119 Movement macro 7
120 135 Movement macro 8
136 151 Sound-active movement macro 1
152 167 Sound-active movement macro 2
168 183 Sound-active movement macro 3
184 199 Sound-active movement macro 4
200 215 Sound-active movement macro 5
216 231 Sound-active movement macro 6
232 247 Sound-active movement macro 7
248 255 Sound-active movement macro 8
15 Zoom 000 255 Zoom out to zoom in

7
EN
QUICK REFERENCE GUIDE
Intimidator Spot 375Z IRC QRG Rev. 1
09CH
CHANNEL FUNCTION VALUE PERCENT/SETTING
1 Pan 000 255 0–540°
2 Tilt 000 255 0–270°
3 Color Wheel
000 007 White
008 015 Orange
016 023 Lime Green
024 031 Blue
032 039 Red
040 047 Green
048 055 Magenta
056 063 Yellow
064 White
065 189 Color indexing
190 221 Color cycling rainbow, fast to slow
222 223 Stop
224 255 Reverse color cycling rainbow, slow to fast
4Gobo Wheel (see
Gobos)
000 007 Open
008 015 Gobo 1
016 023 Gobo 2
024 031 Gobo 3
032 039 Gobo 4
040 047 Gobo 5
048 055 Gobo 6
056 063 Gobo 7
064 071 Gobo 7 shake, slow to fast
072 079 Gobo 6 shake, slow to fast
080 087 Gobo 5 shake, slow to fast
088 095 Gobo 4 shake, slow to fast
096 103 Gobo 3 shake, slow to fast
104 111 Gobo 2 shake, slow to fast
112 119 Gobo 1 shake, slow to fast
120 127 Open
128 189 Cycle effect, slow to fast
190 193 Stop
194 255 Reverse cycle effect, slow to fast
5 Gobo Rotation
000 No function
001 063 Gobo indexing
064 145 Rotation, slow to fast
146 149 Stop
150 231 Reverse rotation, slow to fast
232 255 Bounce, slow to fast

EN
8
Intimidator Spot 375Z IRC QRG Rev. 1
QUICK REFERENCE GUIDE
09CH (cont.)
CHANNEL FUNCTION VALUE PERCENT/SETTING
6Prism
000 003 No function
004 006 6-facet prism
007 065 6-facet prism rotation, slow to fast
066 123 6-facet prism reverse rotation, slow to fast
124 127 6-facet prism
128 131 No function
132 134 5-facet prism
135 193 5-facet prism rotation, slow to fast
194 251 5-facet prism reverse rotation, slow to fast
252 255 5-facet prism
7 Focus 000 255 Focus, big to small
8 Shutter
000 003 Closed
004 007 Open
008 076 Strobe, slow to fast
077 145 Pulse strobe, slow to fast
146 215 Random strobe, slow to fast
216 255 Open
9 Zoom 000 255 Zoom out to zoom in

9
ES
GUÍA DE REFERENCIA RÁPIDA
Intimidator Spot 375Z IRC GRR Rev. 1
Acerca de esta guía
La Guía de referencia rápida (GRR) del Intimidator Spot 375Z IRC contiene información básica sobre el producto, como
montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una
información más detallada.
Exención de responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
Notas de seguridad
Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar
asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto.
Qué va incluido
• Intimidator Spot 375Z IRC
• Cable de alimentación
• Soporte para colgar
• Tarjeta de garantía
• Guía de referencia rápida
Para empezar
Desembale su Intimidator Spot 375Z IRC y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o
los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en
funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el
grabado o en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o
descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50
cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a
temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.

ES
10
Intimidator Spot 375Z IRC GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Descripción del producto
El Intimidator Spot 375Z IRC es una luz LED de cabeza móvil de 150 W, con enfoque y zoom con motor, para efectos de
haces cambiantes y gobos nítidos. Los programas automáticos integrados, junto con la capacidad move-in-black
proporcionan flexibilidad y programación fácil para crear atracciones visuales bonitas y potentes de forma rápida. Los
haces de luz permanecen en la pista de baile usando el innovador modo Totem integrado. Cabe perfectamente en la caja
de transporte INTIMROADCASES35X.
Visión general del producto
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión
de entrada de 100–240 VCA, 50/60 Hz.
Alimentación en cadena
Para ver el máximo número de Intimidator Spot 375Z IRC que se pueden alimentar en cadena a 120 V o a 240 V,
consulte el Manual de usuario o la etiqueta del producto.
Sustitución del fusible
1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, desatornille el portafusibles y extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama de montaje
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.
Entrada de
alimentación PortafusiblesSalida de alimentación Entrada/ Salida DMX
Sensor
IR
Luz del
indicador
Pantalla
LCD
Asa de
transporte
Botones
de menú
Lazo de
seguridad
Cable de seguridad
(como el CH-05 de
Chauvet)
Abrazadera
(como la CLP-15 de Chauvet)
Soporte de montaje
Pies de goma para montaje en
suelo
(x4)

11
ES
GUÍA DE REFERENCIA RÁPIDA
Intimidator Spot 375Z IRC GRR Rev. 1
Descripción del panel de control
Mapa de menú
BOTÓN FUNCIÓN
<MENU> Sale del menú o función actual
<UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
<DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
<ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la
función seleccionada
NIVEL
PRINCIPAL NIVELES DE PROGRAMACIÓN DESCRIPCIÓN
Address 001–512 Configura la dirección inicial DMX
Run Mode
DMX 15CH Selecciona el modo de ejecución DMX
09CH
Slave Slave1–4 Selecciona el modo Esclavo 1, 2, 3 o 4
Auto Selecciona el modo Automático
Sound Selecciona el modo Activo por sonido
IR Selecciona el control por infrarrojos
Manual
Pan
000–255
0 a 540°
Tilt 0 a 270°
Color Selecciona las opciones de color
Gobo Selecciona las opciones de gobo
Gobo Rotate Gira el gobo
Prism Selecciona el prisma y efecto de rotación
Focus Control manual de foco
Zoom Control manual de zoom
Dimmer Configura el valor del atenuador
Shutter
Configura el valor del obturador y efecto de estroboscopio
Setup
Pan Reverse OFF Funcionamiento de desplazamiento lateral normal
ON Invierte el funcionamiento del desplazamiento lateral
Tilt Reverse OFF Funcionamiento inclinación normal
ON Invierte el funcionamiento de la inclinación
Screen Reverse OFF Pantalla normal
ON Invierte la pantalla
Pan Angle 540 Selecciona el rango de desplazamiento lateral de 540° 360 Selecciona el rango de desplazamiento lateral de 360°
180 Selecciona el rango de desplazamiento lateral de 180°
Tilt Angle 270 Selecciona el rango de inclinación de 270° 180 Selecciona el rango de inclinación de 180°
90 Selecciona el rango de inclinación de 90°
Totem Mode OFF Modo normal UP Desplazamiento lateral e inclinación hacia arriba
DOWN Desplazamiento lateral e inclinación hacia abajo
Sensitivity 001–100 Control de sensibilidad al sonido
Reset Reinicia el producto
Factory Set Carga los valores por defecto de fábrica
Sys Info
Ver: V_ Muestra en pantalla la versión de software
Running Mode _ _ _ _ _ _ _ Muestra el modo de ejecución actual
DMX Address _ _ _ Muestra la dirección DMX actual
Temperature _ _ _ Muestra la temperatura actual del producto

ES
12
Intimidator Spot 375Z IRC GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Enlace DMX
El Intimidator Spot 375Z IRC puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las
instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está
familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.
Dirección de inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 498.
Conexión Maestro/Esclavo
El Intimidator Spot 375Z IRC usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para
conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.
IRC-6 (control remoto por infrarrojos)
El Intimidator Spot 375Z IRC es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ.
Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com.
Gobos
Valores DMX
15CH
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
1Desplazamiento
lateral 000 255 0–540°
2Desplazamiento
lateral fino 000 255 Control fino del desplazamiento lateral
3 Inclinación 000 255 0–270°
4 Inclinación fina 000 255 Control fino de la inclinación
5 Velocidad 000 255 Velocidad de desplazamiento lateral/inclinación (rápido a
lento)
6 Rueda de color
000 007 Blanco
008 015 Naranja
016 023 Verde lima
024 031 Azul
032 039 Rojo
040 047 Verde
048 055 Magenta
056 063 Amarillo
064 Blanco
065 189 Indexación de color
190 221 Ciclo de color arco iris, rápido a lento
222 223 Parada
224 255 Ciclo de color arco iris inverso, lento a rápido

13
ES
GUÍA DE REFERENCIA RÁPIDA
Intimidator Spot 375Z IRC GRR Rev. 1
15CH (cont.)
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
7Rueda de gobo (véa
Gobos)
000 007 Abierto
008 015 Gobo 1
016 023 Gobo 2
024 031 Gobo 3
032 039 Gobo 4
040 047 Gobo 5
048 055 Gobo 6
056 063 Gobo 7
064 071 Vibración gobo 7, lento a rápido
072 079 Vibración gobo 6, lento a rápido
080 087 Vibración gobo 5, lento a rápido
088 095 Vibración gobo 4, lento a rápido
096 103 Vibración gobo 3, lento a rápido
104 111 Vibración gobo 2, lento a rápido
112 119 Vibración gobo 1, lento a rápido
120 127 Abierto
128 189 Efecto cíclico, lento a rápido
190 193 Parada
194 255 Efecto cíclico inverso, lento a rápido
8 Rotación de Gobo
000 Sin función
001 063 Indexación de gobo
064 145 Rotación, lento a rápido
146 149 Parada
150 231 Rotación inverso, lento a rápido
232 255 Rebote, lento a rápido
9Prisma
000 003 Sin función
004 006 Prisma de 6 caras
007 065 Prisma de 6 caras rotar, lento a rápido
066 123 Prisma de 6 caras rotar inverso, lento a rápido
124 127 Prisma de 6 caras
128 131 Sin función
132 134 Prisma de 5 caras
135 193 Prisma de 5 caras rotar, lento a rápido
194 251 Prisma de 5 caras rotar inverso, lento a rápido
252 255 Prisma de 5 caras
10 Foco 000 255 Foco, grande a pequeño
11 Atenuador 000 255 0–100%
12 Obturador
000 003 Cerrado
004 007 Abierto
008 076 Estroboscopio, lento a rápido
077 145 Estroboscopio de pulso, lento a rápido
146 215 Estroboscopio aleatorio, lento a rápido
216 255 Abierto

ES
14
Intimidator Spot 375Z IRC GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
15CH (cont.)
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
13 Función
000 007 Sin función
008 015 Blackout en movimiento panorámico/inclinación
016 023 Blackout en movimiento de rueda de color
024 031 Blackout en movimiento de rueda de gobo
032 039
Blackout en movimiento panorámico/inclinación/rueda de color
040 047 Blackout en movimiento panorámico/inclinación/rueda de gobo
048 055 Blackout en movimiento panorámico/inclinación/rueda de
color/rueda de gobo
056 095 Sin función
096 103 Reiniciar desplazamiento lateral
104 111 Reiniciar inclinación
112 119 Reiniciar rueda de color
120 127 Reiniciar rueda de gobo
128 135 Sin función
136 143 Reiniciar prisma
144 151 Reiniciar foco y zoom
152 159 Reiniciar todos
160 255 Sin función
14 Macros de movimiento
000 007 Sin función
008 023 Macro de movimiento 1
024 039 Macro de movimiento 2
040 055 Macro de movimiento 3
056 071 Macro de movimiento 4
072 087 Macro de movimiento 5
088 103 Macro de movimiento 6
104 119 Macro de movimiento 7
120 135 Macro de movimiento 8
136 151 Macro de movimiento activo por sonido 1
152 167 Macro de movimiento activo por sonido 2
168 183 Macro de movimiento activo por sonido 3
184 199 Macro de movimiento activo por sonido 4
200 215 Macro de movimiento activo por sonido 5
216 231 Macro de movimiento activo por sonido 6
232 247 Macro de movimiento activo por sonido 7
248 255 Macro de movimiento activo por sonido 8
15 Zoom 000 255 Disminuir zoom a aumentar zoom

15
ES
GUÍA DE REFERENCIA RÁPIDA
Intimidator Spot 375Z IRC GRR Rev. 1
09CH
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
1Desplazamiento
lateral 000 255 0–540°
2 Inclinación 000 255 0–270°
3 Rueda de color
000 007 Blanco
008 015 Naranja
016 023 Verde lima
024 031 Azul
032 039 Rojo
040 047 Verde
048 055 Magenta
056 063 Amarillo
064 Blanco
065 189 Indexación de color
190 221 Ciclo de color arco iris, rápido a lento
222 223 Parada
224 255 Ciclo de color arco iris inverso, lento a rápido
4Rueda de gobo (véa
Gobos)
000 007 Abierto
008 015 Gobo 1
016 023 Gobo 2
024 031 Gobo 3
032 039 Gobo 4
040 047 Gobo 5
048 055 Gobo 6
056 063 Gobo 7
064 071 Vibración gobo 7, lento a rápido
072 079 Vibración gobo 6, lento a rápido
080 087 Vibración gobo 5, lento a rápido
088 095 Vibración gobo 4, lento a rápido
096 103 Vibración gobo 3, lento a rápido
104 111 Vibración gobo 2, lento a rápido
112 119 Vibración gobo 1, lento a rápido
120 127 Abierto
128 189 Efecto cíclico, lento a rápido
190 193 Parada
194 255 Efecto cíclico inverso, lento a rápido
5 Rotación de Gobo
000 Sin función
001 063 Indexación de gobo
064 145 Rotación, lento a rápido
146 149 Parada
150 231 Rotación inverso, lento a rápido
232 255 Rebote, lento a rápido

ES
16
Intimidator Spot 375Z IRC GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
09CH (cont.)
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
6 Prisma
000 003 Sin función
004 006 Prisma de 6 caras
007 065 Prisma de 6 caras rotar, lento a rápido
066 123 Prisma de 6 caras rotar inverso, lento a rápido
124 127 Prisma de 6 caras
128 131 Sin función
132 134 Prisma de 5 caras
135 193 Prisma de 5 caras rotar, lento a rápido
194 251 Prisma de 5 caras rotar inverso, lento a rápido
252 255 Prisma de 5 caras
7 Foco 000 255 Foco, grande a pequeño
8 Obturador
000 003 Cerrado
004 007 Abierto
008 076 Estroboscopio, lento a rápido
077 145 Estroboscopio de pulso, lento a rápido
146 215 Estroboscopio aleatorio, lento a rápido
216 255 Abierto
9 Zoom 000 255 Disminuir zoom a aumentar zoom

17
FR
MANUEL DE RÉFÉRENCE
Intimidator Spot 375Z IRC MR Rév. 1
A propos de ce manuel
Le Manuel de Référence (MR) du Intimidator Spot 375Z IRC reprend des informations de base sur cet appareil
notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à
partir du site internet www.chauvetdj.com pour plus de détails.
Clause de non Responsabilité
Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
Nous contacter
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous
avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour
obtenir des informations pour nous contacter.
Contenu
• Intimidator Spot 375Z IRC
• Cordon d'alimentation
• Fixation de suspension
• Fiche de garantie
• Manuel de référence
Préalable
Déballez votre Intimidator Spot 375Z IRC et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte
et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer
son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très
chaud.
• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage
indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou
de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces
adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil
à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de
vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

FR
18
Intimidator Spot 375Z IRC MR Rév. 1
MANUEL DE RÉFÉRENCE
Description de l'appareil
Le Intimidator Spot 375Z IRC est une lampe LED 150 W à tête mobile avec une mise au point et un zoom motorisés
permettant d'obtenir des gobos bien définis et de projeter des effets changeants. Des programmes automatiques intégrés
et la fonctionnalité de mouvement pendant le noir total permettent une flexibilité et une programmation aisée pour créer
rapidement et de manière élégante de puissants effets attrayants. Les faisceaux restent en permanence dirigés sur la
piste de danse grâce à l'innovant mode intégré Totem. Nous recommandons l'utilisation de la mallette
INTIMROADCASES35X pour le transport.
Vue d'ensemble du produit
Alimentation CA
Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100
et 240 VCA, 50/60 Hz.
Chaînage électrique
Pour savoir combien de projecteurs Intimidator Spot 375Z IRC peuvent être chaînés entre eux au maximum sur du 120 V
ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.
Remplacement des fusibles
1. Débranchez l'appareil.
2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.
3. Enlevez le fusible grillé du porte fusible et remplacez-le par un fusible de même type et de même ampérage.
4. Remettez le porte-fusible en place puis rebranchez.
Montage
Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.
Schéma de montage
Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée
de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.
Entrée
d'alimentation Porte- fusible
Sortie
d'alimentation Entrée/ sortie DMX
Capteur
IR
Voyants
d'indication
Affichage
LCD
Poignéesde
Transport
Boutons
du menu
Anneaude
sécurité
Câble de sécurité
(par exemple modèle
CH-05 de Chauvet)
Pince
(par exemple modèle CLP-15 de Chauvet)
Support de montage
Pieds en caoutchouc pour
installation au sol (x4)

19
FR
MANUEL DE RÉFÉRENCE
Intimidator Spot 375Z IRC MR Rév. 1
Description du panneau de commande
Menu carte
BOUTON FONCTION
<MENU> Permet de sortir du menu ou de la fonction en cours
<UP>
Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
<DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
<ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la
fonction en cours de sélection
FONCTION
PRINCIPALE NIVEAUX DE PROGRAMMATION DESCRIPTION
Address 001–512 Permet de définir l'adresse DMX de départ
Run Mode
DMX 15CH Activation du mode DMX
09CH
Slave Slave1–4 Active le mode esclave (1, 2, 3 ou 4)
Auto Activation du mode automatique
Sound Activation du mode d'activation par la musique.
IR Activation du contrôle par infra-rouge
Manual
Pan
000–255
0 à 540°
Tilt 0 à 270°
Color Sélection des options de couleur
Gobo Sélection des options de gobo
Gobo Rotate Permet de faire tourner le gobo
Prism Sélection du prisme et effet de rotation
Focus Contrôle manuel du focus
Zoom Contrôle manuel du zoom
Dimmer Permet de définir la valeur d'assombrissement
Shutter
Permet de définir la valeur d'obturateur et l'effet stroboscope
Setup
Pan Reverse OFF Fonctionnement normal du balayage
ON Fonctionnement inversé du balayage
Tilt Reverse OFF Fonctionnement normal du basculement
ON Fonctionnement inversé du basculement
Screen Reverse OFF Affichage normal
ON Affichage inversé
Pan Angle 540
Sélection de la plage de balayage sur un angle de 540°
360 Sélection de la plage de balayage sur un angle de 360°
180 Sélection de la plage de balayage sur un angle de 180°
Tilt Angle 270
Sélection de la plage de basculement sur un angle de 270°
180 Sélection de la plage de basculement sur un angle de 180°
90 Sélection de la plage de basculement sur un angle de 90°
Totem Mode OFF Mode normal UP Balayage et de basculement vers le haut
DOWN Balayage et de basculement vers le bas
Sensitivity 001–100 Contrôle de la sensibilité au son
Reset Réinitialisation de l'appareil
Factory Set Chargement des paramètres par défaut
Sys Info
Ver: V_ Affiche la version du logiciel
Running Mode _ _ _ _ _ _ _ Affiche le mode d'exécution courant
DMX Address _ _ _ Affiche l'adresse DMX courante
Temperature _ _ _ Affiche la température actuelle du produit
