inventiv CSD36ML3.2 Installation manual

TOURNEVIS SANS FIL 3.6V
Notice à lire attentivement et à conserver
REF : 202055
T2A

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
2
Veuillez lire attentivement ces instructions avant la première utilisation de la machine et
gardez-les avec l’outil.
Tournevis sans fil
Type 202055
Tension 3,6 V
Vitesse 180/min
Couple Maxi 3,5 Nm
Batterie Li-ion 1500mAh
Niveau de pression acoustique LPA 55 dB(A) K=3 dB(A)
Niveau de puissance acoustique LWA 66 dB(A) K=3 dB(A)
Niveau de vibration en mode
« vissage sans impact
ah=0,47 m/s² K=1.5m/s2
Chargeur
Modèle
Entrée 100-240V~50-60Hz 10W
Sortie 5V 50mA
Classe
Temps de charge 3-5 heures
INFORMATION
- La valeur totale des vibrations déclarées a été mesurée à partir d’une méthode d’essai
normalisée et peut être utilisée pour comparer un outil par rapport à un autre.
- La valeur totale des vibrations déclarées peut être également utilisée en tant qu’évaluation
préliminaire du degré exposition.
AVERTISSEMENT:
- L’émission de vibrations émises par l’outil en usage normal peut différer de la valeur
déclarée en fonction de la façon dont celui-ci est utilisé.
- Les mesures adéquates doivent être prises pour protéger l’utilisateur en se basant sur une
estimation du degré d’exposition en usage normal de l’outil (en prenant en compte toutes
les étapes du cycle d’utilisation: mise à l’arrêt, fonctionnement à vide, temps de travail réel
avec l'outil)
1. CARACTERISTIQUES TECHNIQUES

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
3

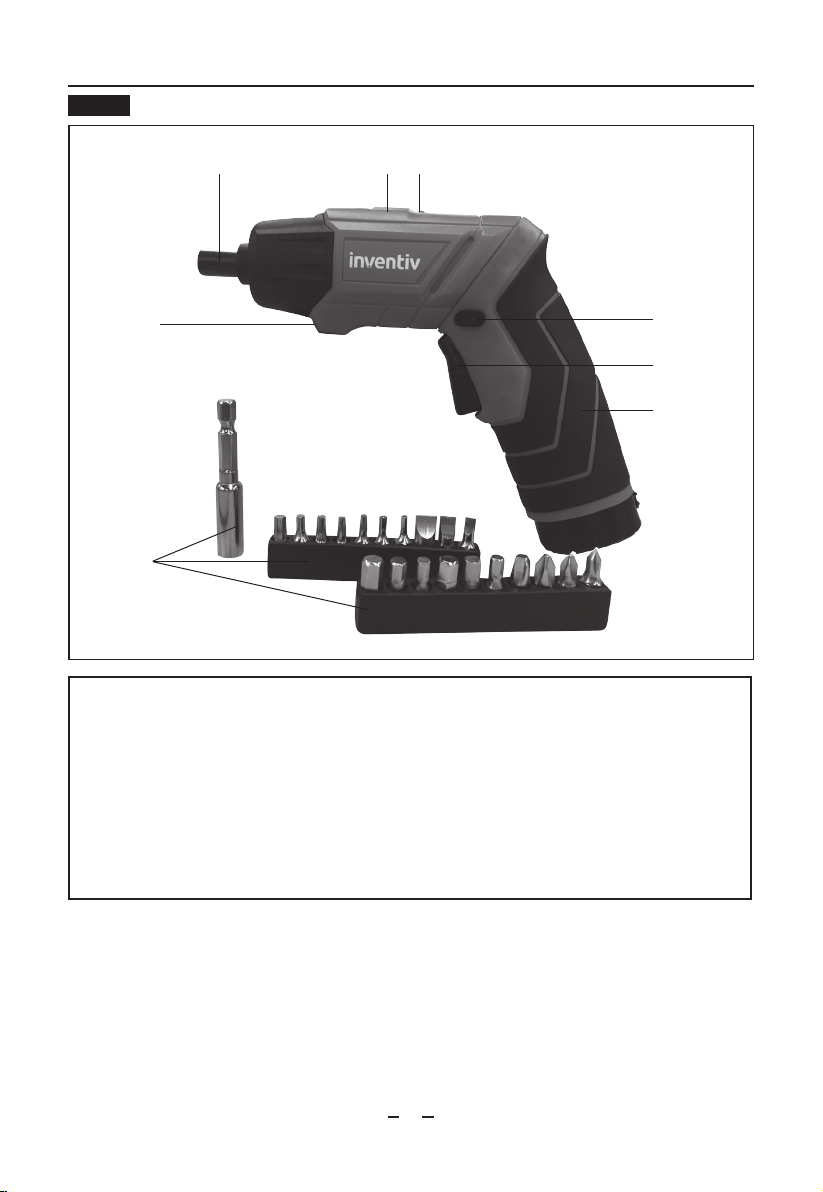

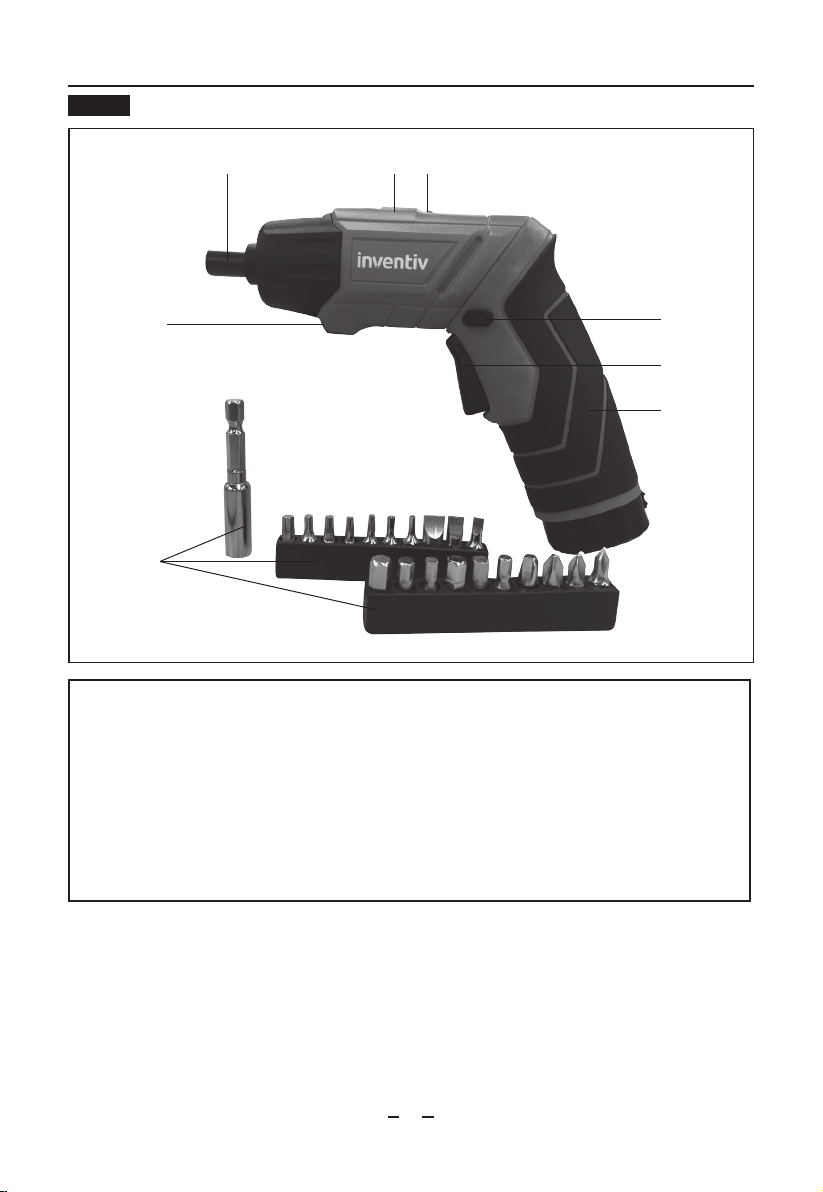

1. Porte embout
2. Indicateur du niveau de charge de la batterie
3. Bouton de verrouillage / déverrouillage poignée.
4. Inverseur de sens de rotation
5. Interrupteur Marche / Arrêt
6. Poignée
8. LED
20205509 Chargeur
FIG.1
3
4
5
6
8
7
21

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
4

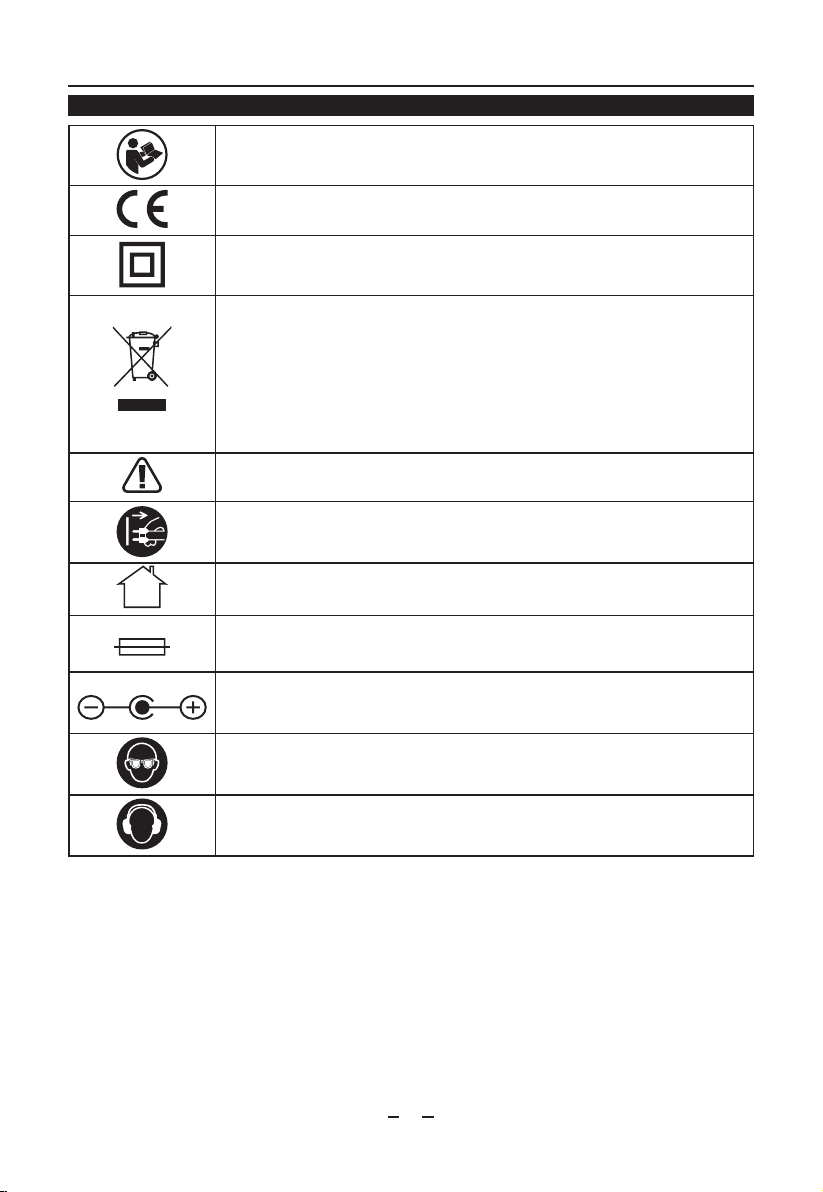

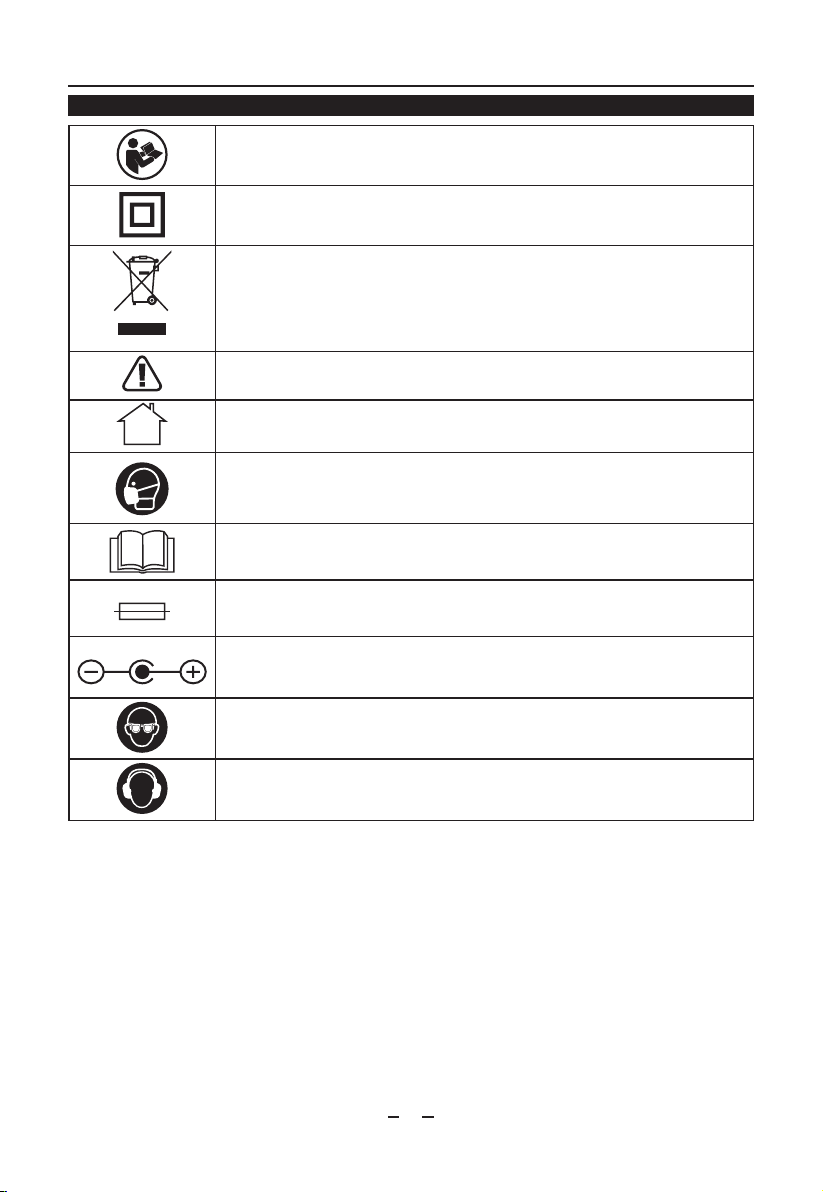

Lire attentivement les instructions et le manuel d’utilisation
Le produit respecte les exigences de sécurité et les Directives
européennes
Appareil de classe II – Double Isolation
Ce symbole indique que MBI participe à la protection de l’environnement
en appliquant la directive DEEE 2012/19/UE. Il est interdit d’éliminer les
appareils électriques et électroniques usagés avec les déchets ménagers
ou dans la nature. Il est demandé de les porter dans un des centres de
collecte sélective prévus par l’administration communale pour assurer
leur recyclage. Vous avez également la possibilité de déposer votre
produit chez votre distributeur si vous y achetez un produit de même
type. En respectant cette démarche vous contribuez à la préservation
des ressources naturelles et à la protection de la santé humaine.
Risques de dommages ou de blessures, en cas du non-respect des
instructions de ce manuel
Débrancher immédiatement la fiche du cordon d’alimentation dans le cas
où celui-ci serait endommagé et pour toute opération de maintenance.
Utiliser à l’intérieur uniquement
T2A Transformateur protégé par un fusible qui déclenche lorsque l’intensité
électrique dépasse 2A
Polarité de la prise de recharge.
Toujours porter des lunettes de protection
Toujours porter des protections auditives
2. SIGNIFICATION DES SYMBOLES

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
5
AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions.
Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un
incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter
ultérieurement.
Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le
secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon
d’alimentation)
1. Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres
sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple
en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques
produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil.
Les distractions peuvent vous faire perdre le contrôle de l’outil.
2. Sécurité électrique
a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier
la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à
branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque
de choc électrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux,
les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc
électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d‘eau à
l’intérieur d’un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou
débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le
risque de choc électrique.
e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation
extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc
électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une
alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage
d'un RCD réduit le risque de choc électrique.
3. Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens
dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en
cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.
Les équipements de sécurité tels que les masques contre les poussières, les chaussures
de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les
conditions appropriées réduiront les blessures de personnes.
3. CONSIGNES DE SECURITE GENERALES RELATIVES AUX OUTILS ELECTRIQUES

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
6
c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt
avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de
le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont
l’interrupteur est en position marche est source d’accidents.
d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur
une partie tournante de l’outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela
permet un meilleur contrôle de l’outil dans des situations inattendues.
f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux.
Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.
Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties
en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction
et la récupération des poussières, s’assurer qu’ils sont connectés et correctement
utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4. Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera
mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche
à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le réparer.
c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries
de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De
telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.
d) Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à
des personnes ne connaissant pas l’outil ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices.
e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou
de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant
affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant
de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper
correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles
de bloquer et sont plus faciles à contrôler.
g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en
tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil
pour des opérations différentes de celles prévues pourrait donner lieu à des situations
dangereuses.
5. Utilisation des outils fonctionnant sur batteries et précautions d’emploi
a) Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté
à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre
type de bloc de batteries.
b) N’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation
de tout autre bloc de batteries peut créer un risque de blessure et de feu.
c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet
métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres
objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une
autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou
un feu.

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
7
d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout
contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact
avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut
causer des irritations ou des brûlures.
6. Maintenance et entretien
a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de
rechange identiques. Cela assurera le maintien de la sécurité de l’outil.La machine doit
être utilisée dans un lieu couvert et sec. La température ambiante doit être comprise entre
15°C et 30°C. Le taux d’humidité doit être inférieur à 60%.
4. CONSIGNES DE SECURITE SPECIFIQUES POUR LES PERCEUSES SANS FIL
5. CONSIGNES SPECIFIQUES DE SECURITE POUR LES BATTERIES LI-ION
Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération
au cours de laquelle le dispositif de serrage peut entrer en contact avec un câblage non
apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les
parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.
IMPORTANT
Le boîtier d’alimentation comprend des objets inflammables tels que des solvants organiques.
En cas de mauvaises manipulations la batterie peut se rompre, s’enflammer, chauffer, se
détériorer ou être endommagée. Veuillez respecter les restrictions d’utilisations suivantes
et préserver le dispositif de sécurité de l’équipement afin d’éviter toute anomalie de
fonctionnement. Veuillez également vous conformer aux « Manipulation à proscrire » du manuel
d’utilisation de l’équipement.
Le non-respect des recommandations suivantes, entraine de la fumée, une rupture ou un
incendie.
1. Démontage et remontage.
« Ne pas démonter, ni remonter la batterie »
La batterie possède une fonction sécurité ainsi qu’un circuit de protection afin d’éviter tout
danger. Si ces dispositifs sont gravement endommagés, cela peut provoquer une combustion,
de la fumée, une rupture ou un incendie.
2. Court-circuit.
« Ne pas court-circuiter la batterie »
Ne pas relier les bornes + et – à des métaux (tel que du fil de fer). Ne pas porter ni stocker la
batterie avec des objets métalliques (tels que du fil de fer, des chaines, des colliers, ou épingles
à cheveux). Ceci mettrait la batterie en court-circuit
3. Utilisation à proximité d’une source de chaleur.
« Ne pas utiliser, ni laisser la batterie à proximité d’un feu, d’un poêle ou d’une source de
chaleur (plus de 80°C)
Ceci provoquerait une fonte du séparateur en polymère. En outre, toute utilisation de la batterie
sous une source de chaleur (plus de 80°C) est à proscrire, et ceci pour la même raison.
4. Immersion.
« Ne pas immerger la batterie dans l’eau ou l’eau de mer, ni la mouiller »
5. Mise en charge à proximité d’une source de chaleur.
« Ne pas mettre la batterie en charge à proximité d’une source de chaleur ou en plein soleil »
Si le circuit de protection fonctionne sous une forte chaleur ou est endommagé, la batterie est
chargée avec un courant (ou tension) anormal et cela entraine une réaction chimique anormale.

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
8
6. Chaleur et conditions de mise en charge.
« Utiliser le chargeur spécifié et respecter les conditions de mise en charge »
Si la batterie est mise en charge selon des conditions non spécifiées (température élevée,
supérieure à celle indiquée, avec une tension ou un courant d’une très haute intensité,
supérieure à celle recommandée, ou avec un chargeur modifié), cela peut dans certains cas, la
surcharger ou entrainer une réaction chimique anormale dans les cellules.
7. Perforation
« Ne pas enfoncer de clou dans la batterie, ni la frapper avec un marteau, ni la piétiner. » La
batterie pourrait ainsi être endommagée ou déformée et elle se mettrait en court-circuit.
8.Choc.
« Ne pas occasionner de choc sur la batterie, ni a jeter »
Tout choc, impact ou chute importante causés à la batterie peut entrainer son
dysfonctionnement.
Si le circuit de protection inclus dans la batterie est endommagé, celle-ci est chargée avec un
courant ou une tension anormale et une réaction chimique anormale se produit.
9. Déformation
« Ne pas utiliser de batterie portant des marques visibles de dégradations ou de déformation ».
10. Soudure.
« N’effectuez aucune soudure directe sur la batterie ».
11. Mise en charge inverse et décharge excessive.
« Ne pas inverser la charge, ni décharger la batterie de manière excessive »
Si la batterie est mise en charge de manière inversée, une réaction chimique anormale se
produit. Dans certains cas, un courant inhabituel de très forte intensité circule lors de la
décharge.
12. Utilisation inverse des bornes de polarité
« Ne pas effectuer de mise en charge inversée, ni de connexion inversée ».
La batterie possède des bornes de polarité. Si la batterie est reliée au chargeur aux bornes de
polarité opposées cela provoque une combustion, de la fumée, une rupture ou un incendie.
La mise en charge de la batterie ne doit être effectuée qu’à l’aide du chargeur fourni avec la
visseuse.
13. Relier la batterie à une prise de courant
« Ne pas relier la batterie à une prise électrique, ni à une prise allume-cigare ».
14. Utilisation inappropriée pour un équipement non spécifié.
« Ne pas utiliser la batterie pour un équipement non spécifié ».
Si la batterie est utilisée pour un équipement non spécifié, cela altère ses performances et son
cycle de charge.
15. Fuite.
« Ne pas toucher à mains nues une batterie qui fuit ».
Si le liquide électrolytique atteint les yeux, les laver immédiatement à l’eau douce sans les
frotter, pendant au moins 10 minutes. Puis consulter un médecin dès que possible. Ne pas
soigner des yeux irrités peut provoquer des troubles de la vue.
MISE EN GARDE
1. Utilisation mixte.
« Ne pas mélanger les batterie au lithium ionique avec d’autres types de batteries ».
Ne pas utiliser de batterie au lithium ionique avec des batteries primaires ou secondaires dont la
puissance ou la conception est différente, et ceci afin d’éviter que la batterie se décharge ou se
charge de manière excessive durant l’utilisation. Cela peut également entrainer une combustion,
de la fumée, une rupture ou un incendie à cause de la réaction chimique anormale dans les
cellules.
2. Ingestion

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
9
« Tenir la batterie hors de portée des enfants ».
Tenir la petite batterie hors de portée des enfants afin d’éviter tout problème d’ingestion. En cas
d’ingestion de la batterie, consulter immédiatement un médecin.
3. Temps de charge
« Ne pas poursuivre la mise en charge au-delà de la durée spécifiée »
Si la batterie n’est pas complètement chargée à la fin du temps indiqué, arrêter la mise en
charge. Il y a un risque que la batterie se consume, dégage de la fumée, se rompe ou s’enflamme.
4. Stockage
« Ne pas stocker dans un micro-ondes ou un container haute pression ».
Conserver les batteries dans un endroit sec, frais et aéré.
5. Fuite.
« Ne pas utiliser une batterie qui fuit à proximité d’un feu ».
Si un liquide s’écoule de la batterie (ou si elle dégage une mauvaise odeur), ne pas l’utiliser et
l’éloigner immédiatement de tout objet inflammable. En cas de non-respect de ces précautions,
le liquide électrolytique qui s’échappe de la batterie atteindra le feu et provoquera une
émanation de fumée, un incendie ou une rupture de celle-ci.
6. Rouille, modification de la couleur et déformation.
« Ne pas utiliser une batterie à l’aspect anormal »
Dans le cas ou la batterie dégage une mauvaise odeur, se consume, change de couleur ou se
déforme lors de l’utilisation (y compris lors de la mise en charge et du stockage),l’éloigner de
l’équipement ou du chargeur et ne pas l’utiliser. Utiliser une batterie à l’aspect anormal peut
provoquer une combustion, une fumée, une rupture ou un incendie.
ATTENTION
1. Utilisation en plein soleil : Ne pas utiliser ou laisser la batterie en plein soleil (ni dans une
voiture en plein soleil). La batterie peut dégager de la fumée, chauffer ou s’enflammer. Cela peut
également altérer les caractéristiques ou le temps de charge de la batterie.
2. Electricité statique : La batterie possède un circuit de protection afin d’éviter tout
danger. Ne pas l’utiliser à proximité d’une source d’électricité statique (plus de 100V) qui peut
endommager le circuit de protection. Si le circuit de protection est détérioré, la batterie peut se
consumer, dégager de la fumée, se rompre ou s’enflammer.
3. Température de mise en charge : La mise en charge doit s’effectuer à une température
spécifiée comprise entre 4°C et 40°C. Ne pas mettre la batterie en charge au-delà des
températures recommandées. La mise en charge au-delà de ses températures recommandées
peut provoquer une combustion ou de sérieux dégâts sur la batterie. Cela peut également
entraîner la détérioration des caractéristiques et du cycle de charge de la batterie.
4. Manuel d’utilisation. Veuillez lire le manuel d’utilisation avant d’utiliser la batterie.
5. Méthode de mise en charge. Veuillez lire le manuel du chargeur spécifié concernant les
méthodes de mise en charge.
6. Première utilisation : Si, à la première utilisation, la batterie présente des traces de rouille,
dégage une mauvaise odeur ou présente toute anomalie, ne pas utiliser l’équipement et le
rapporter au magasin qui vous l’a fourni.
7. Utilisation par des enfants. Dans le cas ou de jeunes enfants utilisent la batterie, il
appartient aux parents de leur apprendre à l’utiliser conformément au manuel d’utilisation et
avec précaution. De même, lorsque des enfants utilisent la batterie, les adultes doivent veiller à
ce que les consignes d’utilisation soient bien respectées.
8. Tenir la batterie hors de portée des enfants. Tenir la batterie hors de portée des jeunes
enfants. Lors de l’utilisation de la batterie veiller à ce que le chargeur et l’équipement soient
également hors de leur portée.
9. Fuite : Si des projections de liquide de batterie atteignent la peau ou un vêtement, laver à l’eau
douce. Ces projections peuvent entrainer une irritation cutanée.

202055 TOURNEVIS SANS FIL 3.6V – Instruction d’origine
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
10

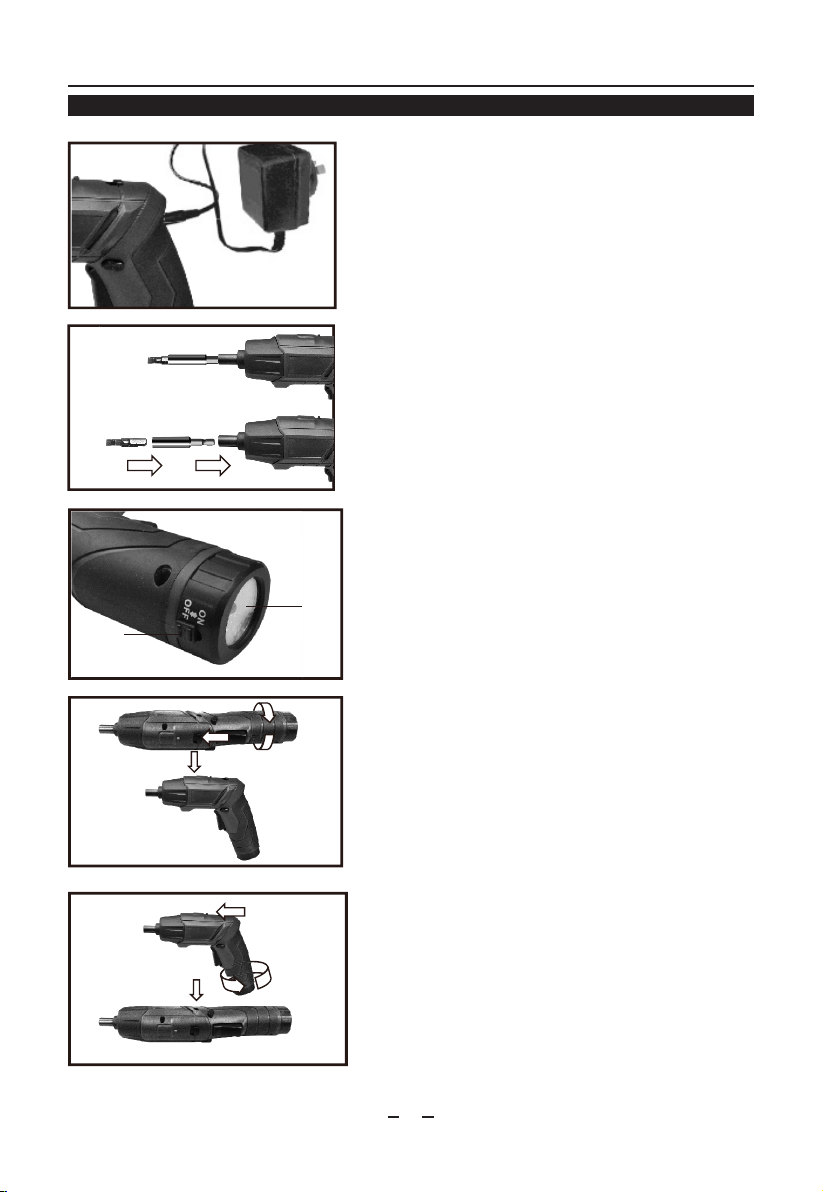

6. UTILISATION
6.1 Charge de la batterie :
Chargez le tournevis pendant 8 heures avant la première
utilisation avec le chargeur fourni. Cette opération doit
être effectuée à l’intérieur, au sec, dans un endroit bien
aéré.
Branchez le chargeur sur une prise 230V~puis reliez-le
sur la prise comme montré sur le schéma du tournevis.
Le voyant rouge (2) s’allume pour indiquer que la charge
est en cours.
6.2 Insertion des embouts :
Insérer un embout dans le porte embout (1). Utilisez
ensuite le bouton Marche/ Arrêt, vissage / dévissage
en l’actionnant vers la gauche pour visser, vers la
droite pour dévisser. Lorsque le bouton est en position
centrale, la machine est à l’arrêt.
6.3 lampe torche LED
Votre tournevis est équipé d’une lampe LED. Si
l’éclairage de votre zone de travail est insuffisant, vous
pouvez allumer la lumière intégrée en appuyant sur le
bouton (2) de la figure (F).
Mise en garde : pour éviter tout risque de blessure,
lors de l’allumage de la LED, veillez à ne pas activer
accidentellement la lampe LED vers les yeux,
6.4 Modification de la prise en main :
la poignée du tournevis sans fil, peut être alignée au
corps du tournevis. Appuyez sur le bouton (3) et tourner
la poignée jusqu’au verrouillage complet. Pour remettre
le tournevis en forme de pistolet, effectuer l’opération
inverse.
1
2
