inventum IOM6170RK User manual

inbouw oven
BUILT-IN OVEN
IOM6170RK
•gebruiksaanwijzing
•instruction manual

2•

Nederlands
English
•3
1. veiligheidsvoorschriften pagina 4
2. product omschrijving pagina 7
3. voor het eerste gebruik pagina 7
4. bediening van de oven pagina 8
5. reiniging & onderhoud pagina 11
6. storingen & oplossingen pagina 12
7. installatievoorschrift pagina 12
8. product kaart pagina 14
Algemene service- en garantievoorwaarden pagina 26
1. safety instructions page 15
2. appliance description page 18
3. before first use page 18
4. using the oven page 19
5. cleaning & maintenance page 22
6. problems & solutions page 23
7. installation instructions page 23
8. product fiche page 25
General terms and conditions of service and warranty page 28

• Lees eerst de gebruiksaanwijzing aandachtig en geheel
door voordat u het apparaat gaat gebruiken en bewaar deze
zorgvuldig voor latere raadpleging.
• Gebruik dit apparaat uitsluitend voor de in de gebruiksaanwijzing
beschreven doeleinden. Gebruik geen agressieve reinigingsmiddelen
in dit apparaat. De oven is alleen geschikt voor het bereiden
van voedsel. Het apparaat is niet geschikt voor industrieel of
laboratorium gebruik.
• Plaats geen voorwerp tussen de deur van de oven. Zorg ervoor dat
de deur en de afdichting altijd schoon blijven.
• Let op: Vloeistoffen en ander voedsel mogen niet opgewarmd
worden in gesloten conservenblikken, omdat deze kunnen
exploderen door de druk.
• Reparaties aan elektrische apparaten dienen uitsluitend door
vakmensen uitgevoerd te worden. Het is gevaarlijk om een reparatie
uit te voeren waarbij de behuizing van het apparaat geopend moet
worden.
• Vermijd het aanraken van de warme oppervlakken wanneer het
apparaat ingeschakeld is. De buitenkant wordt heet!
• Het apparaat buiten bereik van kinderen houden. Kinderen beseffen
de gevaren niet, die kunnen ontstaan bij het omgaan met elektrische
apparaten. Laat kinderen daarom nooit zonder toezicht met
elektrische apparaten werken. Houd het apparaat en het snoer
buiten bereik van kinderen jonger dan 8 jaar.
• Het apparaat kan worden gebruikt door kinderen van 8 jaar en ouder
en door personen met beperkte fysieke, zintuiglijke of mentale
vermogens of gebrek aan ervaring of kennis, wanneer zij het apparaat
onder toezicht gebruiken of zijn geïnstrueerd over het veilige gebruik
ervan en zij de daaruit voortkomende gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Het apparaat mag niet door kinderen worden gereinigd of
onderhouden, tenzij dit onder toezicht gebeurt.
• Gebruik alleen materialen die geschikt zijn voor gebruik in de oven.
• De oven moet regelmatig gereinigd worden en verwijder
voedselresten.
• Gebruik nooit een hogedruk- of stoomreiniger voor het reinigen van
de oven.
Nederlands
veiligheidsvoorschriften
1
4•Nederlands

Nederlands •5
• In geval van rook de oven uitschakelen en de stekker uit het
stopcontact verwijderen. Houd de deur gesloten om de vlammen te
verstikken.
• Controleer of het apparaat is uitgeschakeld voordat u de lamp
vervangt om het risico op een elektrische schok te vermijden.
• Zet geen toebehoren van de oven op de open ovendeur.
• De ovenbodem nooit afdekken met aluminiumfolie. Aluminiumfolie
houdt warmte tegen en geeft daardoor slechte bakresultaten.
Bovendien kan het emaille van de ovenbodem beschadigd raken.
• De oven heeft een ventilator die de ovenmantel koelt. Nadat de oven
is uitgeschakeld, kan deze ventilator nog enige tijd nadraaien.
• Dit apparaat mag alleen door een erkend installateur worden
aangesloten.
• Defecte onderdelen mogen alleen vervangen worden door originele
onderdelen. Alleen van die onderdelen kan de fabrikant garanderen
dat zij aan de veiligheidseisen voldoen.
• Schade ontstaan door verkeerd aansluiten, verkeerd inbouwen of
verkeerd gebruik valt niet onder de garantie.
• Indien de aansluitkabel beschadigd is, mag deze alleen worden
vervangen door de fabrikant, zijn service-organisatie of gelijkwaardig
gekwalificeerde personen, teneinde gevaarlijke situaties te
voorkomen.
• De elektrische aansluiting moet voldoen aan de nationale en lokale
voorschriften.
• De wandcontactdoos en de stekker moeten altijd bereikbaar blijven.
• Het apparaat mag niet via een verdeelstekker of verlengsnoer op het
elektriciteitsnet worden aangesloten. Hiermee kan veilig gebruik van
het apparaat niet worden gewaarborgd.
• Het apparaat moet altijd geaard zijn.
• Gebruik het apparaat niet wanneer de stekker, het snoer of het
apparaat beschadigd is, of wanneer het apparaat niet meer
naar behoren functioneert of wanneer het gevallen of op een
andere manier beschadigd is. Raadpleeg dan de winkelier of onze
klantenservice. In geen geval de stekker of het snoer zelf vervangen.
• Het apparaat uitsluitend binnenshuis gebruiken en opbergen.
• De oven niet gebruiken in de buurt van water, een vochtige kelder/
garage of in de buurt van een zwembad.
• De ventilatieopeningen nooit afdekken.
• Het netsnoer nooit scherp buigen of over hete delen laten lopen.
• Het niet schoon houden van de oven kan leiden tot slijtage wat weer
effect heeft op de levensduur en kan resulteren in gevaarlijke situaties.
• De oven is niet geschikt om gebruikt te worden met een timer of een

aparte afstandsbediening.
• Sluit het apparaat alleen aan op wisselstroom, op een randgeaarde
wandcontactdoos, met een netspanning overeenkomstig met de
informatie aangegeven op het typeplaatje van het apparaat.
• Laat het apparaat niet onbeheerd achter indien het apparaat in
werking is.
• Niet aan het snoer c.q. het apparaat trekken om de stekker uit
de wandcontactdoos te halen. Het apparaat nooit met natte of
vochtige handen aanraken.
• Als u besluit het apparaat, vanwege een defect, niet langer
te gebruiken, adviseren wij u, nadat u de stekker uit de
wandcontactdoos heeft verwijderd, het snoer af te knippen. Breng
het apparaat naar de betreffende afvalverwerkingsafdeling van uw
gemeente.
• Indien het apparaat na het inschakelen niet functioneert, dan
kan de zekering of de aardlekschakelaar in de elektra verdeelkast
zijn aangesproken. De groep kan te zwaar zijn belast of een
aardlekstroom kan zijn opgetreden.
• Dompel het apparaat, het snoer of de stekker nooit onder in water.
• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.
Wanneer het apparaat oneigenlijk gebruikt wordt, kan er bij eventuele
defecten geen aanspraak op schadevergoeding worden gemaakt en
vervalt het recht op garantie.
• Huishoudelijke apparaten mogen niet bij het gewone huisvuil
worden gevoegd. Breng het apparaat naar een speciaal
centrum voor gescheiden afvalinzameling van uw gemeente
om op verantwoorde wijze en conform overheidsbepalingen
recycled te worden.
6•Nederlands

product omschrijving
2
3 4 9
1
2
Nederlands •7
voor het eerste gebruik
3
Voordat u het apparaat voor de eerste maal in gebruik neemt, dient u als volgt te werk te gaan: pak de oven voorzichtig uit en verwijder
al het verpakkingsmateriaal. De verpakking (plastic zakken en karton) buiten het bereik van kinderen houden. Controleer na het
uitpakken het apparaat zorgvuldig op uiterlijke schade, mogelijk ontstaan tijdens transport. Controleer of de spanning overeenkomt
met die vermeld is op het typeplaatje. Voor de installatie van de oven volgt u de instructies in hoofdstuk 7.
Reinig de oven en alle accessoires met warm water en een mild reinigingsmiddel. Goed naspoelen met alleen water en droog maken.
Verwarm de oven ongeveer 90 minuten op 250°C om alle achtergebleven productieresten, zoals olie, te verwijderen. Zorg voor
voldoende ventilatie tijdens dit proces. U voorkomt hiermee dat er onaangename geuren ontstaan tijdens het bereiden van voedsel.
1. Handgreep ovendeur
2. Ovendeur
3. Ovenstandenknop
4. Display
5. Kookwekkertoets
6. Kloktoets
7. Starttoets
8. Pauze/ stoptoets
9. Instelknop [- / + ]
10. Ovenlamp
11. Insteekniveaus [9]
12. Bakplaat
13. Rooster
56 8 7
12
13
11
10

De oven beschikt over de volgende functies:
Ovenfunctie Omschrijving
Ovenverlichting
Ovenverlichting, onafhankelijk van de oven in te schakelen. Bij
het selecteren van een andere ovenfunctie gaat de verlichting
automatisch aan en blijft branden als de oven in gebruik is.
Ontdooien Voor het langzaam ontdooien van gerechten. De omgevingstemperatuur
wordt door de ventilator gecirculeerd waardoor het gerecht ontdooit.
Onderwarmte
Alleen het onderste verwarmingselement geeft warmte af. Voor het bruinen
van de onderkant van een gerecht, geschikt voor slow cooking of het
opwarmen van gerechten. Instelbereik: 60 - 120°C.
Boven- en onderwarmte
De warmte komt gelijkmatig van boven en onderen. Plaats het gerecht altijd
in het midden van de oven. Voor pizza’s, vlees, taart of cake.
Instelbereik: 50 - 250°C.
Hetelucht De warmte van de elementen en de ventilator zorgen ervoor
dat het gerecht rondom wordt verwarmd. Instelbereik: 50 - 250°C.
Grill Het grillelement is aan. Voor het grillen van vlees, vis, brood of gratineren.
Instelbereik: 180 - 240°C.
Dubbele grill
Het binnenste element en het grillelement verwarmen gelijktijdig het
gerecht, waardoor grotere gerechten gegrild kunnen worden.
Instelbereik: 180 - 240°C.
Dubbele grill met ventilator
De warmte van de dubbele grill en de ventilator zorgen ervoor dat het
gerecht rondom wordt verwarmd en een krokant korstje krijgt.
Instelbereik: 80 - 240°C.
Turbo hetelucht
De warmte van het element en de ventilator zorgen ervoor dat
het gerecht rondom door hete lucht wordt verwarmd.
Instelbereik: 50 - 240°C.
bediening van de oven
4
Om de oven te bedienen, beschikt deze over twee verzinkbare draaiknoppen en vier druktoetsen.
Ovenstandenknop voor het selecteren van een ovenfunctie
Instelknop [ - / + ] voor het instellen van de tijd en de temperatuur
Kookwekker toets
Klok toets
Pauze/ en stop toets voor het pauzeren, stoppen of annuleren van een programmakeuze
Start toets voor het starten van de oven en om een selectie te bevestigen
8•Nederlands
Instelknop -/+Display
INSCHAKELEN
Schakel de oven in op de volgende wijze:
• Druk de verzinkbare ovenstandenknop in en draai deze op de gewenste ovenstand. Het symbool behorend bij de geselecteerde
ovenstand licht op.
• Druk op de verzinkbare instelknop [-/+] en draai deze naar links of rechts om de temperatuur in te stellen.
• Druk op de starttoets om de instelling te bevestigen en de oven te starten. De bereidingstijd staat automatisch op 9 uren.
UITSCHAKELEN
Om de oven uit te schakelen, drukt u tweemaal op de stoptoets (eenmaal drukken op de stoptoets , pauzeert het programma
alleen).
de oven in- en uitschakelen
Ovenstandenknop

klok instellen
Zodra u de stekker van de oven in het stopcontact heeft gedaan, verschijnt in het display 0:00. Zorg dat u de juiste tijd instelt voordat
de oven wordt gebruikt. Let op: het is een 24-uurs klok, bijvoorbeeld 2PM wordt getoond als 14.00.
• Druk op de kloktoets . De urenaanduiding zal knipperen.
• Druk op de verzinkbare instelknop [-/+] en draai deze naar links of rechts om de uren in te stellen (0-23).
• Druk nogmaals op de kloktoets . De minutenaanduiding zal knipperen.
• Draai de instelknop [-/+] naar links of rechts om de minuten in te stellen (0-59).
• Druk nogmaals op de kloktoets om de ingestelde tijd te bevestigen. De dubbele punt “:”in het display knippert en de tijd wordt
weergegeven.
kookwekker instellen
De kookwekker kan gebruikt worden om een geluidssignaal te krijgen als de ingestelde tijd voorbij is. De kookwekker heeft geen invloed
op het in- of uitschakelen van de oven.
• Druk op de kookwekkertoets om de kookwekker te selecteren.
• Draai de instelknop [-/+] naar links of rechts om de uren in te stellen (0-9).
• Druk nogmaals op de kookwekkertoets . De minutenaanduiding zal knipperen.
• Draai de instelknop [-/+] naar links of rechts om de minuten in te stellen (0-59).
• Druk op de starttoets om de ingestelde tijd te bevestigen. De dubbele punt “:”in het display knippert en de tijd zal nu aftellen.
Aanwijzing: het geluidssignaal klinkt 10 keer nadat de tijd op 0 staat. Het instellen van de kookwekker kan gestopt worden door op
de stoptoets te drukken. Druk tweemaal op de stoptoets om de kookwekker te stoppen als deze helemaal ingesteld is. Het
kookwekkersymbool verdwijnt.
Stel de starttijd van de oven in. De oven zal automatisch inschakelen op de tijd die u ingesteld heeft op de vooringestelde temperatuur
en ovenfunctie.
• Druk op de kloktoets .
• Druk op de verzinkbare instelknop [-/+] en draai deze naar links of rechts om de uren in te stellen (0-23).
• Druk nogmaals op de kloktoets . De minutenaanduiding zal knipperen.
• Draai de instelknop [-/+] naar links of rechts om de minuten in te stellen (0-59).
• Let op: druk niet op de kloktoets, maar selecteer met de ovenstandenknop de gewenste ovenstand.
• Druk op de starttoets om de temperatuur en de bereidingstijd in te stellen.
• Selecteer met de instelknop [-/+] de gewenste temperatuur en selecteer daarna met de ovenstandenknop de gewenste
bereidingstijd.
• Druk op de starttoets om alle gemaakte instellingen te bevestigen. De huidige tijd verschijnt weer in het display met het
symbool . De ingestelde starttijd kan gecontroleerd worden door op de kloktoets te drukken. Na 3 seconden zal de huidige tijd
weer in het display worden weergegeven.
• Zodra de ingestelde tijd verstreken is, klinkt er een geluidssignaal en de oven gaat automatisch aan. Het symbool is nu
verdwenen.
uitgestelde start
bereidingstijd instellen
De tijdsduur van de bereiding instellen waarna het functioneren van de oven beëindigd wordt.
• Draai de verzinkbare ovenstandenknop op de gewenste ovenstand. Het symbool behorend bij de geselecteerde ovenstand licht
op.
• Draai de verzinkbare instelknop [-/+] naar links of rechts om de temperatuur in te stellen.
• Druk op de starttoets om de instelling te bevestigen en de oven te starten. De bereidingstijd staat automatisch op 9 uren.
• Draai de verzinkbare ovenstandenknop op de gewenste bereidingstijd en druk op de starttoets om de nieuwe tijd te bevestigen.
Nederlands •9

ovenlamp inschakelen
• Draai de ovenstandknop naar de gewenste functie , het bijbehorende symbool licht op.
• Druk op de starttoets . 0:00 en het lampsymbool gaan branden. De ovenlamp is aan en de dubbele punt “: ” knippert.
instellingen controleren
Bij een aantal functies is het mogelijk om de instellingen te controleren. Na 3 seconden zal de huidige tijd weer in het display worden
weergegeven.
• Druk op de kloktoets terwijl de oven in werking is om de huidige tijd te zien.
• Als u de kookwekker heeft ingestelt, drukt u op de kookwekkertoets om de resterende tijd te zien.
• Druk op de kloktoets als u de huidige tijd wilt zien terwijl de kookwekker actief is.
• Als u de uitgestelde start heeft ingesteld, drukt u op de kloktoets als u de ingestelde starttijd wilt controleren.
kinderslot instellen
Het kinderslot voorkomt dat de oven onbedoeld gebruikt wordt.
Kinderslot activeren:
Druk gedurende 3 seconden tegelijkertijd op de starttoets en de stoptoets . Er klinkt een lange pieptoon en het symbool geeft
aan dat het kinderslot geactiveerd is.
Kinderslot de-activeren:
Druk gedurende 3 seconden op de starttoets en de stoptoets als het kinderslot geactiveerd is. Er klinkt een lange pieptoon en
het symbool verdwijnt. Het kinderslot is gede-activeerd.
een functie starten / pauzeren / annuleren
Starten
• Druk op de starttoets om de oven te starten als de bereidingstijd is ingesteld.
Pauzeren
• Druk, tijdens het bereidingsproces, eenmaal op de pauze/stoptoets om de oven te pauzeren. Om het bereidingsproces te
hervatten, drukt u weer op de starttoets .
Stoppen of annuleren
• Om de oven uit te schakelen of een instelling te annuleren, drukt u tweemaal op de stoptoets .
energiebesparende modus LED display
Om energie te besparen, kan het LED display automatisch uitgeschakelt worden.
• Druk gedurende 3 seconden op de starttoets als het display in de standby modus staat. Het LED display gaat nu uit.
• Als er 10 minuten lang geen enkele knop is gebruikt, zal het LED display automatisch uitschakelen.
• Als het LED display in de energiebesparende modus staat, kan dit opgeheven worden door op een willekeurige toets/knop te
drukken of te draaien.
10 •Nederlands
Onderstaande tabel is ter indicatie voor het bereiden van verschillende gerechten.
Taart Cupcakes & koekjes Worst Rundvlees Varkensvlees Gevogelte
Functie
°C 170-190 170-190 170-190 150-170 200 225-250 160-180 210-230 160-190 200 200
Niveau 1-3 3-5 1-3 3-5 6-7 3 3 3 3 5 2-3
Tijd
(min.) 35-45 35-45 20-40 10-40 10-15 120-150 120-160 90-120 90-120 50-60 45-60

reiniging & onderhoud
5
Zet het apparaat uit als u deze wilt reinigen en laat het apparaat volledig afkoelen. Het apparaat mag niet gereinigd worden met een
stoomreiniger of hogedruk reiniger.
Binnenzijde
Maak de binnenzijde van het apparaat na elk gebruik schoon. Gebruik een vochtige doek. Voor een grondige reiniging mag een
ovenspray gebruikt worden. Spoel de resten van de schoonmaakmiddelen goed af. De binnenzijde goed drogen met een doek.
Accessoires
Reinig de losse accessoires zoals de bakplaat en het rooster met warm water en afwasmiddel. Maak alles goed droog voordat het weer
gebruikt wordt.
Buitenkant
Reinig de buitenkant van het apparaat met een vochtige doek of spons. Indien noodzakelijk kunt u de buitenkant van het apparaat met
behulp van een mild afwasmiddel reinigen. Reinig ook de deur en het deurrubber goed.
Tips voor het schoonmaken
• Reinig de oven na elk gebruik zodat voedselresten niet kunnen inbakken.
• Vetspetters kunt u makkelijk verwijderen als de oven nog een beetje warm is. Gebruik warm water en een beetje afwasmiddel.
• Gebruik voor hardnekkig vuil speciale ovenreinigingsmiddelen. Om de resten van reinigingsmiddelen te verwijderen, goed spoelen
met water.
• Gebruik nooit agressieve reinigingsmiddelen, zoals schurende middelen en schuursponzen.
• Let bij het gebruik van ovensprays op dat het middel niet op de verwarmingselementen gespoten wordt.
Ovendeur demonteren en monteren
De ovendeur kan gedemonteerd worden om het schoonmaken van de binnenzijde van de oven en de ovendeur te vergemakkelijken.
DEMONTEREN
• Om de ovendeur te demonteren, opent u de ovendeur volledig.
• Til de twee hendeltjes bij de scharnieren op. Gebruik eventueel een schroevendraaier.
• Sluit de deur voorzichtig tot de eerste stand die wordt veroorzaakt door de twee
hendeltjes die u zojuist heeft opgetild.
• Til de deur naar boven en naar buiten op om deze te verwijderen.
MONTEREN
• Plaats de scharnieren van de ovendeur in hun behuizing. Let op dat de deur recht zit.
• Zet de twee hendeltjes bij de scharnieren weer terug in de juiste positie.
• Sluit de ovendeur.
Ovenlamp vervangen
Om een elektrische schok te vermijden, schakelt u de oven volledig uit door de stekker uit het stopcontact
te verwijderen of door de zekering in de groepenkast los te draaien of uit te zetten.
• Draai het glazen beschermkapje tegen de klok in los.
• Verwissel de ovenlamp voor een soortgelijke lamp (25W, 220-240V, T300°C halogeen lampen).
• Draai het glazen beschermkapje vast.
• Steek de stekker weer in het stopcontact of activeer de zekering weer in de groepenkast.
Nederlands •11

storingen & oplossingen
6
Storing Oplossing
De ovenverlichting brandt niet. Vervang de ovenlamp volgens de instructies.
De oven wordt niet warm. - Is de juiste temperatuur en ovenfunctie ingesteld?
- Is de deur van de oven goed gesloten?
Het display brandt niet. - Is de energiebesparende modus actief? Druk op een
willekeurige toets om het LED display te activeren.
installatievoorschrift
7
• De veiligheid tijdens het gebruik is alleen gegarandeerd als de montage technisch correct en in overeenstemming met dit
installatievoorschrift is uitgevoerd. De installateur is aansprakelijk voor schade veroorzaakt door een foutieve montage.
• De elektrische aansluiting mag alleen worden uitgevoerd door een bevoegde electriciën. Deze is op de hoogte van de landelijke en
regionale veiligheidsvoorschriften waaraan de aansluiting moet voldoen.
• De oven behoort tot beschermingsklasse I en mag alleen worden gebruikt in combinatie met een geaarde aansluiting. De fabrikant
is niet aansprakelijk voor de ongeschikte werking en de mogelijke schade veroorzaakt door ongeschikte elektrische installaties.
• De oven moet worden aangesloten op een vaste installatie waarin middelen voor uitschakeling zijn ingebouwd, in
overeenstemming met de voorschriften van de installatie.
• Zorg ervoor dat de voedingskabel niet bekneld raakt tijdens de installatie of langs scherpe randen loopt. Hij moet zo geplaatst
worden dat er geen hete delen van de oven geraakt worden.
• Het aansluitpunt, de wandcontactdoos en/of de stekker moeten altijd toegankelijk zijn.
• Het keukenmeubel waarin de oven wordt gemonteerd, moet hittebestendig zijn(> 100°C).
• Controleer of het keukenmeubel waarin de oven wordt gemonteerd goed vaststaat. Bijvoorbeeld door deze vast te schroeven aan
de ernaast staande elementen.
• Door verkeerde installatie, aansluiting of montage vervalt de garantie.
• Attentie: elke wijziging in het apparaat, inclusief het monteren en het vervangen van de voedingskabel, moet worden uitgevoerd
door een erkende installateur.
12 •Nederlands

HET INBOUWEN VAN DE OVEN
• Controleer of het keukenmeubel en de uitsparing voldoen aan de gestelde eisen ten aanzien van afmetingen.
• Schuif de oven in het keukenmeubel. Controleer of de ovenbehuizing niet in aanraking komt met de wanden van het
keukenmeubel. Zorg dat er minimaal 2 mm ruimte is tussen de ovenbehuizing en de wanden van het keukenmeubel. Let erop dat
de oven gecentreerd tussen de wanden van het keukenmeubel geplaatst is. Let op: zorg dat de aansluitkabel niet bekneld raakt en
niet bovenop de oven ligt.
• Open de ovendeur.
• Schroef de oven vast aan de zijwanden van het keukenmeubel met de bijgeleverde
schroeven. Let op dat de schroeven niet te strak aangedraait worden.
• Sluit de ovendeur en steek de stekker in het stopcontact.
• De oven is nu gebruiksklaar.
ELEKTRISCHE AANSLUITING
De netspanning moet overeenstemmen met de spanning weergegeven op het
typeplaatje in de oven.
De groep in de meterkast moeten gezekerd zijn met minimaal 16 Ampère elk. De
aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm² en een
lengte van 1,5 m. Als de kabel te kort is, kunt u de oven niet alvast aansluiten en tegen
de wand plaatsen voordat u de stekker in het stopcontact wilt steken.

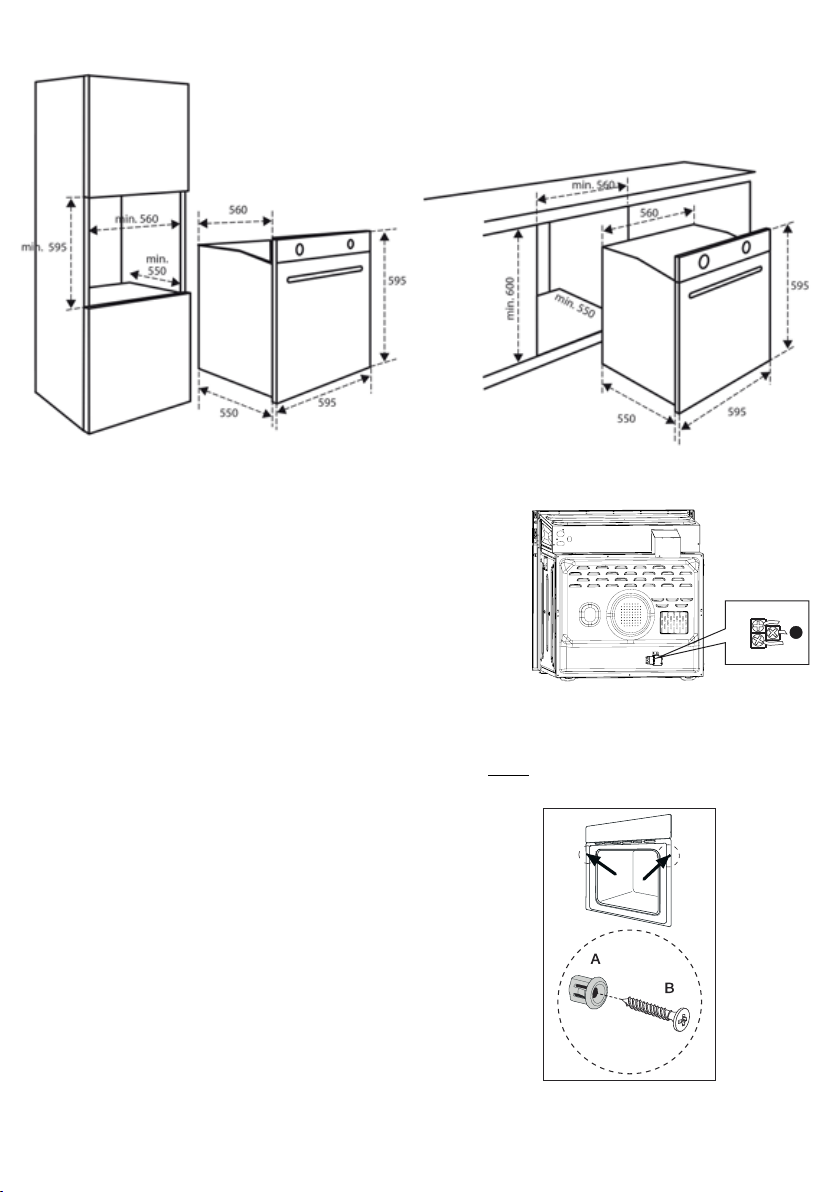

INBOUWMATEN
In onderstaande afbeeldingen zijn de afmetingen van de uitsparingen aangegeven in mm.
L
N
Nederlands •13

Fabrikant INVENTUM
Typenummer IOM6170RK
Type apparaat inbouw oven
Aantal ovenruimten 1
Warmtebron per ovenruimte elektrisch
Volume per ovenruimte 70
Energieverbruik volgens de EN50304 standaard 0,99 kWh
Energie-efficiëntie-index per ovenruimte 106
Uitvoering
Materiaal glas en rvs
Bediening knoppen en toetsen
Accessoires bakplaat
rooster
Technische gegevens
Afmeting (bxdxh) in mm 595 x 595 x 575
Netto gewicht in kg 32,3
Elektrische aansluitwaarde [W] 3000
Netspanning [V] / netfrequentie [Hz] 220-240V~ 50/60Hz
Lengte van het aansluitsnoer [cm] 100
Opmerking: Op het typeplaatje - welke aan de binnenzijde geplaatst is - vindt u de de technische gegevens van de oven ook vermeldt.
product kaart
8
14 •Nederlands

• Please read these instructions before operating the appliance
and retain for future use.
• The appliance is intended solely for domestic use within the home. Do
not use corrosive chemicals or vapors in this appliance. This oven is
especially designed to prepare food. It is not designed for industrial or
laboratory use.
• Do not place any object between the door of the oven. Don’t allow soil
or cleaner residue to accumulate on the sealing surfaces.
• Warning: Liquids and other foods must not be heated in sealed
containers since they are liable to explode.
• It is hazardous for anyone other than a competent person to carry out
any service or repairs that involve the removal of the cover.
• Attention! Avoid touching hot surfaces, especially the inside of the
appliance.
• An electrical appliance is not a toy, and should therefore always be
placed outside the reach of children. Children are not always able to
understand potential risks. Teach children a responsible handling of
electrical appliances.
• This appliance shall not be used by children from 0 to 8 years. This
appliance can be used by children over the age of 8 and above if
they are continuously supervised. This can be used by people with
reduced physical, sensory or mental capabilities or lack of experience
or knowledge, if they have been given supervision or instruction
concering use of the appliance in a safe way and understand the
hazards involved. Keep the appliance and its cord out of reach of
children aged less than 8 years.
• Cleaning and maintenance shall not be made by children.
• Children must not play with the appliance.
• Only use utensils suitable for use in ovens.
• The oven should be cleaned regularly and any food deposits should be
removed.
• The appliance may not be cleaned with a high-pressure cleaner or a
steam cleaner.
• When you see smoke, switch off and unplug the oven. Keep the door
closed in order to stifle any flames.
• Ensure that the appliance is switched off before replacing the lamp to
avoid the possibility of electric shock.
English
safety instructions
1
English •15

• Do not place accessories on the open oven door.
• Never cover the bottom of the oven with aluminium foil. The foil
blocks the heat flow, which may result in inferior cooking results. This
can also damage the enamel of the bottom of the oven.
• The oven has a fan that cools the oven casing. The fan may run for
some time after the oven is switched off.
• The appliance should only be connected by a registered installer.
• Faulty parts may only be replaced by original parts. The manufacturer
can only guarantee that original parts meet safety requirements.
• Damage caused by incorrect connection, incorrect fitting, or incorrect
use is not covered by the warranty.
• If the connecting cable is damaged, it may only be replaced by the
manufacturer, the manufacturer’s service organisation or equivalently
qualified persons, in order to avoid dangerous situations.
• The electrical connection must comply with national and local
regulations.
• The wall plug socket and plug should always be accessible.
• The appliance should not be connected to the network via a multi-
plug socket or extension lead, as the safe use of the appliance can
then not be guaranteed.
• The appliance must always be earthed.
• If the connecting cable is damaged, it may only be replaced by the
manufacturer, the manufacturer’s service organisation or equivalently
qualified persons, in order to avoid dangerous situations.
• Only use and store the appliance indoors.
• Do not use the oven near water, in a wet basement/ garage or near a
swimming pool.
• Do not cover any vents of the oven.
• Do not let the cord hang over the edge of the table or counter and
keep it away from the heated surface.
• Failure to maintain the oven clean could lead to deterioration of
the surface that could adversely affect the life of the appliance and
possible result in a hazardous situation.
• The appliance is not intended to be operated by means of an external
timer or separate remote-control system.
• Before plugging into a socket, check that the voltage in your home
corresponds with the voltage printed on the appliance.
• Never unplug it from the socket by pulling on the cable.
• Always ensure that your hands are dry before handling the plug, switch
or power cord.
• Should you decide not to use the appliance anymore, make it
inoperative by cutting the power cord after removing the plug from
16 •English

the socket. We also recommend making all potentially dangerous
parts of the appliance harmless, particularly for children who might be
tempted to play with it.
• Never immerse any part of the main body, lid, power cord and plug in
water or any other liquid to protect against electrical hazards.
• If the appliance is used for other purposes than intended, or is it
not handled in accordance with the instruction manual, the full
responsibility for any consequences will rest with the user. Any
damages to the product or other things are not covered by the
warranty.
• Legislation requires that all electrical and electronic equipment
must be collected for reuse and recycling. Electrical and
electronic equipment marked with the symbol indicating
separate collection of such equipment must be returned to a
municipal waste collection point.
English •17

appliance description
2
18 •English
3 4 9
1
2
1. Handle
2. Oven door
3. Oven function knob (retractable)
4. Display
5. Cooking timer key
6. Clock key
7. Start key
8. Pause/ stop key
9. [- / + ] knob (retractable)
10. Oven lamp
11. Insertion slots [9]
12. Baking tray
13. Rack
56 8 7
12
13
11
10
before first use
3
Before you use the appliance for the first time, please do as follows: Carefully unpack the appliance and remove all the packaging
material. Keep the material (plastic bags and cardboard) out of reach of children. Check the appliance after unpacking for any
damage, possible from transportation. Check that the voltage in your home corresponds with the voltage printed on the appliance
and plug it in a socket. Follow the installation instructions in chapter 7 for installing the oven.
Clean the oven and the accessories with warm water and a mild detergent. Rinse well and dry thoroughly. Operate the oven for about
90 minutes at 250°C to burn off all traces of grease which might otherwise create unpleasant smells when preparing food. Make sure
to ventilate the room during this process.

using the oven
4
English •19
To set the oven, use the two retractable knobs and the four keys.
Oven function knob for selecting an oven function
[ - / + ] knob for setting the time and the temperature
Cooking timer key
Clock key
Pause/ and stop key for pausing, stopping or canceling a program selection
Start key for starting the oven and to confirm a selection
-/+ knobDisplay
Oven function knob
SWITCHING ON
Switch the oven on according to the following steps:
• Press the retractable oven function knob and turn it left or right to select the desired oven function. The corresponding symbol
lights up.
• Press the retractable [-/+] knob and turn it left or right to select the desired temperature.
• Press the start key to confirm the setting and start the oven. The cooking time is automatically set to 9 hours.
SWITCHING OFF
To switch the oven off, press the stop key twice (pressing the stop key once, will only pause the program).
switching the oven on and off
The oven has the following functions:
Oven function Description
Oven light
Oven lamp, can be switched on indepent from the oven. When selecting an
oven function the lamp automatically switches on and stays on while oven
is in use.
Defrost For slowly thawing frozen food. The circulation of air at room temperature
enables quicker defrosting of the frozen food (without using any heat).
Bottom heating element
Only the bottom heating element radiates heat. This is ideal for slow
cooking dishes such as casseroles, stews and pastries where a crispy base
is desired. The range is: 60 - 120°C.
Top and bottom heating element
The dish is heated by the radiation heat of the top and bottom element.
Always place the dish in the centre of the oven. For pizzas, meat, flans or
cake. The range is: 50 - 250°C.
Conventional with fan
The heat of both top and bottom heating elements is circulated inside the
oven by the fan. The dish is being cooked evenly all around. The range is:
50 - 250°C.
Grill The inner part of the grill element is active. For grilling meat, fish, toast or
gratins. The range is: 180 - 240°C.
Double grill
The inner heating element and the outer heating element in the top of the
oven are working. It is suitable for grilling larger quantities of food.
The range is: 180 - 240°C.
Double grill with fan
The inner heating element and the outer heating element in the top of the
oven are working with the fan. It is suitable for grilling a large amount of meat.
The range is: 80 - 240°C.
Turbo convection The heat of the element and the fan ensures the dish is heating all around
by hot air. The range is: 50 - 240°C.

setting the time of day
As soon as you plug the appliance in, 0:00 appears in the display. Ensure the correct time of day is set before using the oven.
Attention: the clock is a 24 hour clock, for example 2PM is shown as 14.00.
• Press the clock key . The hour indication will blink.
• Press the retractable [-/+] knob and turn it left or right to adjust the hour setting (0-23).
• Press the clock key again. The minute indication will blink.
• Turn the [-/+] knob left or right to adjust the minute setting (0-59).
• Press the clock key again to confrm the time. The colon “:”in the display blinks and the time of day is shown.
setting the cooking timer
The cooking timer can be used to receive an audible signal when the set time has passed. The cooking timer has no
influence on the functioning of the oven and can be used without switching on the oven.
• Press the cooking timer key to select the cooking timer.
• Turn the [-/+] knob left or right to adjust the hour setting (0-9).
• Press the cooking timer key again. The minute indication will blink.
• Turn the [-/+] knob left or right to adjust the minute setting (0-59).
• Press the start key to confirm the time. The colon “:”will blink in the display and the time will count down.
Note: the beep signal sounds 10 times after the cooking timer has ended. Setting the cooking timer can be canceled by by pressing
the stop key . Press the stop key twice to cancel the cooking timer after it has been set completely. The cooking timer symbol
disappears.
Set the time the oven has to start. The oven will automatically switch on at the time you have set at the preset oven function and
temperature.
• Press the clock key .
• Turn the [-/+] knob left or right to adjust the hour setting (0-23).
• Press the clock key again. The minute indication will blink.
• Turn the [-/+] knob left or right to adjust the minutes (0-59).
• Attention: do not press the clock key, but select the desired oven function with oven function knob.
• Press the start key to set the temperature and the cooking time.
• Select with the [-/+] knob the desired temperature and select after doing that, with the oven function knob the desired cooking
time.
• Press the start key to confirm all the settings. The time of day will re-appear in the display, as well as the symbol . The setting of
the delayed time can be checked by pressing the clock key . After 3 seconds the time of day will be shown again.
• As soon as the clock has reached the set starting time, a beep signal will sound and the oven automatically switches on. The symbol
disappears.
setting a delayed starting time
automatic switch off according to cooking time
When setting the duration of the cooking time, the oven will automatically switch off as soon as the set cooking time has passed.
• Turn the oven function knob to the desired oven setting. The corresponding symbol lights up.
• Turn the [-/+] knob left or right to select the desired temperature.
• Press the start key to confirm the setting and start the oven. The cooking time is automatically set to 9 hours.
• Turn the oven function knob to the desired cooking time and press the start key again to confirm the adjusted cooking time.
20 •English
