Invicta ALMA P912644 User manual

Poêle ALMA Référence: P912644
Code 1
DT, le 17/02/2020 Page 1 sur 8
Poêle à bois
ALMA
Référence P912644

Poêle ALMA Référence: P912644
Code 1
DT, le 17/02/2020 Page 2 sur 8

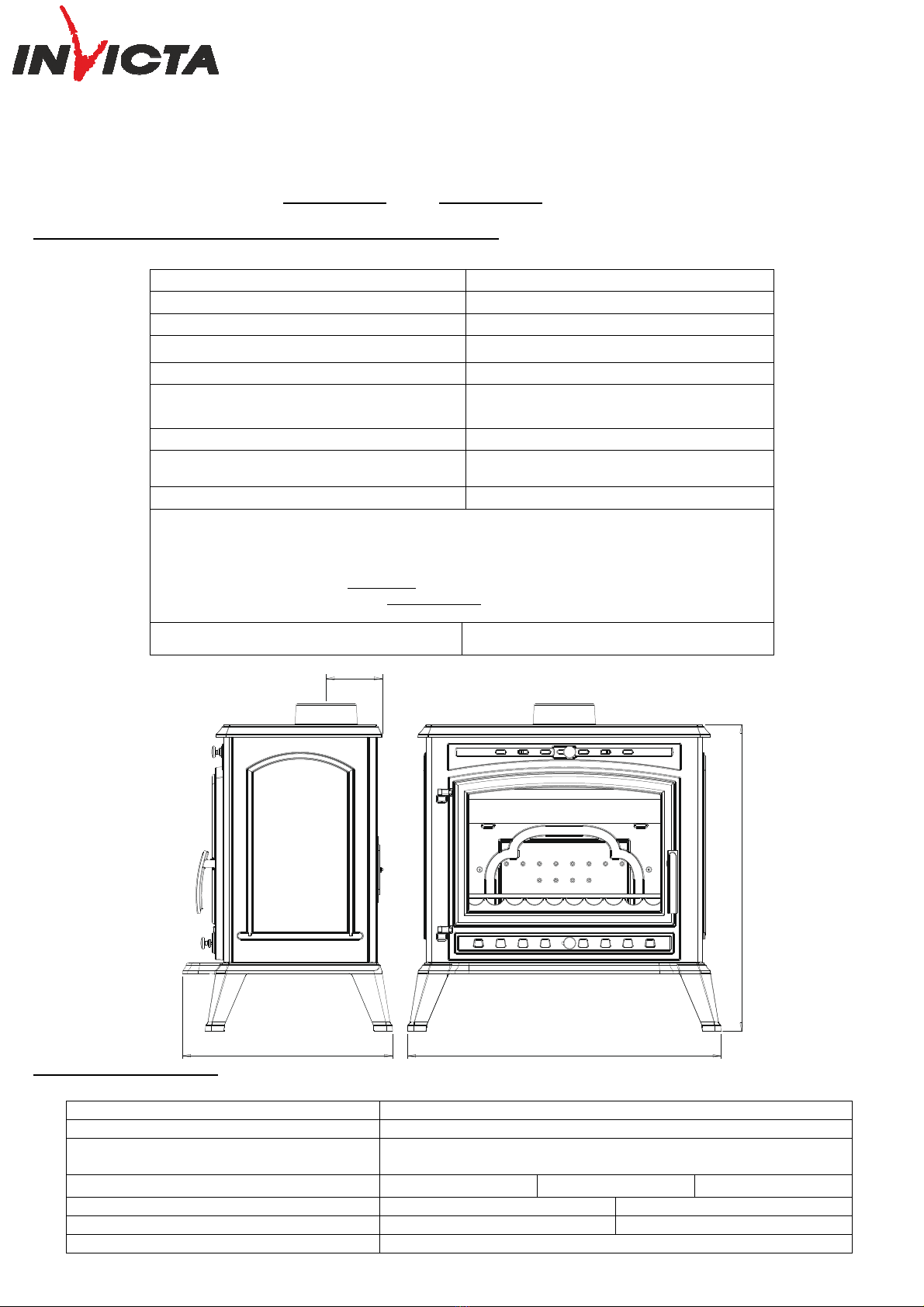

Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 :
760
136
510
744
Caractéristiques de construction :
Puissance nominale
12 kW
Rendement
77 %
Taux de CO%
0.10 %
Classement Flamme verte

Indice d’efficacité énergétique (IEE)
103
Concentration de poussières rejetées à
13% d’O2
40 mg/Nm3
T° fumées
367°C
Combustible recommandé
Bois / bûches de 33 cm
longueur maximale possible : 61 cm
Débit massique des fumées
9.5 g/s
Protection du sol : placer l’appareil sur une dalle en béton de largeur 100 cm, longueur 100 cm, épaisseur
45mm recouverte d’une face réfléchissante côté appareil (plaque métallique type inox, ou face céramisée
brillante), l’appareil étant placé au centre de cette dalle.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Si les parois adjacentes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur
(la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm
Combustion prolongée
8 heures
Masse de l’appareil
136 kg
Chambre de combustion
Avec système de post combustion
Raccordement au conduit de fumée par la buse
située le dessus de l’appareil
diamètre 150 mm
Encombrement
h 744 mm
lg 760 mm
prof 510 mm
Dimensions de la porte
h 470 mm
lg 564 mm
Vision du Feu
h 300 mm
lg 464 mm
Plaque signalétique
Gravée sous le cendrier

Poêle ALMA Référence: P912644
Code 1
DT, le 17/02/2020 Page 3 sur 8
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la températur e du mur
pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
600
mm
600
mm

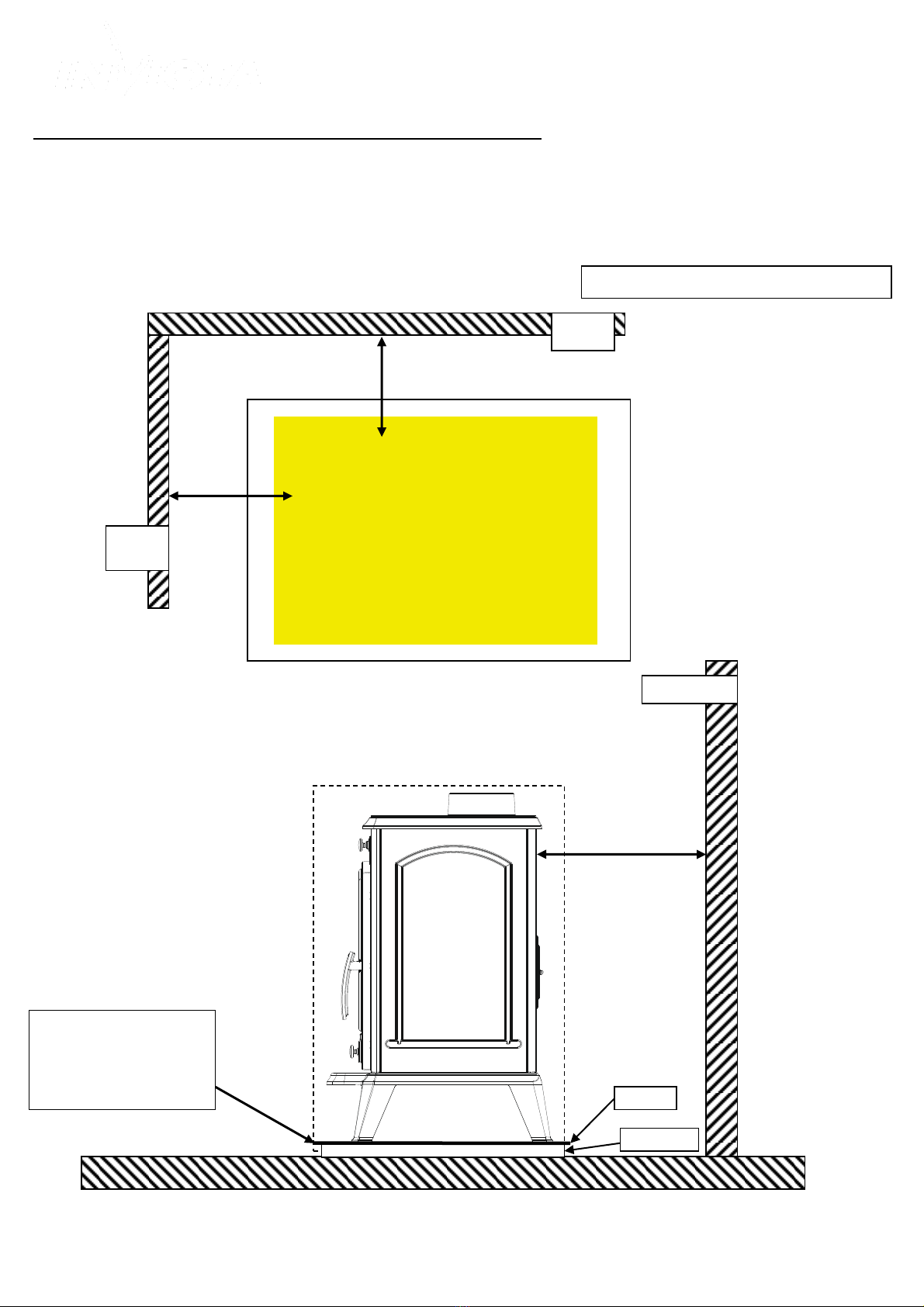

VUE DE L’INSTALLATION DU POELE
Mur
arrière
Mur
latéral
600 mm
Dalle en béton de largeur
120cm, longueur 100cm,
épaisseur 45mm recouverte
d’une plaque réfléchissante côté
appareil (plaque métallique type
inox)
Dalle en béton
Tôle inox
Mur arrière

Poêle ALMA Référence: P912644
Code 1
DT, le 17/02/2020 Page 4 sur 8

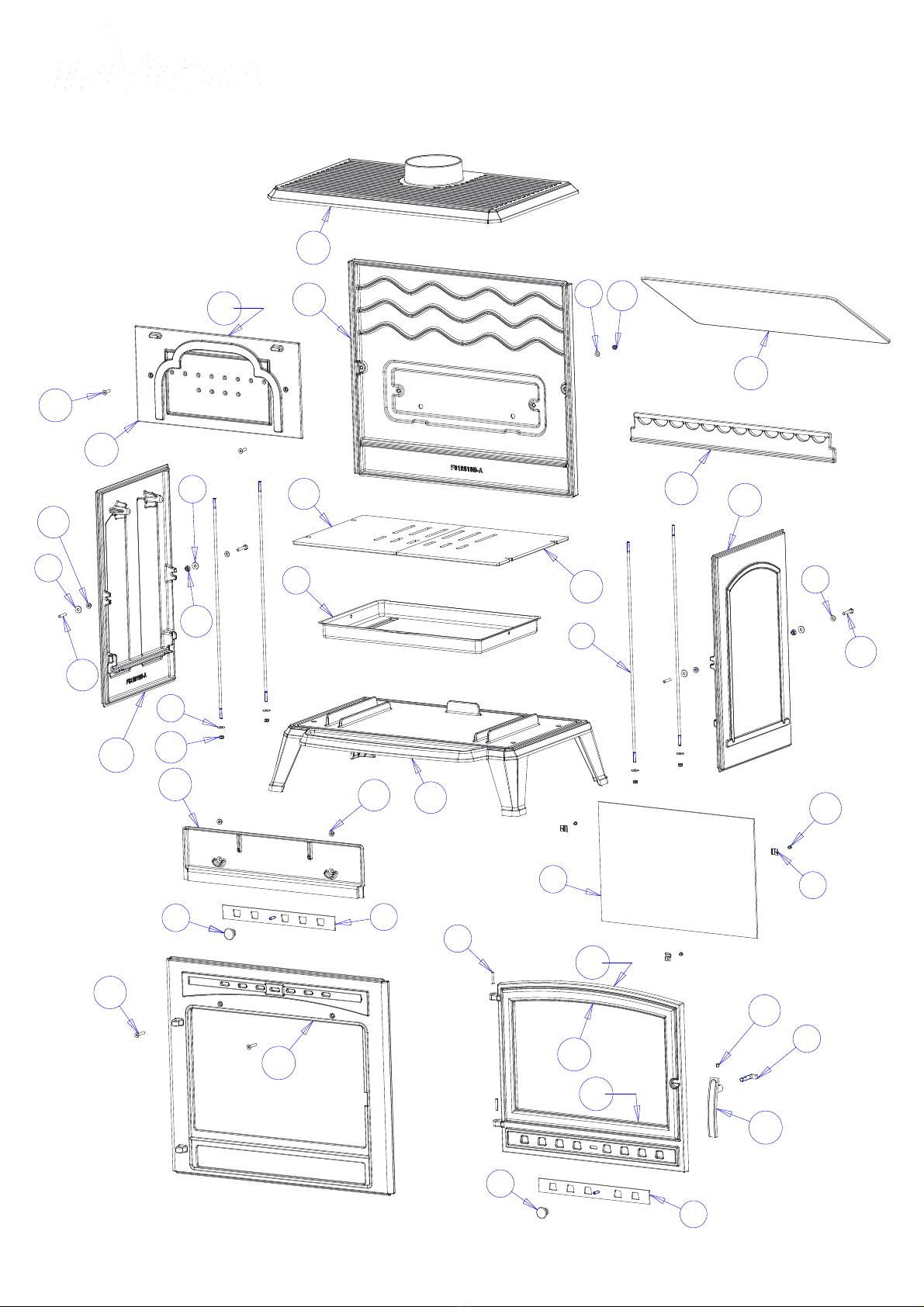

3
19
34
35
6
1
4
2
5
7
8
9
11
12
13
16
17
18
21
22
23
24
25
26
27
28
29
30
31
32
20
3
5
7
8
8
10
12
12
26
15
14
33

Poêle ALMA Référence: P912644
Code 1
DT, le 17/02/2020 Page 5 sur 8
Rep
Nbr
Désignation
Référence
1
4
TIRANT
AS610116
2
1
MENTONNET
AS610199
3
2
BOUTON
AS610302
4
3
CLAMS
AS700180
5
2
REGISTRE AIR
AT610155
6
1
CENDRIER
AT620366
7
4
RONDELLE M M06 BRUT
AV4100060
8
8
RONDELLE L M6 BRUT
AV4110060
9
2
GOUPILLE CANNELEE 5X30
AV6305300
10
4
ECROU FREIN M6
AV7040060
11
2
ECROU BORGNE M6 BRUT
AV7140060
12
6
ECROU EMBASE M6 BRUT
AV7220060
13
2
VIS TH M6X35 BRUT
AV8406350
14
2
VIS FHC M6X25 INOX
AV8636256
15
2
VIS FHC M6X35 BRUT
AV8636350
16
3
VIS TCPZ M4X6 ZN
AV8644067
17
1
VIS GOUJON 6X8
AV8706080
18
2
VIS GOUJON 6X30
AV8706300
19
1
VITRE
AX912644
20
1
POIGNEE
F610185
21
1
SOCLE
F612614
22
1
FACADE
F612615
23
1
GUIDE-AIR
F612616
24
1
PORTE
F612617
25
1
FOND
F612618
26
2
COTE
F612619
27
1
DESSUS
F612620
28
1
TAQUE
F612621
29
1
DEFLECTEUR
F612622
30
1
CHENET
F612623
31
1
GRILLE-GAUCHE
F612624
32
1
GRILLE-DROITE
F612625
33
1,20 m
JOINT TAQUE Ø8 mm
AI303008
34
2,50 m
JOINT FACADE PORTE Ø8 mm
AI303008
35
1,60 m
JOINT VITRAGE 7x3
AI010080

Poêle ALMA Référence: P912644
Code 1
DT, le 17/02/2020 Page 6 sur 8
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS »
fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un
modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans
pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être
nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.
Première mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou
effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble
de l’appareil.
Allumage :
Placer sur la grille du papier froissé (ou 1 à 2 morceaux d’allume feu) et environs 3 kg de petit bois sec (des petites branches bien sèches ou du bois
fendu finement). Enflammer la charge d’allumage, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque le bois est bien
enflammé, vous pouvez charger votre appareil et commencer à réduire l’arrivée d’air en s’assurant :
Que la réduction d’air n’éteigne pas les flammes. Si c’est le cas rouvrir en peu plus longtemps l’arrivée d’air.
Que l’embrasement de la charge ne devienne pas trop intense (avec des flammes atteignant majoritairement le haut de la chambr e de
combustion). Si c’est le cas réduire l’arrivée d’air.
Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours l’appareil sous surveillance.
Fonctionnement à « Puissance nominale » et « combustion prolongée » :
Le fonctionnement à « Puissance nominale » nécessite un rechargement toutes les 30 à 45 minutes avec de petites quantités de bois. Il faut privilégier
ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement en « combustion prolongée » quand une puissance réduite et une autonomie importante sont
recherchées.
Puissance nominale :
Elle est obtenue :
oavec une charge de bois de 3 kg, sous forme de 2 demies bûches de bois dur (= une bûche fendue)
oavec un tirage de 12Pa
ocharge renouvelée toutes les 30 à 45 minutes sur un lit de braises d’environ 3 cm
oen mettant le réglage d’allure en position « Puissance nominale ».
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent
par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de
la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte. L’activité reprend immédiatement après la fermeture de porte.
Combustion prolongée
Elle est obtenue :
oEn triplant la charge de bois à la Puissance nominale, constituée de 1 à 2 bûches de bois dur non fendue de grand diamètre.
oavec un tirage de 6 Pa.
oen mettant le « réglage d’allure » en position « Combustion prolongée », après avoir assuré et maintenu l’allumage de la charge.
oen laissant se poursuivre la combustion jusqu’à obtention d’un lit de braise réduit, destiné à assurer l’allumage d’une charge de
reprise.
Ce mode de fonctionnement permet à la fois d’obtenir une puissance réduite et une autonomie de 8 heures sans rechargement.

Poêle ALMA Référence: P912644
Code 1
DT, le 17/02/2020 Page 7 sur 8
Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque
charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire,
rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement
satisfaisant du bois :
Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement
sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans l’atmosphère des effluents nocifs
pour l’environnement et la santé.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade, ce registre est utilisé pour moduler l’allure de l’appareil entre « Puissance nominale »
(registre ouvert de 5 mm) et « Combustion prolongée » (registre fermé) :
Registre d’allumage : L’action sur le registre de réglage d’allure, au-delà de la position « Puissance nominale » permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de
30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée
d’utilisation de cette position.
Registre d’air secondaire : Ce registre doit rester ouvert au 2/3 pour obtenir un fonctionnement performant et une combustion propre.
L’action de réglage de ce registre n’est justifiée que si les tirages sont plus ou moins élevés que ceux qui sont recommandés (voir ci avant).
Dans ce cas, ce registre peut être réglé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce
registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.

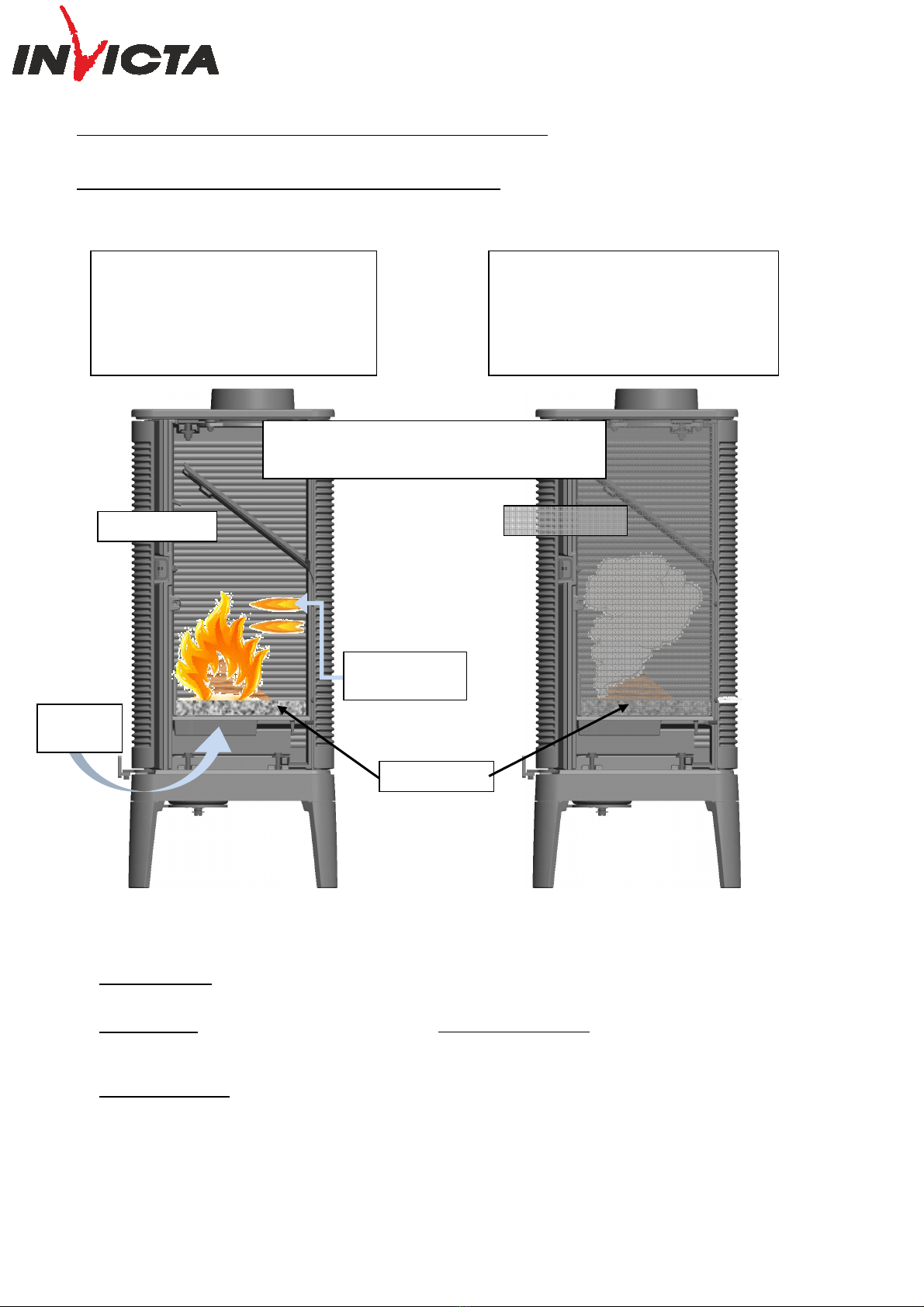

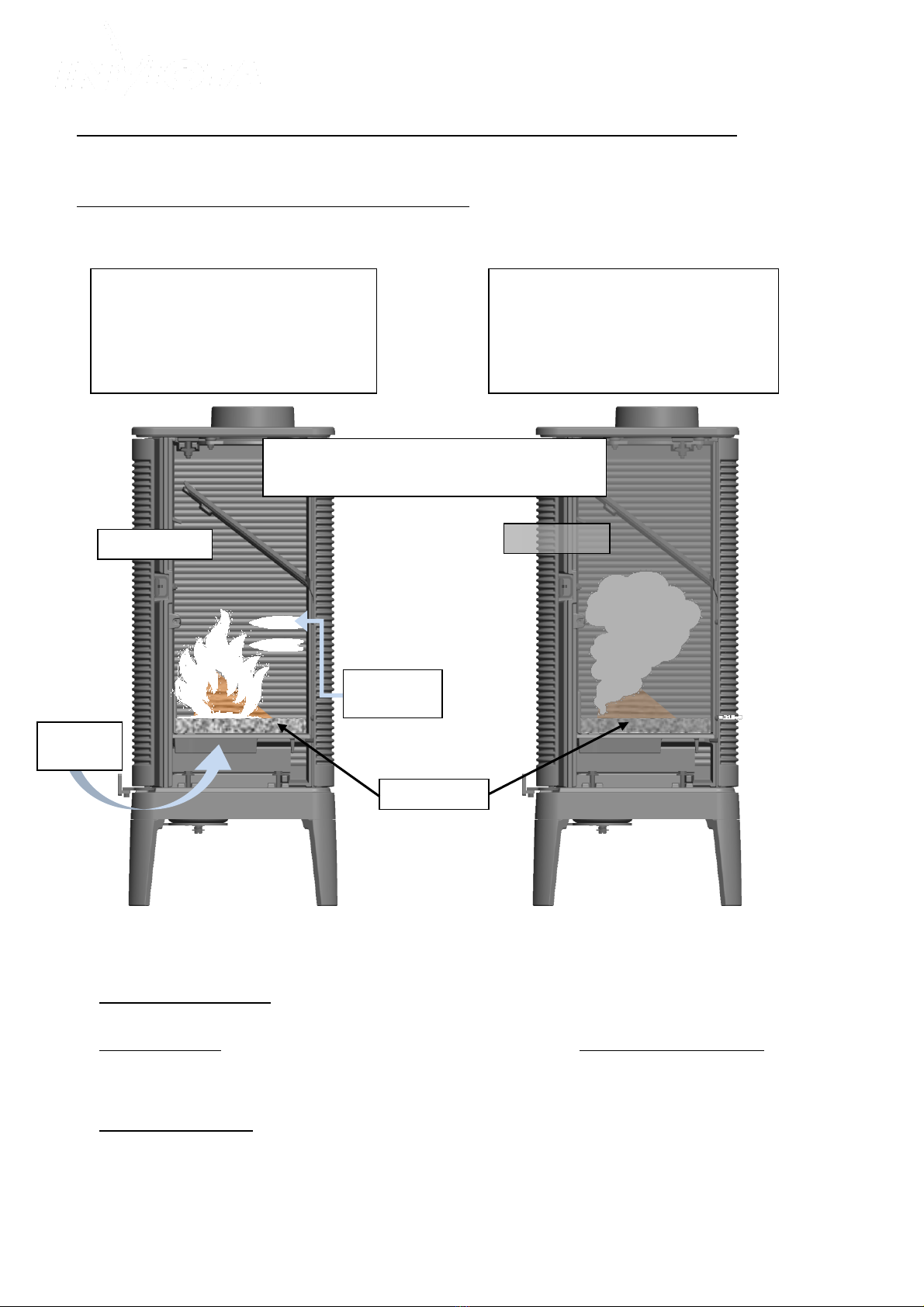

Air
primaire
Air de post
combustion
Vitre propre
Vitre sale
Post combustion activée =
BON
Appareil « chaud et
propre »
Combustion sans flammes =
MAUVAIS
Appareil « froid et sale »
Lit de braises
Schéma de « principe »
non représentatif de l’appareil

Poêle ALMA Référence: P912644
Code 1
DT, le 17/02/2020 Page 8 sur 8

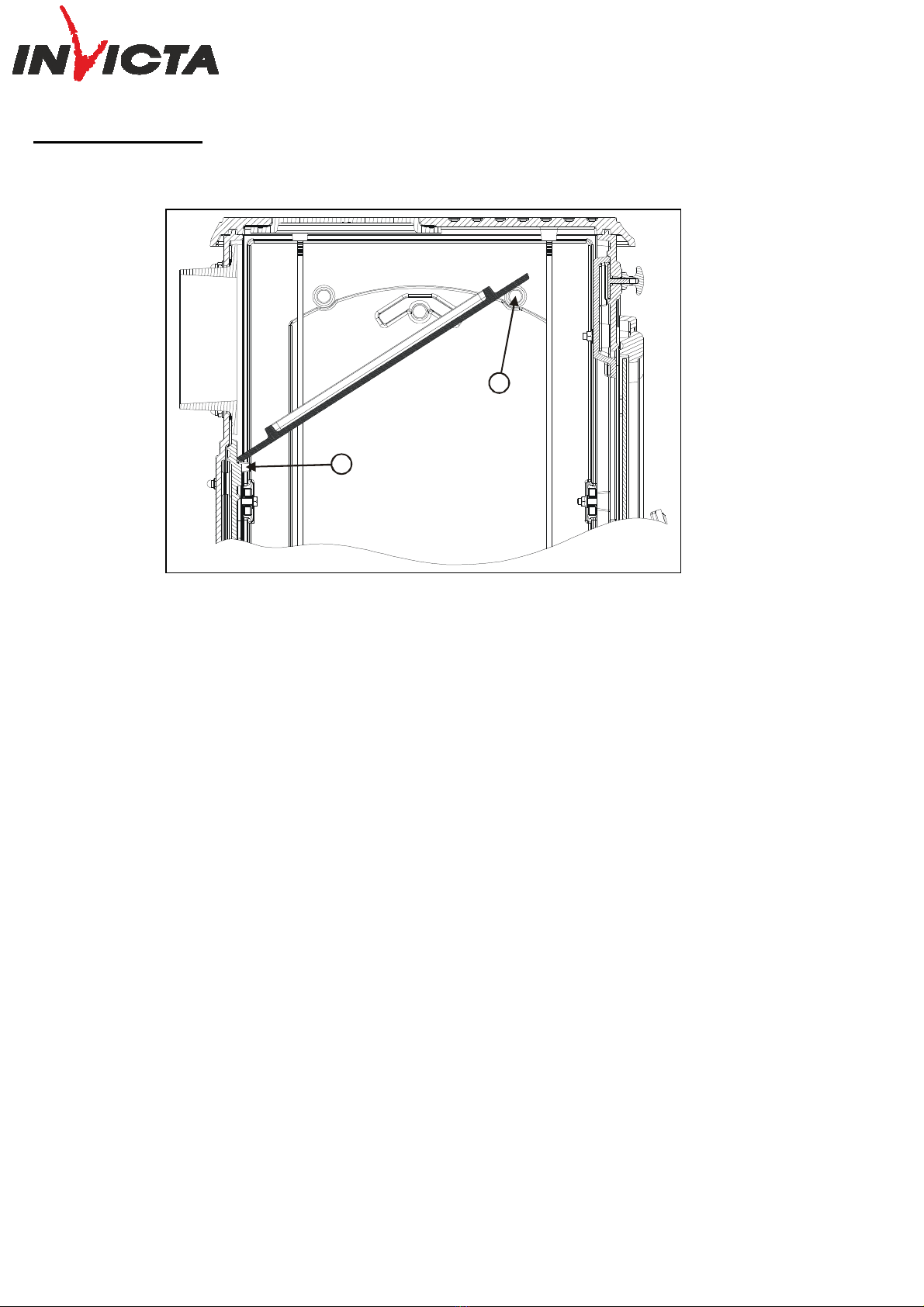

Montage du déflecteur
Le déflecteur doit être obligatoirement mis en place avant la mise en service du poêle.
- Couper le lien qui maintien le déflecteur à la grille.
- Monter le déflecteur verticalement dans l’appareil au dessus des bossages A.
- le poser sur les bossages A en l’inclinant vers le fond de l’appareil.
- le laisser glisser le long des bossages A et venir le placer sur les bossages B.
A
B

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 1 of 9
Wood burner
ALMA
Reference P912644

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 2 of 9
Specific user and installation manual
Please read this additional specific manual and the general manual also provided with the appliance carefully
Specifications and performances for intermittent use as per EN 13240:
760
136
510
744
Construction specifications:
Rated power 12 kW
Efficiency 77 %
CO Rate% 0.10 %
Flamme Verte classification 
Energy efficiency rating (EER) 103
Released dust concentration at 13% of
O240 mg/Nm3
Smoke temperature 367°C
Recommended fuel Wood / 33 cm logs
maximum possible length: 61 cm
Smoke mass flow 9.5 g/s
Floor protection
: place the appliance on a 100 cm wide and 100 cm long concrete slab, 45mm thick,
covered with a reflective surface on the appliance side (stainless steel type plate or plate with a glossy
ceramic surface), the appliance should be in the middle of this slab.
Minimum distance from adjacent combustible materials: 60 cm
If the neighbouring walls are made from non-combustible materials that are not damaged by heat (the wall
temperature can reach 200°C), these distances can be reduced to 15 cm.
Extended combustion 8 hours
Appliance weight 136 kg
Combustion chamber With post combustion system
Connection to the chimney flue using the nozzle
on the top of the appliance diameter 150 mm
Dimensions h 744 mm len 760 mm depth 510 mm
Door dimensions h 470 mm len 564 mm
Fire view h 300 mm len 464 mm
Identification plate Engraved under the ash pan

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 3 of 9
APPLIANCE INSTALLATION INSTRUCTIONS.
To limit heating the walls neighbouring the wood burner to 65K (K = degrees Celsius above room temperature), the minimum distances
indicated in the diagram below must be followed.
If the neighbouring walls are made from non-combustible materials that are not damaged by heat ( the wall temperature can reach
200°C), these distances can be reduced to 150 mm.
600
mm
600
mm
WOOD BURNER INSTALLATION VIEW
Back wall
Side
wall
600 mm
120cm wide, 100cm long,
45mm thick concrete slab
covered by a reflective plate on
the appliance side (ceramic or
stainless steel type)
Concrete slab
Stainless steel plate
Back wall

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 4 of 9
3
19
34
35
6
1
4
2
5
7
8
9
11
12
13
16
17
18
21
22
23
24
25
26
27
28
29
30
31
32
20
3
5
7
8
8
10
12
12
26
15
14
33

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 5 of 9
Part No Name Reference
1 4 LAG BOLT AS610116
2 1 LATCH STRIKE AS610199
3 2 KNOB AS610302
4 3 CLA AS700180
5 2 AIR CONTROL AT610155
6 1 ASH PAN AT620366
7 4 BARE 06 WASHER AV4100060
8 8 BARE 6 W WASHER AV4110060
9 2 5X30 GROOVED PIN AV6305300
10 4 6 LOCK NUT AV7040060
11 2 BARE 6 CAP NUT AV7140060
12 6 BARE 6 FLANGE NUT AV7220060
13 2 BARE TH 6X35 SCREW AV8406350
14 2 STAINLESS STEEL FHC 6X25 SCREW AV8636256
15 2 BARE FHC 6X35 SCREW AV8636350
16 3 TCPZ 4X6 ZN SCREW AV8644067
17 1 6X8 PIN SCREW AV8706080
18 2 6X30 PIN SCREW AV8706300
19 1 WINDOW AX912644
20 1 HANDLE F610185
21 1 BASE F612614
22 1 FACADE F612615
23 1 AIR GUIDE F612616
24 1 DOOR F612617
25 1 BACK F612618
26 2 SIDE F612619
27 1 TOP F612620
28 1 PLATE F612621
29 1 DEFLECTOR F612622
30 1 FIRE DOG F612623
31 1 LEFT GRATE F612624
32 1 RIGHT GRATE F612625
33 1.20 m SEAL Ø8 mm AI303008
34 2.50 m DOOR FACADE SEAL Ø8 AI303008
35 1.60 m GLAZING SEAL 7x3 AI010080

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 6 of 9
VERY IMPORTANT
As a complement to this document, please read the “INSTALLATION AND USE MANUAL FOR WOOD BURNERS” supplied with the appliance
carefully.
INSTALLATION ADVICE
The depression in the flue must be between 6and 12 Pascals. This value can be checked when heating using a pressure gauge. A draught moderator is
almost always needed to regulate the draught to the recommended values.
USE ADVICE
Only use recommended fuels: Dry wood (moisture less than 20%) cut at least 2 years previously (Ash, hornbeam, 5 years for oak - pine and resinous
woods are prohibited).
The ash pan must remain permanently in the appliance except when being emptied. Use the heat-resistant glove to open and close the door. It may be
necessary to stop the mechanical ventilation extractor to prevent smoke blowing back into the room when the door is opened.
Commissioning.
The first few times the appliance is used, there will be an odour of paint: ventilate the room to limit this inconvenience or carry out a first burn
outside the house before installing.
During the first hours of use, we recommend a moderate fire to allow the entire appliance to dilate normally.
Lighting:
Place scrunched up paper on the grate (or 1 or 2 pieces of fire-lighter) plus about 3 kg of tinder (very dry small branches or thinly chopped wood).
Light the load, close the appliance door and fully open the air intake. When the wood is in flames, you can load your appliance and begin reducing
the air intake, making sure:
•That the reduced air does not put out the flames. If this were the case, re-open the air intake for a little longer.
•That the firing up of the load is not too intense (with most flames reaching the top of the combustion chamber). If this were the case, reduce
the air intake.
The door can be left partially open to facilitate the lighting phase, in which case the appliance should be kept under surveillance.
“Rated power” and “extended combustion” operation:
“Rated power’’ use requires re-loading every 30 to 45 minutes using small amounts of wood. This especially efficient and environmentally friendly
operating mode should be preferred.
The appliance can also be operated using “extended combustion” when reduced power and longer autonomy are needed.
Rated power:
This can be obtained:
owith a 3 kg load of wood in the form of 2 hard wood half logs (= one split log)
owith a 12Pa draught
oload renewed every 30 to 45 minutes on a bed of embers approximately 3 cm thick
oby putting the firing rate control in the “Rated power” position”.
Activity may be reduced as a result of unfavourable combustion conditions, unsuitable log shapes or the use of hard or damp wood. These
slowing phenomena, which are neither exceptional nor totally foreseeable, result in a reduction of the flames (the fuel forms an arch and is
no longer in contact with the embers), the gradual loss of the stock of embers and the cooling of the insert. They are accompanied by a loss
of power and efficiency.
To avoid this: carefully open the insert door, rearrange the load on the bed of embers using a poker to move the fuel taking care not to
allow any embers to fall from the fire box, then close the door. Activity resumes as soon as the door is closed.
Extended combustion
This can be obtained:
oBy tripling the load at Rated power, composed of 1 or 2 hard wood, large diameter, unsplit logs.
owith a 6 Pa draught.
oby putting the “firing rate” control in the “Extended combustion” position, after having guaranteed and maintained the firing of the
load.
oby letting combustion continue until a reduced bed of embers is obtained designed to guarantee the lighting of a new load.
This operating mode makes it possible to have reduced power and a 8 hour autonomy without reloading.

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 7 of 9
Whatever the operating mode used (Rated power or Slow combustion), make sure each load of wood lights as soon as it is
placed in the appliance and that it continues to burn. If this does not happen, open the “firing rate” control to the
“lighting” position for a few moments until the wood lights properly:
During the combustion phase of the volatile part of the wood , it is essential to avoid operation without full fire, failing
which the appliance and the chimney flue will be soiled and effluents harmful to the environment and health will be
released into the atmosphere.
Regulation controls:
Systematically use the heat resistant glove supplied with the appliance to operate the controls which can be very hot.
Firing rate control: Located on the front, this control is used to modulate the appliance firing rate between “Normal rate” (control open 5
mm) and “slow combustion” (control closed):
Lighting control: Using the firing rate control beyond the “rated firing rate” position provides additional air for lighting. This position is
reserved for lighting and re-starting operations and must not be used for more than 30 minutes as this may cause damage to the appliance and
its surroundings. The appliance must be kept under surveillance the entire time this position is used.
Secondary air control: This control should remain open 2/3 for effective performance and clean combustion. Adjusting this control is only
justified if the draught is higher or lower than recommended (see above). In that case, the control can be set to obtain performances. Once
this adaptation has been made, do not use the secondary air control. Only use the firing rate control to vary the appliance power.
Primary
air
Post
combustion air
Clean window Dirty window
Post combustion activated =
GOOD
“Hot and clean” appliance
Flameless combustion =
BAD
“Cold and dirty” appliance
Bed of embers
“Principle” diagram
not representative of the appliance

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 8 of 9
Deflector assembly
It is compulsory to fit the deflector before the wood burner is commissioned.
- Cut the ink between the deflector and the grate.
-Fit the deflector vertically in the appliance over the A bossing.
- place it on the A bossing, sloping it towards the back of the appliance.
- let is slide along the A bossing and place onto the B bossing.
A
B

ALMA wood burner Reference: P912644
Code 1
XD, 18/02/2020 Page 9 of 9
Règlement délégué (UE) 2015/1186, Annexe IV - FIC E PRODUIT
Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche
Marque Commerciale.
Trade mark. INVICTA
Référence.
Identifier. P912644
Classe d’efficacité énergétique.
Energy efficiency class. A
Puissance thermique directe.
Direct heat output. 12 kW
Puissance thermique indirecte.
Indirect heat output. -- kW
Indice d’efficacité énergétique (IEE).
Energy Efficiency Index (EEI). 103
Rendement utile à la puissance thermique nominale.
Useful efficiency at nominal heat output.
77,0 %
Précautions particulières qui doivent
être prises lors du montage, de
l'installation ou de l'entretien du
dispositif de chauffage décentralisé.
•Le Montage, l’installation et l’entretien doivent être réalisés par un
professionnel qualifié.
•Respecter les distances de sécurité préconisées.
•Pour assurer le fonctionnement convenable de l’appareil,
l’installation doit avoir :
Une alimentation en air frais dédié à la combustion.
Une évacuation des produits de combustion.
•L’appareil et l’installation doivent être entretenus régulièrement.
•Toutes les surfaces de l’appareil sont chaudes : Attention aux
brûlures !!!
Si nécessaire, installer une protection autour de l’appareil
pour empêcher tout contact.
•N’utiliser que le combustible recommandé.
•Lire les manuels d’instructions fournis avec le produit.
Specific precautions that shall be taken
when assembling, installing or
maintaining the local space heater.
•The Assembly, the installation and the maintenance must be realized
by a qualified professional.
•Respect the recommended safe distances.
•To Insure the proper functioning of the stove, the installation must
have :
The supply of fresh air necessary for the combustion.
The evacuation of combustion products.
•The stove and the installation must be periodic maintained.
•All the surfaces of the stove are hot : Be careful to burns !!!
If necessary, install a protection all around the stove to
prevent any contact.
•Use only the fuels recommanded.
•Read the instructions manuels supplied with the stove.
