JAEWONCNC IROAD OBD-II User manual
IROAD OBD-II
Quick Guide
주의사항
12V용�차량�이외에는�사용하지�마십시오.
제품�고장�및�폭발이나�화재�등�안전사고로�인해�차량�손상�및�부상의�원인이�될�수�있습니다.
제품을�임의로�분해, 개조하지�마십시오.
제품�고장�및�폭발이나�화재�등�안전사고로�인해�차량�손상�및�부상의�원인이�될�수�있습니다.
다른�전자제품�부착시�제품�전원선이�잘리거나�훼손되지�않도록�주의�하십시오.
또한�손상되거나�전원�케이블을�개조하여�사용하지�마십시오.
IROAD 블랙박스에만�사용하십시오. 타�제품에�사용시�불량의�원인�될�수�있습니다.
모든�케이블�연결�시�케이블들을�바르게�꽂아�사용해�주십시오. 제품�고장의�원인이�될�수�있습니다.
운전�중�제품을�조작하지�마십시오. 사고의�원인�될�수�있습니다. 안전한�장소에�주정차�한�후�조작하십시오.
제품�외관이나�연결�부위�에�무리한�힘을�가하지�마십시오. 고장의�원인이�될�수�있습니다.
가연성과�폭발성이�높은�액체를�닿게�하지�마십시오. 폭발이나�화재의�원인이�될�수�있습니다.
동작�중인�제품을�천으로�덮거나�다른�장비로�막지�마십시오. 가열되어�화재나�고장의�원인이�될�수�있습니다.
차량�운행�전�제품이�정상적으로�동작하는지�확인해�주십시오.
설정 및 기능은 펌웨어 업그레이드 등, 성능향샹을 위해 예고없이 변경될 수 있습니다.
제품사양
제품명
모델명
입력전압
출력 전압
출력전류
동작 온도
과전류 차단
IROAD OBD-II 파워케이블
JW-100 / JW-200
DC 12V ~ 15V
DC 12V ~ 15V
Max 1.8A
-40 ~ 85 C
Min 3.4A
제품의 특징
OBD-II용�단자를�이용한�블랙박스용�전원케이블
전자휴즈�내장으로 안전성 확대
Stop & Go 적용�차량�지원
2003년�이후 OBD-II 단자이용 12v 승용차�지원(단, 전기차종은 200모델�사용)
저�전압방지�기능 내장으로�차량�방전�최소화
설정 및 기능은 펌웨어 업그레이드 등, 성능향샹을 위해 예고없이 변경될 수 있습니다.
OBD-II 파워케이블

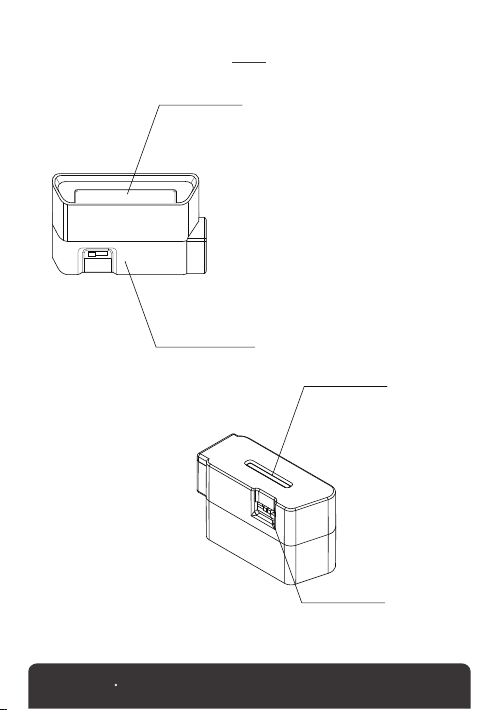

각부의 명칭
설정 및 기능은 펌웨어 업그레이드 등, 성능향샹을 위해 예고없이 변경될 수 있습니다.
OBD-II 플러그
Power LED
모드�스위치
OBD-II 본체
제품 조작 방법
설정 및 기능은 펌웨어 업그레이드 등, 성능향샹을 위해 예고없이 변경될 수 있습니다.

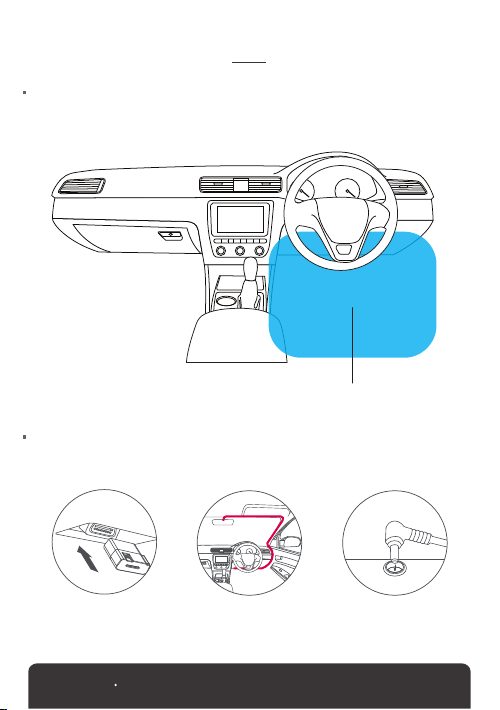

OBD-II 포트�확인하기
제품�장착하기
2
OBD-II 전원�케이블을�차량�트림
주위를�따라�배선을�정리하십시오.
OBD-II 포트는�일반적으로�운전자�측�계기판�아래에�있으며�운전대에서 60cm 이내에�위치합니다.
Note: OBD-II 조작�방법 (주차모드 ON 시 "P" / 주차모드 OFF 시 "S")
OBD-II 포트�위치
가장�일반적인�포트�위치
3
OBD-II 전원�케이블과�블랙박스를
연결하십시오.
1
OBD-II 포트를�찾습니다.
장치를�포트와�정렬하여�장착�하십시오.
제품 품질 보증서
아이로드 OBD-II 전원케이블를�구입해�주셔서�감사합니다.
아이로드는�소비자�피해�보상�규정에�따라�다음과�같이�제품에�대한�품질�보증을�실시합니다.
본�제품은�엄격한�품질관리�및�검사�과정을�거쳐�만들어진�제품입니다.
정상적인�사용�상태에서�보증기간�이내에�발생한�고장에�대해서는�무상으로�수리를�해�드립니다.
보증서�유상수리�안내에�해당하는�경우는�서비스�요금이�부과됩니다.
보증�기간은�아래와�같습니다.
보증기간이�경과하였거나�보증기간�이내라도�하기의�경우에는�유상수리에�해당합니다.
천재지변(화재, 낙뢰, 풍수해�등)에�의한�고장 / 사용상�부주의에�의한�고장(낙하, 침수, 충격, 파손, 무리한�동작)일�경우
사용�전원의�이상�및�접속�기기의�불량으로�발생한�고장 / 제품의�임의�변경�및�공식�서비스�센터가�아닌�곳에서�수리를�받을�경우
당사의�지정�외�부품, 소모품, 옵션품�등의�사용으로�인한�고장�및�손상
반품을�원하시는�경우
제품�구입�후 14일�이내에는�반품�및�교환이�가능합니다.(구입처에서�처리)
제품을�개봉하지�않은�상태에서�구입처에�반품하여�주십시오, 제품�포장을�개봉하여�사용하신�제품은�반품�및�환불이�불가능합니다.
OBD-II 전원케이블 : 12개월
제품�보증�기간은�구입�일로부터입니다.(구입�영수증으로�확인, 확인�불가�시�제조일�기준 + 2개월)
CORVIT INTERNATIONAL
www.iroad.sg
POSIS
www.iroadhk.com
JAEWONCNC CO., LTD.
www.iroadkr.com
SINGAPORE
HONG KONG
HEAD QUARTERS
PRECAUTION
Strictly for vehicles with 12V connectors only.
Malfunction or breakdown may occur.
Do not arbitrarily disassemble or modify the product.
Malfunction or breakdown may occur.
Be careful of any damages on the power cable and cord.
Do not use damaged or modified power cables.
Please only use IROAD dash cam. It may cause defects when used with other products.
Before using, make sure that the cables are connected correctly.
Wrong connection may cause malfunctioning.
While driving, do not use/attempt to connect to the device as it may cause accidents to occur.
Do not excessively shock the product as it may cause malfunctioning.
Do not expose to flame as it may cause an explosion or fire.
Do not cover the product with cloth or other materials as it may cause fire or breakdown.
Ensure that it is operating normally before driving.
Settings, features and functions may be changed without any prior notice through firmware updates.
FEATURE
Power cable for dash cam by OBD-II connector.
Electronic fuse is built in for more safety.
Supports Stop & Go system vehicles
Supports 12V vehicle using OBD-ll connector since 2003. (For Electric vehicle, using 200 model)
Built-in low-voltage protection function is to prevent battery from discharging.
SPEC
OBD-II POWER CABLE
Model
Model Number
Input
Output
Output current
Operating Temperature
Overcurrent shutdown
IROAD OBD-II Powercable
JW-100 / JW-200
DC 12V ~ 15V
DC 12V ~ 15V
Max 1.8A
-40 ~ 85 C
Min 3.4A
Settings, features and functions may be changed without any prior notice through firmware updates.
COMPONENTS
OBD-II plug
Power LED
Mode Selection Switch
OBD-ll Controller Body
Settings, features and functions may be changed without any prior notice through firmware updates.
HOW TO USE
Find your OBD-II port
Installing the device
2
Install the OBD-IIpower cable
around the trim of your vehicle.
The OBD-II port is usually located underneath the dashboard on the driver’s side, often within 2 feet of the steering wheel.
Note: OBD-II switch setting (Parking mode ON "P" / Parking mode OFF "S")
OBD-II Port Locations
The most common locations for the port.
3
Connect OBD-II cable and dash cam.
1
Now that you’ve found your OBD-II port,
Align the device with your port
Settings, features and functions may be changed without any prior notice through firmware updates.
WARRANTY
Thanks for purchasing IROAD OBD-II.
IROAD carries out product quality assurance as follows.
This product was developed through rigorous quality control and various inspection processes.
Generic faults within the warranty period will be replaced free of charge.
Additional repair cost will be charged if the warranty period is expired.
If the warranty period has expired, or if the following conditions will be charged
even within the warranty period.
Breakdown due to natural disaster such as lighting, storm, flood and so on
Failure due to user's carelessness such as drop, wet, shock and so on
Failure due to power supply or faulty connecting device / If the product is modified or has been repaired elsewhere
Failure due to use of parts other than IROAD's designated parts
How to refund.
Refund or exchange is available within 14 days of purchase (At the place of purchase)
We can issue a refund or exchange if there is a technical problem,
or if there was a misrepresentation in the product description.
We cannot accept exchange or return of previously assembled, open packaging or damaged items.
CORVIT INTERNATIONAL
www.iroad.sg
POSIS
www.iroadhk.com
JAEWONCNC CO., LTD.
www.iroadkr.com
SINGAPORE
HONG KONG
HEAD QUARTERS
