Jansen HKT 604 ZB Lite Slider User manual

240 241 0000 K11
Gebrauchs- und Montageanweisung
Glaskeramik-Kochfeld
Handling and installation instructions
Glass ceramic hob
Mode d’emploi et instructions de montage
Table de cuisson vitrocéramique
D
GB
F

Allgemeines
2
D
Inhalt 1 Allgemeines
1.1 Hier fi nden Sie...
Bitte lesen Sie die Informationen in diesem Heft sorgfältig
durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie fi nden
hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch,
die Pfl ege und die Wartung des Gerätes, damit Sie lange
Freude an Ihrem Gerät haben.
Sollte einmal eine Störung auftreten, sehen Sie bitte erst
einmal im Kapitel „Was tun bei Problemen?“ nach. Kleine-
re Störungen können Sie oft selbst beheben und sparen
dadurch unnötige Servicekosten.
Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen
Sie diese Gebrauchs- und Montageanweisung zur Infor-
mation und Sicherheit an neue Besitzer weiter.
1.2 Bestimmungsgemäße Verwendung
Das Kochfeld ist nur für die Zubereitung von Speisen im
Haushalt und ähnlichen Bereichen bestimmt. Ähnliche
Bereiche sind:
• Die Verwendung in Läden, Büros und andere ähnliche
Arbeitsumgebungen
• Die Verwendung in landwirtschaftlichen Betrieben
• Die Verwendung durch Kunden in Hotels, Motels und
weiteren typischen Wohnumgebungen
• Die Verwendung in Frühstückspensionen
• Es darf nicht zweckentfremdet und nur unter Aufsicht
verwendet werden.
1 Allgemeines ..................................................................2
1.1 Hier fi nden Sie... ......................................................2
1.2 Bestimmungsgemäße Verwendung ........................2
2 Sicherheitshinweise und Warnungen........................3
2.1 Für Anschluss und Funktion ....................................3
2.2 Für das Kochfeld allgemein .....................................3
2.3 Für Personen ...........................................................4
2.4 Symbol- und Hinweiserklärung ................................5
3 Gerätebeschreibung ....................................................6
3.1 Bedienung durch Sensortasten ...............................7
3.2 Wissenswertes zum Slider (Sensorfeld)..................7
4 Bedienung .....................................................................8
4.1 Betriebsdauerbegrenzung .......................................8
4.2 Sonstige Funktionen ................................................8
3.3 Energiespartipps ......................................................8
3.4 Kochstufen ...............................................................8
3.5 Restwärmeanzeige ..................................................8
4.3 Tastenbetätigung......................................................9
4.4 Kochfeld und Kochzone einschalten .......................9
4.5 Kochzone ausschalten ............................................9
4.6 Kochfeld abschalten ................................................9
4.7 STOP-Funktion ......................................................10
4.8 Recall-Funktion ......................................................10
4.9 Kindersicherung .....................................................11
4.10 Warmhaltefunktion ...............................................11
4.11 Abschaltautomatik (Timer) .................................12
4.12 Kurzzeitwecker (Eier-Uhr) ...................................12
4.13 Ankochautomatik .................................................13
4.14 Zweikreiszuschaltung ..........................................13
5 Reinigung und Pfl ege ................................................14
6 Was tun bei Problemen? ...........................................15
7 Montageanleitung ......................................................16
7.1 Sicherheitshinweise für den
Küchenmöbelmonteur .............................................16
7.2 Einbau ....................................................................16
7.3 Elektrischer Anschluss ...........................................18
7.4 Technische Daten ..................................................19
7.5 Inbetriebnahme ......................................................19
8 Außerbetriebhame, Entsorgung ...............................19
8.1 Außerbetriebnahme ...............................................19
8.2 Verpackungs-Entsorgung ......................................19
8.3 Altgeräte-Entsorgung .............................................19

Sicherheitshinweise und Warnungen
3
D
2 Sicherheitshinweise und Warnungen
2.1 Für Anschluss und Funktion
• Die Geräte werden nach den einschlägigen
Sicherheitsbestimmungen gebaut.
• Netzanschluss, Wartung und Reparatur der
Geräte darf nur ein autorisierter Fachmann
nach den geltenden Sicherheitsbestimmun-
gen vornehmen. Unsachgemäß ausgeführte
Arbeiten gefährden Ihre Sicherheit.
• Wenn die Netzanschlussleitung dieses Gerä-
tes beschädigt ist, muss sie durch den Her-
steller oder seinen Kundendienst oder eine
ähnlich qualifi zierte Person ersetzt werden,
um Gefährdungen zu vermeiden.
• Das Gerät darf nicht mit einer externen Zeit-
schaltuhr oder einem externen Fernwirksys-
tem betrieben werden.
2.2 Für das Kochfeld allgemein
• Stellen Sie Töpfe und Pfannen nicht leer auf
eingeschaltete Kochzonen.
• Vorsicht bei der Verwendung von Simmertöp-
fen. Simmertöpfe können unbemerkt leerko-
chen! Dies führt in der Folge zu Beschädigun-
gen am Topf und am Kochfeld. Hierfür wird
keine Haftung übernommen!
• Schalten Sie eine Kochzone nach Gebrauch
unbedingt durch die Minus-Taste ab und nicht
allein durch die Topferkennung.
• Überhitzte Fette und Öle können sich selbst
entzünden. Speisen mit Fetten und Ölen nur
unter Aufsicht zubereiten. Entzündete Fette
und Öle niemals mit Wasser löschen! Das
Gerät ausschalten und dann die Flammen
vorsichtig z.B. mit einem Deckel oder einer
Löschdecke abdecken.
• Die Glaskeramik-Fläche ist sehr widerstands-
fähig. Vermeiden Sie dennoch, dass harte Ge-
genstände auf die Glaskeramik-Fläche fallen.
Punktförmige Schlagbelastungen können zum
Bruch des Kochfeldes führen.
• Bei Brüchen, Sprüngen, Rissen oder anderen
Beschädigungen an der Glaskeramik besteht
Stromschlaggefahr. Das Gerät sofort außer
Betrieb setzen. Sofort die Haushalts-Siche-
rung ausschalten und den Kundendienst
rufen.
• Sollte sich das Kochfeld durch einen Defekt
der Sensorsteuerung nicht mehr abschalten
lassen, sofort die Haushalts-Sicherung aus-
schalten und den Kundendienst rufen.
• Vorsicht beim Arbeiten mit Haushaltsgeräten!
Anschlussleitungen dürfen nicht mit den hei-
ßen Kochzonen in Berührung kommen.
• Brandgefahr: niemals Gegenstände auf der
Kochfl äche lagern.
• Das Glaskeramik-Kochfeld darf nicht als Abla-
gefl äche benutzt werden.
• Keine Alufolie bzw. Kunststoff auf die Koch-
zonen legen. Von der heißen Kochzone alles
fernhalten, was schmelzen kann, z.B. Kunst-
stoff e, Folie, besonders Zucker und stark zu-
ckerhaltige Speisen. Zucker sofort im heißen
Zustand mit einem speziellen Glasschaber
vollständig von dem Glaskeramik-Kochfeld
entfernen, um Beschädigungen zu vermeiden.
• Keine feuergefährlichen, leicht entzündbare
oder verformbare Gegenstände direkt unter
das Kochfeld legen.

Allgemeines
4
D
• Niemals verschlossene Konservendosen und
Verbundschichtverpackungen auf Kochzonen
erhitzen. Durch Energiezufuhr könnten diese
zerplatzen!
• Die Sensortasten sauber halten, da Ver-
schmutzungen vom Gerät als Fingerkontakt
erkannt werden könnte. Niemals Gegenstän-
de (Töpfe, Geschirrtücher, etc.) auf die Sen-
sortasten stellen!
• Wenn Töpfe bis über die Sensortasten über-
kochen, raten wir dazu, die Aus-Taste zu
betätigen.
• Heiße Töpfe und Pfannen nicht in die Nähe
der Sensortasten verschieben bzw. diese ab-
decken. In diesem Fall schaltet sich das Gerät
automatisch ab.
• Den Topf immer in der Mitte der Kochzone
zentrieren.
• Sind Haustiere in der Wohnung, die an das
Kochfeld gelangen könnten, ist die Kindersi-
cherung zu aktivieren.
• Das Glaskeramikkochfeld darf unter keinen
Umständen mit einem Dampfreinigungsgerät
oder ähnlichem gereinigt werden!
2.3 Für Personen
• Diese Geräte können von Kindern ab 8 Jah-
ren sowie von Personen mit reduzierten
physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und/
oder Wissen benutzt werden, wenn sie be-
aufsichtigt oder bezüglich des sicheren Ge-
brauchs des Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren ver-
standen haben. Kinder dürfen nicht mit dem
Gerät spielen. Die Reinigung und die Wartung
durch den Benutzer dürfen nicht durch Kinder
durchgeführt werden, es sei denn, sie werden
beaufsichtigt.
• Die Oberfl ächen an Heiz- und Kochstellen
werden bei Betrieb heiß. Aus diesem Grunde
sollten Kleinkinder grundsätzlich ferngehalten
werden.
• Es dürfen nur Kochmuldenschutzgitter oder
Kochmuldenabdeckungen des Kochmul-
denherstellers oder die vom Hersteller in der
Gebrauchsanweisung des Gerätes freigege-
benen Kochmuldenschutzgitter oder Koch-
muldenabdeckungen verwendet werden. Die
Verwendung von ungeeigneten Kochmulden-
schutzgitter oder Kochmuldenabdeckungen
kann zu Unfällen führen.

Allgemeines
5
D
2.4 Symbol- und Hinweiserklärung
Das Gerät wurde nach aktuellem Stand der Technik gefer-
tigt. Dennoch gehen von Maschinen Risiken aus, die sich
konstruktiv nicht vermeiden lassen.
Um dem Bediener ausreichende Sicherheit zu gewähr-
leisten, werden zusätzlich Sicherheitshinweise gegeben,
die durch nachfolgend beschriebene Texthervorhebungen
gekennzeichnet sind.
Nur wenn diese beachtet werden, ist hinreichend Sicher-
heit beim Betrieb gewährleistet.
Die gekennzeichneten Textstellen haben unterschiedliche
Bedeutung:
GEFAHR
Anmerkung, die auf eine unmittelbar drohen-
de Gefahr hinweist, deren mögliche Folgen
Tod oder schwerste Verletzungen sind.
VORSICHT
Anmerkung, die auf eine möglicherweise ge-
fährliche Situation hinweist, deren mögliche
Folgen Tod oder schwerste Verletzungen
sind
ACHTUNG
Anmerkung, die auf eine gefährliche Situa-
tion hinweist, deren mögliche Folgen leichte
Verletzungen oder Beschädigung des Gerä-
tes sind.
HINWEIS
Anmerkung, deren Beachtung den Umgang
mit dem Gerät erleichtert.
Zusätzlich werden an einigen Stellen die folgenden Gefah-
rensymbole verwendet:
WARNUNG VOR ELEKTRISCHER
ENERGIE!
ES BESTEHT LEBENSGEFAHR!
In der Nähe dieses Symbols sind span-
nungsführende Teile angebracht. Abdeckun-
gen, die damit gekennzeichnet sind, dürfen
nur von einer anerkannten Elektrofachkraft
entfernt werden.
VORSICHT! HEISSE OBERFLÄCHEN!
Dieses Symbol ist auf Oberfl ächen ange-
bracht, die heiß werden. Es besteht die
Gefahr schwerer Verbrennungen oder Ver-
brühungen.
Die Oberfl ächen können auch nach dem
Abschalten des Gerätes heiß sein.
HANDHABUNGSVORSCHRIFTEN FÜR
DEN UMGANG MIT ELEKTROSTATISCH
EMPFINDLICHEN BAUELEMENTEN
UND BAUGRUPPEN (ESD) BEACHTEN.
Hinter Abdeckungen, die mit nebenstehen-
dem Symbol gekennzeichnet sind, befi nden
sich elektrostatisch gefährdete Bauelemente
und Baugruppen. Berühren von Steckan-
schlüssen, Leiterbahnen und Bauteile-Pins
ist unbedingt zu vermeiden. Nur Fachperso-
nal mit ESD Kenntnissen ist befugt Eingriff e
vorzunehmen!

Gerätebeschreibung
6
D
Das Dekor kann von den Abbildungen abweichen.
1. Kochzone vorne links
2. Kochzone hinten links
3. Kochzone hinten rechts
4. Kochzone vorne rechts
5. Touch-Control Bedienfeld
6. Glaskeramik-Kochfeld
7. Ein/Aus-Taste
8. Kochstufen-Anzeige und Selektions-Taste
3 Gerätebeschreibung
9. Bereitschaftspunkt (Kochstufe)
10. Sensorfeld mit LED
11. Kreiszuschaltungstaste
12. Kontroll-Leuchte Zweikreis
13. STOP-Taste
14. Timer-Anzeige und Timer-Taste
15. Kontroll-Leuchte zur Zuordnung der Lage der Kochzo-
ne auf dem Glaskeramik-Kochfeld

Gerätebeschreibung
7
D
3.1 Bedienung durch Sensortasten
Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch
Touch-Control Sensortasten. Die Sensortasten funktio-
nieren wie folgt: mit der Fingerspitze ein Symbol auf der
Glaskeramikoberfl äche kurz berühren. Jede korrekte Betä-
tigung wird durch einen Signalton bestätigt.
Nachfolgend wird die Touch-Control Sensortaste als „Tas-
te” bezeichnet.
Ein-/Aus-Taste (7)
Mit dieser Taste wird das gesamte Kochfeld ein- und aus-
geschaltet. Die Taste ist sozusagen der Hauptschalter.
Kochstufen-Anzeige und auch Taste (8)
Die Kochstufen-Anzeige zeigt die gewählte Kochstufe,
oder:
...............Restwärme
...............Ankochautomatik
...............Stop-Funktion
................Kindersicherung (Child-Lock)
...............Warmhaltefunktion
...............Dauerbetätigung
...............Fehler
Wenn die Kochstufen-Anzeige mit dem Finger berührt
wird, so wird die entsprechende Kochzone selektiert.
Der Bereitschaftspunkt (9) der gewählten Kochzone
leuchtet.
Kreiszuschaltungstaste (11)
Für die Zuschaltung weiterer Heizkreise.
STOP-Taste (13)
Der Kochvorgang kann kurzzeitig durch die STOP-Funkti-
on unterbrochen werden.
Recall-Funktion (13) (Wiederherstellungsfunktion)
Nach versehentlichem Ausschalten des Kochfeldes kann
die letzte Einstellung wieder hergestellt werden.
Timer-Anzeige und auch Taste (14)
Zum Programmieren der Abschaltautomatik oder des
Kurzzeitweckers.
Wenn die Timer-Anzeige mit dem Finger berührt wird, so
wird der Timer aktiviert.
3.2 Wissenswertes zum Slider (Sensorfeld)
Der Slider funktioniert grundsätzlich wie die Sensortasten,
mit dem Unterschied, dass der Finger auf der Glaskera-
mikoberfl äche aufgesetzt und dann verschoben werden
kann. Das Sensorfeld erkennt diese Bewegung und erhöht
oder verringert den Anzeigewert (Kochstufe) entsprechend
der Bewegung.
Der Begriff „slider” [engl. „slide”: schieben, gleiten lassen]
wird nachfolgendmit Sensorfeld gleichgesetzt.
Was muss bei der Bedienung beachtet werden?
Der Finger sollte nicht zu fl ach auf die Glaskeramikober-
fl äche aufgesetzt werden, damit nicht benachbarte Tasten/
Sensorfelder der versehentlich reagieren.
Sensorfeld antippen oder den aufgesetzten Finger
verschieben
Das Sensorfeld kann mit dem Finger angetippt werden,
dann ändert sich die Anzeigewert (Kochstufe) schrittweise.
Wenn der Finger auf das Sensorfeld aufgesetzt und dann
nach links oder rechts verschoben wird, ändert sich der
Anzeigewert fortlaufend.
Je schneller die Bewegung, desto schneller die Anzeige-
änderung.
Sensorfeld
falsch richtig
antippen schieben

Bedienung
8
D
4 Bedienung
4.1 Betriebsdauerbegrenzung
Das Kochfeld besitzt eine automatische Betriebsdauer-be-
grenzung. Die kontinuierliche Nutzungsdauer jeder Koch-
zone ist abhängig von der gewählten Kochstufe (siehe
Tabelle).
Voraussetzung ist, dass während der Nutzungsdauer kei-
ne Einstellungsänderung an der Kochzone vorgenommen
wird.
Wenn die Betriebsdauerbegrenzung angesprochen hat,
wird die Kochzone abgeschaltet, es ertönt ein kurzer Sig-
nalton und ein H erscheint in der Anzeige.
Die Abschaltautomatik hat gegenüber der Betriebsdauer-
begrenzung Vorrang, d.h. die Kochzone wird erst abge-
schaltet, wenn die Zeit der Abschaltautomatik abgelaufen
ist (z.B. Abschaltautomatik mit 99 Minuten und Kochstufe 9
ist möglich).
Betriebsdauerbegrenzung
Eingestellte
Kochstufe
Betriebsdauerbegrenzung in
Stunden
1
2
3
4
5
6
7
8
9
6
6
5
5
4
1,5
1,5
1,5
1,5
4.2 Sonstige Funktionen
Bei längerem oder gleichzeitigem Betätigen von einer oder
mehreren Sensortasten (z.B. durch einen versehentlich
auf die Sensortasten gestellten Topf) erfolgt keine Schalt-
funktion.
Es blinkt das Symbol oder Er03 und ein zeitlich be-
grenzter Dauersignalton ertönt. Nach einigen Sekunden
wird abgeschaltet. Bitte den Gegenstand von den Sensor-
tasten entfernen.
Zum Löschen des Symbols oder Er03 die gleiche Taste
betätigen oder das Kochfeld aus- und einschalten.
3.3 Energiespartipps
Nachfolgend fi nden Sie einige wichtige Hinweise, um ener-
giesparend und effi zient mit Ihrem neuen Kochfeld und
dem Kochgeschirr umzugehen.
• Der Topfbodendurchmesser sollte gleich groß sein wie
der Kochzonendurchmesser.
• Beim Kauf von Töpfen darauf achten, dass häufi g der
obere Topfdurchmesser angegeben wird. Dieser ist
meistens größer als der Topfboden.
• Schnellkochtöpfe sind durch den geschlossenen Gar-
raum und den Überdruck besonders zeit- und ener-
giesparend. Durch kurze Gardauer werden Vitamine
geschont.
• Immer auf eine ausreichende Menge Flüssigkeit im
Schnellkochtopf achten, da bei leergekochtem Topf die
Kochzone und der Topf durch Überhitzung beschädigt
werden können.
• Kochtöpfe nach Möglichkeit immer mit einem passen-
den Deckel verschließen.
• Zu jeder Speisemenge sollte der richtige Topf verwen-
det werden. Ein großer kaum gefüllter Topf benötigt viel
Energie.
3.4 Kochstufen
Die Heizleistung der Kochzonen kann in mehreren Stufen
eingestellt werden. In der Tabelle fi nden Sie Anwendungs-
beispiele für die einzelnen Stufen.
Kochstufe Geeignet für
0
1-2
3
4-5
6
7-8
9
Aus-Stellung, Nachwärmenutzung
Warmhalten
Fortkochen kleiner Mengen (niedrigste
Leistung)
Fortkochen
Fortkochen grosser Mengen, Weiterbra-
ten grösserer Stücke
Braten, Einbrenne herstellen
Braten
Ankochen, Anbraten, Braten
(höchste Leistung)
3.5 Restwärmeanzeige
Das Glaskeramik-Kochfeld ist mit einer Restwärme-
anzeige H ausgestattet.
Solange das H nach dem Ausschalten leuchtet, kann die
Restwärme zum Schmelzen und Warmhalten von Speisen
genutzt werden.
Nach dem Erlöschen des Buchstabens H kann die Koch-
zone noch heiß sein. Es besteht Verbrennungsgefahr!

Bedienung
9
D
4.3 Tastenbetätigung
Die hier beschriebene Steuerung erwartet nach der Betä-
tigung einer (Auswahl-) Taste anschließend die Betätigung
einer nachfolgenden Taste.
Die Betätigung der nachfolgenden Taste muss grund-
sätzlich innerhalb von 10 Sekunden begonnen werden,
ansonsten erlischt die Auswahl.
4.4 Kochfeld und Kochzone einschalten
1. Ein-/Aus-Taste solange betätigen (ca. 1 Sek.), bis
die Kochstufen- Anzeigen 0 zeigen und ein kurzer
Signalton ertönt. Die Bereitschaftspunkte blinken. Die
Steuerung ist betriebsbereit.
2. Zum Auswählen einer Kochzone, die Kochstufen-An-
zeige (als Taste) betätigen. Der Bereitschaftspunkt der
gewählten Kochzone leuchtet.
3. Gleich anschließend das Sensorfeld betäti-
gen. Eine Kochstufe wird eingeschaltet.
..........links ........... Kochstufe 0
..........Mitte .......... Kochstufe 5
..........rechts ........ Kochstufe 9
Siehe Absatz „Wissenswertes zum Slider (Sensorfeld)”
Zum Verändern der Kochstufe oder zum Einschalten
einer weiteren Kochzone die entsprechende Kochzone
auswählen und dann das Sensorfeld betäti-
gen.
Wichtig: der entsprechende Bereitschaftspunkt muss
leuchten!
4. Einen Kochtopf auf die Kochzone stellen.
4.5 Kochzone ausschalten
5. Zum Auswählen einer Kochzone, die Kochstufen-An-
zeige (als Taste) betätigen. Der Bereitschaftspunkt der
gewählten Kochzone muss leuchten.
6. a) Das Sensorfeld ganz links betätigen (0),
oder
b) auf dem Sensorfeld den aufgesetzten Fin-
ger nach links verschieben, um die Kochstufe bis auf 0
zu verringern
c) die Ein-/Aus-Taste betätigen. Das gesamte
Kochfeld wird abgeschaltet (alle Kochzonen werden
abgeschaltet).
4.6 Kochfeld abschalten
7. Die Ein-/Aus-Taste betätigen. Das Kochfeld wird un-
abhängig von der Einstellung vollständig ausgeschaltet.
Hinweis:
Wenn sämtliche Kochzonen manuell ausgeschaltet wer-
den (Kochstufe 0) und nachfolgend keine Taste/ Sensor-
feld mehr betätigt wird, schaltet das Kochfeld nach 10
Sekunden automatisch aus.
leuchtet
Bereitschaftspunkt

Bedienung
10
D
4.7 STOP-Funktion
Der Kochvorgang kann kurzzeitig durch die STOP-Funk-
tion unterbrochen werden, z.B. wenn es an der Haustüre
klingelt. Um den Kochvorgang mit den gleichen Kochstu-
fen fortzusetzen, muss die STOP-Funktion aufgehoben
werden. Ein evtl. eingestellter Timer wird angehalten und
läuft danach weiter.
Aus Sicherheitsgründen steht diese Funktion nur 10 Minu-
ten zur Verfügung.
Danach wird das Kochfeld ausgeschaltet.
1. Das Kochgeschirr steht auf den Kochzonen und die
gewünschten Kochstufen sind eingestellt.
2. STOP-Taste betätigen. Anstelle der gewählten
Kochstufen, leuchtet das Pausenzeichen auf.
3. Die Unterbrechung wird beendet, indem zuerst die
STOP-Taste betätigt wird und danach eine beliebige
andere Taste (ausgenommen Ein-/Aus-Taste).
Die Betätigung der zweiten Taste muss innerhalb von
10 Sekunden erfolgen, ansonsten schaltet das Koch-
feld ab.
4.8 Recall-Funktion
(Wiederherstellungsfunktion)
Nach versehentlichem Ausschalten des Kochfeldes kann
die letzte Einstellung wieder hergestellt werden.
Die Recall-Funktion funktioniert nur, wenn mindestens eine
Kochzone eingeschaltet ist.
1. Das Kochfeld wurde versehentlich durch die Ein-/
Aus-Taste ausgeschaltet.
2. Innerhalb von 6 Sek. nach dem Ausschalten, die Ein-/
Aus-Taste erneut betätigen. Die LED der Stop-Taste
blinkt. Gleich anschließend die STOP-Taste betäti-
gen.
Die ursprünglichen Kochstufen sind wiederhergestellt.
Der Kochvorgang wird fortgesetzt.
Wiederhergestellt werden:
• Kochstufen aller Kochzonen
• Minuten und Sekunden von programmierten kochstel-
lenbezogenen Timern
• Ankochautomatik
Nicht wiederhergestellt werden:
• Zähler Betriebsdauerbegrenzung (es wird von 0 wieder
losgezählt)

Bedienung
11
D
4.9 Kindersicherung
Die Kindersicherung soll verhindern, dass Kinder verse-
hentlich oder absichtlich das Kochfeld einschalten. Dazu
wird die Bedienung gesperrt.
Kindersicherung einschalten
1. Ein-/Aus-Taste betätigen, um das Kochfeld einzu-
schalten.
2. Gleich darauf die Kochstufen-Anzeige hinten rechts
und die Kreiszuschaltungstaste gemeinsam gleich-
zeitig betätigen.
3. Anschließend die Kochstufen-Anzeige hinten rechts
betätigen, um die Kindersicherung zu aktivieren.
In den Kochstufen-Anzeigen erscheint ein L für Child-
Lock; die Bedienung ist gesperrt und das Kochfeld
schaltet ab.
Kindersicherung ausschalten
4. Ein-/Aus-Taste betätigen.
5. Gleich darauf die Kochstufen-Anzeige hinten rechts
und die Kreiszuschaltungstaste gemeinsam gleich-
zeitig betätigen.
6. Anschließend die Kreiszuschaltungstaste betä-
tigen, um die Kindersicherung auszuschalten. Das L
erlischt.
Kindersicherung nur für einen Kochvorgang aufheben
Voraussetzung: Die Kindersicherung ist nach Punkt 1-3
eingeschaltet.
• Ein-/Aus-Taste betätigen.
• Gleich darauf die Kochstufen-Anzeige hinten rechts
und die Kreiszuschaltungstaste gemeinsam gleich-
zeitig betätigen. Die Bereitschaftspunkte blinken.
Jetzt kann vom Benutzer eine Kochzone eingeschaltet
werden. Nach dem Ausschalten des Kochfeldes ist die
Kindersicherung wieder aktiv (eingeschaltet).
Hinweis
Durch einen Netzausfall wird die aktivierte Kindersiche-
rung nicht aufgehoben, d.h. sie bleibt erhalten.
4.10 Warmhaltefunktion
Mit der Warmhaltefunktion können fertige Speisen auf ei-
ner Kochzone warm gehalten werden. Die Kochzone wird
mit geringer Leistung betrieben.
1. Kochgeschirr steht auf einer Kochzone und eine Koch-
stufe (z.B. 3) ist gewählt.
2. Durch Antippen oder Schieben des Fingers auf dem
Sensorfeld die Kochstufe verringern. Bei stoppen;
die Warmhaltefunktion ist eingeschaltet.
3. Zum Ausschalten das Sensorfeld links betä-
tigen.
Die Warmhaltefunktion steht 120 Minuten zur Verfügung,
danach wird das Kochfeld ausgeschaltet.

Bedienung
12
D
4.11 Abschaltautomatik (Timer)
Durch die Abschaltautomatik wird jede eingeschaltete Kochzone
nach einer einstellbaren Zeit automatisch abgeschaltet. Es können
Kochzeiten von 01 bis 99 Minuten eingestellt werden.
1. Das Kochfeld einschalten. Eine oder mehrere Kochzonen ein-
schalten und gewünschte Kochstufen wählen.
2. Zum Auswählen einer Kochzone, die Kochstufen-Anzeige (als
Taste) betätigen. Der Bereitschaftspunkt der gewählten Kochzo-
ne muss leuchten. In der Timer-Anzeige erscheint CL.
3. Gleich darauf die Timer-Anzeige (als Taste) betätigen, um
den Timer zu aktivieren.
Die rechte Stelle zeigt .
Zum Einstellen der Zeit das Sensorfeld betätigen.
4. Die Timer-Anzeige (als Taste) erneut betätigen oder warten,
bis die linke Stelle zeigt.
Zum Einstellen der Zeit das Sensorfeld betätigen.
Nach wenigen Sekunden wird die Eingabe übernommen, der
Ablauf hat begonnen.
Nach Ablauf der Zeit wird die Kochzone ausgeschaltet. Es ertönt
ein zeitlich begrenzter Signalton, der durch Betätigung einer
beliebigen Taste (ausgenommen Ein-/Aus-Taste) abgeschaltet
werden kann.
Hinweise
• Zur Programmierung der Abschaltautomatik für eine weitere
Kochzone, die Schritte 2 bis 4 wiederholen.
• Zur Kontrolle der abgelaufenen Zeit (Abschaltautomatik) die
Kochstufen- Anzeige (als Taste) betätigen. Der Anzeigewert
kann abgelesen und verändert werden.
• Abschaltautomatik vorzeitig löschen: Die jeweilige Kochzone
anwählen und die Zeit durch Betätigen der Timer-Anzeige (als
Taste) löschen („0”).
• Wenn mehrere Kochzonen mit Abschaltautomatik programmiert
sind, wird in der Timer-Anzeige stets die Kochzone mit der kür-
zesten Zeit angezeigt.
4.12 Kurzzeitwecker (Eier-Uhr)
1. Das Kochfeld einschalten.
2. Gleich darauf die Timer-Anzeige (als Taste) betätigen, um
den Timer zu aktivieren.
Die rechte Stelle zeigt .
Zum Einstellen der Zeit das Sensorfeld betätigen.
3. Die Timer-Anzeige (als Taste) erneut betätigen oder warten,
bis die linke Stelle zeigt .
Zum Einstellen der Zeit das Sensorfeld betätigen.
Nach wenigen Sekunden wird die Eingabe übernommen, der
Ablauf hat begonnen.
Nach Ablauf der Zeit ertönt ein zeitlich begrenzter Signalton, der
durch Betätigung einer beliebigen Taste (ausgenommen Ein-/
Aus-Taste) abgeschaltet werden kann.
Hinweis:
• Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn das Glas-
keramik- Kochfeld ausgeschaltet ist. Zum Ändern der Zeit die
Timer-Anzeige (als Taste) betätigen.
• Wird über die Ein-/Aus-Taste ausgeschaltet, schaltet sich
auch der Kurzzeitwecker ab.
Timer-Kontrollleuchte
blinkt
blinkt
blinkt
blinkt

Bedienung
13
D
4.13 Ankochautomatik
Bei der Ankochautomatik erfolgt das Ankochen mit Kochstu-
fe 9. Nach einer bestimmten Zeit wird automatisch auf eine
geringere Fortkochstufe (1 bis 8) zurückgeschaltet.
Bei Anwendung der Ankochautomatik muss lediglich die Fort-
kochstufe gewählt werden, mit der das Gargut weitergegart
werden soll, weil die Elektronik selbständig zurückschaltet.
Die Ankochautomatik ist geeignet für Gerichte, die kalt auf-
gesetzt, mit hoher Leistung erhitzt und auf der Fortkochstufe
nicht ständig beobachtet werden müssen (z.B. das Kochen
von Suppenfl eisch).
1. Das Kochfeld einschalten.
2. Zum Auswählen einer Kochzone, die Kochstufen-Anzeige
(als Taste) betätigen. Der Bereitschaftspunkt der gewähl-
ten Kochzone muss leuchten.
3. Das Sensorfeld rechts betätigen, um Kochstufe
9 direkt einzustellen.
Gleich anschließend erneut das Sensorfeld
rechts betätigen. Es erscheint das Symbol „A”.
4. Gleich anschließend auf dem Sensorfeld den
aufgesetzten Finger nach links verschieben, um die Fort-
kochstufe 1 bis 8 einzustellen.
Die Ankochautomatik ist damit aktiviert.
A und die gewählte Fortkochstufe blinken abwechselnd.
5. Die Ankochautomatik läuft programmgemäß ab. Nach ei-
ner bestimmten Zeit (siehe Tabelle) wird der Kochvorgang
mit der Fortkochstufe fortgeführt. Das Symbol A erlischt.
Hinweise
• Während der Ankochautomatik kann die Fortkochstufe er-
höht werden. Die Verringerung der Fortkochstufe schaltet
die Ankochautomatik ab.
• Belässt man nach Aktivierung der Ankochautomatik die
Stufe 9 und wählt keine geringere Fortkochstufe, so wird
die Ankochautomatik nach 10 Sek. automatisch ausge-
schaltet und es bleibt Stufe 9 erhalten.
4.14 Zweikreiszuschaltung
(Nur Kochzonen mit mehreren Heizkreisen)
Die Zweikreiszuschaltung der jeweiligen Kochzone kann nur
nach dem Einschalten der entsprechenden Kochzone erfol-
gen.
1. Gewünschte Kochstufe von 1-9 wählen.
2. Durch Betätigen der Kreiszuschaltungstaste den zwei-
ten Heizkreis zuschalten.
Die Kontroll-Leuchte leuchtet auf.
3. Durch erneutes Betätigen der Kreiszuschaltungstaste
schaltet sich der äußere Heizkreis aus.
Die Kontroll-Leuchte erlischt.
Hinweis
• Die manuell zugeschalteten Heizkreise werden automa-
tisch abgewählt, wenn die Kochzone ausgeschaltet wird.
Eingestellte
Kochstufe
Ankochautomatik
Zeit (Min:Sek)
1
2
3
4
5
6
7
8
9
00:45
02:20
03:50
05:00
06:38
02:00
02:45
03:35
- : -

Reinigung und Pfl ege
14
D
5 Reinigung und Pfl ege
• Vor dem Reinigen das Kochfeld ausschalten und ab-
kühlen lassen.
• Das Glaskeramikkochfeld darf unter keinen Umstän-
den mit einem Dampfreinigungsgerät oder ähnlichem
gereinigt werden!
• Beim Reinigen darauf achten, dass nur kurz über die
Ein-/ Aus-Taste gewischt wird. Damit wird ein verse-
hentliches Einschalten vermieden!
5.1 Glaskeramik-Kochfeld
Wichtig! Verwenden Sie niemals aggressive Reinigungs-
mittel, wie z.B. grobe Scheuermittel, kratzende Topfreini-
ger, Rost- und Fleckenentferner etc.
Reinigung nach Gebrauch
1. Reinigen Sie das gesamte Kochfeld immer dann, wenn
es verschmutzt ist - am besten nach jedem Gebrauch.
Benutzen Sie dazu ein feuchtes Tuch und ein wenig
Handspülmittel. Danach reiben Sie das Kochfeld mit
einem sauberen Tuch trocken, so dass keine Spülmit-
telrückstände auf der Oberfl äche verbleiben.
Wöchentliche Pfl ege
2. Reinigen und pfl egen Sie das gesamte Kochfeld einmal
in der Woche gründlich mit handelsüblichen Glaskera-
mik-Reinigern. Beachten Sie unbedingt die Hinweise
des jeweiligen Herstellers. Die Reinigungsmittel erzeu-
gen beim Auftragen einen Schutzfi lm, der wasser- und
schmutzabweisend wirkt. Alle Verschmutzungen blei-
ben auf dem Film und lassen sich dann anschließend
leichter entfernen. Danach mit einem sauberen Tuch
die Fläche trockenreiben. Es dürfen keine Reinigungs-
mittelrückstände auf der Oberfl äche verbleiben, weil sie
beim Aufheizen aggressiv wirken und die Oberfl äche
verändern.
5.2 Spezielle Verschmutzungen
Starke Verschmutzungen und Flecken (Kalkfl ecken,
perlmuttartig glänzende Flecken)
sind am besten zu beseitigen, wenn
das Kochfeld noch handwarm ist.
Benutzen Sie dazu handelsübliche
Reinigungsmittel. Gehen Sie dabei
so vor, wie unter Punkt 2 beschrie-
ben.
Übergekochte Speisen zuerst mit einem nassen Tuch
aufweichen und anschließend die Schmutzreste mit einem
speziellen Glasschaber für Glaskeramik-Kochfelder ent-
fernen. Danach die Fläche wie unter Punkt 2 beschrieben
reinigen.
Eingebrannten Zucker und geschmolzenen Kunststoff
entfernen Sie sofort - im noch heißen Zustand - mit einem
Glasschaber. Danach die Fläche wie unter Punkt 2 be-
schrieben, reinigen.
Sandkörner, die eventuell beim Kartoff elschälen oder
Salatputzen auf die Kochfl äche fallen, können beim
Verschieben von Töpfen Kratzer erzeugen. Achten Sie
deshalb darauf, dass keine Sandkörner auf der Oberfl äche
verbleiben.
Farbige Veränderungen des Kochfeldes haben keinen
Einfl uss auf die Funktion und Stabilität der Glaskeramik.
Es handelt sich dabei nicht um eine Beschädigung des
Kochfeldes, sondern um nicht entfernte und daher einge-
brannte Rückstände.
Glanzstellen entstehen durch Abrieb des Topfbodens,
insbesondere bei Verwendung von Kochgeschirr mit Alu-
miniumböden oder durch ungeeignete Reinigungsmittel.
Sie lassen sich nur mühsam mit handelsüblichen Reini-
gungsmitteln beseitigen. Eventuell die Reinigung mehr-
mals wiederholen. Durch die Verwendung aggressiver
Reinigungsmittel und durch scheuernde Topfböden wird
das Dekor mit der Zeit abgeschmirgelt und es entstehen
dunkle Flecken.

Was tun bei Problemen?
15
D
6 Was tun bei Problemen?
Unqualifi zierte Eingriff e und Reparaturen am Gerät sind
gefährlich, weil Stromschlag- und Kurzschlussgefahr
besteht. Sie sind zur Vermeidung von Körperschäden
und Schäden am Gerät zu unterlassen. Deshalb solche
Arbeiten nur von einem Elektrofachmann, wie z.B. einem
Technischen Kundendienst, ausführen lassen.
Bitte beachten
Sollten an Ihrem Gerät Störungen auftreten, prüfen Sie
bitte anhand dieser Gebrauchsanleitung, ob Sie die Ursa-
chen nicht selber beheben können.
Nachfolgend fi nden Sie Tipps zur Behebung von Stö-
rungen.
Die Sicherungen lösen mehrfach aus?
• Rufen Sie einen Technischen Kundendienst oder einen
Elektroinstallateur!
Das Kochfeld hat Risse oder Brüche?
• Bei Brüchen, Sprüngen, Rissen oder anderen Beschä-
digungen an der Glaskeramik besteht Stromschlagge-
fahr. Das Gerät sofort außer Betrieb setzen. Sofort die
Haushalts-Sicherung ausschalten und den Kunden-
dienst rufen.
Das Kochfeld lässt sich nicht einschalten?
• Hat die Sicherung der Hausinstallation (Sicherungskas-
ten) angesprochen?
• Ist das Netzanschlusskabel angeschlossen?
• Ist die Kindersicherung eingeschaltet, d.h. ein L wird
angezeigt?
• Sind die Sensortasten durch ein feuchtes Tuch, Flüs-
sigkeit oder einen metallischen Gegenstand teilweise
bedeckt? Bitte entfernen.
Die Kochfl äche heizt nicht auf.
• Kochfl äche defekt. Kundendienst rufen.
• Innerer Kreis einer Mehrkreis-Kochzone defekt. Funk-
tionierenden äußeren Kreis auf keinen Fall weiter-
betreiben. Sofort den Kundendienst rufen.
Abschalten der Kochfl äche nicht möglich.
• Elektronisches Bauteil ist defekt.
• Sicherung ausschalten und Kundendienst rufen.
Das Kochfeld bzw. die Kochzone ist plötzlich ausge-
schaltet
• Haben Sie aus Versehen die Ein/Aus-Taste betätigt?
• Sind die Sensortasten durch ein feuchtes Tuch, Flüs-
sigkeit oder einen metallischen Gegenstand teilweise
bedeckt? Es ertönt ein zeitlich begrenzter Signalton.
Nach einigen Sekunden wird abgeschaltet. Bitte den
Gegenstand von den Sensortasten entfernen.
• Hat die Sicherheitsabschaltung angesprochen, d.h.
eine Kochstufe wurde über eine bestimmte Zeit hinaus
unverändert benutzt? Siehe Absatz „Betriebsdauerbe-
grenzung”.
LED-Anzeige für Kochstufen bzw. Restwärmeanzeige
H leuchtet nicht oder nur teilweise.
• LED-Anzeige defekt. Kundendienst rufen. Verbren-
nungsgefahr, da Warnung vor Temperatur nicht ge-
währleistet ist.
Das Kochfeld gibt Geräusche ab (Klick- bzw. Knackge-
räusch) oder beim Einschalten der Kochfl äche tritt ein
Summen auf?
• Das ist technisch bedingt und hat auf Qualität und
Funktion keinen Einfl uss.
Das Symbol oder Er03 blinkt und es ertönt ein zeit-
lichbegrenzter Dauersignalton.
• Es liegt eine Dauerbetätigung der Touch-Control Sen-
sortasten durch übergekochte Speisen, Kochgeschirr
oder andere Gegenstände vor. Abhilfe: die Oberfl äche
reinigen oder den Gegenstand entfernen. Zum Lö-
schen die gleiche Taste betätigen oder das Kochfeld
aus- und einschalten.
Der Fehlercode ER21 wird angezeigt?
• Die Elektronik ist zu heiß. Den Einbau des Kochfeldes
prüfen, speziell auf gute Belüftung achten.
Der Fehlercode U400 wird angezeigt?
• Das Kochfeld ist falsch angeschlossen. Die Steuerung
schaltet nach 1s ab und es ertönt ein Dauersignalton.
Die richtige Netzspannung anschließen.
Es wird ein Fehlercode (ERxx oder Ex) angezeigt?
• Es liegt ein technischer Defekt vor. Bitte den Kunden-
dienst rufen.

Montageanleitung
16
D
7 Montageanleitung
7.1 Sicherheitshinweise für den Küchenmöbel-
monteur
• Furniere, Kleber bzw. Kunststoff beläge der angren-
zenden Möbel müssen temperaturbeständig sein (min.
75°C). Sind die Furniere und Beläge nicht genügend
temperaturbeständig, können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau ge-
währleistet sein.
• Die Verwendung von Wandabschlussleisten aus
Massivholz auf der Arbeitsplatte hinter dem Kochfeld
ist zulässig, sofern die Mindestabstände gemäß den
Einbauskizzen eingehalten werden.
• Die Mindestabstände der Muldenausschnitte nach hin-
ten gemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt neben einem Hochschrank ist ein Si-
cherheitsabstand von mindestens 50 mm einzuhalten.
Die Seitenfl äche des Hochschrankes muss mit wärme-
festem Material verkleidet werden. Aus arbeitstechni-
schen Gründen sollte der Abstand jedoch mindestens
300 mm betragen.
• Der Abstand zwischen Kochfeld und Dunstabzugshau-
be muss mindestens so groß sein, wie in der Montage-
anleitung der Dunstabzugshaube vorgegeben ist.
• Die Verpackungsmaterialien (Plastikfolien, Styropor,
Nägel, etc.) müssen aus der Reichweite von Kindern
gebracht werden, da diese Teile mögliche Gefahren-
quellen darstellen. Kleinteile könnten verschluckt wer-
den und von Folien geht Erstickungsgefahr aus.
7.2 Einbau
Wichtige Hinweise
• Liegt das Kochfeld über Möbelteilen (Seitenwände,
Schubkästen, etc.), so muss ein Zwischenboden, im
Mindestabstand von 20 mm zur Kochfeldunterseite ein-
gebaut werden, sodass eine zufällige Berührung nicht
möglich ist. Der Zwischenboden darf nur mit Werkzeu-
gen entfernbar sein.
• Es ist dafür zu sorgen, dass wegen Brandgefahr keine
feuergefährlichen, leicht entzündbaren oder durch Wär-
me verformbaren Gegenstände direkt neben oder unter
dem Kochfeld angeordnet bzw. gelegt werden.
Kochfelddichtung
Vor dem Einbau ist die beiliegende Kochfelddichtung
lückenlos einzulegen.
• Es muss verhindert werden, dass Flüssigkeiten zwi-
schen Kochfeldrand und Arbeitsplatte oder zwischen
Arbeitsplatte und Wand in evtl. darunter eingebaute
Elektrogeräte eindringen können.
• Bei Einbau des Kochfeldes in eine unebene Arbeitsplat-
te, z.B. mit einem keramischen oder ähnlichem Belag
(Kacheln etc.) ist die evtl. an dem Kochfeld befi ndliche
Dichtung zu entfernen und die Abdichtung der Koch-
fl äche gegenüber der Arbeitsplatte durch plastische
Dichtungsmaterialien (Kitt) vorzunehmen.
• Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein
späterer zerstörungsfreier Ausbau des Kochfeldes ist
dann nicht mehr möglich.
Arbeitsplattenausschnitt
Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt
mit einem guten, geraden Sägeblatt oder einer Oberfräse
vorgenommen werden. Die Schnittfl ächen sollten danach
versiegelt werden, damit keine Feuchtigkeit eindringen
kann.
Der Kochfeldausschnitt wird entsprechend den Abbildun-
gen angefertigt.
Die Glaskeramik-Kochfl äche muss unbedingt eben und
bündig aufl iegen. Ein Verspannen kann zum Bruch der
Glasplatte führen.
Die Dichtung der Kochfl äche auf einwandfreien Sitz und
lückenlose Aufl age prüfen.

Montageanleitung
17
D

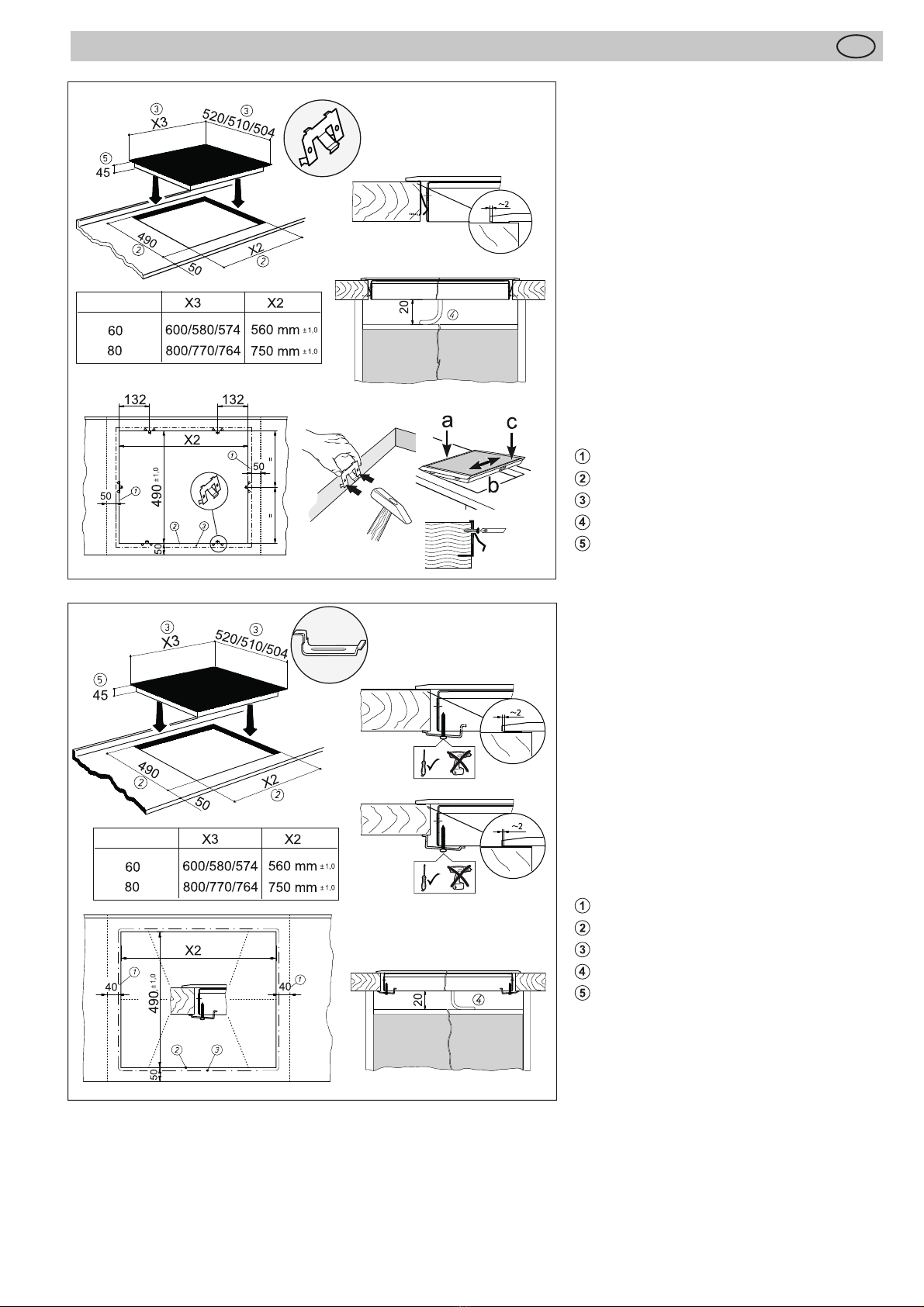

Clipse
• Die Clipse in den angegebenen Abstän-
den in den Arbeitsplatten-Ausschnitt
einschlagen.
• Durch den horizontalen Anschlag ist keine
Höhenausrichtung erforderlich.
• Wichtig: der horizontale Anschlag der
Clipse muss bündig auf der Arbeitsplatte
aufl iegen. (Bruchgefahr vermeiden)
• Gemäß Abbildung die Kochfl äche links
anlegen (a), ausrichten (b) und einclipsen
(c).
• Zur Sicherung der Clipse können Schrau-
ben eingesetzt werden.
Wichtig:
Durch schiefe Aufl age oder Verspannen
besteht beim Einbau des Glaskeramik- Koch-
feldes Bruchgefahr!
Mindestabstand zu benachbarten Wänden
Ausfräsmaß
Kochfeldaussenmaß
Kabeldurchführung in Rückwand
Einbauhöhe
Lasche
• Das Kochfeld einsetzen und ausrichten.
• Von unten die Laschen mit Schrauben an
den vorgesehenen Befestigungslöchern
einsetzen, ausrichten und festziehen.
• Die Schrauben nur mit einem Schrau-
bendreher von Hand anziehen; keinen
Akkuschrauber verwenden.
• Auf die richtige Lage der Lasche bei dün-
nen Arbeitsplatten achten.
Wichtig:
Durch schiefe Aufl age oder Verspannen
besteht beim Einbau des Glaskeramik- Koch-
feldes Bruchgefahr!
Mindestabstand zu benachbarten Wänden
Ausfräsmaß
Kochfeldaussenmaß
Kabeldurchführung in Rückwand
Einbauhöhe
[mm]
[mm]
Typ
Typ

Montageanleitung
18
D
7.3 Elektrischer Anschluss
WARNUNG VOR ELEKTRISCHER
ENERGIE!
ES BESTEHT LEBENSGEFAHR!
In der Nähe dieses Symbols sind span-
nungsführende Teile angebracht. Abdeckun-
gen, die damit gekennzeichnet sind, dürfen
nur von einer anerkannten Elektrofachkraft
entfernt werden.
• Der elektrische Anschluss darf nur von einem autori-
sierten Fachmann vorgenommen werden!
• Die gesetzlichen Vorschriften und Anschlussbedingun-
gen des örtlichen Elektroversorgungsunternehmens
müssen vollständig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzu-
sehen, die es ermöglicht, das Gerät mit einer Kon-
takt-Öff nungsweite von mindestens 3 mm allpolig vom
Netz zu trennen. Als geeignete Trennvorrichtung gelten
LS-Schalter, Sicherungen und Schütze. Bei Anschluss
und Reparatur Gerät mit einer dieser Einrichtungen
stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er
bei Versagen der Zugentlastung erst nach den strom-
führenden Adern des Anschlusskabels auf Zug bean-
sprucht wird.
• Die überschüssige Kabellänge muss aus dem Einbau-
bereich unterhalb des Gerätes herausgezogen werden.
• Bitte beachten Sie, dass die vorhandene Netzspan-
nung mit der auf dem Typenschild übereinstimmt.
• Der vollständige Berührungsschutz muss durch den
Einbau sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der
Leistungselektronik führen.Anschlusswerte
Netzspannung: 380-415V 2N~, 50/60Hz
380-415V 3N~, 50/60Hz
Komponentennennspannung: 220-240V
Keine Anschlussleitung werkseitig vorhanden
• Zum Anschluss muss der Deckel der Anschlussdose
auf der Geräteunterseite gelöst werden, um an die
Anschlussklemme zu gelangen. Nach dem Anschluss
muss der Deckel wieder befestigt und die Anschlusslei-
tung mit der Zugentlastungsschelle gesichert werden.
• Die Anschlussleitung muss mindestens dem Typ H05
RR-F entsprechen.
Anschlussleitung werkseitig vorhanden
• Das Kochfeld ist werkseitig mit einer temperaturbestän-
digen Anschlussleitung ausgestattet.
• Der Netzanschluss wird gemäß dem Anschlussschema
vorgenommen, ausgenommen die Anschlussleitung ist
bereits mit einem Stecker ausgestattet.
• Wenn die Netzanschlussleitung dieses Gerätes be-
schädigt wird, muss sie durch eine besondere An-
schlussleitung ersetzt werden. Um Gefährdungen zu
vermeiden, darf dieses nur durch den Hersteller oder
seinen Kundendienst erfolgen.
Anschlussmöglichkeiten: 5-poliger Anschluss
* Achtung! Sonderanschluss 220 - 240 V 3~ !
** Diese Anschlussvariante ist in der Schweiz durch den SEV nicht zugelassen
Anschlussmöglichkeiten: 6-poliger Anschluss
* Achtung! Sonderanschluss 220 - 240 V 3~ !
** Diese Anschlussvariante ist in der Schweiz durch den SEV nicht zugelassen
braun
schwarz
blau
grün-gelb
braun
schwarz
blau
grün-gelb
braun
schwarz
braun
schwarz
blau
grün-gelb
grau
blau
grün-gelb
blau
blau
grau

Außerbetriebhame, Entsorgung
19
D
7.4 Technische Daten
Abmessungen Kochfeld
Höhe/ Breite/ Tiefe ....mm
45 x 600 x 520
Einbaumaße
Breite/ Tiefe. . . . . . . . . . . . . . mm 560 x 490
Kochzonen
vorne links . . . . . . . . . .Ø cm / kW
hinten links. . . . . . . . . .Ø cm / kW
hinten rechts . . . . . . . .Ø cm / kW
vorne rechts . . . . . . . . .Ø cm / kW
12; 21/ 2,2
14,5/ 1,2
17; 17 x 26,5/ 2,4
14,5/ 1,2
Kochfeld .................... kW 7,0
Abmessungen Kochfeld
Höhe/ Breite/ Tiefe ....mm
45 x 800 x 520
Einbaumaße
Breite/ Tiefe. . . . . . . . . . . . . . mm 750 x 490
Kochzonen
vorne links . . . . . . . . . .Ø cm / kW
hinten links. . . . . . . . . .Ø cm / kW
hinten rechts . . . . . . . .Ø cm / kW
vorne rechts . . . . . . . . .Ø cm / kW
12; 21/ 2,2
14,5/ 1,2
17; 17 x 26,5/ 2,4
18/ 1,8
Kochfeld .................... kW 7,6
7.5 Inbetriebnahme
Nach dem Einbau des Feldes und nach dem Anlegen der
Versorgungsspannung (Netzanschluss) erfolgt zuerst ein
Selbst-Test der Steuerung und es wird eine Serviceinfor-
mation für den Kundendienst angezeigt.
Wichtig: Zum Netzanschluss dürfen keine Gegenstände
auf den Touch-Control Sensortasten sein!
Mit einem Schwamm und Spülwasser kurz über die Ober-
fl äche des Kochfeldes wischen und anschließend trocken-
reiben.
8 Außerbetriebhame, Entsorgung
8.1 Außerbetriebnahme
Wenn das Gerät eines Tages ausgedient hat, erfolgt die
Außerbetriebnahme.
• Schalten Sie die Sicherung in der Hausinstallation aus,
um Stromschlaggefahr zu vermeiden.
• Entsorgen Sie das Kochfeld nach dem Ausbau umwelt-
gerecht.
8.2 Verpackungs-Entsorgung
Entsorgen Sie die Transportverpackung möglichst umwelt-
gerecht. Das Rückführen der Verpackungsmaterialien in
den Materialkreislauf spart Rohstoff e und verringert das
Müllaufkommen.
8.3 Altgeräte-Entsorgung
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem Sammelpunkt
für das Recycling von elektrischen und elektro-
nischen Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere Informationen über
das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie
das Produkt gekauft haben.

General
20
GB
Contents 1 General
1.1 For your information...
Please read this manual carefully before using your appli-
ance. It contains important safety advice; it explains how to
use and look after your appliance so that it will provide you
with many years of reliable service.
Should a fault arise, please fi rst consult the section on
“What to do if trouble occurs?”. You can often rectify minor
problems yourself, thus saving unnecessary service costs.
Please keep this manual in a safe place Please pass this
manual on to new owners for their information and safety.
1.2 Intended use
The hob is to be used solely for preparing food in the
home or in other environments. Similar environments:
• Using the hob in shops, offi ces and other similar wor-
king environments
• Using the hob in agricultural enterprises
• Use of the hob by customers in hotels, motels and
other typical living environments
• Use of the hob by B & Bs
• It may not be used for any other purpose and may only
be used under supervision.
1 General ........................................................................20
1.1 For your information... ............................................20
1.2 Intended use ..........................................................20
2 Safety Instructions and Warnings ...........................21
2.1 For connection and operation ................................21
2.2 General information on the hob .............................21
2.3 For persons ............................................................22
2.4 Explanation for symbols and indications ...............23
3 Appliance description ...............................................24
3.1 Operating the hob with the sensor keys ................25
3.2 Worth knowing about the slider (sensorfi eld) ........25
4 Operation ....................................................................26
4.1 Operation time limit ................................................26
4.2 Other functions.......................................................26
3.3 How to cut power consumption .............................26
3.4 Power settings .......................................................26
3.5 Residual heat display .............................................26
4.3 Operating the keys .................................................27
4.4 Switching on the hob and cooking zones ..............27
4.5 Switching off a cooking zone .................................27
4.6 Switching off the hob .............................................27
4.7 Stop function ..........................................................28
4.8 Recall function .......................................................28
4.9 Childproof lock .......................................................29
4.10 Keep-warm function .............................................29
4.11 Automatic switch-off (timer) ................................30
4.12 Minute minder (egg timer) ...................................30
4.13 Automatic boost function .....................................31
4.14 Switching on the second element ........................31
5 Cleaning and care ......................................................32
5.1 Glass ceramic hob .................................................32
5.2 Specifi c soiling .......................................................32
6 What to do if trouble occurs? ...................................33
7 Instructions for assembly .........................................34
7.1 Safety instructions for kitchen unit fi tters ...............34
7.2 Installation ..............................................................34
7.3 Electrical connection ..............................................36
7.4 Technical Data .......................................................37
7.5 Initial operation .......................................................37
8 Decommissioning and disposal of the appliance ..37
8.1 Switching the appliance off completely .................37
8.2 Disposing of the packaging ...................................37
8.3 Disposing of old appliances ...................................37
