Mod. HN535 - HN545 - HN560
HORNO - ROTISSERIE
FORNO - RÔTISSERIE
OVEN - ROTISSERIE
FOUR - RÔTISSERIE
FORNO - RÔTISSERIE
OFEN - ROTISSERIE

2
DATOS TÉCNICOS • DADOS TECNICOS • TECHNICAL DATA
Mod. HN535 230 V~ 50 Hz 1.600 W
Mod. HN545 230 V~ 50 Hz 2.000 W
Mod. HN560 230 V~ 50 Hz 2.000 W
1
7
3
9
5
11
2
8
4
10
6
12
Los textos, fotos, colores, figuras y datos corresponden al nivel técnico del momento en que se han impreso. Nos
reservamos el derecho a modificaciones, motivadas por el desarrollo permanente de la técnica en nuestros productos.

3

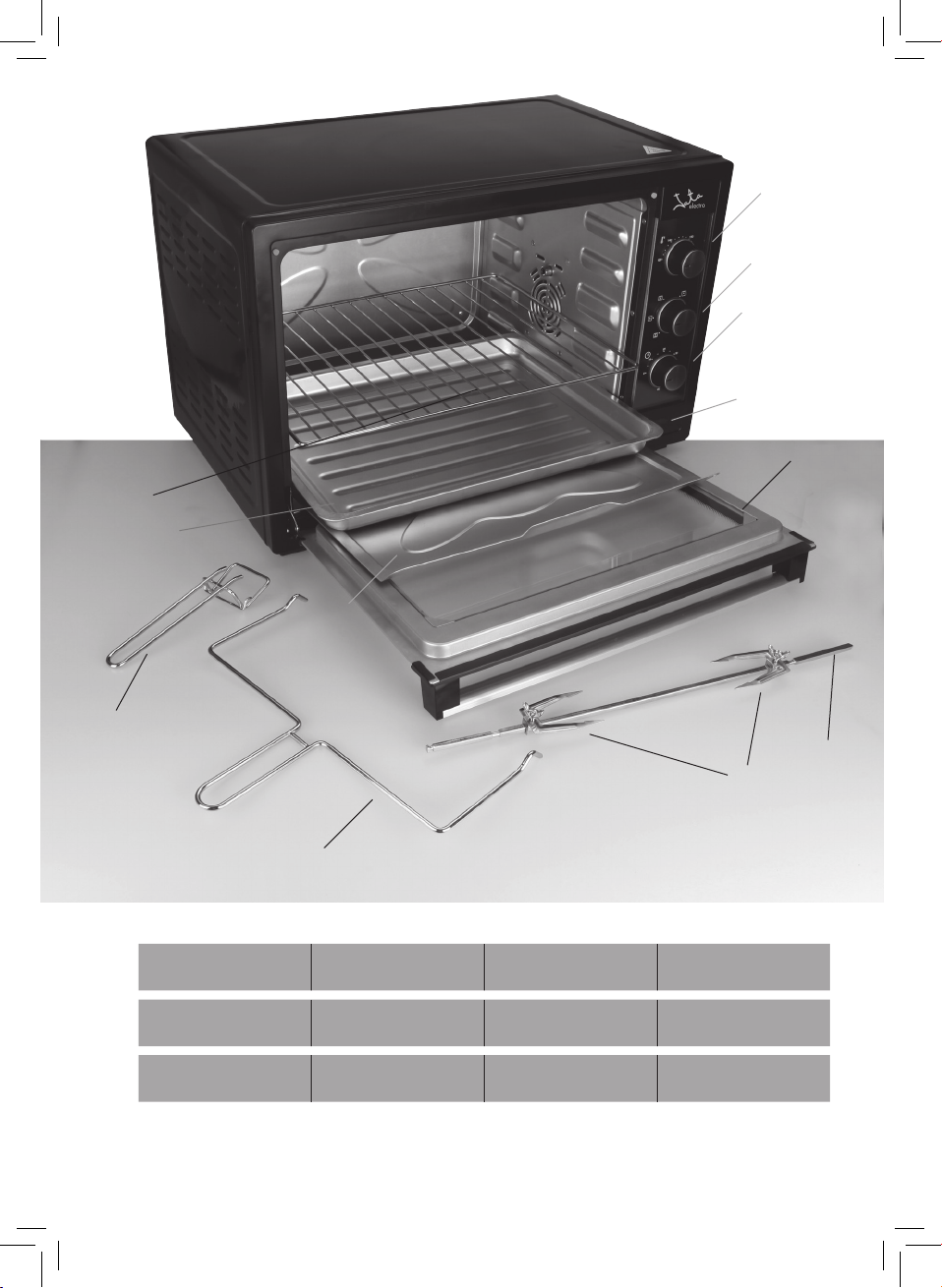

COMPONENTES PRINCIPALES
1. Mando regulador de temperatura.
2. Selector de funciones.
3. Indicador luminoso.
4. Mando temporizador.
5. Puerta.
6. Parrilla.
7. Bandeja.
8. Bandeja recogegrasas.
9. Varilla asado pollos.
10. Pinchos.
11. Asa extracción varilla.
12. Asa extracción bandeja y parrilla.
MAIN COMPONENTS
1. Temperature regulation knob.
2. Function selector.
3. Indicator light.
4. Timer knob.
5. Door.
6. Grill grid.
7. Tray.
8. Grease collector tray.
9. Rotisserie accessory.
10. Spikes.
11. Rotary stick handle.
12. Tray and grid removal handle.
COMPONENTI PRINCIPALI
1. Regolatore della temperatura.
2. Selettore delle funzioni.
3. Indicatore luminoso.
4. Telecomando temporizzatore.
5. Porta.
6. Grigila.
7. Vassoio.
8. Vassoio raccogligrasso.
9. Accessorio cozione pollo.
10. Forchettine.
11. Base estrazione accessorio.
12. Manico di estrazione teglia e griglia.
PRINCIPAIS COMPONENTES
1. Botão regulador de temperatura.
2. Selector de funções.
3. Indicador luminoso.
4. Botão temporizador.
5. Porta.
6. Tabuleiro assador.
7. Grelha.
8. Bandeja para recolha de gorduras.
9. Vara para assar frangos.
10. Ganchos.
11. Pega para extrair a vara.
12. Pega para extracção da tabuleiro e da grelha.
PRINCIPAUX COMPOSANTS
1. Commande de réglage de température.
2. Sélecteur de fonctions.
3. Indicateur lumineux.
4. Commande temporisateur.
5. Porte.
6. Grill.
7. Plateau.
8. Lèchefrite.
9. Broche.
10. Fourchettes.
11. Poignée extraction broche.
12. Anse extraction plateau et grill.
COMPONENTI PRINCIPALI
1. Temperaturregler
2. Funktionsauswahl
3. Kontrollleuchte
4. Zeitschaltuhr
5. Gerätetür
6. Backrost
7. Backblech
8. Auffangschale für Fett und Öl
9. Spieß zum Braten von Hähnchen
10. Spießklammern
11. Griff zum Herausziehen des Spießes
12. Blech- und Rostausheber
9

4
ESPAÑOL
ATENCIÓN
• Lea atentamente estas instrucciones antes de poner
en funcionamiento el aparato y guárdelas para
futuras consultas.
• Este aparato pueden utilizarlo niños con edad de
8 años y superior y personas con capacidades
físicas, sensoriales o mentales reducidas o falta
de experiencia y conocimiento, si se les ha dado
la supervisión o instrucción apropiadas respecto
al uso del aparato de una manera segura y
comprenden los peligros que implica.
• No deje al alcance de los niños bolsas de plástico
o elementos del embalaje. Pueden ser fuentes
potenciales de peligro.
• Antes de conectar el horno compruebe que el
voltaje indicado en la placa de características y el
de su casa coinciden.
• Verique que la base del enchufe disponga de una
toma de tierra adecuada.
• Nunca sumerja el aparato en agua.
• La temperatura de las supercies accesibles puede
ser elevada cuando el aparato está funcionando.
Evite el contacto con las mismas durante su
funcionamiento y posterior enfriamiento.
• Sitúe el horno sobre supercies planas y resistentes
al calor.
• Manténgalo alejado de cortinas, líquidos u otros
materiales inamables.
• ATENCIÓN: Supercie caliente.

5
• No coloque el cable de conexión sobre la carcasa
caliente del aparato.
• Debe vigilarse que los niños no jueguen con el
aparato. Mantenga el horno fuera de su alcance.
• Mantenga el aparato y su cable fuera del alcance
de los niños menores de 8 años.
• Este aparato no está destinado a ser puesto en
funcionamiento por medio de un temporizador
externo o un sistema separado de control remoto.
• Es absolutamente normal que el aparato pueda
desprender algo de humo durante las primeras
utilizaciones debido a los protectores empleados en
el proceso de fabricación del producto.
• Este aparato ha sido diseñado para uso
exclusivamente doméstico.
• La limpieza y el mantenimiento a realizar por el
usuario no deben realizarlos los niños, a menos que
sean mayores de 8 años y estén bajo supervisión.
• Si el cable de alimentación del aparato se
deteriorase, debe ser sustituido por un Servicio
Técnico Autorizado.
INSTRUCCIONES DE USO
•Dependiendodeltipodecocinadoquevayaaefectuar,coloquelaparrilla(6)olabandeja(7)enuna
uotraalturaconelobjetodequelosalimentosquedenmáscercaomásalejadosdelasresistencias
superioresoinferiores.
•Esaconsejabletenersiemprelabandejarecogegrasas(8)colocadaenlaparteinferiordelhorno
debajodelasresistencias.
•Conecteelaparatoalared.
•Elijamedianteelselectordefunciones(2)eltipodefuncionamientodelhorno,teniendoencuenta
que:
-Posición0:Apagado.
-Posición :Calientanlasresistenciasinferioresysuperiores+convección.
-Posición :Solocalientanlasresistenciassuperiores+convección.
-Posición :Calientanlasresistenciassuperioreseinferiores.
•Gireelmandoreguladordetemperatura(1)alaposicióndeseadadependiendodelosalimentos
quevayaacocinar.Engeneralesaconsejablecolocarloenposiciónmáxima(230ºC)conelndeque

6
elhornocojaprontotemperaturasuciente.Posteriormentepuedecolocarelmandoenlaposición
correspondientealatemperaturaqueconsidereapropiada.
•A continuación gire el mando del temporizador (4) para elegir el tiempo de funcionamiento
deseado,(máximo60minutos).Alefectuarestaoperaciónelindicador(3)seiluminaráyelhorno
iniciarásucalentamiento.Tambiénseiluminaráelinteriordelhorno.
•Cuando el aparato haya alcanzado la temperatura seleccionada el indicador (3) se apagará.
Introduzcaentonceslosalimentos.
•Durante el período de funcionamiento el indicador (3) se iluminará y se apagará de forma
intermitente indicando que el aparato conecta y desconecta manteniendo así constante la
temperaturaseleccionada.
•El horno se desconectará automáticamente cuando haya transcurrido el tiempo programado.
Cuandoestosucedasonaráunaseñalacústica.
•Si desea interrumpir el funcionamiento del horno antes de que el tiempo seleccionado acabe,
coloqueelselectordefunciones(2)enposición0.
•Paraextraerlabandeja(7)olaparrilla(6)utiliceelasa(12)paraevitarquemaduras.
ASADO DE POLLOS
•Paselavarilla(9)porelpollo.
•Fijeelpolloconlospinchos,asegurándosedequequedebiencentradoyatornillelospinchosala
varilla.
•Introduzcalavarillaconelpollo.Encaje el extremo redondeado de la varilla en el agujero del lado
derecho y desplácela hacia el soporte del lado izquierdo. Encaje la ranura del extremo de la varilla
en el soporte.
•Medianteelselectordefuncioneselijaunadelassiguientesposiciones.Entodasellassiempregirará
lavarilla.
-Posición :Calientanlasresistenciassuperiores.
-Posición :Calientanlasresistenciassuperioreseinferiores+convección.
•Pararetirarlavarillaconelpolloutiliceelasadeextracción(11).
MANTENIMIENTO Y LIMPIEZA
•Antesdeprocederasulimpiezaasegúresedequeelaparatoestádesconectadodelared.
•Paraefectuarlalimpiezainteriornodejequeelhornoseenfríetotalmente.Esmásfácillimpiarlo
cuandoaúnestátemplado.
•No utilice en su limpieza productos químicos o abrasivos, estropajos metálicos, etc. que puedan
deteriorarlassuperciesexteriores.Empleeunpañoligeramentehumedecido.
•Parasulimpiezainteriorpuedeusarunpañosuaveconagua,yencasonecesariounpocodejabón.
•Losaccesoriossepuedenlimpiarconaguayjabónprocurandoaclararbienacontinuación.
PROTECCIÓN DEL MEDIO AMBIENTE
•Ensucalidaddeconsumidor, cuandodeseedesprendersedelaparatodeposíteloparasu
posteriortratamientoenuncentroderecogidaderesiduosocontenedordestinadoatal
n.
•Nuncalo tire a labasura.Deestamaneraestarácontribuyendo al cuidado y mejora del
medioambiente.

7
