Jenn-Air JS42NXFXDW User manual

BUILT-IN REFRIGERATOR
ARMOIRE-STYLE DOOR PANEL KIT
INSTALLATION INSTRUCTIONS
REFRIGERADOR EMPOTRADO
JUEGO DE PANELES PARA LA PUERTA ESTILO ARMARIO
INSTRUCCIONES DE INSTALACIÓN
RÉFRIGÉRATEUR ENCASTRÉ
ENSEMBLE DE PANNEAUX POUR PORTE DE STYLE
ARMOIRE INSTRUCTIONS D'INSTALLATION
W10295557C

2
TABLE OF CONTENTS
ARMOIRE KIT SAFETY ............................................................................... 3
INSTALLATION REQUIREMENTS ............................................................. 3
Tools and Parts......................................................................................... 3
Plan the Installation................................................................................... 4
Opening Requirements............................................................................. 4
Cabinet and Panel Installation Options.................................................... 4
Fully Integrated Installation Requirements ............................................... 5
Custom Overlay Panels ............................................................................ 6
Overlay Panel Dimensions ........................................................................ 6
MODIFICATIONS FOR AN ARMOIRE KIT INSTALLATION..................... 8
Top Grille................................................................................................... 8
Install Refrigerator..................................................................................... 8
Install Grille Panel ..................................................................................... 8
Prepare Custom Wood Door Panels........................................................ 9
Complete Installation................................................................................ 9
ÍNDICE
SEGURIDAD DEL JUEGO ESTILO ARMARIO ......................................10
REQUISITOS DE INSTALACIÓN..............................................................10
Piezas y herramientas.............................................................................10
Planee la instalación ............................................................................... 11
Requisitos para la abertura.....................................................................11
Opciones para la instalación del armario y los paneles......................... 11
Requisitos para la instalación completamente incorporada..................12
Paneles recubiertos a la medida ............................................................13
Dimensiones de los paneles recubiertos ...............................................13
MODIFICACIONES PARA LA INSTALACIÓN
DEL JUEGO TIPO ARMARIO ................................................................... 15
Rejilla superior ........................................................................................ 15
Instalación del refrigerador..................................................................... 15
Instalación del panel de la rejilla............................................................. 15
Preparación de los paneles de madera a la medida para la puerta...... 16
Complete la instalación .......................................................................... 16
TABLE DES MATIÈRES
SÉCURITÉ DE L'ENSEMBLE DE L'ARMOIRE........................................17
EXIGENCES D'INSTALLATION................................................................17
Outillage et pièces ..................................................................................17
Planification de l'installation ...................................................................18
Exigences d’ouverture ............................................................................18
Options d’installation du placard et du panneau ...................................18
Exigences d’une installation intégrée..................................................... 19
Panneaux décoratifs sur mesure............................................................ 20
Dimensions des panneaux décoratifs .................................................... 21
MODIFICATIONS POUR UNE INSTALLATION EN ARMOIRE22
Grille supérieure...................................................................................... 22
Installation du réfrigérateur..................................................................... 23
Installation du panneau de grille............................................................. 23
Préparation des panneaux de porte en bois personnalisés .................. 23
Achever l’installation............................................................................... 23

3
ARMOIRE KIT SAFETY
INSTALLATION REQUIREMENTS
The Armoire-Style Door Panel Kit for fully integrated Jenn-Air
refrigerators enables full-height custom door panels with a hidden
top panel for the ultimate in integrated design.
IMPORTANT:
■These instructions will guide you in preparing your built-in
refrigerator for an armoire installation. They are intended to
supplement the Installation Instructions provided with your
refrigerator not replace them.
■These instructions are intended as a general guide only and
do not supersede any national or local codes in any way.
Compliance with all local, state or national codes pertaining to
this type of installation should be determined prior to
installation.
Tools and Parts
Assemble the required tools and parts before starting installation.
Read and follow the instructions provided with any of the required
tools listed here. Proper installation is your responsibility.
Tools Needed:
Parts Supplied with Armoire Kit:
Parts Supplied with Refrigerator - Used in Armoire
Installation:
Parts Supplied with Refrigerator - Not Used in Armoire
Installation (these parts can be discarded):
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
■Cordless drill
■Drill bits
■Two adjustable
wrenches
■Phillips screwdriver
■Small level
■Appliance dolly
■³⁄₃₂" Hex key
(panel kits only)
■¹¹⁄₃₂" Nut driver
■³⁄₈" and ¹⁄₂" Open-end
wrenches
■⁵⁄₃₂" and ³⁄₁₆" Hex key
■¹⁄₄" and ⁵⁄₁₆" Socket
drivers
■Tape measure
■Utility knife
■Tape (painters)
■Grille Assembly ■Grille Bracket Assembly
■Instructions
■All hardware
■Drawer panel bracket
■Panel top bracket
■Hinge cover trim (RC and FC)
■Side trim
■Handle side door trim
■Installation block
■Panel templates
■Standard grille bracket ■“L” brackets
■Integrated grille bracket ■Grille trim

4
Plan the Installation
Plan your installation using these instructions in conjunction with
the Installation Instructions provided with the refrigerator.
Modifications must be made to the refrigerator to accommodate
the armoire cabinet.
Required parts
■One of the following built-in refrigerator models:
Side by Side: JS42NXFXDW, JS48NXFXDW
36" Bottom Mount: JB36NXFXLW, JB36NXFXRW
42" French Door Bottom Mount: JF42NXFXDW
■Accessory Armoire-Style Door Panel Kit which includes (Grille
Assembly and Grille Bracket Assembly)
■Custom Panels
Opening Requirements
IMPORTANT:
■An Armoire installation requires an open soffit. For a fully
integrated installation, a minimum of 6" (15.24 cm) of open
space above the refrigerator is required. See “Fully Integrated
Installation.” Anti-tip boards are required. See “Install Anti-Tip
Boards” in the Installation Instructions provided with the
refrigerator for more information.
■The width of the opening, from side to side, must be as
specified for your model, for at least 2" (5.08 cm) back from
the face of the cabinet. If your opening does not meet this
requirement, you will need to make modifications.
■The depth of the opening from the front of the cabinet to the
back wall must be 25" (63.5 cm) minimum to achieve a flush
installation.
■A grounded 3 prong electrical outlet should be placed within
4" (10.2 cm) of the right side cabinets or end panel. See
“Electrical Requirements” in the Installation Instructions
provided with the refrigerator.
■The water shutoff should be located in the base cabinets on
either side of the refrigerator or some other easily accessible
area. If the water shutoff valve is not in the cabinets, the
plumbing for the water line can come through the floor. See
“Water Supply Requirements” in the Installation Instructions
provided with the refrigerator.

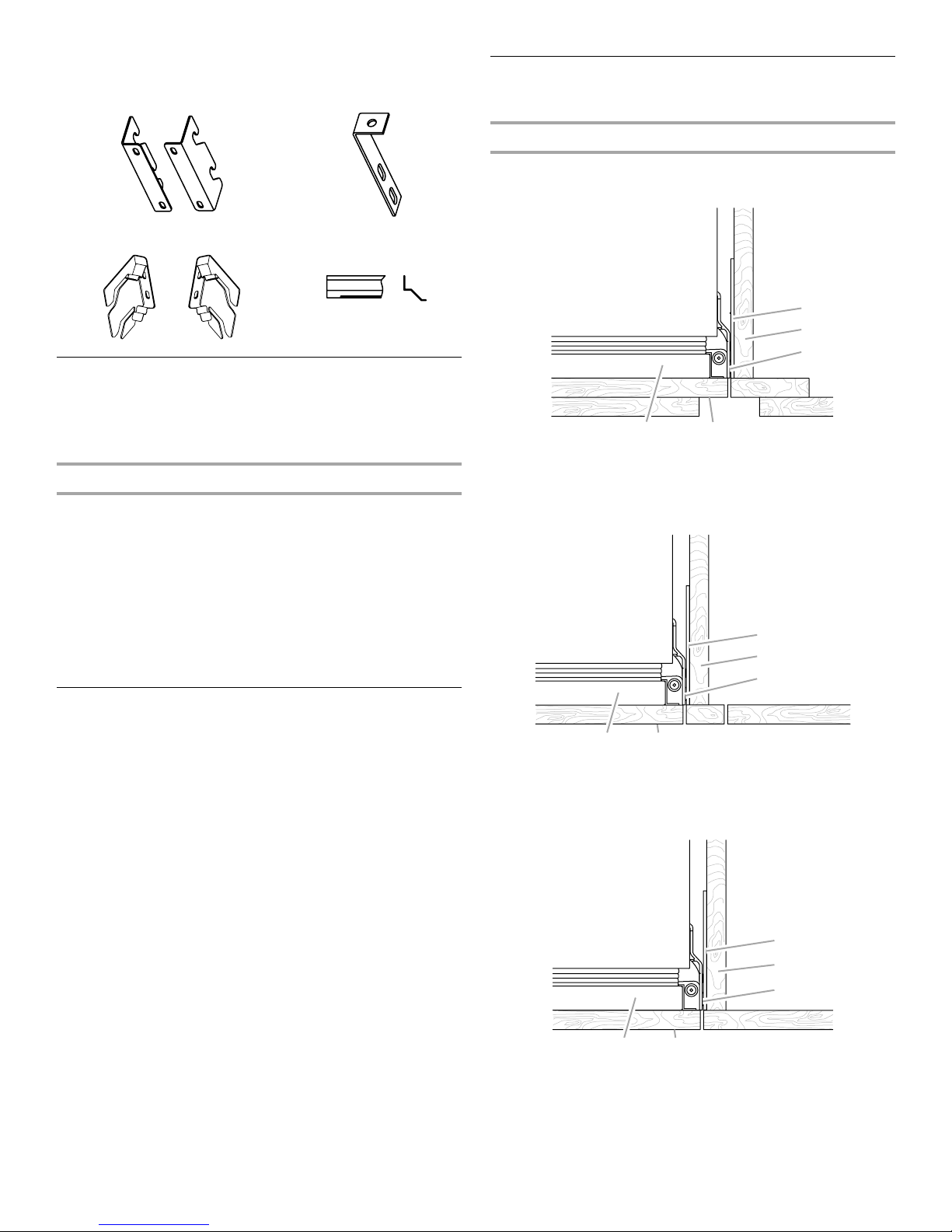

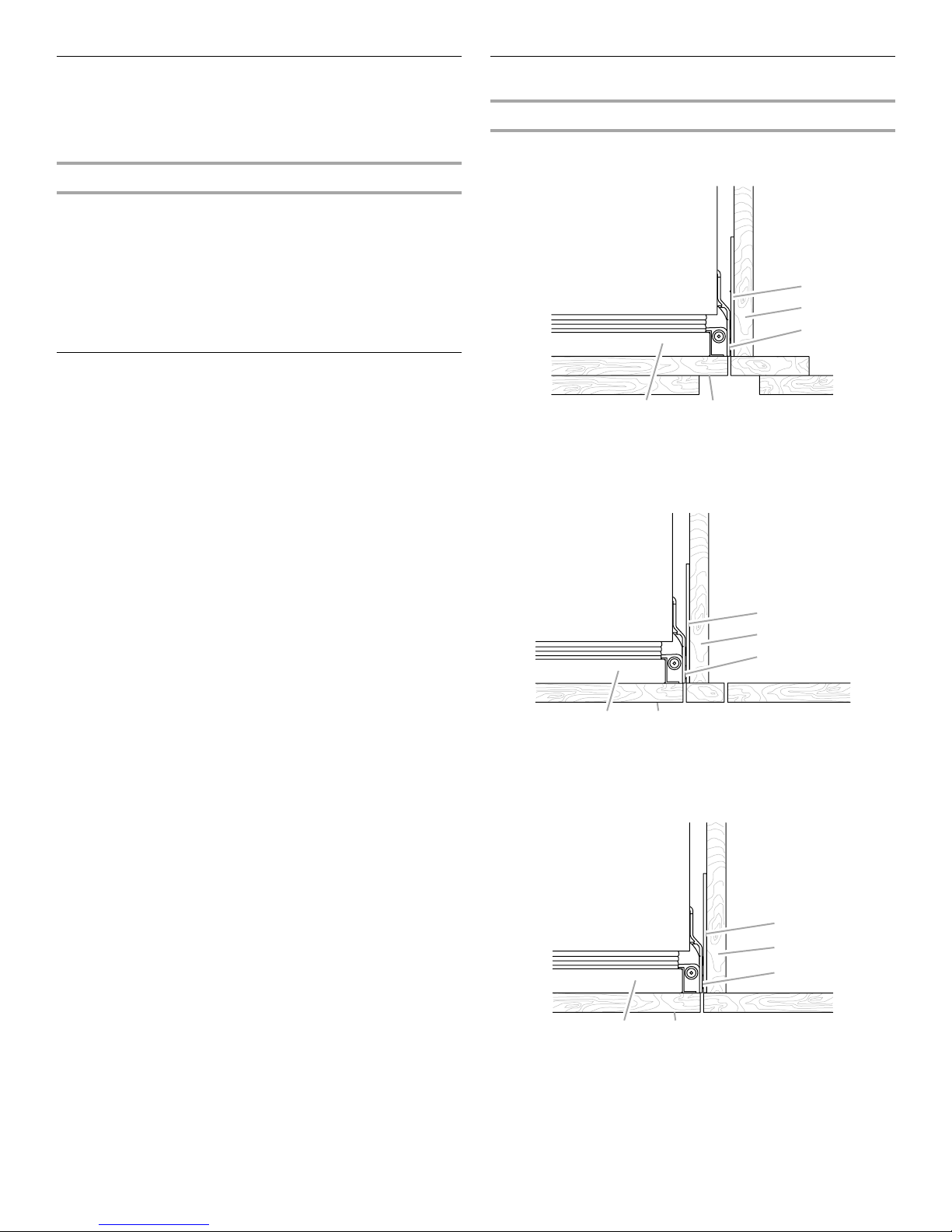

Cabinet and Panel Installation Options
Cabinet Depth - 25" (63.5 cm)
Framed Cabinetry
Top View - Overlay
Top View - Inset
Frameless Cabinetry
A. Refrigerator door
B. Overlay panel
C. Side trim
D. Adjacent cabinet
E. Grille bracket
A. Refrigerator door
B. Overlay panel
C. Side trim
D. Adjacent cabinet
E. Grille bracket
A. Refrigerator door
B. Overlay panel
C. Side trim
D. Adjacent cabinet
E. Grille bracket
A B
E
D
C
A B
E
D
C
A B
E
D
C

5

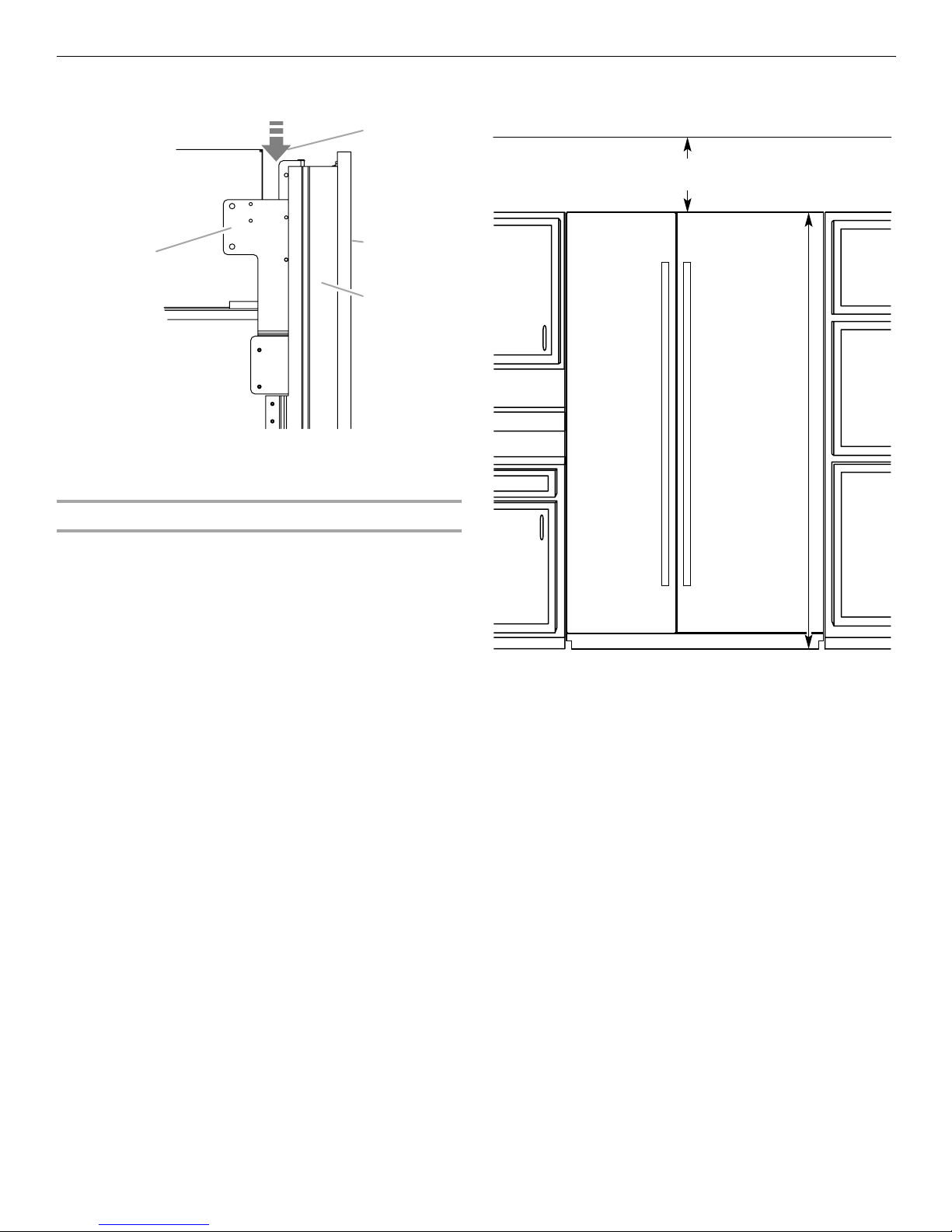

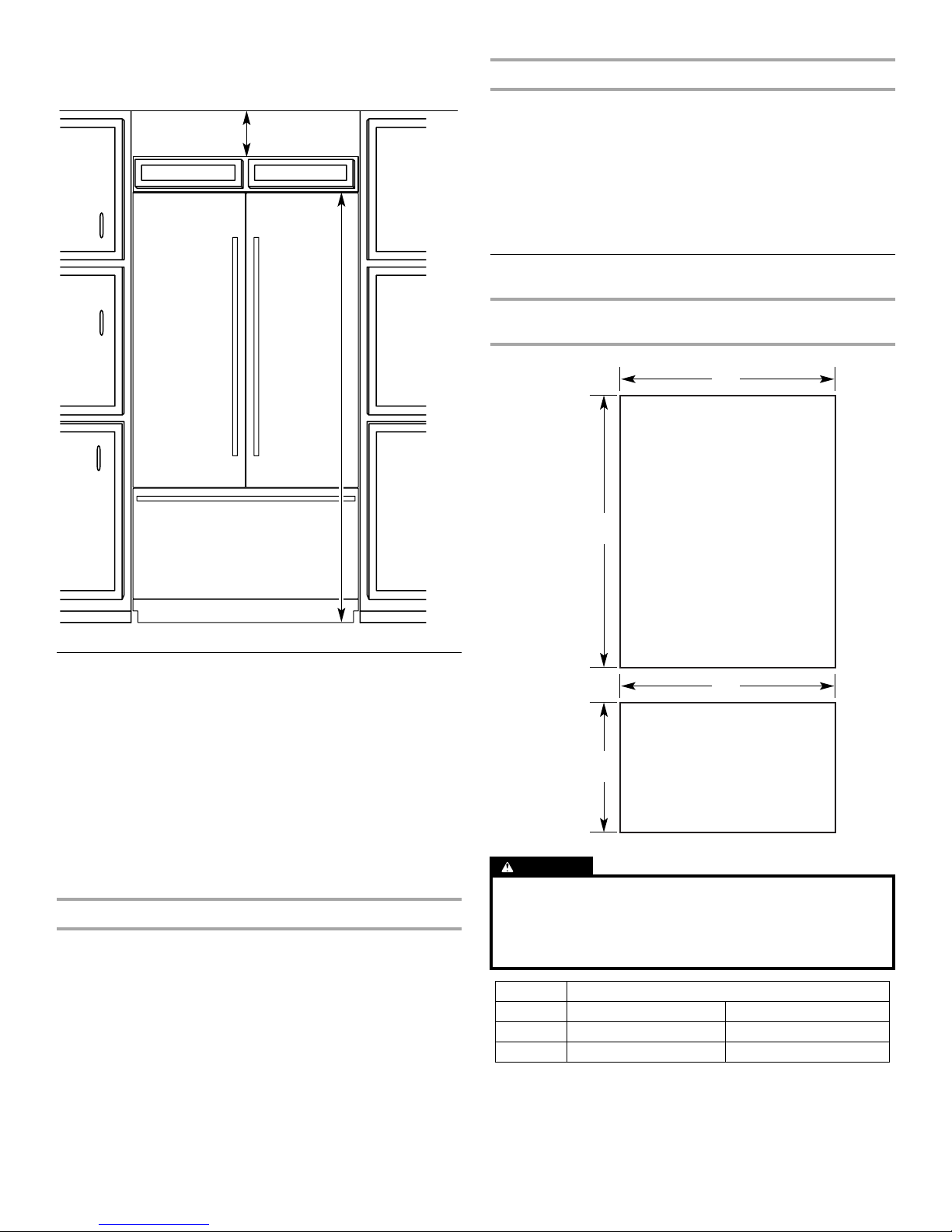

Fully Integrated Installation Requirements
Top Grille - Side View
Airflow Venting Requirements
IMPORTANT:
■Fully integrated installations require a minimum of 6"
(15.24 cm) of open space above the refrigerator. This space
must not be blocked in any way, including soffits.
■Bottom Mount, French-Door Bottom Mount and Side by Side
models may be installed using either Option 1 or Option 2.
Only Side by Side and French-Door Bottom Mount models are
shown.
Option 1 - Open to Ceiling (all models)
Option 2 - False Front (cabinet face only) (all models)
A. Grille bracket assembly
B. Airflow
C. Door panel
D. Side trim
B
D
C
A
6" (15.24 cm)
min.
84"
(213.4 cm)
6" (15.24 cm)
min.
84"
(213.4 cm)

6
Custom Overlay Panels
Custom overlay panels allow you to blend the exterior of your
refrigerator into the overall kitchen décor and to use custom
handles for additional design flexibility.
In some cases, your cabinet manufacturer may choose to work
with one panel routed for the different dimensions. Follow these
panel dimension and placement instructions to be sure that the
custom overlay panels will fit properly.
IMPORTANT:
■This installation does not require filler or backer panels.
■The required thickness for all panels is ³⁄₄" (1.91 cm).
Bottom Mount
■For 36" (91.4 cm) models, the weight of the refrigerator door
overlay panel cannot exceed 60 lbs (27.2 kg) and the freezer
drawer overlay panel cannot exceed 25 lbs (11.3 kg).
■For 42" (106.7 cm) models, the weight of the refrigerator door
overlay panel cannot exceed 38 lbs (17.2 kg) and the freezer
drawer overlay panel cannot exceed 30 lbs (13.6 kg).
■For both models, the weight of the top grille overlay panel
cannot exceed 7 lbs (3.2 kg) for both models.
Side by Side
■The weight of the refrigerator door overlay panel cannot
exceed 66 lbs (29.9 kg) for 48" models or 65 lbs (29.5 kg) for
42" models.
■The weight of the freezer door overlay panel cannot exceed
50 lbs (23 kg) for 48" models or 49 lbs (22.2 kg) for 42"
models.
■The weight of the top grille overlay panel cannot exceed 8 lbs
(3.6 kg) for 48" models or 7 lbs (3.2 kg) for 42" models.

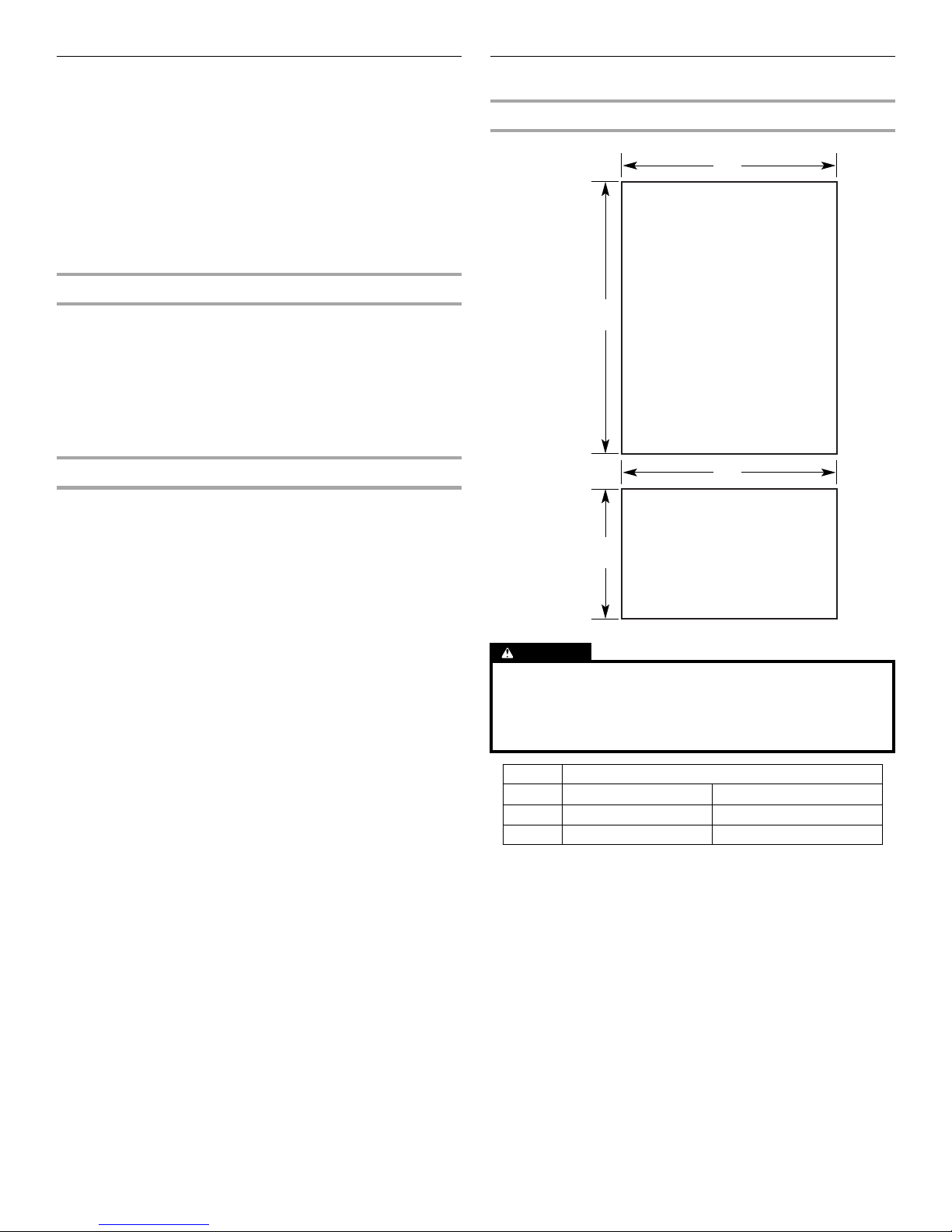

Overlay Panel Dimensions
36" (91.4 cm) Model - Door and Drawer Panels
Model 36" Bottom-Mount
Reveal ³⁄₈"¹⁄₈"
A35¹⁄₄" (89.54 cm) 35³⁄₄" (90.81 cm)
B35¹⁄₄" (89.54 cm) 35³⁄₄" (90.81 cm)
A
B
59¹⁄₈"
(150.2 cm)
20¹⁄₂"
(52.07 cm) FREEZER DRAWER PANEL
Maximum Weight: 25 lbs (11.34 kg)
REFRIGERATOR DOOR PANEL
Maximum Weight: 60 lbs (27.2 kg)
Pinch Hazard
Installation of door panels with less than a ³⁄₈" (0.95 cm) gap
between the door panel and the adjacent cabinet increases
the risk of potential pinching.
CAUTION

7

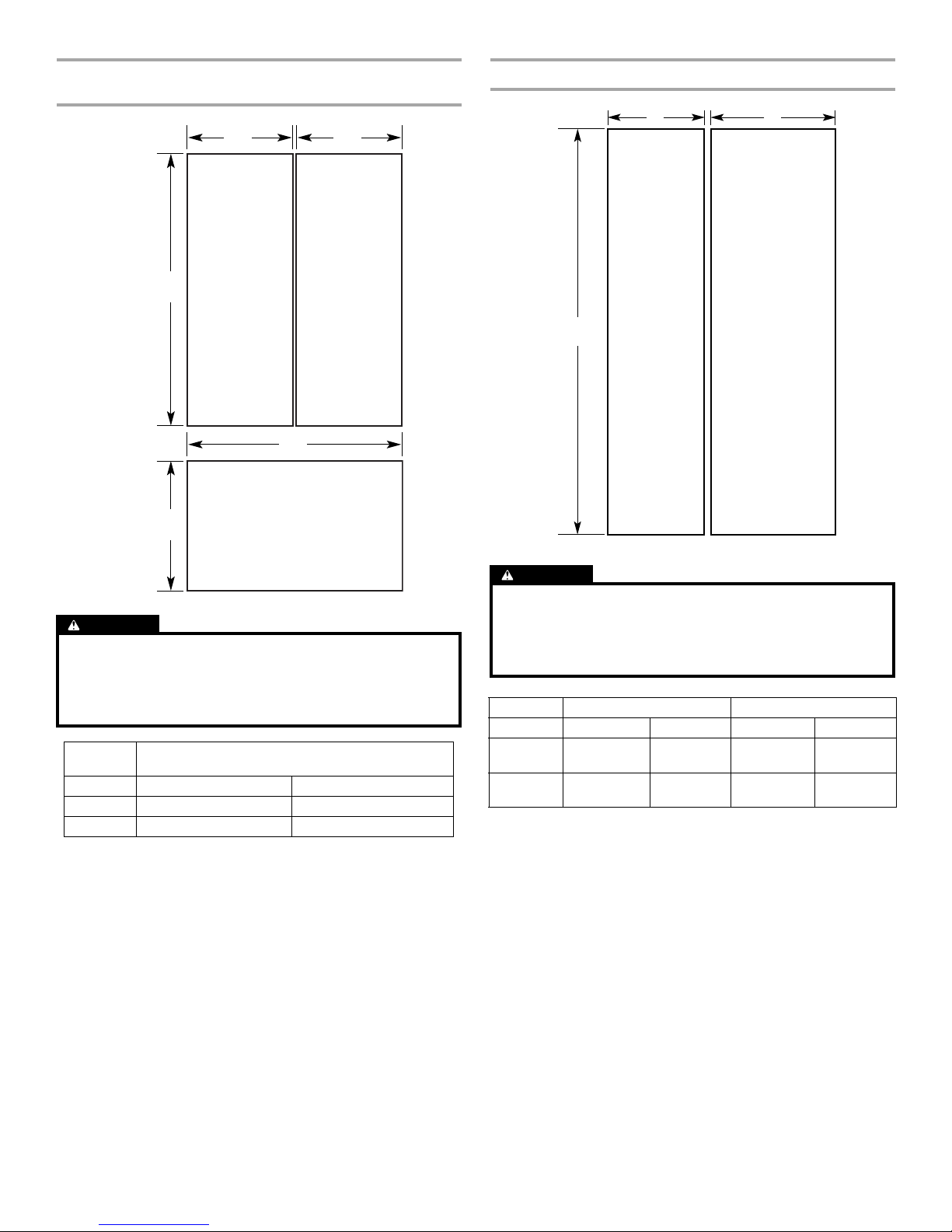

42" (106.7 cm) Model - Door and Drawer Panels Side by Side - Door Panels
Model 42" French Door Bottom-Mount
Reveal ³⁄₈"¹⁄₈"
A20⁹⁄₁₆" (52.23 cm) 20¹³⁄₁₆" (52.86 cm)
B41¹⁄₄" (104.76 cm) 41³⁄₄" (106.05 cm)
A
B
59¹⁄₈"
(150.2 cm)
20¹⁄₂"
(52.07 cm) FREEZER DRAWER PANEL
Maximum Weight: 30 lbs (13.6 kg)
REFRIGERATOR
DOOR PANEL
Maximum Weight:
38 lbs (17.2 kg)
A
REFRIGERATOR
DOOR PANEL
Maximum Weight:
38 lbs (17.2 kg)
Pinch Hazard
Installation of door panels with less than a ³⁄₈" (0.95 cm) gap
between the door panel and the adjacent cabinet increases
the risk of potential pinching.
CAUTION
Model 42 48
Reveal ³⁄₈"¹⁄₈"³⁄₈"¹⁄₈"
A17⁹⁄₁₆"
(44.61 cm) 17¹³⁄₁₆" (45.24 cm) 20¹⁄₁₆" (50.96 cm) 20⁵⁄₁₆" (50.17 cm)
B23⁹⁄₁₆"
(59.85 cm) 23¹³⁄₁₆" (60.48 cm) 27¹⁄₁₆" (68.74 cm) 27⁵⁄₁₆" (69.37 cm)
B
A
Freezer
Door Panel
42" Model
Max. Weight
49 lbs (22.2 kg)
48" Model
Max. Weight
50 lbs (23 kg)
Refrigerator
Door Panel
42" Model
Max. Weight
65 lbs (29.5 kg)
48" Model
Max. Weight
66 lbs (29.9 kg)
81"
(205.7 cm)
Pinch Hazard
Installation of door panels with less than a ³⁄₈" (0.95 cm) gap
between the door panel and the adjacent cabinet increases
the risk of potential pinching.
CAUTION

8

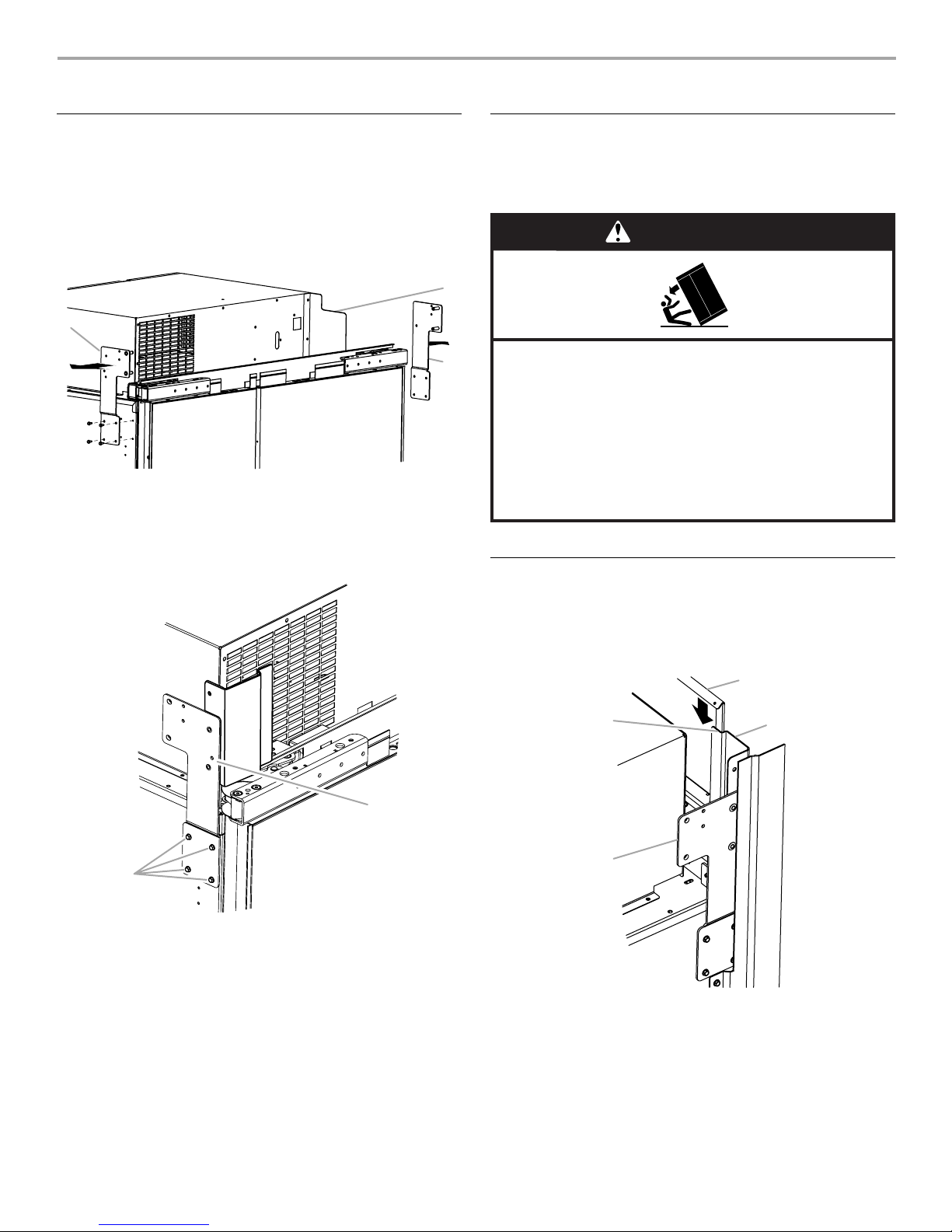

MODIFICATIONS FOR AN ARMOIRE KIT INSTALLATION
Top Grille
1. Remove the four screws fastening each mounting plate to the
sides of the refrigerator. Discard the mounting plates but keep
the screws for attaching the two grille bracket assemblies
provided in this kit.
2. Remove the two screws fastening the air divider to the unit
housing. Discard the air divider, but replace the screws into
the holes from where they were removed.
3. Align the four holes in a grille bracket assembly with the four
holes in a cabinet side, as shown. Using the screws removed
in Step 1, attach the grille bracket assembly.
4. Repeat steps 2 and 3 to install the other grille bracket
assembly to the opposite side of the refrigerator.
Install Refrigerator
IMPORTANT: Follow the “Installation Instructions” in the
“Installation Guide” provided with your refrigerator.
1. Plug refrigerator into grounded 3 prong outlet.
2. Move the refrigerator to its final location.
Install Grille Panel
1. Position the armoire grille panel between the grille brackets on
each side of the cabinet.
2. Slide the grille panel down until the top of the grille panel
hangs on top of the offsets of the grille brackets.
A. Grille bracket mounting plate
B. Air divider
C. Grille bracket mounting plate
A. Grille bracket assembly
B. Screws
A
C
B
A
B
A. Offset in bracket
B. Grille
C. Grille bracket
D. Grille bracket assembly
WARNING
Tip Over Hazard
Refrigerator is top heavy and tips easily when not
completely installed.
Keep doors taped closed until refrigerator is
completely installed.
Use two or more people to move and install
refrigerator.
Failure to do so can result in death or serious injury.
B
C
A
D

9

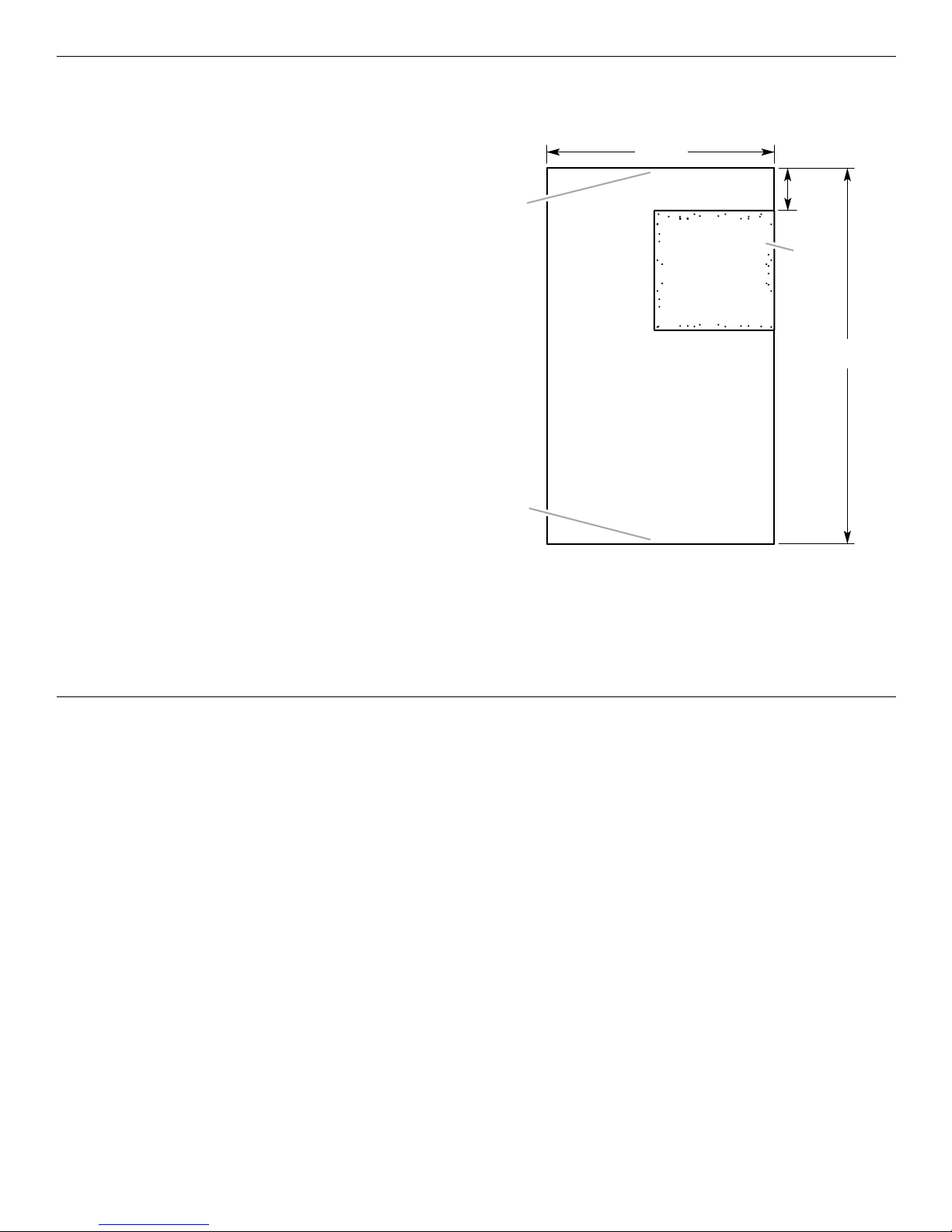

Prepare Custom Wood Door Panels
IMPORTANT: For an armoire installation, before drilling holes
along the top edge(s) of the custom door panel(s), you must
adjust the placement of the drilling template (provided with the
refrigerator).
NOTES:
■No template adjustment is needed for the bottom edge of the
door panel(s).
■No template adjustment is needed for the custom freezer
drawer panel.
1. Align the drilling template on the back of the custom door
panel so that the top of the template is offset 6⁵⁄₈" (16.8 cm)
from the top of the door panel.
NOTE: The only offset dimension is the 6⁵⁄₈" (16.8 cm) offset
from the top of the door panel.
2. Continue to use the template as you normally would along the
bottom, handle side of the door panel.
Complete Installation
IMPORTANT: Return to the instructions provided with your refrigerator to complete the installation. See “Prepare Custom Overlay
Panels” in the Installation Guide.
A. Top of custom door panel
B. Drilling template
C. Bottom of custom door panel
35³⁄₄"
(90.8 cm)
6⁵⁄₈"
(16.8 cm)
59¹⁄₁₆"
(150 cm)
A
C
B

10
SEGURIDAD DEL JUEGO ESTILO ARMARIO
REQUISITOS DE INSTALACIÓN
El juego de paneles para la puerta estilo armario para
refrigeradores Jenn-Air completamente incorporados permite
usar paneles de puerta de altura completa con un panel superior
oculto, para lo último en diseños incorporados.
IMPORTANTE:
■Estas instrucciones lo guiarán al preparar el refrigerador
empotrado para una instalación tipo armario. Las mismas han
sido diseñadas para suplementar las Instrucciones de
instalación provistas con su refrigerador, no para
reemplazarlas.
■Estas instrucciones son para ser utilizadas solamente como
una guía general y no invalidan de forma alguna ningún
código nacional o local. El acatamiento de todos los códigos
locales, estatales o nacionales relacionados con este tipo de
instalación debe ser establecido antes de comenzar la
instalación.
Piezas y herramientas
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación. Lea y siga las instrucciones provistas con cualquiera
de las herramientas enlistadas aquí.
Herramientas necesarias:
Piezas provistas con el juego estilo armario:
Piezas provistas con el refrigerador – Se usan en la
instalación del armario:
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
■Taladro inalámbrico
■Brocas
■Dos llaves ajustables
■Destornillador Phillips
■Nivel pequeño
■Plataforma rodante para
electrodomésticos
■Llave hexagonal de ³⁄₃₂"
(sólo para los juegos de
paneles)
■Llave para tuercas de ¹¹⁄₃₂"
■Llaves de boca de ³⁄₈" y ¹⁄₂"
■Llave hexagonal de ⁵⁄₃₂" y ³⁄₁₆"
■Llaves de cubo de ¹⁄₄" y ⁵⁄₁₆"
■Cinta para medir
■Cuchillo para uso general
■Cinta adhesiva (para pintores)
■Cubierta de rejilla ■Ensamblaje del soporte
de la rejilla
■Instrucciones
■Todas las piezas de ferretería
■Soporte del panel del cajón
■Soporte superior del panel
■Cubierta de la bisagra
(compartimiento del
refrigerador y del congelador)
■Cubierta lateral
■Marco de la puerta del
lado de la bisagra
■Bloque de instalación
■Plantillas de los
paneles

11
Piezas provistas con el refrigerador – No se usan en la
instalación del armario (estas piezas pueden desecharse):
Planee la instalación
Planifique la instalación siguiendo estas instrucciones
conjuntamente con las Instrucciones de instalación provistas con
el refrigerador. Deberán hacerse modificaciones en el refrigerador
para acomodar la carcasa del armario.
Piezas necesarias
■Uno de los siguientes modelos de refrigeradores empotrados:
De dos puertas: JS42NXFXDW, JS48NXFXDW
36", congelador en la parte inferior: JB36NXFXLW,
JB36NXFXRW
42", dos puertas, congelador en la parte inferior
JF42NXFXDW
■Juego de paneles estilo armario para puerta como accesorio,
que incluye (el ensamblaje de la rejilla y el ensamblaje del
soporte de la rejilla)
■Paneles a la medida
Requisitos para la abertura
IMPORTANTE:
■Para una instalación tipo armario se necesita un sofito abierto.
Para una instalación completamente incorporada, se
necesitará un espacio abierto mínimo de 6" (15,24 cm) por
encima del refrigerador. Vea “Instalación completamente
incorporada”. Se necesitarán tableros antivuelco. Vea
“Instalación de los tableros antivuelco” en las Instrucciones
de instalación provistas con el refrigerador para obtener más
información.
■El ancho de la abertura de lado a lado deberá ser el
especificado para su modelo, por lo menos a una distancia de
2" (5,08 cm) hacia atrás desde la cara del armario. Si la
abertura no cumple con este requisito, deberá hacer
modificaciones.
■Para lograr una instalación alineada, la profundidad de la
abertura desde el frente del armario hacia la parte posterior
deberá ser de 25" (63,5 cm) como mínimo.
■Un contacto de 3 terminales con conexión a tierra debe ser
ubicado a no más de 4" (10,2 cm) de los armarios del lado
derecho o del extremo del panel. Vea “Requisitos eléctricos”
en las Instrucciones de instalación provistas con el
refrigerador.
■El cierre del agua deberá estar localizado en los armarios de la
base, a cualquier lado del refrigerador o en algún otro lugar de
fácil acceso. Si la válvula de cierre del agua no está en los
armarios, la tubería para la línea del agua puede llegar a través
del piso. Vea “Requisitos del suministro de agua” en las
Instrucciones de instalación provistas con el refrigerador.
Opciones para la instalación
del armario y los paneles
Profundidad del armario - 25" (63,5 cm)
Armarios con marcos
Vista superior - Recubierto
Vista superior - Recuadro
Armarios sin marco
■Soporte estándar de rejilla ■Soportes en “L”
■Soporte incorporado de rejilla ■Cubierta de rejilla
A. Puerta del refrigerador
B. Panel recubierto
C. Moldura lateral
D. Armario adyacente
E. Soporte de la rejilla
A. Puerta del refrigerador
B. Panel recubierto
C.Moldura lateral
D. Armario adyacente
E. Soporte de la rejilla
A. Puerta del refrigerador
B. Panel recubierto
C. Moldura lateral
D. Armario adyacente
E. Soporte de la rejilla
A B
E
D
C
A B
E
D
C
A B
E
D
C

12
Requisitos para la instalación completamente incorporada
Rejilla superior - Vista lateral
Requisitos de flujo de aire y ventilación
IMPORTANTE:
■Para instalaciones completamente incorporadas se necesitará
un espacio abierto mínimo de 6" (15,24 cm) por encima del
refrigerador. El espacio no deberá estar obstruido de ninguna
manera, incluyendo los sofitos.
■Los modelos con congelador en la parte inferior, los de dos
puertas con congelador en la parte inferior y los de dos
puertas pueden instalarse usando la Opción 1 u Opción 2. Se
muestran solamente los modelos de dos puertas y los de dos
puertas con congelador en la parte inferior.
Opción 1 - Abierto hacia el techo (todos los modelos)
A. Ensamblaje del soporte
de la rejilla
B. Flujo de aire
C. Panel de la puerta
D. Moldura lateral
B
D
C
A
6" (15,24 cm)
min.
84"
(213,4 cm)

13
Opción 2 - Frente falso (solamente la cara del armario)
(todos los modelos)
Paneles recubiertos a la medida
Los paneles recubiertos a la medida le permiten armonizar el
exterior de su refrigerador con la decoración de la cocina y usar
las manijas a la medida para mayor flexibilidad en el diseño.
En algunos casos, su fabricante de armarios puede elegir trabajar
con un panel trazado para las diferentes medidas. Siga estas
medidas de panel e instrucciones de instalación para asegurarse
de que los paneles recubiertos a la medida encajarán
adecuadamente.
IMPORTANTE:
■Esta instalación no requiere paneles de cubierta ni de soporte.
■El espesor necesario para todos los paneles es de ³⁄₄"
(1,91 cm).
Congelador en la parte inferior
■Para los modelos de 36" (91,4 cm), el peso del panel
recubierto de la puerta del refrigerador no puede ser mayor de
60 lb (27,2 kg), y el peso del panel recubierto del cajón del
congelador no puede ser mayor de 25 lb (11,3 kg).
■Para los modelos de 42" (106,7 cm), el peso del panel
recubierto de la puerta del refrigerador no puede ser mayor de
38 lb (17,2 kg), y el peso del panel recubierto del cajón del
congelador no puede ser mayor de 30 lb (13,6 kg).
■Para ambos modelos, el peso del panel recubierto de la rejilla
superior no puede ser mayor de 7 lb (3,2 kg).
Dos puertas
■El peso del panel recubierto de la puerta del refrigerador no
podrá exceder las 66 lb (29,9 kg) para los modelos de 48", ó
65 lb (29,5 kg) para los modelos de 42".
■El peso del panel recubierto de la puerta del congelador no
podrá exceder las 50 lb (23 kg) para los modelos de 48", ó
49 lb (22,2 kg) para los modelos de 42".
■El peso del panel recubierto de la rejilla superior no podrá
exceder de 8 lb (3,6 kg) para los modelos de 48", ó 7 lb
(3,2 kg) para los modelos de 42".
Dimensiones de los paneles recubiertos
Modelo de 36" (91,4 cm)
Paneles de la puerta y del cajón
6" (15,24 cm)
min.
84"
(213,4 cm)
Modelo Congelador en la parte inferior, de 36"
Mocheta ³⁄₈"¹⁄₈"
A35¹⁄₄" (89,54 cm) 35³⁄₄" (90,81 cm)
B35¹⁄₄" (89,54 cm) 35³⁄₄" (90,81 cm)
A
B
59¹⁄₈"
(150,2 cm)
20¹⁄₂"
(52,07 cm)
PANEL DEL CAJÓN DEL
CONGELADOR
Peso máximo: 25 lbs (11,34 kg)
PANEL DE LA PUERTA DEL
REFRIGERADOR
Peso máximo: 60 lbs (27,2 kg)
Peligro de pellizcos
Si se instalan los paneles de la puerta con un espacio menor
de ³⁄₈" (0,95 cm) entre el panel de la puerta y el armario
adyacente, aumentará el riesgo de pellizcos potenciales.
CUIDADO

14
Modelo de 42" (106,7 cm) - Paneles de la puerta y del
cajón Modelo de dos puertas - Paneles de la puerta
Modelo Dos puertas, congelador en la parte inferior,
de 42"
Mocheta ³⁄₈"¹⁄₈"
A20 ⁹⁄₁₆" (52,23 cm) 20¹³⁄₁₆" (52,86 cm)
B41¹⁄₄" (104,76 cm) 41³⁄₄" (106,05 cm)
A
B
59¹⁄₈"
(150,2 cm)
20¹⁄₂"
(52,07 cm)
PANEL DEL CAJÓN DEL
CONGELADOR
Peso máximo: 30 lbs (13,6 kg)
PANEL DE LA
PUERTA DEL
REFRIGERADOR
Peso máximo:
38 lb (17,2 kg)
A
PANEL DE LA
PUERTA DEL
REFRIGERADOR
Peso máximo:
38 lb (17,2 kg)
Peligro de pellizcos
Si se instalan los paneles de la puerta con un espacio menor
de ³⁄₈" (0,95 cm) entre el panel de la puerta y el armario
adyacente, aumentará el riesgo de pellizcos potenciales.
CUIDADO
Modelo 42 48
Mocheta ³⁄₈"¹⁄₈"³⁄₈"¹⁄₈"
A17⁹⁄₁₆"
(44,61 cm) 17¹³⁄₁₆" (45,24 cm) 20¹⁄₁₆" (50,96 cm) 20⁵⁄₁₆" (50,17 cm)
B23⁹⁄₁₆"
(59,85 cm) 23¹³⁄₁₆" (60,48 cm) 27¹⁄₁₆" (68,74 cm) 27⁵⁄₁₆" (69,37 cm)
B
A
Panel de la
puerta del
congelador
42" Modelo
Peso máximo
49 lbs (22,2 kg)
48" Model
Peso máximo
50 lbs (23 kg)
Panel de la puerta
del refrigerador
42" Modelo
Peso máximo
65 lbs (29,5 kg)
48" Model
Peso máximo
66 lbs (29,9 kg)
81"
(205,7 cm)
Peligro de pellizcos
Si se instalan los paneles de la puerta con un espacio menor
de ³⁄₈" (0,95 cm) entre el panel de la puerta y el armario
adyacente, aumentará el riesgo de pellizcos potenciales.
CUIDADO

15
MODIFICACIONES PARA LA INSTALACIÓN
DEL JUEGO TIPO ARMARIO
Rejilla superior
1. Quite los cuatro tornillos que aseguran cada placa de montaje
a los lados del refrigerador. Deseche las placas de montaje
pero guarde los tornillos para sujetar los dos ensamblajes de
soporte de rejilla provistos con este juego.
2. Quite los dos tornillos que sujetan el divisor de aire al
alojamiento de la unidad. Deseche el divisor de aire, pero
reemplace los tornillos dentro de los orificios de donde se
quitaron.
3. Alinee los cuatro orificios en un ensamblaje de soporte de
rejilla con los cuatro orificios en un lado del armario, como se
muestra. Sujete el ensamblaje del soporte de la rejilla con los
tornillos que quitó en el paso 1.
4. Repita los pasos 2 y 3 para instalar el otro ensamblaje de
rejilla en el lado opuesto del refrigerador.
Instalación del refrigerador
IMPORTANTE: Siga las “Instrucciones de instalación” en la “Guía
de instalación” provista con su refrigerador.
1. Enchufe el refrigerador en un contacto de conexión a tierra de
3terminales.
2. Mueva el refrigerador a su ubicación final.
Instalación del panel de la rejilla
1. Ubique el panel de la rejilla de la carcasa entre los soportes de
la rejilla, a cada lado del armario.
2. Deslice el panel de la rejilla hacia abajo hasta que la parte
superior del panel de la rejilla cuelgue encima del rebajo de
los soportes de la rejilla.
A. Placa de montaje del soporte de la rejilla
B. Divisor de aire
C. Placa de montaje del soporte de la rejilla
A. Ensamblaje del soporte de la rejilla
B. Tornillos
A
C
B
A
B
A. Rebajo en el soporte
B. Rejilla
C. Soporte de la rejilla
D. Ensamblaje del soporte de la rejilla
ADVERTENCIA
Peligro de Vuelco
El refrigerador puede volcarse cuando está siendo
instalado debido a que la parte superior es pesada.
Mantenga las puertas cerradas con cinta hasta que el
refrigerador esté completamente instalado.
Use dos o más personas para mover e instalar el
refrigerador.
No seguir estas instrucciones puede ocasionar
la muerte o herida seria.
B
C
A
D

16
Preparación de los paneles de madera a la medida para la puerta
IMPORTANTE: Para una instalación tipo armario, antes de
taladrar los orificios a lo largo del (de los) borde(s) superior(es) del
(de los) panel(es) a la medida, deberá regular la ubicación de la
plantilla para taladrar (provista con el refrigerador).
NOTAS:
■No se necesita ajustar la plantilla para el borde inferior del (de
los) panel(es) de la puerta.
■No se necesita ajustar la plantilla para el panel a la medida del
cajón del refrigerador.
1. Alinee la plantilla para taladrar en la parte posterior del panel a
la medida para la puerta, de modo que la parte superior de la
plantilla esté a 6⁵⁄₈" (16,8 cm) desde la parte superior del panel
de la puerta.
NOTA: La única dimensión de rebajo es de 6⁵⁄₈" (16,8 cm)
desde la parte superior del panel de la puerta.
2. Continúe usando la plantilla como lo haría normalmente a lo
largo de la parte inferior y el lado con la manija del panel de la
puerta.
Complete la instalación
IMPORTANTE: Vuelva a las instrucciones provistas con el refrigerador para completar la instalación. Vea “Preparación de los paneles
recubiertos a la medida” en la Guía de instalación.
A. Parte superior del panel a la medida para la puerta
B. Plantilla para taladrar
C. Parte inferior del panel a la medida para la puerta
35³⁄₄"
(90,8 cm)
6⁵⁄₈"
(16,8 cm)
59¹⁄₁₆"
(150 cm)
A
C
B

17
SÉCURITÉ DE L'ENSEMBLE DE L'ARMOIRE
EXIGENCES D'INSTALLATION
L’ensemble de panneaux pour porte de style armoire, destiné aux
réfrigérateurs Jenn-Air totalement encastrés, est constitué de
panneaux de portes personnalisés en pleine hauteur, comportant
un panneau supérieur masqué pour une conception encastrée de
grande qualité.
IMPORTANT :
■Ces instructions facilitent la préparation du réfrigérateur
encastré pour une installation en armoire. Elles complètent les
instructions d’installation fournies avec le réfrigérateur, mais
ne les remplacent pas.
■Ces instructions ne constituent qu'un guide général et ne
peuvent en aucun cas être substituées aux prescriptions d'un
code national ou local applicable. Avant d'entreprendre
l'installation, on doit déterminer les critères de conformité de
l'installation aux prescriptions de tout code national, provincial
ou local.
Outillage et pièces
Réunir les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec chacun
des outils mentionnés dans cette liste. C'est à l'utilisateur
qu'incombe la responsabilité de réaliser une installation correcte.
Outillage requis :
Pièces fournies avec l'ensemble de l'armoire :
Pièces fournies avec le réfrigérateur, utilisées dans
l’installation en armoire :
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
■Perceuse sans fil
■Forets
■Deux clés à molette
■Tournevis Phillips
■Petit niveau
■Chariot pour appareil
ménager
■Clé à tête hexagonale de ³⁄₃₂"
(ensembles de panneaux
uniquement)
■Tourne-écrou de ¹¹⁄₃₂"
■Clés plates de ³⁄₈" et ½"
■Clé à tête hexagonale de
⁵⁄₃₂"et³⁄₁₆"
■Clé à douille, avec douilles
de ¹⁄₄" et ⁵⁄₁₆"
■Mètre-ruban
■Couteau utilitaire
■Ruban de masquage
(pour peinture)
■Assemblage de grille ■Assemblage de support
de grille
■Instructions
■Matériel de montage
■Support pour panneau de
tiroir
■Support pour panneau
supérieur
■Garniture de couvre-charnière
(compartiment réfrigération et
congélation)
■Garniture latérale
■Garniture de porte du
côté poignée
■Cale d’installation
■Gabarits de panneaux

18
Pièces fournies avec le réfrigérateur et inutilisées dans
l’installation en armoire (ces pièces peuvent être jetées) :
Planification de l'installation
Planifier l’installation à l’aide de ces instructions, accompagnées
des instructions d’installation fournies avec le réfrigérateur. Des
modifications doivent être apportées au réfrigérateur pour
accueillir le meuble armoire.
Composants nécessaires
■L’un des modèles de réfrigérateur encastré suivants :
Réfrigérateur côte à côte : JS42NXFXDW, JS48NXFXDW
Réfrigérateur de 36" (91 cm) avec congélateur en bas :
JB36NXFXLW, JB36NXFXRW
Réfrigérateur de 42" (107 cm) avec congélateur en bas et
porte à double battant : JF42NXFXDW
■Ensemble de panneaux pour porte de style armoire, qui
contient un assemblage de grille et un assemblage de support
de grille
■Panneaux personnalisés
Exigences d’ouverture
IMPORTANT :
■L’installation d’une armoire nécessite un soffite ouvert. Pour
une installation intégrée, un dégagement de 6" (15,24 cm) au
minimum au-dessus du réfrigérateur est nécessaire. Voir la
section “Installation intégrée”. Des planches anti-basculement
sont requises. Voir la section “Installation des planches anti-
basculement” dans les instructions d’installation fournies avec
le réfrigérateur pour plus d’informations.
■La largeur de l’ouverture d’encastrement d’un côté à l’autre
doit être telle que spécifiée par le modèle concerné, pour au
moins 2" (5,08 cm) en retrait de l’avant du meuble. Si
l’ouverture d’encastrement ne respecte pas cette condition,
des modifications devront être apportées.
■La profondeur de l’ouverture de l’avant du meuble jusqu’au
mur arrière doit être de 25" (63,5 cm) au moins pour une
installation en affleurement.
■Une prise de courant électrique à 3 alvéoles reliée à la terre
doit être située à moins de 4" (10,2 cm) des placards de droite
ou du panneau d'extrémité. Voir “Spécifications électriques”
dans les instructions d'installation fournies avec le
réfrigérateur.
■Le robinet d'arrêt de la canalisation d'eau devrait être situé
dans un placard d'un côté ou de l'autre du réfrigérateur ou à
un autre endroit facilement accessible. Si le robinet d'arrêt de
la canalisation d'eau n'est pas installé dans un placard
adjacent, la canalisation d'eau peut parvenir au réfrigérateur à
travers le plancher. Voir “Spécifications de l'alimentation en
eau” dans les instructions d'installation fournies avec le
réfrigérateur.
Options d’installation du placard
et du panneau
Profondeur de placard - 25" (63,5 cm)
Meubles à encadrement
Vue du dessus - Apparent
Vue du dessus - Intégré
Meubles sans encadrement
■Support de grille standard ■Brides en “L”
■Support de grille intégrée ■Garniture de grille
A. Porte du réfrigérateur
B. Panneau décoratif
C. Garniture latérale
D. Placard adjacent
E. Support de grille
A. Porte du réfrigérateur
B. Panneau décoratif
C. Garniture latérale
D. Placard adjacent
E. Support de grille
A. Porte du réfrigérateur
B. Panneau décoratif
C. Garniture latérale
D. Placard adjacent
E. Support de grille
A B
E
D
C
A B
E
D
C
A B
E
D
C

19
Exigences d’une installation intégrée
Grille supérieure - Vue latérale
Exigences de circulation d'air pour l'aération
IMPORTANT :
■Les installations intégrées exigent un dégagement de 6"
(15,24 cm) au moins au-dessus du réfrigérateur. Cet espace
doit être totalement dégagé, notamment d’éventuels soffites.
■Les modèles superposé, congélateur en bas/porte à double
battant et côte à côte peuvent être installés selon l’option 1 ou
l’option 2. Seuls les modèles côte à côte et congélateur en
bas/porte à double battant sont illustrés.
Option 1 - Ouverture vers le plafond (tous les modèles)
A. Assemblage de support de grille
B. Circulation d'air
C. Panneau de porte
D. Garniture latérale
B
D
C
A
6" (15,24 cm)
min.
84"
(213,4 cm)

20
Option 2 - Avant décoratif (façade de placard uniquement)
(tous les modèles)
Panneaux décoratifs sur mesure
Les panneaux décoratifs sur mesure vous permettent
d’harmoniser l'extérieur de votre réfrigérateur avec l'ensemble du
décor de la cuisine et d'utiliser des poignées personnalisées pour
une plus grande souplesse de design.
Dans certains cas, le fabricant des placards peut préférer travailler
avec un seul panneau usiné pour différentes dimensions. Suivre
les instructions relatives aux dimensions et au placement du
panneau pour s’assurer que les panneaux décoratifs sur mesure
conviendront parfaitement.
IMPORTANT :
■Cette installation ne nécessite pas de panneaux de
remplissage ni de panneaux d’appui.
■L’épaisseur nécessaire pour tous les panneaux est de ³⁄₄"
(1,91 cm).
Congélateur en bas
■Pour les modèles de 36" (91,4 cm), le panneau décoratif de la
porte du réfrigérateur ne doit pas excéder 60 lb (27,2 kg) et le
panneau décoratif du tiroir du congélateur ne doit pas excéder
25 lb (11,3 kg).
■Pour les modèles de 42" (106,7 cm), le panneau décoratif de
la porte du réfrigérateur ne doit pas excéder 38 lb (17,2 kg) et
le panneau décoratif du tiroir du congélateur ne doit pas
excéder 30 lb (13,6 kg).
■Pour les deux modèles, le poids du panneau décoratif de la
grille supérieure ne doit pas excéder 7 lb (3,2 kg).
Côte à côte
■Le poids du panneau décoratif de la porte du réfrigérateur ne
doit pas excéder 66 lb (29,9 kg) pour les modèles de 48" ou
65 lb (29,5 kg) pour les modèles de 42".
■Le poids du panneau décoratif de la porte du congélateur ne
doit pas excéder 50 lb (23 kg) pour les modèles de 48" ou
49 lb (22,2 kg) pour les modèles de 42".
■Le poids du panneau décoratif de la grille supérieure ne doit
pas excéder 8 lb (3,6 kg) pour les modèles de 48" ou 7 lb
(3,2 kg) pour les modèles de 42".
Dimensions des panneaux décoratifs
Modèle de 36" (91,4 cm) - Panneaux de porte et de tiroir
6" (15,24 cm)
min.
84"
(213,4 cm)
Mo-
dèle 36" avec congélateur en bas
Retrait ³⁄₈"¹⁄₈"
A35¹⁄₄" (89,54 cm) 35³⁄₄" (90,81 cm)
B35¹⁄₄" (89,54 cm) 35³⁄₄" (90,81 cm)
A
B
59¹⁄₈"
(150,2 cm)
20¹⁄₂"
(52,07 cm)
PANNEAU TIROIR DU
CONGÉLATEUR
Poids maximal : 25 lb (11,34 kg)
PANNEAU DE PORTE DU
RÉFRIGÉRATEUR
Poids maximal : 60 lbs (27,2 kg)
Risque de pincement
L'installation de panneaux de porte avec un espacement de
moins de ³⁄₈" (0,95 cm) entre le panneau de porte et le
placard adjacent augmente le risque de pincement potentiel.
MISE EN GARDE
