Jimmy at work SPR10001 User manual

x6
Metal Garden Shed
OWNER'S MANUAL
Instructions for Assembly
systemhaus mit oberlicht
aufbauanleitung
Requires two people and takes 4-4.5 hours for lnstallation.
Quick & Easy Assembly
Ridge Reinforced Walls
Available in Various Sizes
SPR10001
hinweis
Lesen Sie die Aufbauanleitung sorgfältig, bevor Sie mit dem Aufbau des Gerätehauses beginnen.
Dies gilt insbesondere für die Sicherheitshinweise.
Andernfalls können Sie sich verletzen oder das Gerätehaus beschädigen.
Das Gerätehaus ist kein Klettergerüst für Kinder und keine Rankhilfe. Es besteht die Gefahr der Überlastung.
Stellen Sie sicher, dass alle benötigten Bauteile in der angegebenen Menge vorhanden sind.
Führen Sie die einzelnen Aufbauschritte nacheinander und in der angegebenen Reihenfolge, wie in dieser
Anleitung vorgegeben, durch.
Überspringen Sie bitte keinen der angegebenen Schritte oder kürzen diese ab.
Verwahren Sie die Aufbauanleitung an einem sicheren Ort, um zu einem späteren Zeitpunkt erneut darauf
zugreifen zu können.
10 Jahre Garantie gegen Durchrostung, bei einer ordnungsgemäßen Montage.

BEFORE YOU START
Owner's Manual
Prior to installation, it is important that you contact your local government authority to
determine if building approval is required. Study and understand this owner's manual.
Important information and helpful tips will make your construction easier and more
enjoyable.
Assembly instructions
Instructions are supplied in this manual and contain all appropriate information for your
building model. Review all instructions before you begin. During assembly, follow the
step sequence carefully for correct results .Please be aware: this unit takes two people
about one full day to complete.

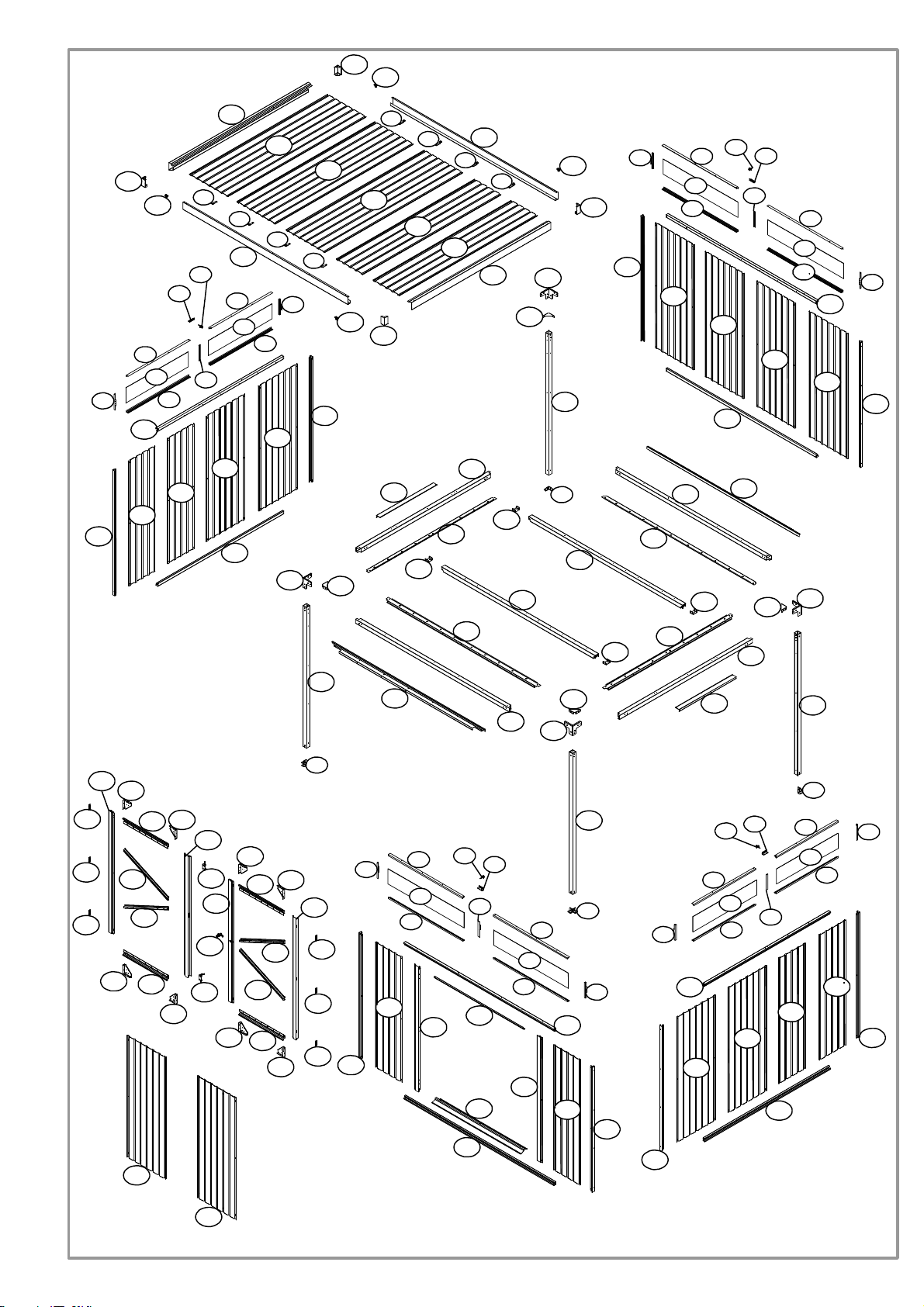

Parts
Check to be sure that you have all the necessary parts for the building.
Separate contents of the carton by the part number while reviewing parts list.
Familiarize yourself with the hardware and fasteners for easier use during
construction. These are packaged within the carton. Note that extra fasteners have been
supplied for your convenience.

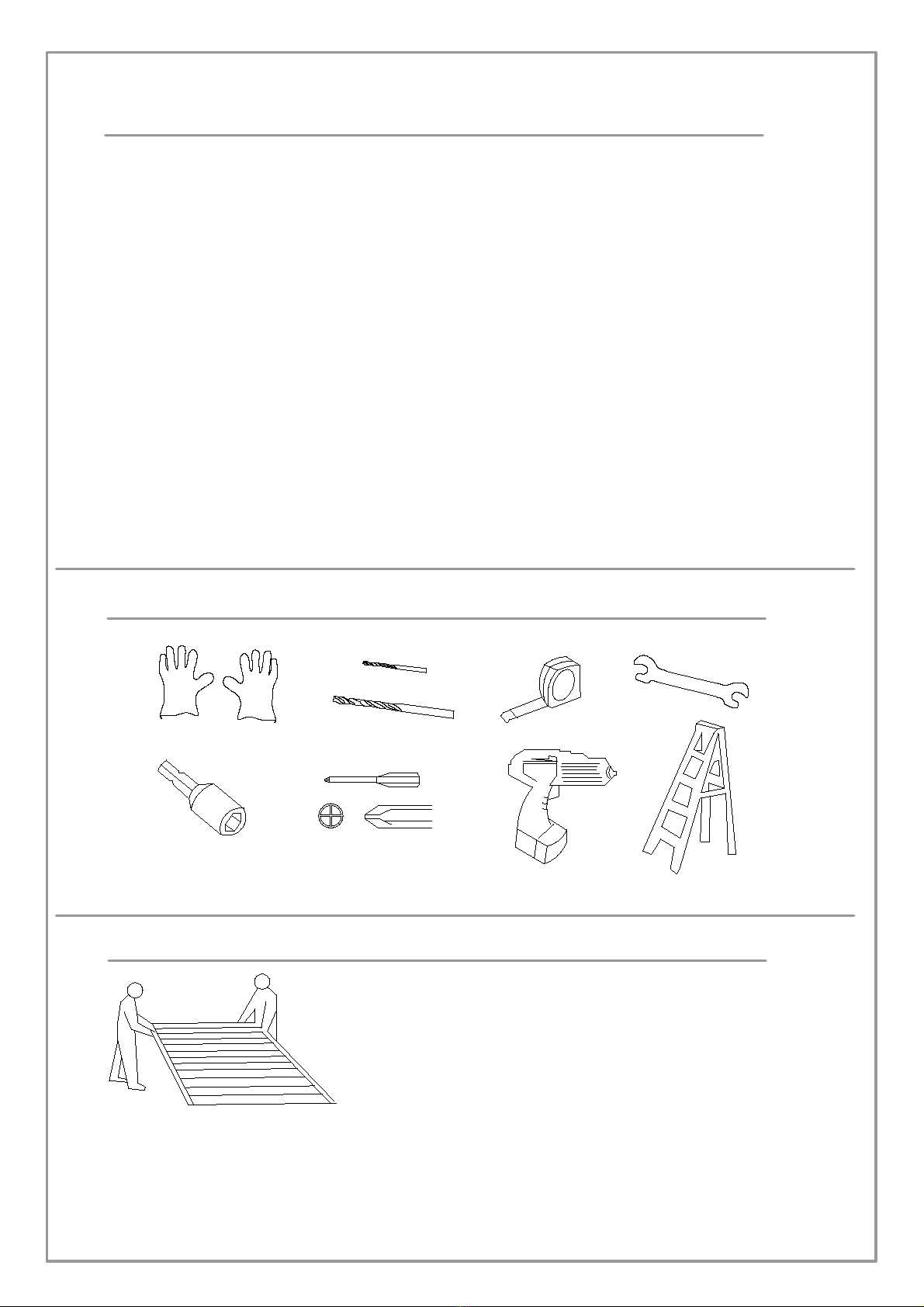

TOOLS MAY REQUIRED
Use heavy duty gloves when handling steel sheets and flashing
PLAN AHEAD
Watch the weather:
Please be sure the day you select for installation is dry and calm.
DO NOT attempt to assemble your shed in windy weather
because of risk of damage to panels, or personal injury. Be careful
of wet or muddy ground.
Teamwork:
Whenever possible, two or more people should work together to
assemble the building. One person can position parts or panels
while the other is able to handle the fasteners and the tools.
It requires two people a full
day to complete installation

PLAN AHEAD
Site Selection
lAvoid overhanging trees as much as possible as leaves will make regular cleaning
necessary and broken branches are a potential hazard.
lSmall trees,bushes or fences nearby can be helpful,acting as a wind break.
Site Preparation
The site must be prepared so that the base of the shed is level all round and checking
with a spirit level is required.
The base can be constructed by treated timber or concrete,in order to stop the moisture
getting into the shed.The shed is not designed to be built onto lawn directly.Also the
ground will get muddy during rainy days.
If a concrete pad is made,it is important that this slopes towards the edges to prevent
water ingress.
Time must be allowed for any concrete or cement to dry before building the shed on top.
Bases can also be constructed from bricks,blocks,or mounted on a concrete pad.
The bricks or blocks should be cemented onto firm and level concrete footings and the
greenhouse frame drilled and screwed to the base.
IMPORTANT NOTES:
lFind someone to help you:it is much easier with someone to hold parts,pass tools
ect.Also some steps require two people to lift structures together.This is not very
heavy work so would suit most able-bodied people.
lAllow plenty of time:rushing often causes errors and the re-doing of incorrect
assemblies.If you have never built a shed before,it can take most of a day to carefully
complete the construction.
lHave the right tools to hand.
lSafety clothing as recommended in the 'Tools' section.
lIdeally lat out the parts and check that all are present before commencing
construction.Lay on cloths or plastic sheets if there is any risk of scratching the parts.
lTighten all nuts carefully,being sure not to miss any.Check the frame is square and
using a spirit level to check that it is upright.

allgemeine informationen
Bevor Sie mit der Montage beginnen, stellen Sie sicher, dass die für Sie zutreenden Richtlinien/Gesetze
eingehalten werden. Planen Sie für die Montage mindestens 420 bis 490 Minuten Zeit ein.
Für die Montage werden mindestens 4 Personen benötigt. Prüfen Sie vor dem Beginn der Arbeit, dass alle Teile
in der richtigen Menge vorhanden sind. Nutzen Sie zum Aufbau eine freie, sonnige Fläche ohne überstehende Äste.
Prüfen Sie die einzelnen Bauteile vor Montagebeginn auf ihre Unversehrtheit und legen Sie diese so,
dass die Bauteile während der Arbeit gut erreichbar sind.
Am besten bewahren Sie Kleinteile wie Schrauben, Mutter etc. in einer Schale auf, so dass diese nicht verloren gehen.
Nutzen Sie das Gerätehaus auf keinen Fall als Rankhilfe für Hülsenfrüchte, Kletter- und Schlingpanzen, Obst,
Gemüse oder als Halterung für ihre Wäscheleine.
Halten Sie das Gerätehaus frei von Schnee und Laub.
Verwenden Sie das Gerätehaus ausschließlich wie in dieser Montageanleitung beschrieben.
Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder
falschen Gebrauch entstanden sind. Stellen Sie das Gerätehaus nicht direkt auf Rasen oder unebene Untergründe,
sorgen Sie für einen geeigneten, tragfähigen, waagerechten und stabilen Untergrund. Wir empfehlen das Gerätehaus
fest auf dem Boden zu verankern. Stellen Sie sicher, dass alle Schrauben fest angezogen sind und dass der Rahmen
richtig ausgerichtet und waagerecht ist. Prüfen Sie regelmäßig, dass alle Schrauben fest angezogen sind und ziehen
Sie diese gegebenenfalls nach.
sicherheitshinweise
Es besteht Gefahr für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
(z.B. übermüdete Personen, teilbehinderte Personen, ältere Personen mit reduzierten physischen und geistigen
Fähigkeiten) oder Mangel an Erfahrung und Wissen (z.B. ältere Kinder).
Bei der Montage des Gerätehauses kommen Kleinteile wie Schrauben und Muttern zum Einsatz, von denen
Erstickungsgefahr ausgeht, wenn sie verschluckt werden.
Das Gerätehaus darf nur von fachkundigen Personen aufgebaut werden, nicht von Kindern oder Personen mit
eingeschränkten geistigen oder motorischen Fähigkeiten oder mangelnder Erfahrung.
Der nicht sachgemäße Umgang mit dem Gerätehaus kann zu Verletzungen oder Sachschäden führen.
Lassen Sie beim Auspacken der einzelnen Bauteile aus der Verpackung Vorsicht walten. Es besteht Verletzungsgefahr
an scharfen Kanten. Einzelne Bauteile bestehen aus Metall und sind dadurch schwer. Bei einer unvorsichtigen Önung
der Verpackung, zum Beispiel mit einem scharfen Messer oder einem anderen scharfen/spitzen Gegenstand besteht
die Gefahr, dass Sie Bauteile beschädigen. Nach dem Auspacken der Bauteile prüfen Sie, ob alle Einzelteile in der
richtigen Menge vorhanden sind. Legen Sie die einzelnen Teile auf eine Decke oder ähnliches, um Kratzer in der
Beschichtung zu vermeiden.
Kontrollieren Sie, ob die einzelnen Bauteile in einem einwandfreien Zustand sind oder Beschädigungen aufweisen,
in diesem Fall verwenden Sie die beschädigten, deformierten Teile nicht.
Tragen Sie während des Aufbaus und der Montage stets Sicherheitskleidung. Zur Grundausstattung gehören
Sicherheitsschuhe, Schutzhandschuhe, Schutzbrille und Helm.
Installieren Sie das Gerätehaus nicht an sehr windigen oder regnerischen Tagen.
Stellen Sie sicher, dass die Bauteile keine Stromkabel berühren.
Entsorgen Sie die Verpackung, Kunststobeutel oder Schutzfolien sachgemäß und halten Sie diese außerhalb der
Reichweite von Kindern, Erstickungsgefahr!
Stellen Sie das Gerätehaus auf eine ebene Fläche.
Stellen Sie sicher, dass während der Montage keine Kinder im Gefahrenbereich anwesend sind.
Platzieren Sie das Gerätehaus nicht in Bereichen, die starken oder andauernden Winden ausgesetzt sind.
Zu Ihrer persönlichen Sicherheit sollten Sie das Gerätehaus nicht aufbauen, wenn Sie müde, alkoholisiert oder
berauscht sind, bzw. wenn Sie sich schwindlig fühlen oder Ihnen unwohl ist.
Wenn Sie Leitern oder elektronische Geräte verwenden, stellen Sie sicher, dass Sie sich an die jeweiligen
Herstellerangaben zur Verwendung halten. Heiße Geräte wie Grills, Heizgeräte, Brenner etc. dürfen nicht in dem
Gerätehaus verwendet oder gelagert werden, Brandgefahr! Stellen Sie sich bei Unwetter oder Gewitter nie in oder
neben das Gerätehaus. Es besteht die Gefahr eines Blitzeinschlages.
Pflege unD instanDhaltung
Reinigen Sie die Oberäche regelmäßig. Sollten Sie Kratzer in der Oberäche bemerken, beseitigen Sie diese
umgehend mit einem geeigneten Lack.
Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonbürsten sowie keine scharfen
oder metallischen Hilfsmittel wie Messer oder Spachtel. Verwenden Sie zur Reinigung weiche Borsten.
Verwenden Sie kaltes, sauberes Wasser.

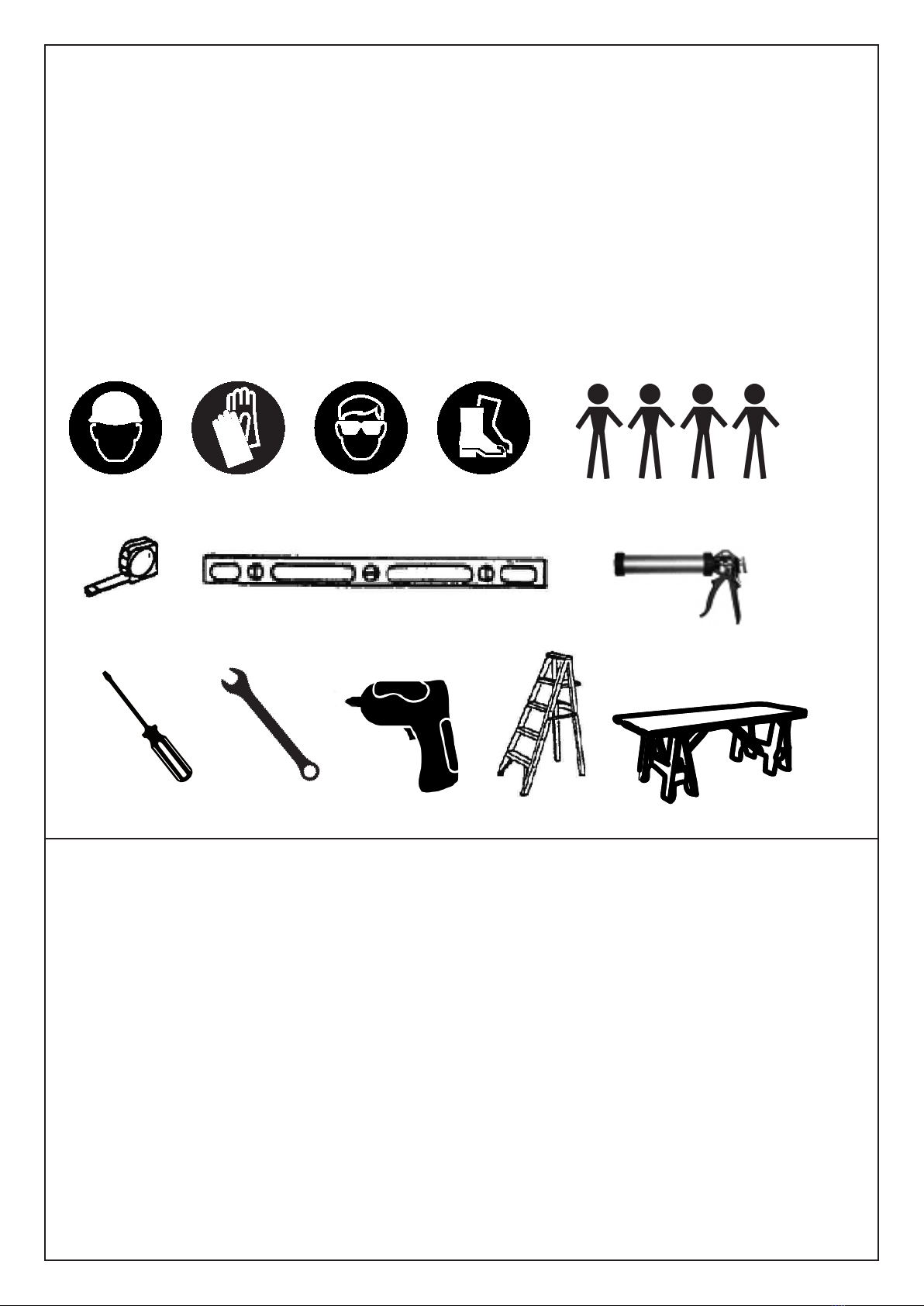

werkzeuge unD ausrüstung
Sicherheitskleidung (Sicherheitsschuhe, Schutzhandschuhe, Schutzbrille, Helm etc.)
Wasserwaage
Längenmesser
Standleiter (ca. 1,5 m Höhe)
Schrauben- oder Ratschen-Schlüssel
Akkuschrauben und Bohrmaschine mit ver. Aufsätzen
Schraubendreher
Dichtungsmaterial
(nicht im Lieferumfang enthalten)
VerPackungsentsorgung
Entsorgen Sie die Verpackung sortenrein.
Pappe und Karton wird als Altpapier entsorgt und Folien
führen Sie der entsprechenden Wertstosammlung zu.
entsorgung Des gerätehauses
Achten Sie bei der Entsorgung des Gerätehauses auf die in ihrem Land oder Bundesland geltenden
Richtlinien, Gesetzen und Bestimmungen bezüglich der Entsorgung.
