JVC GR-FXM270A User manual

0
VICTOR COMPANY OF JAPAN, LIMITED
VIDEO DIVISION
Printed in Japan
S40894
COMPACT VHS CAMCORDER
GR-FXM270A/A-S,SXM57EG,
SXM470A/A-S,SXM770A
No. 86594
December 2000
This service manual is printed on 100% recycled paper.
COPYRIGHT ©2000 VICTOR COMPANY OF JAPAN, LTD.
Regarding service information other than these sections, refer to the GR-FXM37EG, SXM607EG service manual (No. 86589).
Also, be sure to note important safety precautions provided in the service manual.
VHS
PAL
625
Camcorder
General
Format : S-VHS/VHS PAL standard
Power source : DC 11 V
(Using AC Adapter)
DC 6 V
(Using battery pack)
Power consumption
Viewfinder on : 4.7 W
LCD monitor on : 5.4 W
Video light : 3.0 W
Signal system : PAL-type
Video recording system
Luminance : FM recording
Colour : Converted sub-carrier
direct recording
Conforms to VHS standard
Cassette :/cassette
Tape speed
SP : 23.39 mm/sec.
LP : 11.70 mm/sec.
Recording time (max.)
SP : 60 minutes
LP : 120 minutes
(with EC-60 cassette)
D.S.C. format
Recording format : Digital data storage
(based on JPEG)
Recording medium : Built-in flash memory,
2 Mbyte
Number of storable shots
FINE mode : approx. 30 shots
STANDARD mode: approx. 60 shots
Image size : 640 x 480 pixels
(when captured on a PC)
Specifications shown are for SP mode unless otherwise indicated. E & O.E. Design and specifications subject to change
without notice.
Operating
temperature :0°C to 40°C
Operating humidity : 35% to 80%
Storage temperature : –20°C to 50°C
Weight : 930 g
Dimensions : 200 mm x 112 mm x
(W x H x D) 118 mm
(with the LCD monitor closed
and with the viewfinder full
tilted downward)
Pickup : 1/4" format CCD
Lens : F1.6, f = 3.9 mm to 62.4 mm,
16:1 power zoom lens with
auto iris and macro control,
filter diameter 40.5 mm
Viewfinder : Electronic viewfinder with
0.5" black/white CRT
White balance
adjustment : Auto/Manual adjustment
LCD monitor : 3" diagonally measured,
LCD panel/TFT active matrix
system
Speaker : Monaural
Connectors
JLIP/EDIT :ø3.5 mm, 4-pole, mini-head
jack (compatible with
RC-5325 plug)
Video : 1 V
(
p-p
)
, 75 Ωunbalanced,
analogue output
(via Video output connector)
Audio : 300 mV (rms), 1 kΩanalogue
output
(via Audio output connector)
Digital :ø2.5 mm, 4-pole, mini-head
jack
S-Video :Y:1V
(
p-p
)
, 75 Ω,
analogue output
C: 0.29 V
(
p-p
)
, 75 Ω,
analogue output
AC Adapter AP-V10A
Power requirement : AC 110 V to 240 V`,
50 Hz/60 Hz
Output : DC 11 V , 1 A
Dimensions : 59 mm x 31 mm x 84 mm
(W x H x D)
Weight : Approx. 140 g
(not including Power Cord)
Optional Accessories
•Battery Packs BN-V12U, BN-V20U, BN-V400U
•Compact S-VHS ( ) Cassettes SE-C45/30
•Compact VHS ( ) Cassettes EC-60/45/30
•Remote Control Unit RM-V700U
•Active Carrying Bag CB-V7U
Some accessories are not available in some areas.
Please consult your nearest JVC dealer for details on
accessories and their availability.
SPECIFICATIONS
(The specifications shown pertain specifically to the model GR-SXM770A)

ACADAPTER AP-V10EG AP-V10A AP-V101-S AP-V10EG AP-V10EG AP-V10A AP-V10A-S AP-V10A
BATTERY PACK BN-V11U BN-V11U BN-V11U BN-V20BU BN-V20BU BN-V11U BN-V11U BN-V11U
BODY COLOR Mold Black Silver Silver Silver Light Gold Silver Silver Silver
CASSETTEADAPTER Optional Provided Provided Optional Optional Provided Provided Provided
CONVERSION PLUG Optional Provided Provided Optional Optional Provided Provided Provided
DC LIGHT Not used Used Used Used Used Used Used Used
DSC Not used Not used Not used Not used Not used Not used Not used Used
LCD MONITOR 2.5" 2.5" 2.5" 3" 2.5" 3" 3" 3"
NIGHT SCOPE Not used Used Used Used Used Used Used Used
PC CONNECTION CABLE Optional Optional Optional Optional Optional Optional Optional Provided
S CABLE, S-VIDEO CABLE Optional Optional Optional Provided Provided Provided Provided Provided
S-VHS ON/OFF Not used Not used Not used Used Used Used Used Used
ZOOM 400X 600X 600X 400X 400X 600X 600X 600X
TABLE OF CONTENTS
DIFFERENT TABLE ....................................................................................................................................................................1 to 3
4. CHARTS AND DIAGRAMS

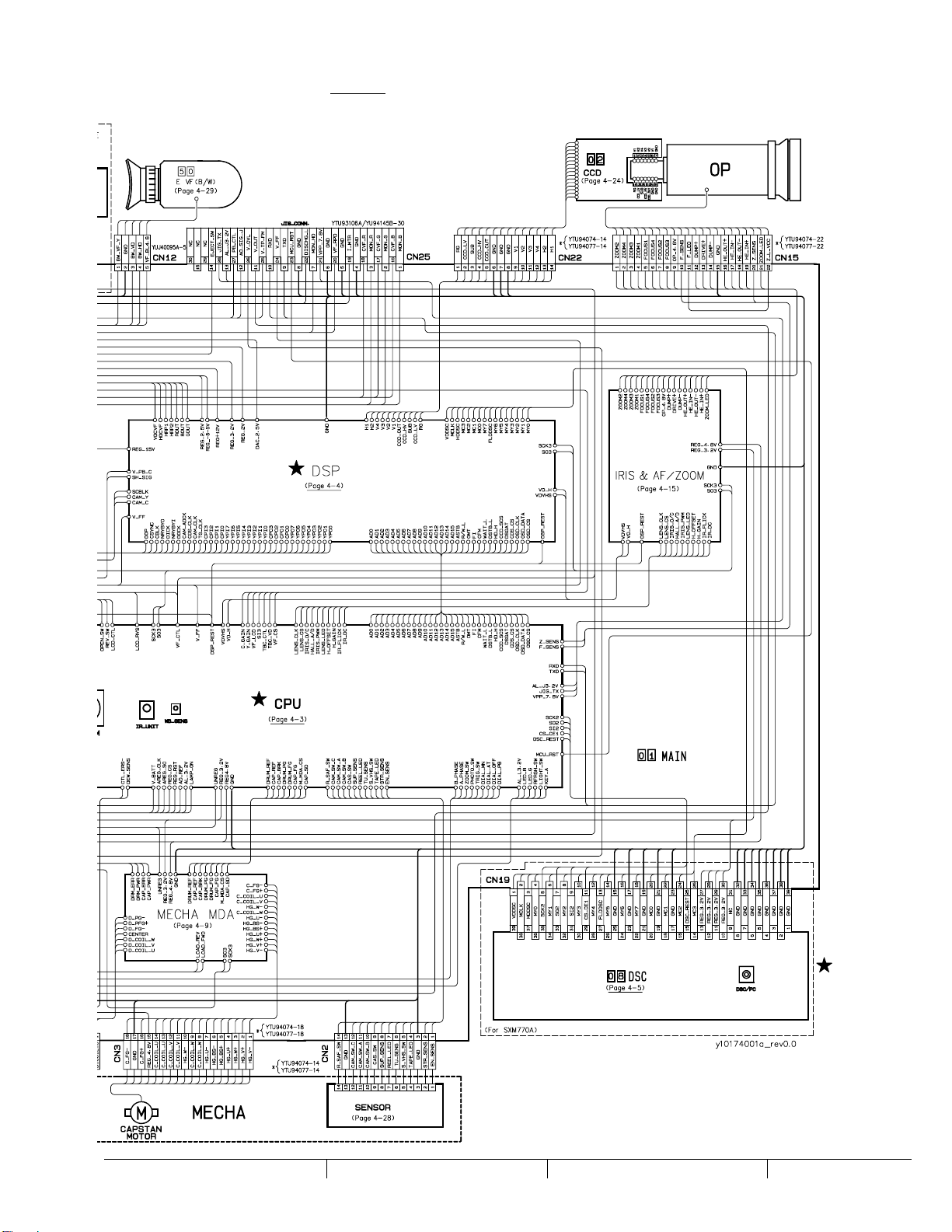

4.1 BOARD INTERCONNECTIONS ................................................................................................................................... 4-1

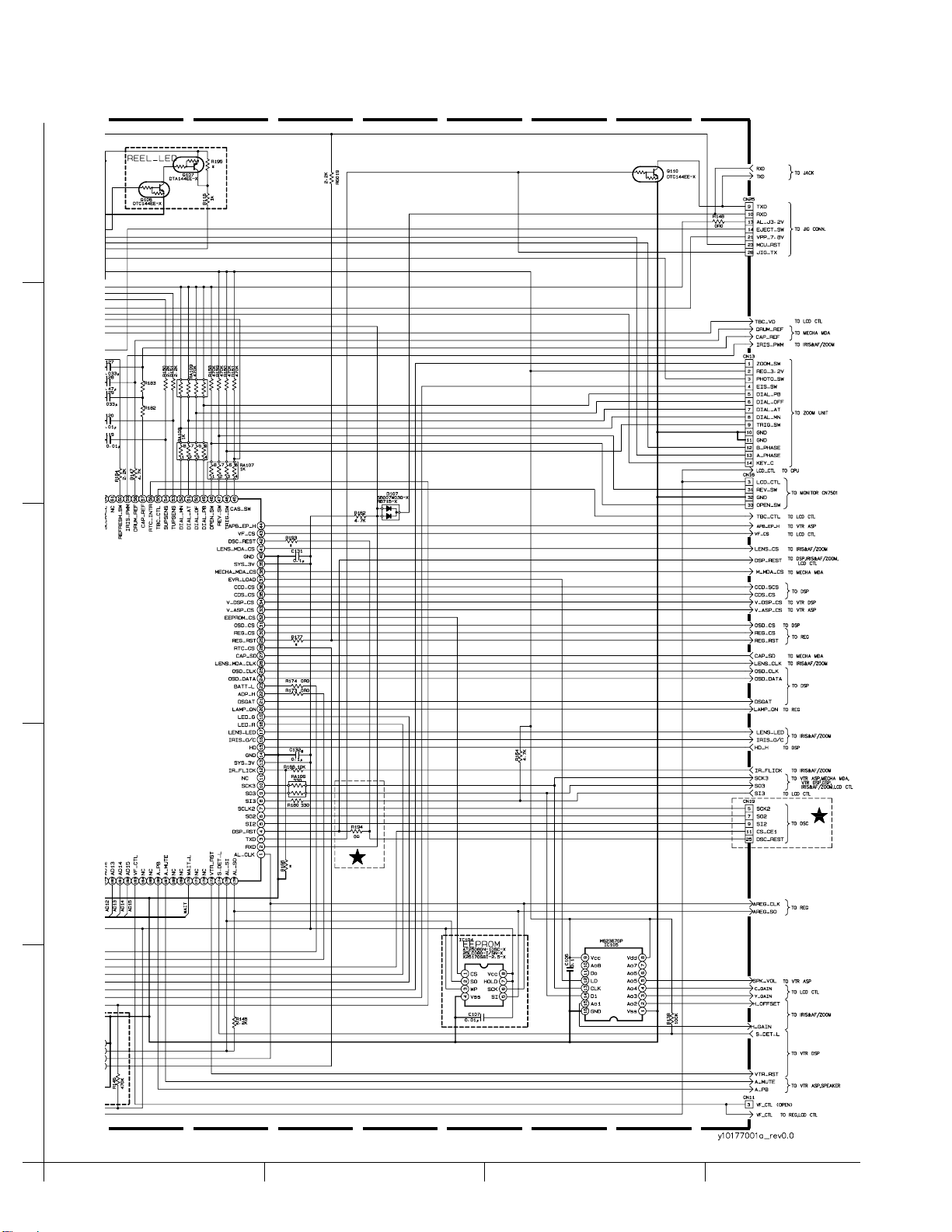

4.2 CPU SCHEMATIC DIAGRAM....................................................................................................................................... 4-3
4.3 DSP SCHEMATIC DIAGRAM ....................................................................................................................................... 4-4
4.4 DSC SCHEMATIC DIAGRAM....................................................................................................................................... 4-5

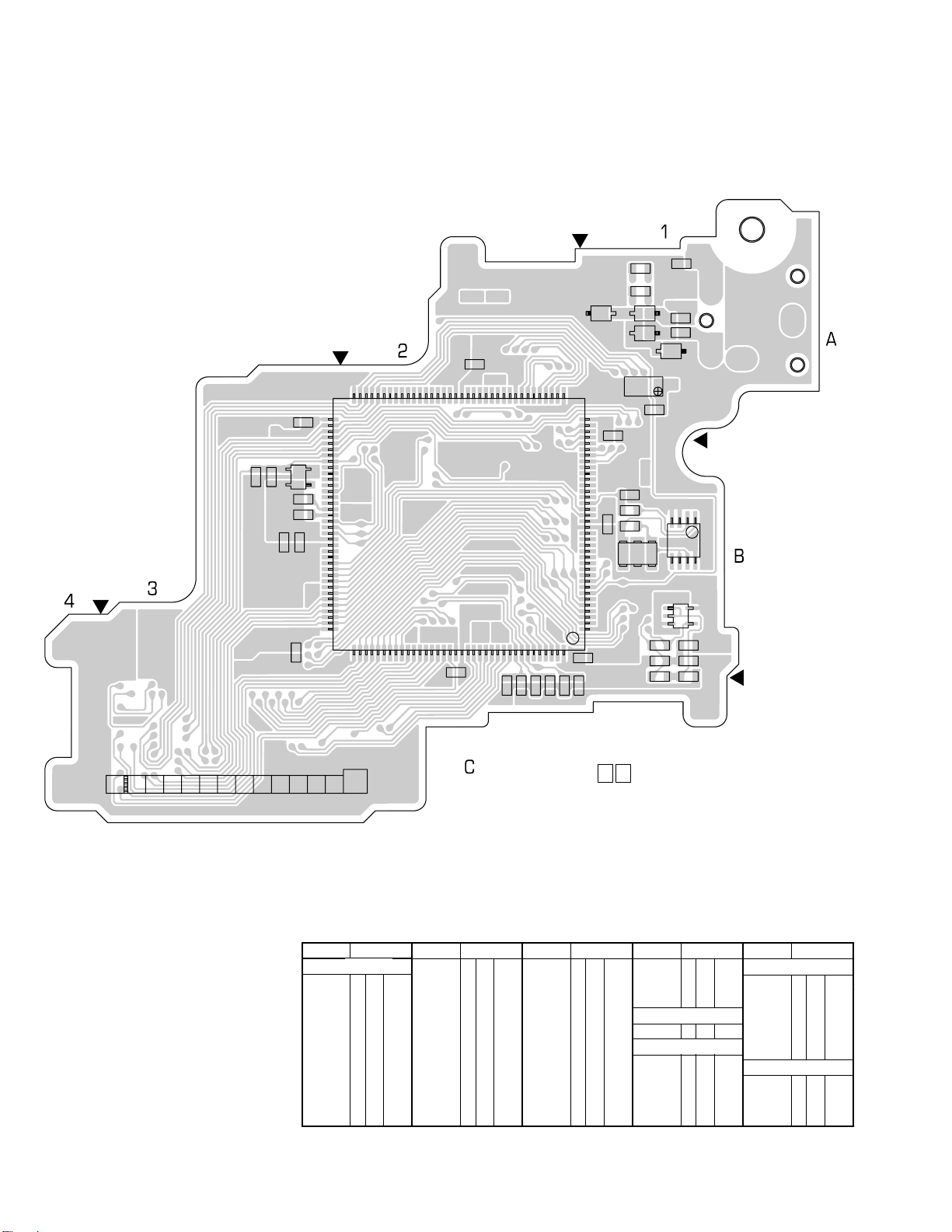

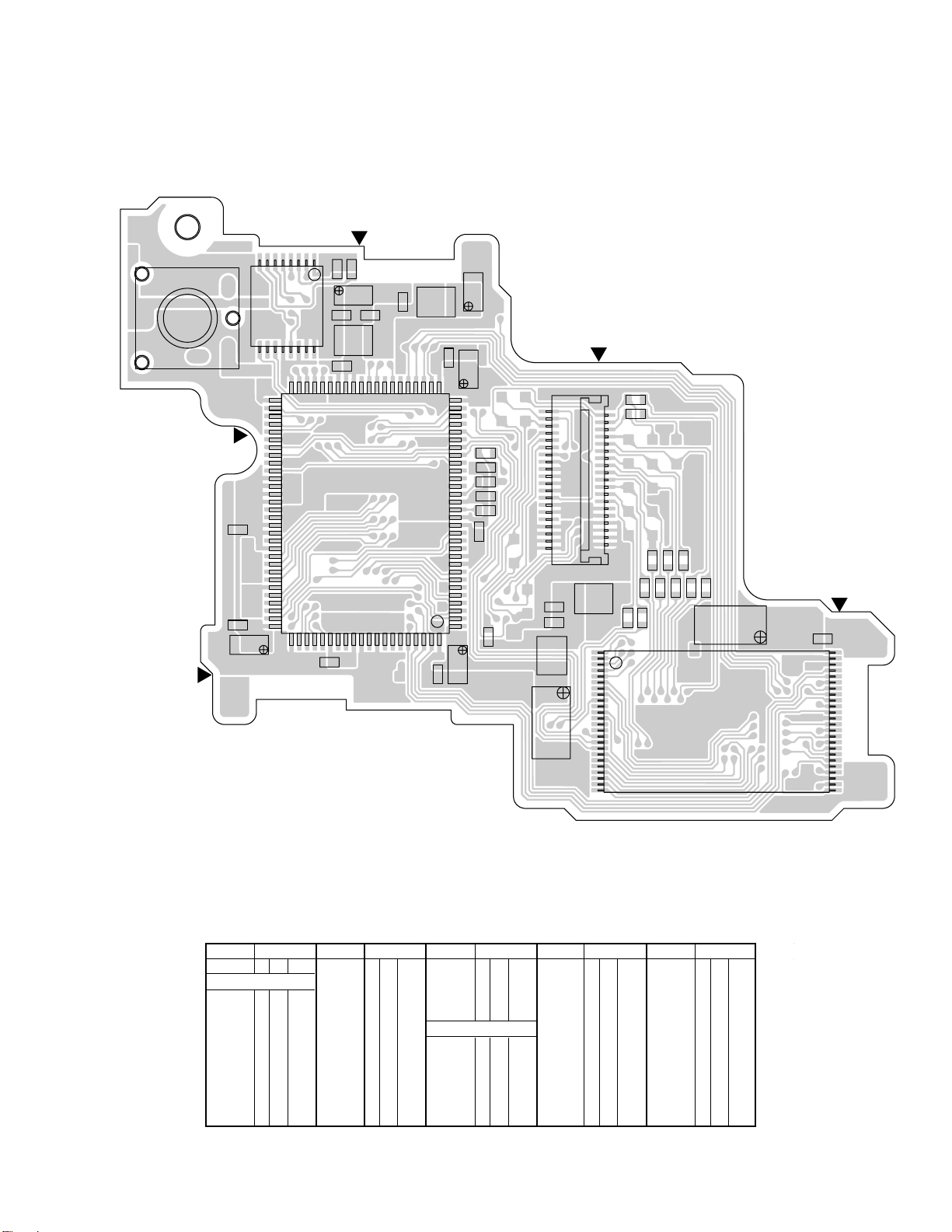

4.5 DSC CIRCUIT BOARD ................................................................................................................................................. 4-7
5. PARTS LIST
5.1 PACKING AND ACCESSORY ASSEMBLY <M1> ........................................................................................................ 5-1
5.2 FINAL ASSEMBLY <M2> .............................................................................................................................................. 5-3
5.3 ELECTRICAL PARTS LIST
MAIN BOARD ASSEMBLY <01> .................................................................................................................................. 5-6
DSC BOARD ASSEMBLY <08> (SXM770A) .............................................................................................................. 5-13
The following table indicate main different points between models GR-FXM37EG, FXM270A/A-S, SXM607EG, SXM57EG,
SXM470A/A-S and GR-SXM770A.
MODEL
ITEM
The following table indicate different parts number between models GR-FXM37EG, FXM270A/A-S, SXM607EG, SXM57EG,
SXM470A/A-S and GR-SXM770A.

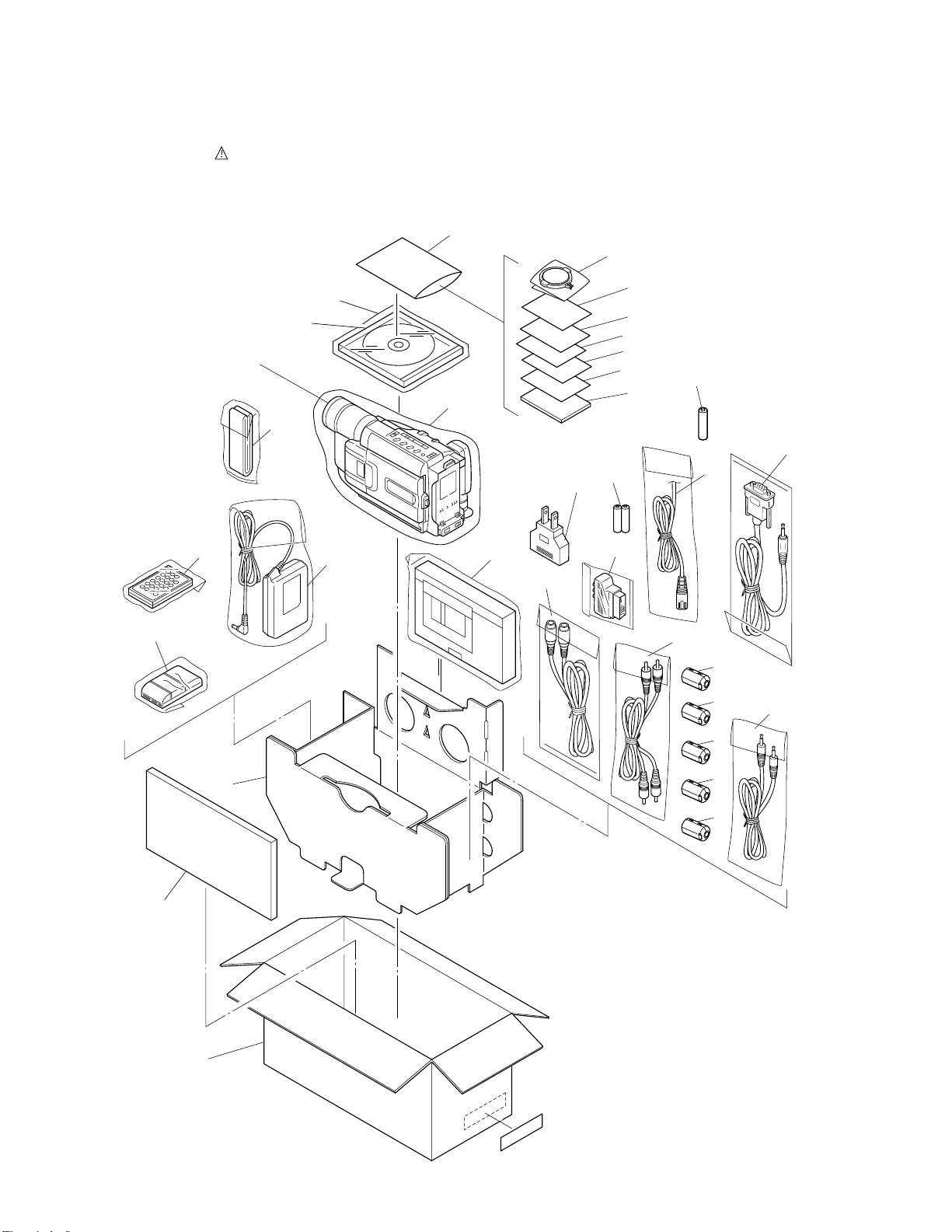

PACKING AND ACCESSORY ASSEMBLY <M1> Note: As for IB (INSTRUCTIONS), refer to sec.5.
1
GR-FXM37EG GR-FXM270A GR-FXM270A-S GR-SXM607EG GR-SXM57EG GR-SXM470A GR-SXM470A-S GR-SXM770A
REF.
NO.
1 PACKING CASE LY32179-002A LY32054-077A LY32054-027A LY32179-004A LY32054-085A LY32054-030A LY32054-011A
4 POLY BAG QPA02003506 YQM30061-3
7 WARRANTY CARD BT-54013-1 – – BT-54013-1
–––
!
9 POWER CORD
QMPL120-190-JR QMPS110-190-JR QMPL120-190-JR QMPS110-190-JR QMPL120-190JR
!
10 AC ADAPTER LY20688-001A LY20688-003A LY20688-004A LY20688-001A LY20688-003A LY20688-004A LY20688-003A
!
11 BATTERY PACK YQ10629E LY31199-001A YQ10629E
13 SOFT WARE PERM. – – – – – – – YU30843-7-1
14 CORE FILTER
QQR0491-002,X3 QQR0491-002,X4 QQR0491-002,X5
15 S CABLE, S-VIDEO CABLE – – – QAM0004-003
16 REMOTE CONTROL UNIT – – – LY42129-001A LY20543-002A
17 AAA(R03)BATTERY, X2 Not used Not used Not used Used Used Used Used Used
18 ADAPTER PLUG – – – QAM0302-001
–––
19
CONNECTOR,CABLE ADAPTER
PEMC1174 – – – – – – –
MODEL
ITEM
GR-FXM37EG GR-FXM270A GR-FXM270A-S GR-SXM607EG GR-SXM57EG GR-SXM470A GR-SXM470A-S GR-SXM770A
Note: Mark – is not used. Mark is same as left.

101 LOWER CASE ASSY LY20684-005A LY20684-006A LY20684-008A LY20684-009A
101F SCREW *QYSLSF2060D QYSLSF2050Z *QYSLSF2060D QYSLSF2050Z
104 FRONT COVERASSY LY20683-013A LY20683-007B LY20683-014A LY20683-009B LY20683-007B LY20683-007A
104E COVER (LIGHT)/DC LIGHT LY30934-020A LY32040-001A
104F SPACER (A) –LY30029-0B4A
104H CAUTION LABEL –YQ44341-6
104J STICKER (A) LY32058-001A LY32058-002A
104K STICKER (C) LY32060-001A LY32060-002A
105 CASS.COVER (M) ASSY LY20694-002A LY20694-003A LY20694-002A
106 UPPER CASE (M) LY10257-005B LY10257-021A LY10257-001A LY10257-003A LY10257-022A LY10257-023A
109 TOP OPE UNIT LY20614-014B LY20614-002B LY20614-003B LY20614-002B LY20614-005B
111 REAR UNIT LY20615-004A LY20615-001A
114 STICKER (D) LY32061-003A LY32061-001A LY32061-004A
121 SCREW, X3 *QYSLSF2060D QYSLSF2050Z *QYSLSF2060D QYSLSF2050Z
130 FRAME ASSY LY20678-002A LY20678-001A
130E CONTACT (LIGHT), X2 –YQ43810-1-1
130F E-SI C WIRE C-F –WJM0167-001A
136 SCREW/SPECIAL SCREW *QYSLSF2060D LY42981-001A *QYSLSF2060D LY42981-001A
138 SCREW * –QYSLSF2060D
154 HOLDER (DSC P.) –––––LY20645-001A
155 SCREW –––––QYSLSF2060D
156 FPC(DSC)ASSY –––––LY42875-001A
156A S.SHEET(DSC FPC) –––––LY42876-001A
157 INSULATER –––––YU40341
2
FINAL ASSEMBLY <M2>
REF.
NO.
MODEL
ITEM
GR-FXM37EG GR-FXM270A GR-FXM270A-S GR-SXM607EG GR-SXM57EG GR-SXM470A GR-SXM470A-S GR-SXM770A
21 CASSETTE ADAPTER –or YQ31963A-3 ––
or YQ31963A-3
or YQ31963B-3 or YQ31963B-3
22 AA(R6)BATTERY Not used Used Used Not used Not used Used Used Used
!
23 CONVERSION PLUG –PEMC1012-02 PEMC1012 ––PEMC1012-02 PEMC1012 PEMC1012-02
24 SHEET (CON.PLUG) –LYT0609-001A
––
LYT0609-001A
25 CABLE ASSY (EDITING) –––––PEAC0428-150 –PEAC0428-150
26 PC CONNECTION CABLE –––––––QAM0084-001
27 CD ROM –––––––LY31133-001B
28 POLY BAG –––––––LY30023-010A
29 SHEET (INSTALL) –––––––LYT0309-004A
30 SHEET (AGREEMENT) –––––––LYT0378-003A
31 SPACER (PACKING) –––*––LY43032-001A
REF.
NO.
MODEL
ITEM
GR-FXM37EG GR-FXM270A/A-S GR-SXM607EG GR-SXM57EG GR-SXM470A/A-S GR-SXM770A
REF.
NO.
254 OPTICAL LPF LY41757-001A LY41370-001A LY41757-001A
255 CCD SPACER LY20346-001A LY20086-001A LY20346-001A
257 CCD BASE ASSY LYH40018-003A LYH40132-002A LYH40018-004A LYH40132-002A
MODEL
ITEM
GR-FXM37EG GR-FXM270A/A-S GR-SXM607EG GR-SXM57EG,470A/A-S,770A
OPTICAL BLOCK SECTION
Note: Mark –is not used. Mark is same as left. Mark * reference model was also changed.

REF.
NO.
400 MECHA(B)ASSY YMA0030A-E YMA0031A-E
406 CASS. GUIDE (R) ASSY ––YQ44339A-7
406A SW. LEVER (R) ––YQ32162-1-3
406B TORSION SPRING ––YQ44340-1-4
407 SCREW ––LY42819-001A
466 ROTARY ENCODER QSW0888-001 QSW0888-002
MODEL
ITEM
GR-FXM37EG GR-FXM270A/A-S GR-SXM607EG GR-SXM57EG,470A/A-S,770A
MECHANISM ASSEMBLY <M3>
!
500 MONITORASSY LYH20217-017A LYH20217-007A LYH20217-001A LYH20217-004A LYH20217-008A LYH20217-008B LYH20217-003A
!
501 M.COVERASSY LY20679-005A LY20679-001A LY20679-003A LY20679-002A LY20679-006A
501B WINDOW LY32022-003A LY32022-004A LY32022-002A
502 M.CASE (2.5/3)ASSY LY32036-001A LY32035-001A LY32036-001A LY32035-001A
504 HINGE COVER (U) LY31939-001A LY31939-002A LY31939-001A
515 HOLDER (2.5/3 PWB) LY20672-001A LY20647-001A LY20672-001B LY20647-001A
519 BACK LIGHT QLL0093-001 QLL0094-001 QLL0093-001 QLL0094-001
520 LCD MODULE QLD0154-001 QLD0176-001 QLD0118-001 QLD0176-001 QLD0118-001
522 STICKER (B) LY32059-001A LY32059-002A
MONITOR ASSEMBLY <M5>
REF.
NO.
MODEL
ITEM
GR-FXM37EG GR-FXM270A/A-S GR-SXM607EG GR-SXM57EG GR-SXM470A GR-SXM470A-S GR-SXM770A
PW MAIN BOARD ASSY YB10310EH-01 YB10310EK-01 YB10310EB-01 YB10310ED-01 YB10310EL-01 YB10310EE-01
MAIN BOARD ASSEMBLY <01>
REF.
NO.
MODEL
ITEM
GR-FXM37EG GR-FXM270A/A-S GR-SXM607EG GR-SXM57EG GR-SXM470A/A-S GR-SXM770A
PW CCD BOARD ASSY YB20899A-01 YB20899D-01 YB20899A-01 YB20899D-01
R5304 MG RESISTOR NRSA02J-105X –NRSA02J-105X –
C5303 CAPACITOR NCB21HK-102X NCB21HK-222X NCB21HK-102X NCB21HK-222X
CCD BOARD ASSEMBLY <02>
REF.
NO.
MODEL
ITEM
GR-FXM37EG GR-FXM270A/A-S GR-SXM607EG GR-SXM57EG,470A/A-S,770A
PW DSC BOARDASSY ––––YB20898A
DSC BOARD ASSEMBLY <08>
REF.
NO.
MODEL
ITEM
GR-FXM37EG GR-FXM270A/A-S GR-SXM607EG GR-SXM57EG,470A/A-S GR-SXM770A
PW MONITOR BOARD ASSY YB20900B-01 YB20900A-01 YB20900B-01 YB20900A-01
R7511 MG RESISTOR –
–
NRSA63J-223X –NRSA63J-223X
R7512
R7513 MG RESISTOR NRSA63J-103X
–
NRSA63J-103X –
R7514 MG RESISTOR ––NRSA63J-333X –NRSA63J-333X
R7515 MG RESISTOR NRSA63J-302X NRSA63J-562X NRSA63J-302X NRSA63J-562X
C7510 CAPACITOR ––NCB31EK-103X –NCB31EK-103X
MONITOR BOARD ASSEMBLY <07>
REF.
NO.
MODEL
ITEM
GR-FXM37EG GR-FXM270A/A-S GR-SXM607EG GR-SXM57EG GR-SXM470A/A-S,770A
3
Note: Mark –is not used. Mark is same as left. Mark * reference model was also changed.

0
VICTOR COMPANY OF JAPAN, LIMITED
VIDEO DIVISION
Printed in Japan
S40894
COMPACT VHS CAMCORDER
GR-FXM270A/A-S,SXM57EG,
SXM470A/A-S,SXM770A
No. 86594SCH
December 2000
Regarding service information other than these sections, refer to the GR-FXM37EG, SXM607EG service manual (No. 86589).
Also, be sure to note important safety precautions provided in the service manual.
VHS
PAL
625
Camcorder
General
Format : S-VHS/VHS PAL standard
Power source : DC 11 V
(Using AC Adapter)
DC 6 V
(Using battery pack)
Power consumption
Viewfinder on : 4.7 W
LCD monitor on : 5.4 W
Video light : 3.0 W
Signal system : PAL-type
Video recording system
Luminance : FM recording
Colour : Converted sub-carrier
direct recording
Conforms to VHS standard
Cassette :/cassette
Tape speed
SP : 23.39 mm/sec.
LP : 11.70 mm/sec.
Recording time (max.)
SP : 60 minutes
LP : 120 minutes
(with EC-60 cassette)
D.S.C. format
Recording format : Digital data storage
(based on JPEG)
Recording medium : Built-in flash memory,
2 Mbyte
Number of storable shots
FINE mode : approx. 30 shots
STANDARD mode: approx. 60 shots
Image size : 640 x 480 pixels
(when captured on a PC)
Specifications shown are for SP mode unless otherwise indicated. E & O.E. Design and specifications subject to change
without notice.
Operating
temperature :0°C to 40°C
Operating humidity : 35% to 80%
Storage temperature : –20°C to 50°C
Weight : 930 g
Dimensions : 200 mm x 112 mm x
(W x H x D) 118 mm
(with the LCD monitor closed
and with the viewfinder full
tilted downward)
Pickup : 1/4" format CCD
Lens : F1.6, f = 3.9 mm to 62.4 mm,
16:1 power zoom lens with
auto iris and macro control,
filter diameter 40.5 mm
Viewfinder : Electronic viewfinder with
0.5" black/white CRT
White balance
adjustment : Auto/Manual adjustment
LCD monitor : 3" diagonally measured,
LCD panel/TFT active matrix
system
Speaker : Monaural
Connectors
JLIP/EDIT :ø3.5 mm, 4-pole, mini-head
jack (compatible with
RC-5325 plug)
Video : 1 V
(
p-p
)
, 75 Ωunbalanced,
analogue output
(via Video output connector)
Audio : 300 mV (rms), 1 kΩanalogue
output
(via Audio output connector)
Digital :ø2.5 mm, 4-pole, mini-head
jack
S-Video :Y:1V
(
p-p
)
, 75 Ω,
analogue output
C: 0.29 V
(
p-p
)
, 75 Ω,
analogue output
AC Adapter AP-V10A
Power requirement : AC 110 V to 240 V`,
50 Hz/60 Hz
Output : DC 11 V , 1 A
Dimensions : 59 mm x 31 mm x 84 mm
(W x H x D)
Weight : Approx. 140 g
(not including Power Cord)
Optional Accessories
•Battery Packs BN-V12U, BN-V20U, BN-V400U
•Compact S-VHS ( ) Cassettes SE-C45/30
•Compact VHS ( ) Cassettes EC-60/45/30
•Remote Control Unit RM-V700U
•Active Carrying Bag CB-V7U
Some accessories are not available in some areas.
Please consult your nearest JVC dealer for details on
accessories and their availability.
SPECIFICATIONS
(The specifications shown pertain specifically to the model GR-SXM770A)
This Schematic Diagrams is printed on 100% recycled paper.
COPYRIGHT ©2000 VICTOR COMPANY OF JAPAN, LTD.
SCHEMATIC DIAGRAMS
CD-ROM No. SML200012

5
4
1
2
3
ABCD
4-1
SECTION 4
CHARTS AND DIAGRAMS
4.1 BOARD INTERCONNECTIONS

4-2
EFGH
Note1: How to find the page showing the continuative schematic diagram
Example)
TO REG (Page 4-19):
Refer to the GR-FXM37EG, SXM607EG/EK service manaul (No. 86589)
TO CPU (Page 4-3):
Refer to this service manual
2: The mark
夝
means modified points.

5
4
1
2
3
ABCD
4-3
4.2 CPU SCHEMATIC DIAGRAM

5
4
1
2
3
ABCD
4-4
4.3 DSP SCHEMATIC DIAGRAM

5
4
1
2
3
ABCD
4-5
4.4 DSC SCHEMATIC DIAGRAM

4-6
EFGH

4.5 DSC CIRCUIT BOARD
–FOR SXM770A–
4-7
FOIL SIDE (B)
R8029
R8001
R8002
R8004
R8005
R8027
R8008
R8009
R8010
R8011
R8013
R8028R8026
C8003
C8005
C8006
C8007
C8008
C8009 C8010
C8011
C8012
C8020
C8032
C8034
C8039
C8040
C8004
C8027
C8028
C8029
C8030
L8005
C8043
D8001
D8002
D8003 D8004
IC8004
IC8005
IC8007
IC8001
X8001
1
1
36
3772
73
108
109 144
4
85
R8030
0 8 DSC PWB
YB20898
REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION
COMPONENT PARTS LOCATION GUIDE <DSC>
CAPACITOR
C8001 A C 2A
C8002 A C 2A
C8003 B C 3B
C8004 B C 1B
C8005 B C 1A
C8006 B C 1B
C8007 B C 1B
C8008 B C 2B
C8009 B C 3B
C8010 B C 3B
C8011 B C 3A
C8012 B C 2A
C8013 A C 2B
C8014 A C 2C
C8015 A C 2B
C8016 A C 2B
C8017 A C 2B
C8018 A C 2A
C8019 A C 1A
C8020 B C 1A
C8021 A C 1B
C8022 A C 1B
C8023 A C 1B
C8024 A C 2B
C8025 A C 3B
C8026 A C 3B
C8027 B C 2C
C8028 B C 2C
C8029 B C 1B
C8030 B C 1B
C8031 A C 2B
C8032 B C 1A
C8033 A C 1A
C8034 B C 1A
C8035 A C 1A
C8036 A C 1A
C8037 A C 2A
C8038 A C 1A
C8039 B C 3B
C8040 B C 2C
C8041 A C 2B
C8042 A C 2A
C8043 B C 1A
C8044 A C 1B
CONNECTOR
CN8001 A C 2B
DIODE
D8001 B C 1A
D8002 B C 1A
D8003 B C 1A
D8004 B C 1A
IC
IC8001 B C 2B
IC8002 A C 2B
IC8003 A C 3C
IC8004 B C 3B
IC8005 B C 1B
IC8006 A C 1A
IC8007 B C 1B
COIL
L8001 A C 2A
L8002 A C 2B
L8003 A C 2B
L8004 A C 1A

4-8
COMPONENT SIDE (A)
R8003
R8006
R8012
R8007
R8014
R8015
R8016
R8017 R8018
R8019 R8020
R8021 R8022
R8023
R8024
R8025
C8001
C8013
C8015
C8016
C8017
C8018
C8019
C8021
C8022
C8023
C8024
C8026
C8033
C8035
C8036 C8037
C8031
L8001
L8002
L8003
L8004
C8014
C8025
C8002
C8038
C8041
C8042
C8044
ZP80-10
IC8003
IC8006
IC8002
CN8001
ZP81-1
18
916
ZP81-2
ZP81-3
ZP80-1
ZP80-25
ZP80-15ZP80-37
ZP80-38
ZP80-39
ZP80-35
ZP80-27
ZP80-29
ZP80-31
1
30
3150
51
80
10081
ZP80-33 ZP80-14
ZP80-16
ZP80-18
ZP80-20
ZP80-22
ZP80-24
ZP80-26 ZP80-28 ZP80-30
ZP80-32 ZP80-34 ZP80-36
J8001
JP8001JP8002
1
24
28
25
1
39
2
38
1
2
CN8001
34
A
B
C
O
N REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.NO. LOCATION REF.N
O
2
B
2
B
3
C
3
B
1
B
1
A
1
B
2
A
2
B
2
B
1
A
L8005 B C 1A
RESISTOR
R8001 B C 3B
R8002 B C 1B
R8003 A C 2B
R8004 B C 3B
R8005 B C 3B
R8006 A C 2B
R8007 A C 2B
R8008 B C 1B
R8009 B C 2C
R8010 B C 2C
R8011 B C 2C
R8012 A C 2B
R8013 B C 1B
R8014 A C 3A
R8015 A C 3A
R8016 A C 3B
R8017 A C 3B
R8018 A C 3B
R8019 A C 3B
R8020 A C 3B
R8021 A C 3B
R8022 A C 3B
R8023 A C 3B
R8024 A C 3B
R8025 A C 3B
R8026 B C 1B
R8027 B C 1B
R8028 B C 1B
R8029 B C 1A
R8030 B C 1A
OTHER
J8001 A D 1A
JP8001 A D 1A
JP8002 A D 1A
TM4 A C 1B
TM8 A C 1B
X8001 B C 1B
ZP80-1 A C 1A
ZP81-1 A C 1A
ZP81-2 A C 1A
ZP81-3 A C 1A
ZP80-10 A C 2B
ZP80-14 A C 3B
ZP80-15 A C 2A
ZP80-16 A C 3B
ZP80-18 A C 3B
ZP80-20 A C 3B
ZP80-22 A C 3B
ZP80-24 A C 3B
ZP80-25 A C 2B
ZP80-26 A C 3B
ZP80-27 A C 2B
ZP80-28 A C 3B
ZP80-29 A C 2B
ZP80-30 A C 3B
ZP80-31 A C 2B
ZP80-32 A C 3B
ZP80-33 A C 2B
ZP80-34 A C 3B
ZP80-35 A C 2A
ZP80-36 A C 3B
ZP80-37 A C 2A
ZP80-38 A C 2A
ZP80-39 A C 2B
Ozaki-M1A723/C725/C735/C835
E. & O. E. No. 86594

SECTION 5
PARTS LIST
SAFETY PRECAUTION
Parts identified by the symbol are critical for safety. Replace only with specified part numbers.
5.1 PACKING AND ACCESSORY ASSEMBLY <M1>
The instruction manual to be provided with this product will differ according to the destination.
2
1
4
12
FINAL ASSY
<M2>
10
5
LABEL
(SERIAL)
3
7
13
24
29
30
17
8
15
9
16
11
14
14
14
14
14
6
18
31
25
23
26
27 28
21
22
5-1

5-2
# REF No. PART No. PART NAME, DESCRIPTION
---------------- ----------------------- -----------------------------------------------------
✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽
PACKING AND ACCESSORY ASSEMBLY <M1>
1 LY32054-011A PACKING CASE,F
LY32054-027A PACKING CASE,B
LY32054-030A PACKING CASE,E
LY32054-077A PACKING CASE,A
LY32054-085A PACKING CASE,D
LY32179-004A PACKING CASE,C
2 LY32065-001A CUSHION
3 LY30023-002A POLY BAG
4 YQM30061-3 POLY BAG,F
QPA02003506 POLY BAG,A,B,C,D,E
!5 LYT0671-002A IB(GE),C
!LYT0671-003A IB(FR),C
!LYT0671-004A IB(DU),C
!LYT0671-005A IB(SP),C
!LYT0671-006A IB(IT),C
!LYT0671-007A IB(DA),C
!LYT0671-008A IB(FI),C
!LYT0671-009A IB(SW),C
!LYT0671-010A IB(NO),C
!LYT0671-011A IB(RU),C
!LYT0671-012A IB(CZ),C
!LYT0671-013A IB(PO),C
!LYT0671-014A IB(HU),C
!LYT0675-001A IB(EN),F
!LYT0675-002A IB(CH),F
!LYT0675-003A IB(RU),F
!LYT0675-004A IB(AR),F
!LYT0683-001A IB(EN),A,B,D,E
!LYT0683-002A IB(CH),A,B,D,E
!LYT0683-003A IB(RU),A,B,D,E
!LYT0683-004A IB(AR),A,B,D,E
6 LY41538-002B LENS CAP
7 BT-54013-1 WARRANTY CARD,C
8 PEAC0362-150 CABLEASSY(AUDIO/VIDEO)
!9 QMPL120-190-JR POWER CORD,A,C,D,F
!QMPS110-190-JR POWER CORD,B,E
!10 LY20688-001A AC ADAPTER,AP-V10EG,C
!LY20688-003A AC ADAPTER,AP-V10A,A,D,F
!LY20688-004A AC ADAPTER,AP-V10A-S,B,E
!11 LY31199-001A BATTERY PACK,BN-V20BU,C
!YQ10629E BATTERY PACK,BN-V11U,A,B,D,E,F
12 LY20186-001A SHOULDER STRAP
13 YU30843-7-1 SOFT WARE PERM. F
14 QQR0491-002 CORE FILTER,X3A,B
QQR0491-002 CORE FILTER,X4 C,D,E
QQR0491-002 CORE FILTER,X5 F
15 QAM0004-003 S CABLE,S-VIDEO CABLE,C,D,E,F
16 LY20543-002A
REMOTE CONTROL UNIT,RM-V71
6U,D,E,F
LY42129-001A
REMOTE CONTROL UNIT,RM-V715U,C
17 –
AAA(R03)BATTERY,FOR RCU,X2 C,D,E,F
18 QAM0302-001 ADAPTER PLUG,C
21 YQ31963A-3 CASSETTE ADAPTER,A,B,D,E,F
or YQ31963B-3 CASSETTE ADAPTER,A,B,D,E,F
22 –
AA(R6)BATTERY,FOR CASS.ADAPTER,A,B,D,E,F
!23 PEMC1012 CONVERSION PLUG,B,E
!PEMC1012-02 CONVERSION PLUG,A,D,F
# REF No. PART No. PART NAME, DESCRIPTION
---------------- ----------------------- -----------------------------------------------------
•INSTRUCTIONS
EN....... ENGLISH
GE ...... GERMANY
FR....... FRENCH
DU ...... DUTCH
SP....... SPANISH
IT ........ ITALIAN
DA....... DANISH
FI ........ FINNISH
SW...... SWEDISH
NO ...... NORWEGIAN
RU ...... RUSSIAN
CZ....... CZECH
PO ...... POLISH
HU ...... HUNGARIAN
CH ...... CHINESE
AR....... ARABIC
24 LYT0609-001A SHEET(CON.PLUG),A,B,D,E,F
25 PEAC0428-150 CABLE ASSY(EDITING),D,F
26 QAM0084-001 PC CONNECTION CABLE,F
27 LY31133-001B CD ROM,F
28 LY30023-010A POLY BAG,F
29 LYT0309-004A SHEET(INSTALL),F
30 LYT0378-003A SHEET(AGREEMENT),F
31 LY43032-001A SPACER(PACKING),D,E,F
MODEL MARK
GR-FXM270A A
GR-FXM270A-S B
GR-SXM57EG C
GR-SXM470A D
GR-SXM470A-S E
GR-SXM770A F

137
251C
251C
251C
251C
251C
251C
251C
251D
251B
251C251C
251A
254
251
253 255 257252
CCD
<02>
252
y
e
OPTICAL BLOCK
SECTION
256
ELECTRONIC
VIEWFINDER
<M4>
nn
v
u
126 124
124
123
102
121
12
1
121
101C
103
u
124
125
125 122 124
101A
101E
101D
r
j
h
g
101F
101B
101
n
s
ff
p
115
115
115 110
115
115
13
0
h
w
104G
104
104C
104B
104A
104H
104E
104D
104D
104D
11
104J
m
jj
b
k
104D
104F
117
117
104K
t
MAIN
<01>
136
ee dd
jj
r
cc
n
ss
hh
nn
ff
y
gg
bb
z
w
x
138
aa
156
156A
157
q
5.2 FINAL ASSEMBLY <M2>
5-3

5-4
127
105C
kk
105A
105C
105
LABEL
/CAUTION
127
105B
120
120
f
gg 109
114
2
1
121
133
132 131
130C
a
b
130A
h130E
130E
130F
130B130B
119
RATING
LABEL
130D
130D
133
135
130
135
c
f
pp
m
rr
d
k
v
w
j
p
e116
g
116
116
111
117
MECHANISM
<M3>
151
152
151
cc
pp
x
ee
dd bb
z
151
151
150
145
144
141
141
140
140A
153
kk
149
143
142
134
149 148 cd
MONITOR
<M5>
118
118
mm
a
hh
128
128
106
mm
rr
aa
qq
155
t
qq
ss
s
q
DSC
<08>
154

5-5
#REF No. PART No. PART NAME, DESCRIPTION # REF No. PART No. PART NAME, DESCRIPTION
---------------- ----------------------- ----------------------------------------------------- ----------------- ----------------------- -----------------------------------------------------
130C LY30029-0A4A SPACER(A)
130D LY41082-001A CUSHION(OP),X2
130E YQ43810-1-1 CONTACT(LIGHT),X2
130F WJM0167-001A E-SI C WIRE C-F
131 LY42758-001A S.CASE(MAIN)
132 QYSPSTU1725M SCREW
133 LY41173-001A SPECIAL SCREW,X2
134 QYSLSF1750D SCREW
135 LY30018-050A SPECIAL SCREW,X2
136 LY42981-001A SPECIAL SCREW
137 WJT0039-001A E-CARD WIRE,OP-MAIN CN15
138 QYSLSF2060D SCREW
140 LY31790-001A FRONT FRAME ASSY
140A YQ44144-1-1 TAPE GUIDE
141 SPSH1725M SCREW,X2
142 LY31807-001A SIDE BRACKET L
143 LY42722-003A SCREW
144 LY31806-001A SIDE BRACKET R
145 LY42722-003A SCREW
148 LY31816-001A BRACKET(MECHA)
149 LY42722-003A SCREW,X2
150 LY31808-001A CASS.HOUSING ASSY
151 LY42722-003A SCREW,X4
152 LY30176-001A CASS.COV.INSIDE
153 LY31956-001A BRACKET(C.COV.)
154 LY20645-001A HOLDER(DSC P.),F
155 QYSLSF2060D SCREW,F
156 LY42875-001A FPC(DSC)ASSY,F
156A LY42876-001A S.SHEET(DSC FPC),F
157 YU40341 INSULATER,F
–OPTICAL BLOCK SECTION –
251 LY30948-003A OP BLOCK ASSY
251A PTY30948-002 FOCUS MOTOR
251B PTY30948-321 ZOOM MOTOR
251C PTY30151-016 SCREW,X9
251D PTY30948-006 IRIS MOTOR UNIT,INCL.FPC
252 QYSPSGU2080Z SCREW,X2
253 LY31441-001A SPACER RUBBER
254 LY41757-001A OPTICAL LPF
255 LY20346-001A CCD SPACER
256 LY30018-072A SPECIAL SCREW
257 LYH40132-002A CCD BASE ASSY
✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽
FINAL ASSEMBLY <M2>
101 LY20684-006A LOWER CASE ASSY,A,B
LY20684-008A LOWER CASE ASSY,C,D,E
LY20684-009A LOWER CASE ASSY,F
101A LY40081-001A CAP
101B LY20682-001A GRIP BELT
101C LY30018-003A SPECIAL SCREW
101D QAS0061-001 SPEAKER
101E LY42764-001B HOLDER(SPEAKER)
101F QYSLSF2050Z SCREW
102 LY31945-001B COVER(JACK)
103 LY31946-001A COVER(JIG)
104 LY20683-007A FRONT COVER ASSY,F
LY20683-007B FRONT COVER ASSY,A,B,D,E
LY20683-009B FRONT COVER ASSY,C
104A LY31937-001A HOOD
104B LY31938-001A COVER(HOOD)
104C LY31936-001A RING
104D QYSLSF2060D SCREW,X4
104E LY32040-001A DC LIGHT
104F LY30029-0B4A SPACER(A)
104G LY32043-001A MICROPHONE
104H YQ44341-6 CAUTION LABEL
104J LY32058-002A STICKER(A)
104K LY32060-002A STICKER(C)
105 LY20694-002A CASS.COVER(M)ASSY,A,B,D,E,F
LY20694-003A CASS.COVER(M)ASSY,C
105A LY42883-001A MARK
105B LY40559-001A SHIELD SHEET
105C LY40076-001A SPACER,X2
106 LY10257-003A UPPER CASE(M),C
LY10257-021A UPPER CASE(M),A,B
LY10257-022A UPPER CASE(M),D,E
LY10257-023A UPPER CASE(M),F
109 LY20614-002B TOP OPE UNIT,A,B,D,E
LY20614-003B TOP OPE UNIT,C
LY20614-005B TOP OPE UNIT,F
110 LY20613-001A ZOOM UNIT
111 LY20615-001A REAR UNIT,C,D,E,F
LY20615-004A REAR UNIT,A,B
114 LY32061-001A STICKER(D),A,B,C,D,E
LY32061-004A STICKER(D),F
115 QYSLSF2060D SCREW,X5
116 QYSLSF2060D SCREW,X3
117 QYSLSF2060D SCREW,X3
118 QYSLSF2060D SCREW,X2
119 QYSLSP2030D SCREW
120 QYSLSF2060D SCREW,X2
121 QYSLSF2050Z SCREW,X3
122 QYSLSF2060D SCREW
123 QYSLSF2060D SCREW
124 QYSLSF2060D SCREW,X4
125 QYSLSF2060D SCREW,X2
126 QYSLSF2060D SCREW
127 QYSLSP2030D SCREW,X2
128 QYSLSP2030D SCREW,X2
130 LY20678-001A FRAME ASSY
130A YQ31843 BASE
130B QYSLSF2060D SCREW,X2

5-6
#REF No. PART No. PART NAME, DESCRIPTION # REF No. PARTNo. PART NAME, DESCRIPTION
---------------- ----------------------- ----------------------------------------------------- ----------------- ----------------------- -----------------------------------------------------
5.3 ELECTRICAL PARTS LIST
✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽✽
MAIN BOARD ASSEMBLY <01>
PW YB10310ED-01 MAIN BOARD ASSY,C
YB10310EE-01 MAIN BOARD ASSY,F
YB10310EK-01 MAIN BOARD ASSY,A,B
YB10310EL-01 MAIN BOARD ASSY,D,E
IC101 UPD703039-026 IC(MICRO C ROM)
or UPD70F3040-026 IC(MICRO C ROM)
IC102 TC7S86FU IC(DIGITAL)
or SN74AHC1G86K IC
or MC74VHC1G86DF IC
IC104 AT25080N-10SC-X IC
or X25170S8I-2.5-X IC
or 25LC080-I/SN-X IC
IC105 M62367GP IC
IC106 IC-PST9327U-X IC
IC107 RS5C314 IC
!IC1601 BD6630KV IC
IC1801 PIC-26043S IR DETECT UNIT,C,D,E,F
IC2001 MC74AC04DT IC
IC2401 NJM2073M-XE IC
IC3001 JCY0130 IC
IC3002 74HC1G04GW IC
IC3501 HA118224F IC
IC4001 JCY0149 IC
IC4002 TMS4C2973-28-X IC
IC4003 UPD6467GR-506-X IC(MICRO C ROM)
IC4201 UPC358G2/5/-W IC
IC4202 BA10324AF-XE IC
IC4251 BA10358F-XE IC
IC4501 UPD16835G3 IC
IC4702 NJM2534V IC,C
IC5201 HD49326BF IC
IC5202 JCY0098 IC
IC6001 FA3698F IC
IC7002 MN5814 IC
IC7006 BA4558F IC
IC7007 TC7S04FU IC(DIGITAL),A,B,C
or SN74AHC1G04K IC,A,B,C
or MC74VHC1G04DF IC,A,B,C
IC7008 SN74LV4052APW IC
Q101 2SA1774/RS/-X TRANSISTOR
Q102 DTC144EE TRANSISTOR
Q103 2SC4617/QR/-X TRANSISTOR
Q104 DTC144EE TRANSISTOR
Q105 2SA1774/RS/-X TRANSISTOR
Q110 DTC144EE TRANSISTOR
Q111 DTC114EE TRANSISTOR
Q112 DTC114EE TRANSISTOR
Q113 2SC4097/QR/-X TRANSISTOR
Q2001 DTA114TE TRANSISTOR
Q2007 PUMX1 PAIR TRANSISTOR
or HN1C01FU/G/-X PAIR TRANSISTOR
or UMX1N PAIR TRANSISTOR
Q2008 PUMT1 PAIR TRANSISTOR
or HN1A01FU/G/-X PAIR TRANSISTOR
Q2021 DTC144EE TRANSISTOR
Q2022 DTC144EE TRANSISTOR
Q2023 2SC4617/QR/-X TRANSISTOR
Q2071 2SC4617/QR/-X TRANSISTOR
Q2401 DTC144EE TRANSISTOR
Q2402 DTA144EE TRANSISTOR
Q3002 PUMX1 PAIR TRANSISTOR
or UMX1N PAIR TRANSISTOR
or HN1C01FU/G/-X PAIR TRANSISTOR
Q3003 2SC4097/QR/-X TRANSISTOR
Q3006 DTC144EE TRANSISTOR,C,D,E,F
Q3501 HN1C01FU/G/-X PAIR TRANSISTOR
Q3502 HN1C01FU/G/-X PAIR TRANSISTOR
Q3505 DTC144EE TRANSISTOR,C,D,E,F
Q3901 HN1A01FU/G/-X PAIR TRANSISTOR
Q4201 2SC4617/QR/-X TRANSISTOR
Q4251 RPM-22PB PHOTO TRANSISTOR
Q4501 DTC114EE TRANSISTOR
Q4701 PUMX1 PAIR TRANSISTOR
or HN1C01FU/G/-X PAIR TRANSISTOR
Q4702 2SC4617/QR/-X TRANSISTOR
Q4703 PUMX1 PAIR TRANSISTOR
or HN1C01FU/G/-X PAIR TRANSISTOR
Q4704 PUMT1 PAIR TRANSISTOR
or HN1A01FU/G/-X PAIR TRANSISTOR
Q4705 2SC4617/QR/-X TRANSISTOR,C,D,E,F
Q4706 2SC4617/QR/-X TRANSISTOR,C,D,E,F
Q4707 2SC4617/QR/-X TRANSISTOR,C,D,E,F
Q4708 2SC4617/QR/-X TRANSISTOR,C
Q4709 2SC4617/QR/-X TRANSISTOR,C
Q4710 2SC4617/QR/-X TRANSISTOR,C
Q4711 PUMX1 PAIR TRANSISTOR,C,D,E,F
or HN1C01FU/G/-X PAIR TRANSISTOR,C,D,E,F
Q4712 PUMT1 PAIR TRANSISTOR,C,D,E,F
or HN1A01FU/G/-X PAIR TRANSISTOR,C,D,E,F
Q4713 PUMX1 PAIR TRANSISTOR,C,D,E,F
or HN1C01FU/G/-X PAIR TRANSISTOR,C,D,E,F
Q4714 PUMT1 PAIR TRANSISTOR,C,D,E,F
or HN1A01FU/G/-X PAIR TRANSISTOR,C,D,E,F
Q4715 PUMX1 PAIR TRANSISTOR,C,D,E,F
or HN1C01FU/G/-X PAIR TRANSISTOR,C,D,E,F
Q4716 DTC144EE TRANSISTOR,C
Q4717 DTA144EE TRANSISTOR,C
Q6101 SSM6J07FU MOS FET
Q6106 HN1C01FU/G/-X PAIR TRANSISTOR
Q6107 SSM3J05FU MOS FET
Q6201 SSM6J07FU MOS FET
Q6301 CPH3304 MOS FET
Q6306 SSM3K02F MOS FET
Q6307 2SC4617/QR/-X TRANSISTOR
Q6308 CPH3101 TRANSISTOR
Q6401 SSM6J07FU MOS FET
Q6501 SSM6J07FU MOS FET
Q6601 CPH3304 MOS FET
Q6608 DTC144EE TRANSISTOR
Q6621 HN1C01FU/G/-X PAIR TRANSISTOR
Q6622 2SA1577/QR/-X TRANSISTOR
Q6701 FX802 TRANSISTOR
Q6702 2SC4097/QR/-X TRANSISTOR
Q6801 2SA1577/QR/-X TRANSISTOR
Q6811 2SB1121/TU/-X TRANSISTOR
Q7003 PUMX1 PAIR TRANSISTOR
Q7011 PUMX1 PAIR TRANSISTOR
Q7013 PUMX1 PAIR TRANSISTOR
MODEL MARK MODEL MARK
GR-FXM270A A GR-SXM470A D
GR-FXM270A-S B GR-SXM470A-S E
GR-SXM57EG C GR-SXM770A F

5-7
#REF No. PART No. PART NAME, DESCRIPTION # REF No. PART No. PART NAME, DESCRIPTION
---------------- ----------------------- ----------------------------------------------------- ----------------- ----------------------- -----------------------------------------------------
Q7015 PUMX1 PAIR TRANSISTOR
Q7017 2SC4617/QR/-X TRANSISTOR
Q7018 2SA1774/QR/-X TRANSISTOR
Q7019 2SC4617/QR/-X TRANSISTOR
Q7020 2SA1774/QR/-X TRANSISTOR
Q7022 DTC144EE TRANSISTOR,A,B,C
!D101 SB007W03Q SB DIODE
D102 UDZS7.5B ZENER DIODE
D105 1SS355 DIODE
D106 1SS355 DIODE
D107 SB007W03Q SB DIODE
D501 MA8068 ZENER DIODE
D502 MA8068 ZENER DIODE
D3001 DAN222 DIODE,C,D,E,F
D5201 1SS355 DIODE
D6001 CRS03 SB DIODE
D6101 CRS03 SB DIODE
D6106 1SS357 SB DIODE
D6201 CRS03 SB DIODE
D6301 CRS03 SB DIODE
D6401 CRS03 SB DIODE
D6501 CRS03 SB DIODE
D6601 1SS383 SB DIODE
D6616 UDZS5.1(B) ZENER DIODE
D7002 MA365 VARI CAP DIODE
D7004 RB471E SB DIODE
R101 NRSA63J-104X MG RESISTOR 100kØ,1/16W
!R104 NRSA63J-102X MG RESISTOR 1kØ,1/16W
R105 NRSA63J-103X MG RESISTOR 10kØ,1/16W
R106 NRSA63J-561X MG RESISTOR 560Ø,1/16W
R107 NRVA63D-153X CMF RESISTOR 15kØ,1/16W
R108 NRVA63D-243X CMF RESISTOR 24kØ,1/16W
R109 NRVA63D-183X CMF RESISTOR 18kØ,1/16W
R110 NRSA63J-103X MG RESISTOR 10kØ,1/16W
R111 NRSA63J-273X MG RESISTOR 27kØ,1/16W
R112 NRSA63J-331X MG RESISTOR 330Ø,1/16W
R113 NRSA63J-562X MG RESISTOR 5.6kØ,1/16W
R114 NRSA63J-821X MG RESISTOR 820Ø,1/16W
R115 NRSA63J-101X MG RESISTOR 100Ø,1/16W
R116 NRSA63J-102X MG RESISTOR 1kØ,1/16W
R118 NRSA63J-103X MG RESISTOR 10kØ,1/16W
R119 NRSA63J-103X MG RESISTOR 10kØ,1/16W
R120 NRSA63J-273X MG RESISTOR 27kØ,1/16W
R121 NRSA63J-273X MG RESISTOR 27kØ,1/16W
R122 NRSA63J-393X MG RESISTOR 39kØ,1/16W
R123 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R124 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R125 NRSA63J-273X MG RESISTOR 27kØ,1/16W
R126 NRSA63J-153X MG RESISTOR 15kØ,1/16W
R127 NRSA63J-221X MG RESISTOR 220Ø,1/16W
R128 NRSA63J-102X MG RESISTOR 1kØ,1/16W
R129 NRSA63J-102X MG RESISTOR 1kØ,1/16W
R130 NRSA63J-105X MG RESISTOR 1MØ,1/16W
R131 NRSA63J-105X MG RESISTOR 1MØ,1/16W
R132 NRSA63J-105X MG RESISTOR 1MØ,1/16W
R133 NRSA63J-105X MG RESISTOR 1MØ,1/16W
R134 NRSA63J-105X MG RESISTOR 1MØ,1/16W
R135 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R136 NRSA63J-474X MG RESISTOR 470kØ,1/16W
R138 NRSA63J-333X MG RESISTOR 33kØ,1/16W
R139 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R140 NRSA63J-753X MG RESISTOR 75kØ,1/16W
R141 NRSA63J-334X MG RESISTOR 330kØ,1/16W
R142 NRSA63J-103X MG RESISTOR 10kØ,1/16W
R143 NRSA63J-105X MG RESISTOR 1MØ,1/16W
R144 NRSA63J-221X MG RESISTOR 220Ø,1/16W
R145 NRSA63J-222X MG RESISTOR 2.2kØ,1/16W
R146 NRSA63J-474X MG RESISTOR 470kØ,1/16W
R147 NRSA63J-472X MG RESISTOR 4.7kØ,1/16W
R148 NRSA63J-0R0X MG RESISTOR 0Ø,1/16W
R149 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R150 NRSA63J-222X MG RESISTOR 2.2kØ,1/16W
R151 NRSA63J-222X MG RESISTOR 2.2kØ,1/16W
R152 NRSA63J-474X MG RESISTOR 470kØ,1/16W
R153 NRSA63J-474X MG RESISTOR 470kØ,1/16W
R158 NRSA63J-474X MG RESISTOR 470kØ,1/16W
R159 NRSA63J-474X MG RESISTOR 470kØ,1/16W
R160 NRSA63J-474X MG RESISTOR 470kØ,1/16W
R161 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R162 NRSA63J-472X MG RESISTOR 4.7kØ,1/16W
R163 NRSA63J-221X MG RESISTOR 220Ø,1/16W
R164 NRSA63J-472X MG RESISTOR 4.7kØ,1/16W
R166 NRSA63J-103X MG RESISTOR 10kØ,1/16W
R167 NRSA63J-183X MG RESISTOR 18kØ,1/16W
R168 NRSA63J-562X MG RESISTOR 5.6kØ,1/16W
R170 NRSA63J-333X MG RESISTOR 33kØ,1/16W
R171 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R172 NRSA63J-151X MG RESISTOR 150Ø,1/16W
R173 NRSA63J-0R0X MG RESISTOR 0Ø,1/16W
R174 NRSA63J-0R0X MG RESISTOR 0Ø,1/16W
R175 NRSA63J-105X MG RESISTOR 1MØ,1/16W
R176 NRSA63J-221X MG RESISTOR 220Ø,1/16W
R180 NRSA63J-331X MG RESISTOR 330Ø,1/16W
R182 NRSA63J-222X MG RESISTOR 2.2kØ,1/16W
R183 NRSA63J-222X MG RESISTOR 2.2kØ,1/16W
R184 NRSA63J-222X MG RESISTOR 2.2kØ,1/16W
R188 NRSA63J-222X MG RESISTOR 2.2kØ,1/16W
R190 NRSA63J-331X MG RESISTOR 330Ø,1/16W
R191 NRSA63J-0R0X MG RESISTOR 0Ø,1/16W
R192 NRSA63J-105X MG RESISTOR 1MØ,1/16W
R194 NRSA63J-0R0X MG RESISTOR,F 0Ø/16W
R195 NRSA63J-0R0X MG RESISTOR 0Ø,1/16W
R504 NRSA63J-221X MG RESISTOR 220Ø,1/16W
R505 NRSA63J-331X MG RESISTOR 330Ø,1/16W
R1601 NRV142F-R33X CMF RESISTOR 0.33Ø,1/4W
R1602 NRV142F-R33X CMF RESISTOR 0.33Ø,1/4W
R1603 NRSA63J-154X MG RESISTOR 150kØ,1/16W
R1604 NRSA63J-102X MG RESISTOR 1kØ,1/16W
R1605 NRSA63J-102X MG RESISTOR 1kØ,1/16W
R1606 NRSA63J-102X MG RESISTOR 1kØ,1/16W
R1607 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R1608 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R1609 NRSA63J-333X MG RESISTOR 33kØ,1/16W
R1610 NRSA63J-103X MG RESISTOR 10kØ,1/16W
R1612 NRSA63J-392X MG RESISTOR 3.9kØ,1/16W
R1613 NRSA63J-104X MG RESISTOR 100kØ,1/16W
R1614 NRSA63J-333X MG RESISTOR 33kØ,1/16W
R1615 NRSA63J-103X MG RESISTOR 10kØ,1/16W
R1617 NRSA63J-183X MG RESISTOR 18kØ,1/16W
R1618 NRSA63J-154X MG RESISTOR 150kØ,1/16W
R1619 NRSA63J-471X MG RESISTOR 470Ø,1/16W
R1620 NRSA63J-684X MG RESISTOR 680kØ,1/16W
Other manuals for GR-FXM270A
1
This manual suits for next models
5
Table of contents
Other JVC Camcorder manuals

JVC
JVC 1105ASR-NF-VM User manual

JVC
JVC Super LoLux TK-C9510E User manual

JVC
JVC GZ-HD510 User manual

JVC
JVC GR-SXM755UC User manual

JVC
JVC GR-DVM801 User manual

JVC
JVC GR-SXM277UA User manual

JVC
JVC Everio GZ-HM30 User manual

JVC
JVC GR-D770AA User manual

JVC
JVC GYHD110U - Camcorder - 720p User manual

JVC
JVC GY-DV700W User manual
