König Electronic CMP-MOBDOCK40 User manual

CMP-MOBDOCK40
MANUAL (p. 2)
USB 3.0 2.5”/3.5” HDD DOCK
ANLEITUNG (S. 5)
USB 3.0 2,5”/3,5” HDD DOCKINGSTATION
MODE D’EMPLOI (p. 8)
STATION HDD USB 3.0 2,5”/3,5”
GEBRUIKSAANWIJZING (p. 11)
USB 3.0 2,5”/3,5” HDD DOCK
MANUALE (p. 14)
STAZIONE HDD 2,5”/3,5” USB 3.0
MANUAL DE USO (p. 17)
PUERTO USB 3.0 2,5”/3,5” HDD
HASZNÁLATI ÚTMUTATÓ (o. 20.)
USB 3.0 2,5”/3,5” HDD DOKKOLÓ
KÄYTTÖOHJE (s. 23)
USB 3.0 2,5”/3,5” HDD -TELAKKA
BRUKSANVISNING (s. 26)
USB 3.0 2,5”/3,5” HDD DOCK
NÁVOD K POUŽITÍ (s. 29)
USB 3.0 DOKOVACÍ STANICE PRO 2,5”/3,5” HDD
MANUAL DE UTILIZARE (p. 32)
STAŢIE DE ANDOCARE HDD USB 3.0 DE 2,5”/3,5”
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ(σελ. 35)
Σταθμός σύνδεσης για μονάδες σκληρών
δ ίσκων 2,5”/3,5” USB 3.0
BRUGERVEJLEDNING (s. 38)
USB 3.0 2,5”/3,5” HDD DOCK
VEILEDNING (s. 41)
USB 3.0 2,5”/3,5” HDD DOCK

ENGLISH
USB 3.0 2.5”/3.5” HDD DOCK
Introduction
This SATA Drive Dock offers a USB 3.0 SuperSpeed transmission rate of up to 5 Gbps. The computer is
capable of reading and writing to the external drive at its maximum speed, but it is also backward compatible
with the USB 2.0 host controller of your computer. (Using a USB 3.0 host controller is recommended.)
The drive dock is plug and play. One Touch Back-up feature allows users to copy files from their PC to the
external drive.
Main Feature
- Supports 2.5”/3.5” SATA HDD
- USB 3.0 transfer rate of up to 5 Gbps
- Hot swappable; Plug and Play
- Back-up software for quick data copy
Minimum System Requirements
Works with Windows® XPx86/ XPx64/ Vista x86/ Vista x64/Win 7 x86/ Win 7 x64
Take a look to the CMP-MOBDOCK40
1 One Touch Backup Button 4 USB3.0 Connector
2 HDD Access LED 5 Power DC Jack
3 Power LED 6 Power Switch
2

Assembly
Insert the hard drive

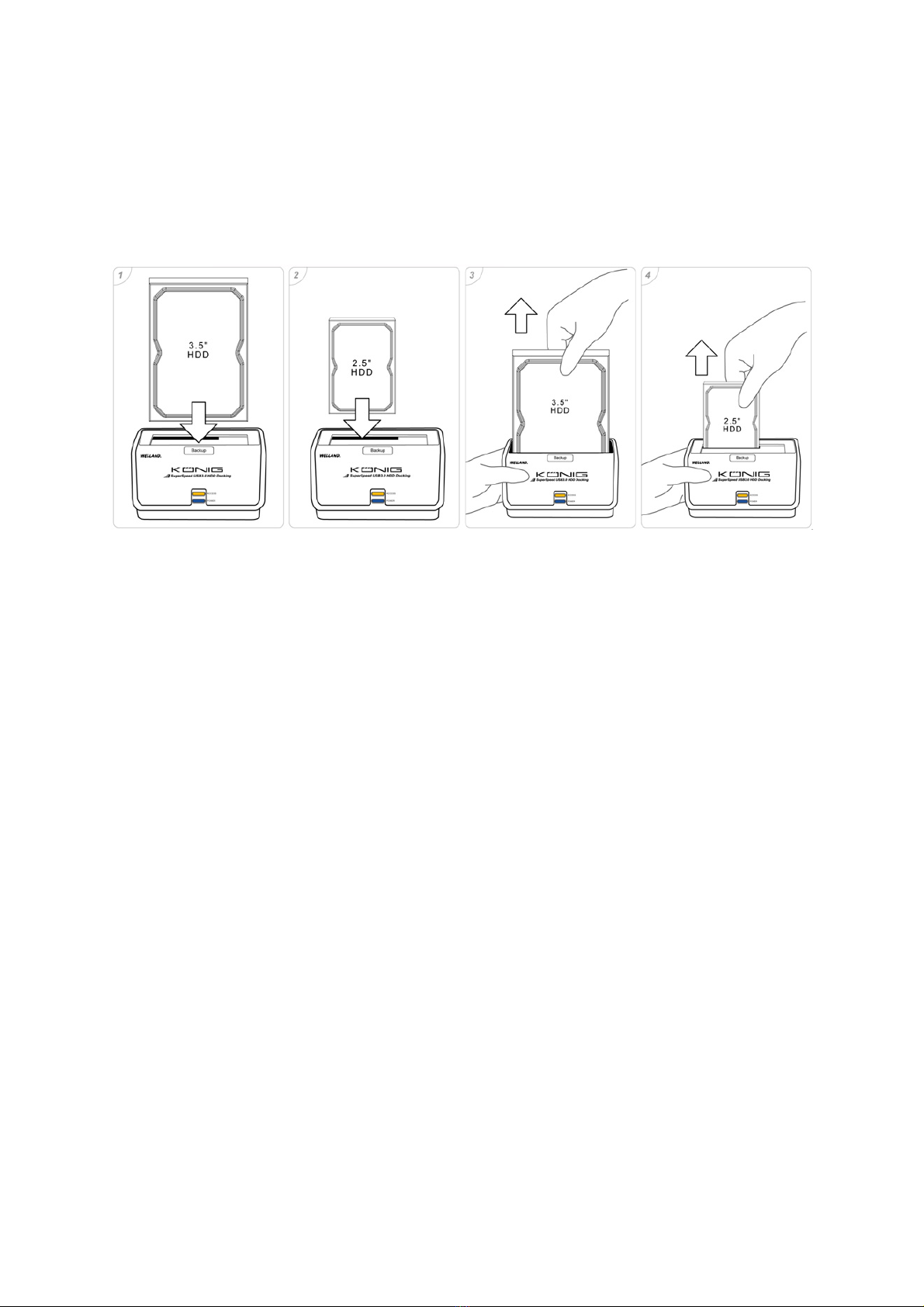

• Steps 1 & 2: The docking supports 2.5” or 3.5” SATA HDD. Directly plug the hard disk into the SATA
connector, as shown below in photos 1 and 2
• Step 3 & 4: You can easily hot-swap the HDD by directly pulling it out of the docking station, as shown
below in photos 3 and 4
Starting Using CMP-MOBDOCK40
After installing the drive into the docking station, attach the power adapter and turn on the power switch to
start using the external drive. The CMP-MOBDOCK40 supports driverless installation in Windows® XP, Vista
and 7; just plug and play.
Note: USB 3.0 standard is compliant with Windows® XP, Vista, 7; further compatibility of other OS or system
may be updated without prior notice by their manufacturers.
Formatting the Hard Disk
The entire drive has to be formatted before use. If using a drive which has been formatted before, there is no
need to format again. Follow the steps below:
1. Right click My Computer and select Manage
2. Management window will show up. Click Disk Management under Storage
3. Computer Management window will list all the disks in the computer
4. Right click on partition disk and click New Partition
5. New Partition Wizard will show up, click Next
6. Select the Primary partition or Extended partition that you want, click Next
7. Fill in the numbers of capacity that you prefer to partition, click Next
Note: Format tool was provided by Windows®, the maximum capacity of FAT32 is 32 GB.
8. Select Assign the following drive letter, click Next
9. Select Format this partition with the following settings and choose the File system that you want
10. You can enter the Volume label that you want. Choose perform a quick format, click Next
11. You can see a new partition in the Disk Management
12. The new disk can be seen on the computer
3

Back-up Function
Back-up function is available when using the CMP-MOBDOCK40 as a back-up drive. Please find the Back-up
software from the CD-ROM and install it to your computer. After successfully installing the back-up software,
there will be a user manual of back-up software included in your system simultaneously.
Note: Back-up software supports USB mode only.
Note: Back-up software is compliant with Windows® 2000/XP 32bit/Vista 32bit/7 32bit.
Disconnecting the drive
Caution: To prevent data loss, always be sure to finish all active applications before shutting down the drive.
Under Windows
1. Double-click the Safely Remove Hardware icon in your system tray (typically located on the bottom right
corner of your desktop)
2. Select the appropriate device from the list and click “Stop”. Click “OK” to confirm your selection of the
drive to be disconnected
3. Click “Close” and ensure that the drive is powered already off
Safety precautions:
To reduce risk of electric shock, this product should ONLY be
opened by an authorized technician when service is required.
Disconnect the product from mains and other equipment if a
problem should occur. Do not expose the product to water or
moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or damage caused
due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective holders and
are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products should
not be mixed with general household waste. There is a separate collections system for these products.
4

DEUTSCH
USB 3.0 2,5”/3,5” HDD DOCKINGSTATION
Einführung
Diese SATA Festplatten-Dockingstation bietet mit USB3.0 eine superschnelle Übertragungsrate von bis zu
5GBit/s. Der Computer ist in der Lage, Daten bei maximaler Geschwindigkeit auf dem externen Laufwerk zu
lesen und dorthin zu kopieren. Es ist außerdem abwärtskompatibel zu dem USB2.0 Host Controller Ihres
Computers. (Die Verwendung eines USB3.0 Host Controllers wird empfohlen.)
Nichts mehr installieren oder festschrauben; einfach anschließen und loslegen. Die One-Touch-Backup
Funktion ermöglicht Ihnen, Daten von Ihrem PC auf die externe Festplatte zu kopieren.
Haupteigenschaften
- Unterstützt 2,5”/3,5” SATA Festplatte
- USB3.0 Übertragungsrate von bis zu 5GBits/s
- Unterstützt Hot-Swap; sofort betriebsbereit
- Backup-Software für eine schnelle Datenübertragung
Systemanforderungen
Kompatibel mit Windows® XPx86/ XPx64/ Vista x86/ Vista x64/Win 7 x86/ Win 7 x64
Aufbau des CMP-MOBDOCK40
1 One-Touch-Backup Taste 4 USB3.0-Anschluss
2 HDD-Zugriff (LED) 5 Netzanschluss (DC)
3 Betriebsleuchte (LED) 6 Netzschalter
5

Installation
Festplatte einstecken
• Schritte 1 & 2: Das Dock unterstützt Festplatten des Typs 2,5” und 3,5” SATA. Verbinden Sie die
Festplatte direkt mit der SATA-Anschlussstelle, wie in den Abbildungen 1 und 2 dargestellt.
• Schritte 3 & 4: Hot-Swap der Festplatten ist möglich durch einfaches Herausziehen aus dem Dock, wie in
den Abbildungen 3 und 4 dargestellt.
Erste Schritte mit dem CMP-MOBDOCK40
Schließen Sie nach dem Einfügen der Festplatte das Netzteil an; schalten Sie für die Benutzung der externen
Festplatte das Gerät über den Netzschalter ein. Das CMP-MOBDOCK40 unterstützt bei den
Betriebssystemen Windows XP, Vista und 7 eine treiberlose Installation; einfach anschließen und loslegen.
Hinweis: Der USB3.0 Standard ist mit Windows XP, Vista, und 7 kompatibel; die Kompatibilität mit anderen
Betriebssystemen oder Geräten kann ohne vorherige Ankündigung des Herstellers aktualisiert
werden.
Formatierung der Festplatte
Die gesamte Festplatte muss vor dem Erstgebrauch formatiert werden. Wenn Sie eine Festplatte verwenden,
die bereits zu einem früheren Zeitpunkt formatiert wurde, ist eine erneute Formatierung nicht notwendig.
Gehen Sie wie folgt vor:
1. Mit der rechten Maustaste Arbeitsplatz anklicken und Verwalten auswählen
2. Das Verwaltungsfenster wird geöffnet. Wählen Sie unter Datenspeicher die Option
Datenträgerverwaltung
3. Im Verwaltungsfenster des Computers werden alle Festplatten des Computers aufgelistet
4. Klicken Sie mit der rechten Maustaste auf die zu formatierende Festplatte, klicken Sie dann Neue
Partition
5. Der Installationsassistent Neue Partition erscheint, klicken Sie auf OK
6. Wählen Sie die gewünschte Primäre oder Erweiterte Partition und klicken dann auf OK
7. Geben Sie die Größe der neuen Partition ein und klicken dann auf OK
Hinweis: Die Formatierungsanwendung wurde von Windows bereitgestellt; die maximale Kapazität von
FAT32 beträgt 32 GB.
8. Wählen Sie den gewünschten Laufwerkbuchstaben aus und klicken dann OK
9. Wählen Sie Formatieren der Partition mit folgenden Einstellungen und anschließend das gewünschte
Dateisystem
10. Die Eingabe der Volumebezeichnung ist möglich. Wählen Sie Schnellformatierung durchführen und
klicken dann OK
6

11. In der Datenträgerverwaltung erscheint eine neue Partition
12. Die neue Festplatte ist am Computer sichtbar
Backup-Funktion
Die Backup-Funktion ist verfügbar, wenn das CMP-MOBDOCK40 als Backup-Festplatte verwendet werden
soll. Installieren Sie die Backup-Software mithilfe der mitgelieferten CD-ROM auf Ihrem Computer. Nach der
erfolgreichen Installation der Backup-Software steht Ihnen gleichzeitig auch eine Bedienungsanleitung für
diese Anwendung zur Verfügung.
Hinweis: Die Backup-Software unterstützt nur den USB-Modus.
Hinweis: Die Backup-Software ist kompatibel mit Windows 2000/XP 32bit/Vista 32bit/7 32bit.
Trennung der Festplatte
Achtung: Um Datenverlust zu vermeiden, stellen Sie bitte sicher, vor dem Herunterfahren der Festplatte alle
aktiven Anwendungen zu schließen.
In Windows
1. Doppelklicken Sie im Benachrichtigungsfeld das Symbol zur sicheren Entfernung von Hardware
(üblicherweise unten rechts am Bildschirm)
2. Wählen Sie in der Liste das entsprechende Gerät und klicken dann “eenden” Klicken Sie “OK”, um die
Entfernung des ausgewählten Geräts zu bestätigen
3. Schalten Sie die Dockingstation aus und klicken Sie anschließend auf “Schließen”
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte
dieses Produkt AUSSCHLIESSLICH von einem autorisierten
Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät
bitte von der Spannungsversorgung und von anderen Geräten ab.
Stellen Sie sicher, dass das Gerät nicht mit Wasser oder
Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder
für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts
entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer
und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden
dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
7

FRANÇAIS
STATION HDD USB 3.0 2,5”/3,5”
Introduction
Cette STATION SATA D’ACCEUIL DE DISQUE offre une transmission USB3.0 SuperSpeed allant jusqu’à
5Gbps. L’ordinateur peut lire et écrire vers le disque externe à sa vitesse maximum, mais il est également
rétro compatible avec le serveur contrôleur USB2.0 de votre ordinateur. (L’utilisation d’un serveur contrôleur
USB3.0 est recommandé).
Plus d’assemblage, plus de vis, juste Plug and Play. Une fonction de sauvegarde de contact permet aux
utilisateurs de copier des données de leur PC au disque externe.
Caractéristique principale
- Supports 2.5”/3.5” SATA HDD
- USB3.0 transmission jusqu’à 5Gbps
- Hot swappable (échangeable à chaud); Plug and Play
- Logiciel de sauvegarde pour la copie de données rapide
Systèmes Minimum Requis
Fonctionne avec Windows® XPx86/ XPx64/ Vista x86/ Vista x64/Win 7 x86/ Win 7 x64
Jetez un coup d'œil au CMP-MOBDOCK40
1 Bouton de Sauvegarde 4 Connecteur USB3.0
2 LED d’accès HDD 5 Prise alimentation DC
3 LED de mise sous tension 6 Marche/Arrêt
8

Assemblage
Insérez le disque
• Etapes 1 & 2 : La station de support 2.5” ou 3.5” SATA HDD. Insérez directement dans le connecteur
SATA, comme montré sur les photos 1 et 2 ci-dessous
• Etapes 3 & 4 : Vous pouvez facilement hot-swap (échanger à chaud) le HDD en le retirant directement de
la station, comme montré ci-dessous sur les photos 3 et 4
Utilisation du CMP-MOBDOCK40
Après avoir installé le pilote dans la station, branchez l’adaptateur d’alimentation et mettez le sous tension
pour commencer à utiliser le disque externe. Le CMP-MOBDOCK40 offre une installation automatique sous
Windows XP, Vista et 7 ; il est Plug and Play.
Note : La norme USB3.0 est compatible avec Windows XP, Vista, 7 ; davantage de compatibilité pour d’autres
Systèmes d’Exploitation peuvent être mise à jour sans préavis par leurs fabricants.
Formatage du Disque Dur
Le disque entier doit être formaté avant emploi. Si vous utilisez un disque qui a déjà été formaté, il n’y a aucun
besoin de le formater de nouveau. Suivez les étapes ci-dessous :
1. Cliquez Droit Mon Ordinateur et sélectionnez Gestion
2. Le gestionnaire de tache va apparaitre. Cliquez sur Gestion des Disques sous Stockage
3. La fenêtre de Gestion de l’Ordinateur va lister tout les disques de l’ordinateur
4. Cliquez Droit sur la partition et cliquez Nouvelle Partition
5. La Nouvelle Partition Wizard va s’afficher, cliquez sur Suivant
6. Sélectionnez la Partition Principale ou La partition Etendue que vous souhaitez, cliquez Suivant
7. Complétez les nombres de capacité que vous préférez diviser, cliquez Suivant
Note : L’outil de formatage a été fourni par Windows, la capacité maximum de FAT32 est 32GB.
8. Sélectionnez Assignez la lettre du disque, cliquez Suivant
9. Sélectionner Formater cette partition avec les paramètres suivants et choisissez le Fichier système que
vous désirez
10. Vous pouvez choisir l’étiquette de volume que vous voulez. Choisissez exécuter un formatage rapide,
cliquez Suivant
11. Vous pouvez voir une nouvelle partition dans la Gestion des Disques
12. Le nouveau disque peut être vu dans l’ordinateur
9

Fonction de Sauvegarde
La fonction de sauvegarde est disponible en utilisant le CMP-MOBDOCK40 comme disque de sauvegarde.
Veuillez trouver le logiciel de sauvegarde sur le CD-ROM et installez-le sur votre ordinateur. Après avoir avec
succès installé le logiciel de sauvegarde, il y aura un manuel d’utilisateur du logiciel de sauvegarde inclus
dans votre système simultanément.
Note : Le logiciel de sauvegarde supporte le mode USB seulement.
Note : Le logiciel de sauvegarde est compatible avec Windows 2000/XP 32bit/Vista 32bit/7 32bit.
Déconnecter le disque
Avertissement : Pour éviter la perte de données, soyez toujours sûr d’avoir fermé toutes les applications
actives avant d'arrêter le disque.
Sous Windows
1. Double-cliquez sur l’icone Déconnection Sécurisé dans votre système (généralement situé sur le coin
inférieur droit du bureau)
2. Sélectionnez le dispositif approprié et cliquez “Fermer”. Cliquez “OK” pour confirmer votre sélection de
disque à déconnecter
3. Cliquez “Fermer” et assurez vous que le disque est déjà éteint
Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit être
ouvert que par un technicien qualifié si une réparation s’impose.
Débranchez l’appareil et les autres équipements du secteur s’il y a un
problème. Ne pas exposer l’appareil à l’eau ni à l’humidité.
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit
ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs
détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
Conservez ce manuel et l’emballage pour toute référence ultérieure.
Attention :
Ce symbole figure sur l’appareil. Il signifie que les produits électriques et électroniques ne doivent pas
être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de
produits.
10

NEDERLANDS
USB 3.0 2,5”/3,5” HDD DOCK
Inleiding
Deze SATA Drive Dock biedt een USB3.0 super snelle overdrachtssnelheid tot maximaal 5 Gbps.
De computer kan op de maximale snelheid naar de externe schijf lezen en schrijven, maar het is tevens
backwards compatibel met de USB2.0 host-controller van uw computer. (Met behulp van een USB3.0
host-controller wordt aanbevolen.)
Nooit meer montage, geen schroeven meer, gewoon plug & play. De One Touch Backup-functie stelt
gebruikers in staat om bestanden vanaf hun PC naar de externe schijf te kopiëren.
Belangrijkste kenmerken
- Ondersteunt 2,5”/3,5” SATA HDD
- USB3.0 overdrachtsnelheid tot maximaal 5 Gbps
- Hot-swappable; Plug & Play
- Backup-software voor het snel kopiëren van gegevens
Minimale systeemeisen:
Werkt met Windows® XPx86/XPx64/Vista x86/Vista x64/Win 7 x86/Win 7 x64
Neem een kijkje op de CMP-MOBDOCK40
1 One Touch Backup-functie 4 USB3.0-connector
2 HDD toegang-LED 5 Voeding DC-aansluiting
3 Voeding-LED 6 Voedingsschakelaar
11

Montage
Plaats de harde schijf
• Stappen 1 & 2: De docking ondersteunt 2,5” of 3,5” SATA HDD. Rechtstreeks aansluiten op de
SATA-connector, zoals hieronder in foto’s 1 en 2 wordt getoond
• Stap 3 & 4: U kunt eenvoudig de HDD hot-swappen door het rechtstreeks uit de docking te trekken, zoals
hieronder in foto’s 3 en 4 afgebeeld
De CMP-MOBDOCK40 gebruiken
Na het installeren van de schijf in de docking, sluit de voedingsadapter aan en zet de voedingsschakelaar op
aan om met het gebruik van de externe schijf te beginnen. De CMP-MOBDOCK40 ondersteunt installatie
zonder stuurprogramma’s in Windows XP, Vista en 7; gewoon plug & play.
Opmerking: USB3.0 standaard is compatibel met Windows XP, Vista en 7; verdere compatibiliteit met een
ander OS of systeem kan worden bijgewerkt zonder voorafgaande kennisgeving door de
fabrikanten.
De harde schijf formatteren
Het gehele station moet vóór gebruik worden geformatteerd. Als u een schijf gebruikt die eerder is
geformatteerd, dan is er geen noodzaak om opnieuw formatteren. Volg de onderstaande stappen:
1. Klik met de rechtermuisknop op My Computer en klik op Manage
2. Het venster voor het beheer zal verschijnen. Klik op Disk Management onder Opslag
3. Het venster voor computerbeheer zal een lijst van alle schijven op de computer weergeven
4. Klik met de rechtermuisknop op de partitie schijf en klik op New Partition
5. De “Nieuwe partitie”-wizard zal verschijnen, klik vervolgens op Next
6. Selecteer de Primary partition of Extended partition die u wenst, klik vervolgens op Next
7. Vul de grootte van de capaciteit die u wenst partitiëren, klik vervolgens op Next
Opmerking: De software om te formaten is door Windows verzorgd, de maximale capaciteit van FAT32 is
32 GB.
8. Selecteer “Wis de volgende stationsletter toe”, klik vervolgens op Next
9. Selecteer “Formatteer deze partitie” met de volgende instellingen en kies het bestandssysteem dat u
wenst
10. U kunt de volumelabel invoeren die u wenst. Kies voor het uitvoeren van een snelformattering, klik
vervolgens op Next
11. U kunt een nieuwe partitie in de Schijfbeheer vinden
12. De nieuwe schijf is te zien op de computer
12

Back-upfunctie
De back-upfunctie is beschikbaar bij gebruik van de CMP-MOBDOCK40 als een back-upschijf. Zoek de
back-upsoftware op de CD-rom op en installeer deze op uw computer. Na het succesvol installeren van de
back-upsoftware, zal gelijktijdig een handleiding van de back-upsoftware op uw systeem worden
geïnstalleerd.
Opmerking: De back-upsoftware ondersteunt alleen de USB-modus.
Opmerking: Backup-software is compatibel met Windows 2000/XP 32bit/Vista 32bit /7 32bit.
Loskoppelen van het station
Voorzichtig: Om gegevensverlies te voorkomen, sluit altijd alle actieve toepassingen af alvorens de schijf af te
sluiten.
Onder Windows
1. Dubbelklik op het pictogram “Hardware veilig verwijderen” (Safely Remove Hardware) in uw systeemvak
(meestal op de rechterbenedenhoek van uw bureaublad te vinden)
2. Selecteer het juiste apparaat in de lijst en klik op “Stop”. Klik op “OK” om uw keuze van de schijf die moet
worden losgekoppeld te bevestigen
3. Klik op “Close” en controleer of de schijf al is uitgeschakeld
Veiligheidsvoorzorgsmaatregelen:
Om het risico op elektrische schokken te voorkomen mag dit
product ALLEEN worden geopend door een erkende technicus
wanneer er onderhoud nodig is. Koppel het product los van de
elektrische voeding en van andere apparatuur als zich problemen
voordoen. Stel het product niet bloot aan water of vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit
product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.
Algemeen:
Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.
Let op:
Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en
elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort
producten zijn er speciale inzamelingspunten.
13

ITALIANO
STAZIONE HDD 2,5”/3,5” USB 3.0
Introduzione
Questa Stazione Drive SATA offre una velocità di trasmissione SuperSpeed USB 3.0 fino a 5Gbps.
Il computer è in grado di leggere e scrivere sul drive esterno alla sua massima velocità ma è anche
compatibile verso il basso con il controller host USB 2.0 del vostro computer. (E’ comunque consigliato
l’utilizzo di un controller host USB 3.0.)
Nessun montaggio, nessuna vite, semplicemente inserire ed usare. La funzionalità di backup con un tocco,
permette agli utenti di fare copie di backup dei file dal PC al drive esterno.
Caratteristiche principali
- Supporta HDD SATA 2.5”/3.5”
- Velocità di trasferimento USB 3.0 fino a 5Gbps
- Rimuovibile a caldo; funzionalità Plug&Play
- Software di backup per una copia rapida dei dati
Requisiti minimi di sistema
Funziona con Windows® XPx86/ XPx64/ Vista x86/ Vista x64/Win 7 x86/ Win 7 x64
Date un occhiata al CMP-MOBDOCK40
1 Funzione di backup con singolo comando 4 Connettore USB3.0
2 LED di accesso HDD 5 Jack di alimentazione
3 LED di accensione 6 Interruttore Accensione
14

Montaggio
Inserire il disco rigido
• Step 1 e 2: La stazione supporta HDD SATA da 2,5” o 3,5”. Inserire direttamente il connettore SATA, come
mostrato di seguito nelle figure 1 e 2
• Step 3 e 4: Potete cambiare facilmente l’HDD a caldo semplicemente rimuovendolo dalla stazione, come
mostrato di seguito nelle figure 3 e 4
Iniziare ad utilizzare il CMP-MOBDOCK40
Dopo aver installato il drive nella stazione, collegare l’alimentatore ed accendere dall’interruttore per iniziare
ad utilizzare il vostro disco esterno. Il CMP-MOBDOCK40 supporta installazioni senza driver per Windows XP,
Vista e 7; semplicemente in Plug&Play.
Nota: Lo standard USB3.0 è compatibile con Windows XP, Vista, 7; compatibilità ulteriori con sistemi operativi
potrebbero essere aggiornate senza preavviso da parte del produttore.
Formattare l’Hard Disk
Prima dell’uso occorre formattare tutto il disco. Se invece state utilizzando un disco che è già stato formattato
in precedenza, non occorre formattarlo nuovamente. Seguire la procedura qui riportata:
1. Cliccare con il tasto destro su My Computer e selezionare Manage
2. Apparirà la finestra di gestione. Cliccare su Disk Management in archiviazione
3. La finestra di gestione del PC elencherà tutti i dischi del computer
4. Cliccare con il tasto destro su partizione disco e cliccare su New Partition
5. Verrà lanciato l’applicativo per creare la nuova partizione, cliccare su Next
6. Selezionare Primary partition o Extended partition come desiderate, cliccare su Next
7. Inserire i valori di capienza per la partizione e quindi cliccare su Next
Nota: Lo strumento di formattazione è integrato in windows, la capacità massima del FAT32 è di 32GB
8. Selezionare per Assegnare la lettera drive seguente e quindi premere su Next
9. Selezionare per Formattare la partizione con le impostazioni seguenti e scegliere il File System che
desiderate
10. Potete entrare l’etichetta di volume che preferite. Scegliere di eseguire una formattazione veloce e quindi
cliccare su Next
11. Potete vedere ora una nuova partizione su Gestione Disco
12. Il nuovo disco può ora essere visualizzato sul computer
15

Funzione Backup
La funzione di backup è disponibile quando si usa il CMP-MOBDOCK40 come un disco di backup. Il CD per il
Backup è contenuto nel CD-ROM, installarlo nel vostro computer. Dopo aver installato con successo il
software per il backup, troverete nel sistema un manuale d’uso per il software del backup installatosi
contemporaneamente.
Nota: Il software di backup supporta la sola modalità USB.
Nota: Il software di backup è compatibile con Windows 2000/XP 32bit/Vista 32bit/7 32bit.
Disconnettere il disco
Precauzione: Per prevenire la perdita di dati, siate sempre sicuri di completare tutte le applicazioni attive
prime di disconnettere il disco.
Sotto Windows
1. Fare doppio click su Rimozione sicura dell’hardware nella cartella di sistema (in genere locata in basso
all’angolo destro del desktop)
2. Selezionare il dispositivo che effettivamente si vuole disconnettere e cliccare su “Stop”. Cliccare su “OK”
per confermare la vostra selezione del disco da disconnettere
3. Cliccare su “Close” per assicurarvi che il disco sia già spento
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe
essere aperto SOLO da un tecnico autorizzato quando è necessario
ripararlo. Scollegare il prodotto dall’alimentazione e da altri
apparecchi se dovesse esserci un problema. Non esporre il
prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a
danni determinati dall’uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono
riconosciuti come tali in questo documento.
Tenere questo manuale e la confezione per riferimento futuro.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed
elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema
di raccolta differenziata.
16

ESPAÑOL
PUERTO USB 3.0 2,5”/3,5” HDD
Introducción
Este Puerto Controlador SATA ofrece una velocidad de transmisión SuperSpeed USB3.0 de hasta 5Gbps. El
ordenador puede leer y escribir en el disco externo a su máxima velocidad, pero también es compatible con el
anterior controlador USB2.0 de su ordenador. (Se recomienda utilizar un controlador de alojamiento USB 3.0.)
No necesita más ensamblaje, no más tornillo, simplemente plug and play. La característica TouchBackup
permite a los usuarios copiar archivos desde su PC a la unidad externa.
Características principales
- Soporta SATA HDD 2.5”/3.5” SATA HDD
- Velocidad de transferencia USB3.0 de hasta 5Gbps
- Intercambio en caliente; Plug and Play
- Software de recuperación para la copia rápida de datos
Requisitos mínimos del sistema
Funciona con Windows® XPx86/ XPx64/ Vista x86/ Vista x64/Win 7 x86/ Win 7 x64
Eche un vistazo al CMP-MOBDOCK40
1 Botón de recuperación One Touch (una pulsación) 4 Conector USB3.0
2 LED de acceso HDD 5 Clavija alimentación CC
3 LED alimentación 6 Interruptor alimentación
17

Ensamblaje
Introduzca el disco duro
• Pasos 1 y 2: El puerto admite HDD SATA 2.5” o 3.5” . Conecte directamente el conector SATA, como se
muestra en las fotos 1 y 2
• Pasos 3 y 4: Puede cambiar directamente el HDD con facilidad sacándolo del puerto, tal y como se
muestra en las fotos 3 y 4
Comenzar a utilizar el CMP-MOBDOCK40
Una vez instalado la unidad en el Puerto, acople el adaptador de alimentación y encienda el interruptor de
alimentación para comenzar a utilizar la unidad externa. El CMP-MOBDOCK40 soporta la instalación sin
controlador en Windows XP, Vista y 7; simplemente plug and play.
Nota: El estándar USB3.0 es conforme a Windows XP, Vista, 7;las otras compatibilidades con otros Sistemas
Operativos o sistemas podrá ser actualizada sin previa notificación por sus fabricantes.
Formateo del Disco Duro
La unidad entera debe ser formateada antes de ser utilizada. Si utilize una unidad que ya ha sido formateada,
no es necesario formatear de Nuevo. Siga los siguientes pasos:
1. Haga clic con el botón derecho en My Computer y seleccione Manage
2. Aparecerá la ventana Administrar. Haga clic en Disk Management bajo Almacenamiento.
3. La ventana de Administración mostrará todos los discos en el ordenador
4. Haga clic en el disco de partición y haga clic en New Partition
5. Aparecerá el asistente de Nueva partición, haga clic en Next
6. Seleccione la Primary partition o la Extended partition que desee y haga clic en Next
7. Complete los números de capacidad que prefiere para hacer la partición y haga clic en Next
Nota: La herramienta de formateo la proporcionó Windows, la capacidad máxima de FAT32 es 32GB.
8. Seleccione Asignar para la letra de la siguiente unidad, y haga clic en Next
9. Seleccione Formatear esta partición con la siguiente configuración y seleccione el sistema de Archivos
que desea
10. Pueda entrar en la etiqueta de Volumen cuando quiera Seleccione realizar un formato rápido, y haga clic
en Next
11. Puede ver una nueva partición en Administración de disco
12. Se puede ver el nuevo disco en el ordenador
18

Función de copia de seguridad
La función de copia de seguridad está disponible al utilizar el CMP-MOBDOCK40 como unidad de
recuperación. Por favor, busque el software de Recuperación en el CD-ROM e instálelo en su ordenador. Una
vez que haya instalado el software de recuperación, habrá un manual del usuario del software de recuperación
incluido en su sistema simultáneamente.
Nota: El software de recuperación soporta solamente el modo USB.
Nota: El software de recuperación es compatible con 2000/XP 32bit/Vista 32bit/7 32bit.
Desconexión del dispositivo
Precaución: Para evitar la pérdida de datos, asegúrese siempre de cerrar todas las aplicaciones activas
antes de apagar el dispositivo.
En Windows
1. Haga doble clic en el icono Eliminar hardware con seguridad en la bandeja de su sistema (generalmente
localizado en la parte inferior derecha de su escritorio)
2. Seleccione el dispositivo adecuado de la lista y haga clic en “Detener”, haga clic en “ok” para confirmar la
selección del dispositivo a desconectar
3. Haga clic en “Cerrar” y asegúrese de que el dispositivo esté apagado
Medidas de seguridad:
Para reducir el peligro de descarga eléctrica, este producto SÓLO
lo debería abrir un técnico autorizado cuando necesite reparación.
Desconecte el producto de la toma de corriente y de los otros
equipos si ocurriera algún problema. No exponga el producto al
agua ni a la humedad.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.
General:
Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre
de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.
Atención:
Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y
electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un
sistema de recogida individual para este tipo de productos.
19

MAGYAR
USB 3.0 2,5”/3,5” HDD DOKKOLÓ
Bemutató
Ezen SATA Drive Dock USB3.0 szuper sebességűadatátvitelt teszt lehető5Gbps sebességen. A számítógép
maximális sebességen képes olvasni és írni az adatokat, továbbá a számítógép USB2.0-s vezérlőjével is
kompatibilis. (Az USB3.0 vezérlőhasználata javasolt.)
Nincs több összeszerelés, nincs több csavarozás, egyszerűen dugja rá és menni fog. A felhasználók a Touch
Backup funkció segítségével másolhatnak át fájlokat a számítógépről a külsőmeghajtóra.
Legfontosabb jellemzők
- A 2.5”/3.5” SATA HDD-k támogatása
- USB3.0 adatátviteli sebesség 5Gbps-ig
- Gyorsan cserélhető; Plug and Play
- Biztonsági lementőszoftver a gyors adatmásolás érdekében
Minimális rendszerkövetelmények
Windows® XPx86/ XPx64/ Vista x86/ Vista x64/Win 7 x86/ Win 7 x64
A CMP-MOBDOCK40 áttekintése
1 Egy gombnyomásos biztonsági mentés gomb 4 USB3.0 csatlakozó
2 HDD hozzáférés LED 5 DC csatlakozó
3 Tápellátás LED 6 Bekapcsoló gomb
20
