Karel OP48 User manual

www.karel.com.tr
09/2007
Operator's Console
Console d'opérateur
Consola del Operador
OP
48
Mini User's Guide
Guide Résumé de I'utilisateur
Guía de Operación
OP
48 H

MINI USERS GUIDE
Introduction
This guide provides an overall reference on
the KAREL OP48 Console & its handsfree
version, KAREL OP48-H Console.
This guide is prepared with the assumption
that the OP48(-H) user is familiar with
the Easy To Use Owners Guide of the
telephone system.
1
OP48 TTKK - REV AAB 12/09/2007
KAREL reserves the right to make changes with
the product features specified in this document
without notice, for the purpose of development
and improvement. The products may actually
possess different characteristics from that of the
information specified herein, according to their
software and hardware versions.

MINI USERS GUIDE
Getting To Know Your Console

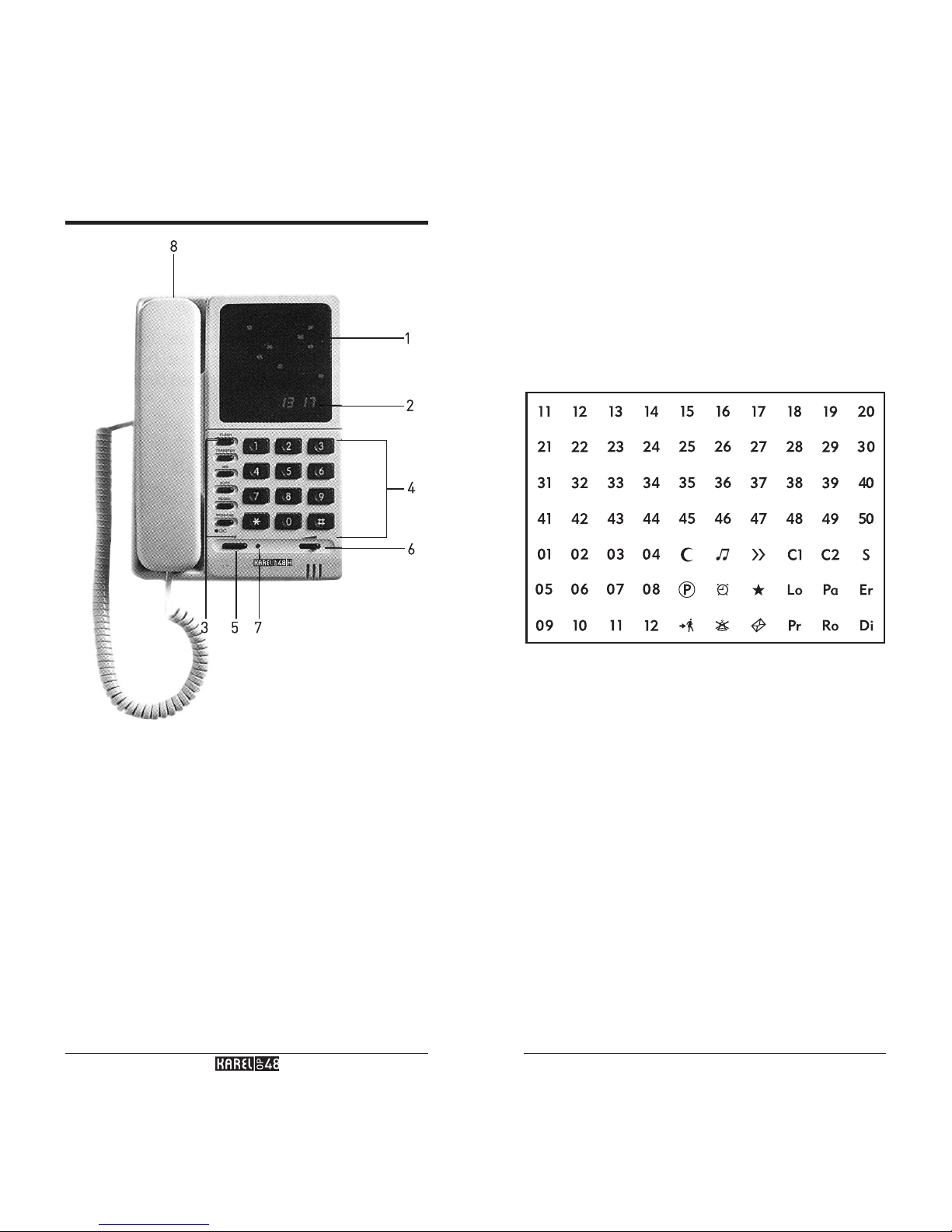

Figure 1 - OP48-H
1. Busy Display Panel
2. 8-Character Display
3. Function Keys
4. 3x4 Numeric Keypad
5. Handsfree Key
6. Handsfree Volume Adjuster
7. Handsfree LED
8. Ring Level Adjuster
1. Busy Display Panel
The Busy Display Panel shows the status of the
extensions, lines and some of the system fea-
tures by means of their corresponding LEDs (Red
lamps). The extension LEDs display the last 2
digits of the physical numbers of the extensions
(even if the extension numbers are changed by
Flexible Numbering facility).
Figure 2 - Busy Display Panel
Extension Status (LEDs 11-50)
ON : The extension is busy.
OFF : The extension is idle.
BLINKING
(slow) : The extension phone is ringing.
BLINKING
(fast) : The extension is calling the operator.
Line Status (LEDs 01-12)
ON : The line is busy.
OFF : The line is idle.
BLINKING
(slow) : There is a call coming from the line.
BLINKING
(fast) : A call is parked on the line.

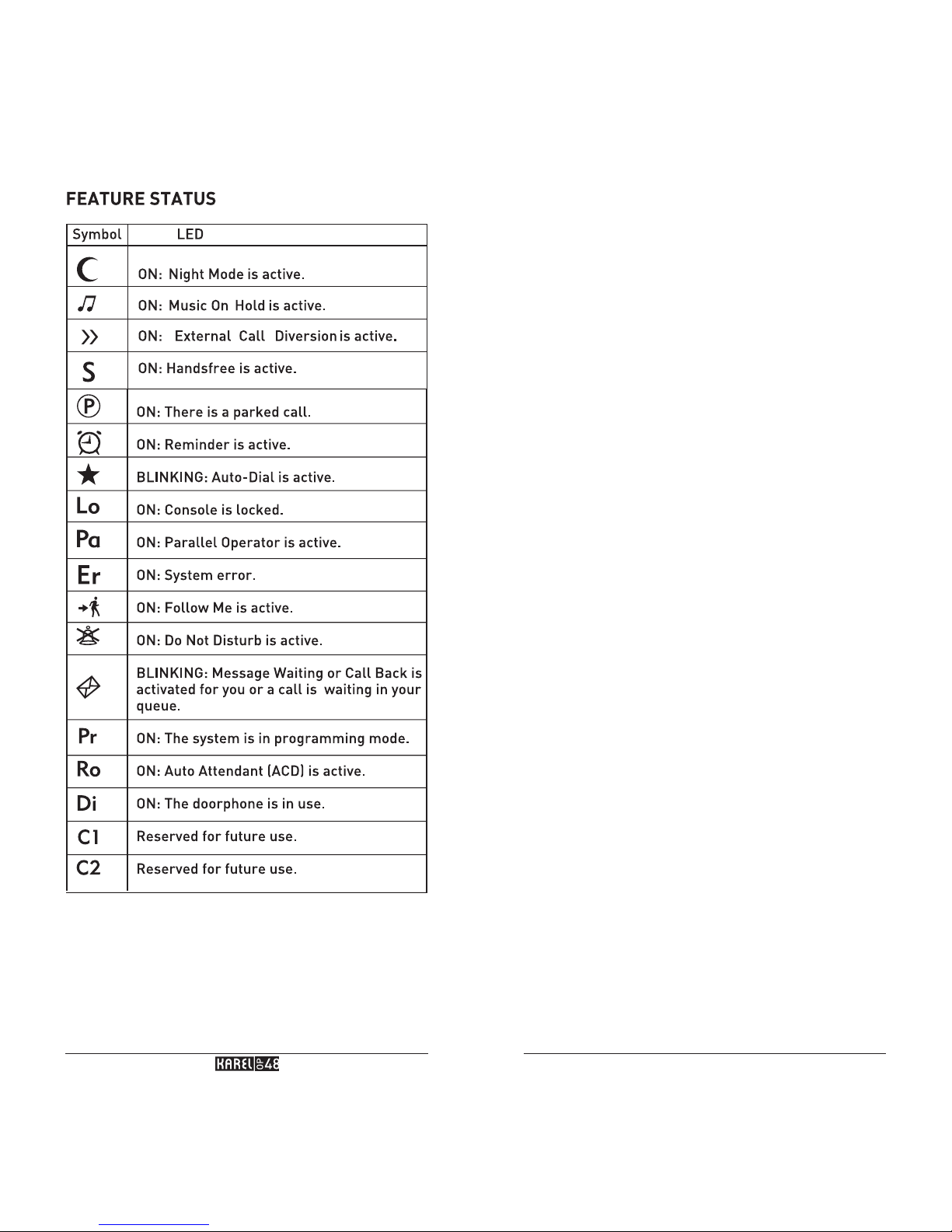

23

MINI USERS GUIDE
2. 8- Character Display
The 8-Character Display shows:
 The time when the console is idle,
 The numbers as they are dialed,
 The calling line or extension number when the
console is ringing, and,
 Certain characters (listed below) to indicate the
current state of the console or call activation.
t:
You are talking to an extension or line.
r:
There is a recall from the line.
Au:
Activated Auto-Dial is realized.
Cb:
Activated Call Back is realized.
Fo:
The extension you are calling has activated Follow
Me.
Pb:
The next extension in the PBX Group of the called
extension is ringing.
Er:
Erroneous operation.
Lb:
There is a problem in the communication
between the system and the console. (*)
tE:
There is a problem in the communication
between the system and the console. (*)
(*): Consult your System Supervisor or installer.
45

MINI USERS GUIDE
3. Function Keys
Flash :
- When pressed during an ongoing call, it holds
the call.
- When pressed while there is a call on hold, it
retrieves the call.
Transfer :
- When pressed while there is a call on hold, it
makes a Call Transfer.
- When pressed during an ongoing conversation,
it terminates the call.
H/R :
- When pressed during an external call, it parks
the call;
 If used as the operator console, it may be used
to park as many calls as the number of lines.
 For other extensions, it may be used to park
only one call.
- When pressed while receiving internal dial
tone, it recalls parked call. (If used as the
operator console, it retrieves the longest waiting
parked call.)
Auto :
- It activates and deactivates Last Number Auto -Dial.
Redial :
- It activates Last Number Redial.
Message :
- When pressed while receiving internal dial tone,
it activates Listening To New Messages.
- When pressed during an external call, it acti-
vates and deactivates Mute.
4. Numeric Keypad
The 3x4 Numeric Keypad consists of 10 numeric
keys, an # (for Hook Flash) and a * (for Hang Up)
key. All these keys generate DTMF tones.
5. Handsfree Key
Available only on the OP48-H Handsfree Console,
this key activates and deactivates the handsfree
mode. In handsfree mode, the console may be
used without lifting the handset.
6. Handsfree Volume Adjuster
Available only on the OP48-H Handsfree Console,
it adjusts the received voice level in handsfree
mode.
7. Handsfree LED
Available only on the OP48-H Handsfree Console,
it is illuminated during handsfree operation.
8. Ring Level Adjuster
Switches between High and Low ringing volume
levels.
Footnote
If your console is malfunctioning in any way,
please refer to the information in this guide.
Should the problem persist, please contact the
installer or a KAREL distributor in your country.
Some operations included in this manual are country
dependent, therefore may work differently or not
function at all in your country. In this case please contact
your authorized distributor for the actual specifications.
67

GUIDE RESUME DE IUTILISATEUR
Introduction
Ce guide résumé concerne la console
dopérateur OP48 et sa version mains libres
OP48-H .
Ce guide est associé aux manuels
dutilisation des standards téléphoniques
que lutilisateur des postes OP48(-H) est
supposé connaître.
9
Guide Résumé de Iutilisateur

GUIDE RESUME DE IUTILISATEUR
Connaissance De Votre Console
Figure 1 - OP48-H
1. Panneau afficheur
2. Afficheur 8 caractères
3. 6 touches fonctions
4. Clavier de 3 X 4 touches numériques
5. Touche mains libres
6. Curseur de volume en mains libres
7. Voyant dutilisation en mains libres
8. Curseur de niveau de sonnerie
1. Panneau Afficheur :
Lafficheur présente létat des 12 lignes, 40 postes
et quelques caractéristiques de fonctionnement
par des LED ( lampes rouge). Les LED des postes
naffichent que les 2 derniers chiffres du numéro
des postes (même si les numéros des postes sont
changés par la numérotation flexible).
Figure 2 - Panneau Afficheur
Etat des Postes (LED 11 à 50)
Allumé : Poste occupé.
Eteint : Poste libre.
Clignotant : Appel entrant sur le poste.
(lentement)
Clignotant : Le poste appelle lopérateur.
(rapide)
Etat des Lignes (LED 01 à 12)
Allumé : Ligne occupée.
Eteint : Ligne libre.
Clignotant : Appel entrant sur la ligne.
(lentement)
Clignotant : Appel mis en attente (parqué) sur
(rapide) cette ligne.
1011

GUIDE RESUME DE IUTILISATEUR
2. Afficheur 8 Caractères :
Lafficheur 8 caractères affiche:
 lheure quand la console est libre,
 Les numéros appelés,
 Les lignes ou le numéro du postes entrants/
sortants quand la console sonne et certains
services activés qui sont listés ci-dessous.
t 117:
Vous parlez au poste 117.
t 02:
Vous parlez au ligne 02.
r 02:
Il y à un rappel entrant de la ligne 02 et votre
poste sonne .
Au 01:
Activation dappel automatique réalisée sur la
ligne 01 et votre poste sonne.
Cb:
Activation du rappel automatique réalisée et votre
poste sonne.
Fo 115:
Le poste 115 est activé par le renvoi dappel et
il sonne.
Pb 115:
Le poste appelé est occupé ou ne répond pas et le
poste suivant dans le groupe sonne (poste 115).
Er:
Opération erronée.
Lb:
Il y à problème de communication entre le
système et la console (*)
tE:
Il y à problème de communication entre le
système et la console (*)
(*):Consulter le système superviseur ou
installateur.
1213

V 003GUIDE RESUME DE IUTILISATEUR
3. Touches Fonction :
Flash:
- Appuyée au départ dun appel, celui-ci est mis
en attente.
- Appuyé en ayant un appel il y à reprise.
Transfer:
- Appuyée pendant quun appel est en attente, il
permet le transfert de cet appel.
- Appuyé pendant une conversation, il interrompt
lappel.
H/R:
- Appuyé pendant un appel externe il parque
lappel.
 Si utilisée por la console opérateur, parcage
possible dautant dappels que le nombre de
lignes.
 Pour les autres postes, il peut être utilisé pour
parquer seulement un appel.
- Quand vous appuyez cette touche en recevant
un appel intérieur, elle rappelle lappel parqué.
- Si utilisée par la console opérateur, les appels
le plus longtemps en attente seront rappelés en
priorité.
Auto:
- Il active et désactive le dernier numéro dappel
auto composé.
Redial:
- Il active le dernier numéro dappel composé.
Message:
- Active lécoute des nouveaux messages.
- Appuyée pendant un appel extérieur, il active et
désactive la fonction micro muet.
4. Clavier Numérique :
Le clavier à 3X4 touches numériques comporte 10
touches numériques, une touche # (flash) et une
touche * (raccroché). Toutes ces touches générent
des tonalités DTMF (fréquences vocales).
5. Touche ‘’Mains Libres’’ :
Existe seulement dans la console OP48-H mains
libres. Cette touche active et désactive le mode
mains libres. En mode mains libres la
console peut être utilisée sans décrocher le
combiné.
6. Curseur de Volume en ‘’Mains
Libres’’ :
Existe seulement dans la console OP48-H mains
libres, il permet de régler le niveau sonore du
haut-parleur en mode mains libres.
7. Voyant LED ‘’Mains Libres’’ :
Disponible seulement sur la console OP48-H
mains libres, il est allumé en mode mains
libres.
8. Curseur de Niveau de la Sonerie:
Règle les niveaux de volume maximum et
minimum de la sonnerie.
Note
Si votre console ne fonctionne pas correctement,
vous référer aux indications dans ce guide. Si
le problème persiste, prière de contacter votre
installateur ou un distributeur KAREL dans votre
pays.
Certaines operations inclues dans ce guide dépendent
de pays peuvent effectue dun maniere differente ou ne
functionnent du tout. En ce cas veuillez contacter votre
distributeur autorisé pour la spécification de votre pays.
14 15

Presentación
Este manual es una referencia general del
teléfono Karel OP48, y su correspondiente
versión de manos libres el OP48-H.
Para entender las explicaciones de este
manual es conveniente haber leído antes el
Manual de referencia básico de su Centralita.
17
Guía de Operación

V 003
Empiece a conocer su teléfono

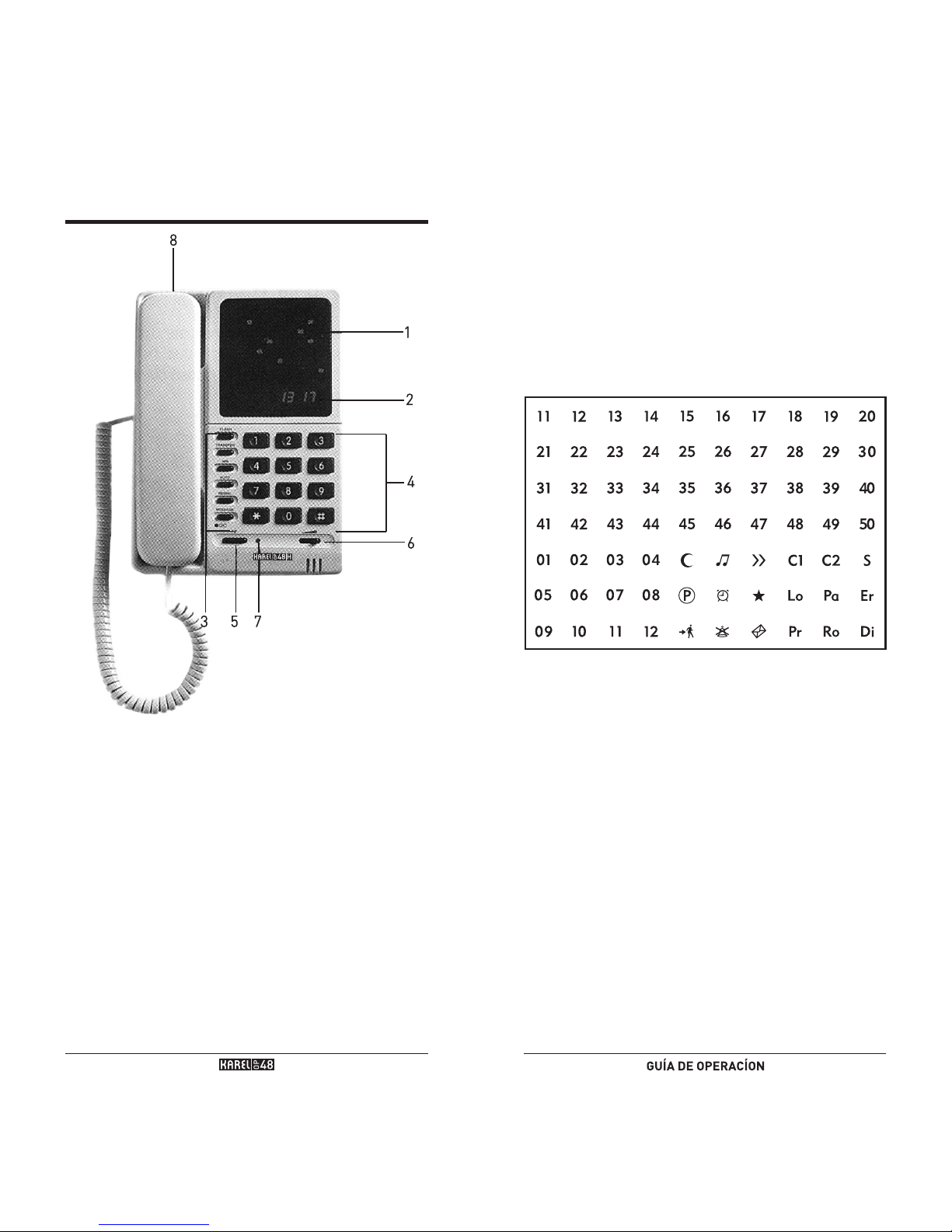

Gráfico 1 - OP48-H
1. Panel de ocupación
2. Línea de mensajes (8 caracteres)
3. Teclas de función
4. Teclado numérico 3x4
5. Botón de manos libres
6. Control de volumen del altavoz
7. Lámpara LED de manos libres
8. Control de volumen del timbre
1. Panel de ocupación
El Panel de ocupación muestra mediante
lámparas LED la situación de las extensiones,
las líneas, y de algunas de las funciones que
el Sistema realiza. Los indicadores muestran
las 2 últimas cifras del número físico de las
extensiones, independientemente de que además
se hayan programado otros números usando la
Numeración Flexible.
Gráfico 2 - Panel de ocupación
Extensiones (LEDs 11-50)
ENCENDIDO : Extensión ocupada.
APAGADO : Extensión libre.
PARPADEA : El timbre de la extensión está
(lento) sonando.
PARPADEA : La extensión está llamando al/la
(rápido) operador/a.
Líneas (LEDs 01-12)
ENCENDIDO : Línea ocupada.
APAGADO : Línea libre.
PARPADEA : Llamada entrante por la línea.
(lento)
PARPADEA : Llamada aparcada en la línea.
(rápido)

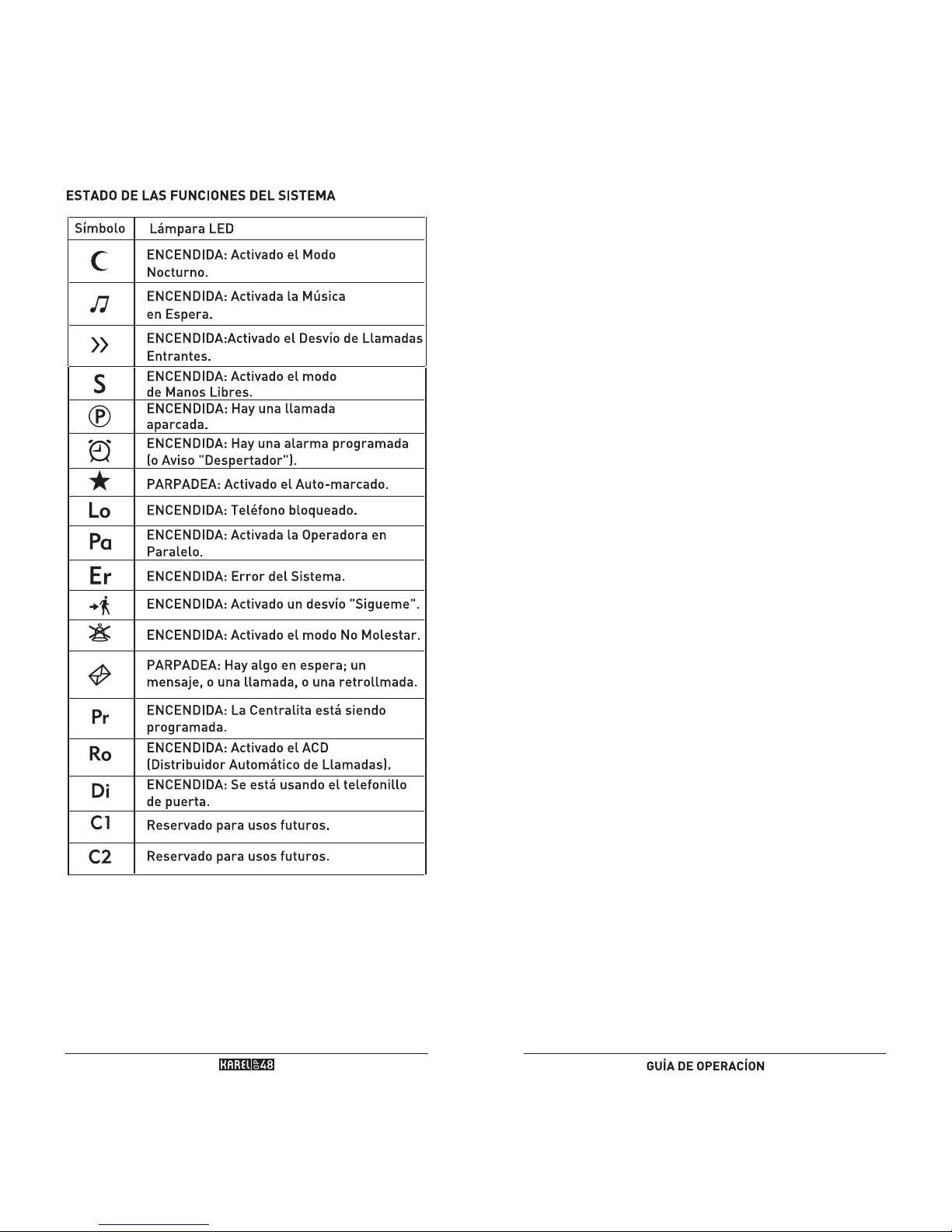

18 19

2. Línea de mensajes (de 8
caracteres)
La línea de mensajes muestra:
 Mientras el terminal no se está usando, la hora,
 Qué número se está marcando,
 Qué línea o extensión nos llama (mientras
suena el timbre).
 Determinadas letras que indican la situación
del terminal o de las llamadas.
t:
Mantiene Ud. una comunicación (con otra
extensión o línea).
r:
Hay una rellamada por la línea.
Au:
Se está marcando un número automáticamente.
Cb:
Se está realizando una retrollamada.
Fo:
La extensión a la que llama a programado un
desvío sígueme.
Pb:
Está sonando la siguiente extensión del Grupo
de captura.
Er:
Operación errónea.
Lb:
Hay un problema de comunicación entre la
Centralita y el terminal. (*)
tE:
Hay un problema de comunicación entre la
Centralita y el terminal. (*)
(*):Consulte con su instalador.
20 21

3. Teclas de función
Flash :
- Si se pulsa durante una llamada, sirve para
retenerla.
- Si se pulsa teniendo una llamada retenida, la
recupera.
Transfer:
- Si se pulsa teniendo una llamada retenida, la
desvía.
- Si se pulsa durante una comunicación, la corta.
H/R:
- Si se pulsa durante una llamada externa, la
aparca.
 Si se emplea como terminal del operador,
permite aparcar tantas llamadas como número
de líneas tenga conectadas a la Centralita.
 En las otras extensiones sirve para aparcar una
sola llamada.
- Al pulsarla mientras por el auricular se
escucha el tono de marcar interno, recupera una
llamada aparcada (si se usa como terminal del/la
operador/a, recupera la llamada que lleve más
tiempo esperando).
Auto:
- Activa y desactiva el marcado automático del
último número.
Redial:
- Vuelve a marcar el último número.
Message:
- Si se pulsa mientras por el auricular se
escucha el tono de marcar de la Centralita,
reproduce los mensajes nuevos.
- Si se pulsa durante una llamada externa, corta
el micrófono.
4. Teclado numérico:
El teclado numérico se compone de 10 teclas, y
los botones # y * . Todos ellos producen tonos
multifrecuencia.
5. Botón de “manos libres”:
Solo está presente en los teléfonos de manos
libres, y sirve para activar y desactivar el cor-
respondiente modo de manos libres. En este
modo se puede usar el teléfono sin necesidad de
descolgar el auricular.
6. Control del volumen del altavoz:
Solo está presente en los teléfonos de manos
libres, y sirve para regular el volumen del altavoz
en este modo.
7. Lámpara LED de manos libres :
Solo está presente en los teléfonos OP48-H de
manos libres, y se enciende al usar este modo.
8. Control de volumen del timbre:
Sirve para subir o bajar el volumen del sonido del
timbre. Solo tiene dos niveles.
Nota
Si su teléfono no funcionara como espera,
compare su funcionamiento con lo descrito en
este Manual. Si el problema persiste, póngase en
contacto con su instalador o proveedor.
Algunas de las operaciones o funciones descritas en
este manual difieren de un país a otro. En consecuencia
es posible que algunas de ellas no funcionen adequade-
mente, o no funcionen en absoluto en su país. En ese
caso contacte, por favor, con su distribuidor autorizado
para que le informe de las especificaciones pertinentes.
22 23
