KEF HTS5001.2 User manual

Installation Manual
Manuel d’installation
Installationshandbuch
Manuale d’installazione
Manual de instalación
Manual de instalação
Installatie
Installationsanvisning
GB
F
D
I
ES
P
NL
DK
Issue 1: February 2006
HTS/HTC5001.2
www.kef.com

(GB) Read
(F) ‘A lire’
(D) Lesen
(I) Leggere
(ES) Lea
(P) Leia
(NL) Lees
(DK) Gennemlæs
(GB) Sound changes
(F) Modifications du son
(D) Klang verändert sich
(I) Variazioni del suono
(ES) El sonido cambia
(P) Alterações de som
(NL) Veranderingen in de
weergave
(DK) Ændring af lyden
(GB) Inspect
(F) ‘A inspecter’
(D) Kontrollieren
(I) Controllare
(ES) Inspección
(P) Inspeccione
(NL) Controleer
(DK) Undersøg
(GB) Correct
(F) Correct
(D) Richtig
(I) Corretto
(ES) Correcto
(P) Correcto
(NL) Juist
(DK) Korrekt
(GB) Wrong
(F) Incorrect
(D) Falsch
(I) Errato
(ES) Incorrecto
(P) Errado
(NL) Fout
(DK) Forkert
(GB) Option
(F) Option
(D) Option
(I) Opzione
(ES) Opción
(P) Opcional
(NL) Optie
(DK) Tilbehør
(GB) Adjustment
(F) Réglage
(D) Einstellung
(I) Regolazione
(ES) Ajuste
(P) Ajuste
(NL) Instelling
(DK) Justering
(GB) Caution/Warning
(F) Attention/Avertissement
(D) Achtung / Warnung
(I) Attenzione/Avvertenza
(ES) Precaución/Atención
(P) Atenção/ Aviso
(NL) Opgelet/Waarschuwing
(DK) Forsigtigt / Advarsel
(GB) Electrical Warning
(F) Danger électrique
(D) Warnung: Gefährliche
Spannungen
(I) Rischi elettrici
(ES) Advertencia eléctrica
(P) Aviso sobre a parte
eléctrica
(NL) Opgelet! Elektriciteit!
(DK) Elektrisk advarsel
(GB) Positive/RED
(F) Positif / ROUGE
(D) Positiv / ROT
(I) Positivo / ROSSO
(ES) Positivo / ROJO
(P) Positivo/Vermelho
(NL) Positief / ROOD
(DK) Positiv / RØD
(GB) Negative/BLACK
(F) Négatif / NOIR
(D) Negativ / SCHWARZ
(I) Negativo / NERO
(ES) Negativo / NEGRO
(P) Negativo/ Preto
(NL) Negatief / ZWART
(DK) Negativ / SORT
(GB) Switch off appliance
(F) Couper l’appareil
(D) Gerät abschalten
(I) Disattivazione dell’ap
parecchio
(ES) Interruptor del aparato
(P) Interruptor para desligar
(NL) Het toestel
uitschakelen
(DK) Afbryd apparatet
The following icons are used throughout this manual to help you safely install your new speakers. Please follow them carefully.
GB
F
D
I
ES
P
NL
DK
Les icônes reprises ci-après sont utilisées dans tout le manuel de manière à vous aider à installer vos nouveaux haut-parleurs en toute sécurité.
Veuillez suivre scrupuleusement leur signification.
Die folgenden Symbole finden Sie in der gesamten Anleitung. Sie erleichtern eine sichere installation Ihrer neuen Lautsprecher.
Bitte achten Sie sorgfältig auf die Symbole.
Le seguenti icone usate nel manuale aiutano ad installare correttamente i diffusori. Si raccomanda di seguirle con attenzione.
Se utilizan los iconos siguientes en este manual para ayudarle a instalar con seguridad sus nuevos altavoces. Sígalas cuidadosamente.
Os seguintes ícones são utilizados no manual afim de o ajudarem a instalar com segurança as suas novas colunas. Siga-os cuidadosamente.
De hierna volgende pictogrammen worden in de hele handleiding gebruikt om u te helpen bij het veilig aansluiten en gebruiken van uw nieuwe luidsprekers.
Volg de instructies steeds nauwgezet op.
Følgende symboler benyttes i denne manual, for at hjælpe dig med sikker installation af dine højttalere. Følg dem nøje.
Thank you for purchasing the HTS/HTC5001.2.We are confident that it will provide reliable, high performance sound for many years to come. Please read this manual
fully before you attempt any connections to the HTS/HTC5001.2.
GB
F
D
I
ES
P
NL
DK
Nous vous remercions de la confiance que vous temoignez a KEF, Le KHT 5005 a été élaboré avec tout le soin nécéssaire et vous procurera de longues années de plaisir
sonore et musical.Veuillez lire attentivement le mode d'emploi avant de connecter le KHT 5005 afin de l'utiliser au maximum de ses possibilités et d'eviter tout problème.
Danke für den Erwerb der HTS/HTC5001.2.Wir sind davon überzeugt, dass die HTS/HTC5001.2 Ihnen Zuverlässigkeit und hohe Leistungsqualität im Musikbereich
für viele Jahre verspricht. Bitte lesen Sie die Betriebsanleitung komplett durch bevor Sie die HTS/HTC5001.2 in Betrieb nehmen.
Grazie per aver acquistato il sistema HTS/HTC5001.2. Siamo certi che vi soddisferà pienamente per molti anni a venire. Leggete attentamente questo manuale
prima di eseguire i collegamenti.
Gracias por adquirir el modelo HTS/HTC5001.2. Un producto de calidad excepcional capaz de garantizar un sonido de alta calidad por muchos años. Por favor lea
atentamente este manual antes de seguir adelante con las conexiones del HTS/HTC5001.2.
Muito obrigada por ter adquirido o HTS/HTC5001.2. Estamos confiantes que ele lhe irá oferecer, por muitos anos, um som de elevada performance, de confiança e
de excelente qualidade. Leia por favor, com atenção, este manual antes de efectuar quaisquer ligações ao HTS/HTC5001.2.
Hartelijk dank voor aanschaf van de HTS/HTC5001.2.Wij vertrouwen erop dat deze combinatie u jarenlang hoogwaardig luisterplezier zal blijven bieden. Lees
alstublieft eerst deze handleiding alvorens de HTS/HTC5001.2 aan te sluiten.
Tak for dit køb af HTS/HTC5001.2.Vi er overbeviste om, at den vil give dig en højkvalitativ og musikalsk ydelse i mange år frem i tiden. Læs denne maual grundigt før
du tilslutter og anvender din HTS/HTC5001.2, så får du optimalt udbytte af din investering.
(F) Introduction (D) Einleitung (I) Introduzione (ES) Introducción (P) Introdução (NL) Inleiding (DK) Introduktion
(F) Utilisation du manuel (D) Verwendung der Anleitung (I) Uso del manuale (ES) Uso del manual (P) Utilização do manual (NL) Gebruik van de handleiding
(DK) Brug af manualen
INTRODUCTION
USING THE MANUAL
2

(GB) Follow this manual carefully for best results from speakers.
(F) Afin de tirer les meilleurs résultats des haut-parleurs, veuillez suivre scrupuleusement les instructions reprises dans le présent manuel.
(D) Für optimale Ergebnisse mit Ihrem Lautsprecher befolgen Sie diese Anleitung
(I) Per ottenere le migliori prestazioni dai diffusori seguire le istruzioni contenute nel presente manuale
(ES) Siga las instrucciones de este manual para obtener los mejores resultados de los altavoces
(P) Siga este manual atentamente para obter o melhor resultado das colunas
(NL) Volg terwille van een optimaal resultaat de instructies nauwkeurig op.
(DK) Følg denne manual omhyggeligt for at opnå det bedste resultat fra højttalerne
(GB) Read and return warranty card.
(F) Veuillez lire et renvoyer la carte de garantie.
(D) Lesen Sie die Garantiekarte und senden Sie
sie ausgefüllt zurück.
(I) Si prega di restituire la scheda di garanzia,
previa attenta lettura
(ES) Lea y envíenos la tarjeta de garantía
(P) Leia e devolva o cartão de garantia
(NL) U kunt na lezing en invulling de garantiekaart
aan de importeur sturen.
(DK) Gennemlæs og send garantibeviset tilbage
(GB) Clean with a damp lint free cloth.
(F) Nettoyer à l’aide d’un chiffon humide, non
pelucheux.
(D) Mit einem angefeuchteten, nicht fuselnden
Tuch abwischen.
(I) Pulire con un panno umido non sfilacciato
(ES) Limpie con un paño húmedo
(P) Limpe com um pano húmido sem pêlos
(NL) Reinigen met een vochtige niet pluizende doek
(DK) Rengør med en fugtig klud, der ikke fnugger
(GB) Do not use spirit based cleaners.
(F) Ne pas utiliser d’agents nettoyants à base
d’alcool.
(D) Keine alkoholhaltigen Reinigungsmittel
verwenden.
(I) Non utilizzare prodotti a base di alcol
(ES) No use limpiadores con base de alcohol
(P) Não utilize produtos de limpeza à base de
álcool
(NL) Gebruik geen reinigingsprodukten op basis
van alcohol
(DK) Brug ikke rengøringsmidler med alkohol
(GB) Avoid direct sunlight.
(F) Eviter l’exposition directe aux rayons du
soleil.
(D) Direktes Sonnenlicht vermeiden.
(I) Evitare l’esposizione diretta ai raggi del sole
(ES) Evite la luz directa del sol
(P) Evite a exposição directa à luz do sol
(NL) Vermijd rechtstreeks zonlicht
(DK) Undgä direkte sollys
(GB) Avoid temperature extremes.
(F) Eviter les températures extrêmes.
(D) Extreme Temperaturen vermeiden.
(I) Evitare temperature troppo alte o troppo
basse.
(ES) Evite temperaturas extremas
(P) Evite temperaturas extremas
(NL) Vermijd extreme temperaturen.
(DK) Undgå ekstreme temperaturer
(GB) SAFETY NOTICE! trailing cables are dangerous, secure all cables.
(F) NOTE DE SECURITE ! Les câbles de haut-parleurs traînant sur le sol peuvent être source de danger. Fixer tous les câbles.
(D) SICHERHEITSHINWEIS ! Herumliegende Lautsprecherkabel sind eine Gefahrenquelle. Bitte alle Lautsprecherkabel sorgfältig verlegen.
(I) NOTA PER LA SICUREZZA: i cavi di uscita dei diffusori possono essere pericolosi se non sistemati in un posto sicuro.
(ES) ¡ATENCION! los cables de conexión sueltos de los altavoces son peligrosos. Fíjelos
(P) Precauções de segurança! Os cabos das colunas espalhados são perigosos, fixe todos os cabos
(NL) VOOR UW VEILIGHEID! Loshangende luidsprekerkabels zijn gevaarlijk! De kabels steeds op een veilige plaats leggen.
(DK) BEMÆRK! skarpe knæk og slid på højttalerledningerne er farlig, de skal fastgøres.
(GB) Avoid damp.
(F) Eviter l’humidité.
(D) Feuchtigkeit vermeiden.
(I) Evitare l’umidità
(ES) Evite la humedad
(P) Evite a humidade
(NL) Vermijd vocht
(DK) Undgå fugt
(F) Points importants (D) Wichtige Punkte (I) Punti importanti (ES) Puntos importantes (P) Pontos importantes (NL) Belangrijke aandachtspunten (DK) Vigtige punkter
IMPORTANT POINTS
3

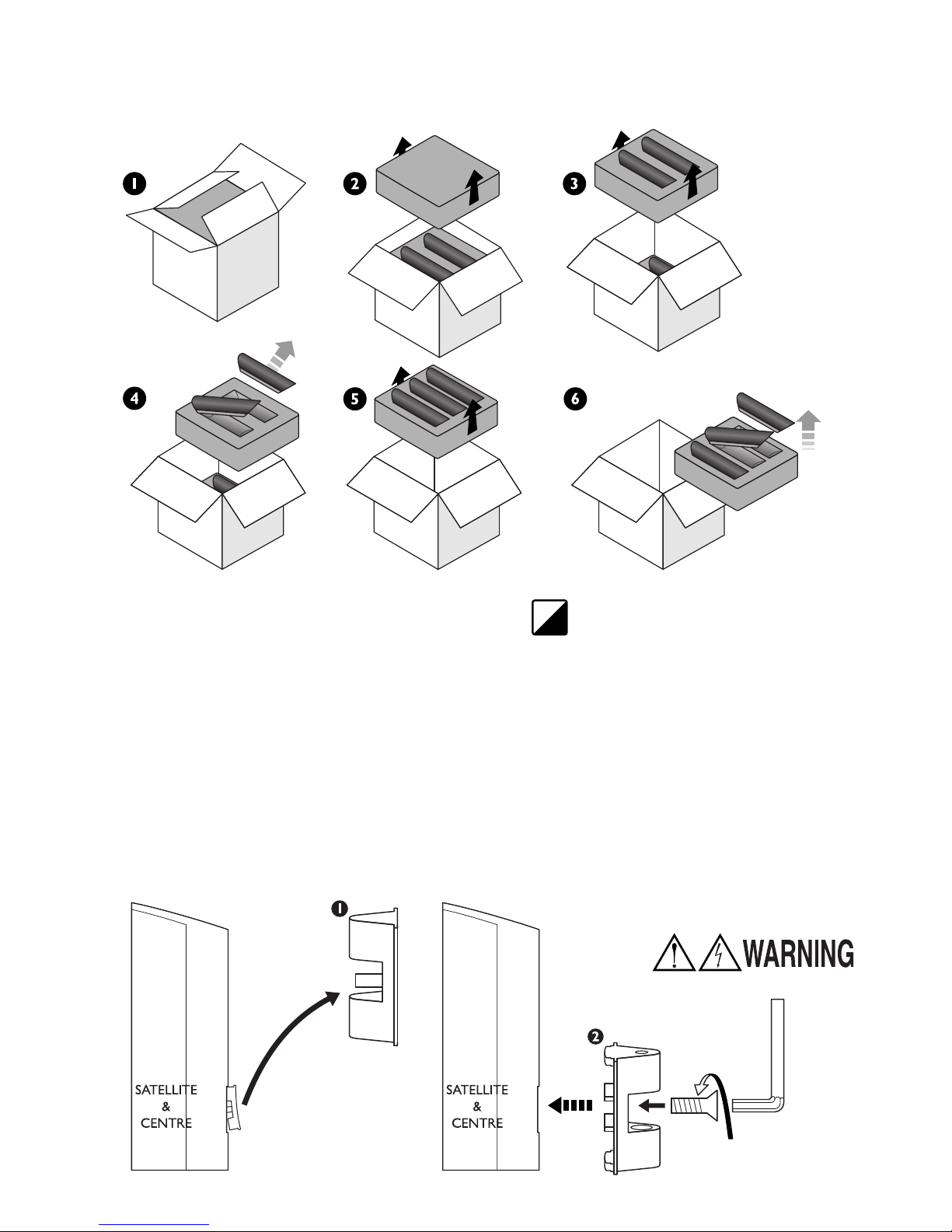

(F) Déballage (D) Auspacken (I) Apertura della confezione (ES) Desembalaje (P) Desembalagem (NL) Het toestel uitpakken (DK) Udpakning
UNPACKING
4
(GB) Warning - No attempt should be made to install these
loudspeakers unless you are sure that you will not be cutting through
electric cables, water or gas pipes, or supporting joists.
(F) Avertissement - Avant de procéder à l’installation de ces H.P., vérifier
bien que vous ne risquez à aucun moment de sectionner des câbles
électriques, des canalisations d’eau ou de gaz ou toute autre élément
de ce type.
(D) Warnung - Diese Lautsprecher sollten wirklich nur dann installiert
werden, wenn Sie sicher sind, daß Sie nicht Stromkabel,
Wasserleitungen, Gasrohre oder T-Träger durchbohren oder durch-
schneiden.
(I) Avvertenza - Non cercare d’installare gli altoparlanti prima di aver
verificato l’assenza di cavi elettrici, tubazioni dell’acqua e del gas e di
travetti nella zona d’installazione.
(ES) Atención - No se debe intentar instalar los altavoces, a menos que se
esté seguro de que no se va a dañar un cable eléctrico, tuberías de gas
o agua o viguetas de soporte.
(P) Aviso - Aquando da instalação destes altifalantes certifique-se de que
não danifica cabos elétricos, canos de água ou de gás ou vigas de
suporte.
(NL) Waarschuwing - Installeer deze luidsprekers enkel als u zeker weet
dat u geen elektrische leidingen, water- of gasleidingen of steunbalken
zult raken.
(DK) Advarsel - Kontrollér ved installationen, at der ikke er risiko for, at
der bores hul i elektriske kabler, vand- eller gasrør eller bærende dele
i væggen.

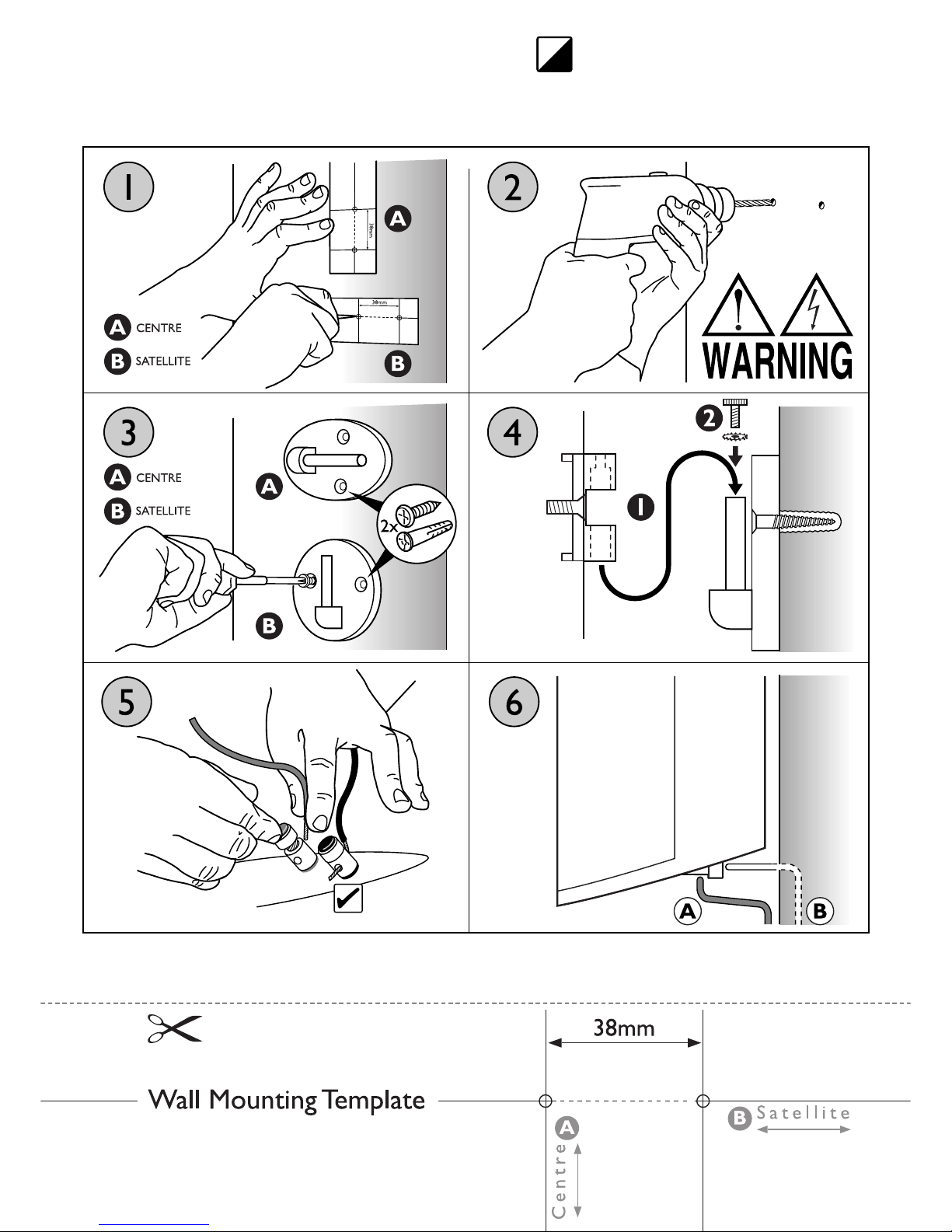

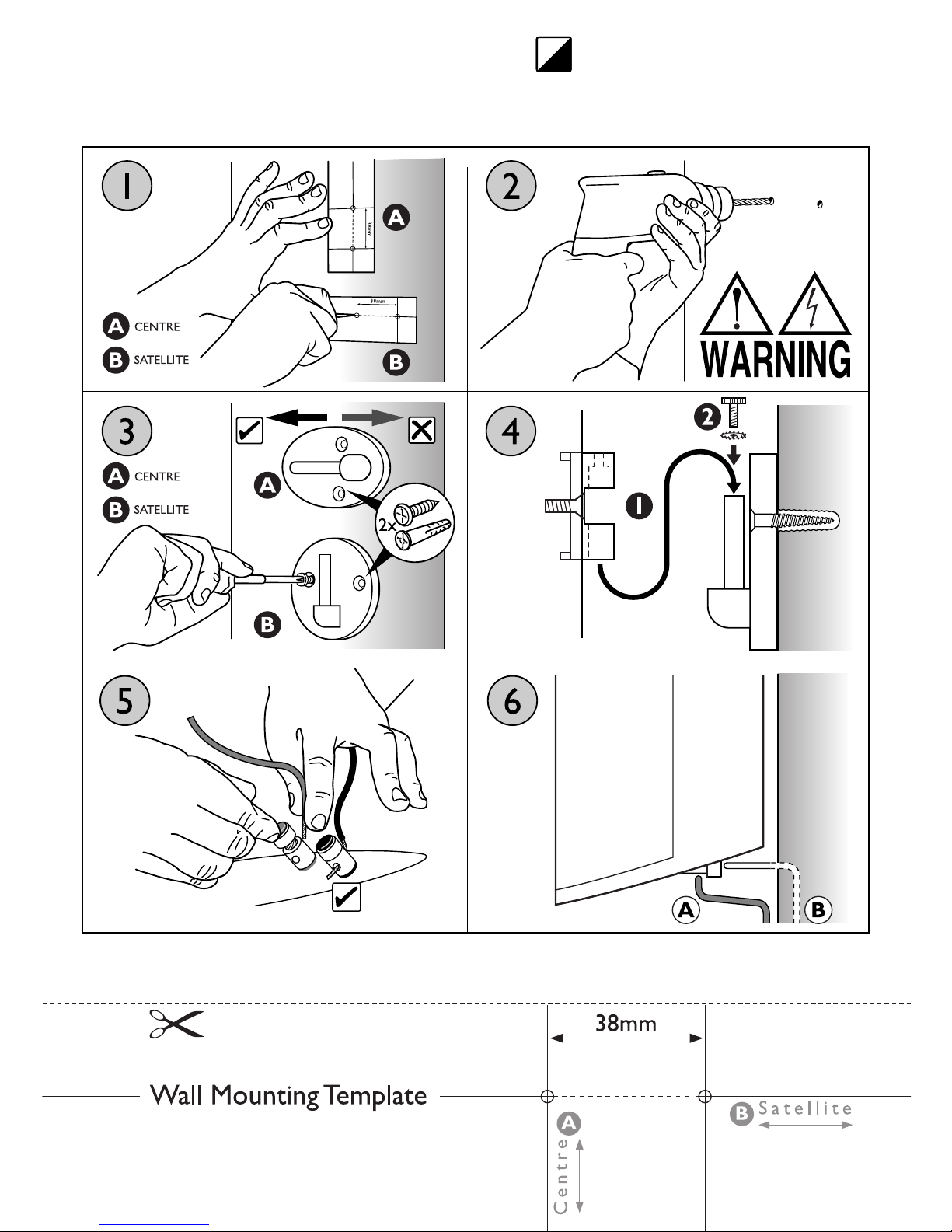

(F) Installation Murale (D) Schablone f ür Wandmontage (I) Montaggio a Parete (ES) Montage en Pared (P) Montagem na parede (NL) Wandmontage (DK)Væg Montering
WALL MOUNTING

(F) Installation Murale (D) Schablone f ür Wandmontage (I) Montaggio a Parete (ES) Montage en Pared (P) Montagem na parede (NL) Wandmontage (DK)Væg Montering
WALL MOUNTING
5

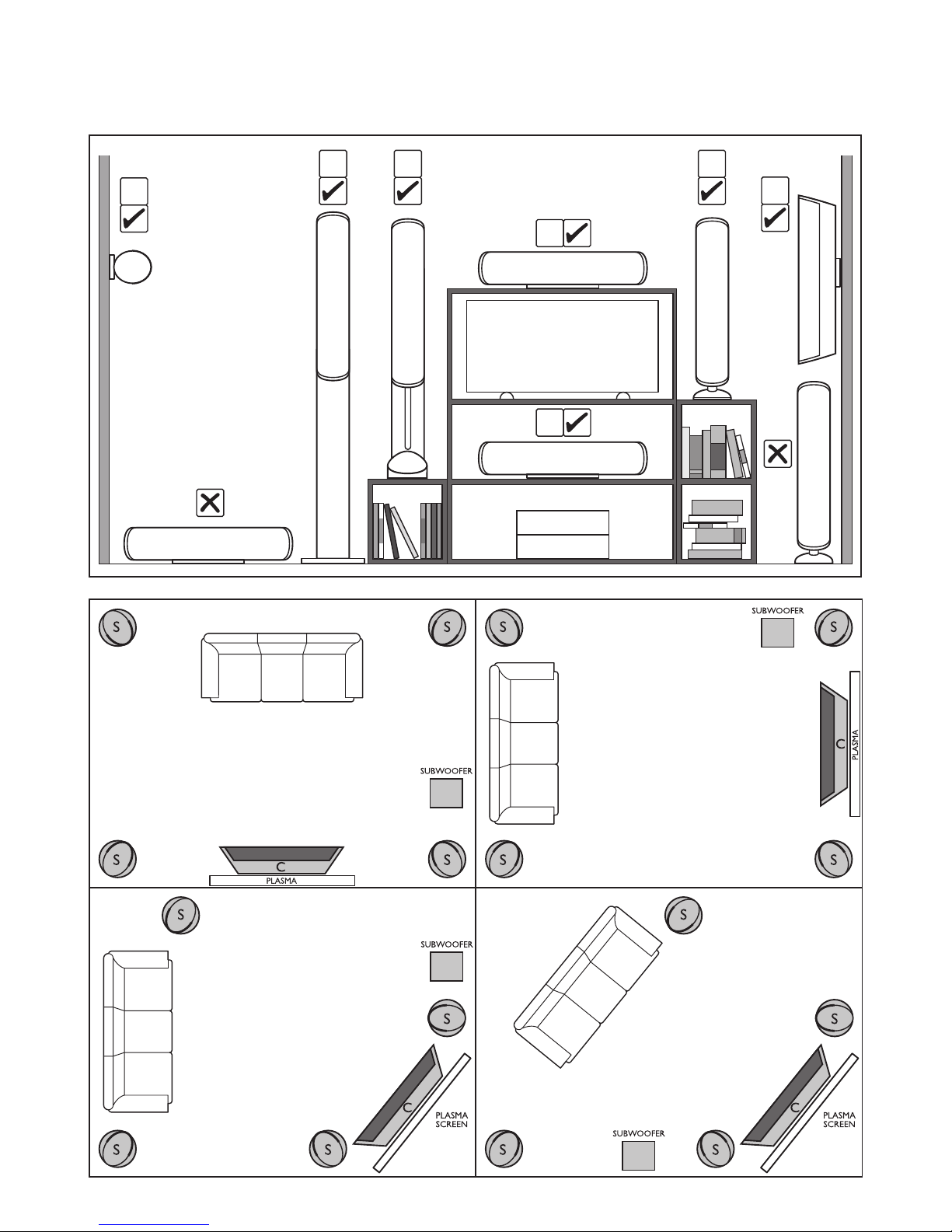

(F) Positionnement (D) Aufstellung (I) Posizionamento (ES) Posicionamiento (P) Posicionamento (NL) Plaats en aansluiting van het netsnoer (DK) Placering
POSITIONING
A
B C
D
D
A
E
6

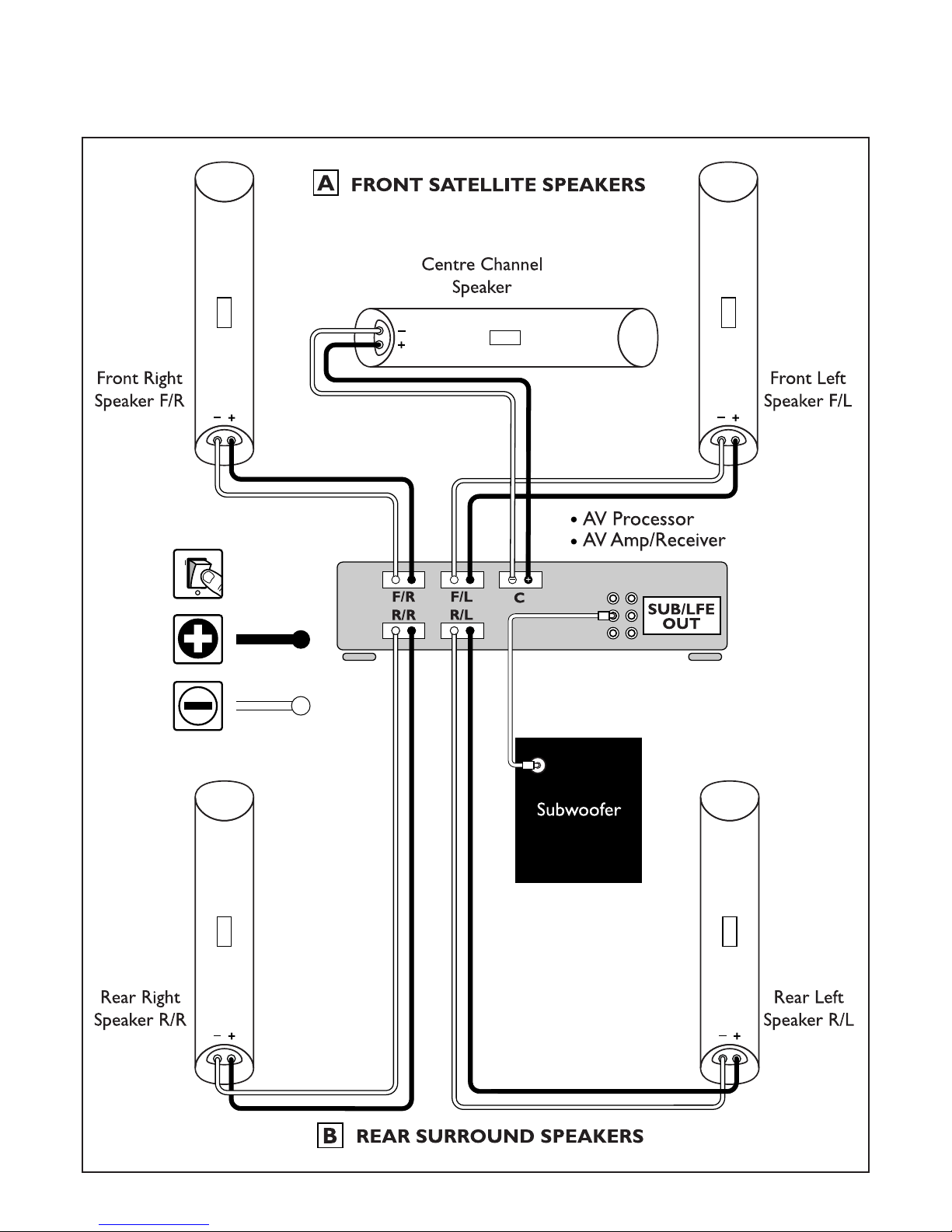

(F) Connexions (D) Anschlüsse (I) Collegamenti (ES) Conexiones (P) Ligações (NL) Aansluitingen (DK) Forbindelser
CONNECTIONS
+ +
––
+
– – +
7

(F) Spécifications (D) Technische Merkmale (I) Specifiche (ES) Especificaciones (P) Especificações (NL) Technische gegevens (DK) Specifikationer
SPECIFICATIONS
Model HTS5001.2 Satellite / HTC5001.2 Centre Channel
Type Three way closed box
Drive Units 1 x 75 mm (3 in.) UNI-Q®, 15 mm (0.6 in.) aluminium HF
2 x 75 mm (3 in.) LF
Crossover Frequencies 300 Hz - 3 kHz
Frequency range (± 3 dB) 100 Hz - 30 kHz
Amplifier Requirement 10 - 100 Watts
Sensitivity (2.83 V / 1 m) 87 dB
Maximum Output 104 dB SPL @ 1 m
Impedance 8 Ω
Net Weight 2.3 kg (5.0 lbs)
Dimensions ( Satellite H x W x D) mm 419 x 88 x 127
in. 16.5 x 3.46 x 5.0
Dimensions (Centre H x W x D) mm 88 x 419 x 127
in. 3.46 x 16.5 x 5.0
Finish Silver or Gloss Black
KEF Audio reserve the right, in line with continuous research and development, to amend or change specifications without prior notice. E. & O.E.
GP Acoustics (UK) Ltd, Eccleston Road,Tovil, Maidstone, Kent, ME15 6QP U.K. Telephone: + 44 (0)1622 672261 Fax: + 44 (0)1622 750653 www.kef.com
KEF America, Inc. 10 Timber Lane, Marlboro, New Jersey 07746 U.S.A Telephone: +(1) 732 683 2356 Fax: +(1) 732 683 2358 www.kefamerica.com
GP Acoustics GmbH, Heinrichstraße 51, D-44536 Lünen, Deutschland. Telephone: [phone]. Fax: [phone] www.kefaudio.de

(F) Schema de montage du pied de sol du KHT 5005 (D) Montage des KHT5005 (I) Montaggio dei supporti da pavimento (ES) Montaje soporte de suelo KHT5005
(P) KHT5005 conjunto de montagem para suporte de chão (NL) Montage van KHT5005 standaard (DK) Sådan samles KHT5005 standerne
KHT5005 FLOOR STAND ASSEMBLY
Part No. K290158ML
Issue 2: February 2004
KEF AUDIO (UK)
Eccleston Road,Tovil, Maidstone, Kent, ME15 6QP UK
Telephone: [phone] Fax: [phone]
www.kef.com
KEF AMERICA
10 Timber Lane, Marlboro, New Jersey, 07746 USA.
Telephone: [phone] Fax: [phone]
www.kefamerica.com
K7184 KHT5005 Stands Adm ISS2 18/2/04 12:33 pm Page 1

(F) Installation Murale (D) Schablone f ür Wandmontage (I) Montaggio a Parete (ES) Montage en Pared (P) Montagem na parede (NL) Wandmontage (DK)Væg Montering
7. WALL MOUNTING
