Kellyco PULSE STAR II PRO User manual

PULSE STAR II
PRO
Professional Metal Detector
Bedienungsanleitung • Instruction manual

PULSE STAR II PRO Bedienungsanleitung
Deutsch ..........Seite 3
PULSE STAR II PRO Instruction manual
English...........Page 47
1

2

1 Einleitung..................................5
2 Funktionsprinzip ............................7
3 Bedienelemente und Anschlüsse ................11
4 Lieferumfang und Zubehör ....................15
5 Inbetriebnahme .............................19
6 Sucheinsatz ................................23
7 Ortungstiefen ..............................28
8 Störeinflüsse ...............................31
9 Aufladen und Wartung .......................33
10 Technische Daten ..........................36
11 Austausch des Akkus ........................38
12 Konformitätserklärung ......................41
13 Garantie .................................42
14 Wichtige Hinweise ..........................44
3
Inhaltsverzeichnis

4

Mit dem PULSE STAR II PRO haben Sie einen sehr leistungsfähigen Me-
talldetektor erworben. Zusammen mit den großen Tiefenortungsson-
den ist das Gerät wie schon sein Vorgänger PULSE STAR II speziell dazu
entwickelt worden, größere Metallobjekte aller Metallarten in Tiefen
zu orten, bei denen die üblichen Oberflächensuchgeräte prinzipbedingt
passen müssen. Auch mit den als Zubehör lieferbaren Schwenksonden
werden hervorragende Suchtiefen erreicht, insbesondere bei mittleren
bis großen Objekten.
Der PULSE STAR II PRO ist das Ergebnis einer konsequenten Weiterent-
wicklung des PI-Verfahrens unter Einsatz von modernen Bauelementen
und neuer Schaltungstechnik. Damit ist es gelungen, entscheidende
Verbesserungen einzuführen. Das betrifft sowohl die einfache Bedie-
nung und Abstimmung als auch die enorme Tiefensuchleistung. Der
PULSE STAR II PRO kann dabei auch auf stark mineralisierten Böden,
Stränden oder im Salzwasser eingesetzt werden.
Hilfreich bei der Suche ist die Metallunterscheidung des PULSE STAR II
PRO. Damit ist es möglich, im Erfassungsbereich der Metallunterschei-
dung bei größeren Metallobjekten deren elektrische Leitfähigkeit zu
bestimmen, um damit Rückschlüsse auf die Metallart zu bekommen.
Unser reichhaltiges Zubehör bietet, angefangen bei den unterschied-
lichsten Sondenausführungen und -größen über Ladekabel für das Auto
bis hin zum Solarpanel auch für schwierige Sucheinsätze die richtige
Auswahl.
!Bitte nehmen Sie sich die Zeit, dieses Handbuch vollständig zu lesen.
Auch wenn Sie nicht an der genauen Arbeitsweise des PULSE STAR II
PRO interessiert sind, sollten Sie das Kapitel 2 (Funktionsprinzip)
nicht auslassen, da hier grundsätzliche Eigenschaften beschrieben
werden, die für den praktischen Einsatz sehr wichtig sind.
5
1 Einleitung

Verbesserungen des PULSE STAR II PRO gegenüber dem PULSE STAR II:
}Bessere Störunterdrückung
}Verbesserte Ortungstiefe
}Höherer Dynamikbereich der Anzeige
}Verbesserte Metallunterscheidung
}Sehr stabiler Abgleich, kein Driften des Nullpunkts
}Reduzierte Stromaufnahme, längere Betriebsdauer
}Präzisere Anzeige des Akku-Ladezustands
}Geringeres Gewicht
}Automatische Abschaltung bei schwacher Batterie
}Gehäuse und Ledertasche mit Druckverschluss für sicheren Halt der
Elektronikeinheit in der Tasche
Die drei Elektronik-Module sind kompatibel zur alten Version – das er-
möglicht einen vereinfachten Service für beide Modelle. Alle Sonden
bleiben unverändert und können daher vom alten Modell übernom-
men werden, ebenso alle anderen Zubehörteile.
6
1 Einleitung

Das Pulsinduktionsverfahren (PI)
Der PULSE STAR II PRO ist ein Metalldetektor, der nach dem Pulsinduk-
tionsverfahren (PI) arbeitet.
Das PI-Verfahren hat entscheidende Vorteile. Erstens ist die Sonde
nicht Bestandteil eines Schwingkreises oder einer kritisch ausbalancier-
ten Spulenanordnung und kann daher fast beliebig geformt und vergrö-
ßert werden. Dies ist unbedingte Voraussetzung, um die Suchtiefe
wesentlich zu erhöhen. Zweitens besteht eine zeitliche Entkopplung
zwischen Sende- und Empfangsphase, so dass mit erheblich höherer
Sendeleistung gearbeitet werden kann.
Zusammen mit der 1 Meter x 1 Meter großen Tiefenortungssonde wer-
den Ortungsergebnisse erzielt, die sich durchaus mit denen der Magne-
tometer, die jedoch nur ferromagnetische Metalle orten können,
vergleichen lassen. Außerdem kann mit dieser Sonde eine relativ hohe
Suchleistung erzielt werden, weil jeweils 1 qm detektiert wird. Die ei-
gentliche Sonde befindet sich dabei in einem Kunststoffrahmen aus
Polypropylen-Rohren und wird beim Suchvorgang von zwei Personen
getragen.
Ein weiterer Vorteil ist, dass kleine Objekte wie z.B. Flaschendeckel,
Ziehlaschen, kleinere Stücke Alufolie, aber auch einzelne Münzen bei
Benutzung der großen Sonden weitestgehend ausgeblendet werden.
Dabei ist der PULSE STAR II PRO sehr problemlos einzusetzen. Er besitzt
nur vier einfache Bedienelemente, von denen bei der Suche im Allge-
meinen nur eines gebraucht wird. Die Anzeige der Objekte erfolgt so-
wohl optisch über ein Zeigerinstrument als auch akustisch mit einem
Tonsignal, das mit steigender Signalstärke in der Frequenz zunimmt.
Die Tonauswertung hat einen sehr hohen Dynamikbereich, so dass
selbst bei kleiner Entfernung zum Objekt und weiterer Annäherung im-
mer noch eine Erhöhung der Tonfrequenz möglich ist. Das erleichtert
die genaue Ortung wesentlich.
Die Funktion des PULSE STAR II PRO gliedert sich in zwei Zeitabschnitte:
Sendephase und Empfangsphase.
7
2 Funktionsprinzip

Sendephase
Die Spule in der Sonde wird etwa 600 mal pro Sekunde von einem star-
ken Strom durchflossen.
Der linear ansteigende Strom durch die Spule baut ein Magnetfeld auf
(Primärfeld, Abbildung 1). Der Strom durch die Spule wird nach einer
bestimmten Zeit abrupt unterbrochen, so dass das Primärfeld sehr
schnell zusammenbricht und dabei im Metallobjekt sogenannte Wirbel-
ströme erzeugt, deren Stärke und Dauer von der Leitfähigkeit, Größe
und Form des Objekts abhängen. Nach einer kurzen Verzögerung wird
die Spule auf Empfangen umgeschaltet.
Empfangsphase
Die im Objekt fließenden Wirbelströme erzeugen nun ein zweites Mag-
netfeld (Sekundärfeld, Abbildung 2), das sich um das Metallobjekt
ausbreitet. Dieses Sekundärfeld wirkt auch auf die Spule und induziert
hier eine sehr kleine Spannung, die dann verstärkt und optisch und
akustisch angezeigt wird.
Da es sich dabei um äußerst kleine Spannungen handelt und außerdem
immer ein gewisser 'elektrischer Störnebel' existiert, wird deutlich, dass
der Ortungstiefe physikalische Grenzen gesetzt sind.
Generell kann man sagen, dass die Ortungstiefe besonders bei dem
PI-Verfahren mit steigender Objektgröße rasch zunimmt. Aber auch
Leitfähigkeit und Form des Objekts sind entscheidend.
Ferromagnetische Metalle nehmen hier eine Sonderstellung ein: wer-
den solche Objekte den Magnetfeldern eines PI-Gerätes ausgesetzt, so
werden diese Objekte für kurze Zeit aufmagnetisiert. Obwohl ferro-
magnetische Metalle, wie etwa Eisen, eine sehr schlechte Leitfähigkeit
besitzen und daher die Wirbelströme rasch abklingen, erzeugt die lang-
samer abklingende Magnetisierung ein starkes Signal. Das ist der Grund
dafür, dass PI-Suchgeräte besonders empfindlich selbst auf kleine fer-
romagnetische Metalle ansprechen. Ist dieser Effekt nicht erwünscht,
so bietet der PULSE STAR II PRO die Möglichkeit, die Empfindlichkeit
auf diese Metalle stark abzuschwächen bzw. kleinere Objekte manch-
mal sogar vollständig zu unterdrücken, wobei die Empfindlichkeit auf
8
2 Funktionsprinzip

größere Objekte aus Bunt- und
Edelmetallen nur geringfügig
verringert wird.
Durch eine elektronische Ana-
lyse des vom Objekt erzeugten
Magnetfeldes war es möglich,
den PULSE STAR II PRO mit ei-
ner Metallunterscheidung aus-
zustatten. Da hier noch
kleinere Signale als bei der nor-
malen Ortung ausgewertet
werden müssen, liegt der Erfas-
sungsbereich der Metallunter-
scheidung bei nur ca. 60-80 %
der normalen Reichweite.
Diese Metallunterscheidung
funktioniert prinzipbedingt nur
bei Objekten ab einer bestimm-
ten Größe (etwa 10 cm Durch-
messer), da bei kleineren
Objekten deren Form und Lage
einen zu großen Einfluss ha-
ben. Dabei misst der PULSE
STAR II PRO die elektrische
Leitfähigkeit des Objekts. Da Ei-
sen im Vergleich zu Gold, Sil-
ber, Kupfer etc. eine wesentlich schlechtere Leitfähigkeit besitzt, ist
eine Unterscheidung möglich, wobei jedoch folgendes zu beachten ist:
Fast alle Objekte, die kleiner als etwa 10 cm im Durchmesser sind, wer-
den als Eisenmetall angezeigt. Das gleiche gilt für dünne Folien (z.B.
eine große Alufolie). Auch eine Ansammlung vieler kleiner Objekte (z.B.
mehrere Münzen) hat nicht die gleichen Eigenschaften wie ein großes,
zusammenhängendes Stück Metall und kann daher als Eisenmetall an-
gezeigt werden. Außerdem gibt es Buntmetalle, deren Leitfähigkeit im
Bereich von Eisen oder sogar darunter liegt (z.B. Zinn, Blei), so dass die-
se vom PULSE STAR II PRO teilweise als Eisen eingestuft werden. Auch
9
2 Funktionsprinzip

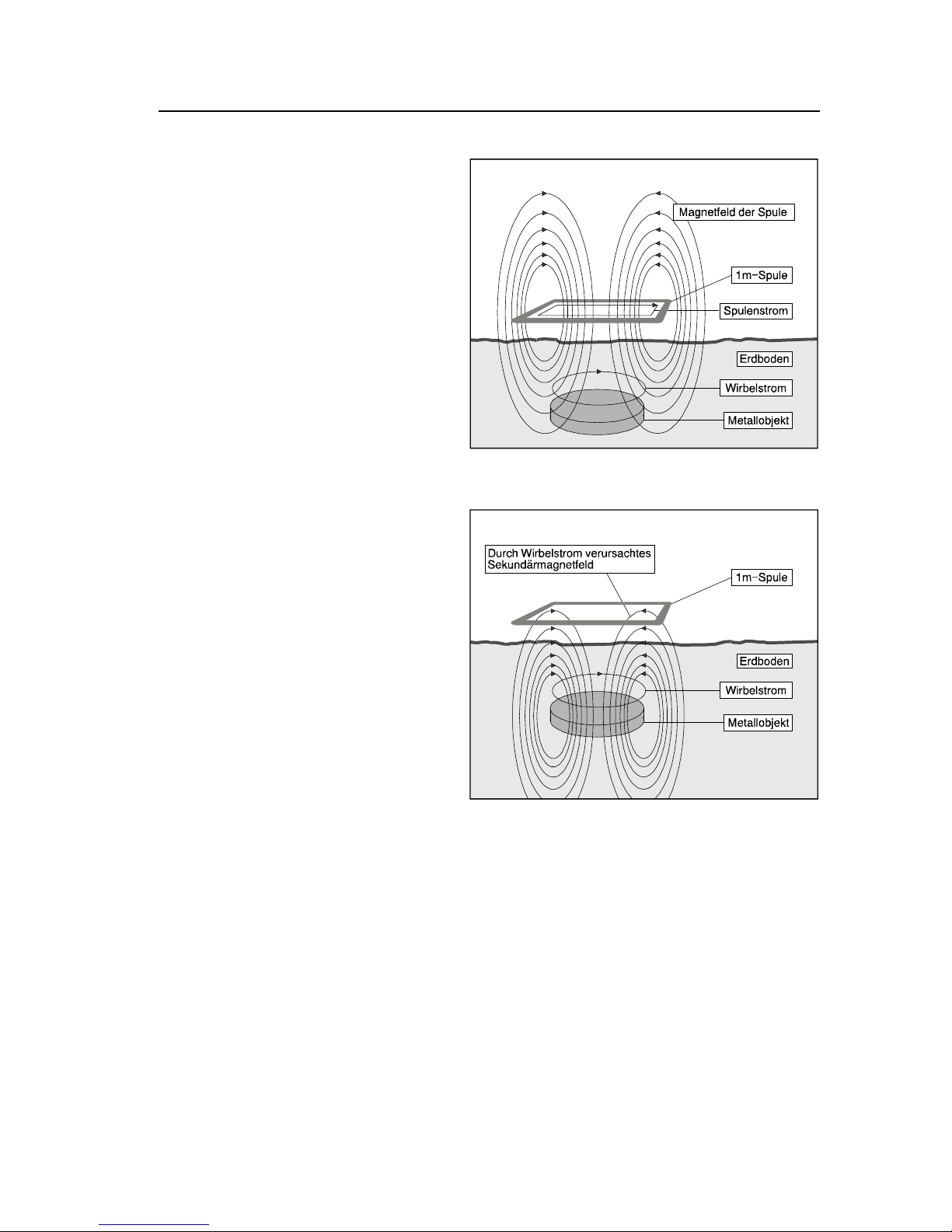

Abbildung 1: Sendephase
Abbildung 2: Empfangsphase

die Leitfähigkeit von einigen Legierungen kann im Gegensatz zum rei-
nen Metall stark absinken. Dafür tritt bei großen Objekten nur selten
ein Anomalie-Effekt auf (also eine Anzeige von Nicht-Eisenmetall, ob-
wohl es sich um ein Eisenmetall handelt), wie er von VLF-IB-Geräten
bekannt ist.
Befinden sich gleichzeitig sowohl Eisen- als auch Nicht-Eisenmetalle im
Erfassungsbereich (z.B. Edelmetalle in einer Eisenkiste), so wird im All-
gemeinen das flächenmäßig größere Metall angezeigt. VLF-IB-Detekto-
ren bieten eine sehr gute Metallunterscheidung bei kleinen Objekten.
Der PULSE STAR II PRO dagegen hat Vorteile beim Detektieren und Un-
terscheiden von großen Objekten.
Alle Eigenschaften des PULSE STAR II PRO auf einen Blick:
}Das Puls-Induktions-Prinzip erlaubt es, die Sonde nahezu beliebig in
Größe und Form zu variieren und mit hoher Sendeleistung zu arbeiten.
Durch Verwendung von entsprechend großen Sonden werden sehr
hohe Ortungstiefen erreicht.
}Mit großen Suchsonden können ausgedehnte Flächen schneller ab-
gesucht werden.
}Es können sehr viele unterschiedliche Sonden angeschlossen werden,
ohne dass am Gerät etwas eingestellt werden muss. Selbst kunden-
spezifische Ausführungen sind möglich. Siehe Kapitel 4.
}Alle Sonden sind wasserdicht und können somit auch zur Suche in
seichten Gewässern eingesetzt werden.
}Der PULSE STAR II PRO bietet eine Metallunterscheidung für größere
Objekte.
}Die Bedienung ist extrem einfach, der interne Abgleich geschieht au-
tomatisch bei jedem Einschalten.
}Ein Neuabgleich im Einsatz beschränkt sich auf einen Tastendruck.
10
2 Funktionsprinzip

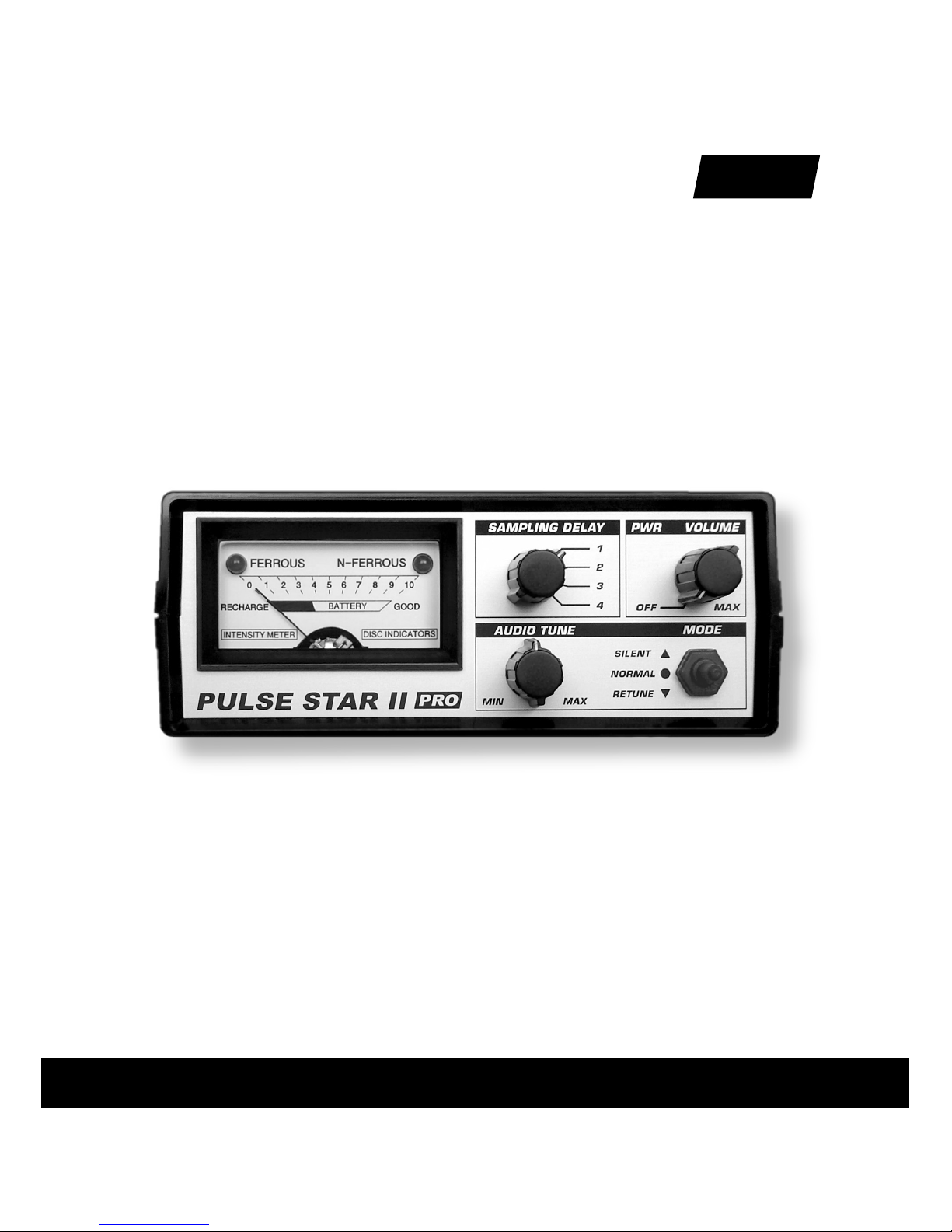

Bedienelemente und Anzeigen auf der Frontseite
PWR VOLUME
Mit diesem Drehknopf wird der PULSE STAR II PRO ein- und ausgeschal-
tet. Gleichzeitig wird hiermit die Lautstärke des Ortungssignals einge-
stellt, und zwar sowohl für den eingebauten Lautsprecher als auch für
den anschließbaren Kopfhörer.
Wenn Sie das Gerät einschalten, leuchten die beiden im Zeigerinstru-
ment integrierten Leuchtdioden gleichzeitig für etwa drei Sekunden
auf. Während dieser Zeit führt der PULSE STAR II PRO selbsttätig einen
automatischen Abgleich durch. Der Instrumentenzeiger wird auf den
Wert '0' gesetzt und die vorher mit dem Regler AUDIO TUNE eingestell-
te Klickrate wird abgerufen. Die 'Klicks' sind nur in der MODE-Position
NORMAL hörbar.
AUDIO TUNE
Mit diesem Regler stellen Sie die Klickrate ein, die das Gerät während
des Suchvorganges im Leerlauf abgeben soll (Grundeinstellung). Dabei
muss der Schalter MODE in der Position RETUNE festgehalten werden.
Die Klickrate wird am besten auf ca. ein bis fünf Klicks pro Sekunde ein-
gestellt – so sind auch kleine Änderungen deutlich hörbar.
11
3 Bedienelemente und Anschlüsse
Abbildung 3: Frontansicht der Elektronik-Einheit

MODE
Der Kippschalter MODE hat zwei Raststellungen (NORMAL und SILENT)
und eine Tastposition (RETUNE).
NORMAL
In dieser Stellung hat das Gerät die höchste Empfindlichkeit. Es arbeitet
statisch, d.h. zwischen dem zu ortenden Objekt und der Sonde braucht
keine Relativbewegung (z.B. Schwenkbewegung) zu erfolgen. In dieser
Stellung kann zwar auch die Klickrate mit AUDIO TUNE verändert wer-
den, für die mit RETUNE abrufbare Grundeinstellung sollte jedoch wie
oben beschrieben die Schalterstellung RETUNE benutzt werden.
RETUNE & BATTERY CHECK
Durch kurzes Herunterdrücken des Schalters MODE in die Position
RETUNE wird die vorher eingestellte Klickrate wieder abgerufen. Wird
der Schalter dagegen länger als eine Sekunde in der Position RETUNE
festgehalten, wird der Ladezustand des Akkus auf dem Instrument an-
gezeigt. Auch zum Einstellen der Klickrate mit dem Regler AUDIO TUNE
wird dieser Schalter in der Position RETUNE festgehalten. Beim Loslas-
sen kehrt der Schalter von allein in die Position NORMAL zurück.
SILENT
In dieser Betriebsart erzeugt das Gerät keine Klickrate im Leerlauf.
Stattdessen wird abhängig von den Objekteigenschaften ein tiefer bzw.
hoher Ton ausgegeben. Die Empfindlichkeit ist geringer (ca. 60-80 %
der normalen Reichweite), und es ist eine Relativbewegung zum Objekt
erforderlich (siehe auch Kapitel 2 und 6).
SAMPLING DELAY
Dieser Drehknopf hat 4 Raststellungen. Position 1 bietet in Verbindung
mit dem NORMAL-Mode die höchste Empfindlichkeit. Besonders in den
Positionen 3 und 4 wird die Empfindlichkeit auf Eisenmetalle und dün-
ne Folien spürbar verringert. Kleinere Eisenteile sowie Folien können
dabei vollständig ausgeblendet werden. Im Kapitel 6 ist dargestellt, wie
sich die Stellung des Schalters auf das Ortungsverhalten des Gerätes
12
3 Bedienelemente und Anschlüsse

auswirkt. Weiterhin kann mit diesem Schalter eine Verminderung von
Bodeneffekten erreicht werden (siehe Kapitel 8).
Wird der Drehknopf betätigt, gleicht sich das Gerät automatisch neu
ab. Dies wird durch Aufleuchten der Leuchtdioden angezeigt. Es ist
nicht notwendig, nach einem Wechsel der SAMPLING DELAY-Position
RETUNE zu betätigen.
INTENSITY METER – DISC INDICATORS – BATTERY CHECK
Das INTENSITY METER zeigt per Zeigerausschlag die Stärke des Or-
tungssignals an. Wird der Schalter Mode länger als eine Sekunde in der
Stellung RETUNE gehalten, schaltet das INTENSITY METER um und
zeigt den Ladezustand des eingebauten Akkus an. Geht der Zeigeraus-
schlag dabei nicht über den schwarzen Teil der BATTERY-Skala hinaus,
ist der Akku fast leer und muss geladen werden.
!Hinweis: Im Betrieb weist eine alle acht Sekunden ertönende kurze
Tonfolge auf einen fast entladenen Akku hin.
In dem Anzeigeinstrument sind die Leuchtdioden für die Anzeige der
Metallart untergebracht. Sie leuchten außerdem beim Einschalten,
beim Drücken von RETUNE und beim Betätigen des Drehschalters
SAMPLING DELAY beide gleichzeitig auf und signalisieren so einen
automatischen Neuabgleich des PULSE STAR II PRO.
13
3 Bedienelemente und Anschlüsse

Anschlüsse und Anzeigen auf der Rückseite
COIL/CHARGER
An diese Buchse werden die unterschiedlichen Sonden angeschlossen.
Nach dem Einstecken muss der Stecker durch Drehen der Steckerhülse
im Uhrzeigersinn gesichert werden. Außerdem kann über diese Buchse
der eingebaute Blei-Gel-Akku aufgeladen werden.
HEADPHONES
Hier kann ein Stereo-Kopfhörer mit 6.3 mm Klinkenstecker angeschlos-
sen werden. Der eingebaute Lautsprecher wird dabei automatisch ab-
geschaltet. Der Kopfhörer sollte eine Impedanz von mindestens 32
Ohm haben.
CHARGING
Die grüne Leuchtdiode zeigt beim Anschluss des Ladegerätes an, dass
der Akku geladen wird.
BATTERY FULL
Die rote Leuchtdiode signalisiert, dass der Ladevorgang abgeschlossen
ist. Nachdem der Akku voll geladen wurde, wird automatisch auf Erhal-
tungsladung umgeschaltet. Das Ladegerät kann nun entfernt werden.
Näheres zum Thema Akkuladen finden Sie im Kapitel 9.
14
3 Bedienelemente und Anschlüsse
Abbildung 4: Rückansicht der Elektronik-Einheit

Standardausstattung (PS01S)
Zur Standardausstattung gehört neben der Elektronik-Einheit mit Echt-
ledertasche (PS01), dem Ladegerät (PS11) sowie dem Tragekoffer
(PS34) eine 1 Meter x 1 Meter große Sonde mit 4-fach teilbarem Rah-
men aus Kunststoffrohren (PS02) mit Tragegurten (PS18). Diese Son-
dengröße stellt einen sehr guten Kompromiss zwischen erreichbarer
Ortungstiefe, der notwendigen Objektgröße und einfachem Handling
dar. Zum Transport kann die Sonde in der mitgelieferten Tasche (PS16)
untergebracht werden. Darüber hinaus ist eine ganze Reihe von Zube-
hör lieferbar, das nachfolgend beschrieben wird. Die jeweilige Bestell-
nummer ist in Klammern angegeben.
Schwenksonde mit 25 cm Durchmesser (PS06)
Diese Sonde wird mit einer optional erhältlichen Teleskopstange ange-
boten. Beides passt mit in die Tasche der 1m-Sonde. Sinnvoll ist diese
Sonde als Ergänzung zu den großen Sonden, um beim Graben das Ob-
jekt genau zu lokalisieren. Aber auch zur Suche selbst ist die 25cm-Son-
de bestens geeignet. Sie ist sehr leicht, um eine lange, ermüdungsfreie
Suche zu ermöglichen. In der SAMPLING DELAY Stufe 1 werden auch
auf kleinere Teile wie einzelne Münzen hohe Reichweiten erzielt.
Schwenksonde mit 45 cm Durchmesser (PS28)
Die 45cm-Sonde erreicht höhere Ortungstiefen als die 25cm-Sonde und
ist auch noch auf kleinere Objekte empfindlich. Bei beengten Platzver-
hältnissen (Bäume, Felsen) kann diese Sonde anstelle der 1m-Sonde
benutzt werden. Es kommt die gleiche Teleskopstange wie bei der
25cm-Sonde zum Einsatz.
Teleskopstange (PS29) für die Schwenksonden
Die Teleskopstange hat ein einzigartiges Design und besteht aus drei
trapezförmigen Aluminiumprofilen und einem Kunststoffprofil. Die Län-
ge ist mit sehr leicht zu bedienenden Hebeln zwischen 56 cm und 135
cm einstellbar. Der gepolsterte Handgriff ist verschiebbar auf dem obe-
ren Aluminiumprofil angebracht, so dass der passende Abstand zur
15
4 Lieferumfang und Zubehör

Armstütze gewählt werden kann. Die Armstütze ist gepolstert und hat
einen einstellbaren Gurt sowie einen Ablageständer.
Zylindersonde (PS10)
Diese Sonde hat 2,5 cm Durchmesser, eine Länge von 26 cm und wird
mit 10 Meter Anschlusskabel geliefert. Sie eignet sich besonders gut
zum Herablassen in Nischen, Felsspalten oder Probebohrungen. Damit
ist es möglich, mehrere Meter tief liegende Objekte mit Metallunter-
scheidung zu erfassen, wenn entsprechend viele nebeneinander liegen-
de Bohrungen gemacht werden. Natürlich kann diese Sonde auch in
Wasser herabgelassen werden. Sie ist in allen Richtungen empfindlich,
zu den Spitzen hin etwas mehr (ellipsenförmiges Erfassungsfeld).
1m-Tiefenortungssonde 8-fach teilbar (PS03)
Diese Sonde entspricht in Größe und Leistung der 1m-Standardsonde,
ist aber aus acht statt vier Rohrsegmenten aufgebaut. Damit kann sie
zum Transport deutlich kleiner zerlegt werden. Der Zusammenbau ist
durch die vielen Teile dagegen etwas aufwändiger.
2m-Tiefenortungssonde (PS04)
Diese Sonde hat die Abmessungen 2 Meter x 2 Meter und ist ebenfalls
8-fach teilbar. Sie ist besonders geeignet für das Absuchen von sehr
großen Gebieten, da hiermit eine noch größere Fläche auf einmal abge-
sucht werden kann. Die Ortungstiefe auf große Objekte wird außerdem
im Vergleich zu der 1m-Sonde noch um ca. 30-40% erhöht. Berücksich-
tigen Sie jedoch, dass die Empfindlichkeit auf kleinere Objekte nach-
lässt. Die Sonde passt in die gleiche Transporttasche, die auch für die
1m-Standardsonde verwendet wird.
Universalsonde mit 8 Metern Umfang (PS05)
In Größe und Leistung entspricht die Universalsonde der 2m-Sonde,
wird aber ohne Kunststoffrahmen geliefert. Diese sogenannte Such-
schleife ist besonders vielseitig anwendbar, bietet allerdings nicht den
16
4 Lieferumfang und Zubehör

Komfort der Sonden mit Kunststoffrohren, sofort einsatzbereit zu sein.
Dafür hat sie folgende Vorteile:
}Sehr klein, leicht und unauffällig zu transportieren.
}Es können unterschiedlich große Sonden aufgebaut werden (0,5 bis 2
Meter).
}Bei starken externen Störfeldern z.B. durch Hochspannungsleitungen
kann eine störkompensierte Sonde aufgebaut werden. Auch Boden-
einflüsse werden damit reduziert.
Nähere Informationen liegen der Universalsonde bei und sind auch auf
unserer Homepage verfügbar.
!Angaben zu den erreichbaren Ortungstiefen aller erhältlichen Son-
den finden Sie im Kapitel 7.
Verlängerungskabel 5/10/30 Meter (PS09/PS10/PS30)
Soll die 1m- oder 2m-Sonde z.B. hinter einem Fahrzeug her geschleppt
werden, kann hiermit das Zuleitungskabel um bis zu 30 Meter verlän-
gert werden.
Im fest verschraubten Zustand sind die Steckverbindungen des Kabels
wasserdicht, es darf aber nicht unter Wasser (da nicht druckfest) einge-
setzt werden.
!Die Verlängerungskabel sollten nicht für die Schwenksonden ver-
wendet werden, da die Stecker codiert sind und sich dann ein träge-
res Anzeigeverhalten einstellen würde.
Netzladegerät (PS11)
Das Netzladegerät gehört bereits zur Standard-Ausstattung. Durch den
Weitspannungseingang (100 bis 240 Volt) kann es in praktisch jedem
Land eingesetzt werden, wenn ein sogenannter Reiseadapter verwen-
det wird. Diese gibt es als dreh- oder umsteckbare Universaladapter für
alle Länder oder als Einzeladapter für eine bestimmte Ländernorm. Das
17
4 Lieferumfang und Zubehör

Netzladegerät besitzt einen Eurostecker, für den der Adapter ausgelegt
sein muss.
Ladekabel für das Auto (PS13)
Dieses Kabel hat einen Kombinationsstecker. Er passt in eine Zigaret-
tenanzünder-Steckdose oder in eine normale Auto-Steckdose, wenn
das rote Plastikteil an der Spitze abgezogen wird. Im Stecker ist eine
8A-Sicherung eingebaut. Die Ladezeit ist genau so lang wie bei
Verwendung des Netzladegerätes.
!Bitte beachten Sie die Hinweise im Kapitel 9 zur maximal zulässigen
Eingangsspannung bei Verwendung des Autoladekabels!
Solarpanel (PS14)
Das Solarpanel ist mit einem stabilen Aluminiumrahmen versehen und
hat eine Leistung von bis zu 10 Watt. Es bietet sich überall dort an, wo
weder ein Netzanschluss noch ein Auto zur Verfügung stehen. Der Ste-
cker des Panels wird mit der COIL/CHARGER-Buchse verbunden und
das Panel so positioniert, dass es optimal von der Sonne bestrahlt wird.
Eine Ladung kann nur bei vollem Sonnenlicht erfolgen, diffuses Licht
reicht nicht aus. Die Ladezeit ist – andauerndes Sonnenlicht vorausge-
setzt – nicht länger als bei Verwendung des Netzadapters.
Der PULSE STAR II PRO sollte während der Ladung zweckmäßigerweise
im Schatten hinter dem Solarpanel platziert werden, damit das Gerät
von der Sonne nicht zu sehr erhitzt wird.
Kundenspezifische Sonden
Auf Anfrage können wir auch Suchschleifen mit anderen Größen her-
stellen. Auch das Verbindungskabel zwischen Sonde und Elektronikein-
heit kann auf Wunsch bis zu 30 Meter lang sein und ist damit,
verglichen mit dem Einsatz der Verlängerungskabel, robuster und
absolut wasserdicht.
18
4 Lieferumfang und Zubehör

Nun sind Sie mit den Bedienungselementen und Leistungen des PULSE
STAR II PRO vertraut. In diesem und dem folgenden Kapitel werden Sie
lernen, wie das Gerät in der Praxis bedient und eingestellt wird.
Zusammenbau der 1m-Standardsonde (PS02)
Die 1m-Standardsonde des PULSE STAR II PRO ist zerlegbar ausgeführt.
Das vereinfacht den Transport und die Lagerung erheblich. Die Sonde
mit wenigen Handgriffen einsatzbereit:
Die zusammengefalteten Rohre werden aufgerichtet und anschließend
nacheinander an jeder Ecke zusammengesteckt, wobei an der Ecke, an
der sich das Anschlusskabel befindet, begonnen werden sollte. Dabei
ist es am einfachsten, das jeweilige Rohr so auf den Boden zu legen,
dass die Öffnung der Ecke nach oben zeigt. Das einzusteckende Rohr
kann dann von oben mit der nötigen Kraft in die Ecke hineingedrückt
werden. Stellen Sie sicher, dass die Rohre immer so weit wie möglich
eingesteckt werden, damit die Sonde stabil wird und sich beim Einsatz
nicht verwinden kann.
Zum Schluss werden die beiden mitgelieferten Tragegurte mit den Ka-
rabinerhaken an den vier Ecken mit den Halterungen verbunden. Die
Länge der Tragegurte lässt sich verändern.
Die Zerlegung erfolgt entsprechend in umgekehrter Reihenfolge. Beim
Auseinanderziehen sollten Sie darauf achten, die Rohre nicht zu ver-
kanten. Falls es dennoch einmal etwas schwer gehen sollte, helfen
Schläge mit der Hand gegen die Innenseite der Rohre in Höhe der Ecke,
die getrennt werden soll. Nachdem die erste Verbindung getrennt wur-
de, können die weiteren Rohre beim Herausziehen gleichzeitig gedreht
werden.
Bitte achten Sie vor dem Verpacken der Sonde darauf, dass der An-
schlussstecker sauber und trocken ist und immer mit der Staubschutz-
kappe verschlossen wird. Auch die Sonde selbst sollte vorher gereinigt
und getrocknet werden.
19
5 Inbetriebnahme
