Kenmore 9746 - 30 in. Electric Range User manual

INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
Clearances and Dimensions
1. Provide adequate clearances between the range and adjacent combustible surfaces.
2. LocationmCheck location where the ranqe will be installed. Check for proper electrical supply, and the stability of the floor.
3. Dimensions that are shown must be used. Given dimensions provide minimum clearance. Contact surface must be solid
and level.
RANGE RANGEELECTRICAL FRONT..................TYPICALCABINETINSTALLATION SIDE
OVERALL CONNECTIONS VIEW
DIMENSIONS
25-3/4"
_1---- 30" 30"
Minimum 1÷13"-*
Minimumto 1" -_" ÷ _| / Minimumto _
walloneither 18" cabinetson Maximumdepth
sideofrange ® _ _'_ ®® eitherside for cabinets
above36"height. _1, ofrange, aboverangetop.
8 ...........................................................
" \ Wall
\\,4_.29-7/8" .'_.> . Edge
Door Open \ _ t _ / - - t _ 2-5/8"for modelsequipped
._J-J- / withwarmerdrawers.
3-1/2"for modelsequipped 30"
Fig. 1 ** Depthis 28-13/32"with door handle, with storagedrawers Fig. 2 Fig. 3 _'_ _ 0" clearancebelowcookingtop andat rearof range.
*30"MINIMUMCLEARANCEBETWEENTHETOPOFTHECOOKINGSURFACEAND THE BOTTOMOFAN UNPROTECTEDWOODORMETAL
CABINET;OR24" MINIMUMWHEN BOTTOMOFWOODORMETALCABINET ISPROTECTEDBY NOTLESSTHAN1/4"FLAME RETARDANT
MILLBOARDCOVEREDWITHNOTLESSTHANNO.28MSGSHEETSTEEL,0.015"STAINLESSSTEEL,0.024"ALUMINUMOR0.020"COPPER.
0"CLEARANCE ISTHE MINIMUM FOR THE REAR OFTHE RANGE. FOLLOWALL DIMENSION REQUIREMENTS PROVIDED ABOVE TO
PREVENTPROPERTYDAMAGE,POTENTIAL FIREHAZARD,AND INCORRECTCOUNTERTOPAND CABINET CUTS.
TO ELIMINATE THE RISK OF BURNS OR FIRE BY REACHING OVER HEATED SURFACE UNITS, CABINET STORAGE SPACE LOCATED
ABOVE THE SURFACE UNITS SHOULD BE AVOIDED. IF CABINET STORAGE IS TO BE PROVIDED, THE RISK CAN BE REDUCED BY
INSTALLING A RANGE HOOD THAT PROJECTS HORIZONTALLY A MINIMUM OF 5" BEYOND THE BOTTOM OF THE CABINETS.
IMPORTANT SAFETY INSTRUCTIONS
• ALL RANGES
CAN TIP
•INJURYTO PERSONS
COULD RESULT
•INSTALL ANTI-TIP
DEVICE PACKED WITH
RANGE
•SEE INSTALLATION
INSTRUCTIONS
If the information in this manual is not followed
exactly, a fire or electrical shock may result causing property
damage, personal injury or death.
Important Notes to the Installer
•Read all instructions contained inthese installation instructions
before installing range.
• Remove all packing material from the oven compartments
before connecting the gas & electrical supply to the range.
• Observe all governing codes and ordinances.
• Be sure to leave these instructions with the consumer.

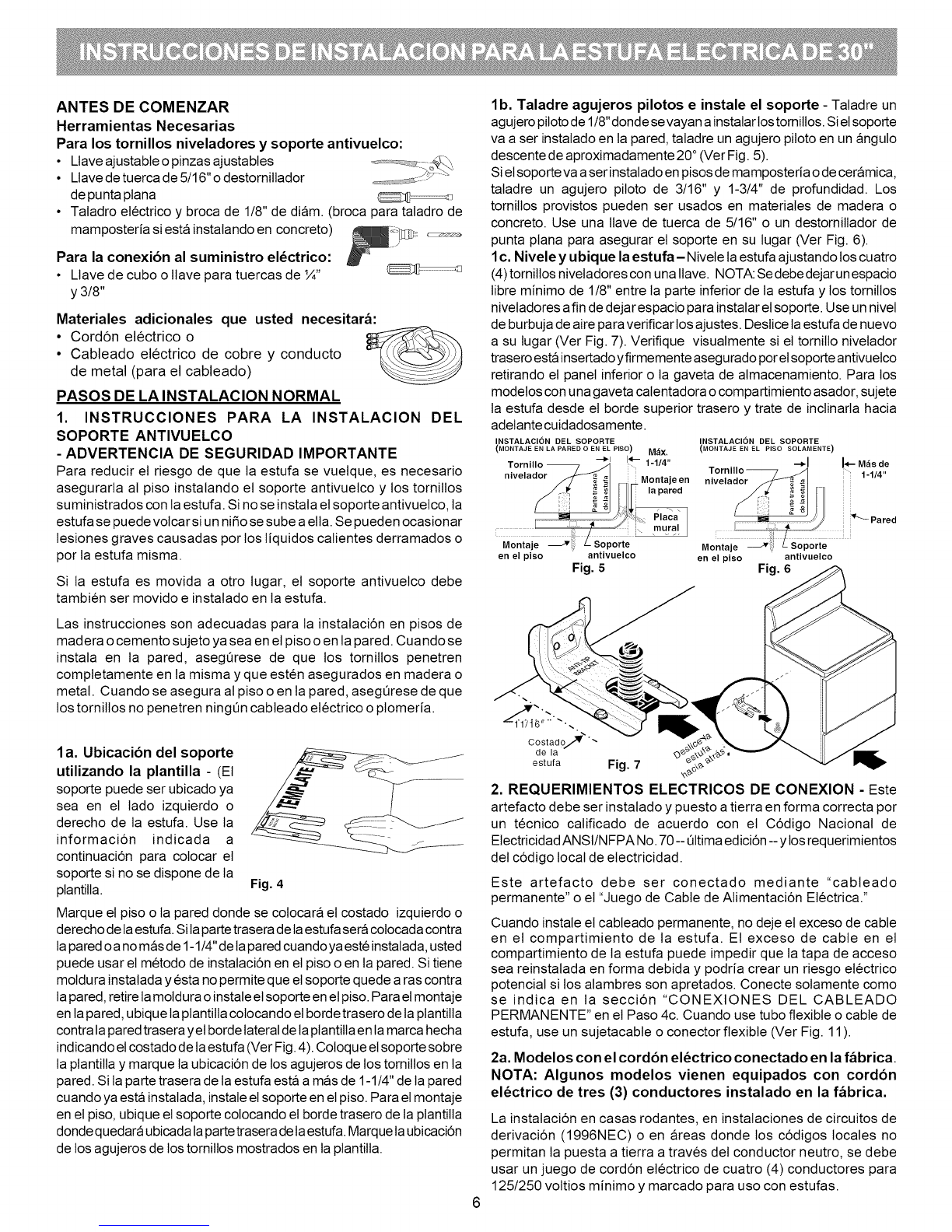

EspaSol - Paginas 5-8
Important Note to the Consumer
Keep these instructions with yourowner's guide forfuture reference.
• As when using any appliance generating heat, there are
certain safety precautions you should follow. These are listed
in the Use & Care Guide, read it carefully.
• Be sure your range is installed and grounded properly by a
qualified installer or service technician.
• Make sure the wall coverings around the range can withstand
the heat generated by the range.
• To eliminate the need to reach over the surface elements,
cabinet storage space above the elements should be avoided.
Serial Plate Locations:
Serial
Serial plate is located on the lower right front frame of the appliance.
Alternate location may be under cooktop. pin 316454912 rev A

BEFORE STARTING
Tools You Will Need
For leveling legs and Anti-Tip Bracket:
•Adjustable wrench or channel lock pliers
• 5/16" Nutdriver or Flat Head Screwdriver
• Electric Drill & 1/8" Diameter Drill Bit
(Masonry Drill Bit ifinstalling in concrete)
For electrical supply connection:
• 1/4"& 3/8"Socket driver or Nutdriver
Additional Materials You Will Need:
• Power Supply Cord or
• Copper Electrical Wiring & Metal Conduit
(for hard wiring)
NORMAL INSTALLATION STEPS
1. ANTI-TIP BRACKET INSTALLATION INSTRUCTIONS
- IMPORTANT SAFETY WARNING
To reduce the risk of tipping of the range, the range must be
secured to the floor by properly installed Anti-Tip Bracket and
screws packed with the range. Failure to install the anti-tip bracket
will allow the range to tip over if excessive weight is placed on an
open door or if a child climbs upon it. Serious injury might result
from spilled hot liquids or from the range itself.
3/16" pilot hole 1-3/4" deep. The screws provided may be used
in wood or concrete material. Use a 5/16" nut-driver or flat
head screwdriver to secure the bracket in place (See Fig. 6).
lc. Level and Position Range - Level range by adjusting
the (4) leveling legs with a wrench. NOTE: A minimum
clearance of 1/8" is required between the bottom of the range
and the leveling leg to allow room for the bracket. Use a spirit
level to check your adjustments. Slide range back into position
(See Fig. 7).
Visually check that rear leveling leg is inserted into and fully
secured by the Anti-Tip Bracket by removing lower panel or
storage drawer. For models with a Warmer Drawer or broiler
compartment, grasp the top rear edge of the range and carefully
attempt to tilt it forward.
FASTEN BRACKET (WALL OR FLOOR MOUN_NG) FASTEN BRACKET (FLOOR MOUNTING ONLY)
Leveling L 1-1/4"
:i22;M22
Fig. 5 Fig. 6
If range is ever moved to a different location, the Anti-Tip Bracket
must also be moved and installed with the range.
Instructions are provided for installation in wood or cement
fastened to either the floor or wall. When installed to the wall,
make sure that screws completely penetrate dry walt and are
secured in wood or metal. When fastening to the floor or wall, be
sure that screws do not penetrate electrical wiring or plumbing.
la. Locate the Bracket using the Template - (Bracket
may be located on either the left or right side of the range. Use
the information below to locate the bracket if template is not
available).
Mark the floor or walt where
left or right side of the range
wilt be located. If rear of range
is against the wall or no
further than 1-1/4" from walt
when installed, you may use
the walt or floor mount
method. If molding is installed Fig. 4
and does not allow the bracket to fit flush against the wall, remove
molding or mount bracket to the floor. For walt mount, locate the
bracket by placing the back edge of the template against the rear
walt and the side edge of template on the mark made referencing
the side of the range (See Fig. 4). Place bracket on top of
template and mark location of the screw holes in wall. If rear of
range is further than 1-1/4" from the wall when installed, attach
bracket to the floor. For floor mount, locate the bracket by placing
back edge of the template where the rear of the range will be
located. Mark the location of the screw holes, shown in template.
lb. Drill Pilot Holes & Fasten Bracket - Drill a 1/8" pilot
hole where screws are to be located. Ifbracket is to be mounted
to the wall, drill pilot hole at an approximate 20° downward angle
(See Fig. 5).
If bracket is to be mounted to masonry or ceramic floors, drill a
Fig. 7
2. ELECTRICAL CONNECTION REQUIREMENTS-This
appliance must be properly installed and grounded by aqualified
technician in accordance with the National Electrical Code ANSI/
NFPA No. 70--latest edition--and Local Electrical Code
requirements.
This appliance may be connected by means of "Permanent
Wiring" or "Power Supply Cord Kit."
When installing Permanent Wiring, do not leave excess wire in
range compartment. Excess wire in the range compartment may
not allow the Rear Access Cover to be replaced properly and
could create a potential electrical hazard if wires become pinched.
Connect only as instructed under "Permanent Wire
Connections" in Step 4c. When using flexible conduit or range
cable use flex connector or range cable strain relief (Fig. 11).
2a. Models with Factory Connected Power Supply
Cord. NOTE: Some models may have a factory
installed three (3) conductor Power Supply Cord.
Mobile home installations, new branch circuit installations
(1996NEC) or areas where Local Codes do not permit grounding
through neutral require afour (4) conductor power supply cord kit
rated at 125/250 volts minimum and marked for use with ranges.
See Range Connection Opening Size Chart (Figs. 9 & 10) for
cord kit ampere rating information. Terminals on end of wires
must be either closed loop or open-end spade lugs with upturned
ends.

2b. MODELS REQUIRING POWER SUPPLY CORD KIT.
RISK OF FIRE OR ELECTRICAL SHOCK MAY OCCUR IF AN
INCORRECT SIZE RANGE CORD KIT IS USED, THE
INSTALLATION INSTRUCTIONSARE NOT FOLLOWED OR
STRAIN RELIEF BRACKET IS DISCARDED.
This appliance may be connected by means of a power supply
cord. Only a power supply cord kit rated at 125/250 volts
minimum, and marked for use with ranges shall be used. See Fig.
10 for cord kit ampere rating information. Cord must have either
three (3) or four (4) conductors (See Fig. 8). Terminals on end of
wires must be either closed loop or open-end spade tugs with
upturned ends. Cord must have strain relief properly installed. See
Steps 4a. for 4-Wire or 4b. for 3-Wire connections.
Separate Strain Relief
before installation
Fig. 11
3. ELECTRICAL CONNECTION TO RANGE.
The Rear Access Cover must be removed (Fig 9). To remove,
loosen center screw (one screw) and remove cover. The terminal
block will then be accessible.
Fig. 8
3 & 4 - Wire electrical wall Receptacle types &
recommended mounting orientation on wall
Required for new and
remodeled installations
4-Wire Wall
receptacle (14-50R)
OAllowed for
existing installations
3 Wire Wall
receptacle (10-50R)
NOTE: Range is shipped from factory with 1-3/8" dia. hole as
shown. To use either 7/8" dia. hole or 1-1/8" dia. knockouts refer
to Fig. 9. 1-1/8" Dia. 7/8" Dia. "
Knockout Hole
(See Chart) (See Chart) Rear
Access
Cover
Mounting
Plate
1-3/8" Pocket
Hole for Cable
Fig. 9 (See Chart) Mounting Plate
Range Connection Opening Size Chart
Supply Cord Kit ampere rating information. See serial plate on range
for kilowatt rating data.
See Serial Plate on Range for
KW Rating
120/240 Volts 120/208 Volts
8.8-16.5 KW 7.9-12.5 KW
16.6-22.5 KW 12.6-18.5 KW
Cord Kit
Ampere
Rating
40/50 Amp
50 Amp
Diameter (inches) of Range
connection Opening
Permanent
Cord Kit Wiring
1-3/8 in. 1-1/8 in.
1-3/8 in. I-3/8 in.
Fig. 10
4A. POWER CORD CONNECTIONS
(4-Wire Connection Instructions -Refer to Fig.12)
Before wiring the range review the suggested power source
location drawing in Fig. 3. If connecting to a 4-Wire electrical
system (new branch-circuit or mobile home requires 4-Wire
connection):
1. Foltowthemanufacturer'sinstallationinstructionssupplied
with the strain relief and install (Also see Figs. 9, 10 & 11).
2. Insert the end connectors for Line 1, Line 2 and Neutral and
tighten securely to the terminal block.
IMPORTANT NOTE: DO NOT LOOSEN the factory
installed nut connections which secure the range wiring to the
terminal block. Electrical failure or toss of electrical
connection may occur if these 3 nuts are loosened or
removed.
3. You must disconnect the ground strap. Remove the
factory installed ground screw & plate to release the copper
ground strap from the frame of the appliance. Cut and
discard the copper ground strap & plate. KEEP the ground
screw.
4. Connect the ground wire (Green) lead with the eyelet to the
frame of the appliance with the ground screw using the same
hole in the frame where the ground screw was originally
installed (See Fig. 12).
5. Make sure all screws are tightened securely and replace the
rear access cover (See Fig. 9).
4-Wire Connection
3 Factory installed connections
(DO NOT LOOSEN)
Terminal
block
Connect
line 1
here
Cut ground
straF
ground strap
& ground plate
Connect green
insulated copper
ground wire with
ground screw here
NOTES:
Install strain-relief
bushing. Center or white
wire must always be
attached to the center
terminal on block
Connect
neutral
or
center) here
Connect
line 2
here
Fig. 12

or 4B. POWER CORD CONNECTIONS
(3-Wire Connection Instructions. For existing installations ONLY
- Refer to Fig. 13).
1. Follow the manufacturer's installation instructions supplied with the
strain relief and install (Also see Figs. 9, 10 & 11).
2. Insert the end connectors for Line 1, Line 2 and Neutral and tighten
securely to the terminal block (See Fig. 13).
IMPORTANT NOTE: DO NOT LOOSEN the factory installed nut
connections which secure the range wiring to the terminal block.
Electrical failure or loss of electrical connection may occur if these 3
nuts are loosened or removed.
3. Make sure all connections are tightened securely and replace the rear
access cover (See Fig. 9).
Grounding Instructions (3-Wire Connections only): A ground
strap is installed on this range which connects the center terminal of the
terminal block (Neutral) to the range chassis. The ground strap is
connected to the range by the center, lowest screw (See Fig. 13). The
ground strap must not be removed unless National, State or Local
Codes do not permit use of a ground strap.
NOTE: If the ground strap is removed for any reason, a separate
ground wire must be connected to the separate ground screw attached
to the range chassis and to an adequate ground source.
4c. 3 & 4-WIRE PERMANENT WIRE CONNECTIONS.
3- Wire Permanent Connection - follow Steps 1,2 & 5 below.
4-Wire Permanent Connection -follow Steps 1 thru 5 below.
Before wiring the range, review the suggested power source location
drawings in Fig. 3. If connecting to a 4-Wire electrical system (new branch-
circuit or mobile home requires 4-Wire connection):
1. (3 & 4- Wire Permanent Connections) Follow the manufacturer's
installation instructions supplied with the strain relief and install.
2. (3 & 4 - Wire Permanent Connections) Strip insulation away from the
ends of the permanent wiring for Line 1, Line 2, Neutral (also strip ground
wire on 4-Wire Connections). Tighten all 3 wire leads to the terminal
block (Follow wire locations shown in Fig. 14).
IMPORTANT NOTE: DO NOT LOOSEN the factory installed nut
connections which secure the range wiring to the terminal block.
Electrical failure or loss of electrical connection may occur if these 3
nuts are loosened or removed. NOTE: For 3-Wire Permanent
Connections skip Steps 3&4and continue with Step 5.
3. (4-Wire Permanent Connection ONLY) Disconnect the ground strap.
Remove the factory installed ground screw & plate to release the
factory installed copper ground strap from frame of the appliance.
Cut and discard the copper strap from the terminal block. KEEP the
ground screw, ground plate and go to Step 4.
4. (4-Wire Permanent Connection ONLY) Connect the ground wire lead
(Green) to the frame of the appliance using the ground screw & plate as
shown in Fig. 15. Be sure to install using the same hole in the frame
where the ground screw was originally installed.
5. (3 & 4 -Wire Permanent Connections) Make sure all connections are
tightened securely and replace the rear access cover (See Fig. 9).
NOTE: Non-terminated field wire compression connections must be
set at 22 in./Ibs, or greater. Always use 10 gauge wire or larger.
5. CAREFULLY SLIDE RANGE INTO FINAL LOCATION.
Be sure to provide all the adequate clearances and dimensions shown in
Figs. 1, 2 & 3 before moving appliance into final location.
Carefully slide range into final position while inserting rear leveling leg into
and FULLY ENGAGING THE ANTI-TIP BRACKET (See Fig. 7). Make sure the
power cord folds into the remaining open floor area behind the range Warmer
or storage drawer. Be sure to check the level of the range. 4
3-Wire Connection
Connect
line 1
here
Terminal
block
3 Factory installed connections
(DO NOT LOOSEN) Connect
neutral
(white or
center) here
Ground screw
& ground I:
NOTES:
Install strain-relief
bushing. Center or white
wire must always be
attached to the center
terminal on block
Connect
line 2
here
Fig. 13
FOR 3 & 4-Wire Permanent Connections
•Tighten all 3 Terminal
wire leads block
Line 1 Line 2
Ground plate
Ground screw
Ground strap
Fig. 14
Note: Non-terminated field wire compression
connections must be set at approximately 22in./
lbs. Always use 10 ga. wire or larger.
GROUND
PLATE ""_"
GROUND
SCREW
GROUND
RE LEAD
PROPER
GROUND FOR
4-WIRE
NO PERMANENT
CONNECTION
Fig. 15

LA INSTALAClON Y EL SERVIClO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: CONSERVE ESTAS INSTRUCClON ES PARA USO DEL INSPECTOR LOCAL DE ELECTRIClDAD.
LEA Y CONSERVE ESTAS INSTRUCClONES PARA REFERENClA FUTURA.
Espacios Libres y Dimensiones
1. Provea espacios libres adecuados entre la estufa y las superficies combustibles adyacentes.
2. Ubicaci6n-Reviseel luqardondeser_ instalada laestufa.Verifiqueel suministro deenergiaelectricay laestabilidad
del piso.
3. Es esencial que se usen las dimensiones que se muestran. Las dimensiones indicadas proveen los espacios libres
minimos. La superficie de contacto debe ser firme y nivelada.
DIMENSIONES GENERALES
DE LA ESTUFA
** La profundidadconsiderandolajaladera de
la puertaesde 28-13/13 pig.
'8"
Fig. 1
CONECCIONESELECTRICAS
DELAESTUFA
" _ la pared
2-5/8"paramodelosequipadoscon
gavetasde calentamiento
3-1/2"paramodelosequipadoscon
gavetasde almacenamiento Fig. 2
VISTA
DE FRENTE
Espaciominimo 1"÷
ala pareden cada
ladode la estufasobre
unaalturade 36 pig.
_-- 30. ----_
Fig. 3
1÷13"÷
Esapciominimo Profundidadmaxima
18" a 10sarmarios delos armariosarribaF
en cualquierlado dela cubierta Ii
de la estufa, dela estufa. ___
Espaciolibrede 0"debaj0de la cubiertayen la partetraserade la estufa.
*ESPACIO LIBRE MINIMO DE 30" ENTRE LA CUBIERTA DE COCINAR DE LA ESTUFAY LA PARTE INFERIOR DE UN ARMARIO DE
METAL O DE MADERA NO PROTEGIDO; O 24" MINIMO CUANDO LA PARTE INFERIOR DE UN ARMARIO DE METAL O DE MADEIRA
ESTA PROTEGIDA CON CARTON RETARDANTE ALAS LLAMAS DE NO MENOS DE 1/4" CUBIERTO CON CHAPA DE ACERO NO
INFERIORAL No. 28 MSG, ACERO INOXIDABLE DE 0.015", ALUMINO DE
0.024" O COBRE DE 0.020". EL ESPACIO LIBRE DE 0" ES EL MINIMO PARA LA PARTE TRASERA DE LA ESTUFA. SIGA TODAS
LAS DIMENSIONES INDICADAS ANTERIORMENTE PARA EVITAR DANOS MATERIALES, RIESGOS DE INCENDIOY CORTES
INCORRECTOS DE LOS ARMARIOS Y DE LAS MESADAS.
PARA ELIMINAR EL RIESGO DE QUEMADURAS O INCENDIOS AL PASAR SOBRE LOS ELEMENTOS CALIENTES, SE DEBE
EVITAR COLOCARARMARIOS DE ALMACENAMIENTO SOBRE LA ESTUFA SISE INSTALAN ARMARIOS SOBRE LA ESTUFA, SE
PUEDEN REDUCIRTALES RIESGOS INSTALANDO UNA CAMPANA EXTRACTORA QUE SE PROYECTE HORIZONTALMENTE UN
MINIMO DE 5" MAS AFUERA DE LA PARTE INFERIOR DE LOS ARMARIOS
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
_r!T_,ID},v1:1:_| :1#[el Vzll
• TODAS LASESTUFAS
PUEDENVOLCARSE.
• SEPUEDEN CAUSAR
LESlONES.
• INSTALE EL DISPOSlTIVO
ANTIVUELCO INCLUlDO
CON LA ESTU FA.
• VEA LAS INSTRUCClONES
DE INSTALAClON.
_'!_'_,_JivA=l;t| =1_[i!'±1Si no se sigue estrictamente la informaci6n de
este manual, se puede producir un incendio o un choque electrico
que cause dafios materiales, tesiones corporales ofatales.
Notas Importantes para el Instalador
• Lea todas tas instrucciones indicadas en estas instrucciones de
instalaci6n antes de instalar taestufa.
• Saque todo el material de empaque del compartimiento del homo
antes de conectar el suministro degas yde electricidad a laestufa.
• Observe todos los c6digos y reglamentos vigentes.
• AsegL_resede dejar estas instrucciones con el usuario.
Aviso importante al consumidor
Mantenga estas instrucciones con su Guia de Uso y Cuidado para
referencia futura.
• AI igual que con cualquier electrodomestico que genere calor,
existen ciertas precauciones deseguridad que usted debe seguir.
Tales precauciones se encuentran en la Guia de UsoVCuidado,
leala atentamente.
• AsegQrese de que taestufa este bien instalada ysea puesta atierra
en forma debida por un instalador calificado o un tecnico de
servicio.
• AsegQrese de que el revestimiento de ta pared alrededor de la
estufa pueda resistir el calor generado por taestufa.
• Para eliminarta necesidad de tenerque pasarsobre los elementos,
se recomienda no instalar armarios arriba los elementos de la
cubierta de la estufa.
Ubicaci6n de la placa de serie:
iiiii
La placa de serie esta ubicada en el costado derecho del marco
delantero inferior del electrodomestico.
English - Pages 1-4 5

ANTES DE COMENZAR
Herramientas Necesarias
Para los tornillos niveladores y soporte antivuelco:
•Llave ajustable o pinzas ajustables
• Ltave de tuerca de 5/16"o destomillador
de punta ptana __
• Taladro electrico y broca de 1/8" de diam. (broca para taladro de
mamposteria siesta instalando en concreto) _==___
Para la conexibn al suministro el_ctrico:
• Llave de cubo o llave para tuercas de ¼"
y 3/8"
Materiales adicionales que usted necesitar_:
• Cordon electrico o
• Cableado electrico de cobre y conducto
de metal (para el cableado)
PASOS DE LA INSTALAClON NORMAL
1. INSTRUCClONES PARA LA INSTALAClON DEL
SOPORTE ANTIVUELCO
-ADVERTENClA DE SEGURIDAD IMPORTANTE
Para reducir el riesgo de que la estufa se vuelque, es necesario
asegurarta al piso instalando el soporte antivuelco y los tornillos
suministrados con la estufa. Si no se instala el soporte antivuelco, ta
estufa se puede votcar si un nifio se sube aella. Se pueden ocasionar
lesiones graves causadas por los liquidos calientes derramados o
por la estufa misma.
Si ta estufa es movida a otto tugar, el soporte antivuelco debe
tambien ser movido e instalado en la estufa.
Las instrucciones son adecuadas para la instalaci6n en pisos de
madera ocemento sujeto ya sea en el piso oen la pared. Cuando se
instala en la pared, asegQrese de que los tomittos penetren
completamente en la misma y que esten asegurados en madera o
metal. Cuando se asegura al piso oen la pared, asegQrese de que
los tornillos no penetren ningt_n cableado electrico o plomeria.
la. Ubicacibn del soporte
utilizando la plantilla - (El
soporte puede ser ubicado ya
sea en el tado izquierdo o
derecho de la estufa. Use la
informaci6n indicada a
continuaci6n para colocar el
soporte si no se dispone de la
ptantilla. Fig. 4
Marque el piso o ta pared donde se colocara el costado izquierdo o
derecho de laestufa. Si laparte trasera de laestufa sera cotocada contra
la paredoano mas de 1-1/4"de lapared cuando ya este instalada, usted
puede usar el metodo de instalaci6n en el piso o en la pared. Si tiene
moldura instalada y esta no permite que el soporte quede a ras contra
la pared, retire tamotdura o instale el soporte en el piso. Para el montaje
en la pared, ubique taplantitta cotocando el borde trasero de ta plantilla
contra la pared trasera yel borde lateral de taplantilla en la marca hecha
indicando el costado de la estufa (Ver Fig. 4). Coloque el soporte sobre
la plantitta y marque ta ubicaci6n de los agujeros de los tornittos en la
pared. Si taparte trasera de taestufa esta a mas de 1-1/4" de la pared
cuando ya esta instalada, instale el soporte en el piso. Para el montaje
en el piso, ubique el soporte cotocando el borde trasero de taplantitta
donde quedara ubicada laparte trasera dela estufa. Marque la ubicaci6n
de los agujeros de los tomillos mostrados en la ptantilla.
lb. Taladre agujeros pilotos e instale el soporte - Taladre un
agujero piloto de 1/8"dond e se vayan ainstalar los tom ittos.Siel soporte
va a ser instalado en la pared, taladre un agujero piloto en un angulo
descente de aproximadamente 20° (Ver Fig. 5).
Si elsoporte va aser instalado en pisos de mamposteria o de ceramica,
taladre un agujero pitoto de 3/16" y 1-3/4" de profundidad. Los
tomitlos provistos pueden ser usados en materiales de madera o
concreto. Use una ltave de tuerca de 5/16" o un destomillador de
punta plana para asegurar el soporte en su lugar (Ver Fig. 6).
lc. Nivele y ubique la estufa- Nivele taestufa ajustando los cuatro
(4) tomillos niveladores con una ltave. NOTA: Sedebedejarunespacio
libre minimo de 1/8" entre ta parte inferior de la estufa y los tomittos
niveladores afin de dejar espacio para instalar el soporte. Use un nivel
de burbuja de aire para veriflcar los ajustes. Deslice la estufa de nuevo
a su lugar (Ver Fig. 7). Verifique visualmente si el tomitto nivelador
trasero esta insertado yfirmemente asegurado porel soporte antivuelco
retirando el panel inferior o la gaveta de almacenamiento. Para los
modelos con una gaveta calentadora o compartimiento asador, sujete
la estufa desde el borde superior trasero y trate de inclinarla hacia
adelante cuidadosamente.
INSTALACI()N DEL SOPORTE INSTALACI()N DEL SOPORTE
(MONTAJE EN LA PARED OEN EL PISO) Max. (MONTAJE EN EL PISO SOLAMENTE)
Tornillo -- --_l I_-- 1-1/4" --_1 I<- M_s de
nivelador Tornillo -- 1-1/4"
nivelador
Montaje _ - Soporte Montaje
en el piso antivuelco en el piso antivuelco
Fig. 5 Fig. 6
Pared
Costado_ ""
de la
estufa Fig. 7
2. REQUERIMIENTOS ELECTRICOS DE CONEXION - Este
artefacto debe ser instalado y puesto atierra en forma correcta por
un tecnico calificado de acuerdo con el C6digo Nacional de
Electricidad ANSI/NFPA No. 70-- Qltimaedici6n -- y los requerimientos
del c6digo local de electricidad.
Este artefacto debe ser conectado mediante "cableado
permanente" o el "Juego de Cable de Alimentaci6n Electrica."
Cuando instale el cableado permanente, no deje el exceso de cable
en et compartimiento de ta estufa. El exceso de cable en el
compartimiento de la estufa puede impedir que ta tapa de acceso
sea reinstalada en forma debida y podria crear un riesgo electrico
potencial si los alambres son apretados. Conecte sotamente como
se indica en la secci6n "CONEXIONES DEL CABLEADO
PERMANENTE" en el Paso 4c. Cuando use tubo flexible o cable de
estufa, use un sujetacable o conector flexible (Ver Fig. 11).
2a. Modelos con elcordbn eldctrico conectado en laf_brica.
NOTA: Algunos modelos vienen equipados con cordbn
eldctrico de tres (3) conductores instalado en la f_brica.
La instalaci6n en casas rodantes, en instalaciones de circuitos de
derivaci6n (1996NEC) o en areas donde los c6digos locales no
permitan la puesta a tierra a traves del conductor neutro, se debe
usar un juego de cord6n electrico de cuatro (4) conductores para
125/250 voltios minimo y marcado para uso con estufas.

ConsultetaTabladelTama_odetaAberturadeConexi6ndeta
Estufa(Figs.9y10)paralainformaci6nsobretosamperesdeljuego
decord6n.Losbornesenlosextremosdetosalmabresdebenser
deanitlocerradouhorquillasabiertasconextremosdirigidoshacia
arriba.
2b. MODELOS QUE REQUIEREN ELJUEGO DE CABLE
DE ALIMENTACION ELECTRICA
PUEDE OCURRIR RIESGO DE INCENDIO O CHOQUE
ELECTRICO Sl SE USA UN JUEGO DE CABLE DE ESTUFA DE
CALIBRE INCORRECTO, Sl NO SE SlGUEN LAS INSTRUCCIONES
DE INSTALACION O Sl NO SE USA EL SOPORTE DEL
SUJETACABLES.
Este artefacto puede ser conectado mediante un cable de alimentaci6n
electrica. Se debe usar solamente un juego de cable de alimentaci6n
etectrica para 125/250 vottios minimo y marcado para uso con
estufas. Ver Fig. 10 para la informaci6n sobre ta potencia nominal en
amperios del juego de cable. El cable debe tener ya sea tres (3) o
cuatro (4) conductores (Ver Fig. 8). Los bornes en los extremos de los
cables deben ser ya sea en bucte cerrado o terminales de horquitta
con los extremos girados hacia arriba. El cable debe tener un
sujetacable debidamente instalado. Ver Paso 4a. para cables tetrafilares
o 4b. para cables trifilares.
3. CONEXION ELECTRICA ALA ESTUFA.
Se debe retirar la cubierta de acceso trasera (Fig. 9). Para retirar,
afloje el tornillo central (un tornillo) y retire ta cubierta de acceso. Asi
se puede tener acceso al tablero de bornes.
3 y 4 - Tipos de tomacorrientes rnurales el_ctricos trifilares o
tetrafilares y orientaci6n recomendada del rnontaje en la pared
Requerido para instalaciones nuevas
y rernodeladas
Tomacorriente mural tetrafilar
(14-50R)
Permitido para instalaciones
existentes
Tomacorriente mural tetrafilar
(10-50R)
NOTA: La estufa es embarcada de tafabrica con un agujero de 1-
3/8" de diametro como se muestra. Para usar ya sea el agujero de
7/8" de diametro olos discos removibles de 1-1/8" de diametro. Ver
la Fig. 9. _;_
Disco removible Agujero de
de 29mm de diam. 22 mm de diam.
(Ver Tabla) (Ver Tabla)
Placa de
montaje
Sujetacable
Separe el Placa de
sujetacable antes
de la instalaci6n
Fig. 11
4A. CONEXlONES DEL CORDON DE ALIMENTAClON
(Instrucciones para Conexibn Tetrafilar - Consulte la Fig.12)
Antes del cableado de ta estufa, revise los dibujos de tas ubicaciones
sugeridas para la fuente de alimentaci6n en la Fig. 3. Si se va a
conectar a un sistema electrico tetrafitar (los circuitos de derivaci6n
nuevos o tas casas rodantes requieren conexi6n tetrafitar):
1. Siga las instrucciones de instalaci6n del fabricante
suministradas con el sujetacable e instale (Ademas vea las
Figs. 9, 10y 11).
2. Inserte tos conectores de extremo para la Linea 1, Linea 2 y
Neutro y apriete firmemente en el tablero de bornes.
NOTA IMPORTANTE: NO AFLOJE tas conexiones de tuerca
instaladas en la fabrica que aseguran el cableado de la estufa
en el tabtero de bornes. Se puede producir una falta electrica o
perdida de taconexi6n electrica siestas 3tuercas son aflojadas
oretiradas.
3. Usted debe desconectar la cinta de conexion a tierra.
Retire el tornillo y placa de tierra instalada en la fabrica para
soltar ta cinta de conexi6n a tierra de cobre del marco del
electrodomestico. CONSERVE el tomitto de tierra.
4. Conecte el alambre de puesta atierra (Verde) con el ojal en et
marco del electrodomestico con el tornitto de tierra usando el
mismo agujero del marco donde estaba originalmente instalado
el tornitto de tierra (Ver Fig. 12).
5. AsegQrese de que todas tastuercas esten firmemente apretadas
y vuelva a colocar la cubierta de acceso trasera (Ver Fig. 9).
Conexi6n Tetrafilar
Conexiones instaladas en la fabrica
(NO AFLOJAR)
Conecte aqui el
alambre neutro
blanco o central)
Tablero de
Agujero de
35 mm de diam. '
(Ver Tabla) Cavidad para la
placa de montaje
Fig. 9 del cable
Tabla del TamaSo de la Abertura de Conexi6n de la Estufa
Informacio sobre la potencia nominal en amperios del Juego de Cable de
Alimentacion. Ver la placa de serie en la estufa para los datos sobre la
potencia nominal en kilovatios.
Ver la placa de serie en la
estufa para la potencia
nominal en kilovatios
120/240 Voltios 120/208 Voltios
8,8-16,5 KW 7,9-12,5 KW
16,6-22,5 KW 12,6-18,5 KW
Fig. 10
Potencia
Nominaldel
Juego de
cable
40/50 Amp.
50 Amp.
Diametro (pulg.) de la
Abertura de Conexion de la
Estufa
Juego de Cableado
cable Permanente
1-3/8" 1-1/8"
1-3/8" 1-3/8"
Conecte
Linea 1
aqui
CoRe la cinta
de conexion a
tierra. Descarte lacinta y
la placa de conexi6n a
tierra
Conecte aqui
el alambre de cobre verde
aislado de puesta a tierra
con el tornillo de tierra
NOTAS:
Instale el buje sujetacable.
El alambre central o blanco
debe estar siempre
instalado en el borne
central del tablero de
bornes.
Conecte
Linea 2
aqui
Fig. 12

o4B. CONEXIONES DEL CORDON DE ALIMENTACION
Instrucciones para conexion trifilar (para instalaciones existentes SOLAMENTE -
Consulte la Fig. 13).
1. Siga las instrucciones de instalaci6n del fabricante suministradas con el sujetacable e
instale (Ademas vea las Figs. 9, 10 y 11).
2. Inserte los conectores de extremo para la Linea 1,Linea 2y Neutro y apriete firmemente
en el tablero de bornes.
NOTA IMPORTANTE: NO AFLOJE las conexiones de tuerca instaladas en la fabrica que
aseguran el cableado de la estufa en el tablero de bornes. Se puede producir una falla
electrica o perdida de la conexi6n electrica si estas 3 tuercas son aflojadas o retiradas.
3. AsegQrese de que todas las conexiones esten firmemente apretadas y vuelva a colocar la
cubierta de acceso trasera (Ver Fig. 9).
Instrucciones para la Puesta a Tierra (para conexiones trifilares solarnente):
Esta estufa tiene instalada una cinta de conexi6n a tierra que conecta el borne central del
tablero de bornes (neutro) al chasis de la estufa. La cinta de conexi6n a tierra esta conectada a
la estufa mediante el tornillo central mas inferior (Ver Fig. 13). La cinta de conexi6n de tierra
no debe retirarse a menos que el c6digo nacional, estatal o local no permitan el uso
de una cinta de conexi6n a tierra. NOTA: Si por cualquier motivo se retira la cinta de
conexi6n a tierra, se debe conectar un alambre de tierra separado al tornillo de tierra instalado
en el chasis de la estufa y a una tierra adecuada.
4c. CONEXIONES DEL CABLEADO PERMANENTE TRIFILAR Y
TETRAFILAR.
3- Conexi6n trifilar permanente- siga los pasos 1,2 y 5 incluidos acontinuaci6n.
4- Conexi6n tetrafilar permanente- siga los pasos 1al 5que se encuentran mas
abajo.
Conexi6n Trifilar
Conexiones instaladas en la fabrica
(NO AFLOJAR) Conecte el
Conecte alambre
Lfnea 1 neutro
aquf (blanco o
central)
Tablero de
bornes
Conecte
Lfnea 2
aquf
NOTAS:
Instale el buje
sujetacable. El alambre
central o blanco debe
estar siempre instalado
en el borne central del
tablero de bornes. Fig. 13
PARA conexiones permanentes trifilares ytetrafilares)
Antes del cableado de la estufa, examine los dibujos de la ubicaci6n
sugerida para la fuente de alimentaci6n en la Fig. 3. Si esta conectando a un
sistema electrico tetrafilar, (un circuito de derivaci6n nuevo o casa rodante
requieren conexi6n tetrafilar):
1. (Conexiones permanentes trifilares y tetrafilares) Siga las instrucciones
de instalaci6n del fabricante suministradas con el sujetacable e instale.
2. (Conexiones permanentes trifilares y tetrafilares) Desforre el aislamiento
de los extremos del cableado permanente para la Linea 1,Linea 2, Neutro
(ademas desforre el alambre de conexi6n a tierra en las conexiones
tetrafilares). Apriete los 3 conductores hacia el tablero de bornes (Siga las
ubicaciones de los alambres que se muestran en la Fig. 14).
NOTA IMPORTANTE: NO AFLOJE las conexiones de tuerca instaladas en
la fabrica que aseguran el cableado de la estufa en el tablero de bomes. Se
puede producir unafalla electrica operdida de la conexi6n electrica siestas
3 tuercas son aflojadas o retiradas. NOTA: Para las conexiones
permanentes trifilares omita los Pasos 3 y 4 y contint_e con el Paso
5,
3. (Conexi6n perrnanente tetrafilar SOLAMENTE) Desconecte la cinta de
conexi6n a tierra. Retire el tomillo y placa de tierra instalada en la fabrica
para soltar la cinta de conexi6n a tierra de cobre del marco del
electrodomestico. CONSERVE el tomillo de tierra, la placa de tierra y siga
con el Paso 4.
4. (Conexi6n perrnanente tetrafilar SOLAMENTE) Conecte el alambre
terminal de puesta a tierra (Verde) al marco del electrodomestico usando
el tornillo y la placa de conexi6n a tierra, como se muestra en la Fig. 15.
Asegerese de instalarlo usando el mismo agujero del marco donde estaba
originalmente instalado el tomillo de tierra.
5. (Conexiones permanentes trifilares y tetrafilares) Asegerese de que
todas lastuercas esten firmemente apretadas y vuelva a colocar la cubierta de
acceso trasera (Ver Fig. 9).
NOTA: Las conexiones de compresi6n no terminadas del cableado de
campo deben ser ajustadas a aproximadamente 22 pulg./Ibs.
5. DESLICE CON CUIDADO LA ESTUFA HASTA SU LUGAR
DEFINITIVO.
AsegQrese de proveer todos los espacios libres adecuados y las
dimensiones mostradas en las Figs. 1,2 y 3 en la Pagina 1 antes de mover
la estufa a su lugar definitivo.
Deslice cuidadosamente la estufa hacia la abertura del gabinete a la vez que
inserta el tornillo nivelador trasero en el SOPORTE ANTIVU ELCO VE RFICAN DO
QUE QUEDE BIEN ENGANCHADO (Ver Fig. 7). Asegerese de que el cord6n de
alimentaci6n quede plegado en el resto del area abierta del piso detras de la
gaveta de almacenamiento o gaveta calentadora de la estufa. Asegerese de
verificar la nivelaci6n de la estufa.
_=APRIETE LOS 3 CABLES TERMINALES
Tablero de bornes
Lfnea 1Neutro Lfnea 2
PLACA DE CONEXION A TIERRA
A TIERRA
CINTA DE CONEXION
DE TIERRA
Fig. 14
NOTA: Los campos de la compresi6n de tas conexiones de
los cables no terminadas deben ser usadas utilizando un
cable de 10 ga. o mas grande y ajustartos a
aproximadamente 22 libras por pulgadas
Conexibn permanente tetrafilar SOLAMENTE
PLACADE
CONEXION _
ATIERRA
7CABLE
TORNILLO DE DE
CONEXION ACONEXION
TIERRA ATIERRA
TIERRA
APROPIADA
PARA
CONEXION
PERMANENTE
TETRAFILAR
Fig. 15
