Kenmore Pro 79046913510 User manual

WARM & SERVE DRAWER INSTALLATION INSTRUCTIONS
Canada
a
INSTALLATION AND SERVICE MUST BE PERFORMED
BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
ns UES] FOR YOUR SAFETY: Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of this or any other appliance.
United States
GENERAL INFORMATION
The Warm & Serve Drawer can be used:
¢ Asa stand alone appliance
¢ As acombination 27" or 30" Warm & Serve Drawer with
a 27" or 30" (76 cm) built-in oven mounted above.
IMPORTANT: The warmer drawer must be
installed on a surface that is leveled from
left to right, rear to front, and is capable
of supporting 100lbs (45 Kg).
floor 42" oo“
Minimum distance to ~.
Warm & Serve Drawer Dimensions
NOTE: A 60" (152 cm) long cable is supplied with IMPORTANT: The Warm & Serve Drawer runs off a
the Warm & Serve Drawer.
Stand Alone Installation
\
Ve
wee
" (152 cm) Cord
W
®Warm & Serve Drawer
s J Warm & Serve Cutout
single phase three-wire 120 volt, 60 hertz, AC only
electrical supply with ground.
Combination Warm & Serve Drawer/
27" or 30” (76 cm) Built-in Oven Installation
CAUTION: Install two 3" (7.6 cm)
wide x 3.4" (1.9 em) thick planks
capable of supporting 200 Ibs — _
(90.7 Kg)
29 1/16”
(74,9 cm)
Ee
Bottom
of
oven
cutout
\
~~ —J**
H* = 11-7/8" (30,2 cm) Min. is the |
space bolwwes the bottom of the warmer drawer cutout and
the bottom of the oven cutout. This is a critical dimension
and must be provided.
J** = 3" (7.6 cm) Max. Electrical Junction Box for wall oven
must be lower than warmer drawer cutout.
A. HEIGHT
8. WIDTH Cc. DEPTH A. HEIGHT | B. WIDTH Cc. DEPTH
27" Models 11s" (28.6 cm) | 27" (68.6 cm) | 23 3/8" (59.4 cm) |] 27" Models | 1114" (28.6.cm) | 27" (68.6 cm} 23 3/8" (59.4 cm}
30" Models 11s" (28.6 cm) | 30" (76.2 cm) | 23 3/8" (59.4 cm) |} 30" Models | 114" (28.6. cm) | 30" (76.2 cm) 23 3/8" (59.4 cm}
DB. CUTOUT..| E. CUTOUT E. CUTOUT D. CUTOUT.| E. CUTOUT.) E. CUTOUT G.
HEIGHT WIDTH DEPTH HEIGHT WIDTH DEPTH HEIGHT
27" Models Min. | 9 7/8" (25.1 cm) | 2542" (64.8 cm) | 23 5/8" (60cm) 27" = Min. | 97/8" (25.1 cm) | 25%" (64.8 cm) | 23 5/8" (60cm) | 2" (5.1 cr)
Max. | 1014" (26 em) | 2534" (65.4 cm) | 2.4" (61 em) Max. | 1044" (26 cm) | 2534" (65.4cm) | 24" (61 cm) Depends
30" Models. Min. | 9 7/8" (25.1 cm) | 2844" (72.4 cm) ] 23.5/8" (60cm) |] 30" Min. | 9 7/8" (25.1 em) | 2814" (72.4 cm) | 23 5/8" (60cm) cn entice!
Max. | 1014" (26 em) | 28%" (73m) | 24" (61 cm) Max. | 10%" (26cm) | 28%"(73.cm) | 24" (61 em) H
Printed in the USA P/N 318201823 (1004) Rev. A

WARM & SERVE DRAWER INSTALLATION INSTRUCTIONS
Warm & Serve Drawer Installation Important Notes to the Installer
|]. Locate the 2 anti-tip brackets supplied as shown in
|. Read all instructions contained in these installation
instructions before installing appliance.
2. Remove all packing material from appliance before
connecting the electrical supply.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the
consumer.
important Note to the Consumer
Keep these instructions for future reference.
IMPORTANT SAFETY
INSTRUCTIONS
¢ Be sure your appliance is installed and plugged
into a 120 Volt grounded outlet.
¢ This appliance must be electrically grounded in
accordance with the National Electrical Code
ANSI/NFPA No. 70—latest edition in the United
States, or CSA C22.1, Part 1 in Canada, and local
code requirements.
Tools You Will Need
Phillips® Screwdriver,
Pencil
Ruler or Tape Measure and Straight-edge
Hand Saw or Saber Saw
Spirit Level
figure 1.
ge [625 F/i6"
24" (64.3 em) Max.
a ae ke 23 °/2" (60 cm) Min.
°fe12 7/32" we
(32.15 cm) ~~ ™4
Figure 1
2.Slide drawer into cutout opening until front frame of
drawer is flush against cabinet. Be careful not to pinch
electrical cord.
3.Remove the drawer as instructed in the Use & Care
Guide and secure drawer housing to cabinet using the
3 nickel-plated screws supplied (see Figure 2). Do not
overtighten screws.
4.The 60" (152 cm) appliance power cord can now be
connected into the 120 Volt outlet.
5.Proceed with mounting built-in oven above the
drawer (if applicable). Follow installation instructions
provided with built-in oven. Make sure to use anti-tip
brackets supplied with the built-in oven.
\
Pens
é
‘
Use screws
supplied to attach -
drawer to front of .
cabinet.
Figure 2

WARM & SERVE DRAWER INSTALLATION INSTRUCTIONS

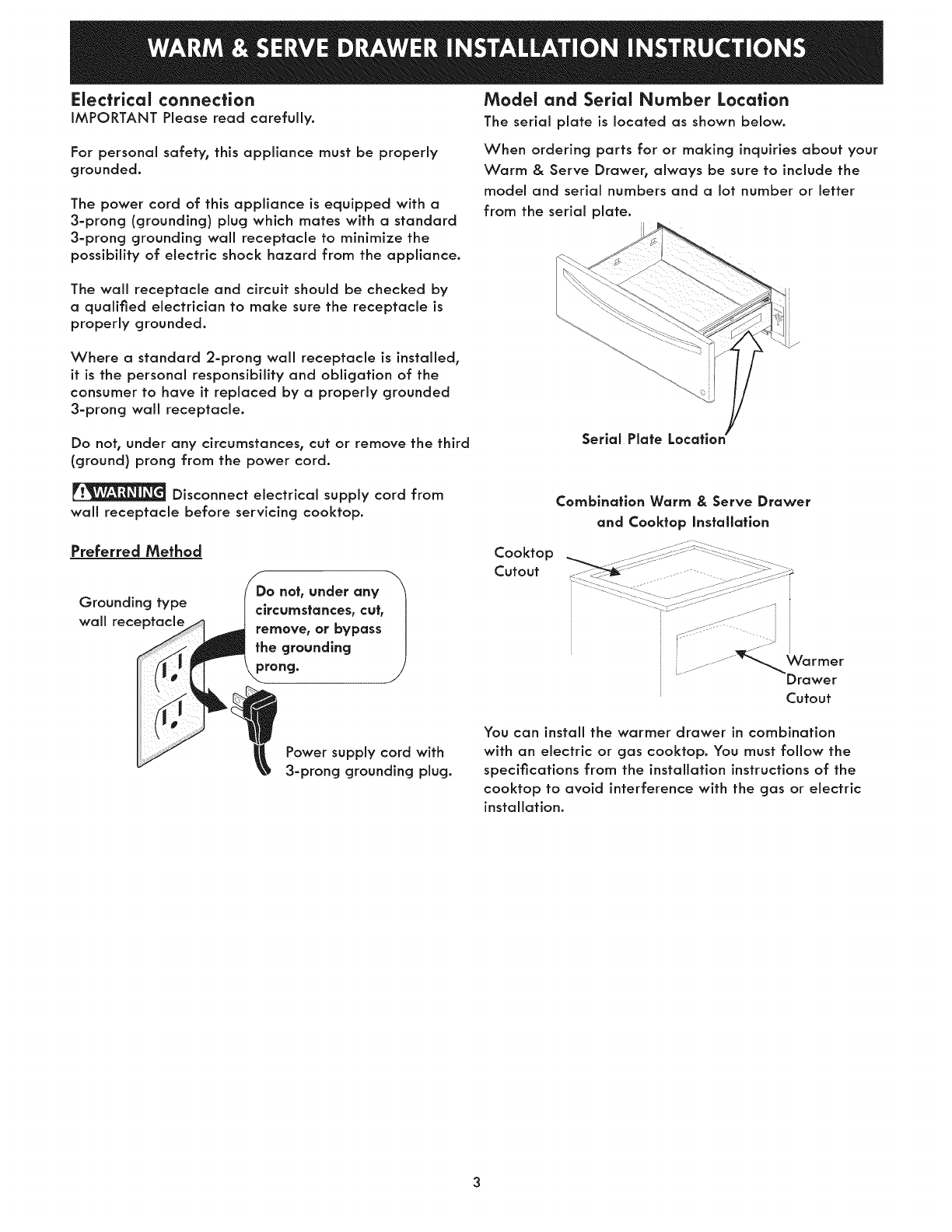

Electrical connection
IMPORTANT Please read carefully.
For personal safety, this appliance must be properly
grounded.
The power cord of this appliance is equipped with a
3-prong (grounding) plug which mates with a standard
3-prong grounding wall receptacle to minimize the
possibility of electric shock hazard from the appliance.
The wall receptacle and circuit should be checked by
a qualified electrician to make sure the receptacle is
properly grounded.
Where a standard 2-prong wall receptacle is installed,
it is the personal responsibility and obligation of the
consumer to have it replaced by a properly grounded
3-prong wall receptacle.
Do not, under any circumstances, cut or remove the third
(ground) prong from the power cord.
PNWVGINING Disconnect electrical supply cord from
wall receptacle before servicing cooktop.
Preferred Method
Do nol, under any
circumstances, cut,
remove, or bypass
the grounding
prong.
Grounding type
wall receptacle
Power supply cord with
3-prong grounding plug.
Model and Serial Number Location
The serial plate is located as shown below.
When ordering parts for or making inquiries about your
Warm & Serve Drawer, always be sure to include the
model and serial numbers and a lot number or letter
from the serial plate.
Serial Plate Location
Combination Warm & Serve Drawer
and Cooktop Installation
Cooktop
Cutout
Warmer
Drawer
Cutout
You can install the warmer drawer in combination
with an electric or gas cooktop. You must follow the
specifications from the installation instructions of the
cooktop to avoid interference with the gas or electric
installation.

NOTES

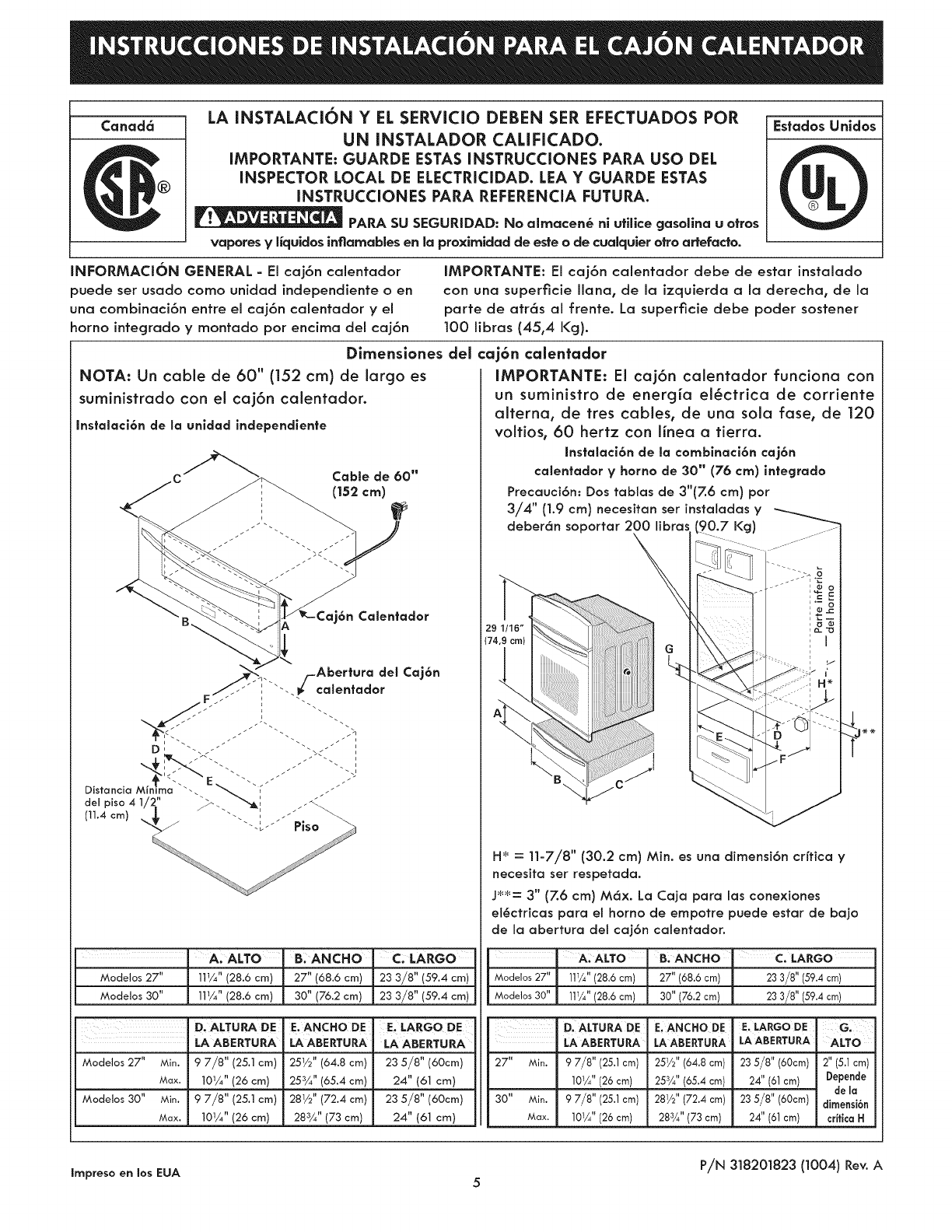

INSTRUCCIONES DE INSTALACION PARA EL CAJON CALENTADOR
LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR
UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL
INSPECTOR LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS
INSTRUCCIONES PARA REFERENCIA FUTURA.
®
VESTS PARA SU SEGURIDAD: No almacené ni utilice gasolina u otros
vapores y liquides inflamables en la proximidad de este o de cualquier otro artefacto.
INFORMACION GENERAL - El cajén calentador
puede ser usado como unidad independiente o en
una combinacién entre el cajén calentador y el
horno integrado y montado por encima del cajén
Canada Estados Unidos
IMPORTANTE: El cajén calentador debe de estar instalado
con una superficie llana, de la izquierda a la derecha, de la
parte de aitrds al frente. La superficie debe poder sostener
100 libras (45,4 Kg).
Dimensiones del cajén calentador
NOTA: Un cable de 60" (152 cm) de largo es IMPORTANTE: El cajén calentador funciona con
suministrado con el cajén calentador. un suministro de energia eléctrica de corriente
alterna, de tres cables, de una sola fase, de 120
voltios, 60 hertz con linea a tierra.
Instalacién de la combinacién cajén
calentador y horno de 30" (76 cm) integrado
Precaucién: Dos tablas de 3"(7.6 cm) por
instalacién de la unidad independiente
Cable de 60"
(74,9 com} |
W 3/4" (1.9 cm) necesitan ser instaladas y
deberdn soportar 200 libras (90.7 Kg) ——S
1B 9
> Ces
. | os
U-®.Cajén Calentador el
A 29 1/16" as
4
Abertura del Cajon
_ calentador
: : ‘ c
Distancia M
del piso 41 Nie
(11.4 em)
H* = 11-7/8" (30.2 cm) Min. es una dimensién eritica y
necesita ser respetada.
J**= 3" (7.6 cm) Max. La Caja para las conexiones
eléctricas para el horno de empotre puede estar de bajo
de la abertura del cajén calentador.
A. ALTO B. ANCHO C. LARGO ADALTO B. ANCHO C. LARGO
Modelos 27" 11s" (28.6 cm) | 27" (68.6 cm) | 23 3/8" (59.4 cm) Modelos 27" | 1144" (28.6 cm) 27" (68.6 cm} 23 3/8" (59.4 cm}
Modelos 30” 114" (28.6 cm} | 30" (76.2 cm) | 23 3/8" (59.4 cm) |] | Modelos 30" | 1114" (28.6 em} | 30" (76.2 em) 23:3 /8" (59.4 cm)
D. ALTURA DE) E. ANCHO DE] -E. LARGO DE D. ALTURA DE | E. ANCHO DE | E. LARGO DE G.
LA ABERTURA | LA ABERTURA | ‘LA ABERTURA LA ABERTURA’) LA ABERTURA | LAABERTURA) ALTO
Modelos 27" Min. | 9 7/8" (25.1 cm) | 252" (64.8 cm) | 23 5/8" (60cm) 27" Min. | 97/8" (25.1 cm) | 2542" (64.8 cm) | 23 5/8" (60cm) | 2” (5.1 cm)
Max. | 10%" (26 em) | 2534" (65.4 cm) | 24" (61 em) 10Ys" (26 cm) | 2554" (65.4 cm) | 24" (61 cm) Pepende
Modelos 30" Min. | 9 7/8" (25.1 cm) | 2814" (72.4 em) | 23 5/8" (60cm) 30" Min. | 97/8" (25.1 cm) | 2814" (72.4 cm} | 23 5/8" (60cm) dimensién
Max. | 10%" (26cm) | 2834" (73 cm) 24" (61 cm) Max. | 1014" (26 cm) 28%/," (73 cm) 24” (61 cm} critica H
Impreso en los EUA
P/N 318201823 (1004) Rev. A

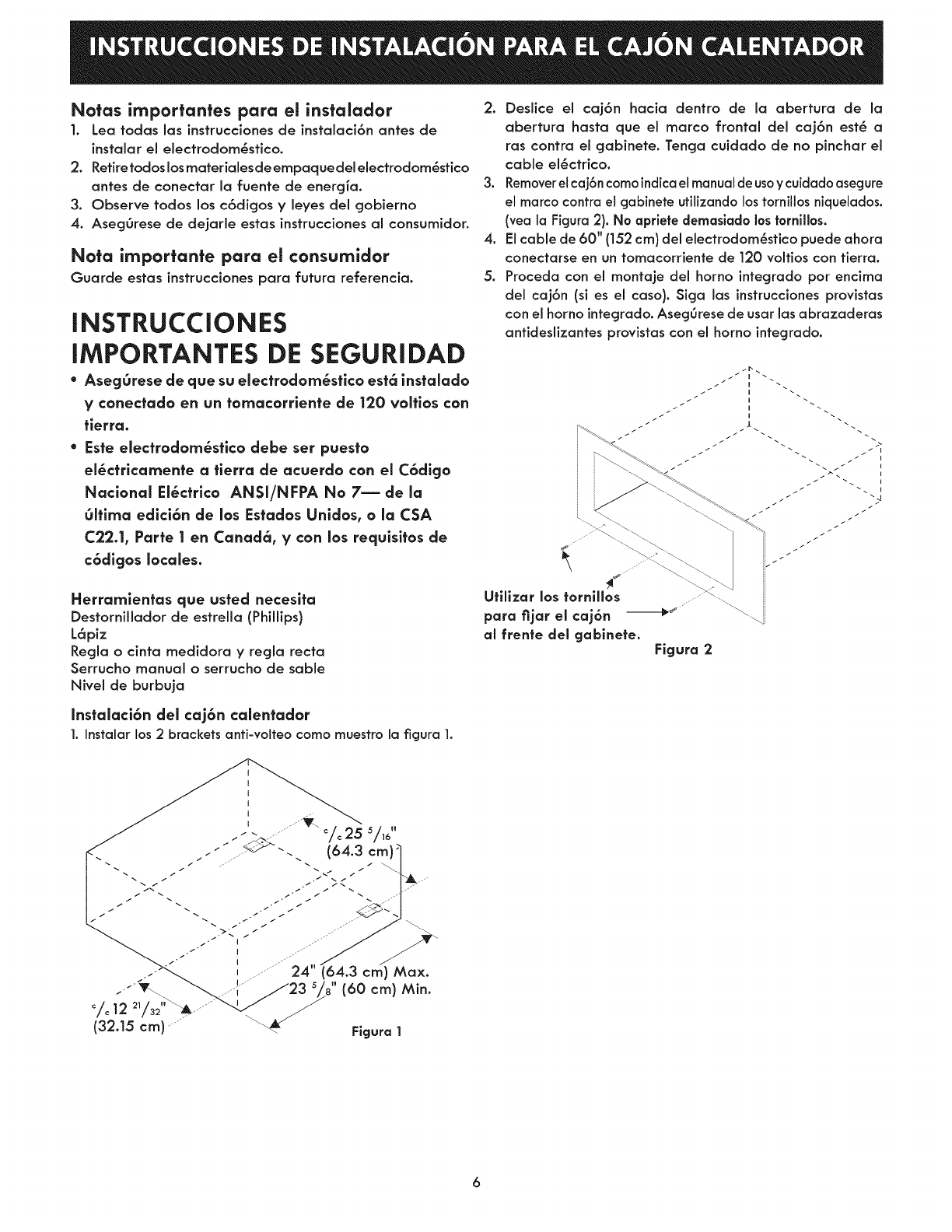

INSTRUCCIONES DE INSTALACION PARA EL CAJON CALENTADOR
Notas importantes para el instalador
1. Lea todas las instrucciones de instalacién antes de
instalar el electrodoméstico.
2. Retiretodoslosmaterialesdeempaquedel electrodoméstico
antes de conectar la fuente de energia.
3. Observe todos los eédigos y leyes del gobierno
4, Asegurese de dejarle estas instrucciones al consumidor.
Nota importante para el consumidor
Guarde estas instrucciones para futura referencia.
INSTRUCCIONES
IMPORTANTES DE SEGURIDAD
¢ Asegurese de que su electrodoméstico estd instalado
y conectado en un tomacorriente de 120 voltios con
tierra.
* Este electrodoméstico debe ser puesto
eléctricamente a tierra de acuerdo con el Cédigo
Nacional Eléctrico ANSI/NFPA No 7— de la
ultima edicién de los Estados Unidos, o la CSA
C22.1, Parte 1 en Canada, y con los requisitos de
cédigos locales.
Herramientas que usted necesita
Destornillador de estrella (Phillips)
Lapiz
Regla o cinta medidora y regla recta
Serrucho manual o serrucho de sable
Nivel de burbuja
Instalacién del cajén calentador
]. Instalar los 2 brackets anti-volteo como muestro la figura 1.
~~" 24" (64.3 em) Max.
23 5/2" (60 cm) Min.
(32.15 cm) Figura 1
Utilizar los tornillos ue
para fijar el cajon. ——_>*
al frente del gabinete.
. Deslice el cajén hacia dentro de la abertura de la
abertura hasta que el marco frontal del cajén esté a
ras contra el gabinete. Tenga cuidado de no pinchar el
cable eléctrico.
Remover el cajén como indica el manual de uso y cuidado asegure
el marco contra el gabinete utilizando los tornillos niquelados.
(vea la Figura 2}. No apriete demasiado los tornillos.
. El cable de 60" (152 cm) del electrodoméstico puede ahora
conectarse en un tomacorriente de 120 voltios con tierra.
. Proceda con el montaje del horno integrado por encima
del cajén (si es el caso}. Siga las instrueciones provistas
con el horno integrado. Asegtrese de usar las abrazaderas
antideslizantes provistas con el horno integrado.
\
Peete
\
‘
Figura 2

INSTRUCCIONES DE INSTALACION PARA EL CAJON CALENTADOR

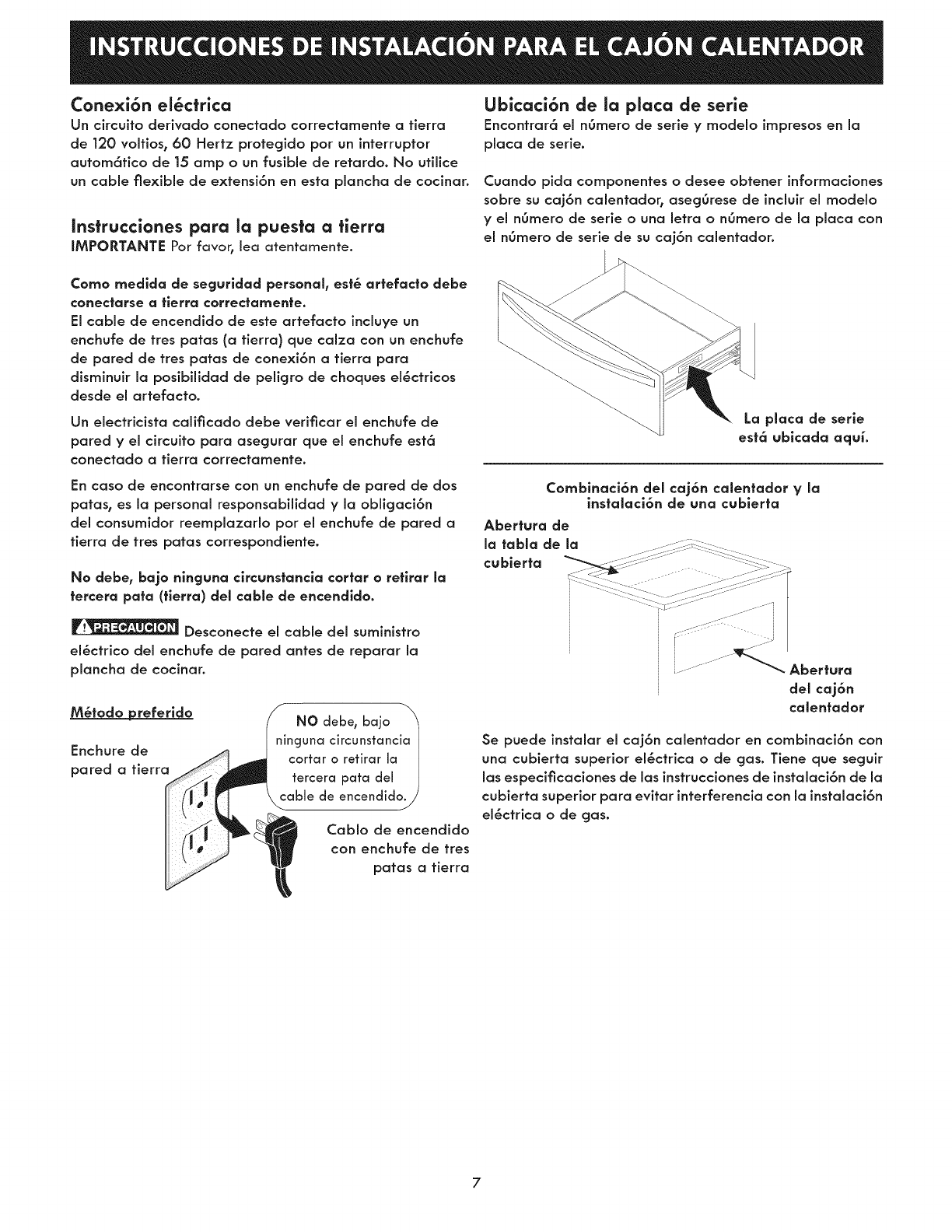

Conexion eléctrica
Un circuito derivado conectado correctamente a tierra
de 120 voltios, 60 Hertz protegido por un interruptor
automdtico de 15 amp o un fusible de retardo. No utilice
un cable flexible de extensién en esta plancha de cocinar.
Instrucciones para la puesta a tierra
IMPORTANTE Por favor, iea atentamente.
Como medida de seguridad personal, esté artefacto debe
conectarse a tierra correctamente.
El cable de encendido de este artefacto incluye un
enchufe de tres patas (a tierra) que calza con un enchufe
de pared de tres patas de conexi6n a tierra para
disminuir la posibilidad de peligro de choques eléctricos
desde el artefacto.
Un electricista calificado debe verificar el enchufe de
pared y el circuito para asegqurar que el enchufe esta
conectado a tierra correctamente.
En caso de encontrarse con un enchufe de pared de dos
patas, es la personal responsabilidad y la obligacién
del consumidor reemplazarlo por el enchufe de pared a
tierra de tres patas correspondiente.
No debe, bajo ninguna circunstancia cortar o retirar la
tercera pata (Herra) del cable de encendido.
A\PRECAUCION Desconecte el cable del suministro
eléctrico del enchufe de pared antes de reparar la
plancha de cocinar.
Metodo preferido NO debe, bajo
ninguna circunstancia
Enchure de
: cortar o retirar la
pared a tierra
tercera pata del
cable de encendido.
Cablo de encendido
con enchufe de tres
( patas a tierra
Ubicacién de la placa de serie
Encontrard el némero de serie y modelo impresos en la
placa de serie.
Cuando pida componentes o desee obtener informaciones
sobre su cajén calentador, asegurese de incluir el modelo
y el nbmero de serie o una letra o numero de la placa con
el numero de serie de su cajén calentador.
La placa de serie
esta ubicada aqui.
Combinacién del cajén calentador y la
instalacién de una cubierta
Abertura de
la tabla de la
cubierta
a oN Abertura
del cajén
calentador
Se puede instalar el cajén calentador en combinacién con
una cubierta superior eléctrica o de gas. Tiene que seguir
las especificaciones de las instrucciones de instalacién de la
cubierta superior para evitar interferencia con la instalacién
eléctrica o de gas.

TO ys

INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RECHAUD
UN INSTALLATEUR QUALIFIE DOIT EFFECTUER
L’INSTALLATION ET LE SERVICE.
IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX.
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR REFERENCES ULTERIEURES.
PN SGESSST POUR VOTRE SECURITE: N’entreposez et n’utilisez pas ®
d’essence ou d'autres produits inflammables a proximité de cet appareil ou
de tout autre appareil.
Canada Etats-Unis
®
RENSEIGNEMENTS GENERAUX - Ce tiroir-
réchaud peut étre utilisé de facon autonome
ou combiné a un four encastré superposé
IMPORTANT: Le tiroir-réchaud doit @tre installé sur une surface
de niveau, de gauche a droite et de l'arriére 4 l'avant. La
surface doit pouvoir supporter 100 Ibs (45,4 Kg).
Dimensions du tiroir-réchaud
NOTE: Un cable de 60" (152 cm) est fourni avec le tiroir- IMPORTANT: Le tiroir-réchaud fonctionne seulement
réchaud. avec un circuit électrique mis 4 la terre a 3 fils de 120
volts, monophasé, 60 Hz CA.
Installation pour appareil autonome Combiné tiroir-réchaud/four
encastré de 30" (76 cm)
ATTENTION: Deux planches de 3” (76 cm)
de large X ¥4" (1.9 cm) d'épais doivent étre
installées et elles doivent étre en mesure de
supporter un poids de 200 Ibs (90.7 Kg).
Cordon de
60" (152 cm)
W
—————
Slane
Tiroir-réchaud 29 1/16”
(74.9 om) |
Bas
du
découpage
\
pour
le
four
\
Découpage pour
tiroir-réchaud
NY
oe
Distance & E — uo
e*
Vo
minimale du
plancher 414"
(11.4 em) H*= 11-7/8" (30.2 cm) Min. est espace
requis entre le bas de l'ouverture du tiroir réchaud et le bas
de l'ouverture du four. Cette dimension est critique et doit
étre respectée.
J**= 3" (7.6 cm) Max. La boite de jonction électrique pour le
four encastré doit &tre située en bas du découpage pour le
tiroir chauffant.
Modéles A. Hauteur | B. Largeur | C. Profondeur Modéles | A. Hauteur | B. Largeur C. Profondeur
27" 114" (28.6 cm) | 27" (68.6 cm) | 23 3/8" (59.4 cm) 27" Models | 11" (28.6 em) | 27" (68.6 cm) 23 3/8" (59.4 cm)
30" 11/4" (28.6 cm) | 30" (76.2 em) | 23 3/8" (59.4 cm) 30" Models | 114" (28.6 em) | 30" (76.2 cm} 23 3/8" (59.4 cm)
D. Hauteur du.) E. Largeur du | E. Profondeur Modéles | D. Hauteur.du-] E. Largeur-du | E. Profondeur G.
Modéles découpage découpage | du découpage découpage découpage | du découpage | Hauteur
a7" Min. | 9 7/8" (25.1 cm) | 25%" (64.8 cm) | 23 5/8" (60cm) 27" Min. |. 9-7/8" (25.1 cm) | 2516" (64.8 cm) | 23.5/8" (60cm) | 2" (5.1 cm]
Max. | 101%" (26 cm) | 2534" (65.4em) | 24" (61 em) Max. | 1014" (26 cm} | 254" (65.4 cm} | 24" (61 cm) Dibend
30" Min. | 9 7/8" (25.1 cm) | 282" (72.4 cm) | 23 5/8" (60cm) 30" Min. | 9 7/8" (25.1 cm) | 2814" (72.4 cm) | 23 5/8" (60cm) | dimension
Max. | 1014" (26 em) | 2834" (73 cm) 24" (61 cm) Max. | 101" (26 em} | 2834" (73 cm) 24" (61 cm) critique H
Imprimé aux Etats-Unis
P/N 318201823 (1004) Rev. A

INSTRUCTIONS D’INSTALLATION POUR LE TIROIR-RECHAUD
Notes importantes 4 l’installateur
]. Lisez toutes les instructions d’installation avant de procéder
a Pinstallation de cet appareil.
2. Retirez tout le matériel d’emballage de l'appareil avant
de brancher l’alimentation électrique.
3. Observez tous les réglements et codes locaux
applicables.
4, Assurez-vous de laisser ces instructions 4 l'utilisateur.
Note importante 4 l’utilisateur
Conservez ces instructions pour références ultérieures.
INSTRUCTIONS DE SECURITE
IMPORTANTES
* Assurez-vous que votre appareil est installé et
raccordé @ une prise murale de 120 volts mise a la
terre.
¢ Cet appareil doit étre mis a la terre conformément
au code d’électricité national ANSI/NFPA No. 70,
derniére édition, aux Etats-Unis, ou 4 'ACNOR C22.1,
partie 1 au Canada, et aux codes et réglements
locaux.
Outils nécessaires
Tournevis Phillips
Crayon
Régle ou ruban & mesurer et équerre
Scie G main ou scie savteuse
Niveau & bulle
Installation d’un tiroir-réchaud
1. Localisez les supports anti-bascule tel qu'indiqué 4 la fig.
1.
ue 2a" (64.3 cm) Max.
°/< 2 21/50" A
we oe 23 °/5" (60 cm) Min.
(32.15 em)” Ce
Figure |
2. Glissez le tiroir dans l'ouverture du découpage jusqu'd ce
que son cadre avant soit tout contre l'armoire. Veillez a
ne pas coincer le cordon électrique.
3. Retirez le tiroir tel qu'expliqué dans le manuel d'utilisation
et d'entretien et fixez le chassis du tiroir 4 armoire 4 l'aide
des 3 vis plaquées au nickel fournies. Ne serrez pas les
vis outre mesure (voir fig. 2)
4. Le cordon d’alimentation de l'appareil de 60" (152 cm)
peut 4 présent @tre branché 4 la prise murale de 120
volts.
5. Procédez maintenant au montage du four encastré
superposé au tiroir-réchaud (s'il y a lieu). Suivez les
instructions d’installation fournies avec le four encastré.
Assurez-vous d’utiliser les crochets anti-bascule fournis
avec le four.
‘
X
Lainie,
é
NO
4
Utilisez les vis
fournies pour fixer
le chdssis du tiroir a
Figure 2
‘armoire.
10

INSTRUCTIONS D'INSTALLATION POUR LE TIROIR-RECHAUD
Connexion électrique
Circuit de dérivation de 120 volt, 60 Hertz, avec mise
a@ la terre appropriée, protégé par un disjoncteur de
15 ampéres ou un fusible temporisé. N'utilisez pas de
rallonge électrique pour brancher la plaque de cuisson.
IMPORTANT Veuillez lire attentivement.
Pour votre propre sécurité, cet appareil doit étre
correctement mis 4 la terre.
Afin de réduire au minimum les risques de chocs
électriques, le cordon d'alimentation de cet appareil est
muni d'une fiche de contact tripolaire (mise 4 la terre)
enfichable dans une prise de courant murale tripolaire
standard avec mise 4 la terre.
ll est conseillé de faire vérifier la prise de courant
murale et le circuit par un électricien qualifié, afin de
sassurer que la prise de courant est correctement mise
a la terre.
Dans le cas od il n'y a qu'une prise de courant murale
bipolaire standard, il incombe av client de la remplacer
par une prise de courant murale tripolaire correctement
mise & la terre.
Il est strictement interdit de couper ou d'enlever
la troisiéme tige (mise a la terre) du cordon
d'alimentation.
WESSEy Débranchez le cordon d'alimentation
électrique de la prise de courant murale avant de
réparer ou de nettoyer la plaque de cuisson.
Méthode préférée
NE PAS, sous
aucune circonstance,
couper, enlever ou
outrepasser la tige
de mise 4 la terre.
LD
Assurez-vous que
l'appareil est bien mis
ala terre avant de
utiliser
Emplacement des numéros de modele et de
série
La plaque signalétique est située tel que montré plus
bas.
Lors d’une commande de piéces ou pour toute demande
de renseignements au sujet de votre tiroir réchaud,
assurez-vous de toujours inclure les numéros de modéle
et de série inscrits sur la plaque signalétique de votre
appareil.
Emplacement de la
plaque signalétique
Installation combinée
tiroir-réchaud / table de cuisson
Découpage
de la table
de cuisson
Découpage
du tiroir réchaud
Vous pouvez installer le tiroir-réchaud en combindison
avec une table de cuisson électrique ou gaz, en respectant
les contraintes imposées par le feuillet d'installation de
cette table afin d'éviter certaines interférences avec
installation électrique ou gaz.

NOTES
