Schritte zur Installation des KNA-G620T
1. Entfernen Sie den Schlüssel aus der Fahrzeugzündung,
und klemmen Sie die Minus-Polklemme an der Batterie ab.
2. Installieren Sie die GPS-Antenne. Beachten Sie die Tipps auf der
vorherigen Seite.
3. Installieren Sie die UKW-Antenne. Beachten Sie die Tipps auf
der vorherigen Seite.
4. Schließen Sie den Kabelbaum in der folgenden Reihenfolge an
das Fahrzeug an: Erdung, Batterie, Zündung.
5. Schließen Sie den Kabelbaum an das Hauptgerät an.
6. Installieren Sie das Hauptgerät. Beachten Sie die Tipps auf der
vorherigen Seite.
7. Schließen Sie die Minus-Polklemme an der Batterie wieder an.
nn
ACHTUNG
Falls die Zündung Ihres Fahrzeugs über keine ACC-Position (Zusatzverbrau-
cher) verfügt, schließen Sie die Zündkabel an eine Stromquelle an, die
über den Zündschlüssel ein- und ausgeschaltet werden kann. Wenn Sie die
Zündkabel an eine Stromquelle mit konstanter Spannungsversorgung, z. B.
an Batterieklemmen, anschließen, speist das Navigationssystem seinen Strom
aus der Fahrzeugbatterie, die sich dadurch vollständig entleeren könnte.
Stellen Sie beim Anbringen der UKW-Antenne sicher, dass diese nicht die
Funktion des Airbag-Systems Ihres Fahrzeugs einschränkt.
So bringen Sie die GPS-Antenne im Fahrzeuginnenraum an:
1. Säubern Sie das Armaturenbrett bzw. die andere Oberfläche.
2. Entfernen Sie die Schutzfolie von der Unterseite der Metallplatte.
3. Drücken Sie die Metallplatte fest auf das Armaturenbrett oder die andere
Montageoberfläche, die Sie verwenden. Die Metallplatte lässt sich biegen,
sodass sie an die jeweilige Oberfläche angepasst werden kann.
4. Setzen Sie die GPS-Antenne auf die Metallplatte.
nn
WARNUNG
Schließen Sie den gelb ummantelten Draht nicht
direkt an die Fahrzeugbatterie an. Wenn Sie den
Draht direkt an die Batterie anschließen, wird
u. U. die Isolierung beschädigt, und es könnte
zu einem Kurzschluss oder einem elektrischen
Schlag kommen.

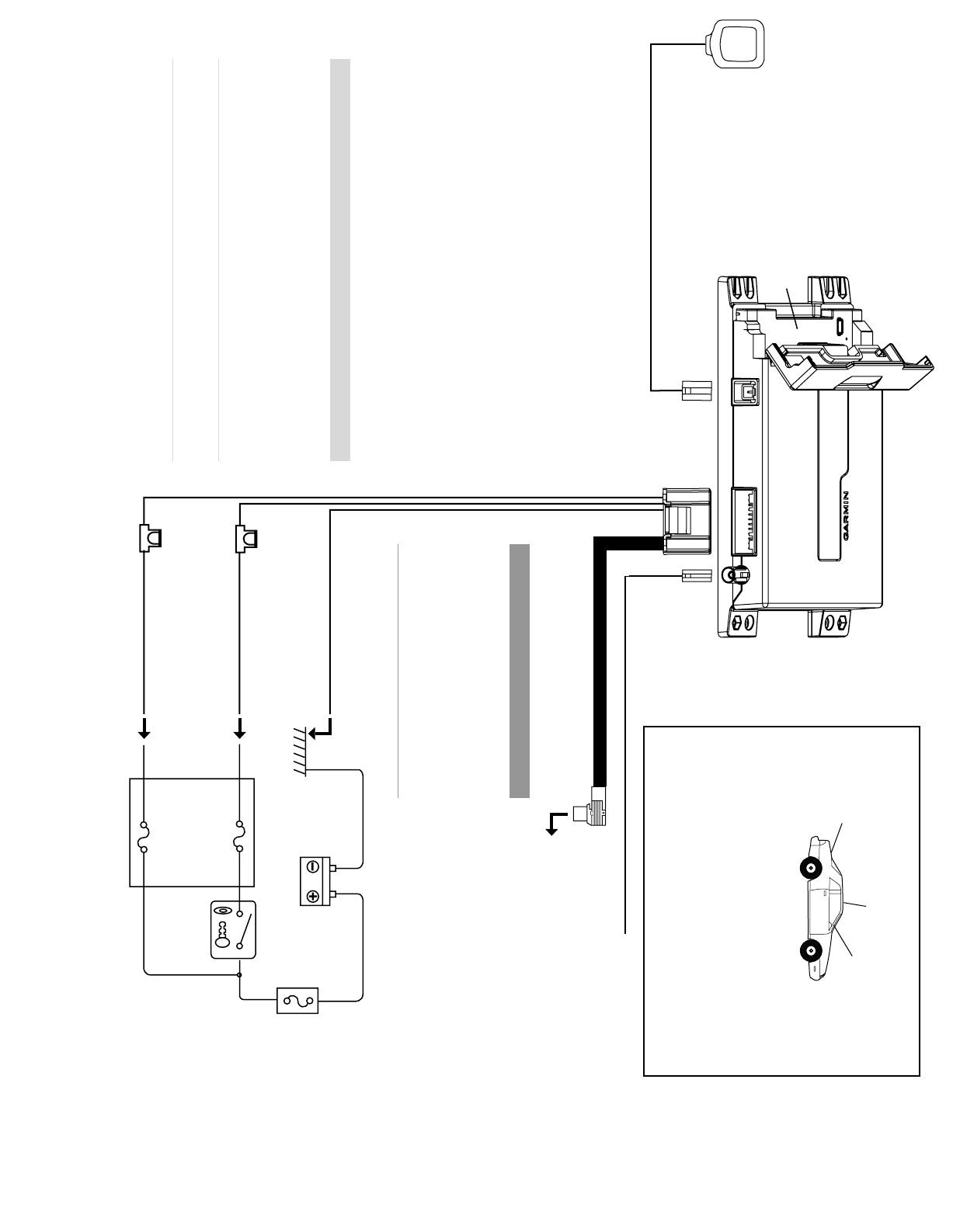

SD-Speicherkarte
GPS-Antenne
Zur Display-Einheit (NAV I-/F-Terminal)
Schwarz
Zum Fahrzeuggestell
Rot
Zur Zündung
(12 V Gleichstrom)
Gelb
Zur Batterie
(12 V Gleichstrom)
Fahrzeugsicherungskasten
(Hauptsicherung)
Fahrzeugsiche-
rungskasten
Zündschlüsselschalter
Installieren der GPS-Antenne
Besser
(Fahrzeug-
kofferraum)
Optimal (Fahrzeugdach)
Gut (Fahrzeuginnen-
raum, Armaturenbrett)
HINWEIS: Der 2010 und die
Display-Einheit können an dieses
System angeschlossen werden.
Weitere Informationen zu den
anschließbaren Modellen finden
Sie unter www.kenwood.com/cs/ce.
UKW-Antenne
2A
2A
