Kicker ZXSUM8 User manual

ZXSUM8
SUMMING INTERFACE
for OEM Audio Integration
English Version
Versión Español
Interfaz Sumadora para integración de audio OEM
Deutsche Version
Summing Mixer für OEM-Audiointegration
Version Francaise
Interface Sommateur pour intégration audio du
fabricant de l’équipement d’origine
LIVIN’ LOUD
2010 ZXSUM8 RevC.indd 12010 ZXSUM8 RevC.indd 1 12/28/2009 11:18:57 AM12/28/2009 11:18:57 AM

2ZXSUM8
ZXSUM8 SUMMING INTERFACE
Owner’s Manual
PERFORMANCE
Authorized KICKER Dealer:
Purchase Date:
Max Voltage In 40V RMS
Max Aux-In Voltage 40V RMS
Max Voltage Out (Channel 1–3) 9V RMS
Max Voltage Out (Channel 4) 6V RMS
Signal-to-Noise Ratio (Channel 1–3) 90dB (ref. 1V)
Signal-to-Noise Ratio (Channel 4) 90dB (ref. 1V < 200Hz)
Remote Attenuation Range 0dB to -27dB
Frequency Response +0 / -1 20Hz–22kHz
Gain Range (Channel 1, 2, 3, 4) -30dB to +4dB
Gain Range (Aux-In) -65dB to +18dB
Fuse 2 Amperes
Width 10-1/2” (265mm)
Depth 5-3/4” (146mm)
Height 1-3/8” (35mm)
Pro Tip: To get the best
performance from your new
KICKER gear, use genuine
KICKER accessories and
wiring.
The ZXSUM8 is a unique interface with the ability to sum (or mix) multiple high-level/speaker-level signals together
to a single, low-level RCA output. The ZXSUM8 greatly simplifies upgrading or adding an amplifier (or amplifiers)
to your factory source unit. Channels 1–4 can be independently switched internally to function as stereo line
output converters (LOCs) instead of the summing function.
Features
• 4 stereo speaker-level inputs
• 4 line-level stereo RCA outputs
• 1 stereo RCA aux-input
• Balance levels from multiple speaker-level sources
• Sums up to four speaker-level stereo pairs down to a single stereo RCA low-level output
• Each stereo channel is capable of both summing and line-output conversion; switched internally
• Integrates portable media direct to your amp using aux-in and level control
2010 ZXSUM8 RevC.indd 22010 ZXSUM8 RevC.indd 2 12/28/2009 11:19:00 AM12/28/2009 11:19:00 AM

3
POWER MAXIMUM CONNECTED
TO CHANNEL 1
CHANNEL 4 LEVEL
– + – +
RIGHT LEFT
CHANNEL 4 INPUT
CH4
R L
CH3
R L
CH2
R L
CH1
R L
AUX
R L
2A FUSE
GND
+12V
REMOTE IN
REMOTE OUT
CHANNEL 3 LEVEL
– + – +
RIGHT LEFT
CHANNEL 3 INPUT
CHANNEL 2 LEVEL
– + – +
RIGHT LEFT
CHANNEL 2 INPUT
CHANNEL 1 LEVEL
– + – +
RIGHT LEFT
CHANNEL 1 INPUT
CHANNEL 4
REMOTE
AUX LEVEL
CONNECTED
TO CHANNEL 1
CONNECTED
TO CHANNEL 1

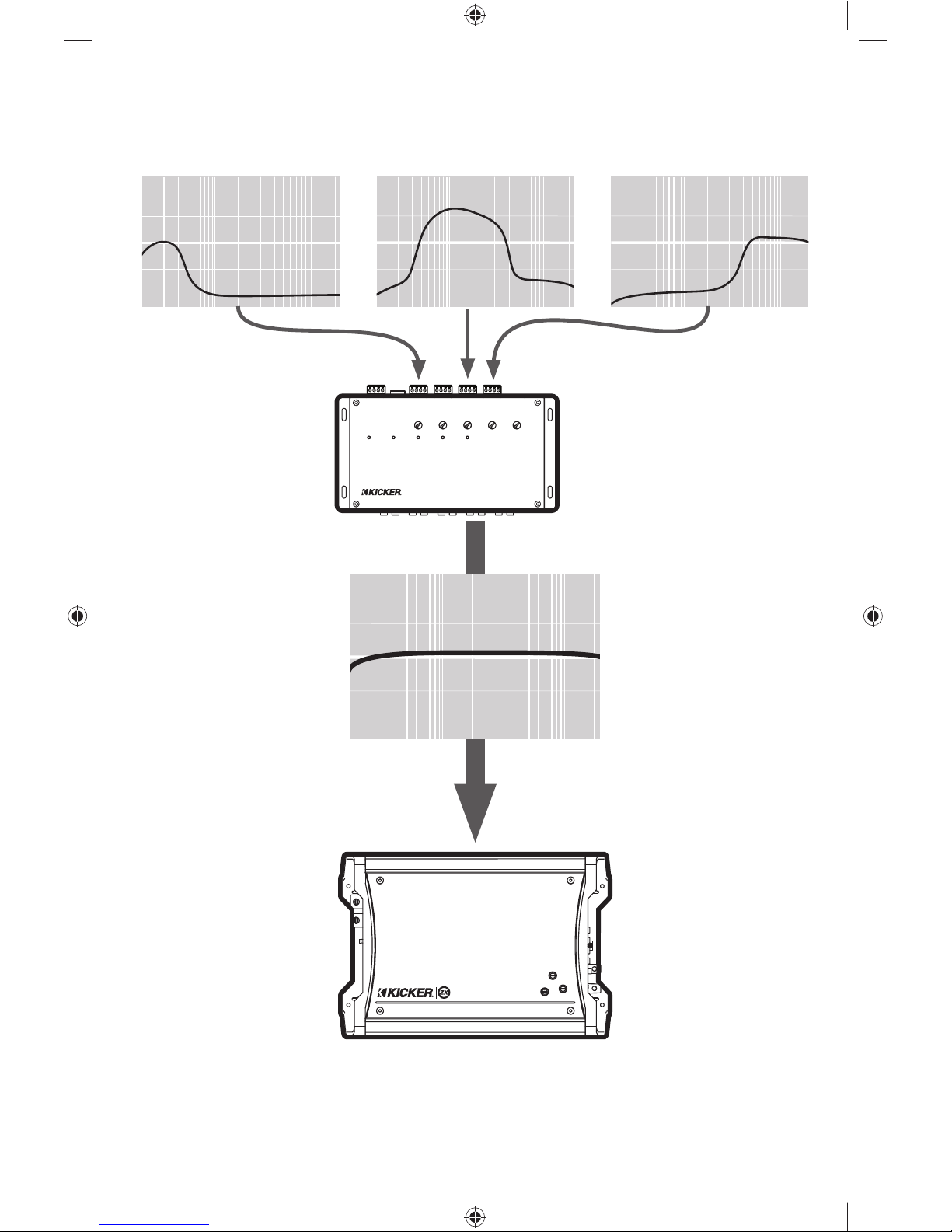

Factory source unit speaker outputs [frequency response]*
SUB Channel
KICKER ZXSUM8
Summed & Balanced
Low-Level Output
AMPLIFIER
MID Channel TWEETER Channel
* Your source unit may have similar, but not totally identical, performance.
ZXSUM8 FUNCTIONAL EXAMPLE
2010 ZXSUM8 RevC.indd 32010 ZXSUM8 RevC.indd 3 12/28/2009 11:19:01 AM12/28/2009 11:19:01 AM

4ZXSUM8
CONFIGURATION
Internal Mode Switches: Change the mode of channels 2–4 between summing plus line-output conversion
(LOC) and line-output-conversion-only by flipping the internal switches, accessible by removing the cover of the
ZXSUM8.
Use LOC-ONLY mode to convert a channel’s input from high-level (speaker-level) to a low-level signal suitable for
connection to an amplifier.
Use SUM+LOC mode to mix the channel in question with Channel 1. The mixed signal appears on the Channel
1 output at low-level suitable for connection to an amplifier. The channel’s original signal is also converted to low-
level then passed through to its corresponding output.

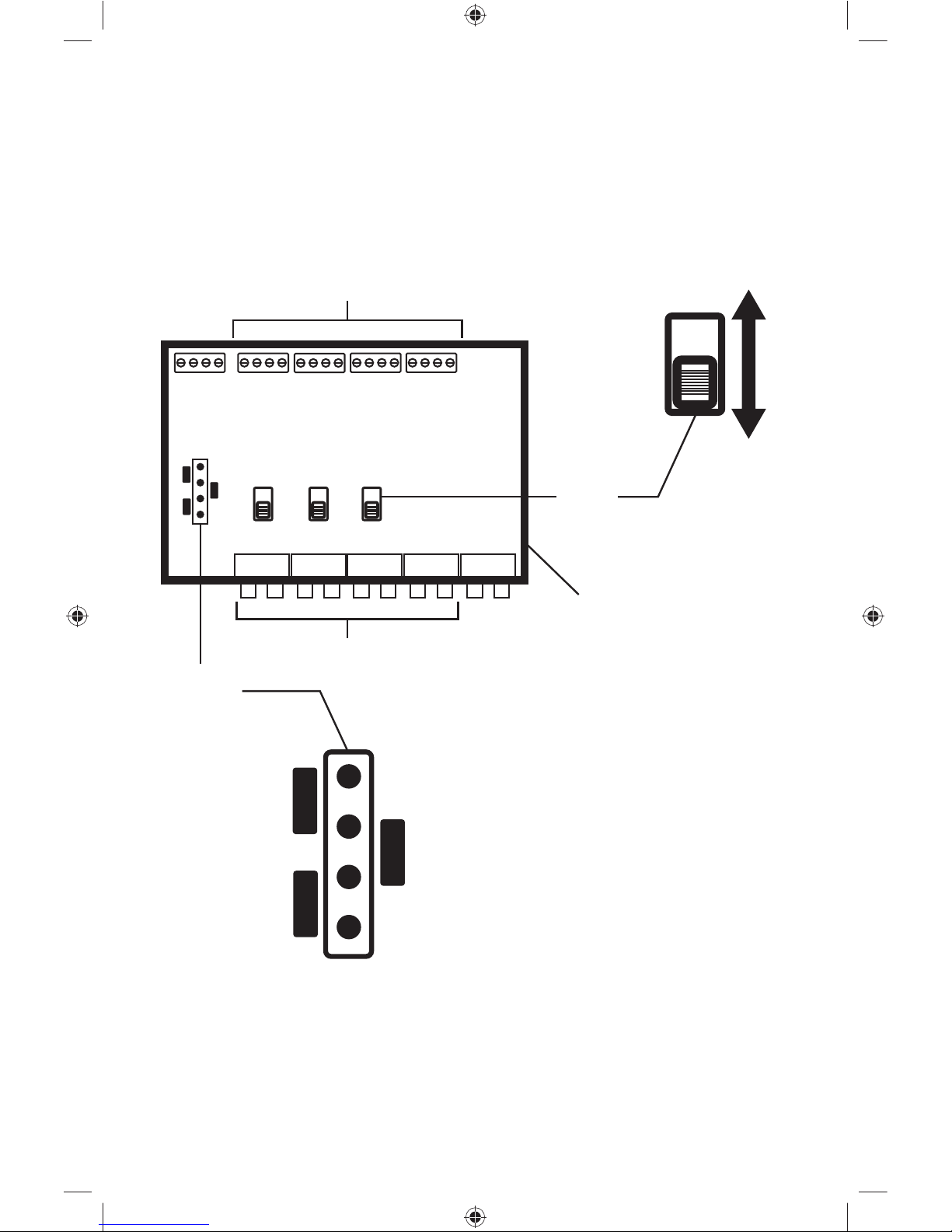

CH4 CH3 CH2
mode
switches
inputs
RCA outputs
ground
isolation
jumper
isolated
ground
200 Ω
LOC-ONLY mode
SUM+LOC mode
If you experience noise after installing the ZXSUM8, try
adjusting the ground isolation jumper to the position that
provides the least amount of noise.
ZXSUM8
with cover removed
2010 ZXSUM8 RevC.indd 42010 ZXSUM8 RevC.indd 4 12/28/2009 11:19:01 AM12/28/2009 11:19:01 AM

5
INSTALLATION
high-level /
speaker-level
audio signals
+12V
ground
remote in
remote out
ZXSUM8 audio inputsZXSUM8 power input
X 4

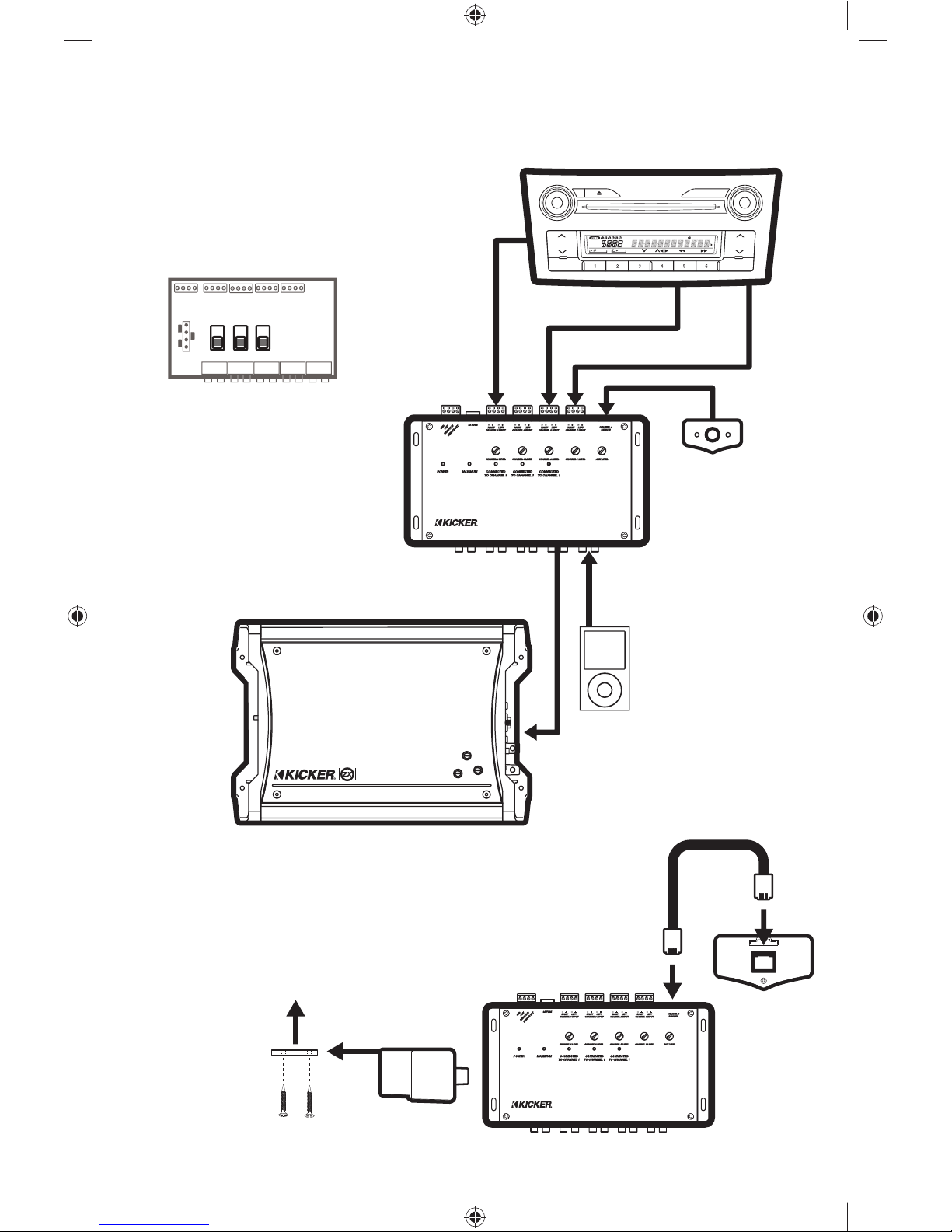

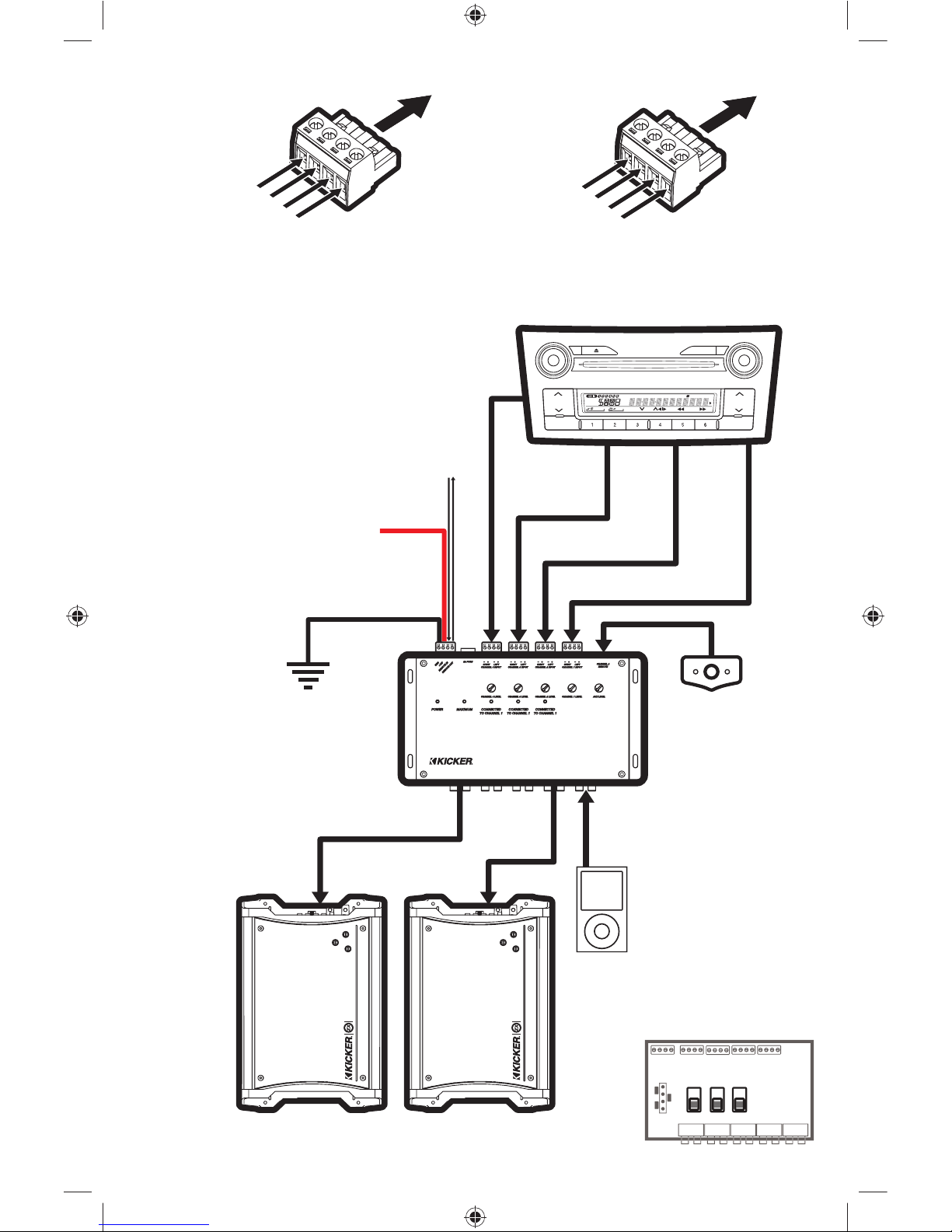

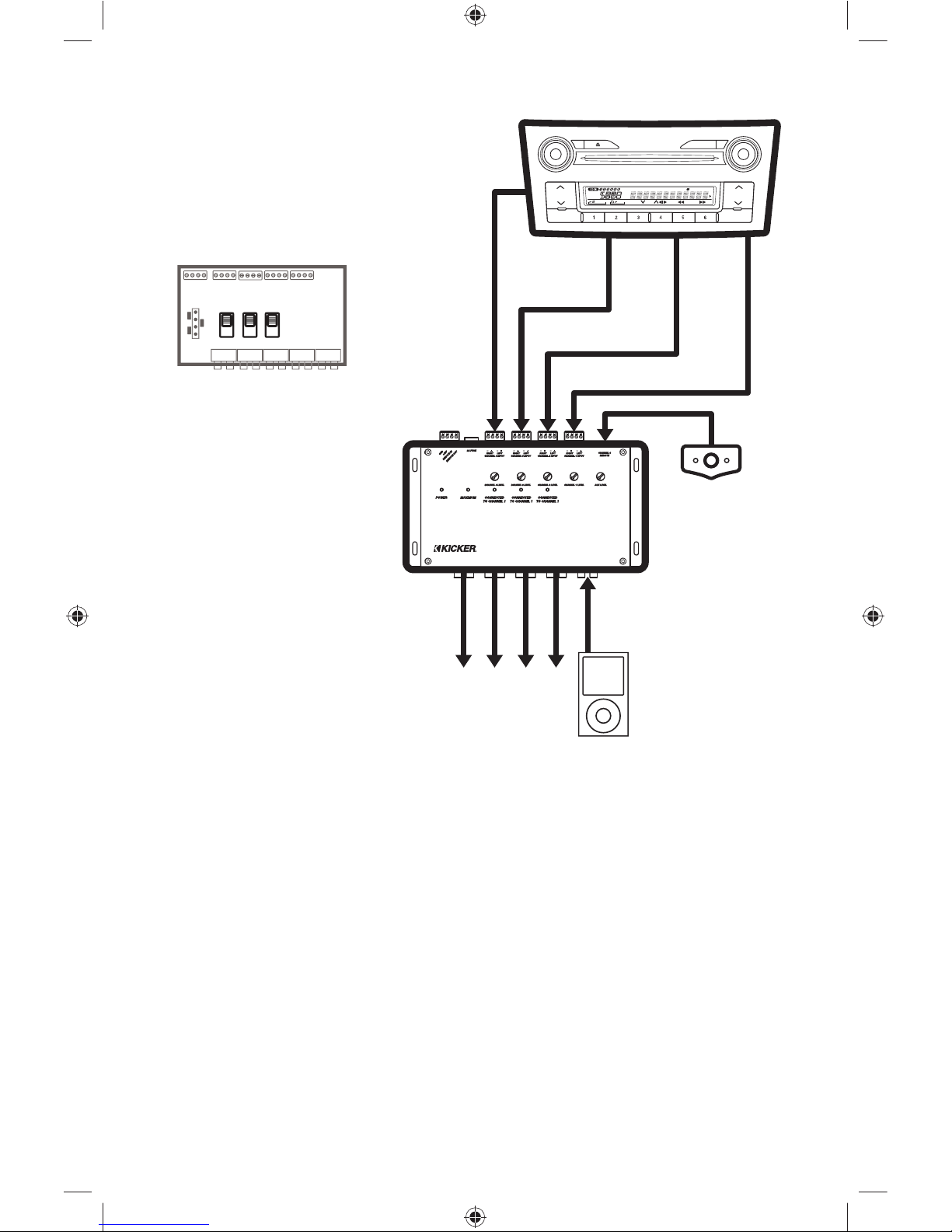

factory source unit /
factory amplifier
8-Channel Sum with full-range
and subwoofer amplifiers
remote
in & out
portable
media player
ZXSUM8
remote
CH1
output
CH4
output
ZXSUM8
subwoofer
amplifier
full-range
amplifier
ZXSUM8 internal
switch settings
subwoofer channel
tweeter channel
mid channel
mid-bass
channel
bare-metal
chassis ground
To vehicle
+12V constant
Use 18 gauge or larger wire for
these four connections.
R–
L–R+
L+
2010 ZXSUM8 RevC.indd 52010 ZXSUM8 RevC.indd 5 12/28/2009 11:19:02 AM12/28/2009 11:19:02 AM

6ZXSUM8
factory source unit /
factory amplifier
6-Channel Sum with
full-range amplifier
portable
media player
ZXSUM8
remote
channel 1
output
ZXSUM8
full-range
amplifier
ZXSUM8 internal
switch settings
subwoofer channel
tweeter channel
mid channel
ZXSUM8 Remote Installation
1. mount the metal
bracket
2. slide the housing
until it snaps into the
metal bracket back view
2010 ZXSUM8 RevC.indd 62010 ZXSUM8 RevC.indd 6 12/28/2009 11:19:03 AM12/28/2009 11:19:03 AM

7
factory source unit /
factory amplifier
8-Channel LOC
portable
media player
ZXSUM8
remote
low-level signal
to amplifiers
ZXSUM8 internal
switch settings
subwoofer channel
tweeter channel
mid channel
mid-bass
channel
OPERATION
Maximum LED: This LED will illuminate when the signal level is slightly below clipping. When the ZXSUM8 input
levels are properly set, this LED will flicker when your stereo is operating at full volume.
Channel Sum LED: This LED will illuminate when the corresponding channel is being summed to Channel 1.
See the CONFIGURATION section for further details.
Level Adjustment: Turn the gain on your amplifiers to the lowest setting and disconnect them from the
ZXSUM8. Turn your source unit to approximately 3/4 volume. Adjust the level controls on the ZXSUM8 until the
MAXIMUM LED is flickering. Turn your source unit to minimum volume. Reconnect your amplifiers and test your
system. You may wish to readjust the levels on the ZXSUM8 to taste.
Remote Turn-on: Connect the remote turn-on lead from your source unit to the REMOTE IN terminal on the
power connector. If a remote turn-on lead is not available, a 6V DC offset from Channel 1 will be detected when
your source unit has been turned on. The REMOTE OUT terminal will then have +12V out for turning on other
devices. Use 18 gauge or larger wire.
2010 ZXSUM8 RevC.indd 72010 ZXSUM8 RevC.indd 7 12/28/2009 11:19:05 AM12/28/2009 11:19:05 AM

8ZXSUM8

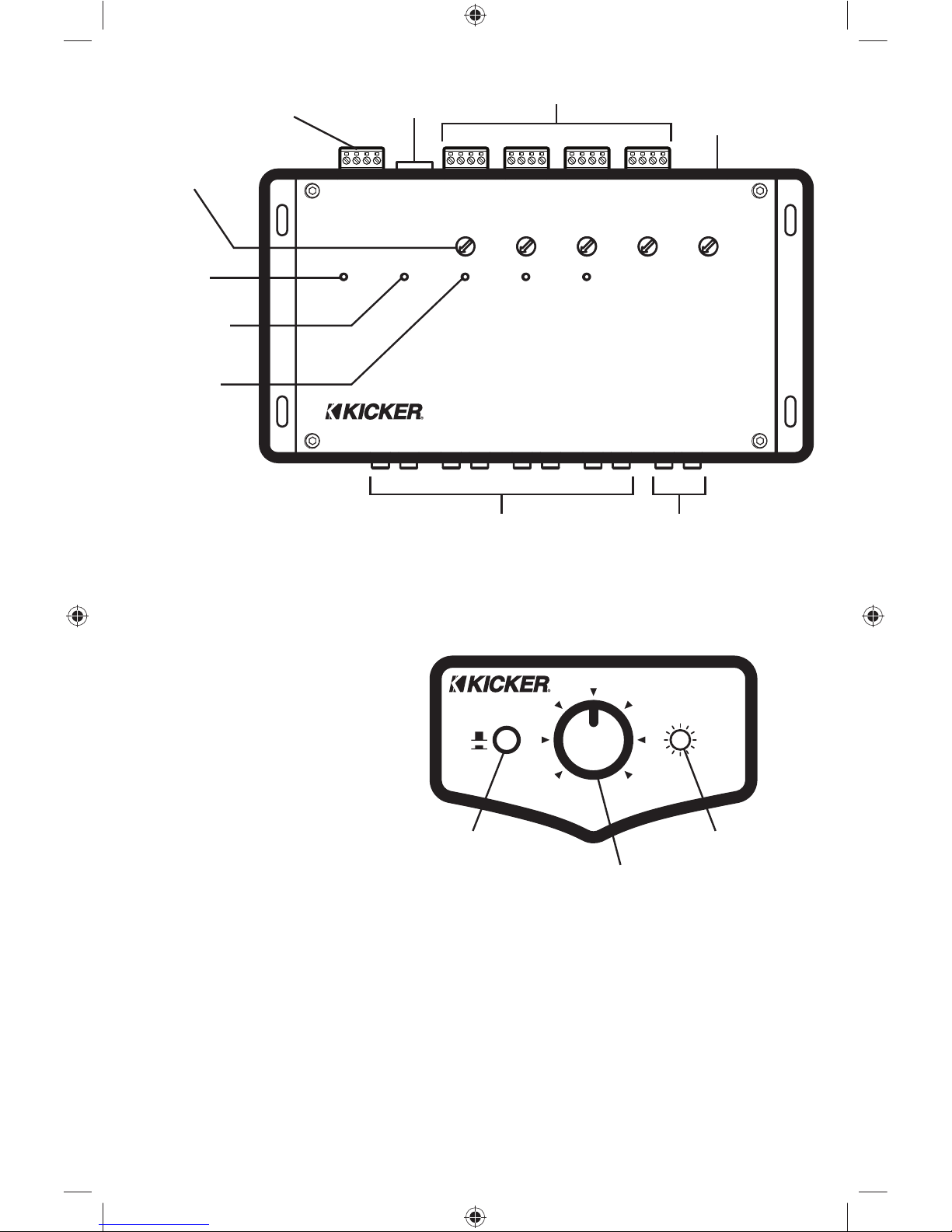

power/ground/
remote turn-on
input and output
level adjustments
low-level RCA outputs
power LED
maximum LED
channel sum
LEDs
2A fuse
low-level RCA AUX input
high-level inputs
remote input
POWER MAXIMUM CONNECTED
TO CHANNEL 1
CHANNEL 4 LEVEL
– + – +
RIGHT LEFT
CHANNEL 4 INPUT
CH4
R L
CH3
R L
CH2
R L
CH1
R L
AUX
R L
2A FUSE
GND
+12V
REMOTE IN
REMOTE OUT
CHANNEL 3 LEVEL
– + – +
RIGHT LEFT
CHANNEL 3 INPUT
CHANNEL 2 LEVEL
– + – +
RIGHT LEFT
CHANNEL 2 INPUT
CHANNEL 1 LEVEL
– + – +
RIGHT LEFT
CHANNEL 1 INPUT
CHANNEL 4
REMOTE
AUX LEVEL
CONNECTED
TO CHANNEL 1
CONNECTED
TO CHANNEL 1
Channel 3 Signal Sense: If no signal is present at the Channel 4 input, the signal connected to the Channel 3
input will be routed to both the Channel 3 and Channel 4 outputs.
ZXSUM8 Remote: The remote provides
level control of the output of Channel 4.
As shown in the installation diagrams, we
recommend always using Channel 4 as your
subwoofer channel so that you can control
the bass level with this remote. When the
AUX-IN switch is depressed the Aux-In LED
will illuminate, and the ZXSUM8 source will
be switched from the high-level inputs to the
low-level AUX input.
ZXSUM8
AUX-IN
OFF
ON
011
AUX-IN
CHANNEL 4
OUTPUT
Channel 4 remote level knob
Aux-In on/off switch Aux-In LED
2010 ZXSUM8 RevC.indd 82010 ZXSUM8 RevC.indd 8 12/28/2009 11:19:06 AM12/28/2009 11:19:06 AM

9
Voltaje máximo de entrada 40V RMS
Voltaje máximo auxiliar-entrada 40V RMS
Voltaje máximo de salida (Canal 1–3) 9V RMS
Voltaje máximo de salida (Canal 4) 6V RMS
Relación de señal a ruido (Canal 1–3) 90dB (ref. 1V)
Relación de señal a ruido (Canal 4) 90dB (ref. 1V < 200Hz)
Rango de atenuación remota 0dB to -27dB
Respuesta de frecuencias +0 / -1 20Hz–22kHz
Rango de ganancia (Canal 1, 2, 3, 4) -30dB to +4dB
Rango de ganancia (auxiliar-entrada) -65dB to +18dB
Fusible 2 Amperios
Ancho 10-1/2” (265mm)
Largo 5-3/4” (146mm)
Altura 1-3/8” (35mm)
INTERFAZ SUMADORA ZXSUM8
Manual del propietario
RENDIMIENTO
Distribuidor autorizado de KICKER:
Fecha de compra:
Nota: Para obtener el
mejor rendimiento de sus
nuevos amplificadores
KICKER, le recomendamos
que use accesorios
y cableado KICKER
auténticos.
El ZXSUM8 es una interfaz única con la capacidad de suma (o mezcla) de múltiples señales de alto nivel,
junto a un solo de bajo nivel de salida RCA. El ZXSUM8 simplifica en gran medida la actualización o adición
de un amplificador (o amplificadores) a su unidad de fábrica de origen. Los canales 1–4 se pueden cambiar
internamente de forma independiente para funcionar como convertidores de salida estéreo de línea (LOC) en
lugar de la función de síntesis.
Características
• 4 entradas estéreo de nivel de bocina
• 4 salidas RCA estéreo de nivel de línea
• 1 entrada RCA estéreo auxiliar
• Balancea los niveles de múltiples fuentes de nivel de bocina
• Añade hasta cuatro pares estéreo de nivel de bocina a una sola salida RCA estéreo de nivel bajo
• Cada canal estéreo es capaz de añadir y de realizar la conversión de salida de línea, con conmutación
interna
• Integra medios portátiles directamente al amplificador utilizando el control de entrada auxiliar y de nivel
2010 ZXSUM8 RevC.indd 92010 ZXSUM8 RevC.indd 9 12/28/2009 11:19:06 AM12/28/2009 11:19:06 AM

10 ZXSUM8
POWER MAXIMUM CONNECTED
TO CHANNEL 1
CHANNEL 4 LEVEL
– + – +
RIGHT LEFT
CHANNEL 4 INPUT
CH4
R L
CH3
R L
CH2
R L
CH1
R L
AUX
R L
2A FUSE
GND
+12V
REMOTE IN
REMOTE OUT
CHANNEL 3 LEVEL
– + – +
RIGHT LEFT
CHANNEL 3 INPUT
CHANNEL 2 LEVEL
– + – +
RIGHT LEFT
CHANNEL 2 INPUT
CHANNEL 1 LEVEL
– + – +
RIGHT LEFT
CHANNEL 1 INPUT
CHANNEL 4
REMOTE
AUX LEVEL
CONNECTED
TO CHANNEL 1
CONNECTED
TO CHANNEL 1

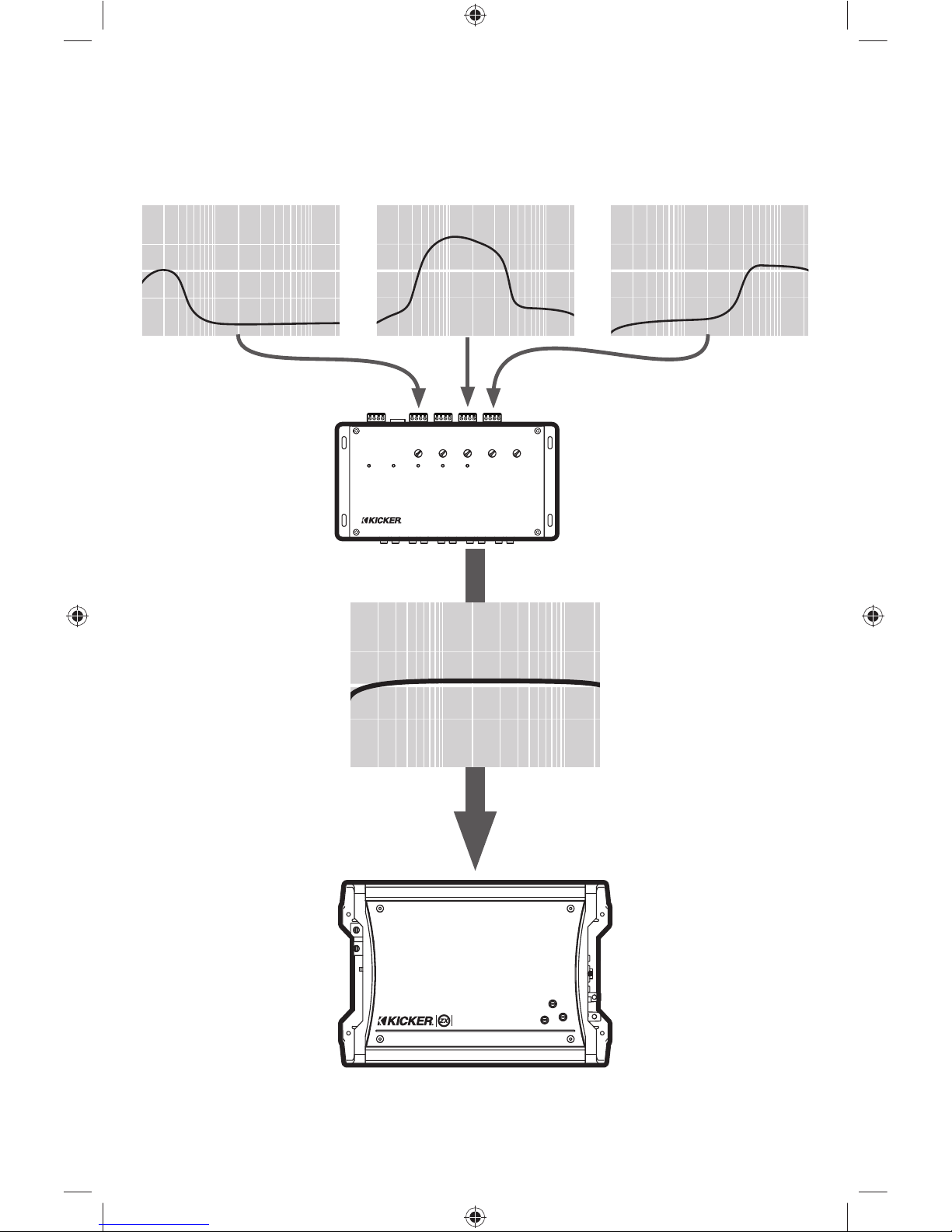

las salidas de altavoces de la sistema de audio de fábrica
[respuesta de frecuencias]*
Canal de SUBWOOFER
KICKER ZXSUM8
La Salida de Bajo
Nivel es Mixta y
Equilibrada
AMPLIFICADOR
Canal de MEDIO Canal de TWEETER
* Su sistema de sonido puede tener similares (pero no totalmente idénticos) de rendimiento.
ZXSUM8 EJEMPLO FUNCIONAL
2010 ZXSUM8 RevC.indd 102010 ZXSUM8 RevC.indd 10 12/28/2009 11:19:06 AM12/28/2009 11:19:06 AM

11
CONFIGURACIÓN
Selectores de Modo Interno : Cambia el modo de canal 2–4 entre sumando y de línea de salida de
conversión (LOC) de mover de un tirón los interruptores internos. Retire la tapa de la ZXSUM8 de acceso.
Utilice el modo LOC para convertir la entrada de un canal de alto nivel (nivel del altavoz) a una señal de bajo nivel
adecuado para la conexión a un amplificador.
Utilice el modo de SUMA+LOC para mezclar el canal en cuestión con el Canal 1. La señal mezclada aparece
en la salida del canal 1 a bajo nivel adecuado para la conexión a un amplificador. La señal original del canal es
también pasa a través de su salida correspondiente a bajo nivel.
CH4 CH3 CH2
selectores
de modo
entradas
salidas RCA
puente de
aislamiento de
tierra
aislados
tierra
200 Ω
modo LOC
modo SUMA+LOC
Si se escuchan ruidos después de instalar el ZXSUM8,
intente ajustar el puente de aislamiento de tierra a la posición
que proporciona la menor cantidad de ruido.
ZXSUM8
la tapa se quita
2010 ZXSUM8 RevC.indd 112010 ZXSUM8 RevC.indd 11 12/28/2009 11:19:07 AM12/28/2009 11:19:07 AM

12 ZXSUM8
INSTALACIÓN
señales de
audio de alto
nivel
+12V
tierra
entrada remota
salida remota
ZXSUM8 entradas de audioZXSUM8 potencia de entrada
X 4
sistema de audio de fábrica /
amplificador de fábrica
Suma de 8 canales con un
amplificador de gama completa
y un amplificador de subwoofer
entrada
y salida
remota
portable
media player
ZXSUM8
remota
CH1
salida
CH4
salida
ZXSUM8
amplificador
de subwoofer
amplificador de gama completa
ZXSUM8
configuración de los
selectores internos
canal de subwoofer
canal de tweeter
canal de medio
canal de
media-baja
conexión
a tierra
+12V
Uso de calibre 18 o mayor de alambre
para estos cuatro conexiones.
R–
L–R+
L+
2010 ZXSUM8 RevC.indd 122010 ZXSUM8 RevC.indd 12 12/28/2009 11:19:07 AM12/28/2009 11:19:07 AM

13
sistema de audio de fábrica /
amplificador de fábrica
portable
media player
ZXSUM8
remota
CH1
salida
ZXSUM8
configuración de los
selectores internos
canal de subwoofer
canal de tweeter
canal de medio

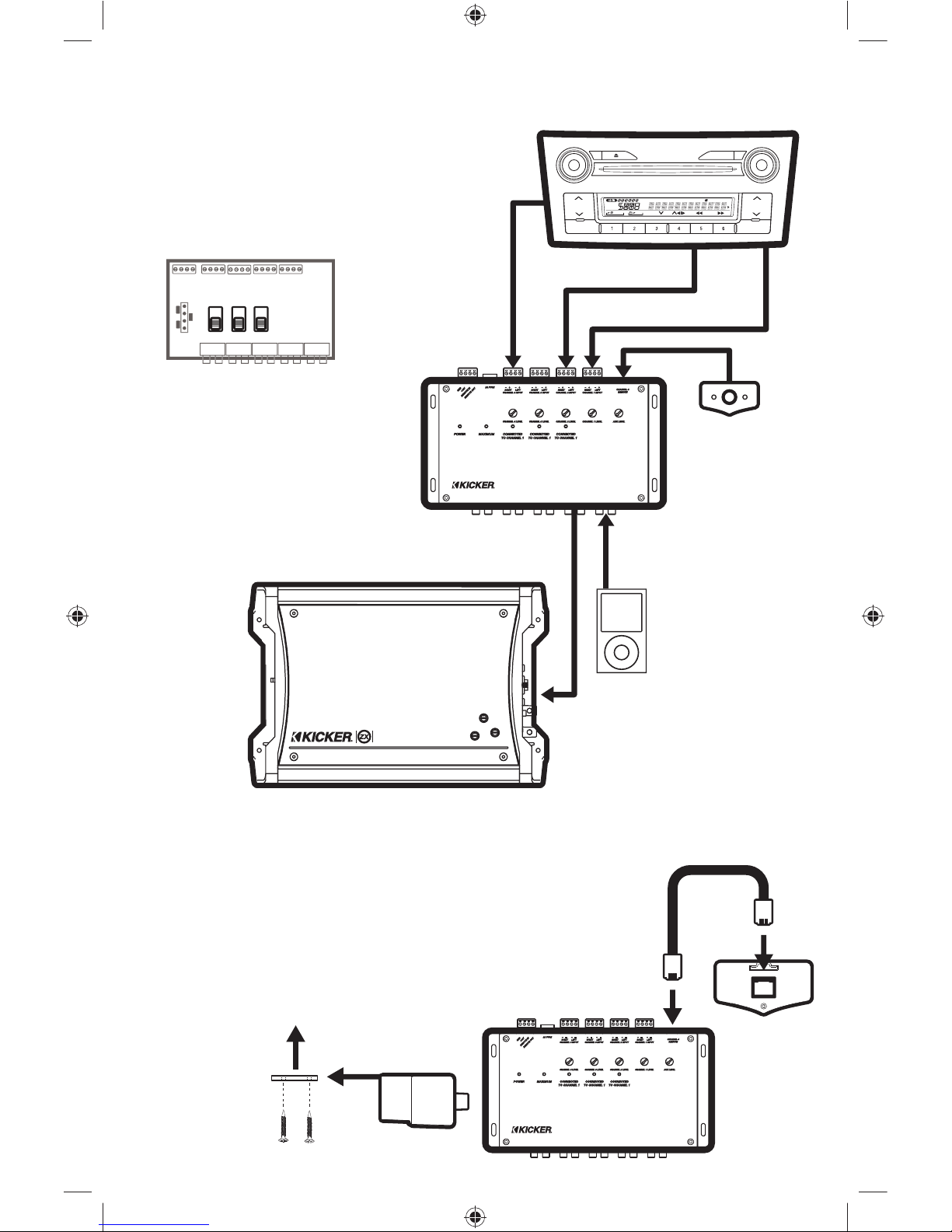

Suma de 6 canales con un
amplificador de gama completa
ZXSUM8
ZXSUM8 Control Remoto Instalación
1. monte el soporte
de metal
2. deslice el
alojamiento hasta
que encaje en el
soporte de metal
vista desde
atrás
amplificador de
gama completa
2010 ZXSUM8 RevC.indd 132010 ZXSUM8 RevC.indd 13 12/28/2009 11:19:09 AM12/28/2009 11:19:09 AM

14 ZXSUM8
FUNCIONAMIENTO
LED Máximo: Este LED se ilumina cuando el nivel de señal es ligeramente por debajo del corte. Cuando los
niveles de entrada ZXSUM8 están ajustados correctamente, este LED parpadeará cuando el sistema de sonido
está funcionando a todo volumen
LED Suma Canal: Este LED se ilumina cuando el canal correspondiente se suma al canal 1. Ver la sección de
CONFIGURACIÓN para más detalles.
Ajuste del Nivel: A su vez la ganancia en sus amplificadores al ajuste más bajo y desconectarlos del ZXSUM8.
Dé vuelta a su sistema de audio a aproximadamente 3 / 4 de volumen. Ajuste el nivel de los controles sobre el
ZXSUM8 hasta que el LED máximo parpadea. Dé vuelta a su sistema de audio a un volumen mínimo. Vuelva a
conectar sus amplificadores y poner a prueba su sistema. Si lo desea, para reajustar los niveles de la ZXSUM8
a gusto.
Encendido a Distancia: Conecte la vuelta a distancia sobre el plomo de su sistema de audio a la terminal
REMOTE IN en el conector de alimentación. Si una vez a distancia sobre el plomo no está disponible, el Canal
1 detectará DC offset y gire el ZXSUM8 automáticamente. El giro a distancia en señal puede ser encadenado
desde la terminal REMOTE OUT hasta el desvío de la conexión del amplificador. Uso de calibre 18 o mayor de
alambre.
LOC de 8 Canales
de señal de bajo nivel
conectar a los
amplificadores
sistema de audio de fábrica /
amplificador de fábrica
portable
media player
ZXSUM8
remota
canal de subwoofer
canal de tweeter
canal de medio
canal de
media-baja
ZXSUM8
configuración de los
selectores internos
2010 ZXSUM8 RevC.indd 142010 ZXSUM8 RevC.indd 14 12/28/2009 11:19:10 AM12/28/2009 11:19:10 AM

15
Canal 3 Sentido de la señal: Si no hay señal en la entrada del Canal 4, la señal conectada a la entrada de
Canal 3 se pasa a los del Canal 3 y Canal 4 salidas.
ZXSUM8 Control Remoto: De forma
predeterminada, el control remoto permite
controlar el nivel de la producción de Canal
4. Como se muestra en los diagramas de
instalación, se recomienda utilizar siempre
el Canal 4 como su canal de subwoofer de
modo que usted puede controlar el nivel de
graves, con este mando a distancia. Cuando
se oprime el selector AUX-IN del LED auxiliar
se ilumina, y la fuente ZXSUM8 pasará de
las entradas de alto nivel a la auxiliar-entrada
(RCA).
+12V/tierra/
encendido a distancia
entrada y salida
nivel de canal
salidas de bajo nivel (RCA)
LED de
alimentación
LED máximo
LED suma
canal
2A fusible
auxiliar-entrada (RCA)
entradas de alto nivel entrada
remota
ZXSUM8
AUX-IN
OFF
ON
011
AUX-IN
CHANNEL 4
OUTPUT
POWER MAXIMUM CONNECTED
TO CHANNEL 1
CHANNEL 4 LEVEL
– + – +
RIGHT LEFT
CHANNEL 4 INPUT
CH4
R L
CH3
R L
CH2
R L
CH1
R L
AUX
R L
2A FUSE
GND
+12V
REMOTE IN
REMOTE OUT
CHANNEL 3 LEVEL
– + – +
RIGHT LEFT
CHANNEL 3 INPUT
CHANNEL 2 LEVEL
– + – +
RIGHT LEFT
CHANNEL 2 INPUT
CHANNEL 1 LEVEL
– + – +
RIGHT LEFT
CHANNEL 1 INPUT
CHANNEL 4
REMOTE
AUX LEVEL
CONNECTED
TO CHANNEL 1
CONNECTED
TO CHANNEL 1
Canal 4
botón de nivel remoto
selector de auxiliar-
entrada
LED auxiliar-entrada
2010 ZXSUM8 RevC.indd 152010 ZXSUM8 RevC.indd 15 12/28/2009 11:19:11 AM12/28/2009 11:19:11 AM

16 ZXSUM8
ZXSUM8 SUMMING MIXER
Benutzerhandbuch
LEISTUNG
Autorisierter KICKER-Händler:
Kaufdatum:
Max. Eingangsspannung 40V RMS
Max. Aux-Eingangsspannung 40V RMS
Max. Ausgangsspannung (Kanal 1–3) 9V RMS
Max. Ausgangsspannung (Kanal 4) 6V RMS
Rauschabstand (Kanal 1–3) 90dB (ref. 1V)
Rauschabstand (Kanal 4) 90dB (ref. 1V < 200Hz)
Remote-Dämpfungsbereich 0dB to -27dB
Frequenzgang +0 / -1 20Hz–22kHz
Verstärkung (Kanal 1, 2, 3, 4) -30dB to +4dB
Verstärkung (Aux-Eingang) -65dB to +18dB
Sicherung 2 Ampere
Breite 10-1/2” (265mm)
Tiefe 5-3/4” (146mm)
Höhe 1-3/8” (35mm)
Hinweis: Um das
Maximum aus Ihrem
neuen KICKER-Verstärker
herauszuholen, sollten Sie
echtes KICKER-Zubehör
und KICKER-Kabel
verwenden.
Die ZXSUM8 hat die Fähigkeit, sum (oder Mix) mehrere hohe Signale an einen einzigen, niedrigen Niveau Cinch-
Ausgang. Die ZXSUM8 vereinfacht die Aktualisierung oder das Hinzufügen eines Verstärkers (oder Verstärker) an
Ihrem Werk Source-Unit. Kanäle 1–4 können unabhängig voneinander geschaltet werden, um als Stereo-Line-
Ausgang Wandler (LOC) anstelle der Funktion Summieren.
Merkmale
• 4 Stereo-Hochpegeleingänge
• 4 Line-Level-Stereoausgänge (RCA)
• 1 Stereo-Aux-Eingang (RCA)
• Balance-Regler für verschiedene Hochpegelquellen
• Führt bis zu vier Paar Stereo-Hochpegelbuchsen auf einen einzigen Low-Level-Stereoausgang (RCA)
zusammen
• Jeder Stereokanal kann zusammenführen und in Line-Output umwandeln; das Umschalten erfolgt intern
• Verbindet tragbare Medien direkt mit dem Verstärker mittels Aux-In und Pegelregelung
2010 ZXSUM8 RevC.indd 162010 ZXSUM8 RevC.indd 16 12/28/2009 11:19:11 AM12/28/2009 11:19:11 AM

17
POWER MAXIMUM CONNECTED
TO CHANNEL 1
CHANNEL 4 LEVEL
– + – +
RIGHT LEFT
CHANNEL 4 INPUT
CH4
R L
CH3
R L
CH2
R L
CH1
R L
AUX
R L
2A FUSE
GND
+12V
REMOTE IN
REMOTE OUT
CHANNEL 3 LEVEL
– + – +
RIGHT LEFT
CHANNEL 3 INPUT
CHANNEL 2 LEVEL
– + – +
RIGHT LEFT
CHANNEL 2 INPUT
CHANNEL 1 LEVEL
– + – +
RIGHT LEFT
CHANNEL 1 INPUT
CHANNEL 4
REMOTE
AUX LEVEL
CONNECTED
TO CHANNEL 1
CONNECTED
TO CHANNEL 1
Frequenzgang von OEM-Source-Unit Lautsprecherausgänge*
SUBWOOFER-Kanal
KICKER ZXSUM8
Zusammengefasst
und Ausgewogene
Low-Level-Ausgang
VERSTÄRKER
MITTE-Kanal HOCHTÖNER-Kanal
* Ihre Quelle Gerät kann ähnlich, aber nicht völlig identisch, Leistung.
ZXSUM8 FUNKTIONSBEISPIEL
2010 ZXSUM8 RevC.indd 172010 ZXSUM8 RevC.indd 17 12/28/2009 11:19:11 AM12/28/2009 11:19:11 AM

18 ZXSUM8
KONFIGURATION
Internal-Modus Schalter: Ändern Sie den Modus für Kanal zwischen 2-4 Addition und Line-Output-
Konvertierung (LOC) durch Spiegelung der internen Schaltern. Entfernen Sie die Abdeckung des ZXSUM8 für
den Zugang.
Verwenden Sie LOC-Modus zu einem Kanal-Eingang von High-Level-Konvertierung (Lautsprecher-Ebene), um
eine Low-Level-Signal geeignet für den Anschluss an einen Verstärker.
SUM+LOC-Modus auf eine Mischung aus dem Kanal in Frage, mit Kanal 1. Die Mixed-Signal auf dem Kanal
1 Ausgang auf Low-Level geeignet für den Anschluss an einen Verstärker. Der Kanal ursprüngliche Signal wird
auch durch ihre entsprechenden Ausgang auf low-level übergeben.
CH4 CH3 CH2
Modus-
Schalter
Eingänge
RCA-Ausgänge
Boden
isoliert
isoliert
Masse
200 Ω
LOC-Modus
SUM+LOC-Modus
Wenn Sie bei Rauschen nach der Installation des ZXSUM8,
versuchen Sie, die Anpassung der Boden isoliert Jumper auf
die Position, dass die wenigsten Störungen bietet.
ZXSUM8
mit Abdeckung entfernt
2010 ZXSUM8 RevC.indd 182010 ZXSUM8 RevC.indd 18 12/28/2009 11:19:12 AM12/28/2009 11:19:12 AM

19
INSTALLATION
+12V
Masse
Fernbedienung-Eingang
Fernbedienung-Ausgang
ZXSUM8 Leistungsaufnahme
eingebauten-Radio /
eingebauten-Verstärker
8-Kanal-Summierung mit
Full-Range-Verstärker und
Subwoofer-Verstärker
Fernbedienung-
Eingang und-Ausgang
portablen
Media-Player
ZXSUM8
Fernbedienung
CH1
ausgang
CH4
ausgang
ZXSUM8
Subwoofer-
Verstärker
Voller Klang
Verstärker
ZXSUM8 internen
Switch-Einstellungen
Subwoofer-Kanal
Hochtöner-Kanal
Mitte-Kanal
Mitte-Bass-
Kanal
Masse
+12V
Verwenden Sie 18 Gauge oder größer
Draht für diese vier Verbindungen.
Sprecher-
Level-Audio-
Signale
ZXSUM8 Audio-Eingänge
X 4
R–
L–R+
L+
2010 ZXSUM8 RevC.indd 192010 ZXSUM8 RevC.indd 19 12/28/2009 11:19:12 AM12/28/2009 11:19:12 AM

20 ZXSUM8

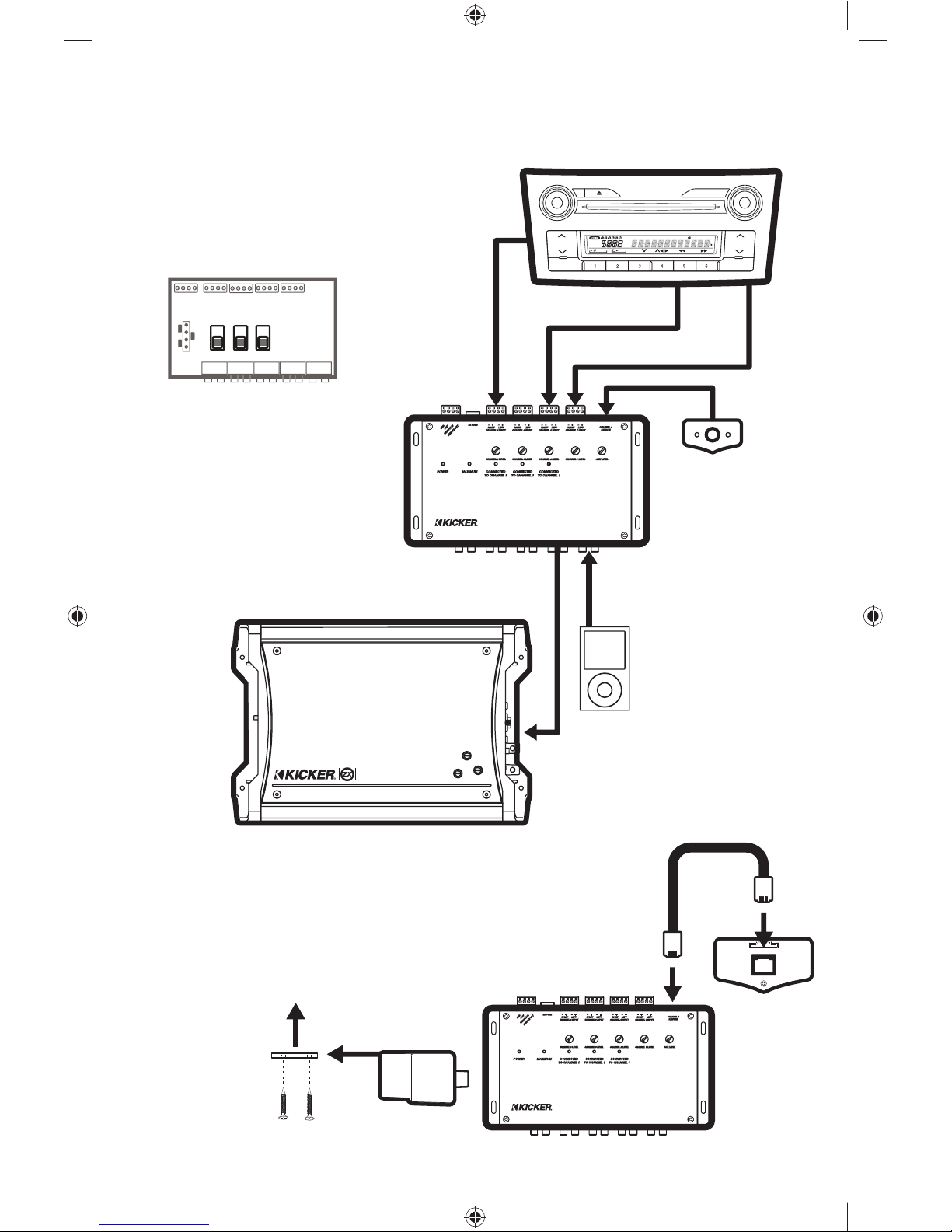

6-Kanal-Summierung mit
Voller Klang Verstärker
ZXSUM8
ZXSUM8 Fernbedienung Installation
1. Metallhalterung
befestigen
2. Schieben Sie das
Gehäuse ein, bis es
in der Metallhalterung
einrastet.
Rückansicht
eingebauten-Radio /
eingebauten-Verstärker
portablen
Media-Player
ZXSUM8
Fernbedienung
CH1
ausgang
Voller Klang
Verstärker
ZXSUM8 internen
Switch-Einstellungen
Subwoofer-Kanal
Hochtöner-Kanal
Mitte-Kanal
2010 ZXSUM8 RevC.indd 202010 ZXSUM8 RevC.indd 20 12/28/2009 11:19:14 AM12/28/2009 11:19:14 AM
