Kicker 8L7 User manual

Owner’s Manual | English
Manual del Propietario | Español
L7 ALTAVOZ PARA SONIDOS GRAVES
Benutzerhandbuch | Deutsch
L7 TIEFTÖNER
Manuel d’utilisation | Française
L7 HAUT-PARLEUR D’EXTRÊMES GRAVES
Q-CLASS
8L7 | 10L7 | 12L7 | 15L7
SUBWOOFERS
™
2015 L7 Subwoofers Manual Rev G.indd 12015 L7 Subwoofers Manual Rev G.indd 1 11/6/2014 9:25:50 AM11/6/2014 9:25:50 AM

SPECIFICATIONS
L7 SUBWOOFER OWNER’S MANUAL
Authorized KICKER Dealer:
Purchase Date:
Speaker Model Number:
Speaker Serial Number:
Model 8L7 10L7 12L7 15L7
Rated Impedance [Ω] 2 or 4 2 or 4 2 or 4 2 or 4
Fs [Hz] 47.2 37.5 34 26.3
Sensitivity [1W, 1m] 82.4 85.9 86.9 88.6
Qts 0.735 0.507 0.539 0.539
Qms 8.828 9.791 9.488 11.868
Qes 0.802 0.535 0.571 0.565
Re [Ω] 6.6 7.9 6.8 7
Vas [ft³, L] .322, 9.127 1, 28.32 1.92, 54.274 5.263, 149.048
Continuous Power Handling [Watts RMS] 500 750 900 1200
Outer Frame Dimension [in, cm] 8-13/16, 22.4 10-11/16, 27.2 12-9/16, 32 15-5/8, 39.6
Mounting Depth [in, cm] 5-7/16, 13.8 6-7/8, 17.5 7-7/8, 20 9 3/8, 23.9
Mounting Cutout [in, cm] 7-1/4, 18.4 9-5/16, 23.7 11-1/16, 28.1 13-3/4, 34.9
Frequency Response [Hz] 28 - 100 24 - 100 20 - 100 18 - 100
8L7 | 10L7 | 12L7 | 15L7Models:
Note: All specifications and performance figures are subject to change. Please visit
www.kicker.com for the most current information. To get the best performance from your new
KICKER Subwoofer, we recommend using genuine KICKER Accessories and Wiring. Please allow
two weeks of break-in time for the subwoofer to reach optimum performance.
Sound Check: Poor bass response? Check the system phasing by reversing the positive and
negative speaker connections on the subwoofer. If the bass improves, then the subwoofer was
out of phase in reference to the rest of the audio system.
2015 L7 Subwoofers Manual Rev G.indd 22015 L7 Subwoofers Manual Rev G.indd 2 11/6/2014 9:25:57 AM11/6/2014 9:25:57 AM

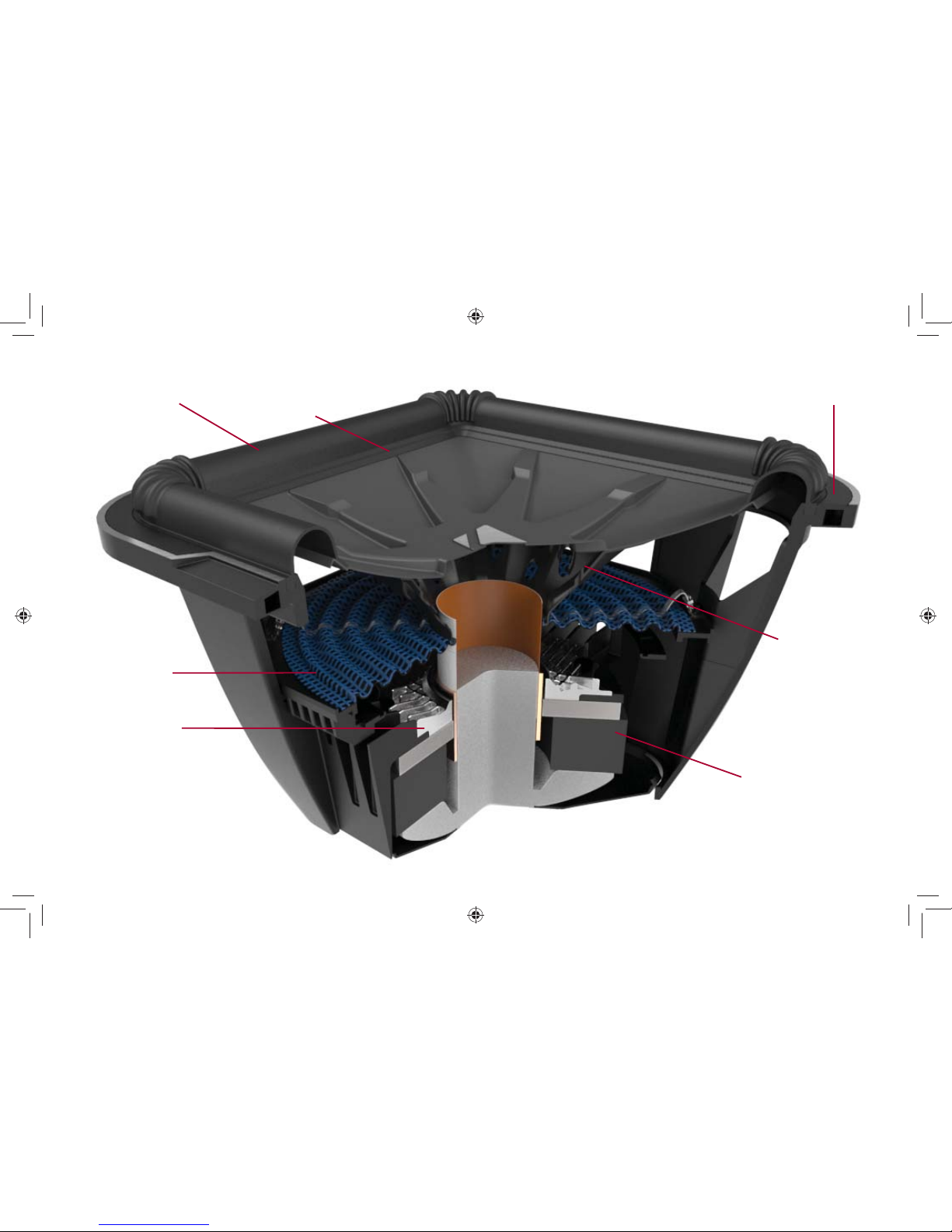

Variable Cross-Section Elastomeric
Surrounds (Increased Excursion)
Blue-Lace™Spider for
Improved Control & Durability
Finned Aluminum Heat
Sinks Around Voice Coil for
Greater Heat Dissipation
FEA Optimized Motor
Structures for Increased
Power Handling
Laser-Etched
Polymer Components
for Improved Bond
Stitched Surround & Cone
for Maximum Bond Strength
Mounting Hardware Covers
for a Clean, Finished Installation
US Patent – www.kicker.com
2015 L7 Subwoofers Manual Rev G.indd 32015 L7 Subwoofers Manual Rev G.indd 3 11/6/2014 9:25:57 AM11/6/2014 9:25:57 AM

Use the push terminals to wire your subwoofer in series or parallel.
L7 subwoofers are available with dual 2 (ohm) or dual 4 voice coils. Both
coils must be connected to a source of amplification. The dual 2 woofer
will generate a 1 load if the coils are wired in parallel or a 4 load in series.
The dual 4 woofer will provide a 2 load wired in parallel or 8 load wired
in series. The terminals with the white dots are for the first voice coil. The
terminals with solid-red and solid-black markings are for the second voice coil.
coil 1+coil 2+coil 2-coil 1-
WIRING
Paralleled Wiring Series Wiring
Dual 2 Voice Coils = 1 Load
Dual 4 Voice Coils = 2 Load
Dual 2 Voice Coils = 4 Load
Dual 4 Voice Coils = 8 Load
amplifier +
amplifier +
amplifier -
amplifier -
Pro Tip: With a KICKER IQ amplifier, a pair of KICKER QS
speakers, and a few KICKER cables, you’re looking at a full
system upgrade that will dominate! KICKER amplifiers and
accessories make it easy to upgrade with your existing or
stock source unit. Ask your dealer about KICKER amplifiers
and speaker upgrades to complete your system!
2015 L7 Subwoofers Manual Rev G.indd 42015 L7 Subwoofers Manual Rev G.indd 4 11/6/2014 9:25:57 AM11/6/2014 9:25:57 AM

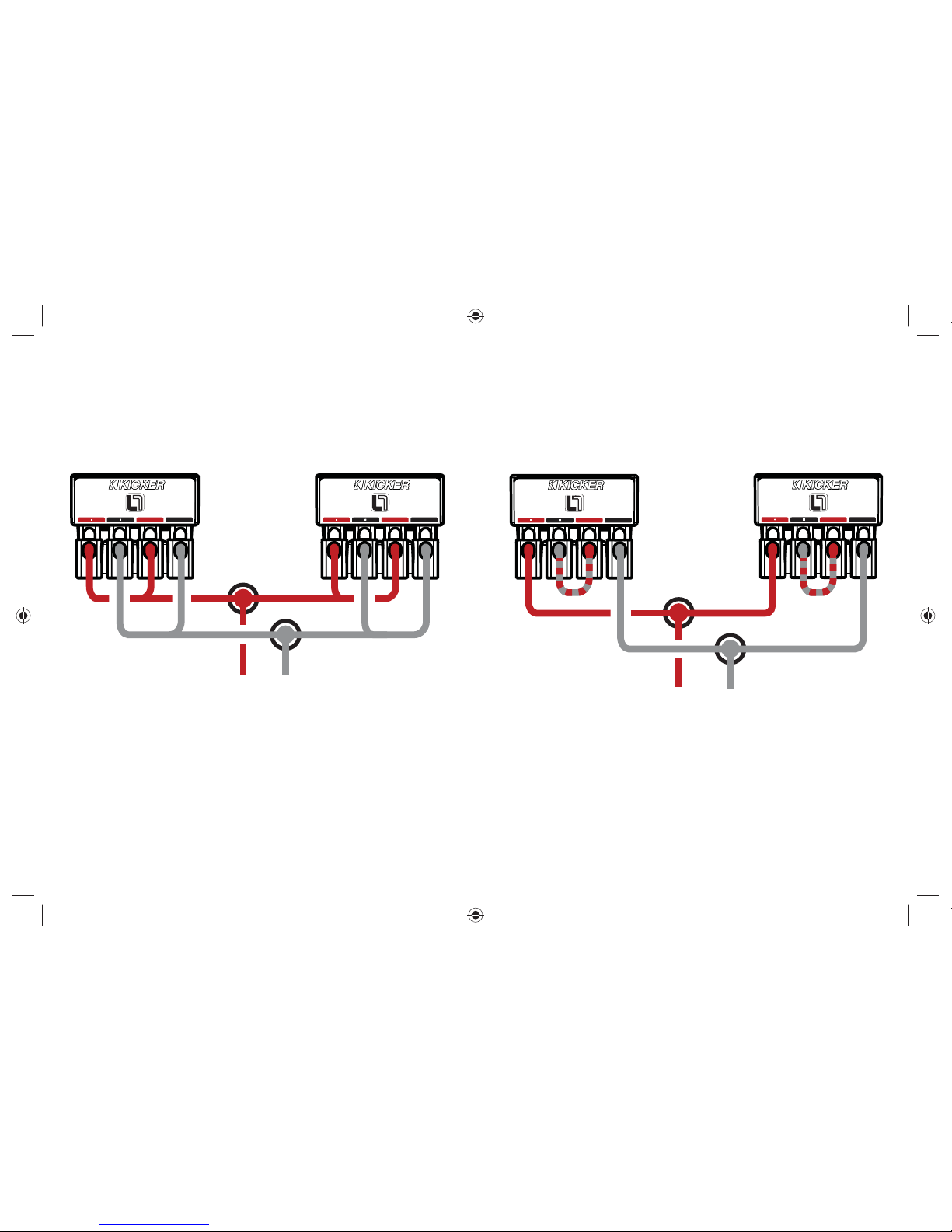

Series Voice Coils, Woofers in Parallel
Paralleled Voice Coils, Woofers in Parallel
Dual 2 Voice Coils in Dual Subwoofer Configuration = 2 Load
Dual 4 Voice Coils in Dual Subwoofer Configuration = 4 Load
Dual 2 Voice Coils in Dual Subwoofer configuration = 0.5 Load
Dual 4 Voice Coils in Dual Subwoofer configuration = 1 Load
amplifier +amplifier +
amplifier -amplifier -
WARNING: If you are using multiple subwoofers that are wired in series to one another, each subwoofer must be in a separate chamber. If not, the
subwoofers could become damaged, resulting in loss of warranty.
2015 L7 Subwoofers Manual Rev G.indd 52015 L7 Subwoofers Manual Rev G.indd 5 11/6/2014 9:25:57 AM11/6/2014 9:25:57 AM

SEALED ENCLOSURE APPLICATIONS
The L7 generates more sound pressure than an equivalently-sized round speaker and excels when used in the recommended sealed boxes. These sealed enclosure
designs give the smoothest response with increased energy at the lowest frequencies, 20Hz–30Hz. These designs deliver massive amounts of highly-accurate bass
and can be driven with punishing levels of amplifier power. The high performance suspension system can operate in a larger sealed enclosure. This maximum enclosure
volume application is ideal for ultra sound quality installations. The maximum enclosure generates a very flat response curve and superbly extends the sub-bass
response.
L7 woofers perform well in any size sealed enclosure between the minimum and maximum volume recommendations. These systems will exhibit benefits of both designs:
Minimum produces high-impact bass, and maximum generates low bass frequency protraction. Overall, the system will sound more like the recommended enclosure
design it is closest to in enclosure volume. These enclosure recommendations have been calculated with the airspace inside the enclosure and include the displacement
of the woofer. All sealed-enclosure airspace should be filled to 50% loose poly-fil (polyester fiberfill) stuffing. Do not make the airspace greater than the maximum
enclosure volume recommendation.
Model Box Volume [ft³, L] Panel A [in, cm] Panel B [in, cm] Panel C [in, cm]
8L7 .4 (11.33) 11x11, 27.9x27.9 11x7.75, 27.9x19.69 9.5x7.75, 24.13x19.69
10L7 .8 (22.65) 13.5X13.5, 34.3X34.3 13.5x9.5, 34.3x24.13 12x9.5, 30.5x24.13
12L7 1 (28.32) 13.5X13.5, 34.3X34.3 13.5x12, 34.3x30.5 12x12, 30.5x30.5
15L7 1.75 (49.56) 16.5x16.5, 42x42 16.5x13.5, 42x34.3 15X13.5, 38.1X34.3
Model Volume ft3(L) Power Handling
8L7 .4 (11.33) 500W RMS
10L7 .8 (22.65) 750W RMS
12L7 1 (28.32) 900W RMS
15L7 1.75 (49.56) 1200W RMS
Model Volume ft3(L) Power Handling
8L7 .75 (21.24) 500W RMS
10L7 1.25 (35.4) 750W RMS
12L7 2 (56.64) 900W RMS
15L7 6 (169.9) 1200W RMS
Panel Dimensions for Minimum Sealed Enclosures using 3/4” (1.9cm) thick MDF
Minimum Sealed Maximum Sealed
B
A
C
2015 L7 Subwoofers Manual Rev G.indd 62015 L7 Subwoofers Manual Rev G.indd 6 11/6/2014 9:25:57 AM11/6/2014 9:25:57 AM

BOX BUILDING NOTES
Use 3/4” (1.9cm) or thicker MDF (medium density fiberboard) and seal the joints with silicone. Use the “template” inside your L7’s shipping carton to mark the mounting
hole, then cut directly on the line. See Figure 1.
These designs need internal bracing. Add triangular bracing between each of the larger unsupported panels. See Figure 2.
VENTED ENCLOSURE APPLICATIONS
These boxes are the enclosure of choice for outrageous bass, so if space is not a problem and you want to get the most from your L7, try one of these vented designs.
L7 subwoofers will handle massive amounts of power in any of the recommended enclosures, minimum or maximum. The smaller enclosures are best for use in
limited-space applications. The larger recommended enclosures will yield slightly more bass at the lowest frequencies.
The vented minimum design increases bass efficiency and fits in many space-limited applications. Although it is the smallest recommended vented enclosure, the output
from 30Hz–80Hz will be considerably higher than that of a sealed box. The maximum vented design has even more output in this frequency band. The maximum vented
enclosure is the largest and most efficient design.
Vented Compact 8L7 10L7 12L7 15L7
Box Volume, ft³ (L) + port displacement .66 (18.69) 1.25 (35.4) 1.75 (49.6) 3.0 (85)
Port Opening Size, in x in (cm x cm) 1.5x9.5 (3.8x24) 2.5x11.25 (6.4x29) 2.5x13.25 (6.4x34) 2.5x16.25 (6.4x41)
Port Length, in (cm) 19.25 (49) 19.75 (50) 22.5 (57) 19.5 (50)
Power Handling, RMS 500 750 900 1200
Vented SQ 8L7 10L7 12L7 15L7
Box Volume, ft³ (L) + port displacement 1 (28.32) 2.25 (63.7) 3.25 (92) 6.0 (170)
Port Opening Size, in x in (cm x cm) 2x9.5 (5.1x24) 3x11.25 (7.6x29) 3x13.25 (7.6x34) 3.5x16.25 (8.9x41)
Port Length, in (cm) 21.25 (54) 18 (46) 14.5 (37) 13.75 (35)
Power Handling, RMS 500 750 900 1200
2015 L7 Subwoofers Manual Rev G.indd 72015 L7 Subwoofers Manual Rev G.indd 7 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

8L7
10L7
12L7
15L7
13 3/4”
(34.9 cm)
11 1/16”
(28.1 cm)
9 5/16”
(23.7 cm)
7 1/4”
(18.4 cm)
13 3/4”
(34.9 cm)
11 1/16”
(28.1 cm)
9 5/16”
(23.7 cm)
7 1/4”
(18.4 cm)

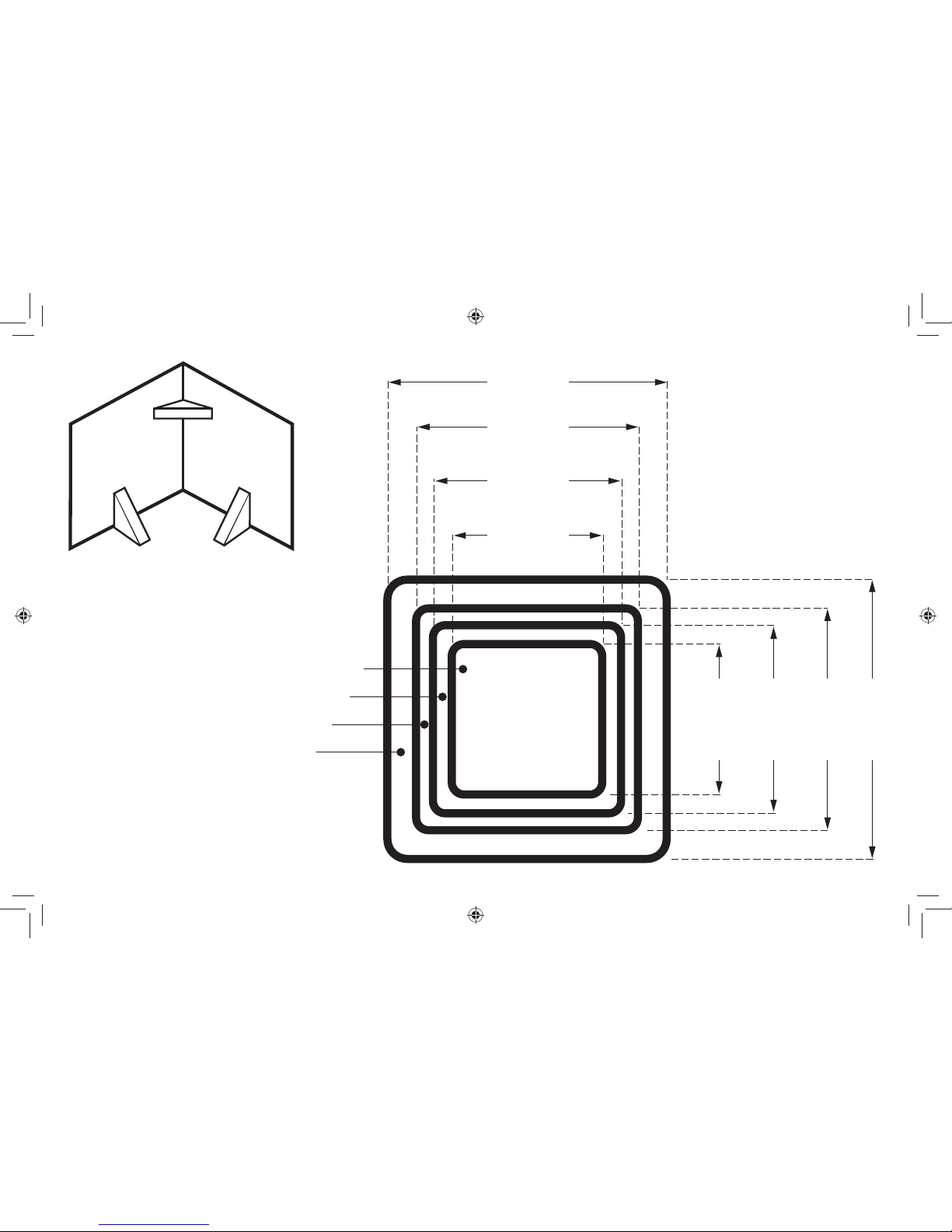

Figure 1
Cutout Dimensions
Corner Radius:
8L7 - 1.5” (38.1mm)
10L7 - 1.5” (38.1mm)
12L7 - 1.75” (44.5mm)
15L7 - 1.7” (43.2mm)
D
D
D
Figure 2
D = 3” x 3” for 12L7, 15L7
D = 2” x 2” for 8L7, 10L7
2015 L7 Subwoofers Manual Rev G.indd 82015 L7 Subwoofers Manual Rev G.indd 8 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

All the cubic feet (L) measurements in this manual include the displacement of the woofer. For the vented enclosures the displacement of the port must be calculated and
added to the internal volume of the final design. Use the outer dimensions of the vent and multiply “X x Y x Z”, and convert to cubic feet, for example the 12L7 vented
Compact design’s external vent dimensions are, using 3/4” (1.9cm) MDF:
[ (13.25” + 1.5” total MDF wall thickness) x (2.5” + 1.5” total MDF wall thickness) x 22.5”] x (1 ft3/ 1728 in3) = .77 ft3
Add this number to the internal volume of the enclosure. The 12L7 is:
1.75 ft3+ .77 ft3= 2.52 ft3.
Due to the necessary length of these vents, you may want to fold the vent along the bottom
and back walls. It will be impractical to use round vents for these designs. Do not install a vent
opening against a solid surface, such as an internal brace, back-panel or trunk wall, seat or
interior panel of your vehicle. The vent opening must remain unobstructed. Use the smallest
dimension of the rectangular vent as the minimum amount of space between the vent opening
and any solid surface to insure unrestricted airflow.
If you prefer an ultra-smooth bass response, you should loosely fill your L7 enclosure with poly-
fil stuffing. Vented designs will require covering the end of the port (located inside the box) with
grill cloth, chicken wire, or expanded metal to prevent the poly-fil from exiting the port. The use
of poly-fil will slightly decrease efficiency, but will deepen and extend the low frequency output.
For more advice on box building, refer to your Authorized Kicker Dealer, or click on the Support
tab on the Kicker homepage, www.kicker.com. Please e-mail [e-mail] or call
Technical Support at [phone] for specific or unanswered questions.
WARNING: KICKER products are capable of producing sound levels that can permanently
damage your hearing! Turning up a system to a level that has audible distortion is more damaging
to your ears than listening to an undistorted system at the same volume level. The threshold of pain
is always an indicator that the sound level is too loud and may permanently damage your hearing.
Please use common sense when controlling volume.
IMPORTANT SAFETY WARNING – PROLONGED CONTINUOUS OPERATION OF AN
AMPLIFIER IN A DISTORTED OR CLIPPED MANNER CAN CAUSE YOUR AUDIO
SYSTEM TO OVERHEAT, POSSIBLY CATCHING FIRE AND RESULTING IN SERIOUS
DAMAGE TO YOUR COMPONENTS AND/OR VEHICLE.
Y
X
Z
2015 L7 Subwoofers Manual Rev G.indd 92015 L7 Subwoofers Manual Rev G.indd 9 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

ESPECIFICACIONES
MANUAL DEL PROPIETARIO DE ALTAVOZ SUBWOOFER L7
Distribuidor autorizado de KICKER:
Fecha de compra:
Número de modelo del altavoz:
Número de serie del altavoz:
Modelo 8L7 10L7 12L7 15L7
Impedancia nominal [Ω] 2 ó 4 2 ó 4 2 ó 4 2 ó 4
Fs [Hz] 47.2 37.5 34 26.3
Sensibilidad [1W, 1m] 82.4 85.9 86.9 88.6
Qts 0.735 0.507 0.539 0.539
Qms 8.828 9.791 9.488 11.868
Qes 0.802 0.535 0.571 0.565
Re [Ω] 6.6 7.9 6.8 7
Vas [ft³, L] .322, 9.127 1, 28.32 1.92, 54.274 5.263, 149.048
Manejo de potencia continua [RMS vatios] 500 750 900 1200
Dimensión externa de bastidor [pul., cm] 8-13/16, 22.4 10-11/16, 27.2 12-9/16, 32 15-5/8, 39.6
Profundidad de instalación [pul., cm] 5-7/16, 13.8 6-7/8, 17.5 7-7/8, 20 9 3/8, 23.9
Recorte de instalación [pul., cm] 7-1/4, 18.4 9-5/16, 23.7 11-1/16, 28.1 13-3/4, 34.9
Respuesta de frecuencia [Hz] 28 - 100 24 - 100 20 - 100 18 - 100
8L7 | 10L7 | 12L7 | 15L7Modelos:
Nota: Todas las especificaciones y valores de rendimiento están sujetos a cambio. Visite
www.kicker.com para obtener la información más reciente. Para obtener el mejor rendimiento
de su nuevo altavoz Subwoofer de KICKER, le recomendamos usar accesorios y cableado
originales KICKER. Espere dos semanas de ajuste para que el altavoz Subwoofer alcance un
óptimo desempeño.
Verificación de sonido: ¿Pobre respuesta en baja frecuencia? Verifique la fase del sistema al
revertir las conexiones positiva y negativa del altavoz en el subwoofer. Si el bajo mejora, entonces
el subwoofer estaba fuera de fase en relación al resto del sistema de audio.
2015 L7 Subwoofers Manual Rev G.indd 102015 L7 Subwoofers Manual Rev G.indd 10 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

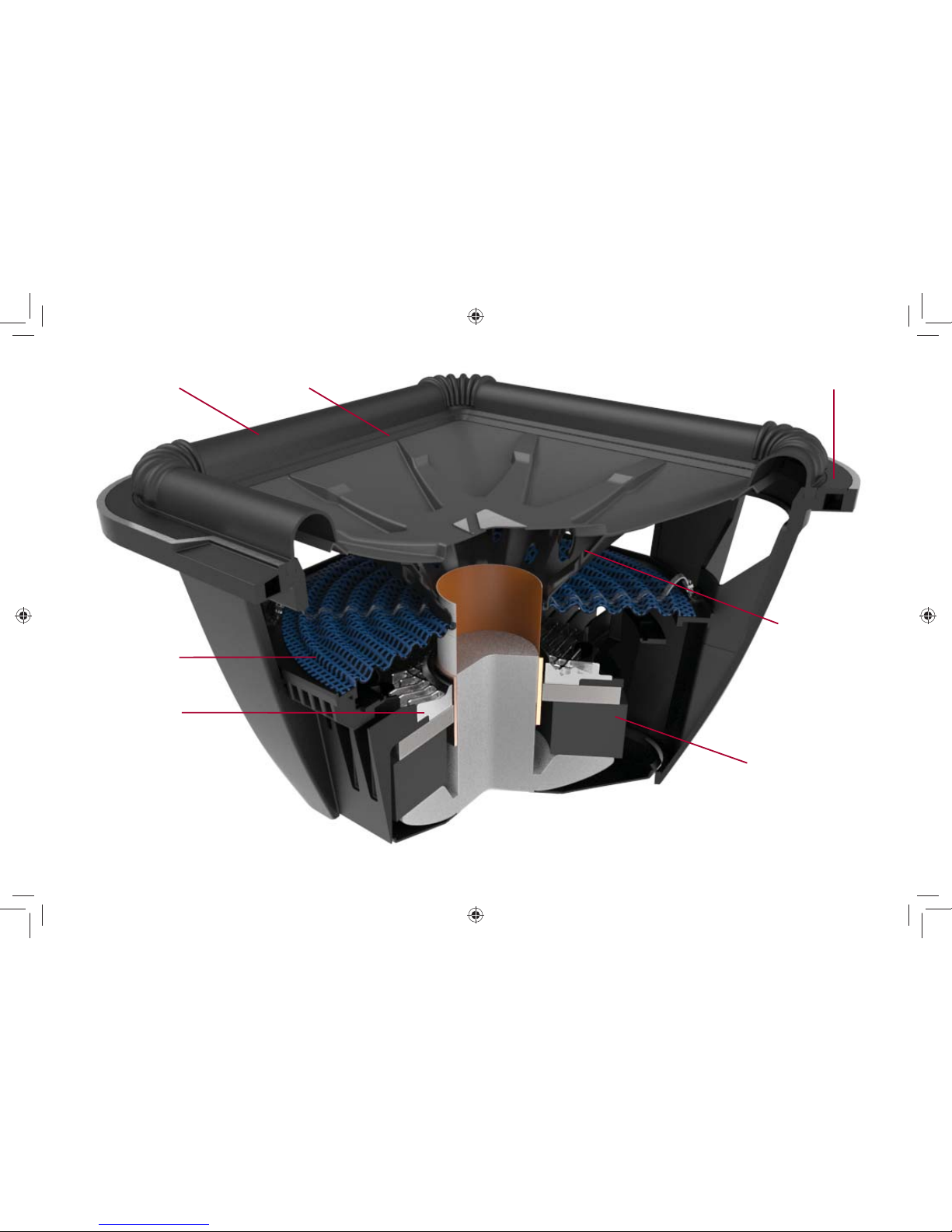

Material envolvente elastomérico
transversal variable (mayor variación)
Armazón Blue-Lace™
para un mejor control
y duración
Disipador térmico de
aluminio aletado alrededor
de la bobina de audio para
disipar aún más el calor Estructuras del motor FEA
optimizadas para un manejo
masivo de potencia
Componentes de
polímero grabados
con láser para una
mejor unión
Material envolvente y de cono
con costura para una máxima
resistencia de la unión
Cubiertas de hardware de montaje para
una instalación prolija y con acabado
Patente de EE. UU. – www.kicker.com
2015 L7 Subwoofers Manual Rev G.indd 112015 L7 Subwoofers Manual Rev G.indd 11 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

Utilice terminales tipo empuje para cablear su altavoz subwoofer en
series o en paralelo.
Los altavoces subwoofer L7 están disponibles con bobinas de audio doble
2 (ohm) o doble 4. Ambas bobinas deben estar conectadas a una fuente
de amplificación. El altavoz de baja frecuencia doble 2 generará una carga
de 1 si las bobinas están cableadas en paralelo, o una carga de 4 en
series. El altavoz de baja frecuencia doble 4 proporcionará una carga de 2
cableado en paralelo, o carga de 8 cableado en series. Las terminales con
puntos blancos, corresponden a la primera bobina de voz. Las terminales con
marcas rojas y negras sólidas corresponden a la segunda bobina de voz.
bobina 1+bobina 2+bobina 2-bobina 1-
CABLEADO
Cableado en paralelo Cableado en series
Bobinas de audio doble 2 = carga de 1
Bobinas de audio doble 4 = carga de 2
Bobinas de audio doble 2 = carga de 4
Bobinas de audio doble 4 = carga de 8
amplificador +
amplificador +
amplificador -
amplificador -
Consejo profesional: Con un amplificador KICKER IQ, un par de
altavoces KICKER QS y algunos cables KICKER, ¡observará una
actualización de todo el sistema que dominará! Los amplificadores
y accesorios KICKER simplifican la actualización de su unidad
de alimentación existente o en stock. ¡Pregunte a su distribuidor
sobre los amplificadores KICKER y las actualizaciones de
altavoces para completar su sistema!
2015 L7 Subwoofers Manual Rev G.indd 122015 L7 Subwoofers Manual Rev G.indd 12 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

Bobinas de audio en series, altavoces de baja frecuencia en paralelo
Bobinas de audio en paralelo, altavoces de baja frecuencia en paralelo
Bobinas de audio doble 2 en configuración doble del Subwoofer = carga de 2
Bobinas de audio doble 4 en configuración doble del Subwoofer = carga de 4
Bobinas de audio doble 2 en configuración doble del Subwoofer = carga de 0.5
Bobinas de audio doble 4 en configuración doble del Subwoofer = carga de 1
amplificador +amplificador +
amplificador -amplificador -
ADVERTENCIA: Si utiliza varios altavoces subwoofer que están conectados entre ellos con cableado en series, cada uno debe estar en una cámara por separado.
Caso contrario, los altavoces subwoofer pueden dañarse, lo que puede causar que pierda la garantía.
2015 L7 Subwoofers Manual Rev G.indd 132015 L7 Subwoofers Manual Rev G.indd 13 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

APLICACIONES PARA GABINETE CON SELLADO
El L7 genera más presión sonora que el altavoz redondo de tamaño similar, y se distingue cuando se utiliza en las cajas selladas recomendadas. Estos diseños de
gabinetes sellados proporcionan la respuesta más suave con energía aumentada a las frecuencias más bajas, de 20 a 30Hz. Estos diseños transmiten una cantidad
masiva de bajos de alta precisión, y se pueden lograr con altísimos niveles de potencia del amplificador. El sistema de suspensión de alto rendimiento puede funcionar
en un gabinete sellado más grande. La aplicación máxima de volumen del gabinete es ideal para las instalaciones de calidad ultrasonido. El gabinete máximo genera
una curva de respuesta más plana y amplifica la respuesta de subgraves de forma estupenda.
Los altavoces subwoofer L7 se desempeñan bien en cualquier gabinete sellado entre las recomendaciones de volumen mínimo y máximo. Estos sistemas exhibirán
beneficios de ambos diseños: el mínimo produce bajos de alto impacto, y el máximo genera prolongación de frecuencia de graves bajos. En general, el sistema sonará
más como el diseño de gabinete recomendado que se asemeje más en relación al volumen de gabinete. Estas recomendaciones de gabinetes han sido calculadas
con el espacio disponible dentro del gabinete e incluyen el desplazamiento del altavoz de baja frecuencia. Todo el espacio del gabinete sellado debe incluir un 50%
de relleno de polifil leve (fibra de relleno de poliéster). No permita que el espacio sea mayor que la recomendación de volumen máximo de gabinete.
Modelo Volumen pie3 (L) Panel A pul. (cm) Panel B pul. (cm) Panel C pul. (cm)
8L7 .4 (11.33) 11x11, 27.9x27.9 11x7.75, 27.9x19.69 9.5x7.75, 24.13x19.69
10L7 .8 (22.65) 13.5X13.5, 34.3X34.3 13.5x9.5, 34.3x24.13 12x9.5, 30.5x24.13
12L7 1 (28.32) 13.5X13.5, 34.3X34.3 13.5x12, 34.3x30.5 12x12, 30.5x30.5
15L7 1.75 (49.56) 16.5x16.5, 42x42 16.5x13.5, 42x34.3 15X13.5, 38.1X34.3
Modelo Volumen pie3 (L) Manejo de potencia
8L7 .4 (11.33) 500W RMS
10L7 .8 (22.65) 750W RMS
12L7 1 (28.32) 900W RMS
15L7 1.75 (49.56) 1200W RMS
Modelo Volumen pie3 (L) Manejo de potencia
8L7 .75 (21.24) 500W RMS
10L7 1.25 (35.4) 750W RMS
12L7 2 (56.64) 900W RMS
15L7 6 (169.9) 1200W RMS
Dimensiones del panel para los gabinetes con sellado mínimo usando MDF de 3/4” [1.9cm] de espesor:
Mínimo de sellado Máximo de sellado
B
A
C
2015 L7 Subwoofers Manual Rev G.indd 142015 L7 Subwoofers Manual Rev G.indd 14 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

NOTAS SOBRE EL ARMADO DE LA CAJA
Utilice MDF de 3/4” (1.9 cm) o más grueso (tablero de fibra de densidad media) y selle las uniones con silicona. Use la “plantilla” dentro de la caja de envío de su L7
para marcar el orificio de montaje, después corte directamente sobre la línea. Ver gráfico 1.
Estos diseños requieren sujeción interna. Agregue refuerzos triangulares entre cada uno de los paneles mayores no soportados. Ver gráfico 2.
APLICACIONES PARA GABINETE CON VENTILACIÓN
Estas cajas son el gabinete elegido para lograr graves excesivos; si el espacio no es un problema y desea aprovechar al máximo su L7, intente con uno de estos
diseños con ventilación. Los altavoces subwoofer L7 manejarán cantidades masivas de potencia en cualquiera de los gabinetes recomendados, ya sean mínimos
o máximos. Los gabinetes más pequeños son ideales para ser utilizados en aplicaciones con espacio limitado. Los gabinetes más grandes recomendados rendirán
un poco más de graves a las frecuencias más bajas.
El diseño mínimo con ventilación aumenta la eficiencia de los graves y se adapta en cualquier aplicación con espacio limitado. Aunque es el gabinete con ventilación
más pequeño recomendado, la salida de 30Hz–80Hz será mucho mayor que la de una caja sellada. El diseño máximo con ventilación cuenta incluso con una salida
superior en esta banda de frecuencia. El gabinete máximo con ventilación es el diseño más grande y más eficiente.
Compacto con ventilación 8L7 10L7 12L7 15L7
Volumen de caja, pie³ (L) + desplazamiento de puerto .66 (18.69) 1.25 (35.4) 1.75 (49.6) 3.0 (85)
Tamaño de abertura de puerto, pul. x pul. (cm x cm) 1.5x9.5 (3.8x24) 2.5x11.25 (6.4x29) 2.5x13.25 (6.4x34) 2.5x16.25 (6.4x41)
Longitud de puerto, pul. (cm) 19.25 (49) 19.75 (50) 22.5 (57) 19.5 (50)
Manejo de potencia, RMS 500 750 900 1200
SQ con ventilación 8L7 10L7 12L7 15L7
Volumen de caja, pie³ (L) + desplazamiento de puerto 1 (28.32) 2.25 (63.7) 3.25 (92) 6.0 (170)
Tamaño de abertura de puerto, pul. x pul. (cm x cm) 2x9.5 (5.1x24) 3x11.25 (7.6x29) 3x13.25 (7.6x34) 3.5x16.25 (8.9x41)
Longitud de puerto, pul. (cm) 21.25 (54) 18 (46) 14.5 (37) 13.75 (35)
Manejo de potencia, RMS 500 750 900 1200
2015 L7 Subwoofers Manual Rev G.indd 152015 L7 Subwoofers Manual Rev G.indd 15 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

8L7
10L7
12L7
15L7
13 3/4”
(34.9 cm)
11 1/16”
(28.1 cm)
9 5/16”
(23.7 cm)
7 1/4”
(18.4 cm)
13 3/4”
(34.9 cm)
11 1/16”
(28.1 cm)
9 5/16”
(23.7 cm)
7 1/4”
(18.4 cm)
Gráfico 1
Dimensiones de corte
Radio de extremos:
8L7 - 1.5” (38.1 mm)
10L7 - 1.5” (38.1 mm)
12L7 - 1.75” (44.5 mm)
15L7 - 1.7” (43.2 mm)
D
D
D
Gráfico 2
D = 3” x 3” para 12L7, 15L7
D = 2” x 2” para 8L7, 10L7
2015 L7 Subwoofers Manual Rev G.indd 162015 L7 Subwoofers Manual Rev G.indd 16 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

Todas las medidas en pies cúbicos (L) en este manual incluyen el desplazamiento del altavoz. Para los gabinetes con ventilación, el desplazamiento del puerto debe
calcularse y agregarse al volumen interno del diseño final. Utilice las dimensiones exteriores de la ventilación y multiplique “X x Y x Z”, y conviértalo a pies cúbicos, por
ejemplo, las dimensiones externas de la ventilación del diseño compacto con ventilación del 12L7 son, utilizando MDF de 3/4” (1.9 cm):
[ (13.25” + 1.5” de espesor total de paredes de MDF) x (2.5” + 1.5” de espesor total de paredes de MDF) x 22.5”] x (1 pie3/ 1728 pul.3) = 0.77 pie3
Agregue este número al volumen interno del gabinete. El 12L7 es:
1.75 pie3+ 0.77 pie3= 2.52 pies3.
Debido a la longitud necesaria de estas ventilaciones, es posible que desee doblar la
ventilación a lo largo de la parte inferior y paredes posteriores. No será práctico usar
ventiladores redondos para estos diseños. No instale una abertura de ventilación contra una
superficie sólida, como un refuerzo interno, panel de respaldo o pared estructural, asiento
o panel interior de su vehículo. La abertura de ventilación no debe tener obstrucciones. Para
asegurar el flujo de aire sin restricciones, use la dimensión menor de la ventilación rectangular
como el espacio mínimo entre la abertura de ventilación y cualquier superficie sólida.
Si prefiere una respuesta ultra suave de graves, debe rellenar levemente el gabinete de su L7
con relleno de polifil. Los diseños con ventilación requerirán cubrir la parte inferior del puerto
(que se encuentra dentro de la caja) con revestimiento tramado, tejido de alambre o metal
expandido para evitar que el polifil salga del puerto. El uso de polifil disminuirá levemente la
eficiencia, pero intensifica y extiende la salida de baja frecuencia.
Para obtener más sugerencias sobre el armado de la caja, consulte a su distribuidor autorizado
de Kicker, o haga clic en la página de inicio de Kicker, www.kicker.com. Envíe un correo
electrónico a [e-mail] o comuníquese con Soporte Técnico al [phone] si
tiene preguntas específicas o que no fueron respondidas.
ADVERTENCIA: ¡Los productos KICKER son capaces de producir niveles de sonido que pueden
dañar su oído permanentemente! Subir el volumen en un sistema a un nivel que distorsiona el
sonido es más dañino para sus oídos que escuchar un sistema que no se distorsiona al mismo
nivel de sonido. El umbral del dolor es siempre un indicador de que el nivel del sonido es muy alto
y puede dañar permanentemente su audición. Utilice el sentido común cuando controle el volumen.
IMPORTANTE ADVERTENCIA DE SEGURIDAD: EL FUNCIONAMIENTO CONTINUO PROLONGADO DE UN AMPLIFICADOR DE MANERA
DISTORSIONADA O RECORTADA PUEDE CAUSAR EL RECALENTAMIENTO DE SU SISTEMA DE AUDIO, POSIBLEMENTE PUEDE PRENDERSE
FUEGO Y RESULTAR EN UN DAÑO SERIO A SUS COMPONENTES Y/O VEHÍCULO.
Y
X
Z
2015 L7 Subwoofers Manual Rev G.indd 172015 L7 Subwoofers Manual Rev G.indd 17 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

SPEZIFIKATIONEN
L7 SUBWOOFER-BENUTZERHANDBUCH
KICKER-Vertragshändler:
Kaufdatum:
Lautsprecher-Modellnummer:
Lautsprecher-Seriennummer:
Modell 8L7 10L7 12L7 15L7
Nennimpedanz [Ω] 2 oder 4 2 oder 4 2 oder 4 2 oder 4
Resonanzfrequenz (Fs) [Hz] 47,2 37,5 34 26,3
Empfindlichkeit [1W, 1m] 82,4 85,9 86,9 88,6
Gesamt-Dämpfung (Qts) 0,735 0,507 0,539 0,539
Mechanische Dämpfung (Qms) 8,828 9,791 9,488 11,868
Elektrische Dämpfung (Qes) 0,802 0,535 0,571 0,565
Re [Ω] 6,6 7,9 6,8 7
Äquivalentvolumen (Vas) [ft³, L] 0,322, 9,127 1, 28,32 1,92, 54,274 5,263, 149,048
Dauerbelastbarkeit [Watt RMS] 500 750 900 1200
Äußere Rahmenabmessungen [in, cm] 8-13/16, 22,4 10-11/16, 27,2 12-9/16, 32 15-5/8, 39,6
Montagetiefe [in, cm] 5-7/16, 13,8 6-7/8, 17,5 7-7/8, 20 9 3/8, 23,9
Montageausschnitt [in, cm] 7-1/4, 18,4 9-5/16, 23,7 11-1/16, 28,1 13-3/4, 34,9
Frequenzgang [Hz] 28 - 100 24 - 100 20 - 100 18 - 100
8L7 | 10L7 | 12L7 | 15L7Modelle:
Hinweis: Änderungen an Spezifikationen sowie Leistungswerten vorbehalten. Bitte besuchen Sie
unsere Webseite unter www.kicker.com, um die aktuellsten Informationen zu erhalten. Benutzen
Sie nur Originalzubehörteile und Kabel von KICKER, um die beste Leistung Ihres neuen KICKER
Subwoofers zu erzielen. Nach etwa zwei Wochen erreicht der Subwoofer die optimale Bassleistung.
Soundcheck: Unzureichende Basswiedergabe? Überprüfen Sie Ihr System, indem Sie die
positiven und negativen Lautsprecheranschlüsse am Subwoofer miteinander vertauschen.
Verbessert sich die Basswiedergabe, so war Ihr Subwoofer in Bezug auf das restliche
Audiosystem gegenphasig.
2015 L7 Subwoofers Manual Rev G.indd 182015 L7 Subwoofers Manual Rev G.indd 18 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

Elastomerische Einfassung
mit variablem Querschnitt
(Erweiterte Auslenkung)
Blue-Lace™-Spinne
für verbesserte Steuerung
& Strapazierfähigkeit
Aluminium-Rippenkühlkörper
rund um die Schwingspule
für bessere Wärmeableitung
FEA-optimierte
Motorstrukturen für für
massive Belastbarkeit
Polymer-Komponenten
mit Laser-Gravur
für verbesserte
Verbundeigenschaften
Starke Nähte an Einfassung & Membran
für maximale Verbundfestigkeit
Montageelement-Abdeckungen für
einen sauberen und eleganten Einbau
US-Patent – www.kicker.com
2015 L7 Subwoofers Manual Rev G.indd 192015 L7 Subwoofers Manual Rev G.indd 19 11/6/2014 9:25:58 AM11/6/2014 9:25:58 AM

Verkabeln Sie Ihren Subwoofer mithilfe der Steckverbindungen
in Reihen- oder Parallelschaltung.
L7 Subwoofer sind mit doppelten 2-(Ohm) oder doppelten 4-Schwingspulen
erhältlich. Beide Spulen müssen an eine Verstärkerquelle angeschlossen werden.
Der doppelte 2-Tieftöner erzeugt einen Lastwiderstand von 1, wenn die
Spulen parallel geschaltet sind, oder 4 bei Reihenschaltung. Der doppelte
4-Tieftöner erzeugt bei Parallelschaltung einen Lastwiderstand von 2, oder
8 in Reihenschaltung. Die Steckkontakte mit den weißen Punkten sind für die
erste Schwingspule vorgesehen. Die Steckkontakte mit den rot bzw. schwarz
ausgefüllten Punkten sind für die zweite Schwingspule bestimmt.
Spule 1+Spule 2+Spule 2-Spule 1-
VERKABELUNG
Parallelschaltung Reihenschaltung
Doppelte 2-Schwingspulen = 1 Lastwiderstand
Doppelte 4-Schwingspulen = 2 Lastwiderstand
Doppelte 2-Schwingspulen = 4 Lastwiderstand
Doppelte 4-Schwingspulen = 8 Lastwiderstand
Verstärker +
Verstärker +
Verstärker -
Verstärker -
Profi-Tipp: Mit einem KICKER IQ-Verstärker, einem KICKER
QS-Lautsprecherpaar und einigen KICKER-Kabeln können Sie
Ihr Audiosystem einem Komplett-Upgrade unterziehen, das sich
hören lassen kann! Mit KICKER-Verstärkern und -Zubehör ist es
ein Kinderspiel, Ihre vorhandenen oder lagernden Basisgeräte
aufzurüsten. Fragen Sie bei Ihrem Vertragshändler nach Upgrades für
KICKER-Verstärker und -Lautsprecher, um Ihr System zu ergänzen!
2015 L7 Subwoofers Manual Rev G.indd 202015 L7 Subwoofers Manual Rev G.indd 20 11/6/2014 9:25:59 AM11/6/2014 9:25:59 AM
