INSTALLATION INSTRUCTIONS
Cabinet Depth Side by Side Refrigerator
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. INSTALLATION REQUIRES 2 OR MORE PEOPLE.
INSTRUCTIONS D’INSTALLATION
Réfrigérateur côte à côte à profondeur d’armoire
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.
L’INSTALLATION NÉCESSITE L’INTERVENTION DE 2 PERSONNES OU PLUS.
Table of Contents/Table des matières.......................................................2
2221514A

2
TABLE OF CONTENTS
REFRIGERATOR SAFETY.......................................................... 2
INSTALLATION REQUIREMENTS................................................3
Tools and Parts ............................................................................3
Product Dimensions.....................................................................3
Door and Side Panels ..................................................................4
Location Requirements................................................................5
Electrical Requirements ...............................................................6
Water Supply Requirements........................................................6
INSTALLATION INSTRUCTIONS..................................................6
Unpack Refrigerator.....................................................................6
Install New Water Line .................................................................6
Water Supply Connection............................................................7
Plug in Refrigerator ......................................................................7
Level Refrigerator.........................................................................7
Replace Base Grille......................................................................8
Complete Installation ...................................................................8
ASSISTANCE OR SERVICE...........................................................8
TABLE DES MATIÈRES
SÉCURITÉ DU RÉFRIGÉRATEUR .............................................9
EXIGENCES D’INSTALLATION.....................................................9
Outillage et pièces nécessaires ...................................................9
Dimensions du produit.................................................................9
Panneaux latéraux et de porte...................................................11
Emplacement d’installation........................................................12
Spécifications électriques ..........................................................12
Spécifications de l’alimentation en eau .....................................12
INSTRUCTIONS D’INSTALLATION.............................................13
Déballage du réfrigérateur..........................................................13
Installation d’une nouvelle canalisation d’eau ...........................13
Raccordement àl'alimentation en eau ......................................14
Brancher le réfrigérateur.............................................................14
Nivellement du réfrigérateur.......................................................14
Réinstallation de la grille de la base...........................................15
Achever l’installation ..................................................................15
ASSISTANCE OU SERVICE........................................................15
REFRIGERATOR SAFETY
You can be killed or seriously injured if you don't
immediately follow instructions.
You can be killed or seriously injured if you don't
follow instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you
what can happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all
safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or
“WARNING.” These words mean:

3
INSTALLATION
REQUIREMENTS
Tools and Parts
IMPORTANT:
■Observe all governing codes and ordinances.
■Installer: Leave Installation Instructions with homeowner.
■Homeowner: Keep Installation Instructions for future
reference and for the local electrical inspector’s use.
■Keep cardboard shipping piece or plywood under
refrigerator until it is installed in the operating position.
■Comply with installation specifications and dimensions.
■Remove any moldings or decorative panels that prevent
the refrigerator from being serviced.
■Contact a qualified electrical installer.
Tools needed:
Make sure that you have the tools necessary for proper
installation:
Parts needed:
■Your refrigerator dealer has a kit available with a ¹⁄₄ in.
(6.35 mm) saddle-type shutoff valve, a union, and copper
tubing.
■Or you can purchase a ¹⁄₄ in. (6.35 mm) copper tubing with
shutoff valve and a ¹⁄₄ in. (6.35 mm) compression fitting
(coupling).
■Depending on water line connections, you may also need
a ¹⁄₄ in. (6.35 mm) nut and ¹⁄₄ in. (6.35 mm) ferrule.
Product Dimensions
Top View
Side View
Front View
■Hand drill or electric drill
(properly grounded) ■⁷⁄₁₆ in. and ¹⁄₂ in. open-end wrenches
■¹⁄₄ in. nut driver and
drill bit ■Two adjustable wrenches
■Flat-blade screwdriver ■Socket wrench
1. Dimensions may vary based on model
235 / 8"
(60.0 cm)271
/ 4"
(69.2 cm)293
/ 8"
(74.6 cm)
351 / 2"
(90.2 cm)
1
151 / 2"
(39.4 cm) 191
/ 2"
(49.5 cm) 23
/ 8"
(6.0 cm)
1. Dimensions shown from floor with rollers set
at minimum height
2. Overall cabinet height with rollers at
maximum height
3. Minimum height
21
1
/ 8 "
(53.7 cm)
71
1
/ 2 "
(181.6 cm)
56
1
/ 8 "
(142.6 cm)
1
/ 4 " (6.4 mm)3
5
/ 8 " (9.2 cm)
713 / 4"
(182.2 cm) 717
/ 8"
(182.5 cm)
1
2
3
3511 / 16"
(90.6 cm)
677 / 8"
(172.5 cm)
35
/ 8"
(9.2 cm)

4
Opening Dimensions
NOTE: The water hookup and electrical outlet must be placed
near the bottom of the refrigerator. The recommended grounded
electrical outlet and water connection should be installed in the
shaded area as shown. For specifications, see the “Electrical
Requirements”or “Water Supply Requirements”section. If the
recommended water line location is used, no additional plumbing
needs to be purchased.
Door Swing Dimensions
Location must permit doors to open to a minimum of 150°. Allow
13¹⁄₄ in. (33.7 cm) minimum space between the side wall and the
freezer side of the refrigerator. Allow 16¹⁄₂ in. (41.9 cm) minimum
space between the side wall and the refrigerator side.
NOTE: Dimensions may vary based on model.
Door and Side Panels
Factory Door Panels and Side Trim Kits
All factory parts are available through your KitchenAid dealer or
by calling KitchenAid Parts and Accessories at 1-800-442-9991.
In Canada, call 1-800-807-6777.
Decorator Door Panel Kits
Decorator door panels kits are available. Follow the kit
instructions for installing the panels.
Order Kit Number:
White - #4378123
Black - #4378124
Biscuit - #4378125
Stainless Steel - #4396295
NOTE: Door panel kits are not required for factory-installed
stainless steel models.
Cabinet Side Trim Kits
Cabinet side trim kits are available to customize refrigerator to
cabinet face. Follow the kit instructions for installing the side
panel.
Order Kit Number:
White - #2208187W
Black - #2208187B
Biscuit - #2208187T
Stainless Steel - #2208187S
Custom Door Panels
If you plan to install custom wood panels, you will need to create
the panels yourself or consult a qualified cabinetmaker or
carpenter. See dimensional drawings for panel specifications.
IMPORTANT: Panels weighing more than the recommended
weight may cause damage to your refrigerator. Refrigerator door
panel should not exceed 28 lbs (12.7 kg). Freezer door panels
should not exceed 21 lbs (9.5 kg).
1. Minimum fixed wall position
2. For full-overlay cabinet doors and a trim kit, the
height of the opening must be 72
¹⁄₈ in. (183.2 cm)
3. Recommended locations for electrical and water
connections
21 / 2"
(6.5 cm)
2"(5 cm) 2"
(5 cm)
91
/ 4"
(23.5 cm)
121
/ 2"
(32 cm)
72"
(182.9 cm)
36"
(91.5 cm)
131
/ 4"
(34 cm) 161
/ 2"
(42 cm)
201
/ 4"
(51.5 cm)
1 1
3
2
131 / 4"
(33.7 cm)
413
/ 4"
(106 cm)
21
/ 8"
(5.4 cm)
1
/ 2"
(12.7 mm)
161 / 2"
(41.9 cm)
1
/ 4"
(6.4 mm) 433
/ 8"
(110.2 cm)
90˚
150˚

5
You can create panels by screwing or gluing wood panels to ¹⁄₄ in.
(6.35 mm) plywood backing or by using ³⁄₄ in. (19.05 mm) stock
with routed edges.
Routing Dimensions for Custom Panels More Than ¹⁄₄"
(6 mm) Thick
Route the entire length or selected areas of handle side panels
2¹⁄₂ in. (63.5 mm).
Location Requirements
NOTES:
■The cabinet depth refrigerator can be installed into a
recessed opening, at the end of cabinets or as a freestanding
refrigerator.
■If you are installing the refrigerator to fit flush with the front of
the base cabinets, all shoe molding and baseboards must be
removed from the rear of the refrigerator opening.
■A trim kit is available for those installations in which the
refrigerator will not fit flush. See the “Assistance or Service”
section in the Use and Care Guide for ordering information.
■For full-overlay cabinet doors, the height of the opening must
be 72¹⁄₈ in. (183.2 cm).
■Location should permit doors to open fully. See the “Door
Swing Dimensions”section.
■Do not install the refrigerator near an oven, radiator, or other
heat source, nor in a location where the temperature will fall
below 55°F (13°C).
■Floor must support refrigerator weight (more than 600 lbs
[272 kg], door panels and contents).
15
3
/ 8 "
(39.1 cm)
15
3
/ 8 "
(39.1 cm)
19
3
/ 32 "
(48.5 cm)
11
23
3
/4 "
(60.3 cm)
29
13
/ 16 "
(75.7 cm)
67
15
/ 16 "
(172.5 cm)
1 ¹⁄₈ in. x ¹⁄₈ in. (3.2 x 3.2 mm) chamfer
required on installations with custom panels
or installation using ¹⁄₄ in. backer material.
2¹⁄₂"
(63.5 mm)
min.
¹⁄₄" (6 mm) max.
handle panel
1¹⁄₂" (38.1 mm)
min.
Handle side detail
¹⁄₄"
(6 mm) max.
¹⁄₂"
(12.7 mm)
min.
panel
Top, bottom and side trim detail
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion,
or fire.

6
Electrical Requirements
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical
connection:
Recommended grounding method
A 115 Volt, 60 Hz., AC only 15 or 20 ampere fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
IMPORTANT: If this product is connected to a GFCI
(Ground Fault Circuit Interrupter) protected outlet, nuisance
tripping of the power supply may occur, resulting in loss of
cooling. Food quality and flavor may be affected. If nuisance
tripping has occurred, and if the condition of the food appears
poor, dispose of it.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator
or Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source
and reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting.
Water Supply Requirements
IMPORTANT:
■If you turn the refrigerator on before the water line is
connected, turn the ice maker OFF.
■All installations must meet local plumbing code requirements.
■Use copper tubing and check for leaks. Install copper tubing
only in areas where temperatures will remain above freezing.
NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄ in.
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or ³⁄₁₆ in.
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
Cold Water Supply
Connect the ice maker to a cold water line with water pressure
between 30 and 120 psi. If you have questions about your water
pressure, call your utility company.
INSTALLATION
INSTRUCTIONS
Unpack Refrigerator
IMPORTANT:
■All 4 leveling legs must contact the floor to support and
stabilize the full weight of the refrigerator.
■Keep cardboard shipping piece or plywood under refrigerator
until it is installed in the operating position.
1. Remove and save literature package. Use ³⁄₈ in. socket
wrench to remove skids.
2. Remove tape and glue residue from surfaces before turning
on the refrigerator. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Wipe with warm water
and dry.
NOTES:
■Do not use sharp instruments, rubbing alcohol,
flammable fluids, or abrasive cleaners to remove tape or
glue. These products can damage the surface of your
refrigerator. For more information, see the Use and Care
Guide.
■Do not remove the tech sheet that is fastened behind the
base grille.
■Clean before use: After you remove all of the packing
materials, clean the inside of the refrigerator before use.
See the cleaning instructions in the “Refrigerator Care”
section of the Use and Care Guide.
3. Place pieces of shipping carton or plywood on the floor when
rolling the dolly and refrigerator into the house. Move
refrigerator close to refrigerator opening.
Install New Water Line
(if required)
TOOLS REQUIRED: Flat-blade screwdriver, ⁷⁄₁₆ in. and ¹⁄₂ in.
open-end wrenches or two adjustable wrenches, ¹⁄₄ in. drill bit,
hand drill or electric drill (properly grounded).
1. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
2. Find a ¹⁄₂ in. (12.70 mm) to 1¹⁄₄ in. (3.18 cm) vertical COLD
water pipe near the refrigerator.
NOTE: Horizontal pipe will work, but the following procedure
must be followed: Drill on the top side of the pipe, not the
bottom. This will help keep water away from the drill. This
also keeps normal sediment from collecting in the valve.
3. Determine the length of copper tubing you need. Measure
from the connection on the lower left rear of refrigerator to the
water pipe. Add 7 ft. (2.1 m) to allow for cleaning. Use ¹⁄₄ in.
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure
both ends of copper tubing are cut square.
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Failure to follow these instructions can result in
death, fire, or electrical shock.
Do not use an extension cord.
Do not use an adapter.
Do not remove ground prong.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.

7
4. Using a grounded drill, drill a ¹⁄₄ in. (6.35 mm) hole in the cold
water pipe you have selected.
5. Fasten shutoff valve to cold water pipe with pipe clamp. Be
sure outlet end is solidly in the ¹⁄₄ in. (6.35 mm) drilled hole in
the water pipe and that washer is under the pipe clamp.
Tighten packing nut. Tighten the pipe clamp screws carefully
and evenly so washer makes a watertight seal. Do not
overtighten or you may crush the copper tubing, especially if
soft (coiled) copper tubing is used. Now you are ready to
connect the copper tubing.
6. Slip compression sleeve and compression nut on copper
tubing as shown in the diagram. Insert the end of the tubing
into the outlet end of the shutoff valve as far as it will go.
Screw the compression nut onto the outlet end with an
adjustable wrench. Do not overtighten.
7. Place the free end of the tubing into a container or sink, turn
ON main water supply and flush out tubing until water is clear.
Turn OFF the shutoff valve on the water pipe.
Water Supply Connection
1. Remove the shipping tape from the gray, coiled water tubing
on the rear of the refrigerator.
2. Before attaching copper tubing to refrigerator, flush at least 2
qts. (1.9 L) of water through the copper tubing and into a
bucket to get rid of any particles in the water line.
3. Check for leaks around the saddle valve. Do not overtighten
clamp or sleeve. This will crush copper tubing.
4. Make connection to refrigerator.
Style 1: Slide the purchased nut then the purchased ferrule
onto the tubing. Push the tubing into the purchased coupling
as far as it will go. Slide the nut and ferrule forward. Tighten
the nut by hand. Then tighten it with a wrench two more
turns. Do not overtighten.
Style 2: Push the bulb end of the tubing into the water valve
as far as it will go. Slide the nut forward and finger tighten.
Tighten the nut by hand. Then tighten it with a wrench two
more turns. Do not overtighten.
5. Turn shutoff valve ON.
6. Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
Plug in Refrigerator
1. Plug into a grounded 3 prong outlet.
2. Move refrigerator into final position.
Level Refrigerator
IMPORTANT: All 4 leveling legs must contact the floor to support
and stabilize the full weight of the refrigerator.
Base Grille Removal
1. Open the refrigerator doors to 90°.
NOTE: Do not remove the Tech Sheets fastened behind the grille.
2. Remove base grille if it is installed.
Style 1 - Screw-on Base Grille:
■Find pockets located about 4 in. (10 cm) in from each end
of grille. Use screwdriver to remove the screw found in
each pocket.
Style 2 - Snap-on Base Grille:
■Grasp the grille with both hands. Lift up and tilt the top of
the grille toward you.

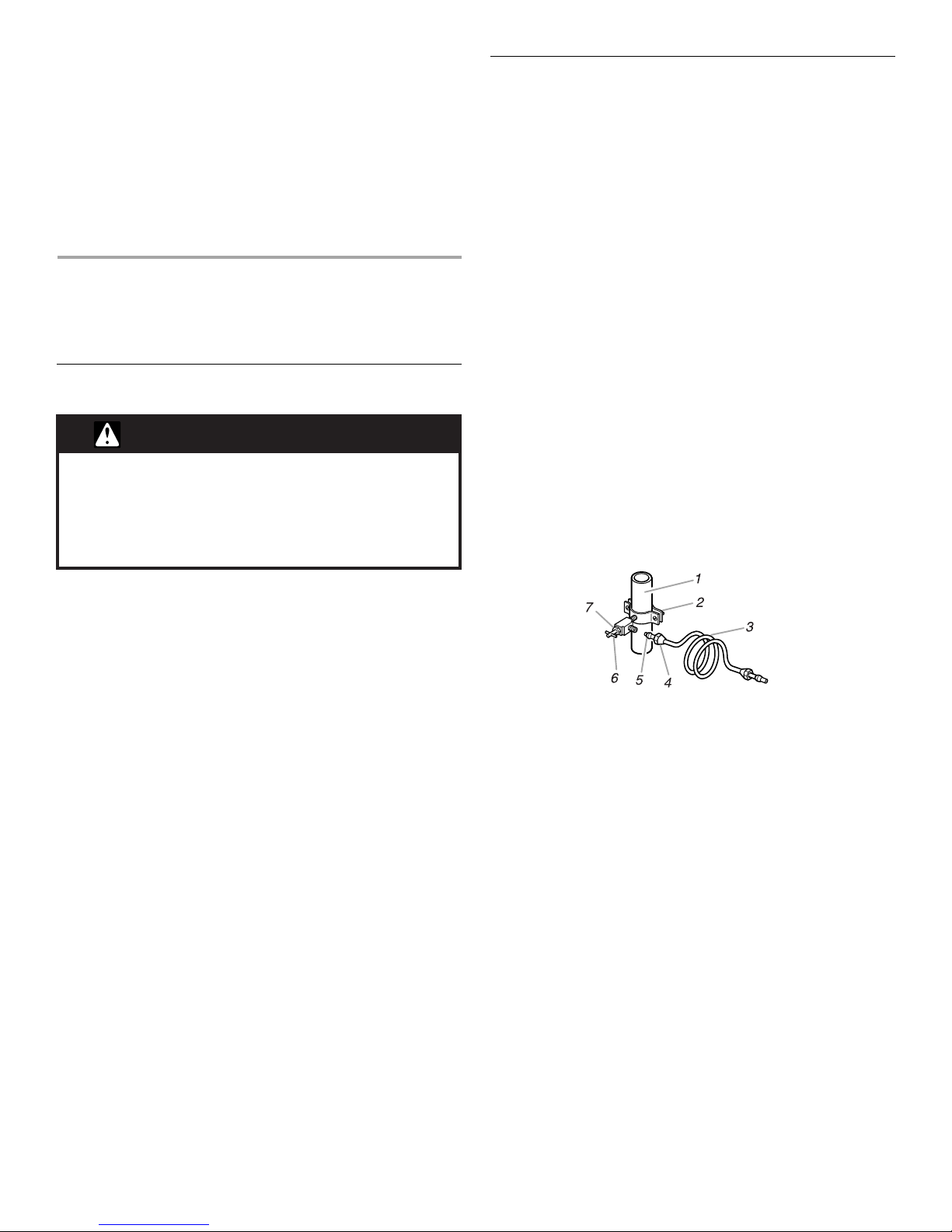

1. Cold Water Pipe
2. Pipe Clamp
3. Copper Tubing
4. Compression Nut
5. Compression Sleeve
6. Shutoff Valve
7. Packing Nut
1. Line to Refrigerator
2. Nut (provided)
3. Bulb
4. Coupling (purchased)
5. Ferrule (purchased)
6. Nut (purchased)
1 2 3 4 5 6
1. Bulb
2. Nut
1
2
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Failure to follow these instructions can result in
death, fire, or electrical shock.
Do not use an extension cord.
Do not use an adapter.
Do not remove ground prong.

8
Leveling Refrigerator
The roller adjusting bolts are located behind the base grille. The
refrigerator has 4 adjustable rollers (two front and two rear). There
are 2 sets of roller adjusting bolts found at the base of the
refrigerator on each side.
NOTE: The yellow bolt will adjust the rear of the refrigerator,
and the silver bolt will adjust the front of the refrigerator.
1. Use a ¹⁄₂ in. (12.70 mm) socket wrench to adjust the leveling
bolts. Turn the leveling bolt to the right to raise that side of the
refrigerator or turn the leveling bolt to the left to lower that
side. It may take several turns of the leveling bolts to adjust
the tilt of the refrigerator.
NOTE: Be careful not to unscrew the leveling bolts too much
when lowering the refrigerator. The bolt head will start to
come away from the refrigerator when in the lowest position.
If the screw does come out of the rear roller bracket, the
compartment access cover on the back of the refrigerator will
have to be removed to reinstall the bolt.
2. Adjust the front leveling bolt to bring the refrigerator top
parallel with the cabinet above the refrigerator. For standard
cabinets, leave approximately ¹⁄₈ in. (3.18 mm) gap between
the top hinges and the cabinet. For full-overlay cabinets,
leave ¹⁄₄ in. (6.35 mm) gap for leveling. If you do not have a
cabinet above the refrigerator, simply adjust the refrigerator to
make it level.
1. For standard cabinets, leave ¹⁄₈ in. (3.18 mm)
minimum clearance for leveling the refrigerator. For
full-overlay cabinets, leave
¹⁄₄ in. (6.35 mm)
minimum clearance for leveling and door
clearance.
2. Front of the refrigerator.
3. Adjust the rear leveling bolt to bring the refrigerator level with
the side cabinets or cabinet end panels.
4. If you want, you may now use the 4 leveling bolts to raise the
refrigerator to close the gap between the refrigerator top
hinge and the cabinet opening. Check that all 4 rollers still
touch the floor and that the cabinet doors above the
refrigerator open all the way.
Replace Base Grille
1. Open the refrigerator doors to 90°.
2. Replace the base grille.
Style 1 - Screw-on Base Grille:
■Place the grille in front of the base grille area.
■Use a screwdriver and guide the screws through the grille
holes and into the screw clips located in the corner plates
on each side of the opening. Tighten screws securely.
Style 2 - Snap-on Base Grille:
■Place the grille lower clips into the holes in the refrigerator
panel. Roll the grille up toward the refrigerator until it
snaps into place.
Complete Installation
1. Turn water supply line valve to “Open”position.
2. Turn refrigerator switch to ON position. Wait a few minutes.
Check water line connections for leaks.
3. Set refrigerator and freezer compartment controls to the
midpoint setting. Check that the compressor is operating
properly and that all lights are working.
4. Flush water system before using. See the “Water System
Prep”section in the Use and Care Guide.
NOTE: If construction will continue after refrigerator has been
installed, set controls to OFF.
If refrigerator does not operate:
■Check that the circuit breaker is not tripped or house fuse
blown.
■Check that the power supply cord is plugged into the outlet.
■See the “Troubleshooting”section located in the Use and
Care Guide.
ASSISTANCE OR
SERVICE
If you have questions about operating, cleaning or maintaining
your refrigerator:
■Refer to Use and Care Guide.
■Call the Customer Interaction Center. Check your Use and
Care Guide for the number to call or phone the dealer from
whom you purchased the appliance.
If you need service
Maintain the quality built into your refrigerator by calling an
authorized service company.
To obtain the name and number of the authorized service
company, do one of the following:
■Contact the dealer from whom you purchased your
refrigerator.
■Look in the Yellow Pages of your telephone directory.
■Call the Customer Interaction Center. The number is listed in
your Use and Care Guide.
When you call, you will need the refrigerator model number and
serial number. Both numbers are listed on the model/serial rating
plate located inside the refrigerator.
1. Rear Leveling Bolt (yellow)
2. Front Leveling Bolt (silver)

9
SÉCURITÉDU RÉFRIGÉRATEUR
EXIGENCES D’INSTALLATION
Outillage et pièces nécessaires
IMPORTANT :
■Respecter toutes les prescriptions des codes et
règlements en vigueur.
■Installateur : Remettre les instructions d’installation au
propriétaire.
■Propriétaire : Conserver les instructions d’installation pour
consultation ultérieure et pour utilisation par l’inspecteur
local des installations électriques.
■Garder la pièce de carton ou de contreplaqué
d’expédition sous le réfrigérateur jusqu’à son installation
àl’emplacement de service.
■Observer les spécifications et dimensions d’installation.
■Enlever toute moulure ou tout panneau décoratif qui
empêche l’entretien du réfrigérateur.
■Communiquer avec un électricien qualifié.
Outillage requis :
S’assurer d’avoir tous les outils nécessaires pour une bonne
installation :
Pièces nécessaires :
■Votre marchand de réfrigérateurs présente une trousse
avec un robinet d’arrêt àétrier de ¹⁄₄ po (6,35 mm), un
raccord et un tube en cuivre.
■Ou vous pouvez acheter un tube en cuivre de ¹⁄₄ po
(6,35 mm) avec un robinet d’arrêt et un raccord de
compression de ¹⁄₄ po (6,35 mm).
■Selon les raccordements de la canalisation d’eau, il vous
faudra peut-être aussi un écrou de ¹⁄₄ po (6,35 mm) et une
bague de ¹⁄₄ po (6,35 mm).
Dimensions du produit
Vue de dessus
Risque possible de décès ou de blessure grave si
Risque possible de décès ou de blessure grave
si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de
qui peut se produire en cas de non-respect des instructions.
Votre sécuritéet celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.
à vous et à d’autres.
Voici le symbole d’alerte de sécurité.
vous ne suivez pas immédiatement les instructions.
blessure et ce
■Perceuse manuelle ou
électrique
(convenablement reliée à
la terre)
■Clés plates de ⁷⁄₁₆ po et
¹⁄₂ po
■Tourne-écrou de ¹⁄₄ po
et foret ■Deux clés àmolette
■Tournevis àlame plate ■Cléàdouille
1. Les dimensions peuvent varier en fonction du modèle
235 / 8"
(60,0 cm)271
/ 4"
(69,2 cm)293
/ 8"
(74,6 cm)
351 / 2"
(90,2 cm)
1
151 / 2"
(39,4 cm) 191
/ 2"
(49,5 cm) 23
/ 8"
(6,0 cm)

10
Vue latérale
Vue de face
Dimensions de l’ouverture
REMARQUE : La prise d’eau et la prise électrique doivent être
placées près du bas du réfrigérateur. La prise d’eau et la prise
électrique reliée àla terre recommandées devraient être installées
dans la zone ombrée, tel qu’indiqué. Pour les spécifications, voir
la section “Spécifications électriques”ou “Spécifications de
l’alimentation en eau”. Si l’emplacement de la canalisation d’eau
recommandéest utilisé, il n’est pas nécessaire d’acheter de
tuyauterie supplémentaire.
Dimensions d’ouverture des portes
L’emplacement doit permettre d’ouvrir les portes àun angle
minimal de 150°. Prévoir un dégagement minimal de 13¹⁄₄ po
(33,7 cm) entre le mur latéral et le côtédu compartiment de
congélation. Prévoir un dégagement minimal de 16¹⁄₄ po (41,9
cm) entre le mur latéral et le côtédu compartiment de
réfrigération.
1. Dimensions indiquées àpartir du plancher –
roulettes réglées àla hauteur minimale
2. Hauteur totale de la caisse –roulettes àla
hauteur maximale
3. Hauteur minimale
211 / 8"
(53,7 cm)
711 / 2"
(181,6 cm)
561 / 8"
(142,6 cm)
1
/ 4" (6,4 mm)35 / 8" (9,2 cm)
713 / 4"
(182,2 cm) 717
/ 8"
(182,5 cm)
1
2
3
3511 / 16"
(90,6 cm)
677 / 8"
(172,5 cm)
35
/ 8"
(9,2 cm)
1. Espace minimal par rapport au mur
2. Pour les portes de caisse complètement recouvertes
et un ensemble de garniture, la hauteur de
l’ouverture doit être de 72
¹⁄₈ po (183,2 cm)
3. Emplacements recommandés pour les connexions
électriques et d’eau
21 / 2"
(6,5 cm)
2"(5 cm) 2"
(5 cm)
91
/ 4"
(23,5 cm)
121
/ 2"
(32 cm)
72"
(182,9 cm)
36"
(91,5 cm)
131
/ 4"
(34 cm) 161
/ 2"
(42 cm)
201
/ 4"
(51,5 cm)
1 1
3
2

11
REMARQUE : Les dimensions peuvent varier en fonction du
modèle.
Panneaux latéraux et de porte
Trousses de panneaux de porte et de garnitures
latérales d’origine
Toutes les p ièces d’origine sont disponibles par l’entremise de
votre marchand KitchenAid ou en téléphonant àPièces et
accessoires KitchenAid au 1-800-442-9991. Au Canada,
composer le 1-800-807-6777.
Trousses de panneaux de porte décoratifs
Des trousses de panneaux de porte décoratifs sont disponibles.
Suivre les instructions de la trousse pour l’installation des
panneaux.
Commander le numéro de trousse :
Blanc –no4378123
Noir –no 4378124
Biscuit –no 4378125
Acier inoxydable –no 4396295
REMARQUE : Les trousses de panneaux de porte ne sont pas
requises pour les modèles àpanneaux en acier inoxydable
d’origine.
Trousses de garnitures latérales
Des trousses de garnitures latérales sont disponibles pour
assortir le réfrigérateur àla façade des armoires. Suivre les
instructions de la trousse pour l’installation du panneau latéral.
Commander le numéro de trousse :
Blanc - no 2208187W
Noir –no 2208187B
Biscuit –no 2208187T
Acier inoxydable –no 2208187S
Panneaux de porte personnalisés
Si vous prévoyez installer des panneaux personnalisés en bois,
vous devrez les créer vous-même ou consulter un ébéniste ou
menuisier qualifié. Voir les dessins dimensionnels pour les
spécifications des panneaux.
IMPORTANT : Les panneaux de poids supérieur au poids
recommandérisquent d’endommager le réfrigérateur. Le
panneau de la porte du réfrigérateur ne devrait pas excéder 28
lbs. (12,7 kg). Le panneau de la porte du congélateur ne devrait
pas excéder 21 lbs. (9,5 kg).
Vous pouvez créer des panneaux en vissant ou en collant des
panneaux de bois àun appui en contreplaquéde ¹⁄₄ po (6,35 mm)
ou en utilisant un panneau de ³⁄₄ po (19.05 mm) àbords usinés.
Dimensions d'usinage pour les panneaux personnalisés
de plus de ¹⁄₄ po (6 mm) d'épaisseur
Usiner toute la longueur ou les zones sélectionnées des
panneaux (côtépoignée) de 2¹⁄₂ po (63,5 mm).
131 / 4"
(33,7 cm)
413
/ 4"
(106 cm)
21
/ 8"
(5,4 cm)
1
/ 2"
(12,7 mm)
161 / 2"
(41,9 cm)
1
/ 4"
(6,4 mm) 433
/ 8"
(110,2 cm)
90˚
150˚
15
3
/ 8 "
(39,1 cm)
15
3
/ 8 "
(39,1 cm)
19
3
/ 32 "
(48,5 cm)
11
23
3
/ 4 "
(60,3 cm)
29
13
/ 16 "
(75,7 cm)
67
15
/ 16 "
(172,5 cm)
1 Chanfrein de ¹⁄₈ po x ¹⁄₈ po (3,2 x 3,2 mm) requis
sur installations avec panneaux personnalisés
ou installation avec élément d'appui de
¹⁄₄ po.
2¹⁄₂"
(63,5 mm)
min.
¹⁄₄" (6 mm) max.
poignéepanneau
1¹⁄₂" (38,1 mm)
min.
Détail du côtépoignée
¹⁄₄"
(6 mm) max.
¹⁄₂"
(12,7 mm)
min.
panneau
Détail de la garniture dessus,
dessous et sur le côté

12
Emplacement d’installation
REMARQUES :
■Le réfrigérateur àprofondeur d’armoire peut être installédans
un encastrement, àl’extrémitédes armoires ou en position
autonome.
■Si vous installez le réfrigérateur pour qu’il soit en affleurement
avec le devant des armoires inférieures, il faut enlever toutes
les moulures et plinthes de l’arrière de l’ouverture
d’encastrement.
■Un nécessaire de garnitures est disponible pour les
installations oùle réfrigérateur ne sera pas en affleurement.
Voir la section “Assistance ou service”dans le Guide
d’utilisation et d’entretien pour des renseignements de
commande.
■Pour les portes d’armoire àrecouvrement complet, la hauteur
de l’ouverture doit être de 72¹⁄₈ po (183,2 cm).
■L’emplacement devrait permettre l’ouverture complète des
portes. Voir la section “Dimensions de l’ouverture des
portes”.
■Ne pas installer le réfrigérateur près d’un four, d’un radiateur
ou d’une autre source de chaleur, ni dans un endroit oùla
température baissera au-dessous de 55°F (13°C).
■Le plancher doit supporter le poids du réfrigérateur (plus de
600 lbs. [272 kg], des panneaux de porte et du contenu).
Spécifications électriques
Avant de placer le réfrigérateur àson emplacement final, il est
important de vous assurer d’avoir la connexion électrique
appropriée :
Méthode recommandée de mise àla terre
Une source d’alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusibles et
adéquatement mise àla terre est nécessaire. Il est recommandé
d’utiliser un circuit distinct pour alimenter uniquement votre
réfrigérateur. Utiliser une prise murale qui ne peut pas être mise
hors circuit àl’aide d’un commutateur. Ne pas employer de
rallonge.
IMPORTANT : Si ce produit est connectéàune prise protégée
par un disjoncteur de fuite àla terre, un déclenchement
intempestif peut se produire et causer une perte de
refroidissement. La qualitéet la saveur des aliments risquent
d’être affectées. Si un déclenchement intempestif se produit et si
les aliments semblent de piètre qualité, jeter le tout.
REMARQUE : Avant d’exécuter tout type d’installation,
nettoyage ou remplacement d’une ampoule d’éclairage, tourner
la commande (du thermostat, du réfrigérateur ou du congélateur
selon le modèle) àOFF (arrêt) et débrancher ensuite le
réfrigérateur de la source d’alimentation électrique. Lorsque vous
avez terminé, reconnecter le réfrigérateur àla source
d’alimentation électrique et mettre de nouveau la commande du
thermostat, du réfrigérateur ou du congélateur selon le modèle)
au réglage désiré.
Spécifications de l’alimentation en eau
IMPORTANT :
■Si on doit utiliser le réfrigérateur avant qu’il soit raccordéàla
canalisation d’eau, placer la commande de la machine à
glaçons àla position OFF (arrêt).
■Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
■Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer
les tubes en cuivre seulement àdes endroits oùla
température se maintient au-dessus du point de congélation.
AVERTISSEMENT
Risque d'explosion
Garder les matériaux et les vapeurs inflammables,
telle que l'essence, loin du réfrigérateur.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à3 alvéoles reliée
àla terre.
Ne pas enlever la broche de liaison àla terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.

13
REMARQUE : Votre marchand de réfrigérateurs offre une trousse
avec un robinet d’arrêt àétrier de ¹⁄₄ in. (6,35 mm), un raccord et
un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à
étrier est conforme aux codes locaux de plomberie. Ne pas
employer de robinet d’arrêt àétrier de ³⁄₁₆ po (4,76 mm) ou de
type àpercer, qui réduit le débit d’eau et cause une obstruction
plus facilement.
Arrivée d’eau froide
Connecter la machine àglaçons àune canalisation d’eau froide
avec limitations de pression d’eau de 30 à120 lb/po2. Si vous
avez des questions au sujet de la pression d’eau, contacter la
compagnie de distribution d’eau.
INSTRUCTIONS
D’INSTALLATION
Déballage du réfrigérateur
IMPORTANT :
■Les 4 pieds de nivellement doivent toucher le plancher pour
supporter et stabiliser le poids total du réfrigérateur.
■Garder la pièce de carton ou de contreplaquéd’expédition
sous le réfrigérateur jusqu’à son installation àl’emplacement
de service.
1. Enlever et conserver la pochette de documentation. Utiliser
une cléàdouille de ³⁄₈ po pour enlever la plate-forme.
2. Enlever tout résidu de ruban adhésif et de colle des surfaces
du réfrigérateur avant de le mettre en marche. Frotter une
petite quantitéde savon liquide àvaisselle sur l’adhésif avec
les doigts. Rincer àl’eau tiède et essuyer.
REMARQUES :
■Ne pas utiliser d’instruments coupants, d’alcool àfriction,
de liquides inflammables ou de nettoyants abrasifs pour
enlever le ruban adhésif ou la colle. Ces produits peuvent
endommager la surface de votre réfrigérateur. Pour plus
de renseignements, voir le Guide d’utilisation et
d’entretien.
■Ne pas enlever la fiche technique fixée derrière la grille de
la base.
■Nettoyer avant l’usage : Après avoir enlevétous les
matériaux d’emballage, nettoyer l’intérieur du
réfrigérateur avant l’usage. Voir les instructions de
nettoyage àla section “Entretien du réfrigérateur”du
Guide d’utilisation et d’entretien.
3. Placer des pièces de carton ou de contreplaquéd’expédition
sur le plancher lorsqu’on utilise un chariot pour faire entrer le
réfrigérateur dans le domicile. Déplacer le réfrigérateur près
de l’ouverture d’encastrement.
Installation d’une nouvelle
canalisation d’eau
(si requise)
OUTILS REQUIS : Tournevis àlame plate, ⁷⁄₁₆ po et des clés
plates de ¹⁄₂ po ou deux clés àmolette, un foret de ¹⁄₄ po, une
perceuse manuelle ou électrique (convenablement reliée àla
terre).
1. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
2. Trouver une canalisation d’eau FROIDE verticale de ¹⁄₂ po
(12,70 mm) à1¹⁄₄ po (3,18 cm) près du réfrigérateur.
REMARQUE : Un conduit horizontal fonctionnera, mais le
procédésuivant doit être suivi : Percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, l’eau ne
risquera pas d’arroser la perceuse. Ceci empêche également
les sédiments qu’on trouve normalement dans l’eau de
s’accumuler dans le robinet d’arrêt.
3. Déterminer la longueur du tube de cuivre nécessaire. Mesurer
la distance entre le point de connexion inférieur gauche à
l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter 7
pi (2,1 m) pour permettre le déplacement du réfrigérateur
pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄ po (6,35
mm) de diamètre extérieur. Veiller àce que le tube soit coupé
d’équerre aux deux extrémités.
4. Àl’aide d’une perceuse électrique reliée àla terre, percer un
trou de ¹⁄₄ po (6,35 mm) dans la canalisation d’eau froide
choisie.
5. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que le raccord du robinet est bien
engagédans le trou de ¹⁄₄ po (6,35 mm) percédans la
canalisation et que la rondelle d’étanchéitéest placée sous la
bride du tuyau. Serrer l’écrou de serrage. Serrer
soigneusement et uniformément les vis fixant la bride de
tuyau sur la tuyauterie afin que la rondelle forme une jonction
étanche. Ne pas serrer excessivement car ceci pourrait
provoquer l’écrasement du tube en cuivre, particulièrement
s’il s’agit d’un tube en cuivre malléable (enroulé). On est
maintenant prêt àconnecter le tube en cuivre.
6. Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémitédu tube aussi loin que possible dans l’ouverture
de sortie du robinet d’arrêt. Visser l’écrou de compression sur
le raccord de sortie avec une cléàmolette. Ne pas serrer
excessivement.
7. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer
et installer le réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1. Canalisation d’eau froide
2. Bride de tuyau
3. Tube en cuivre
4. Écrou de compression
5. Bague de compression
6. Robinet d’arrêt
7. Écrou de serrage

14
Raccordement àl'alimentation en eau
1. Enlever le ruban d’expédition du tube enroulégris àl’arrière
du réfrigérateur.
2. Avant de raccorder le tube en cuivre au réfrigérateur, purger
le tube en cuivre en laissant couler au moins 2 pintes
(1,9 L) d’eau dans un seau pour éliminer toute particule de la
canalisation.
3. Vérifier s’il y a des fuites autour du robinet d’arrêt àétrier. Ne
pas serrer excessivement la bride ou la bague. Ceci
provoquera l’écrasement du tube en cuivre.
4. Effectuer le raccordement au réfrigérateur.
Style 1 : Enfiler l’écrou acheté, puis la bague achetée sur le
tube. Pousser le tube dans le raccord achetéaussi loin que
possible. Glisser l’écrou et la bague vers l’avant. Serrer
l’écrou manuellement. Puis le serrer avec une clédeux tours
de plus. Ne pas serrer excessivement.
Style 2 : Pousser l’extrémitéàampoule du tube dans le
robinet de débit d’eau aussi loin que possible. Glisser l’écrou
vers l’avant et le serrer avec les doigts. Serrer l’écrou
manuellement. Puis le serrer avec une clédeux tours de plus.
Ne pas serrer excessivement.
5. OUVRIR le robinet d’arrêt.
6. Vérifier s'il y a des fuites. Serrer tous les écrous ou raccords
(y compris les raccordements de la valve d’entrée d’eau) qui
coulent.
Brancher le réfrigérateur
1. Brancher sur une prise à3 alvéoles reliée àla terre.
2. Déplacer le réfrigérateur àl’emplacement final.
Nivellement du réfrigérateur
IMPORTANT : Les 4 pieds de nivellement doivent toucher le
plancher pour supporter et stabiliser le poids total du
réfrigérateur.
Enlèvement de la grille de la base
1. Ôter la grille de la base si elle est installée. Ouvrir les portes
du réfrigérateur à90°.
REMARQUE : Ne pas enlever les fiches techniques fixées
derrière la grille.
2. Ôter la grille de la façon suivante.
Style 1 –Grille de la base vissable :
■Repérer les alvéoles situées àenviron 4 po (10 cm) de
chaque extrémitéde la grille. Avec un tournevis, dévisser
la vis dans chaque alvéole.
Style 2 –Grille de la base emboîtable :
■Saisir la grille des deux mains. Soulever la grille et incliner
le dessus vers soi.
Nivellement du réfrigérateur
Les boulons de nivellement des roulettes se trouvent derrière la
grille de la base. Le réfrigérateur comporte 4 roulettes réglables
(2 àl’avant et 2 àl’arrière). Deux ensembles de boulons de
nivellement des roulettes se trouvent de chaque côtéde la base
du réfrigérateur.
REMARQUE : Le boulon jaune ajuste l’arrière du réfrigérateur
et le boulon argent ajuste l’avant du réfrigérateur.
1. Canalisation au réfrigérateur
2. Écrou (fourni)
3. Ampoule
4. Raccord (acheté)
5. Bague (achetée)
6. Écrou (acheté)
1. Ampoule
2. Écrou
1 2 3 4 5 6
1
2
1. Boulon de nivellement arrière (jaune)
2. Boulon de nivellement avant (argent)
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à3 alvéoles reliée
àla terre.
Ne pas enlever la broche de liaison àla terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.

15
1. Utiliser une cléàdouille de ¹⁄₂ po (12,70 mm) pour ajuster les
boulons de nivellement. Tourner le boulon de nivellement vers
la droite pour soulever ce côtédu réfrigérateur ou vers la
gauche pour abaisser ce côté. Il peut être nécessaire de
tourner les boulons plusieurs tours pour ajuster l’inclinaison
du réfrigérateur.
REMARQUE : S’assurer de ne pas trop dévisser les boulons
de nivellement lorsqu’on abaisse le réfrigérateur. La tête du
boulon commencera àse dégager du réfrigérateur lorsqu’il
est àla position la plus basse. Si la vis sort de la bride de la
roulette arrière, le couvercle d’accès au compartiment à
l’arrière du réfrigérateur devra être enlevépour réinstaller le
boulon.
2. Ajuster le boulon de nivellement avant pour que le sommet
du réfrigérateur soit parallèle àl’armoire au-dessus du
réfrigérateur. Pour les armoires standard, laisser un écart
d’environ ¹⁄₈ po (3,18 mm) entre les charnières supérieures et
l’armoire. Pour les armoires complètement recouvertes,
laisser un écart de ¹⁄₄ po (6,35 mm) pour le nivellement. Si
vous n’avez pas une armoire au-dessus de réfrigérateur,
ajuster simplement le réfrigérateur pour qu’il soit d’aplomb.
3. Ajuster le boulon de nivellement arrière pour que le
réfrigérateur soit àniveau avec les panneaux des armoires
latérales ou de l’extrémitédes armoires.
4. Si vous le désirez, vous pouvez désormais utiliser les 4
boulons de nivellement pour soulever le réfrigérateur et
fermer l’écart entre la charnière supérieure du réfrigérateur et
l’ouverture de l’armoire. Vérifier que les 4 roulettes touchent
encore le plancher et que les portes de l’armoire au-dessus
du réfrigérateur s’ouvrent complètement.
Réinstallation de la grille de la base
1. Ouvrir les portes du réfrigérateur à90°.
2. Réinstaller la grille de la base.
Style 1 –Grille de la base vissable :
■Placer la grille devant son emplacement.
■Au moyen d’un tournevis, guider les vis àtravers les trous
de la grille et dans les attaches situées dans les cornières
de chaque côtéde l’ouverture. Bien serrer les vis.
Style 2 –Grille de la base emboîtable :
■Placer les attaches inférieures de la grille dans les trous
du panneau du réfrigérateur. Relever la grille vers le
réfrigérateur jusqu’à ce qu’elle s’emboîte en place.
Achever l’installation
1. Tourner le robinet de la canalisation d’eau àla position
“Open”(ouvert).
2. Tourner le commutateur du réfrigérateur àla position ON
(marche). Attendre quelques minutes. Vérifier les raccords de
la canalisation d’eau pour des fuites.
3. Régler les commandes des compartiments de réfrigération et
de congélation au réglage moyen. S’assurer que le
compresseur fonctionne bien et que toutes les lumières
s’allument.
4. Purger le système d’eau avant l’utilisation. Voir la section
“Préparation du système d’eau”dans le Guide d’utilisation et
d’entretien.
REMARQUE : Si la construction continue après l’installation du
réfrigérateur, régler les commandes àOFF (arrêt).
Si le réfrigérateur ne fonctionne pas :
■Vérifier que le disjoncteur ne s’est pas déclenchéou qu’un
fusible du domicile n’est pas grillé.
■Vérifier que le cordon d’alimentation est branchésur la prise.
■Voir la section “Dépannage”dans le Guide d’utilisation et
d’entretien.
ASSISTANCE OU
SERVICE
Si vous avez des questions concernant le fonctionnement, le
nettoyage ou l’entretien de votre réfrigérateur :
■Consulter le Guide d’utilisation et d’entretien.
■Téléphoner au Centre d’interaction avec la clientèle. Vérifier le
Guide d’utilisation ou d’entretien pour le numéro àcomposer
ou téléphoner au marchand chez qui l’appareil ménager a été
acheté.
Si vous avez besoin de service
Maintenez la qualitéde votre réfrigérateur en téléphonant àune
compagnie de service agrée.
Pour obtenir le nom et le numéro d’une compagnie de service
agrée, procédez comme suit :
■Contactez le marchand chez qui vous avez achetévotre
réfrigérateur.
■Consultez les Pages jaunes de votre annuaire téléphonique.
■Téléphoner au Centre d’interaction avec la clientèle. Le
numéro est indiquédans votre Guide d’utilisation et
d’entretien.
Lors de l’appel, vous aurez besoin des numéros de modèle et de
série du réfrigérateur. Les deux numéros sont indiqués sur la
plaque signalétique àl’intérieur du réfrigérateur.
1. Pour les armoires standard, laisser un dégagement
minimal de
¹⁄₈ po (3,18 mm) pour le nivellement du
réfrigérateur. Pour les armoires complètement
recouvertes, laisser un dégagement minimal de
¹⁄₄ po
(6,35 mm) pour le nivellement et le dégagement de porte.
2. Avant du réfrigérateur.

2221514A
© 2003. All rights reserved.
Tous droits réservés. ®Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada ®Marque déposée/TM Marque de commerce de KitchenAid, U.S.A., Emploi licenciépar KitchenAid Canada au Canada
5/03
Printed in U.S.A.
Impriméaux É.-U.
