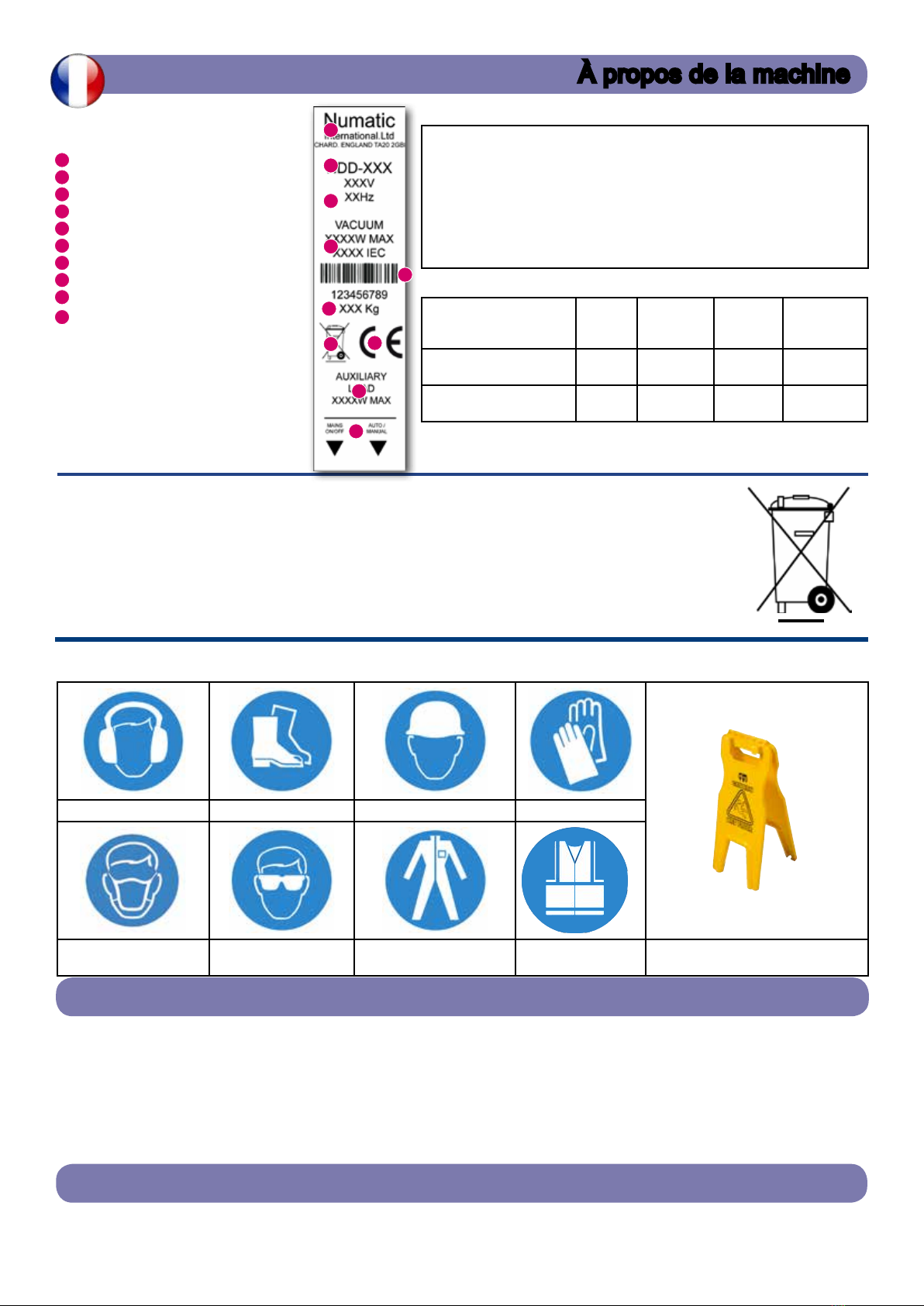

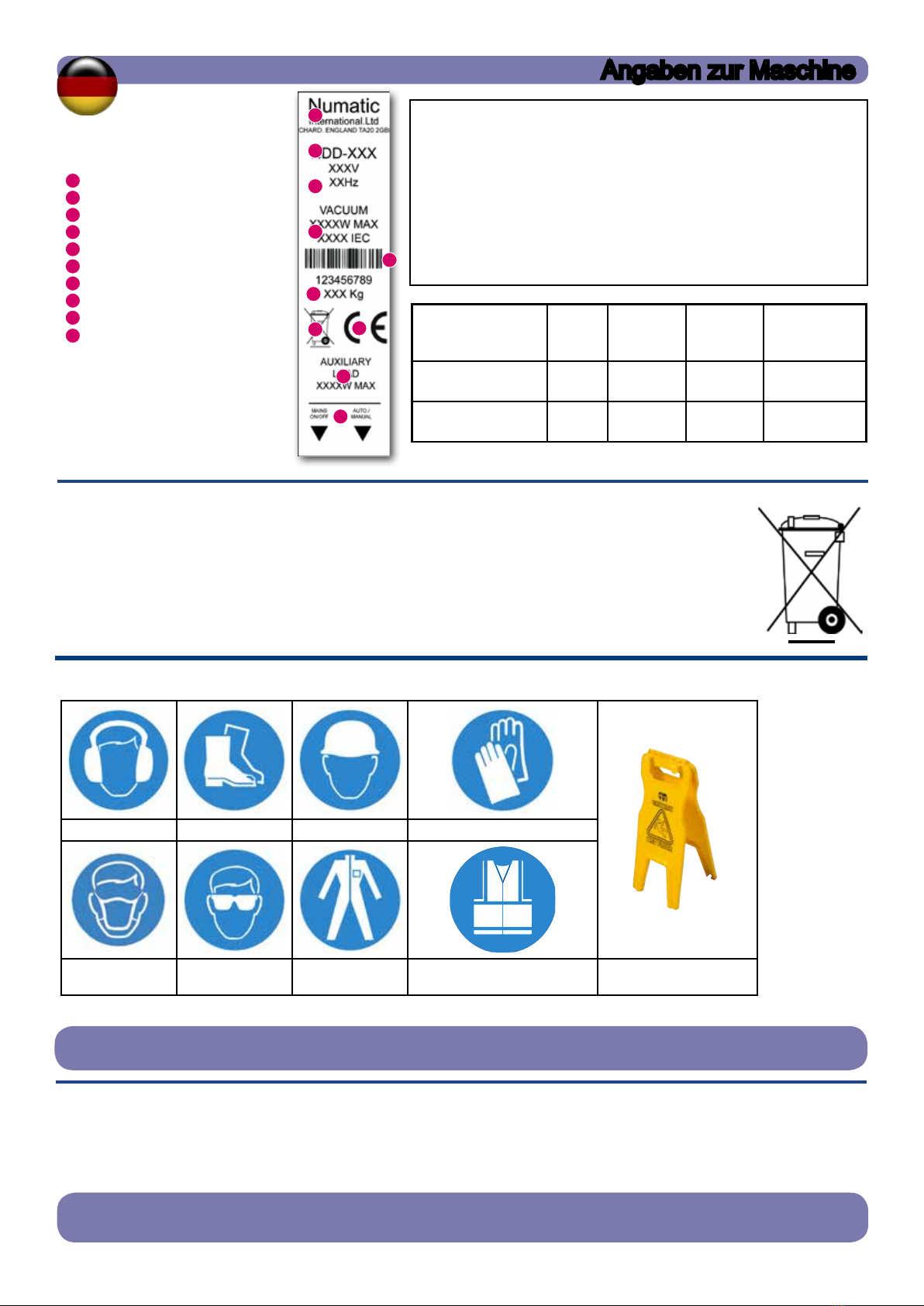

KLOP INNOVATIONS Numatic Micro-Flo NDD 570 User manual

NDD 570
NDD 570A
NDD 900
NDD 900A
Original instructions - Warning Read instruction manual before using the AirBo Machine
Waarschuwing - Less eerst deze handleiding voordat u de AirBo machine in gerbruik
Notice originale - Attention! Lisez le mode d’emploi avant d’utiliser la machine AirBo
Waarschuwing - Less eerst deze handleiding voordat u de AirBo machine in gerbruik
Owner Instructions
Bedienerhandbuch
Mode d’emploi
Bedieningshandleiding voor de gebruiker
Vacuum for Dust Free Working
Stofzuiger voor Fijnstof vrij werken
Vacuum for Dust Free Working
Stofzuiger voor Fijnstof vrij werken
klop innovations b.v.
Voor meer info ga naar:
www.airbo.nl

Kit - BB5
602920
602920
602919
602102
602162
Kit - ND5
602381
52 mm 58 mm
44 mm 54 mm
38 mm 45 mm
32 mm 38 mm
1
3
2
4

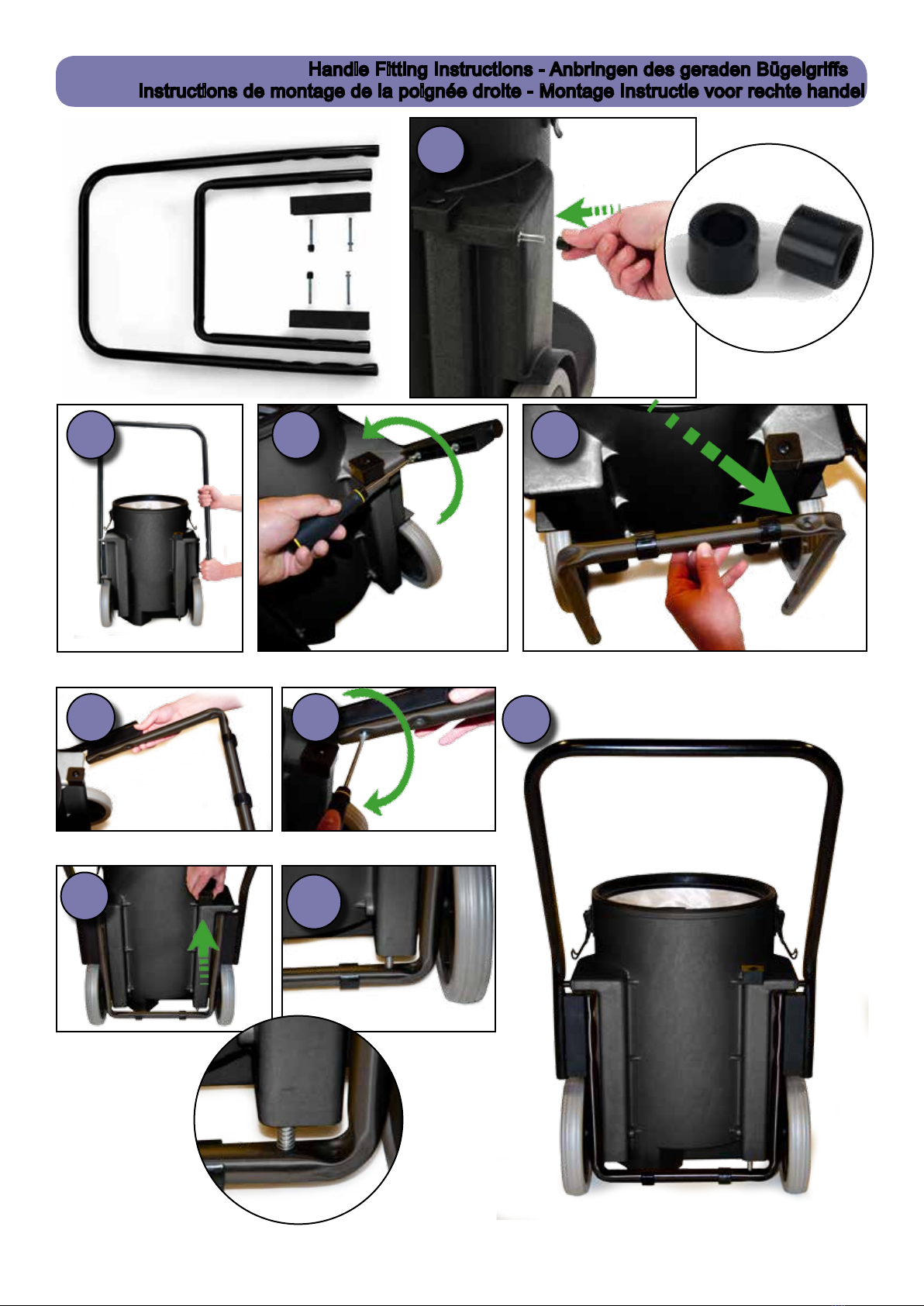

Handle Fitting Instructions - Anbringen des geraden Bügelgriffs
Instructions de montage de la poignée droite - Montage Instructie voor rechte handel
2 3
5 6
78
9
1
4

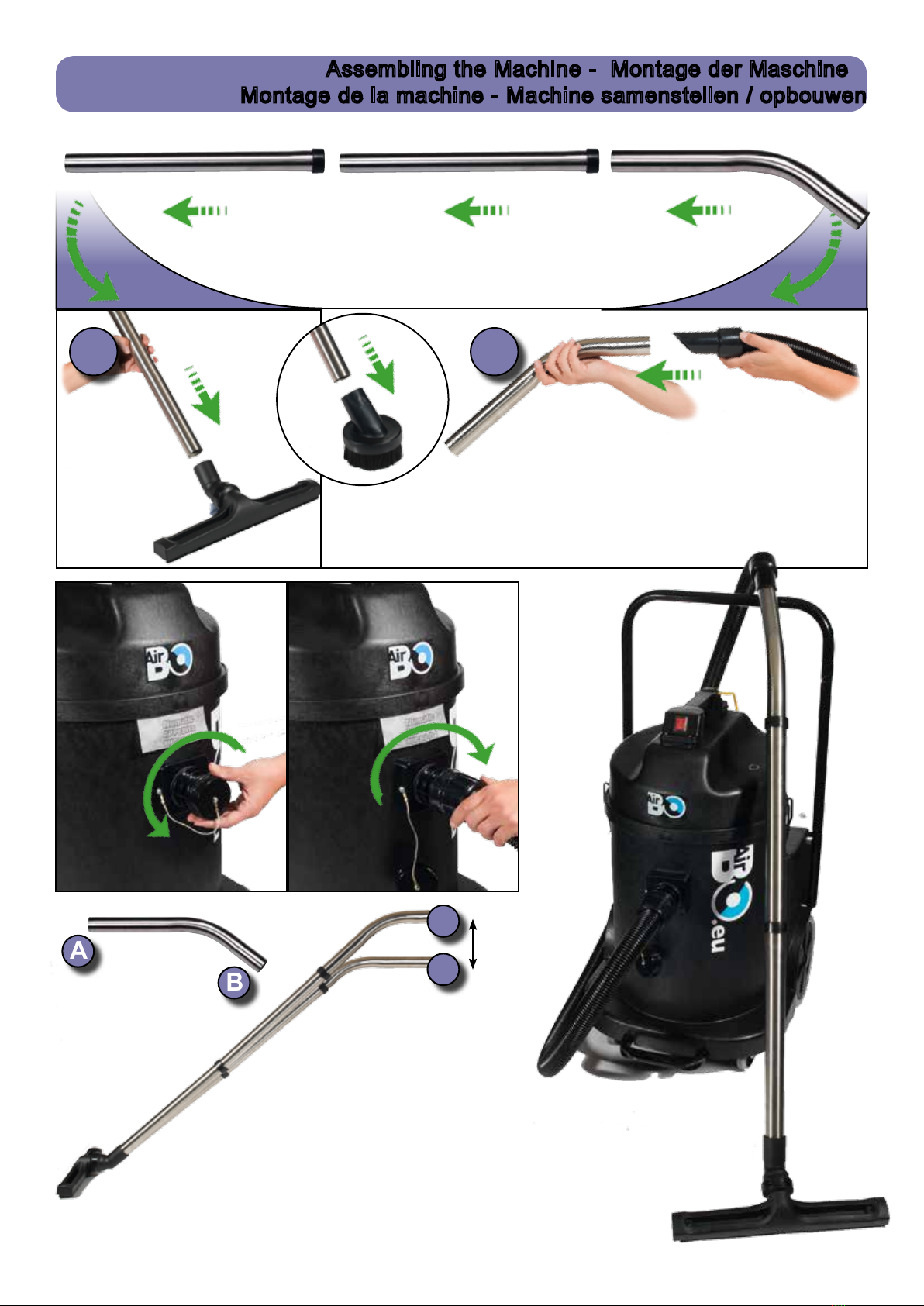

Assembling the Machine - Montage der Maschine
Montage de la machine - Machine samenstellen / opbouwen
1 2
A
B
50MM
A
B

Machine Function - Funktionen des Geräts
Fonction de la machine - Machine Functies
NDD 570
NDD 900
1
On / Off
1
Machine Function - Funktionen des Geräts
Fonction de la machine - Machine Functies
NDD 570A
NDD 900A
1
On / Off
2
Auto / Manual
Select Switch
1 2

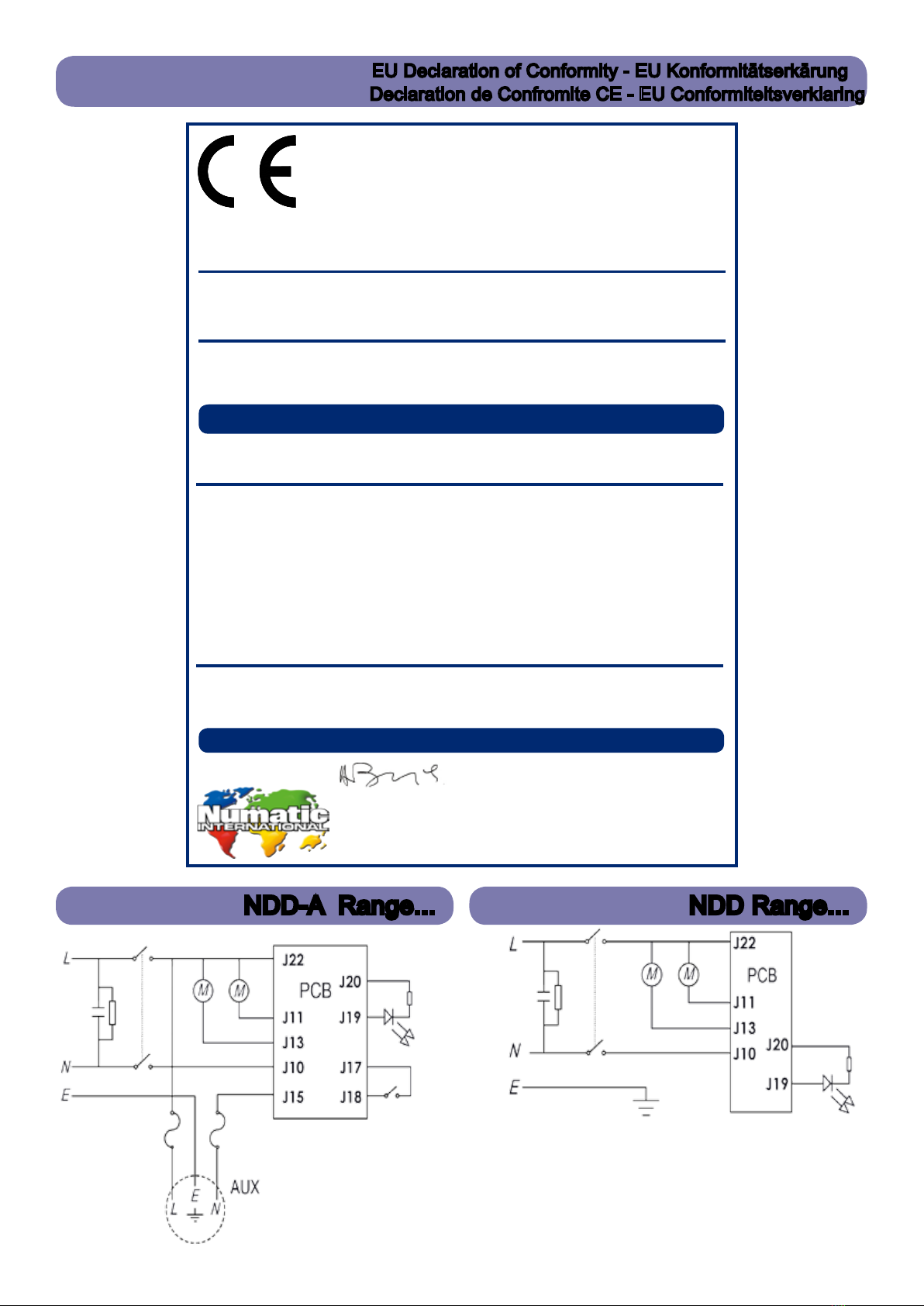

Machine Function - Funktionen des Geräts
Fonction de la machine - Machine Functies
NDD-A 1000W Maximum Load (min 100W)
If the auxiliary socket is overloaded, the machine will cut out.
To Reset switch off the machine, then wait for 5 seconds before switching on
NDD-A Maximale Last 1000 W (min. 100W)
Wenn die maximale Last an der zusätzlichen Steckdose überschritten wird, schaltet sich das Gerät ab.
(Schalten Sie das Gerät aus, um die Platine zurückzusetzen)
NDD-A Charge maximale 1000W (100W min)
Si la prise auxiliaire est en surcharge, la machine s’arrête.
(Eteignez la machine pour réinitialiser le circuit électronique)
NDD-A Maximale belasting 1000W. (min 100W)
Als het maximaal stroomgebruik van 1000W wordt overschreden, zal de machine uitschakelen.
Schakel de machine uit om de inschakelautomaat te resetten.
Fuse - Sicherung - Fusibles - Zekeringen
Your machine comes tted with fuses to protect it.
If the machine fails to start after it has been reset check the fuses.
To examine or change the fuses, apply pressure to the top of the fuse
holders and twist to release the fuse carrier and fuse.
Ihr Gerät ist zum Schutz mit einer Sicherung ausgestattet.
Wenn sich das Gerät nach dem Zurücksetzen nicht starten
lässt, überprüfen Sie die Sicherungen.
Um die Sicherung zu überprüfen bzw. auszutauschen, drücken Sie oben
auf die Sicherungskappe, und drehen Sie diese, um den Sicherungshalter
samt Sicherung herauszuziehen.
Votre machine est dotée de fusibles de pour la protéger.
Si la machine ne démarre pas après sa réinitialisation, vériez les
fusibles.
Pour examiner ou changer un fusible, appuyez sur la partie supérieure du
support du fusible et tournez pour dégager le porte-fusible et le fusible.
De stofzuiger heeft zekeringen om het elektrische circuit te beschermen.
Indien de stofzuiger niet start nadat deze is gereset, controleer dan de
zekeringen.
Om de zekeringen te bekijken of te vervangen dient u de
zekeringhouder in te drukken en te draaien. Let op! gebruik altijd trage
zekeringen (6.3A)
NDD-A Machines

Warning Light - Warnleuchte / Lo-Flo-Anzeige
Voyant d’alerte/Indicateur de faible écoulement - Waarschuwingslamp
Lo - Flo Indicator.
Slow Repeated Flash.
This indicates that your lter bag has become full.
Please Change the Bag
Constant Red Light.
This indicates a possible machine fault or that the Auxiliary socket has
become overloaded.
Switch off the machine to reset it.
Lo-Flo-Anzeige
Langsames wiederholtes Blinken
Dies zeigt an, dass der Filterbeutel voll ist. SETZEN SIE EINEN NEUEN
BEUTEL EIN.
Durchgehend rotes Leuchten
Dies zeigt einen möglichen Gerätefehler oder eine zu hohe Last an der
zusätzlichen Steckdose an.
Schalten Sie das Gerät aus, um es zurückzusetzen.
Indicateur de faible écoulement
Clignotement lent et répété
Indique que votre sac ltre est plein. VEUILLEZ CHANGER LE SAC.
Lumière rouge permanente
Indique une faute possible de la machine ou une surcharge de la prise
auxiliaire. Eteignez la machine pour la réinitialiser.
Lage luchtverplaatsings indicator.
Traag knipperend waarschuwingslampje.
De stofzak is vol of de luchtverplaatsing is <125 m3/h.
Vervang de stofzak
Constant Brandend rood waarchuwingslampje.
Het ingebouwde stopcontact is overbelast (Geweest).
Schakel de machine uit om te resetten.

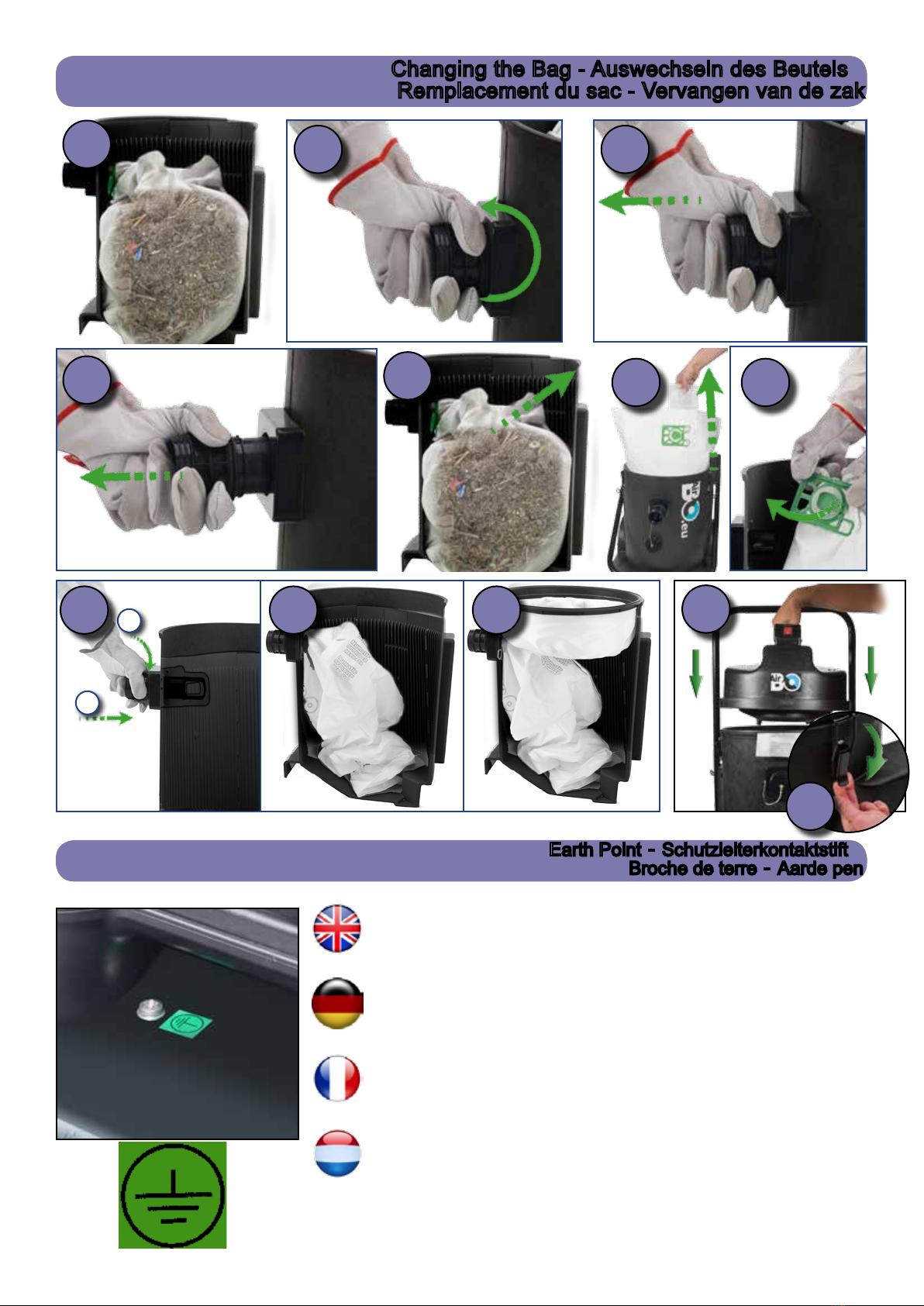

Changing the Bag - Auswechseln des Beutels
Remplacement du sac - Vervangen van de zak

Changing the Bag - Auswechseln des Beutels
Remplacement du sac - Vervangen van de zak
1
2
12 3
456 7
8 9 10 11
12
Earth Point - Schutzleiterkontaktstift
Broche de terre - Aarde pen
Earth Point
Portable Appliance Testing point (PAT)
Erdungskontakt
Point de mise à la terre utilisé pour le test électrique des appareils
portables.
Aarde testpunt voor keuringsapparatuur.

570 Drum Size - Trommelgröße - Taille de cuve - Grootte stofbak NVM 3BH / NVM 3BM
900 Drum size - Trommelgröße - Taille de cuve - Grootte stofbak NVM 4BH / NVM 4BM
NVM 3BH = HepaFlo Bags 570 Size
NVM 4BH = HepaFlo Bags 900 Size
HepaFlo Bag + Permatex Filter
NVM 3BM = MicroFlo Bags 570 Size
NVM 4BM = MicroFlo Bags 900 Size
MicroFlo Bag + MicroTex Filter
Numatic MicroFlo and HepaFlo Dust Bags
HepaFlo bags
This is our standard high efciency dust bag for normal industrial use.
MicroFlo bags
The MicroFlo design is specically for volume ne dust applications and provides excellent performance and
big capacity.
Please note that if MicroFlo bags are used on NON FINE DUSTS they can be TOO GOOD and will overll.
If this happens revert to HepaFlo bags for applications such as chimney sweeping, wood working etc.
HepaFlo bags
This is our standard high efciency dust bag for normal industrial use.
Numatic MicroFlo und HepaFlo – Staubbeutel
HepaFlo – Staublterbeutel
Äußerst efziente Standard Staublterbeutel für den normalen Einsatz in Industrie, Büro und Haushalt.
MicroFlo – Staublterbeutel
Speziell entwickelt für hohe Filterleistung bei Feinstaub-Anwendungen mit großer Kapazität.
Bitte beachten Sie, dass bei einem sehr großen Anfall von Feinstäuben, wie sie bei der Holzverarbeitung
oder Heizkessel- / Schornsteinreinigung anfallen können, die MicroFlo- Staublterbeutel ungeeignet sind.
Dieser Feinstaub verstopft diesen hochwertigen Filter sehr schnell. Für diese Anwendungen benutzen Sie
bitte den HepaFlo-Staubbeutel.
Sacs ltrants Numatic MicroFlo et HepaFlo
Sacs ltrants HepaFlo
Le sac HepaFlot est notre sac ltrant haute efcacité, standard, pour les applications industrielles courantes.
Sacs ltrants MicroFlo
Le sac MicroFlo est conçu pour l’aspiration de poussières nes et volatiles, avec d’excellentes performances
de ltration et de remplissage.
Pour l’aspiration de poussières non nes ou non volatiles, il peut arriver que le sac MicroFlo déborde en
raison sa performance trop élevée. Si tel est le cas, il convient de d’utiliser un sac HepaFlo pour les
applications courantes telles que le ramonage ou l’aspiration de poussières courantes.
Numatic MicroFlo en HepaFlo stofzakken
HepaFlo stofzakken
Dit zijn de standaard stofzakken met een hoge efciency voor normaal industrieel gebruik
MicroFlo stofzakken
De MicroFlo stofzak is ontworpen voor grotere hoeveelheden jnstof en geeft een geweldige prestatie en
heeft een grote capaciteit.
Houd er rekening mee dat MicroFlo stofzakken die worden gebruikt in stofzuigers die niet speciaal voor voor
jnstof zijn, de stofzak te goed kan werken en overvol kan raken. Als dit gebeurt, gebruik dan standaard
HepaFlo stofzakken voor bijvoorbeeld schoorsteenvegen, houtbewerking etc.
Bags and Filters - Beutel und Filter
Sacs et ltres - Stofzuigerzakken en lters

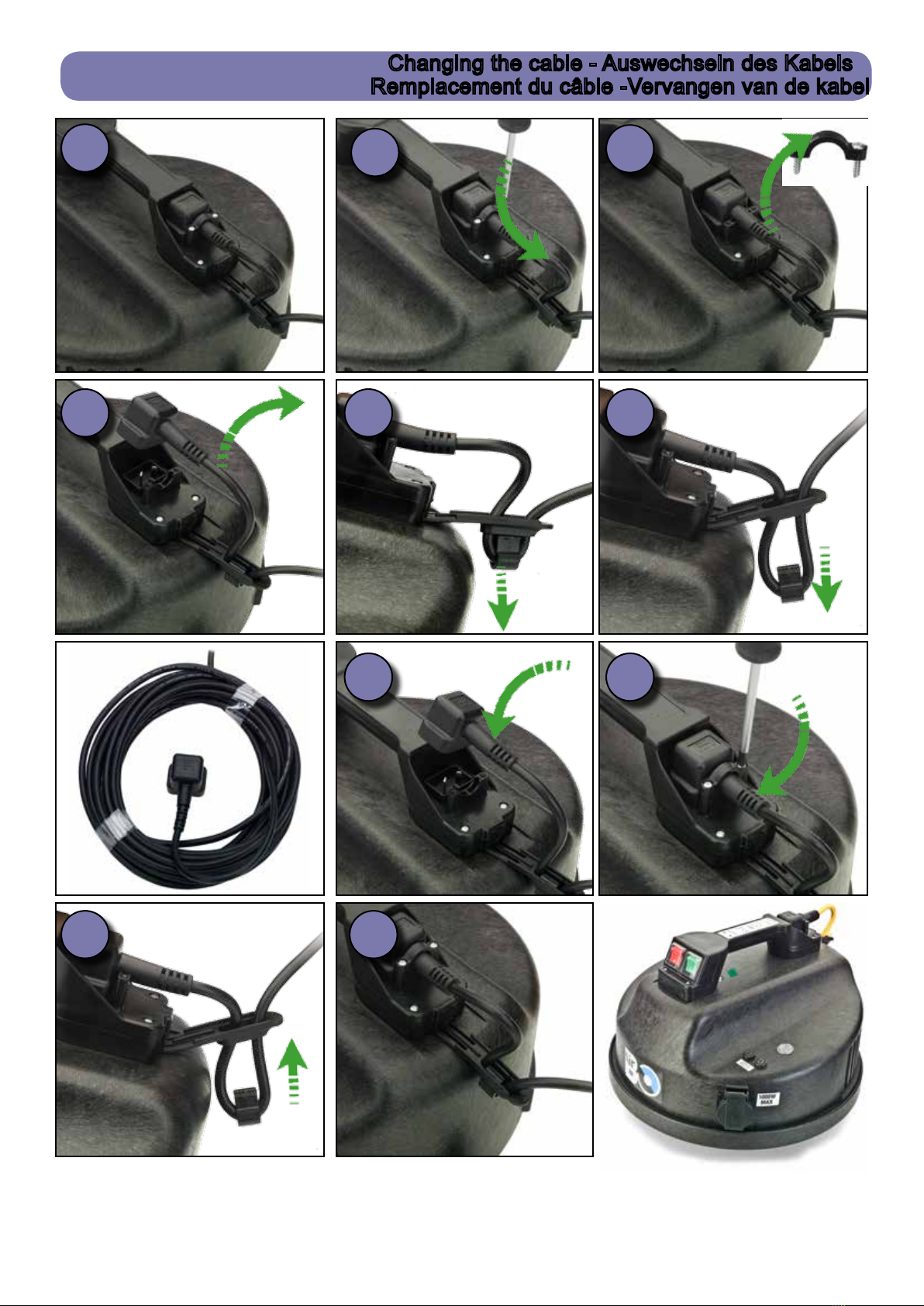

Changing the cable - Auswechseln des Kabels
Remplacement du câble -Vervangen van de kabel
123
4 5 6
7 8
910
