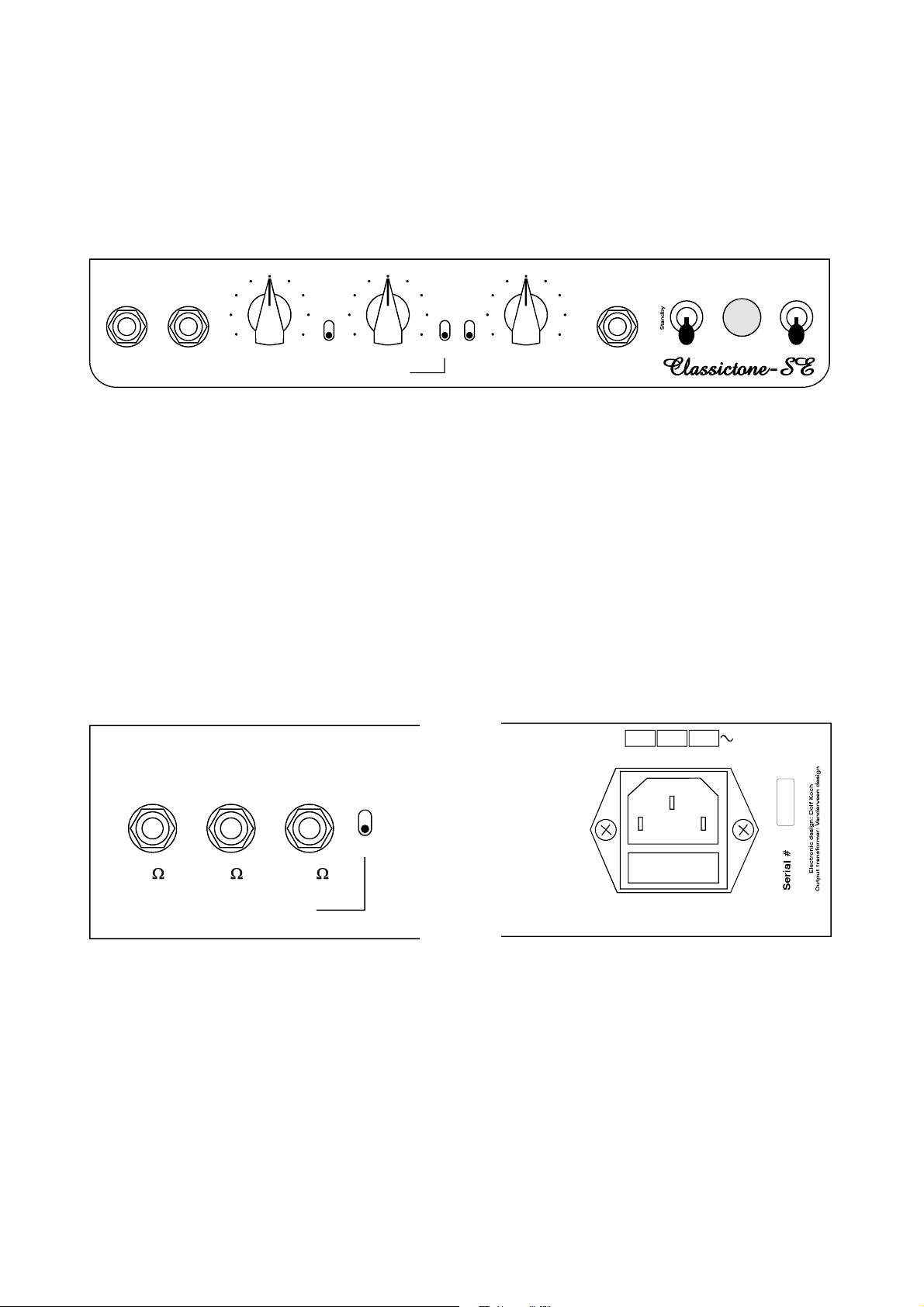

REAR PANEL FUNCTIONS (RÜCKSEITE)
[1] A.C. POWER:
ANSCHLUß FÜR NETZKABEL:
Der CLASSICTONE-SE verfügt über ein weltweit
verwendbares Netzteil. Es ist möglich, den
CLASSICTONE-SE intern auf 100, 115 oder 230 Volt
um zu schalten. Eine dieser Positionen wird in dem
Land, indem Sie den Verstärker benutzen wollen
zutreffen, unter Umständen mit minimalem Verlust der
Ausgangsleistung. Der CLASSICTONE-SE verträgt
ebenfalls 50 oder 60 Hertz.
Falls die Position des Spannungswahlschalter verändert
wurde ist es unbedingt erforderlich, dass die
verwendeten Sicherungen den auf der Rückseite
des Chassis vorgeschriebenen Spezifikationen
entsprechen!
FUSE:
Sowohl die Sicherung als auch eine Ersatzsicherung
befinden sich auf dem „Schlitten“ des
Sicherungshalters. Diesen „Schlitten“ kann man mittels
Schraubenzieher entfernen. Falls eine Sicherung
durchbrennen sollte darf sie ausschliesslich durch
eine ersetzt werden, die gleiche Werte aufweist!
Andernfalls kann der Verstärker beschädigt werden
und die Garantie erlischt!
ACHTUNG: Änderungen an dem
Spannungswahlschalter sollten ausschließlich
durch qualifizierte Techniker erfolgen.
Falls diese Arbeit nicht korrekt erfolgt drohen
Gefahren für die Gesundheit des Benutzers und für
das verwendete Equipment!
ACHTUNG: Vorgenannte Arbeiten und Austausch
von Sicherungen dürfen nur erfolgen, wenn der
Verstärker vom Stromnetz getrennt ist!
[2] SPEAKER OUTPUTS: Anschlussbuchsen für
Lautsprecher / Lautsprecherboxen. Minimale Impedanz
4, 8 oder 16 OHM. Diese Buchsen können NICHT
angewendet werden um mehrere Boxen an zu
schliessen, ein Box an jeder Buchse, es ist nur möglich
um eine Buchse zugleich zu benützen.
ACHTUNG: Verwenden Sie immer Lautprecherkabel!
[3] SPEAKER ON/OFF: Diese Schalter verbrecht die
Verbindung zwischen die Endstufe und die
Lautsprecher / Lautsprecherboxen, und belastet die
Endstufe mit ein 25W Dummy Load. Dieser macht es
möglich um die CLASSICTONE-SE mit volles
Vermögen zu spielen ohne etwas zu hören und
gleichzeitig die Ausgang [9] zu benützen für Recording
oder andere Anwendungen.
ACHTUNG: Betreiben Sie den CLASSICTONE-SE
niemals ohne angeschlossene(n) Lautsprecher
wenn die SPEAKER ON/OFF Schalter [3] in die ON
Position ist!
RÖHRENWECHSEL
SICHERHEIT: TRENNEN SIE ZUERST DEN
VERSTÄRKER VOM NETZ UND LASSEN SIE DIE
RÖHREN ABKÜHLEN!
PRÜFEN SIE ANHAND DES IM CHASSIS
ANGEBRACHTEN AUFKLEBERS KORREKTEN
TYP UND POSITION DER AUSZUTAUSCHENDEN
RÖHREN!
ERSETZEN SIE RÖHREN AUSSCHLIESSLICH
DURCH ORIGINAL KOCH RÖHREN HÖCHSTER
QUALITÄT. (ANDERNFALLS ERLISCHT DIE
GARANTIE)
VOR DEM RÖHRENWECHSEL MUSS DIE
SICHERHEITSGRILL ENTFERNT WERDEN.
NACH DEM RÖHRENWECHSEL MUSS DIE
SICHERHEITSGRILL WIEDER ANGEBRACHT
WERDEN:
BITTE BEACHTEN: Der CLASSICTONE-SE besitzt
eine AUTOBIAS Schaltung die es ermöglicht die
Endstufenröhre auszutauschen ohne durch einen
Techniker den Arbeitspunkt der Röhre abgleichen
lassen zu müssen (biasing).
Falls Sie sich nicht sicher sind, lassen Sie
diese Arbeiten zu Ihrem eigenem Schutz und
dem Ihres Equipments durch einen versierten
Techniker ausführen!
Vorverstärker- und Endstufenröhren unterliegem einem
natürlichen Verschleiss und müssen daher in
regelmäßigen Abständen gewechselt werden, um den
CLASSICTONE-SE immer im besten Arbeitszustand zu
erhalten.
Röhren verhalten sich ähnlich wie Gitarrensaiten; mit
der Zeit verlieren sie Bässe, Höhen und Dynamik. Daher
ist ein gelegentlicher Austausch nötig. Als Faustregel
gilt bei Röhren: Falls Ihr Verstärker täglich in Betrieb ist
sollte der Austausch jährlich stattfinden; bei Benutzung
zwei bis dreimal in der Woche sollte ein 2 - 3 jähriger
Turnus ausreichen.
Röhren werden selten defekt, falls doch gibt es einige
Symptome hierfür:
VORVERSTÄRKERRÖHRE (PREAMP) (ECC83,
12AX7, 7025):
Mikrophonisches Pfeifen.
Keine oder nur sehr geringe Lautstärke.
Übermäßiges Rauschen.
ENDSTUFENRÖHRE (6W: EL84, 6V6. 12W: 5881,
EL34, 6L6):
Lautes Krachen,das nicht durch Potis des
Frontpanels erzeugt wird.
Gelegentliches oder ständiges Durchbrennen der
Verstärkersicherungen.
„Seltsame Verzerrungen“ des Verstärkers.
Starkes Brummen.
Der Austausch einer oder beider Röhren ist eine
einfache und schnelle Reperaturmöglichkeit Ihres
Verstärkers.
Im Falle des Schadens der Endstufenröhre ist es
möglich die schadhafte Röhre auszutauschen ohne ein
Biasing duchzuführen.
Nochmals der Hinweis: Falls Sie sich nicht sicher
sind fragen Sie Ihren Händler oder einen versierten
Techniker
