KROFTMAN WT609 User manual

V00.00KR 190211
Warehouse tent / Lagerzelt / chapiteau de stockage / Magazijntent
Kroftman WT609
(6,00 x 9,00 m)
Part / Teil / Pièce / Deel
1-2
Installation manual
Montageanleitung
Manuel de montage
Installatiehandleiding

Teil:
Part:
tbv
excel
Umschreibung:
Description:
Länge:
Length:
Zahl:
Qty.:
Leverancier
tbv excel
tekening
-Assembly handleiding 17240 1 - MTA0011
-Spant voor 8645 1 - MTA0011-05
-Tussenspant 8645 1 - MTA0011-06
-Frame voorwand 8645 1 - MTA0011-07
-Spant achter 8645 1 - MTA0011-10
-Tussenspant C 8645 1 - MTA0011-11
-Frame achterwand 8645 1 - MTA0011-13
-Tussenspant C extensie 8645 3 - MTA0011-17
-Extension set 3 - MTA0011-18_ZONDER
-Warehouse Tent / Industriezelt 1 - MTA0012
-Verankerungs-Plan / anchor plan / verankering WT6158685 1 - MTA0012-01
-Betonnen vloer met fundament 10973 1 - MTA0012-01-001

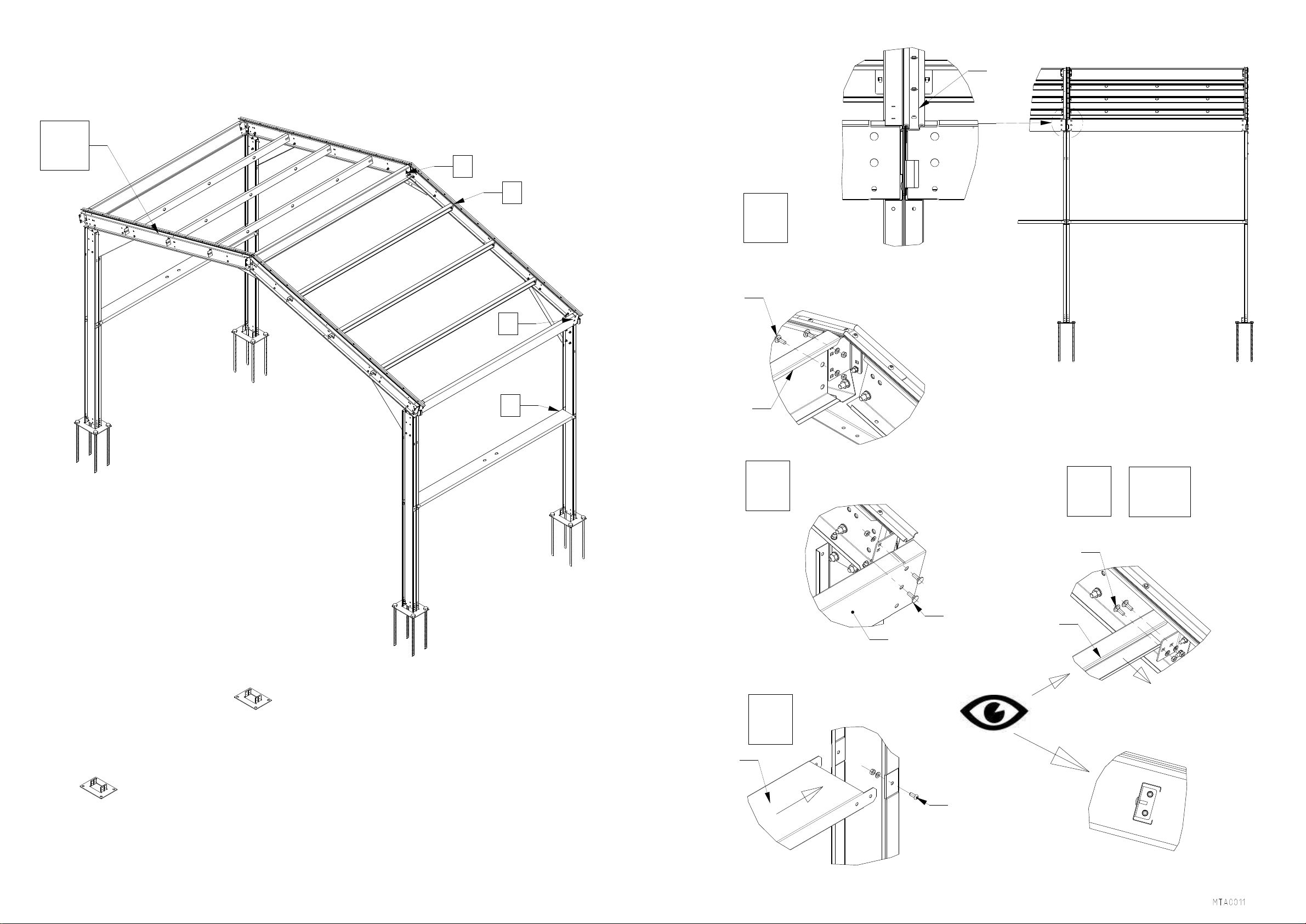

-Frame tbv handleiding 1 - MTA0018
1Kolom 3078 24 - MTA0011-006
2Spant rechts 3170 12 - MTA0011-007
3Spant links 3170 12 - MTA0011-010
4Schetsplaat kolom 7 - MTA0011-002
5Schetsplaat nok 7 - MTA0011-003
6Voetplaat 14 - MTA0011-005
7Kederprofiel / keder profile / keder profiel 3223 14 - MTA0011-013
9Gording zijwand C200 2852 10 - MTA0011-060
10 Gording zijwand achter C200 2905 2 - MTA0011-061
11 Voetplaat 4 - MTA0011-026
12 Kolom voor- achterzijde 3500 4 - MTA0011-022
13 ligger boven roldeur 9'x10' 2843 2 - MTA0011-023
14 ligger L en R voor- en achterzijde 1418 4 - MTA0011-040
15 staander boven roldeur 755 2 - MTA0011-048
16 ligger midden achter 2743 1 - MTA0011-042
21- Windbrace roof 12 - MTA0011-03
22 Erdnagel / steg peg / grondpen 655 8 - MTA0011-064
23 Gording 2848 30 - MTA0011-070
24 Gording C100 2901 6 - MTA0011-072
26 Koppelstrip kederprofielen 7 - MTA0011-075
28 Gording 2752 5 - MTA0011-001
29 Gording goot C 200mm 2842 10 - MTA0011-049
30 Nok gording C 200mm 2805 1 - MTA0011-058
31- Windbrace end wall 2 - MTA0011-16
32- Windbrace end wall 2 - MTA0011-15
1A Gording goot C 200mm achter 2891 2 - MTA0011-059
4L Schetsplaat kolom 7 - MTA0011-004
B1 Bevestigings beugel 36 - MTA0011-009
B11 Bevestigings beugel C100 72 - MTA0011-071
B12 Bracket front top / Beugel voorzijde boven 4 - MTA0011-043
B13 Windbrace support 8 - MTA0011-068
B5 Bevestigings beugel 8 - MTA0011-044
B6 Versteviging kolom boven R 7 - MTA0011-055
B6A Versteviging kolom boven L 7 - MTA0011-063
B7 Koppelstrip staander voor en achter 4 - MTA0011-024
B8 Beugel windverband 36 - MTA0011-045
B9 Spannerhalter / support / steun spanner R 7 - MTA0011-027
B9A Spannerhalter / support / steun spanner L 7 - MTA0011-035
BO-1 M8x25 carrage bolt + nut + washer 2 - BO-1-10
BO-1 M8x25 carrage bolt + nut + washer 10 - BO-1-11
BO-1 M8x25 carrage bolt + nut + washer 8 - BO-1-12_5
BO-1 M8x25 carrage bolt + nut + washer 68 - BO-1-14
BO-1 M8x25 carrage bolt + nut + washer 20 - BO-1-16
BO-1 M8x25 carrage bolt + nut + washer 38 - BO-1-5_5
BO-1 M8x25 carrage bolt + nut + washer 16 - BO-1-8_5
BO-2 M8x20 button head screw + nut + washer 13 - BO-2-3
BO-2 M8x20 button head screw + nut + washer 14 - BO-2-3_75
BO-2 M8x20 button head screw + nut + washer 1 - BO-2-4
BO-2 M8x20 button head screw + nut + washer 36 - BO-2-5_5
BO-2 M8x20 button head screw + nut + washer 28 - BO-2-6_75
BO-2 M8x20 button head screw + nut + washer 86 - BO-2-7_5
BO-3 M12x30 hexagon bolt + nut + washer 20 - BO-3-10
BO-3 M12x30 hexagon bolt + nut + washer 10 - BO-3-10_5
BO-3 M12x30 hexagon bolt + nut + washer 26 - BO-3-12
BO-3 M12x30 hexagon bolt + nut + washer 60 - BO-3-4_5
BO-3 M12x30 hexagon bolt + nut + washer 132 - BO-3-6
BO-3 M12x30 hexagon bolt + nut + washer 6 - BO-3-8_5
BO-3 M12x30 hexagon bolt + nut + washer 2 - BO-3-9_5
DIN125A_M12 Unterleg scheibe / washer / sluitring 256 DIN125A_M12
DIN125A_M8 Unterleg scheibe / washer / sluitring 340 DIN125A_M8
DIN603_M8X20 Flachrundschraube / carriage bolt / slotbout 20 4 - DIN603_M8X20
DIN603_M8X25 Flachrundschraube / carriage bolt / slotbout 25 194 - DIN603_M8X25
DIN933-M12X30 Sechskantschraube / hexagon bolt / zeskant bout30 256 - DIN933_M12X30
DIN934_M12 moer / nut / Mutter M12 256 DIN934_M12
DIN934_M8 Mutter / nut / moer 340 DIN934_M8
ISO7380_M8X20_8_8 Linsenschraube/button head screw/laagbolkop schroef20 194 ISO7380_M8X20_8_8
SC-A Bohrschraube Dach/selfdrilling screw roof 5.5x25 18 - SC-A
SC-A Bohrschraube Dach/selfdrilling screw roof 5.5x25 108 - SC-A_ZONDER
Teil
Part
2 BO-1 BO-1-10 M8x25 carrage bolt + nut + washer -
10 BO-1 BO-1-11 M8x25 carrage bolt + nut + washer -
8 BO-1 BO-1-12_5 M8x25 carrage bolt + nut + washer -
68 BO-1 BO-1-14 M8x25 carrage bolt + nut + washer -
20 BO-1 BO-1-16 M8x25 carrage bolt + nut + washer -
38 BO-1 BO-1-5_5 M8x25 carrage bolt + nut + washer -
16 BO-1 BO-1-8_5 M8x25 carrage bolt + nut + washer -
13 BO-2 BO-2-3 M8x20 button head screw + nut + washer -
14 BO-2 BO-2-3_75 M8x20 button head screw + nut + washer -
1 BO-2 BO-2-4 M8x20 button head screw + nut + washer -
36 BO-2 BO-2-5_5 M8x20 button head screw + nut + washer -
28 BO-2 BO-2-6_75 M8x20 button head screw + nut + washer -
86 BO-2 BO-2-7_5 M8x20 button head screw + nut + washer -
20 BO-3 BO-3-10 M12x30 hexagon bolt + nut + washer -
10 BO-3 BO-3-10_5 M12x30 hexagon bolt + nut + washer -
26 BO-3 BO-3-12 M12x30 hexagon bolt + nut + washer -
60 BO-3 BO-3-4_5 M12x30 hexagon bolt + nut + washer -
132 BO-3 BO-3-6 M12x30 hexagon bolt + nut + washer -
6 BO-3 BO-3-8_5 M12x30 hexagon bolt + nut + washer -
2 BO-3 BO-3-9_5 M12x30 hexagon bolt + nut + washer -
32 BO-5 DIN-EN-13889-0_5 Shackle / Schäkel / D-sluiting WLL 0,5 -
32 DIN-EN-13889-0_5-01 - -
32 DIN-EN-13889-0_5-02 - -
256 DIN125A_M12 DIN125A_M12 Unterleg scheibe / washer / sluitring
340 DIN125A_M8 DIN125A_M8 Unterleg scheibe / washer / sluitring
16 DIN1480-M12-O-O DIN1480-M12-O-O Spanschloß / turnbuckle / kabelspanner -
4 DIN603_M8X20 DIN603_M8X20 Flachrundschraube / carriage bolt / slotbout 20,000 -
194 DIN603_M8X25 DIN603_M8X25 Flachrundschraube / carriage bolt / slotbout 25,000 -
256 DIN933-M12X30 DIN933_M12X30 Sechskantschraube / hexagon bolt / zeskant bout 30,000 -
256 DIN934_M12 DIN934_M12 moer / nut / Mutter M12
340 DIN934_M8 DIN934_M8 Mutter / nut / moer
194 ISO7380_M8X20_8_8ISO7380_M8X20_8_8 Linsenschraube/button head screw/laagbolkop schroef 20,000
1 - MTA0011 Assembly handleiding 17240,000 -
5 28 MTA0011-001 Gording 2752,000 -
7 4 MTA0011-002 Schetsplaat kolom -
7 5 MTA0011-003 Schetsplaat nok -
12 21- MTA0011-03 Windbrace roof -
7 4L MTA0011-004 Schetsplaat kolom -
14 6 MTA0011-005 Voetplaat -
1 - MTA0011-05 Spant voor 8645,000 -
24 1 MTA0011-006 Kolom 3078,000 -
1 - MTA0011-06 Tussenspant 8645,000 -
12 2 MTA0011-007 Spant rechts 3170,000 -
1 - MTA0011-07 Frame voorwand 8645,000 -
36 B1 MTA0011-009 Bevestigings beugel -
12 3 MTA0011-010 Spant links 3170,000 -
1 - MTA0011-10 Spant achter 8645,000 -
1 - MTA0011-11 Tussenspant C 8645,000 -
14 7 MTA0011-013 Kederprofiel / keder profile / keder profiel 3223,000 -
1 - MTA0011-13 Frame achterwand 8645,000 -
2 32- MTA0011-15 Windbrace end wall -
2 31- MTA0011-16 Windbrace end wall -
3 - MTA0011-17 Tussenspant C extensie 8645,000 -
3 - MTA0011-18_ZONDER Extension set -
4 12 MTA0011-022 Kolom voor- achterzijde 3500,000 -
2 13 MTA0011-023 ligger boven roldeur 9'x10' 2843,000 -
4 B7 MTA0011-024 Koppelstrip staander voor en achter -
4 11 MTA0011-026 Voetplaat -
7 B9 MTA0011-027 Spannerhalter / support / steun spanner R -
12 21 MTA0011-032 Kabel windverband 8mm 7x19 3970,499 -
7 B9A MTA0011-035 Spannerhalter / support / steun spanner L -
4 14 MTA0011-040 ligger L en R voor- en achterzijde 1418,000 -
1 16 MTA0011-042 ligger midden achter 2743,000 -
4 B12 MTA0011-043 Bracket front top / Beugel voorzijde boven -
8 B5 MTA0011-044 Bevestigings beugel -
36 B8 MTA0011-045 Beugel windverband -
2 15 MTA0011-048 staander boven roldeur 754,500 -
10 29 MTA0011-049 Gording goot C 200mm 2842,000 -
7 B6 MTA0011-055 Versteviging kolom boven R -
1 30 MTA0011-058 Nok gording C 200mm 2805,000 -
2 1A MTA0011-059 Gording goot C 200mm achter 2891,000 -
10 9 MTA0011-060 Gording zijwand C200 2852,000 -
2 10 MTA0011-061 Gording zijwand achter C200 2905,000 -
7 B6A MTA0011-063 Versteviging kolom boven L -
8 22 MTA0011-064 Erdnagel / steg peg / grondpen 655,000 -
2 32 MTA0011-065 Kabel windverband 8mm 7x19 2750,499 -
8 B13 MTA0011-068 Windbrace support -
2 31 MTA0011-069 Kabel windverband 8mm 7x19 3125,499 -
30 23 MTA0011-070 Gording 2848,000 -
72 B11 MTA0011-071 Bevestigings beugel C100 -
6 24 MTA0011-072 Gording C100 2901,000 -
7 26 MTA0011-075 Koppelstrip kederprofielen -
1 - MTA0012 Warehouse Tent / Industriezelt -
1 - MTA0012-01 Verankerungs-Plan / anchor plan / verankering WT615 8685,000 -
1 - MTA0012-01-001 Betonnen vloer met fundament 10972,800 -
1 - MTA0018 Frame tbv handleiding -
18 SC-A SC-A Bohrschraube Dach/selfdrilling screw roof 5.5x25 -
108 SC-A SC-A_ZONDER Bohrschraube Dach/selfdrilling screw roof 5.5x25 -
32 S6 SOA00001-006 Talurit Pressklem / clamp -
16 S5 SOA00001-007 Kausche / Wire rope thimble 8mm -
MTA0018
Zahl
Qty
Modell Nr.
Model Nr.
Umschreibung
Description
Länge
Length
Hersteller Nr.
Manufactor code
WT609
WT612
WT615
WT618

Legend - Legende - Légende - Legenda
See next page
Siehe nächste
Seite
Voir page
suivante
Zie volgende
bladzijde
Sub-assembly
Unterbaugruppe
Sous-ensemble
Sub samenstelling
Part number
Teilenummer
Numéro de
pièce
Onderdeelnummer
Detail number
Detailnummer
Numéro de
détail
Detailnummer
Step number
Schrittnummer
Numéro d’étape
Stapnummer
Dimensions in
millimeters
Abmessungen
in Millimeter
Dimensions en
millimètres
Maatvoering in
millimeters

90
Teil
Part
16 650,000
U1 2860,000
U1R 2860,000
U11 2863,000
U2 2913,000
U2R 2913,000
6
Teil
Part
4 DIN125A_M12 DIN125A_M12 Unterleg scheibe / washer / sluitring
10 DIN125A_M8 DIN125A_M8 Unterleg scheibe / washer / sluitring
4 DIN436_M12 DIN436_M12 Square washer / vierkantsluitplaat M12 -
4 DIN934_M12 DIN934_M12 moer / nut / Mutter M12
10 DIN934_M8 DIN934_M8 Mutter / nut / moer
20 ISO7380_M8X20_8_8ISO7380_M8X20_8_8 Linsenschraube/button head screw/laagbolkop schroef 20,000
4 MKT-B12-20-35_115-FVZMKT-B12-20-35_115-FVZ Durchsteckanker / anchor bolt / doorsteekanker 115,000 -
4 7E MKT_B_12-85-100_180 pen van eab
1 - MTA0011 Assembly handleiding 14375,000 -
12 6 MTA0011-005 Voetplaat -
1 - MTA0011-05 Spant voor 8645,000 -
1 - MTA0011-06 Tussenspant 8645,000 -
1 - MTA0011-10 Spant achter 8645,000 -
1 U1 MTA0011-011 U-profiel zijkant onder 2860,000
1 - MTA0011-11 Tussenspant C 8645,000 -
2 - MTA0011-17 Tussenspant C extensie 8645,000 -
2 - MTA0011-18_ZONDER Extension set -
1 U1R MTA0011-021 U-profiel zijkant onder rechts 2860,000
1 U2 MTA0011-033 U-profiel zijkant onder achter 2913,000
6 U11 MTA0011-036 U-profiel zijkant onder midden 2863,000
1 U2R MTA0011-062 U-profiel zijkant onder achter 2913,000
4 22 MTA0011-064 Erdnagel / steg peg / grondpen 655,000 -
1 MTA0015 - -
1 16 TCA0003-02-014 Erdnagel / steg peg / grondpen 650,000 -
1 1 1 1 1
1 1 1 1 1
10 8 6 4 2
1 1 1 1 1
1 1 1 1 1
WT609
Qty
MTA0015 1-4
A
A(1:5)
Länge
Length
option OA option OB
Zahl
Qty
Modell Nr.
Model Nr.
Umschreibung
Description
Länge
Length
Hersteller Nr.
Manufactor code
WT621
Qty
WT618
Qty
WT615
Qty
WT612
Qty
#1
1-4
U1R
U11
U11
U11
U2R
U1
U11
U11
U11
U2
U11
U1R
6
BO-2

6170
2812
0
5677
WT609
8542
WT612
11407
WT615
14272
MTA0015 2-4
#2
2-4
Option OA
Option OB
SCALE 1:10 SCALE 1:10 SCALE 1:10

MTA0015 3-4
90
3-4
#3
Teil
Part
4 DIN125A_M12 DIN125A_M12 Unterleg scheibe / washer / sluitring
10 DIN125A_M8 DIN125A_M8 Unterleg scheibe / washer / sluitring
4 DIN436_M12 DIN436_M12 Square washer / vierkantsluitplaat M12 -
4 DIN934_M12 DIN934_M12 moer / nut / Mutter M12
10 DIN934_M8 DIN934_M8 Mutter / nut / moer
20 ISO7380_M8X20_8_8ISO7380_M8X20_8_8 Linsenschraube/button head screw/laagbolkop schroef 20,000
4 MKT-B12-20-35_115-FVZMKT-B12-20-35_115-FVZ Durchsteckanker / anchor bolt / doorsteekanker 115,000 -
4 7E MKT_B_12-85-100_180 pen van eab
1 - MTA0011 Assembly handleiding 17240,000 -
12 6 MTA0011-005 Voetplaat -
1 - MTA0011-05 Spant voor 8645,000 -
1 - MTA0011-06 Tussenspant 8645,000 -
1 - MTA0011-10 Spant achter 8645,000 -
1 U1 MTA0011-011 U-profiel zijkant onder 2860,000
1 - MTA0011-11 Tussenspant C 8645,000 -
2 - MTA0011-17 Tussenspant C extensie 8645,000 -
2 - MTA0011-18_ZONDER Extension set -
1 U1R MTA0011-021 U-profiel zijkant onder rechts 2860,000
1 U2 MTA0011-033 U-profiel zijkant onder achter 2913,000
6 U11 MTA0011-036 U-profiel zijkant onder midden 2863,000
1 U2R MTA0011-062 U-profiel zijkant onder achter 2913,000
4 22 MTA0011-064 Erdnagel / steg peg / grondpen 655,000 -
1 MTA0015 - -
1 16 TCA0003-02-014 Erdnagel / steg peg / grondpen 650,000 -
Zahl
Qty
Modell Nr.
Model Nr.
Umschreibung
Description
Länge
Length
Hersteller Nr.
Manufactor code

MTA0016
C
B

!!! 5980
4105
!!! 5980
rep is 003
MTA0011-10 1-2
1x
1-9
7
4
2+5
6
9
13
8
C

1 is rep 001
2 en 3 is rep 002
4 en 5 is rep 003
MTA0011-10 2-2
23
4
89
1
5
67
1
B6A
BO-3
6x
BO-2
2x
2
2
4
B11
BO-3
6x
BO-1
2x
B1
26 7
2x
BO-2
4x
BO-1
2x
!!!
7
3
BO-1
2x
B11
BO-3
6x
4L
B6
1
BO-2
2x
BO-3
6x
B1
B9
7
SC-A
BO-2
BO-1
3x
3
25BO-3
8x
B11
BO-1
2x
B9A
7
BO-1
3x
BO-2
1x
