La Crosse Technology WS9090 User manual

DRAHTLOSE 868 MHz TEMPERATURSTATION
WIRELESS 868 MHz TEMPERATURE STATION
STATION DE TEMPERATURE SANS FIL 868 MHz
DRAADLOOS 868 MHz TEMPERATUUSTATION
STAZIONE DELLA TEMPERATURA CON RADIOTRASMISSIONE
DATI A 868 MHz
ESTACIÓN DE LA TEMPERATURA INALÁMBRICA DE 868MHz
Bedienungsanleitung
Instruction manual
Manuel d’Utilisation
Handleiding
Manuale delle istruzioni
Manual de instrucciones
100X90mm

1
DRAHTLOSE 868 MHz-TEMPERATURSTATION
Bedienungsanleitung
EINFÜHRUNG:
Herzlichen Glückwunsch zum Erwerb dieser 868 MHz-Temperaturstation mit Anzeige
der Zeit mit Sekundenfunktion sowie der Raum- und Außentemperatur. Mit nur zwei
leicht bedienbaren Funktionstasten eignet sich dieses innovative Produkt ideal für
den Einsatz in Heim und Büro.
«
Instant Transmission+» ist die neueste, exklusiv von LA CROSSE
TECHNOLOGY entwickelte und realisierte Technologie für die drahtlose
Fernübertragung.
“IT +” bi
etet Ihnen die sofortige Aktualisierung aller durch Ihre Außensender
erhobenen Messdaten. Damit verfolgen Sie Ihre lokalen Wetteränderungen
in Echtzeit !

2
SET-Taste
Aufsteller
MIN/MAX/+ -Taste
LCD
-
Anzeige
DIE TEMPERATURSTATION
MERKMALE:
DIE TEMPERATURSTATION
 Funkgesteuerte DCF-77-Zeitanzeige mit manueller Einstelloption
 Zeitanzeige (Stunden, Minuten, Sekunden)
 DCF-Zeitsignalempfang EIN/AUS (ON/OFF)
 12/24-Stunden-Zeitanzeigeformat
 Kalenderanzeige (Monat, Tagesdatum, Wochentag)
 Zeitzonenoption ±12 Stunden
 Temperaturanzeige in °C (Celsius) oder °F (Fahrenheit) wählbar
 Raum- und Außentemperaturanzeige mit Minimal- und
Maximalwertspeicherung
 Manuelle Rückstellung der MIN/MAX-Speicherwerte
 Drahlose Fernübertragung per 868 MHz-Signal
 Signalempfangsintervalle 4 Sekunden
Aufhängeöse
Batteriefach-
deckel

3
 Batterietiefstandsanzeige
 Wandmontage oder Tischaufstellung
DER AUSSENTEMPERATURSENDER
 Fernübertragung der Außentemperatur zur
Temperaturstation per 868 MHz-Signal
 Wettergeschütztes Gehäuse
 Gehäuse wandmontierbar
 An einer geschützten Stelle montieren. Direkten Regen
oder Sonnenschein vermeiden
GRUNDEINSTELLUNG:
Hinweis: Diese Temperaturstation empfängt nur einen Außensender.
1. Legen Sie zuerst die Batterien in den Außentemperatursender ein (siehe
“Installation und Austausch der Batterien im Außensender”).
2. Legen Sie innerhalb von 30 Sekunden nach Aktivierung des Außensenders
die Batterien in die Temperaturstation ein (siehe “Installation und Austausch
der Batterien in der Temperaturstation”). Sind die Batterien eingelegt, so
werden alle Anzeigesegmente des LCD-Bildschirms kurz sichtbar. Im
Anschluss daran werden die Uhrzeit als 0:00 und die Raumtemperatur
angezeigt. Erfolgt innerhalb von 60 Sekunden keine Anzeige auf dem LCD-
Bildschirm, so entfernen Sie bitte die Batterien und setzen sie nach einer
Wartezeit von mindestens 10 Sekunden erneut ein.
3. Nach dem Einsetzen der Batterien beginnt die Temperaturstation, Daten vom
Außensender zu empfangen. Es sollten jetzt die Außentemperatur und das

4
Signalempfangssymbol auf der Station angezeigt werden. Ist dies nicht
innerhalb von 3 Minuten der Fall, so müssen die Batterien aus beiden
Geräteteilen entnommen werden und eine neuerliche Grundeinstellung ab
Schritt 1 ist vorzunehmen.
4. Zur Sicherstellung eines ausreichenden 868 MHz-Signalempfangs ist es
erforderlich, dass unter guten Bedingungen zwischen den endgültigen
Montageorten von Temperaturstation und Außensender eine Entfernung von
nicht mehr als 100 Meter eingehalten wird (siehe Hinweise unter “Platzierung”
und “868 MHz-Empfangstest”).
5. Sobald die Außentemperatur empfangen und auf der Temperaturstation
angezeigt wird, wird automatisch der Empfang des DCF-77-Zeitcodes
(funkgesteuertes Zeitsignal) gestartet. Dies dauert bei guten Bedingungen
etwa 3 - 5 Minuten. Wird die DCF-Zeit innerhalb von 10 Minuten nicht
empfangen, so drücken Sie zur manuellen Eingabe der Zeit die SET-Taste.
Hinweis:
Der tägliche DCF-Empfang wird so lange in Intervallen von zwei Stunden versucht,
bis für diesen Tag ein erfolgreicher Empfang stattfindet. Erfolgt kein erfolgreicher
Empfang, so beginnen die Empfangsversuche für den nächsten Tag wieder um
00:00 Uhr dieses Tages.
Ist der Empfang erfolgreich, so überschreibt das empfangene Signal die manuell
eingestellte Zeit (beziehen Sie sich hierfür bitte auch auf die Hinweise unter
“Funkgesteuerter DCF-77-Zeitempfang“ und “Manuelle Zeiteinstellung“). Mit der
empfangenen Zeit wird auch das Datum auf den neuesten Stand gebracht.

5
INSTALLATION UND AUSTAUSCH DER BATTERIEN DER
TEMPERATURSTATION
Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ Micro AAA, IEC
LR3. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten:
1. Entfernen Sie den Deckel von der
Rückseite der Temperaturstation.
2. Legen Sie unter Beachtung der
korrekten Polarität (siehe
Markierung) die Batterien ein.
3. Setzen Sie den Batteriefachdeckel
wieder ein.
INSTALLATION UND AUSTAUSCH DER BATTERIEN IM
AUSSENTEMPERATURSENDER
Der Außentemperatursender arbeitet mit zwei 1,5 V-Batterien
vom Typ Mignon AA, IEC LR6. Zur Installation oder zum
Austausch folgen Sie bitte den Schritten unten:
1. Ziehen Sie den Batteriefachdeckel von der Rückseite des
Außensenders ab.
2. Legen Sie unter Beachtung der korrekten Polarität (siehe
Markierung) die Batterien ein.
3. Setzen Sie den Batteriefachdeckel wieder ein.

6
MIN/MAX/+ -
Taste
SET-Taste
Hinweis:
Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine
neue Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender
bei Inbetriebnahme einen Zufallssicherheitscode an die Temperaturstation sendet,
der von dieser innerhalb der ersten drei Minuten empfangen und gespeichert werden
muss.
BATTERIEWECHSEL:
Um optimale Funktion und Genauigkeit zu gewährleisten, wird empfohlen, die
Batterien aller Geräteeinheiten regelmäßig zu erneuern (Batterielebensdauer siehe
unter “Technische Daten” weiter unten).
Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen
Sie Altbatterien nur bei den hierfür vorgesehenen Sammelstellen.
FUNKTIONSTASTEN:
Temperaturstation:
Die Temperaturstation verfügt über zwei einfach bedienbare Funktionstasten.

7
Außentemperatur
Innentemperatur
SET-Taste (Einstellung)
 Drücken und halten Sie die Taste zum Eintritt in die manuellen Einstellmodi
Manuelle Zeiteinstellung, Jahr, Tagesdatum, Monat, Wochentag, 12/24-
Stunden-Zeitanzeigeformat, Zeitzone, Zeitsignalempfang Ein/Aus und
Temperatureinstellungen.
 Drücken und halten Sie die Taste zur Rückstellung der gespeicherten
minimalen und maximalen Temperaturwerte.
MIN/MAX/+ -Taste
 Zur Durchführung verschiedener Einstellungen im Modus Manuelle
Einstellungen.
 Zur Umschaltung zwischen den gespeicherten MIN/MAX-Werten von Raum-
und Außentemperatur.
LCD-BILDSCHIRM UND EINSTELLUNGEN:
Kalender
Zeit
Außensignal-Empfangssymbol*
Batterietiefstands-
anzeige
des
Außensenders
Batterietiefstands-
anzeige für
dieTemperatur-
station
DCF77-Symbol
(Empfangssymbol f
ür das
funkgesteuerte
Zeitsignal
)

8
* Wird das Sendesignal des Außensenders von der Temperaturstation erfolgreich
empfangen, so wird das Außensignal-Empfangssymbol eingeschaltet (bei
Fehlempfang erscheint kein Symbol auf dem LCD-Bildschirm). Auf diese Weise
erkennt der Anwender leicht, ob der letzte Empfang erfolgreich (Symbol EIN) oder
erfolglos war (Symbol AUS).
Für bessere Klarheit der Anzeige ist der LCD-Bildschirm in 2 Sektionen eingeteilt:
Sektion 1 - ZEIT UND KALENDER
 Anzeige von aktueller Zeit und Kalender.
 Ein Sendemastsymbol zeigt an, dass das DCF-Zeitsignal empfangen wird.
Sektion 2 - RAUM-UND AUSSENTEMPERATUR
 Im Normalmodus Anzeige der aktuellen Raumtemperatur.
 Batterietiefstandsanzeige (Station)
 Anzeige der Außentemperatur.
 Anzeige des Außensignal-Empfangssymbols, zeigt den Empfang von
Außenbereichsdaten durch die Temperaturstation an.
 Batterietiefstandsanzeige (Außensender)
FUNKGESTEUERTER DCF-77-ZEITEMPFANG
Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsium-Atomuhr, die von
der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird und die
über eine Abweichung von weniger als 1 Sekunde in 1 Mio. Jahren verfügt. Diese
Zeit wird codiert und von einem Sender in Mainflingen bei Frankfurt per DCF77-
Signal (77,5kHz) über einen Sendebereich von etwa 1.500 km ausgestrahlt. Ihre
Wetterstation empfängt dieses Signal, wandelt es um und zeigt Ihnen unabhängig
von Sommer oder Winter stets die exakte Zeit.

9
Die Empfangsqualität ist von den geografischen und baulichen Gegebenheiten
abhängig. Im Normalfall sollten in einem Radius von 1.500 km um Frankfurt keine
Empfangsprobleme auftreten.
Sobald die Außentemperatur auf der Temperaturstation angezeigt wird, beginnt das
DCF-Sendemastsymbol in der unteren rechten Ecke der Zeitanzeige zu blinken. Dies
zeigt an, dass die Station das Zeitsignal empfängt und versucht, es auszuwerten.
Nachdem der Zeitcode empfangen wurde, bleibt das DCF-Symbol permanent
sichtbar und die Uhrzeit wird angezeigt.
Blinkt das Symbol, wird aber keine korrekte Zeit eingestellt oder erscheint das DCF-
Symbol überhaupt nicht, so beachten Sie bitte folgende Punkte:
 Es wird empfohlen, einen Mindestabstand von 1,5 – 2 Metern zu eventuell
störenden Geräten wie Computerbildschirmen, Fernsehgeräten, usw.
einzuhalten.
 In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das empfangene Signal
zwangsläufig schwächer. In Extremfällen wird empfohlen, das Gerät in
Fensternähe und/ oder mit der Vorder- oder Rückseite in Richtung des DCF-
77-Senders in Frankfurt auszurichten.
 Nachts sind die atmosphärischen Störungen gewöhnlich geringer und ein
Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag
genügt, um die Genauigkeitsabweichung unter 1 Sekunde zu halten.

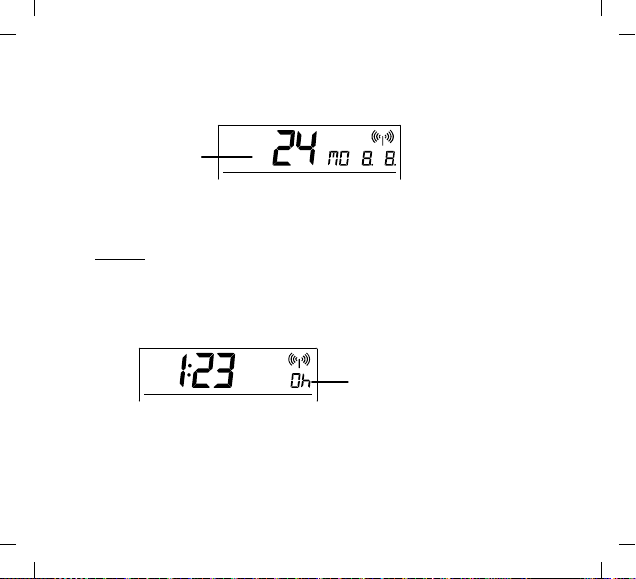

MANUELLE EINSTELLUNGEN
In diesem Einstellmodus können folgende manuellen Einstellungen vorgenommen
werden:
 Zeit
 Kalender
 12/24-Stunden- Zeitanzeigeformat
