LDI Safco 2132 User manual

990000017: 1 of 4; Rev B; Rev Date 21-JUN-2018
2132
For questions or concerns, please call 1-888-971-6225
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Instructions
PRODUCT WARRANTY is available online at: www.safcoproducts.com
INSTRUCTIONS
INSTRUCCIONES
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
Desktop Sit/Stand Laptop Workstation
Poste De Travail Bureau Sit/Stand Portable
Estación De Trabajo Escritorio Sit/Stand Portátil
Safco Products Company, New Hope, MN 55428
Minneapolis, MN 55428
www.safcoproducts.com
an LDI Company

HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
900000005
Safco Products Company, New Hope, MN 55428
990000017: 2 of 4; Rev B; Rev Date 21-JUN-2018
Arm Assembly /Assemblage Du Bras /Conjunto De Brazo 1 460000001
Pillar Assembly /Montage De Pilier / Conjunto De Pilar 1 460000003
Laptop Tray /Plateau Ordinateur Portable / Bandeja Del Ordenador Portátil 1 470000020
A
B
C
CODE /
CODIGO
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN QTY. /
QUANTITÉ/
CANTIDAD
PART NO. /
NODE PIECE / NO.
DE PIEZA
D
Lock Washer
Rondelle De Blocage
Arandela De Deguridad
Qty. / Qte. / Cant.: 1
#470000021
E
Screw M8x30mm
Vis M8x30mm
Tornillo M8x30mm
Qty. / Qte. / Cant.: 1
#905000153
FG
3mm Hex Key
3mm Clé Hexagonale
3mm Llave Hexagonal
Qty. / Qte. / Cant.: 1
#920000061
5mm Hex Key
5mm Clé Hexagonale
5mm Llave Hexagonal
Qty. / Qte. / Cant.: 1
#920000019
A
B
C
D
E
H
4mm Hex Key
4mm Clé Hexagonale
4mm Llave Hexagonal
Qty. / Qte. / Cant.: 1
#920000005

Safco Products Company, New Hope, MN 55428
990000017: 3 of 4; Rev B; Rev Date 21-JUN-2018
1D
C
E
D
E
Note: Max Weight Capacity
is 11lbs.
Noter: Capacité De Poids
Maximum Est De 11lbs.
Note: Capacidad De Peso
Máximo Es De 11lbs.
Note: Remove plastic cable management sleeve to route cable
under arm, then re-attach sleeve. Be careful to leave enough
slack for full movement.
Noter: Retirez le manchon de gestion de câbles en plastique pour
acheminer le câble sous le bras, puis ré-attacher le manchon.
Veillez à laisser suffisamment de mou pour le mouvement complet.
Note: Quite la manga de manejo de cable plástico para rutear
el cable debajo del brazo y luego re - coloque el manguito.
Asegúrese de dejar suficiente holgura para el movimiento comple-
to.

Safco Products Company, New Hope, MN 55428
990000017: 4 of 4; Rev B; Rev Date 21-JUN-2018

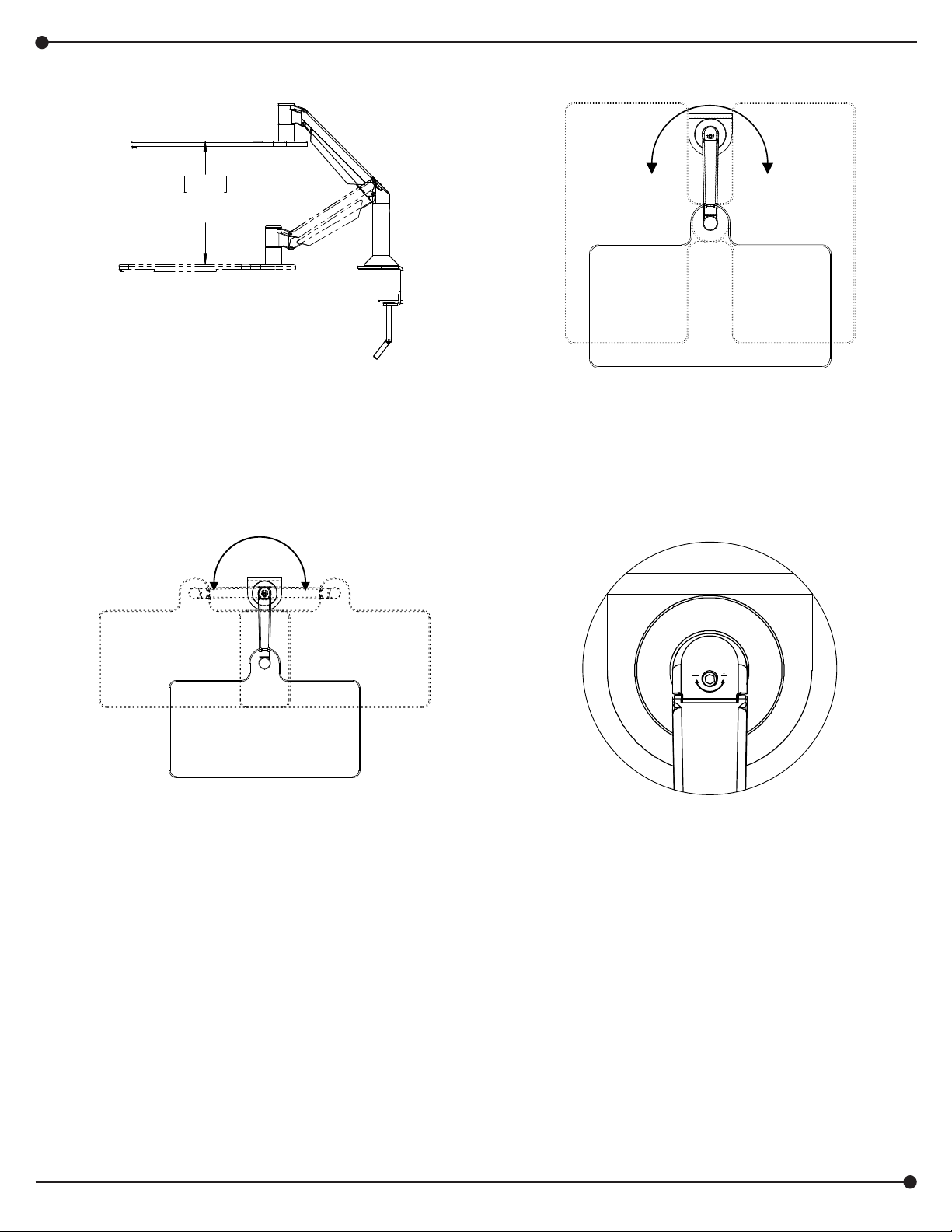

Arm RANGE
11
279.4
180°180°
180°180°
Note: Tray Rotation Range.
Noter: Plateau Plage De Rotation.
Note: Rango Rotación Bandeja.
Note: Arm Rotation Range.
Noter: Bras Plage De Rotation.
Note: Rango De Rotación Del Brazo.
Note: Arm Travel Range.
Noter: Gamme De Voyage De Bras.
Note: Recorrido De Brazo.
Note: After placing laptop on tray, adjust arm
tension. Position arm parallel to desktop. If tray
lowers, turn hex key (I) toward “+”. If tray rises,
turn hex key (I) toward “-”.
Noter: Après avoir placé un ordinateur portable sur
le plateau, bras retendre. Position parallèle de bras
sur le bureau. Si plateau baisse, tourner la clé hex-
agonale (I) vers « + ». Si le plateau se lève, tourner
la clé hexagonale (I) vers “-”.
Note: Después de colocar el portátil en la bandeja,
ajustar la tensión del brazo. Paralelo de brazo
de posición al escritorio. Si la bandeja baja, gire
la llave hexagonal (I) hacia “+”. Si se levanta la
bandeja, gire la llave hexagonal (I) hacia “-”.
