LED Group Robus VEGAS RVA67RGB-CONNP User manual

PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN
FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any
doubt about the installation or use of this product, consult a competent electrician
Note:
Product technical information and specification may change over time without prior
notification. For the latest technical information please visit our web site
www.ledgrouprobus.com or robusdirect.com
Issue 1 130718
Page 1
Information for the Product user:
Installation
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The “crossed out wheelie bin symbol” on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Installatie Installation
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ
VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
beschadigen. Als u twijfelt over de installatie of het gebruik van dit product,
raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande
kennisgeving wijzigen. Ga voor de meest recente technische gegevens naar onze
website www.ledgrouprobus.com of robusdirect.com
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat het
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een erkende elektricien
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND
BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit ohne
weitere Mitteilung ändern. Besuchen Sie unsere Webseite www.ledgrouprobus.com
oder robusdirect.com für aktuelle technische Informationen
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol“ auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
EN NL DE
VEGAS EASY CLIP CONNECTOR PACK FOR
14.4W / 24V RGB IP67 LED STRIP
RVA67RGB-CONNP
VEGAS EASY CLIP CONNECTORPAKKET
VOOR RGB IP67 LED STRIP
RVA67RGB-CONNP
VEGAS EASY CLIP CONNECTOR PACK FÜR
RGB IP67 LED STREIFEN
RVA67RGB-CONNP

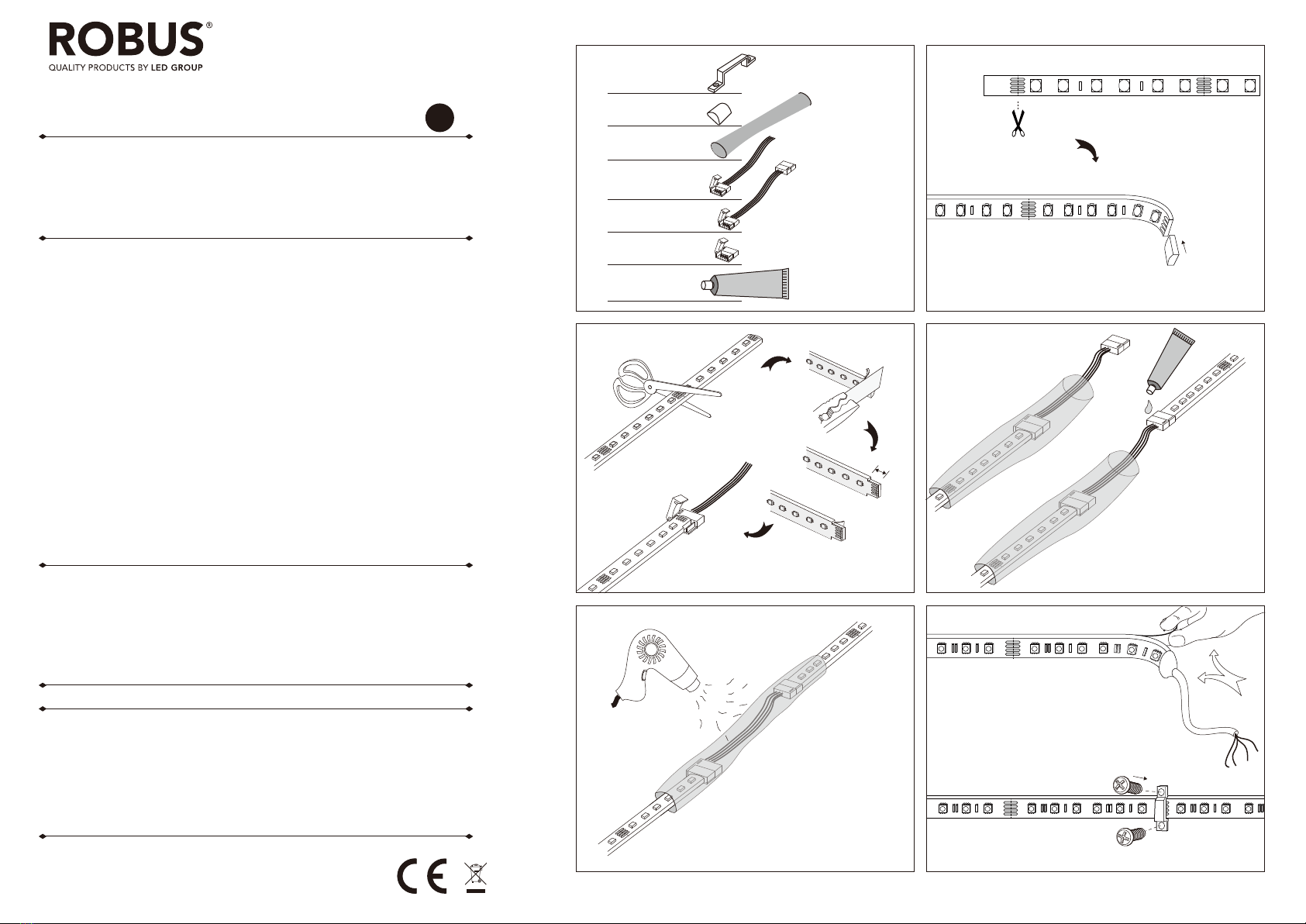

1 Ensure mains supply is switched off before commencing work.
2 When cutting, ensure that the cut is made at the scissor mark.
3 When cut, to make the final cut end weather proof, use the supplied end-cap &
glue. Apply glue to the end-cap and push onto the end of the strip. Ensure it is
sealed. Note: This strip is IP67 rated. When cut or joined the IP rating
cannot be guaranteed.
4 Peel back 5mm of 3M tape. Using a knife cut off 5mm from the sides of the LED
strip. Care must be taken not to damage the LED track. Push down hard so that
the teeth have pierced the PCB, close the connector. Please ensure the correct
pin sequence is connected to the strip.
5 Connector and LED strip must be inserted into the heat-shrink tube. The tube
must be extended at least 2cm beyond the connector. For added weather
proofing apply glue into of the tube.
6 Heat the shrink tube using a heat-gun.
Mounting the Strip:
a. Self adhesive strip: Remove the protective film to reveal adhesive strip. Place
the strip onto the desired location and press down firmly. Ensure the strip is
secure.
b. Clips: Place the strip along the desired position. Mark the locations where the
clips are required, keeping them equally spaced. Fix clips to surface using
screws. Check that the screws will not impinge on concealed cables or pipes.
7 Connect the LED strip to LED drivers.
1 Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2 Zorg bij het afsnijden dat u dit doet op het schaar-symbool.
3 Gebruik na het afsnijden de bijgeleverde eindkap en lijm om het uiteinde
weerbestendig te maken. Breng de lijm aan op de eindkap en duw het op het
uiteinde van de strip. Zorg dat hetafgedicht is. Opmerking: Deze strip heeft
een IP67-veiligheidsklasse. Bij het afsnijden of verbinden kan de IP-klasse
niet worden gewaarborgd.
4 Strip 5 mm 3M tape. Snijd met een mes 5mm van de zijkanten van de LED-strip.
Wees voorzichtig dat u de LED-rail niet beschadigt. Druk haard omlaag zodat de
tandjes door de PCB gaan, dicht bij de connector. Zorg dat de pinvolgorde voor
aansluiting op de strip juist is.
5 De connector en de LED-strip moeten in de krimpkous worden gestoken. De
krimpkous moet aan elke zijde minstens 2 cm over de connector worden
getrokken. Breng voor extra weerbestendigheid lijm aan in de krimpkous.
6 Verhit de krimpkous met een verfstripper.
De strip monteren:
a. Zelfklevende strip: Verwijder de beschermfolie van de kleefstrook. Plaats
de strip op de gewenste plaats en druk stevig vast. Zorg dat de strip goed
vast zit.
b. Klemmen: Plaats de strip op de gewenste positie. Markeer de plaatsen waar
klemmen nodig zijn en zorg voor gelijke tussenafstanden. Bevestig de klemmen
tegen het oppervlak aan de hand van schroeven. Controleer dat de schroeven
geen verborgen kabels of leidingen kunnen beschadigen.
7 Sluit de LED-strip aan op de LED-drivers.
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie mit
der Installation beginnen.
2. Achten Sie beim Kürzen darauf, dass der Schnitt entlang der
Schneidemarkierung verläuft.
3. Damit der letzte Schnitt beim Kürzen wettersicher ist, verwenden Sie den
beiliegenden Kleber für die Abdeckung. Tragen Sie den Kleber auf die
End-Abdeckung auf und drücken Sie sie gegen das Ende der Leiste. Achten
Sie darauf, dass alles dicht ist. Hinweis: Die Leiste ist IP67-zertifiziert. Wenn
sie gekürzt oder verlängert wird, kann die IP-Zertifizierung nicht
gewährleistet werden.
4. 5 mm vom 3M-Tape abziehen. Mit einem Messer 5 mm von den Seiten des
LED-Streifens abschneiden. Achten Sie darauf, die LED-Leiste dabei nicht zu
beschädigen. Drücken Sie so fest nach unten, dass die Zähne die Leiterplatte
durchbohren, und schließen Sie das Anschlussstück. Achten Sie darauf, dass
die Bolzen in der korrekten Reihenfolge mit der Leiste verbunden sind.
5. Das Anschlussstück und die LED-Leiste müssen in die Kühlkörper-Röhre
eingeführt werden, die Röhre muss das Anschlussstück auf jeder Seite um
mindestens 2 cm überragen. Für zusätzliche Wetterbeständigkeit tragen Sie
Kleber auf die Röhre auf.
6. Erwärmen Sie den Schrumpfschlauch mit einer Heißluftpistole.
Montage der Leiste:
a. Selbstklebende Leiste: Ziehen Sie die Schutzfolie von der Klebefläche ab.
Setzen Sie die Leiste an die gewünschte Stelle und drücken Sie sie fest an.
Achten Sie darauf, dass die Leiste festsitzt.
b. Montageklammern: Legen Sie die Leiste an der gewünschten Stelle an.
Zeichnen Sie die Punkte an, an denen die Clips befestigt werden sollen, achten
Sie dabei auf gleichmäßige Abstände. Befestigen Sie die Clips mithilfe von
Schrauben auf der Fläche. Vergewissern Sie sich, dass die Schrauben keine
Rohre oder Leitungen beschädigen.
7. Schließen Sie die LED-Leiste an die LED-Treiber an.

IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o danneggiare
l’apparecchio. In caso di dubbi sull’installazione o sull’utilizzo di questo prodotto, consultare un
elettricista competente.
Assicurarsi che l’alimentazione principale sia spenta prima di effettuare interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või varakahjustusi. Kui teil on
toote paigaldamisel või kasutamisel kahtlusi, küsige nõu asjatundlikult elektrikult. Enne töö alustamist
veenduge, et elektrivool oleks välja lülitatud.
SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo škodu na
majetku. Ak máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa s kvalifikovaným
elektrikárom. Pred začatím práce skontrolujte, že je hlavný zdroj
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION ET CONSERVEZ-LES POUR
TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels. Si vous avez
des doutes sur l’installation ou sur l’utilisation de ce produit, veuillez consulter un électricien compétent.
Remarque :
Les informations techniques et caractéristiques peuvent changer au fil du temps sans notification préalable.
Pour rester informé de ces possibles modifications, veuillez consulter le site internet
www.ledgrouprobus.com ou robusdirect.com.
Informations pour l’utilisateur du produit :
Installation
1. Veuillez, s’il vous plait, noter l’importance de disposer des Déchets d’Equipement Electriques et Electroniques
séparément des déchets ménagers (DEEE représenté par une poubelle barrée d’une croix).
2. Veuillez tenir compte de l’importance de votre contribution à la réutilisation et au recyclage de ce produit en
fin de vie en le retournant dans un centre de collecte de déchets des équipements électriques ou dans le
point de vente à partir duquel vous effectuez l’achat du produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l’environnement s’il est jeté
n’importe où. Il est important de le séparer des ordures ménagères et le recycler dans une consigne DEEE
appropriée.
4. La “poubelle barrée d’une croix” présent sur le produit indique que cet appareil ne doit pas être jeté dans les
ordures ménagères mais doit être éliminé conformément à la réglementation DEEE locale.
L’installation doit être effectuée par un électricien qualié
FR
LED Group
Western Retail Park
Nangor Road
Dublin 12
Ireland
Tel: [phone]
Fax: [phone]
Email: [email protected]
Website: www.ledgrouprobus.com
1 2
+
_
3 4
5 6
Page 2
VEGAS PACK CONNECTEUR EASY CLIP
POUR BANDE LED IP67 RGB
RVA67RGB-CONNP
5pcs clips
5pcs end caps
5pcs heat shrinks
5pcs
5pcs
5pcs
5mm
1pcs gule
1 Vérifier que l’alimentation électrique est coupée avant de commencer l’installation.
2 Veiller, le cas échéant, à couper le ruban à l’emplacement d’un symbole de ciseaux.
3 En cas de découpe, étanchéifier l’extrémité du ruban à l’aide de l’embout et de la colle
fournis d’origine. Encoller et insérer l’embout à l’extrémité du ruban. Contrôler l’étanchéité.
Remarque : le ruban est conforme à la norme IP67. La conformité IP n’est plus
garantie en cas de coupure ou de jonction du ruban.
4 Dénuder 5 mm de ruban 3M. À l’aide d’un couteau, couper une largeur de 5 mm des deux
côtés du ruban LED. Veiller à ne pas endommager le ruban LED. . Presser fortement afin
que les dents percent la carte de circuits imprimés, refermer le connecteur. Veiller à
respecter l’attribution des broches lors de la connexion au ruban.
5 Ne pas omettre d’introduire le connecteur et le ruban LED dans la gaine thermorétractable
qui doit recouvrir le ruban sur une longueur minimale de 2 cm de part et d’autre du
connecteur. Au besoin, enduire de colle la face intérieure de la gaine pour renforcer
l’étanchéité de la connexion.
6 Chauffer la gaine thermorétractable au décapeur thermique.
Pose du ruban :
a. Ruban auto-adhésif : ôter le film de protection pour découvrir la bande d’adhésif. Poser le
ruban à l’emplacement désiré et appuyer fermement. Vérifier que le ruban adhère
correctement.
b. Clips : poser le ruban à l’emplacement désiré. Marquer les emplacements de pose des
clips en veillant à conserver un espacement régulier. Fixer les clips sur le support à l’aide de
vis. Vérifier que les vis ne touchent pas des câbles ou des tuyauteries enfouies.
7 Connecter le ruban LED aux pilotes de LED.
