LED Group ROBUS R2IN13W User manual

R2IN13W
3W TWO IN ONE SPIKE AND WALL
MOUNT SET ( WARM WHITE)
R2IN13W
3W TWEE-IN-ÉÉN PRIKKER EN MUUR
MONTAGESET (WARM WIT)
R2IN13W
3 W ZWEI IN EINEM, SET FÜR WAND-
UND SPIKE-MONTAGE (WARM-WEISS)
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN FOR
FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any doubt about
the installation or use of this product, consult a competent electrician
Note:
Product technical information and specification may change over time without prior
notification. For the latest technical information please visit our web site
www.ledgrouprobus.com or robusdirect.com
Issue 4 250216 Page 1
Information for the Product user:
Installation
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The “crossed out wheelie bin symbol” on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician

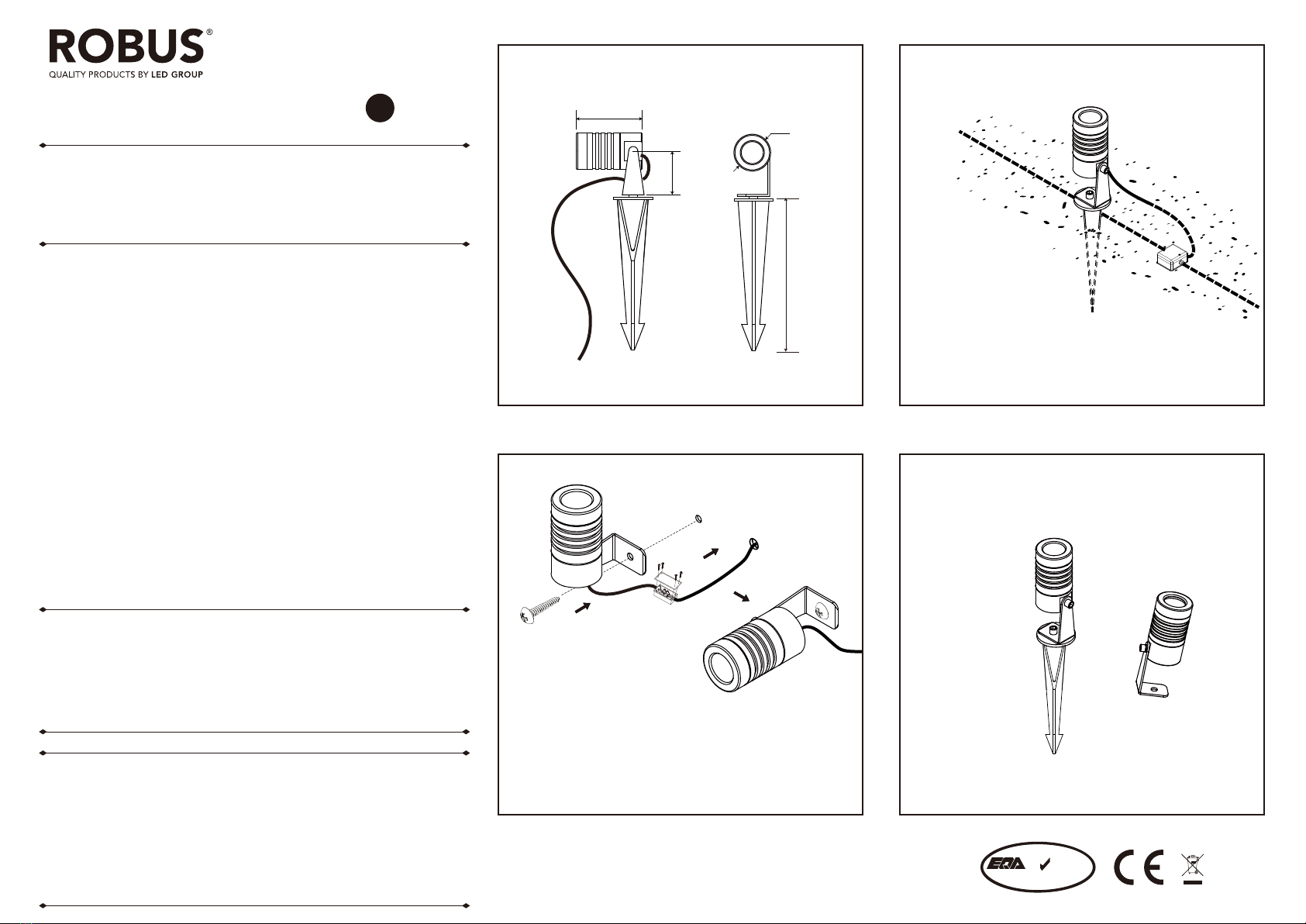

Wall Mounting
1. Ensure mains supply is switched-off before
commencing work.
2. Ensure there is at least 100mm of free space
around the luminaire location.
3. Place the bracket against the wall and mark
appropriate holes on wall. Check that fixing will not
impinge on concealed cables or pipes before drilling
holes.
4. Fix fitting to wall.
5. Using a suitable IP rated box terminate supply cables,
Brown to “L”, Blue to “N” and Yellow/Green to earth.
6. Ensure that the fitting is secured to wall.
7. This fitting has no user serviceable parts. If any part is
damaged, dis-connect from mains and discontinue
use.
Spike Mounting
1. Attach spike to bracket on fitting. Place the fitting into
the ground. Check that the spike will not impinge on
concealed cables or pipes.
2. Using a suitable IP rated box terminate supply cables,
Brown to “L”, Blue to “N” and Yellow/Green to earth.
3. This fitting has no user serviceable parts. If any part is
damaged, disconnect from mains and discontinue
use.
Wandmontage
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Zorg dat u minstens 100 mm vrije ruimte heeft rond het
installatiepunt.
3. Plaats de beugel tegen de wand en markeer de
overeenkomstige montagepunten. Controleer dat u geen
verborgen kabels of leidingen kunt beschadigen voordat u
begint met boren.
4. Bevestig het armatuur tegen de wand.
5. Sluit aan de hand van een aansluitdoos met een
geschikte IP-beschermingsklasse de stroomkabels aan,
Bruine op "L", Blauw op "N" en Geel/Groen op aarding.
6.Zorg dat het armatuur goed vastzit aan de wand.
7.Dit armatuur bevat geen onderdelen die door de gebruiker
kunnen worden gerepareerd. In het geval van schade,
koppel los van de netvoeding en stop met gebruiken
Prikmontage
1. Bevestig de prikker op de beugel aan het armatuur. Prik
het armatuur in de grond. Controleer dat de prikker geen
verborgen kabels of leidingen kan beschadigen.
2. Sluit aan de hand van een aansluitdoos met een
geschikte IP-beschermingsklasse de stroomkabels aan,
Bruine op "L", Blauw op "N" en Geel/Groen op aarding.
3. Dit armatuur bevat geen onderdelen die door de
gebruiker kunnen worden gerepareerd. In het
geval van schade, koppel los van de netvoeding en stop
met gebruiken
Wandmontage
1. VergewissernSiesich, dass das Versorgungsnetzausgeschaltetist,
bevor Siemit der Installation beginnen.
2. Achten Sie darauf, dass rund um den Installationsbereich
mindestens 100 mm Platz sind.
3. Legen Sie die Halterung an der Wand an und zeichnen Sie
geeignete Befestigungslöcher an.Vergewissern Sie sich vor
dem Bohren, dass die Bohrlöcher keine Rohre oder Leitungen
beschädigen.
4. Befestigen Sie die Leuchte an der Wand.
5. Schließen Sie mithilfe eines IP-klassifizierten Gehäuses die
Stromversorgung an: Braun an „L“, Blau an „N“ und Gelb/Grün
an Erdung.
6. Vergewissern Sie sich, dass die Leuchte fest an der Wand sitzt.
7. Diese Leuchte hat keine Teile, die vom Anwender gewartet werden
müssen. Sollte ein Teil beschädigt sein, trennen Sie die Leuchte
von der Stromversorgung und stellen Sie den Gebrauch ein.
Montage mit Spike
1. Befestigen Sie den Spike an der Leuchte. Setzen Sie die
Fassung auf dem Boden auf. Vergewissern Sie sich, dass
der Spike keine unterirdischen Rohre oder Leitungen
beschädigt.
2. Schließen Sie mithilfe eines IP-klassifizierten Gehäuses
die Stromversorgung an: Braun an „L“, Blau an „N“ und
Gelb/Grün an Erdung.
3. Diese Leuchte hat keine Teile, die vom Anwender gewartet werden
müssen. Sollte ein Teil beschädigt sein, trennen Sie die Leuchte
von der Stromversorgung und stellen Sie den Gebrauch ein.
-5°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class I, IP65 -5°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class I, IP65 -5°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class I, IP65
Installatie Installation
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ
VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
beschadigen. Als u twijfelt over de installatie of het gebruik van dit product, raadpleeg dan
een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande
kennisgeving wijzigen. Ga voor de meest recente technische gegevens naar onze website
www.ledgrouprobus.com of robusdirect.com
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND
BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden verursachen.
Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs konsultieren Sie einen
qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit ohne weitere
Mitteilung ändern. Besuchen Sie unsere Webseite www.ledgrouprobus.com oder
robusdirect.com für aktuelle technische Informationen.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol“ auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
EN NL DE

R2IN13W
ÉCLAIRAGE “2 EN 1”, 3W, MONTAGE
MURAL OU SUR PIQUET (BLANC CHAUD)
-5°C < Ta < +40°C, 220-240V ~ 50/60Hz, Classe I, IP65
Montage mural
1. Assurez-vous que l’alimentation est coupée avant de commencer
2. Assurez-vous qu’il y a au moins 100mm d’espace libre autour de la localisation du
luminaire.
3. Placez le support contre le mur et marquez sur le mur les positions des futures
fixations. Avant le forage, assurez-vous qu’il n’y a pas d’obstacles : câbles, tuyaux etc.
4. Fixez le luminaire au mur.
5. Utilisez un boitier IP adapté, introduisez le câble d’alimentation au terminal, connectez
Marron à L, Bleu à N et Jaune/Vert à E.
6. Assurez-vous que le luminaire soit sécurisé.
7. Ce luminaire ne dispose d’aucune pièce réparable par l’utilisateur. Si le luminaire est
endommagé, débranchez-le et cessez de l’utiliser.
Montage sur piquet
1. Attachez le piquet au support du luminaire. Placez le luminaire dans le sol. Vérifiez
que le piquet ne risque pas d’endommager des câbles, tuyaux etc..
2. Utilisez un boitier IP adapté, introduisez le câble d’alimentation dans le presse-étoupe
et connectez les câbles aux terminaux, Marron à « L », Bleu à « N » et Jaune/Vert à
« E ».
3. Ce luminaire ne dispose d’aucune pièce réparable par l’utilisateur. Si le luminaire est
endommagé, débranchez-le et cessez de l’utiliser.
IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o danneggiare
l’apparecchio. In caso di dubbi sull’installazione o sull’utilizzo di questo prodotto, consultare un
elettricista competente. Assicurarsi che l’alimentazione principale sia spenta prima di effettuare
interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või varakahjustusi. Kui teil
on toote paigaldamisel või kasutamisel kahtlusi, küsige nõu asjatundlikult elektrikult. Enne töö
alustamist veenduge, et elektrivool oleks välja lülitatud.
SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo škodu na
majetku. Ak máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa s kvalifikovaným
elektrikárom. Pred začatím práce skontrolujte, že je hlavný zdroj
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION ET CONSERVEZ-LES POUR
TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels. Si vous avez
des doutes sur l’installation ou sur l’utilisation de ce produit, veuillez consulter un électricien compétent.
Remarque :
Les informations techniques et caractéristiques peuvent changer au fil du temps sans notification préalable.
Pour rester informé de ces possibles modifications, veuillez consulter le site internet
www.ledgrouprobus.com ou robusdirect.com.
Informations pour l’utilisateur du produit :
Installation
1. Veuillez, s’il vous plait, noter l’importance de disposer des Déchets d’Equipement Electriques et
Electroniques séparément des déchets ménagers (DEEE représenté par une poubelle barrée d’une croix).
2. Veuillez tenir compte de l’importance de votre contribution à la réutilisation et au recyclage de ce produit en
fin de vie en le retournant dans un centre de collecte de déchets des équipements électriques ou dans le
point de vente à partir duquel vous effectuez l’achat du produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l’environnement s’il est jeté
n’importe où. Il est important de le séparer des ordures ménagères et le recycler dans une consigne DEEE
appropriée.
4. La “poubelle barrée d’une croix” présent sur le produit indique que cet appareil ne doit pas être jeté dans
les ordures ménagères mais doit être éliminé conformément à la réglementation DEEE locale.
L’installation doit être effectuée par un électricien qualié
FR
ISO 9001:2008
Q UAL IT Y ASS U RED C O MPANY
LED Group
Western Retail Park
Nangor Road
Dublin 12
Ireland
Tel: [phone]
Fax: [phone]
Email: [email protected]
Website: www.ledgrouprobus.ie
230/240V
.
1 2
1 2
75mm
50mm
42mm dia.
210mm
1.5m
