LED Roadway Lighting NXT SERIES Service manual

WARNING – RISK OF SHOCK – DISCONNECT POWER BEFORE SERVICING
!
LRL6588104LF  NXT  CE/UL  INSTALLATION INSTRUCTIONS  EN 20161212
IMPORTANT: READ CAREFULLY BEFORE INSTALLING LUMINAIRE.
GENERAL: Upon receipt of luminaire thoroughly inspect for any damage.
SAFETY: OPENING THE COVER FOR INSTALLING, SERVICING, OR CLEANING SHOULD BE PERFORMED BY A QUALIFIED SERVICE PERSON. This luminaire
must be wired in accordance with the National Electrical Code, National Electrical Safety Code and applicable local codes and ordinances. Proper
grounding is required to ensure personal safety. Overload circuit protection is recommended. Min 75°C supply conductors. ATTENTION: See the elec-
trical specications on the product label.
If mounting on a pole arm greater than
1.66”(42 mm) outside diameter (O.D.), re-
move inner circle of barrier shield.

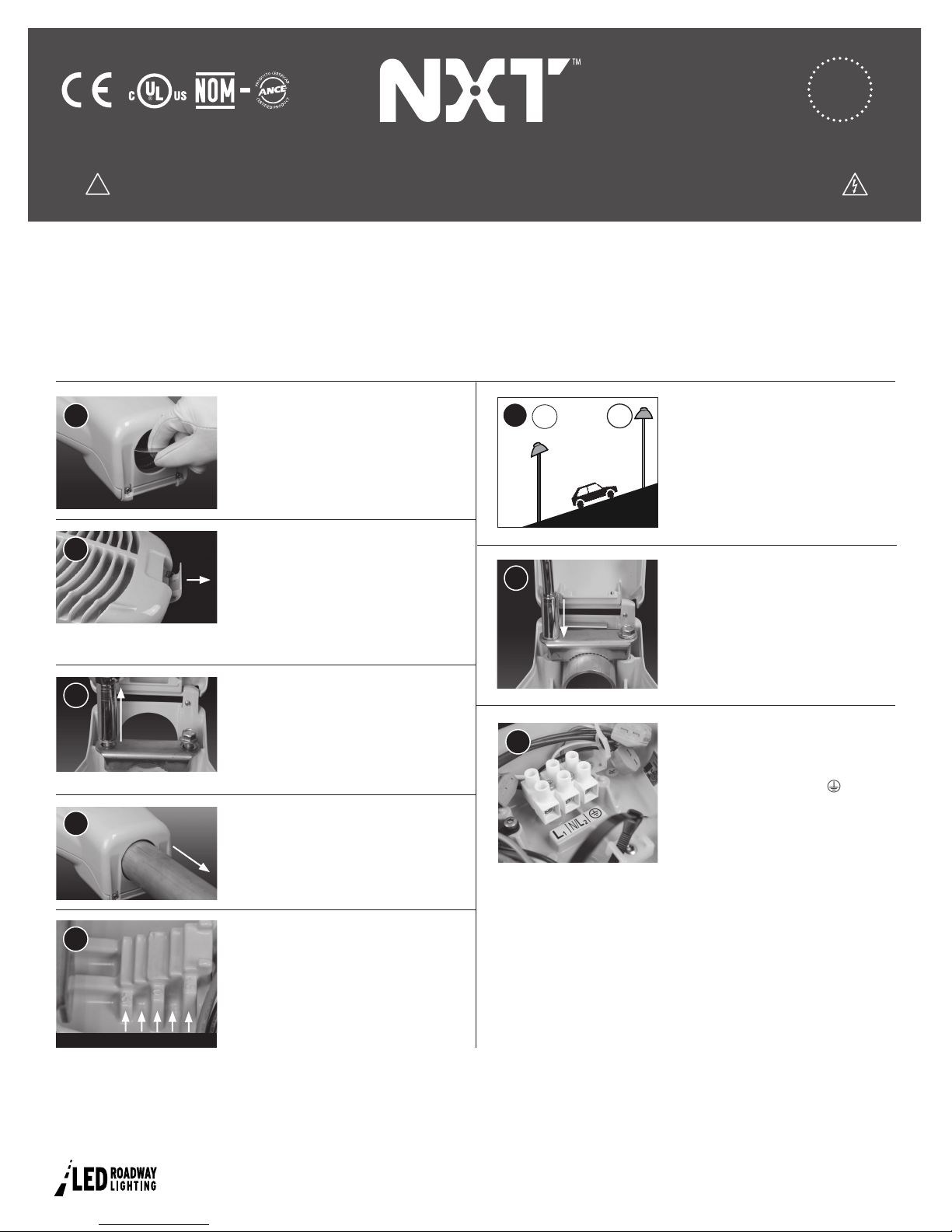

Open the door by releasing the quick access
latch. Care should be taken to exert force
only in the direction of the arrow, as rota-
tional force can cause inadvertent latch dis-
location. Note: Door will now swing freely.
Loosen pole clamps in two places with
9/16”(14 mm) hex head. Clamp should be
loosened suciently to allow insertion of
pole as needed.
Slide luminaire onto pole, ensuring pole
barrier shield is not displaced.
Check the level of the pole arm. Select step
for desired tilt (-5°, -2.5°, 0°, +2.5°, +5°),
then tighten bolts until clamps are snug
against pole.
ORIENTATION:Foroptimum lightdistribu-
tion, install luminaire parallel to the road.
Once luminaire is set to desired tilt and ori-
entation, tighten all pole clamp bolts to 16
ft-lb (21.7 N m).
Route AC mains cable through strain relief.
Attach AC wires to terminal block; L1: Line
(Hot) lead; N/L2: Neutral lead or Second
Line lead; Ground/Protective Earth :
Ground/Protective Earth lead. Maximum
screw driver blade size is 7/32” (5.5mm),
straight-shaft blade-tip. Recommended
torque on terminal screws is 16 in-lb (1.8
Nm). It is essential that proper polar-
ity is observed or the luminaire may be
damaged. Secure leads with tie wrap to
40 lb (178 N). A minimum 9 mm outside
diameter entry cable is recommended.
1X
✓
6
4
3
7
2
5
-5° -2.5° 0° +2.5° +5°
TOOLLESS
ACCESS
8
Customer Service Centre
(Hours: 8:00 AM – 4:30 PM, AST)
T: +1.855.667.1228 (Canada & USA)
F: +1.902.667.1233 (Worldwide)
support.ledroadwaylighting.com
[email protected]

LRL6588104LF  NXT  CE/UL  INSTALLATION INSTRUCTIONS  EN 20161212
Close door; ensure latch is fully engaged.
Apply force only as shown by arrow.
Install photocontrol or shorting plug, if
applicable. To maintain luminaire certi-
cation, these items must contain electrical
certication appropriate for the installation
region (e.g. UL/CSA-listed in North America,
CE in Europe).
Ingress Protection: The NXTTM Series luminaire is designed to be protected from the eects of the outside environment. The power supply and optics compart-
ment is designed to be impervious to dust and powerful water spray, and carries an IP66 protection rating. The primary service compartment for installation of the
mounting pole and electrical connections carries an IP23 protection rating. For higher IP rating, please consult factory.
10
9

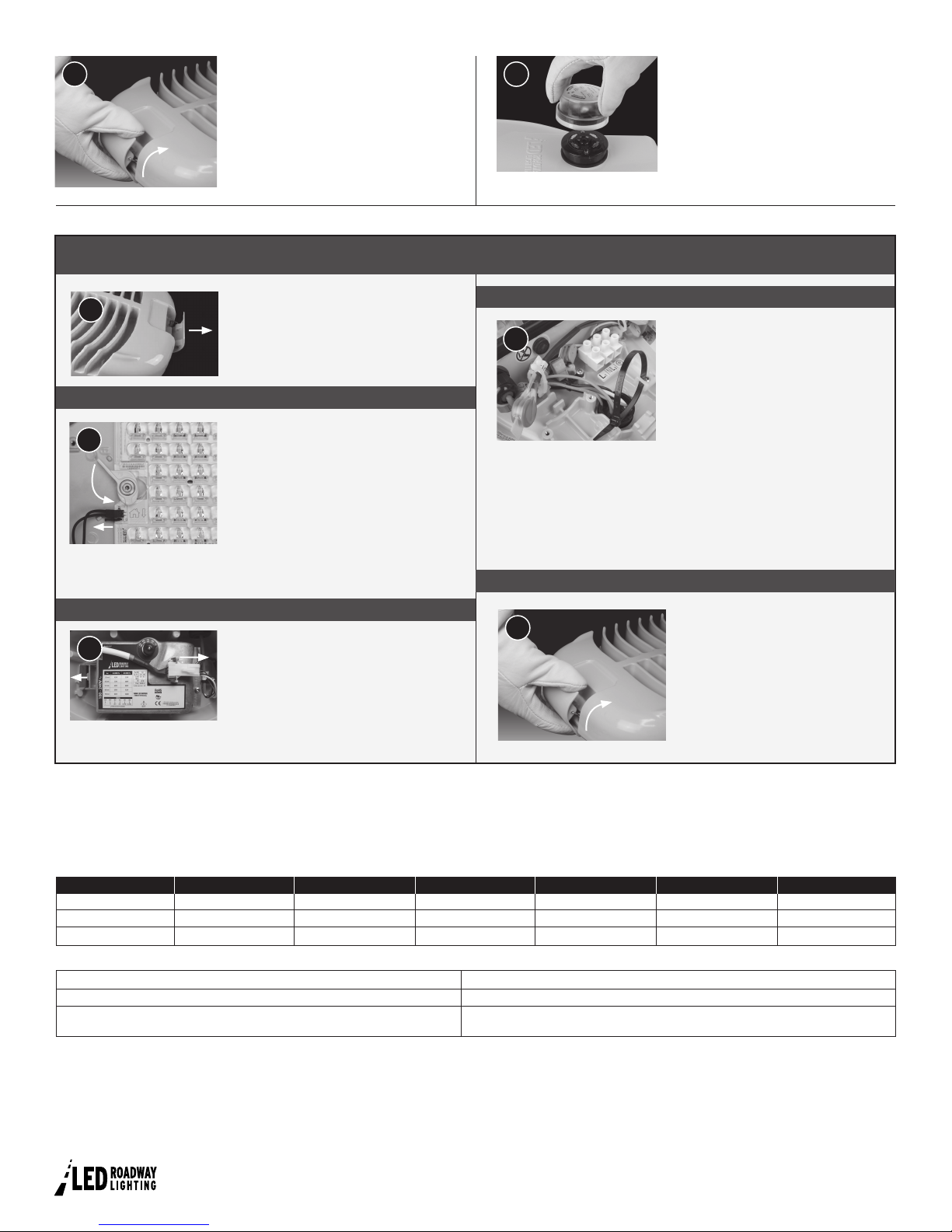

TO UPGRADE COMPONENTS PLEASE REFER TO THE APPROPRIATE STEPS BELOW:
WARNING – RISK OF SHOCK – DISCONNECT
POWER BEFORE SERVICING. Open the door
by releasing the quick access latch. Note:
Door will swing freely.
TO REPLACETHE LED LIGHT ENGINE
Note plug orientation and then unplug.
Turn the LED light engine latch to release
the engine. Remove the existing light en-
gine and insert the new engine, ensuring
one end is fully inserted under the reten-
tion bar. Ensure the new engine mounts
ush against the luminaire. Turn the latch
to secure the engine in place. Attach cable
connector to new LED engine.
TO REPLACETHE POWER SUPPLY
Unplug the cable connector and push the
clip to release the power supply. Insert
the new power supply and ensure the clip
secures it in place. Attach the cable con-
nector.
TO REPLACETHE SURGE MODULE (IF APPLICABLE)
To disconnect surge module, utilize tool-
less cable connectors only. Do not adjust
load-side of terminal block. Remove
surge module from retention features
by twisting cable-clips. Open lever on
splicing connector to each of the three
electrical leads (L1, N/L2, G/PE) to dis-
connect surge protection module. Con-
nect new surge protection module using
the same connectors. ENSURE PROPER
POLARITY IS MAINTAINED. Secure re-
placement surge module by twisting ca-
ble-clipsontonew surgemodulewiring.
Close door; ensure latch is fully
engaged. Apply force only as shown
by arrow.
E
A
MODEL LEDS WEIGHT LENGTH WIDTH HEIGHT EPA RATING
NXT-C
NXT-S
NXT-M
12 LEDs
12, 24, & 36 LEDs
48, 60, & 72 LEDs
< 12 lbs (5.4 kg)
18 lbs (8.2 kg)
26 lbs (11.8 kg)
18.3”(465 mm)
23.2”(589 mm)
29.5”(750 mm)
9.3”(237 mm)
11.3”(287 mm)
11.8”(300 mm)
5.3”(134 mm)
5.3”(134 mm)
5.3”(134 mm)
<0.34 ft2 (<0.032 m2)
<0.46 ft2 (<0.043 m2)
<0.9 ft2 (<0.084 m2)
Max. Ambient Temperature (Ta): NXT-C (+50ºC) NXT-S (+50ºC) NXT-M (+40ºC)
Mounting Height: Up to 65.6 ft (20 m)
Nominal Pole Arm: 1.66”(42 mm) to 2.375”(60 mm) O.D.
C
D
B
Torque Setting for Mounting Bolts: 16 ft-lb (21.7 N m)
Recommended Force to Secure Strain Relief: 40 lb (178 N)
Acceptable Supply Wire Sizes: #14 AWG (2.5 mm2) up to #6 AWG (13.3 mm2)
Customer Service Centre
(Hours: 8:00 AM – 4:30 PM, AST)
T: +1.855.667.1228 (Canada & USA)
F: +1.902.667.1233 (Worldwide)
support.ledroadwaylighting.com
[email protected]
