LEMKE HOBBYTRAIN MAK G 2000BB User manual

Diesellok MAK G 2000BB
Bedienungsanleitung / Manual
Version 06/12
Sehr geehrter Kunde,
Dear customer
herzlichen Glückwunsch zu Ihrem neuen HOBBYTRAIN Modell.
Nachfolgende Hinweise sollen Ihnen die Pflege und den Betrieb Ihres Modells erleichtern. Jedes Modell wurde vor Auslieferung auf
Funktion und Vollständigkeit überprüft.
Congratulations for your new HOBBYTRAIN Model.
Following advice should help you for maintanance and service of your Model. Evey model was checked before delivery
1. Prüfung / Einfahrhinweise
Checking / First use
Nehme Sie das Modell vorsichtig mit der Folie aus der Verpackung. Achtung, einige Kleinteile sind leicht zerbrechlich.
Vor dem eigentlichen Fahrbetrieb sollten Sie Ihr Modell ca. ½ Std. mit ca. ¾ der Höchstgeschwindigkeit einfahren.
Die Getriebe sind ab Werk geschmiert. Je nach Laufleistung sollten Sie die Schmierung überprüfen und ggfs. erneuern Abb1.
Das Gehäuse muss zur Wartung nicht abgenommen werden. Gehen Sie bitte mit Schmiermittel sehr sparsam um. Verwenden
Sie nur für Modellbahnen geeignetes Öl, welches im Modellbahnfachhandel erhältlich ist.
Vor einer Reinigung, Spielzeug vom Transformator trennen !
Remove the model with the foil from box. Attention, some small parts are very fragile.
Before regular use please run the model with 3/4 of the max. speed. The gearings are lubricated already. If necessary please use only
little lubrication, Fig. 1. Please switch of transformer for servicing the model.
2. Zerlegen des Modells / Einbau eines Digitaldecoders
Disassembling / DCC Decoder

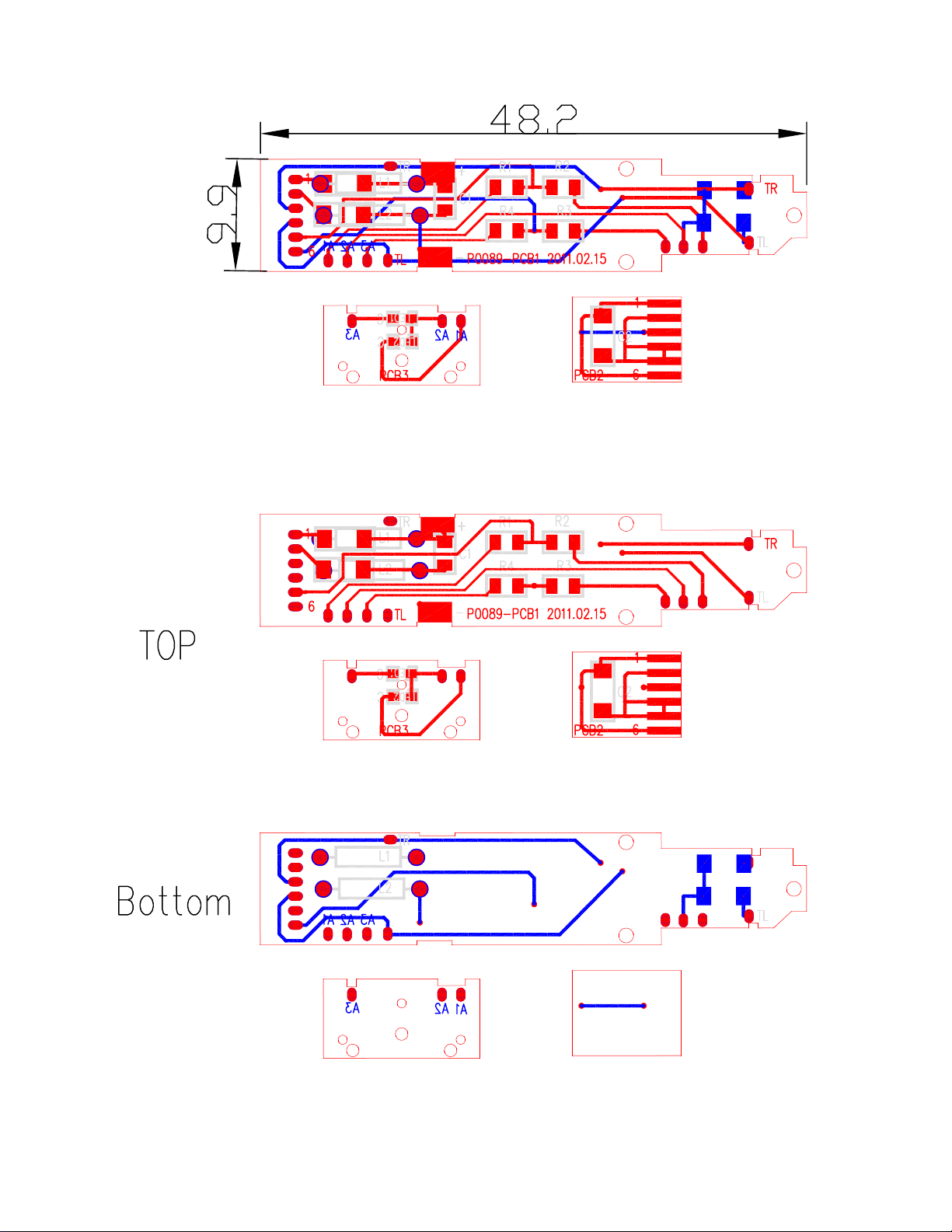

Das Gehäuse des Modells ist von oben aufgesteckt und kann einfach abgezogen werden Abb.2. Auf der Platine befindet sich die 6-polige
Schnittstelle für den Decoder. Entfernen Sie den Brückenstecker und installieren Sie den Decoder. Achten SIe auf die richtige Aus-
richtung. Beachten Sie bitte die Bedienungsanleitung Ihres Decoders.
The model is equipped with a 6 socked decoder. To digitalize this model, the locomotive has to be opened, fig.2. Caution is required.
The dummy plug hasto be unplugged and a decoder's plug plugged in. Before mounting the decoder, readcarefully it's instructions .
Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen HOBBYTRAIN Modell.
ACHTUNG ! Modell nie unbeaufsichtigt betreiben !
Sammlermodell für Personen ab 14 Jahren. von Kindern fernhalten wegen verschluckbarer Kleinteile. Bei unsachgemäßem Gebrauch
besteht Verletzungsgefahr durch funktionsbedingte Kanten und Spitzen ! Der Betrieb mit nicht für Modellbahnen zugelassenen,
umgebauten oder schadhaften Transformatoren ist verboten. Es besteht die Gefahr eines elektrischen Schlages. Das Modell darf an
nicht mehr als einer Energiequelle angeschlossen werden. Nur für trockene Räume geeignet.
Jede Haftung für Schäden und Folgeschäden durch nicht bestimmungsgemäßen Gebrauch, Nichtbeachtung dieser Gebrauchsanleitung,
Betrieb mit sonstigen elektrischen Geräten, eigenmächtigen Eingriff, Umbau, Gewalteinwirkung, Überhitzung,
Feuchtigkeitseinwirkung u.ä. ist ausgeschlossen; außerdem erlischt der Gewährleistungsanspruch.
Diese Betriebsanleitung und die Verpackung für späteren Gebrauch aufbewahren !
Irrtum sowie Änderung aufgrund des technischen Fortschrittes, der Produktpflege oder anderer Herstellungsmethoden bleiben vorbehalten.
WARNING ! Never use model unsupervised.
Recommended for Collectors older than 14 years. Due to true scale and functional design the model contains small parts
and tapered edges. Keep out of the reach of children. Choking hazard ! Keep packaging and Manual.
1.
14+
2.
3.

Art./ Item Nr. Bezeichnung / Description Preis / Price € Art./ Item Nr. Bezeichnung / Description Preis / Price €
Gehäuse komplett H2950 Tank Seitenteile H2956
Body Shell complete H2950 Tank side parts H2956
Gehäuse komplett H2951 Tank Seitenteile H2957
Body Shell complete H2951 Tank side parts H2957
Gehäuse komplett H2952 Pufferbohle H2951
Body Shell complete H2952 Front skirt H2951
Gehäuse komplett H2954 Pufferbohle H2952
Body Shell complete H2954 Front skirt H2952
Gehäuse komplett H2955 Pufferbohle H2953
Body Shell complete H2955 Front skirt H2953
Gehäuse komplett H2956 Pufferbohle H2955
Body Shell complete H2956 Front skirt H2955
Geländer H2950 Pufferbohle H2956
Handrail H2950 Front skirt H2956
Geländer H2951 Pufferbohle H2957
Handrail H2951 Front skirt H2957
Geländer H2952 Kupplungsfeder 2. St.
Handrail H2952 Coupler Spring 2 pc.
Geländer H2954 Dach Anbauteile H2951
Handrail H2954 Roof parts H2951
Geländer H2955 Dach Anbauteile H2952
Handrail H2955 Roof parts H2952
Geländer H2956 Dach Anbauteile H2953
Handrail H2956 Roof parts H2953
Umlauf, silbern rechts/links Dach Anbauteile H2955
Running boards silver right/left Roof parts H2955
Seitenteile H2950 Dach Anbauteile H2956
Side parts H2950 Roof parts H2956
Seitenteile H2951 Dach Anbauteile H2957
Side parts H2951 Roof parts H2957
Seitenteile H2952 Haftreifen 4 St.
Side parts H2952 Traction tires 4 pc.
Seitenteile H2954 Kupplungsaufnahme 2 St.
Side parts H2954 Coupler Pocket 2 pc.
Seitenteile H2955 Kardanwelle komplett
Side parts H2955 Kardanshaft complete
Seitenteile H2956 Platine komplett
Side parts H2956 PCB complete
Motor Rahmen
Motor Frame
Motor Halterung Puffer 4 St.
Motor bracket Buffer 4 pc.
Drehgestell komplett Radsatz
Boogie complete Wheelset
Tank Seitenteile H2950 Radsatz mit Haftreifen
Tank side parts H2950 Wheelset with Traction Tire
Tank Seitenteile H2951 Leiter Drehgestell 2 St.
Tank side parts H2951 Boogie Step 2 pc.
Tank Seitenteile H2952 Schrauben 8 St.
Tank side parts H2952 Screws 8 pc.
Tank Seitenteile H2954 DCC Digital Decoder
Tank side parts H2954 DCC Digital Decode
r
29,90 €
3,00 €
4,00 €
4,00 €
4,00 €
4,00 €
4,00 €
4,00 €
4,00 €
4,00 €
4,00 €
4,00 €
5,00 €
3,00 €
4,00 €
4,00 €
5,00 €
5,00 €
5,00 €
3,00 €
4,00 €
5,00 €
12,00 €
10,00 €
3,00 €
12,00 €
4,00 €
4,00 €
4,00 €
4,00 €
4,00 €
20,00 €
4,00 €
40,00 €
40,00 €
40,00 €
8,00 €
8,00 €
8,00 €
8,00 €
8,00 €
8,00 €
4,00 €
4,00 €
4,00 €
3,00 €
5,00 €
5,00 €
5,00 €
H2950-4E
H2950-4E
H2950-5
H2950-8D
H2950-8B
H2950-8C
H2950-6
H2950-7
H2950-8A
H2950-2B
H2950-2C
H2950-2D
H2950-2E
H2950-2F
H2950-3
H2950-4A
H2950-4D
H2950-4B
H2950-4C
H2950-1D
H2950-1E
H2950-1F
H2950-2A
H2950-1A
H2950-1B
H2950-1C
40,00 €
40,00 €
40,00 € H2950-9A
H2950-9B
H2950-8E
H2950-8F
H2950-9E
H2950-9F
H2950-9C
H2950-9D
H2950-11B
H2950-11C
H2950-11
H2950-11A
H2950-14
H2950-11F
H2950-12
H2950-11D
H2950-11E
G2000 BB - Ersatzteilliste / Spare Parts Sheet
H2950-21
H28602
H2950-19
H2950-20
H2950-17
H2950-18
H2950-15
H2950-16
H2950-13
Besteller: ( Ordered by:)
€
€
€
Zwischensumme
Sub-Total
Versandkosten
Shipping cost
Gesamtkosten
Total cost
Beschreibung / Description Preis €
Price €
Menge
Qty.
Gesamtpr.
Total Pr.
Unterschrift / Signature:
Faxbestellung / Order by Fax: [phone]
Onlinebestellung: www.lemkecollection.de
E-Mailbestellung: [email protected]
Versandbestellung / Mail Order :
Wolfgang Lemke GmbH, Schallbruch 34a, 42781 Haan, Deutschland
Art. Nr.
Item No.
Die Versandkosten betragen:
Shipping-Handling charge is:
€ 5,00 innerhalb ( within )
€ 10,00 außerhalb ( out of )
Deutschland ( Germany )
Ort/City: PLZ/Zip: Land/Country:
Zahlungsmethode (nur € Vorauszahlung)
Method of Payment (only in € )
Überweisung / Remittance
Nachnahme / cash on delivery ( Deutschland, Österreich und Benelux / Germany Austria and Benelux )
Gebühr 5,50 € zusätzlich / 5,50 € extra fee
Telelfon Nr.- E-Mail / Phone - E-Mail:
Versandadress (falls abweichend von Bestelladresse)
Shipping Address (if different from order's address)
Name:
Straße/Street:
Liefermöglichkeiten, Preisänderung und Irrtum vorbehalten. Sie können Ersatzteile auch bei Ihrem Fachhändler bestellen.
Allgemeine Fragen und Auslandsaufträge: Lemke Fax: [phone] / E-Mail: [email protected].
Price and availabtility subject to change without notice. Parts can be also ordered through your local dealer.
General questions and order from outside GER: Lemke Fax: [phone] / E-Mail: [email protected]
