LF Portfolio WL120MWWP User manual

ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
AB12146 1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. -
5 p.m., EST, Friday.
ITEM #0208502
0206819
MODEL #WL120MWWP
WL121MBKP
WALL LANTERN
Français p. 10
Español p. 19
Lowes.com/
p
ortfolio
Portfolio® is a registered trademark
of LF, LLC. All Rights Reserved.

2
A
A Fixture 1
PART DESCRIPTION QUANTITY
PACKAGE CONTENTS
READ AND SAVE THESE INSTRUCTIONS.
DANGER
• For your protection and safety, carefully read and understand the information provided in this manual
completely before attempting to assemble, install or operate this product. Failure to do so could lead
to electrical shock, fire or other injuries that could be hazardous or even fatal.
F Fixture Cover 1
B Mounting Strap 1
C Decorative Nut 2
(preassembled to screw (D))
(preassembled to fixture (A))
F
E Nut 2
D Screw 2
(preassembled to mounting strap (B))
(preassembled to screw (D))
B
C
D
E
SAFETY INFORMATION
HARDWARE CONTENTS (shown actual size)
E3 Wire
Connector
Qty. 3
AA
Lowes.com/
p
ortfolio
G
G Shade 1

3
DANGER
• If using this light fixture in a WET of DAMP location, this light fixture must be connected to a supply
circuit that is protected by a Ground Fault Circuit Interrupter (GFCI) to reduce the risk of personal
injury, electrical shock or death.
• DO NOT connect this fixture to an electrical system that does not provide a means for
equipment grounding. Never use a fixture in a two-wire system that is not grounded. Installing
a fixture into an electrical system not having a proper grounding means could cause metal
parts of the fixture to carry electrical currents if any of the fixture wires, wire connections or
splices were to become broken, cut or loose during the mounting or normal operation of the
fixture. Under this condition, anyone coming in contact with the fixture would be subject to
electrical shock, which could cause serious injury or death.
• DO NOT connect the bare or green insulation fixture ground wire to the black (HOT)
current-carrying wire or the white neutral house wire. Connection of the bare or green fixture
ground wire to the black or white house wires may cause metal parts of the fixture to carry
electrical currents. Under this condition anyone coming in contact with the fixture will receive
electrical shock, which could cause serious injury or death.
• DO NOT damage or cut the wire insulation (covering) during installation of fixture. DO NOT permit
wires to contact any surface having a sharp edge. To do so may damage or cut the wire insulation,
which could cause serious injury or death from electrical shock.
WARNING
• All electrical connections must be in agreement with local codes and ordinances, the National
Electric Code (NEC) and ANSI/NFPA 70-1999. Contact your municipal building department to learn
about your local codes, permits and/or inspections. Risk of fire – most dwellings built before 1985
have supply wire rated for 140°F. Consult a qualified electrician before installation.
• To avoid personal injury, the use of gloves may be necessary while handling fixture parts with
sharp edges.
• DO NOT suspend any fixture by the house wires.A fixture must always be mounted directly
to a mounting strap which is first attached to the outlet box. Wire connectors will not support the
weight of a fixture. Suspending a fixture by the house wires and wire connectors will result in the
fixture falling, with the possibility of personal injury and the danger of electrical shock or fire.
• To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this
light fixture are designed to accept only one 12-gauge house wire and two lead wires from the light
fixture. If your house wire is larger than 12-gauge or there is more than one house wire to connect
to the corresponding fixture lead wires, consult an electrician for the proper size wire connectors to
use.
• To avoid water damage to fixture or possible electrical malfunction, install fixture at least 4 ft.
above the ground/floor.
• Failure to caulk fixture mounting surface with silicone weather sealant may result in water damage
in outlet box, which may cause electrical malfunction or electrical shock.
SAFETY INFORMATION
Lowes.com/
p
ortfolio

4
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Flathead Screwdriver, Phillips Screwdriver, Wire
Strippers, Pliers, Wire Cutters, Safety Glasses, Stepladder, Electrical Tape, Silicone Weather Sealant
Helpful Tools (not included): A/C Tester Light, Do-It-Yourself Wiring Handbook, Soft Cloth
ASSEMBLY INSTRUCTIONS
ON
OFF
ON
OFF

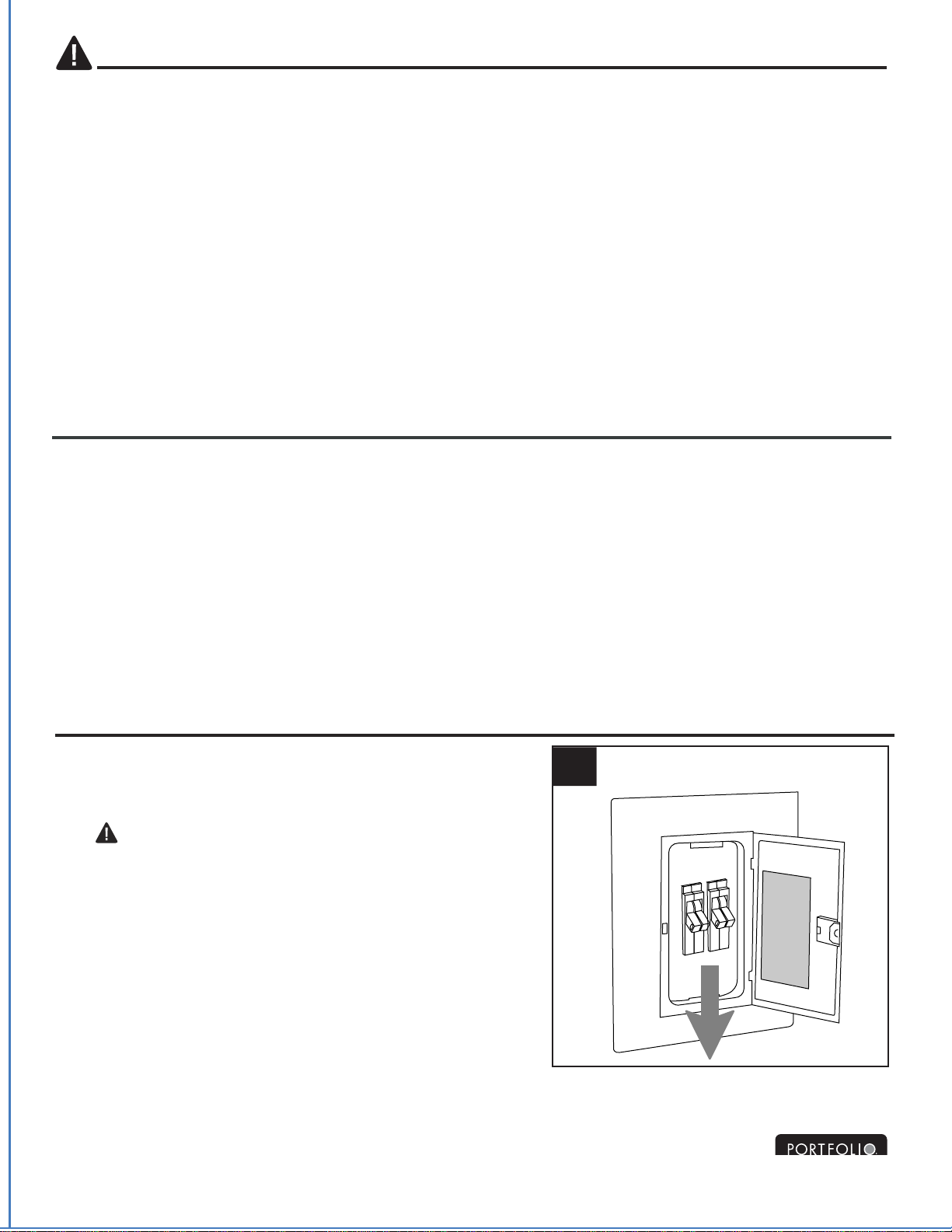

Turn off circuit breakers and wall switch to
the fixture supply line leads.
DANGER: Failure to disconnect power
supply prior to installation may result in
serious injury or death.
1
1.
PREPARATION
CAUTION
• TURN OFF ELECTRICITY at main fuse box (or circuit breaker box) before beginning installation
by removing the fuse (or switching the circuit breaker off).
• If you are not sure the lighting system has a grounding means, DO NOT attempt to install this
fixture. Contact a qualified, licensed electrician for information regarding the proper grounding
methods as required by the local electrical code in your area.
• All fixtures must be mounted to an outlet box that is supported by the building structure.
• DO NOT use bulbs having a wattage greater than the maximum value stated on the fixture. The
use of bulbs with higher wattage than specified will increase temperatures and risk of fire.
•If a dimmer control switch is used with this fixture, obtain professional advice to determine the
correct type to use as well as the electrical rating required.
SAFETY INFORMATION
Lowes.com/
p
ortfolio

5
ASSEMBLY INSTRUCTIONS
Attach mounting strap (B) to outlet box (not
included) using the existing outlet box
screws and washers. Make sure screw (D)
posts are level horizontally. This will help
ensure the fixture (A) is level when
attached. Tighten outlet box screws to
secure mounting strap (B).
CAUTION: Make sure the outlet box
can support 35 lbs. hanging weight. Use
metal outlet box; plastic outlet boxes are
not recommended.
Remove existing fixture and disconnect all
electrical wiring.
2.
Remove two decorative nuts (C) from front
of fixture (A) in order to remove mounting
strap (B) from back of fixture (A).
3a.
2
Outlet Box
Outlet Box
Outlet Box
Screws and
Washers
3b
3a AB
D
C
C
B
Lowes.com/
p
ortfolio
3b.

6
ASSEMBLY INSTRUCTIONS
5a.
Hardware Used
E3 Wire Connector x 3
Adjust screws (D) to proper length by
screwing them completely into mounting strap
(B). Temporarily place fixture (A) over
mounting strap (B) to determine amount of
adjustment necessary for screws (D); screws
(D) should come through holes in fixture (A)
just enough so decorative nuts (C) will fit flush
against fixture (A) when mounted.
Once screws (D) are adjusted, use pliers (not
included) to tighten nuts (E) on screws (D)
until nuts (E) touch mounting strap (B).
4.
Unwrap BARE wire from BLACK and WHITE
wires on back of fixture (A). Prepare wire by
stripping 3/4 inch of insulation from wire ends
using wire strippers (not included).
Connect WHITE wire from fixture (A) to WHITE
wire from outlet box using existing wire connector
or wire connector (AA). Connect BLACK wire from
fixture (A) to BLACK wire from outlet box using
existing wire connector or wire connector (AA).
Connect BARE/GREEN ground wire from outlet
box to BARE ground wire from fixture (A) using
wire connector (AA).
NOTE: Screw wire connectors (AA) on in a
clockwise direction.
WARNING: Never connect ground wire to white
or black power supply wires.
WARNING: To reduce the risk of fire, electrical
shock, or personal injury, wire connectors (AA)
provided with this light fixture are designed to
accept only one 12-gauge house wire and two
lead wires from the light fixture. If your house wire
is larger than 12-gauge or there is more than one
house wire to connect to the corresponding fixture
lead wires, consult an electrician for the proper
size wire connectors to use.
4
4
5a
5b
4
Outlet Box
Outlet Box
WHITE WHITE
BLACK
BARE/GREEN
BLACK
B
A
C
DE
AA
AA
AA
AA
Lowes.com/
p
ortfolio
5b.

7
6
6.
ASSEMBLY INSTRUCTIONS
Wrap electrical tape (not included) around
each individual wire connector (AA) down
to the wire.
WARNING: Make sure no bare wire or
wire strands are visible after making
connections.
Push wire connectors (AA) gently into
outlet box. Carefully push excess wiring
into outlet box.
CC
CC
6
7. Align holes in fixture (A) with screws
(D) on mounting strap (B) and push
fixture (A) toward wall. Attach fixture
(A) to mounting strap (B) using the
decorative nuts (C) that were
previously removed.
NOTE: Check fixture (A) with level (not
included), and adjust if necessary,
before tightening decorative nuts (C)
completely.
6
4
4
7
C
A
D
AA
AA
AA
C
Lowes.com/
p
ortfolio
8. Slide shade (G) into fixture (A).
A
G
6
8

6
9. 9
Install one standard-base bulb (not included).
Use either a 60-watt max. incandescent or a
13-watt CFL bulb.
CAUTION: When replacing bulb, please
allow bulb and fixture (A) to cool down before
touching them.
8
ASSEMBLY INSTRUCTIONS
10.
Restore power and test fixture (A).
If light does not function, please refer to
TROUBLESHOOTING on the following
page.
Bulb
6
11
11. After completing installation, caulk fixture
(A) mounting surface with silicone weather
sealant.
A
6
10
Align the three tabs on fixture cover (F) with the
three slots on fixture (A) and twist fixture cover
(F) clockwise until it stops.
Tabs
Slots
F
A
A
Lowes.com/
p
ortfolio
WARNING: Failure to caulk fixture mounting
surface with silicone weather sealant may
result in water damage in outlet box, which
may cause electrical malfunction or electrical
shock.

9
CARE AND MAINTENANCE
The distributor warrants all of its lighting fixtures against defects in materials and workmanship for
five (5) years from the date of purchase. If within this period the product is found to be defective, take
a copy of the bill of sale as a proof of purchase and the product in its original carton to the place of
purchase. The distributor will, at its option, repair, replace or refund the purchase price to the
consumer. All costs of installation and removal of the fixture is the responsibility of the consumer. This
warranty does not cover fixtures becoming defective due to misuse, accidental damage or improper
handling and/or installation and specifically excludes liability for direct, incidental or consequential
damages, improper packaging of returned products and acts of God. As some states do not allow
exclusions of limitations on an implied warranty, the above exclusion and limitation may not apply.
This warranty gives you specific rights and you may also have other rights which may vary from state
to state.
WARRANTY

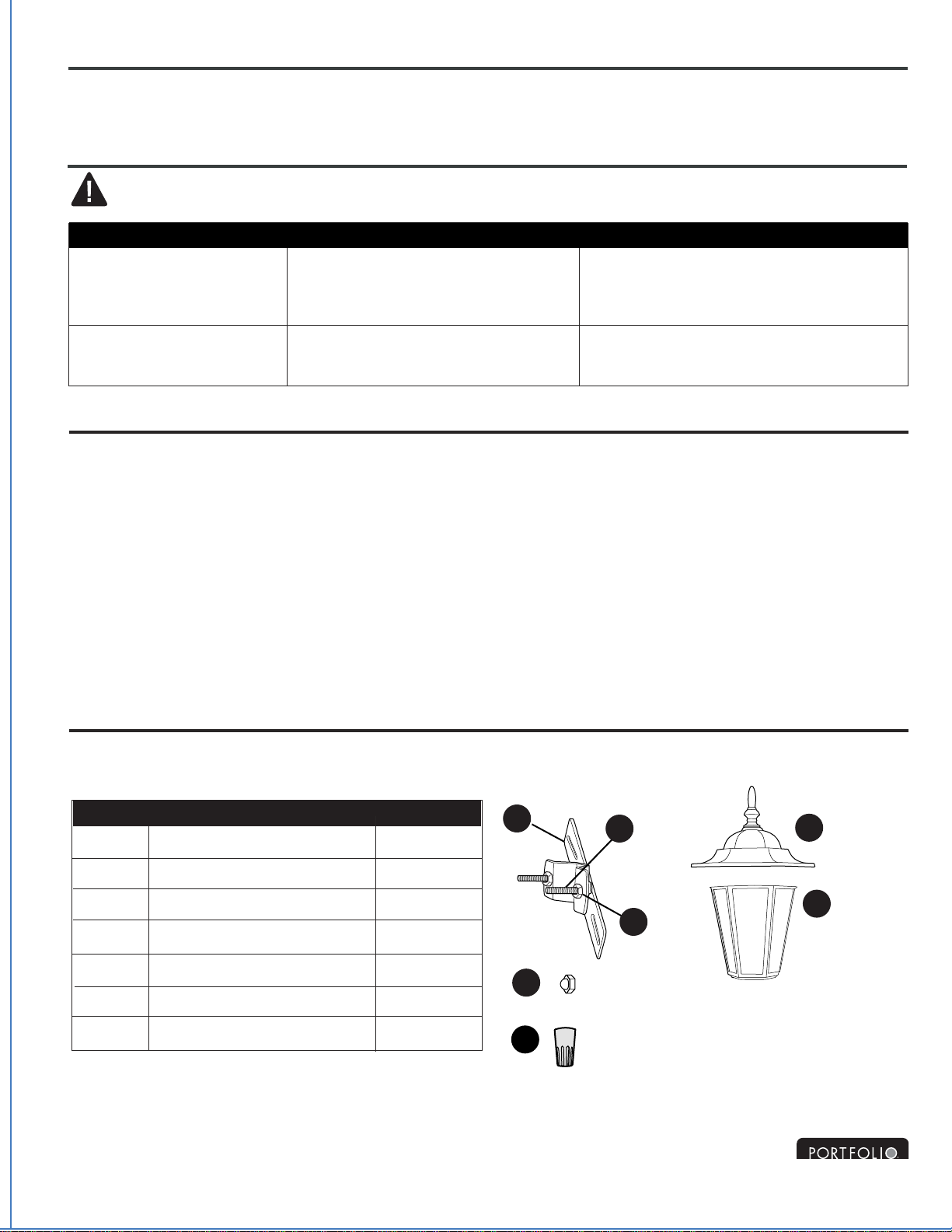

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
TROUBLESHOOTING
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
Bulb will not light.
Fuse blows out or
circuit breaker trips.
1. Bulb is burned out.
2. Power is OFF.
3. Faulty connection.
1. Crossed wires.
2. Power wire is grounding out. 1. Check wiring. 2. Check all connections.
1. Replace bulb.
2. Make sure power supply is ON.
3. Check wiring and all connections.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
C Decorative Nut
B Mounting Strap
PART DESCRIPTION PART#
D Screw
E Nut
G Shade
F Fixture Cover
•Shut off main power supply. Wipe fixture with a soft, damp cloth. Use window cleaner to clean
shade. Do not use an abrasive cleaner on shade or fixture.
Portfolio® is a registered trademark
of LF, LLC. All Rights Reserved.
Printed in China
LI1309
F
BD
EG
C
Lowes.com/
p
ortfolio
208502-B
208502-C
208502-D
208502-E
208502-F
208502-G
208502-AA AA
AA E3 Wire Connector

ARTÍCULO #0208502
0206819
MODELO #WL120MWWP
WL121MBKP
FAROL DE PARED
19
Portfolio®es una marca registrada de LF,
LLC. Todos los derechos reservados.
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al al 1-800-643-0067, de lunes a jueves de 8 a.m. a
6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
Lowes.com/
p
ortfolio

20
A Lámpara 1
PIEZA DESCRIPCIÓN CANTIDAD
CONTENIDO DEL PAQUETE
INFORMACIÓN DE SEGURIDAD
LEA Y GUARDE ESTAS INSTRUCCIONES.
PELIGRO
• Por su propia protección y seguridad, lea atentamente y comprenda la información de este manual
en su totalidad antes de intentar ensamblar, instalar o usar este producto. No hacerlo podría provocar
descargas eléctricas, incendios u otras lesiones, las que pueden ser peligrosas o incluso fatales.
• Si utiliza este lámpara en un área MOJADA o HÚMEDA, debe conectarla a un circuito de suministro
protegido con un Interruptor de circuito de falla de puesta a tierra (GFCI, por sus siglas en inglés)
para disminuir el riesgo de lesiones personales, descargas eléctricas o la muerte.
F Cubierta de la lámpara 1
B Placa de montaje 1
C Tuerca decorativa 2
(preensamblada en el tornillo (D))
(preensamblada en la lámpara (A))
E Tuerca 2
D Tornillo 2
(preensamblado en la placa
de montaje (B))
(preensamblada en el tornillo (D))
ADITAMENTOS (se muestran en tamaño real)
Conector de
cables E3
Cant. 3
AA
Lowes.com/
p
ortfolio
A
F
B
C
D
E
G
G Pantalla 1

21
PELIGRO
• NO conecte esta lámpara a un sistema eléctrico que no proporcione un medio de puesta a tierra
para el equipo. Nunca utilice una lámpara en un sistema de dos conductores que no tenga
puesta a tierra. Instalar una lámpara en un sistema eléctrico que no tenga una puesta a tierra
adecuada podría provocar que las piezas de metal de la lámpara conduzcan corriente eléctrica
si cualquiera de los cables, las conexiones del cableado o los empalmes de la lámpara se
rompen, se cortan o se sueltan durante el montaje o funcionamiento normal. En esta situación,
cualquier persona que entre en contacto con la lámpara podría recibir una descarga eléctrica,
la que podría provocar lesiones graves o la muerte.
• NO conecte el conductor de puesta a tierra de aislamiento desnudo o verde de la lámpara al
conductor negro (DE CORRIENTE) que lleva la corriente o al conductor blanco neutro de la
casa. Conectar el conductor de tierra desnudo o verde de la lámpara al conductor negro o blanco
de la casa puede provocar que las piezas metálicas de la lámpara conduzcan corriente eléctrica.
En esta situación, cualquier persona que entre en contacto con la lámpara recibirá una descarga
eléctrica, la que podría provocar lesiones graves o la muerte.
• NO dañe ni corte el aislamiento del conductor (cubierta) durante la instalación de la lámpara.
NO permita que los conductores entren en contacto con superficies que tengan un borde afilado,
ya que esto podría dañar o cortar el aislamiento del conductor y provocar lesiones graves o la
muerte debido a una descarga eléctrica.
ADVERTENCIA
• Todas las conexiones eléctricas deben cumplir con los códigos y ordenanzas locales, el Código
Eléctrico Nacional (NEC, por sus siglas en inglés) y la norma ANSI/NFPA 70-1999. Póngase en
contacto con su Departamento de construcción municipal para conocer los códigos, permisos y/o
inspecciones locales. Riesgo de incendio: La mayoría de las casas construidas antes de 1985
tienen conductores de suministro clasificados para 60°C. Consulte a un electricista
calificado antes de instalar.
• Para evitar lesiones personales, puede ser necesario usar guantes al manipular las piezas de la
lámpara con bordes filosos.
• NUNCA cuelgue lámparas de los conductores de la casa. Siempre se debe montar la lámpara
directamente en una caja de salida o una placa de montaje que esté unida a la caja de salida.
Los conectores de cables no sostendrán el peso de una lámpara. Si cuelga una lámpara de los
conductores de la casa y los conectores de cables, ésta se caerá y podría provocar lesiones
personales y peligro de descarga eléctrica o incendio.
• Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, los conectores
de cables incluidos con esta lámpara están diseñados para sostener sólo un cable interior de calibre
12 y dos cables conductores de la lámpara. Si el cable interior es de un calibre superior a 12 o hay
más de un cable interior para conectar a los cables conductores de la lámpara al cual corresponda
cada uno, pregúntele a un electricista cuál es el tamaño adecuado de los conectores de cables que
debe utilizar.
• Para evitar daños en la lámpara causados por el agua o posibles defectos eléctricos, instale la
lámpara al menos a 1,22 m sobre el suelo o piso.
• Si no calafatea la superficie de montaje de la lámpara con un sellador de silicona para todo
clima, se pueden producir daños causados por el agua en la caja de salida, lo que, a su vez,
puede causar un mal funcionamiento eléctrico o descargas eléctricas.
INFORMACIÓN DE SEGURIDAD
Lowes.com/
p
ortfolio

22
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos. No intente ensamblar el producto si
falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador de cabeza plana,
destornillador Phillips, pinzas pelacables, pinzas, pinzas cortacables, gafas de seguridad, escalera
de tijera, cinta aislante, sellador de silicona para todo clima
Herramientas útiles (no se incluyen): Luz de prueba de CA, guía "Hágalo usted mismo" y paño suave
INSTRUCCIONES DE ENSAMBLAJE
ON
OFF
ON
OFF
Apague los interruptores de circuito y el
interruptor de pared para interrumpir el
suministro de electricidad hacia la lámpara.
PELIGRO: Si no interrumpe el
suministro de electricidad antes de la
instalación, pueden producirse lesiones
graves o la muerte.
1
1.
PREPARACIÓN
PRECAUCIÓN
• DESCONECTE EL SUMINISTRO DE ELECTRICIDAD desde la caja de fusibles principal
(o desde la caja del interruptor de circuito) antes de comenzar la instalación; para hacerlo,
retire el fusible (o apague el interruptor de circuito).
• NO intente instalar esta lámpara si no está seguro de que su sistema de iluminación tiene una
puesta a tierra. Póngase en contacto con un electricista calificado y certificado para obtener
información sobre los métodos adecuados de puesta a tierra exigidos por el código local de
electricidad de su área.
• Todos las lámparas se deben montar en una caja de salida que esté sostenida de la estructura
del edificio.
• NO utilice bombillas de un vataje mayor que el valor máximo establecido en la lámpara.
El uso de bombillas cuyo vataje sea mayor que el especificado incrementará la temperatura
y producirá riesgo de incendio.
• Si utiliza un regulador de control de intensidad con esta lámpara, solicite asesoría profesional
para determinar el tipo de regulador y la clasificación eléctrica correcta que se requiere.
INFORMACIÓN DE SEGURIDAD
Lowes.com/
p
ortfolio

23
INSTRUCCIONES DE ENSAMBLAJE
Fije la placa de montaje (B) a la caja de
salida (no se incluye) usando los tornillos y
las arandelas de la caja de salida.
Asegúrese de que los sujetadores para
tornillos (D) estén nivelados verticalmente.
Esto ayudará a garantizar que la lámpara
(A) esté nivelada al fijarla. Apriete los
tornillos de la caja de salida para fijar la
placa de montaje (B).
PRECAUCIÓN: Asegúrese de que la
caja de salida pueda sostener 15,88 kg de
peso colgante. Use una caja de salida de
metal, no se recomienda el uso de cajas
de salida de plástico.
Retire la lámpara existente y desconecte el
cableado eléctrico.
2.
Retire las dos tuercas decorativas (C) de la
parte frontal de la lámpara (A), con el fin de
retirar la placa de montaje (B) de la parte
posterior de la lámpara (A).
3a.
2
Caja de
salida
Caja de
salida
Tornillos y
arandelas
de la caja
de
salida
3b
3a A
B
C
C
B
D
Lowes.com/
p
ortfolio
3b.

24
INSTRUCCIONES DE ENSAMBLAJE
5a.
Aditamentos utilizados
Conector de x 3
cables E3
Ajuste los tornillos (D) a la distancia adecuada
atornillándolos por completo en la placa de
montaje (B). Coloque temporalmente la
lámpara (A) sobre la placa de montaje (B)
para determinar la cantidad de ajustes
necesarios para los tornillos (D); los tornillos
(D) deben pasar por los orificios en la parte
superior de la lámpara (A) lo suficiente como
para que las tuercas decorativas (C) queden
al ras de la lámpara (A) cuando esté montada.
Cuando los tornillos (D) están ajustados, use
pinzas (no se incluyen) para apretar las
tuercas (E) en los tornillos (D) hasta que las
tuercas (E) toquen la placa de montaje (B).
4.
Desenrolle el conductor DESNUDO de los conductores
NEGRO y BLANCO de la parte posterior de la
lámpara (A). Prepare el conductor pelando 1,91 cm del
aislamiento de sus extremos con las pinzas pelacables
(no se incluyen).
Conecte el conductor BLANCO de la lámpara (A) al
conductor BLANCO de la caja de salida usando el
conector de cables existente o el conector de cables
(AA). Conecte el conductor NEGRO de la lámpara (A)
al conductor NEGRO de la caja de salida con el
conector de cables existente o el conector de cables
(AA). Conecte el conductor DESNUDO/VERDE de
puesta a tierra de la caja de salida al conductor
DESNUDO de puesta a tierra de la lámpara (A) con el
conector de cables (AA).
NOTA: Enrosque los conectores de cables (AA) en
dirección de las manecillas del reloj.
ADVERTENCIA: Nunca conecte el conductor
de puesta a tierra a los conductores blanco o negro del
suministro de electricidad.
ADVERTENCIA: Para reducir el riesgo de
incendios, descargas eléctricas o lesiones personales,
los conectores de cables (AA) incluidos con esta
lámpara están diseñados para soportar sólo un
conductor de la casa de calibre 12 y dos cables
conductores desde la lámpara. Si el cable interior es
de un calibre superior a 12 o hay más de un cable
interior para conectar a los cables conductores de la
lámpara a cual corresponda cada uno, pregúntele a un
electricista cuál es el tamaño adecuado de los
conectores de cables que debe utilizar.
4
4
5a
5b
Caja de salida
Caja de
salida
BLANCO BLANCO
NEGRO
DESNUDO/VERDE
NEGRO
4
BA
C
DE
AA
Lowes.com/
p
ortfolio
5b.

25
6.
INSTRUCCIONES DE ENSAMBLAJE
Cubra con cinta aislante (no se incluye)
cada conector de cables (AA) individual y
colóquelos bajo del cable.
ADVERTENCIA: Asegúrese de que no
haya conductores desnudos ni filamentos
de conductores visibles después de hacer
la conexión.
Empuje los conectores de cables (AA)
suavemente hacia la caja de salida. Empuje
cuidadosamente el exceso de cableado
hacia el interior de la caja de salida.
7. Alinee los orificios de la lámpara (A)
con los tornillos (D) de la placa de
montaje (B) y empuje la lámpara (A)
hacia la pared. Fije la lámpara (A) a la
placa de montaje (B) con las tuercas
decorativas (C) que retiró
ateriormente.
NOTA: Examine la lámpara (A) con un
nivel (no se incluye), y ajústela si es
necesario, antes de apretar
completamente las tuercas
decorativas (C).
6
CC
CC
6
6
4
4
7
AA
AA
AA
A
CD
C
Lowes.com/
p
ortfolio
8. Deslice la pantalla (G) en la lámpara (A).
A
G
6
8

6
9. 9
Instale una bombilla de base estándar (no se
incluye). Utilice una bombilla incandescente de 60
vatios máx. o una bombilla fluorescente compacta
de 13 vatios.
PRECAUCION: Cuando reemplace la bombilla,
deje que ésta y la lámpara (A) se enfríen antes de
tocarlas.
26
INSTRUCCIONES DE ENSAMBLAJE
10.
Restablezca la alimentación y pruebe la lámpara
(A).
Si la luz no funciona, consulte SOLUCIÓN DE
PROBLEMAS en la página siguiente.
Bombilla
A
6
10
Alinee las tres lengüetas en la cubierta de la
lámpara (F) con las tres ranuras en la lámpara
(A) y gire la cubierta de la lámpara (F) hacia la
derecha (en dirección de las manecillas del reloj)
hasta que se detenga.
F
A
Lengüetas
Ranuras
Lowes.com/
p
ortfolio
6
11
11. Luego de completar la instalación,
calafatee la superficie de montaje de la
lámpara (A) con sellador de silicona para
todo clima.
ADVERTENCIA: Si no calafatea la
superficie de montaje de la lámpara con un
sellador de silicona para todo clima, se
pueden producir daños causados por el
agua en la caja de salida, lo que, a su vez,
puede causar un
mal funcionamiento eléctrico o descargas
eléctricas.
A

27
CUIDADO Y MANTENIMIENTO
El distribuidor garantiza que todas sus lámparas están libres de defectos en los materiales y la mano
de obra por cinco (5) años a partir de la fecha de compra. Si dentro de este período el producto
presenta defectos, lleve una copia del recibo de venta como comprobante de la compra y el producto
en su caja original al lugar donde lo compró. El distribuidor, a su elección, reparará, reemplazará o
devolverá el monto original de la compra al comprador. Todos los costos de instalación y de extracción
de la lámpara son de responsabilidad del comprador. Esta garantía no cubre lámparas dañadas debido
al mal uso, daño accidental, manipulación y/o instalación inadecuada y excluye específicamente toda
responsabilidad por daños directos, accidentales o resultantes, embalaje incorrecto de productos
devueltos y daños por fuerza mayor. Debido a que algunos estados no permiten exclusiones o
limitaciones en una garantía implícita, las exclusiones y limitaciones anteriores pueden no aplicarse en
su caso. Esta garantía le otorga derechos específicos, pero podría tener también otros derechos que
varían según el estado.
GARANTÍA
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-800-643-0067, de lunes a jueves de 8 a.m. a 6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar
del Este.
SOLUCIÓN DE PROBLEMAS
ADVERTENCIA: Antes de comenzar cualquier trabajo, desconecte el suministro de electricidad
para evitar descargas eléctricas.
La bombilla
no enciende.
El fusible se quema
o el interruptor de
circuito se dispara.
1. La bombilla está quemada.
2. NO hay alimentación.
3. La conexión es incorrecta.
1. Los cables están cruzados.
2. El conductor de fuerza
no tiene puesta a tierra.
1. Revise el cableado.
2. Revise todas las conexiones.
1. Reemplace la bombilla.
2. Asegúrese de que haya suministro
de electricidad.
3. Revise el cableado y todas
las conexiones.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
C Tuerca decorativa
B Placa de montaje
PIEZA DESCRIPCIÓN PIEZA#
D Tornillo
E Tuerca
G Pantalla
F Cubierta de la lámpara
• Corte el suministro principal de electricidad. Limpie la lámpara con un paño suave y húmedo.
Utilice un limpiador de ventanas para limpiar la pantalla. No use un limpiador abrasivo en la
pantalla ni en la lámpara.
Impreso en China
Portfolio®es una marca registrada de
LF, LLC. Todos los derechos reservados.
LI1309 Lowes.com/
p
ortfolio
208502-B
208502-C
208502-D
208502-E
208502-F
208502-G
208502-AA
AA Conector de cables E3
F
BD
EG
C
AA
