LG LAN-8680MH User manual

CAR NAVIGATION /
DVD PLAYER
SERVICE MANUAL
MODEL : LAN-8680MH/LAN-8681MH/LAN8682MHSERVICE MANUAL
P/NO : AFN30824806 DECEMBER, 2006
http://biz.lgservice.com
Map data and dangerous area information are not newly updated.
You must periodically update the map data.
Refer to the homepage for details on how to update the data.
http:// www. motrex. co. kr
If you have other questions about the Navigation Device, please
refer to troubleshooting Guide or contact your supplier or Technical Support.
GUIDANCE
MODEL : LAN-8680MH/LAN-8681MH/LAN8682MH

[CONTENTS]
❍SECTION 1. SPECIFICATION
❍SECTION 2. NAME OF EACH PART
❍SECTION 3. TOTAL WIRING/BLOCK DIAGRAMS
❍SECTION 4. EXPLODED VIEWS
❍SECTION 5. FRONT PART
❍SECTION 6. MAIN PATR
❍SECTION 7. AUDIO PART
❍SECTION 8. POWER PART
❍SECTION 9. TROUBLESHOOTING GUIDE
❍SECTION 10. REPLACEMENT PARTS LIST

[CONTENTS]
• SPECIFICATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
SECTION 1. SPECIFICATION

- 1-1 -
GENERAL
Output Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50W x 4CH (Max.)
Power Source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DC 12V
Ground System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Negative
Dimensions (W x H x D) . . . . . . . . . . . . . . . . . . . . 178 x 102 x 208 mm (Without Front Panel)
Net Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.43 kg
DISPLAY
LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5 inch TFT LCD
Resolution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 X 234
Color. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65.000 color
Back Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CCFL type (L-type)
CD/DVD/VCD SELECTION
Frequency Response . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Hz-20 kHz
S/N Ratio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 dB
Distortion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 %
Channel Separation (1kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 dB
RADIO SELECTION
FM
Frequency Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5-108 MHz
S/N Ratio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 dB
Distortion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5 %
Usable Sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 dBµV
AM
Frequency Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 531~1602 kHz
S/N Ratio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 dB
Distortion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.0 %
Usable Sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 dBµV
NAVIGATION SELECTION
CPU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Renesas SH-7760 200 MHz (360MIPS)
OS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . QNX v 6.2.1B
SDRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128 MB
Memory (Map) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 512 MB CFC
Memory (OS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64 MB NOR Flash
Graphic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fujitsu Coral-LB
GPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SiRF mini2t
Map . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Navteq
Map Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DVD ATAPI
User Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Touch screen
❏SPECIFICATION

- 1-2 -

[CONTENTS]
• FRONT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
• REAR CONNECTION DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
• CONNECTOR TERMINAL FUNCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
SECTION 2. NAME OF EACH PART

- 2-1 -

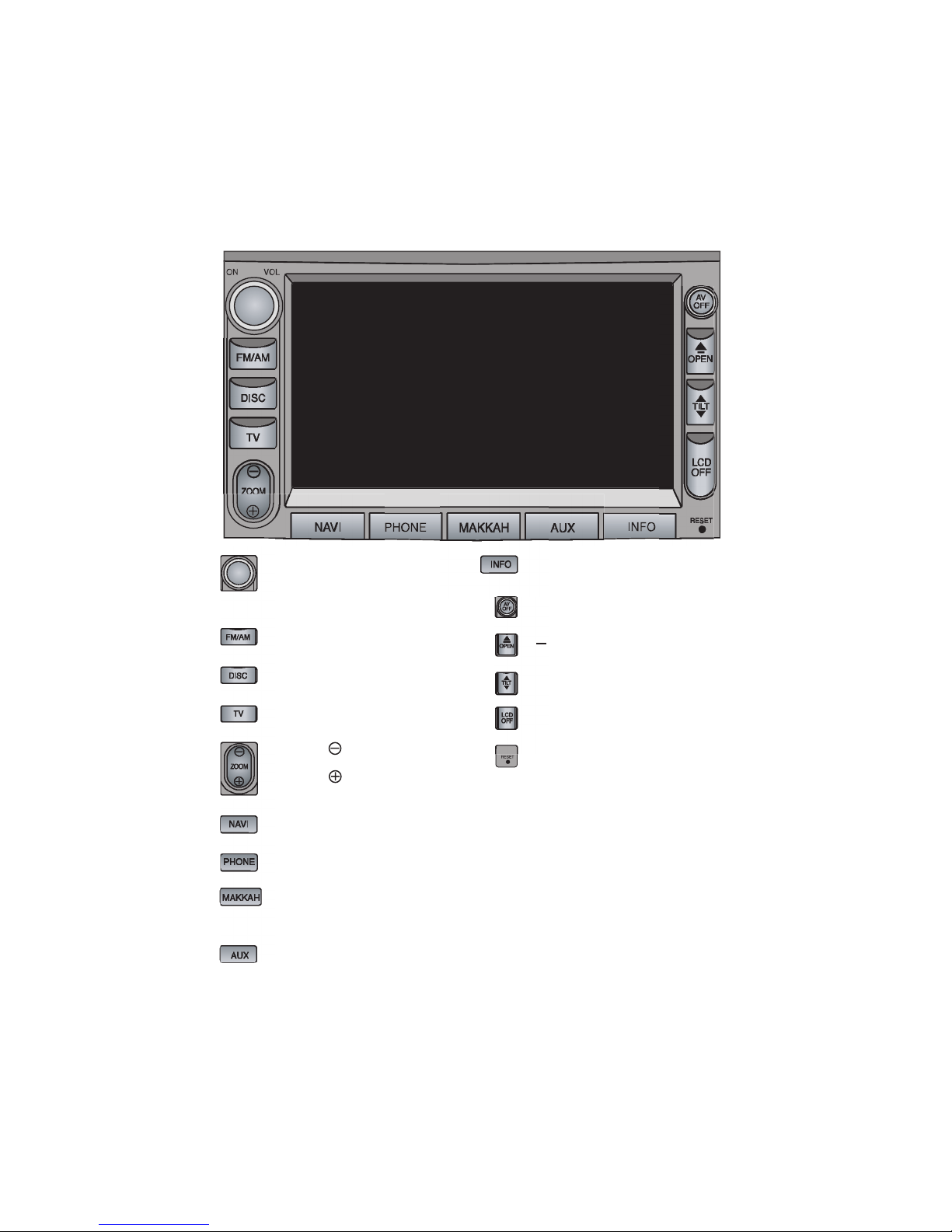

❏FRONT
Power ON/OFF
- Turns on/off main unit.
VOL
- Adjusts the volume.
FM/AM
- Selects the band.
DISC
- Selects the disc.
TV
- Selects the TV.
ZOOM
- Diminishs the map level.
ZOOM
- Enlarges the map level.
NAVI
- Displays the navigation map.
PHONE
- Selects the phone.
MAKKAH
- The disrection always showns
the makkah’s position.
AUX
- Selects the compoent
connected to the AUX IN jack.
INFO
- Changes the display setup.
AV OFF
- Audio and video pause.
▲OPEN
- Opens the monitor.
▲ TILT ▼
- Adjusts monitor angle.
LCD OFF
- Turns off the LCD power.
RESET
- If the unit fails to operate
properly. press the rest button
using a ball-point pen or a
similar tool.

- 2-2 -
❏REAR CONNECTION DIAGRAM
Radio ANT
GPS ANT
24 PIN CONNECTOR
A
B
32 PIN CONNECTOR
TV ANT

- 2-3 -
❏CONNECTOR TERMINAL FUNCTION
Terminal Name Terminal Name
1EXT AMP Front L-ch (+) 13 EXT AMP Front L-ch ( - )
2EXT AMP Front R-ch (+) 14 EXT AMP Front R-ch ( - )
3EXT AMP Rear R-ch (+) 15 EXT AMP Rear R-ch ( - )
4EXT AMP Rear L-ch (+) 16 EXT AMP Rear L-ch ( - )
5 ILL (+) 17 ILL ( - )
6AUDIO REMOTE 18 GND
7NC 19 NC
8NC 20 GND
9EQ SEL 21 NC
10 AMP ON 22 NC
11 ACC 23 ANT B+
12 BATT B+ 24 GND
Terminal Name Terminal Name
1 GND 17 NC
2MIC GND 18 NC
3 EXT MIC 19 AUX V IN
4AUX IN 20 AUX R IN
5 GND 21 NC
6NC 22 GND
7 CAMERA REQ 23 ALT L
8NC 24 SPEED
9NC 25 IND
10 AUTO LIGHT 26 GND
11 REAR CAM 27 NC
12 NC 28 GND
13 NC 29 NC
14 NC 30 B+ CAMERA
15 NC 31 GND
16 NC 32 REVERSE
A. 32 PIN CONNECTOR
A. 32 PIN CONNECTOR TERMINAL FUNCTION DESCRITION
B. 24 PIN CONNECTOR
B. 24 PIN CONNECTOR TERMINAL FUNCTION DESCRITION

- 2-4 -

[CONTENTS]
• WIRING DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
• BLOCK DIAGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
SECTION 3. TOTAL WIRING/BLOCK DIAGRAMS

- 3-1 -

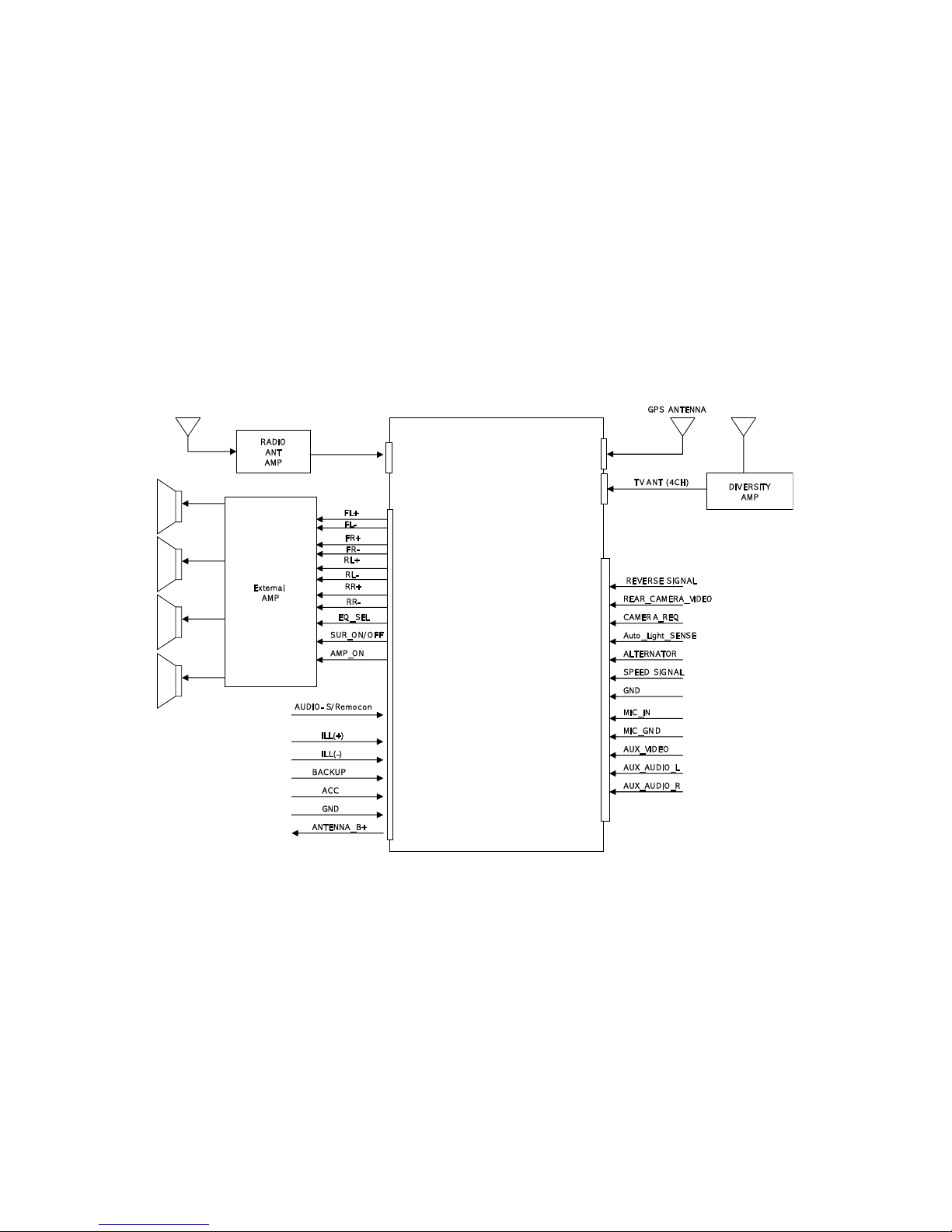

❏WIRING DIAGRAM
LAN8680MH

- 3-2 -
❏BLOCK DIAGRAM (H/W)

- 3-3 -

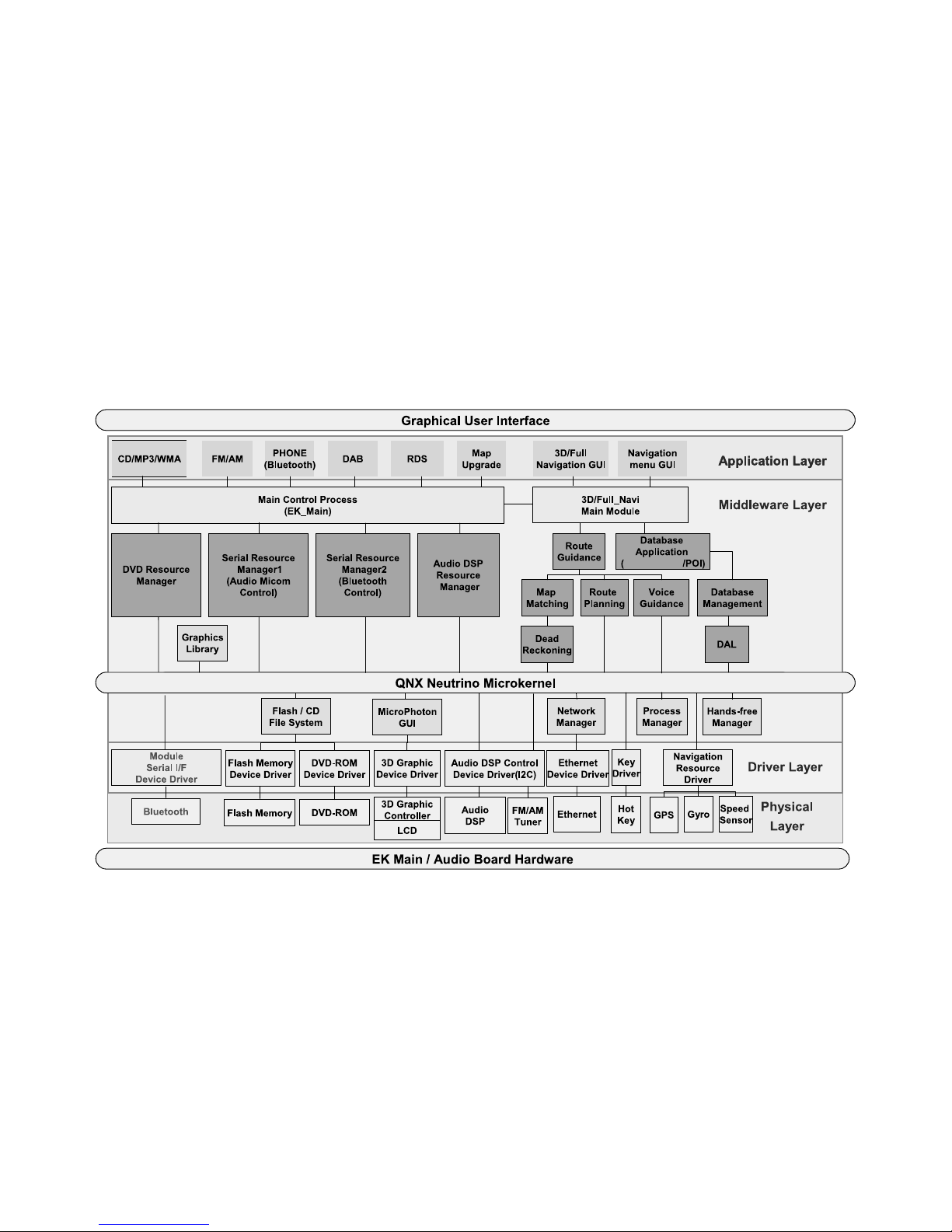

❏BLOCK DIAGRAM (S/W)
Destination

- 3-4 -

[CONTENTS]
• FRONT PART . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
• CABINET & MAIN FRAME PART . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
• EXPLODED VIEWS REPLACEMENT PARTS LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
SECTION 4. EXPLODED VIEWS

- 4-1 -
❏FRONT PART
255
254
258
458
458
459
459
257
257
A42
A41
253
455
259
A43
454
454
454
458
458
252
250
457
457
256
256
251
455
A42
When do P/O, Caution!
A42 Front, Trim and GPS Assembly compose.
Therefore, 3EA’S PCB Assembly is supplied if
request purchase by A42’sP/N.

- 4-2 -
❏CABINET & MAIN FRAME PART
261
271
275
276
277
273
274
260
263
265
264
454
454
454
454
454
454
458
456
A42
A48
A46
A47
A50
A51
272
454
A45
A44 A52
291
283
451
281
282
290
460
454
460
454
453
453
454
454
Option
When do P/O, Caution!
A42 Front, Trim and GPS Assembly compose.
Therefore, 3EA’S PCB Assembly is supplied if
request purchase by A42’s P/N.

- 4-4 -

[CONTENTS]
• FRONT SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
• TRIM SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
• FRONT/TRIM PRINTED CIRCUIT BOARDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
SECTION 5. FRONT PART
