LG 3828ER4001L User manual

P/No. 3828ER4001L

2
ENGLISH
for washer/combo
for dryer
for dryer
for washer/combo
Lock nut
Adjustable feet Adjustable feet
Leg Extension
IMPORTANT: Read and follow these instructions.
NOTICE
The installer must have electrical and mechanical training and acceptable knowledge in the
required work
Safety is foremost---both your own and that of other
people Many important safety instructions are provided
in this instruction and your appliance Always read and
observe all safety instructions
Remove pedestal,installation hardware, and
instructions from the shipping carton
Position the washer/combo on top of the pedestal
WARNING
Excessi e Weight Hazard
Two or more people may be needed to install and
move the appliance and pedestal assembly
Do not allow children to play on the drawer
Do not step on the handle
A firm, solid floor is even more critical to a front-loading
washer than to a top-loader If your floor is wooden
and /or frame construction, you may need to reinforce
it Front-loaders have substantially faster spin speed
than top-loaders, causing greater vibration If the floor
is not solid, your washer will vibrate

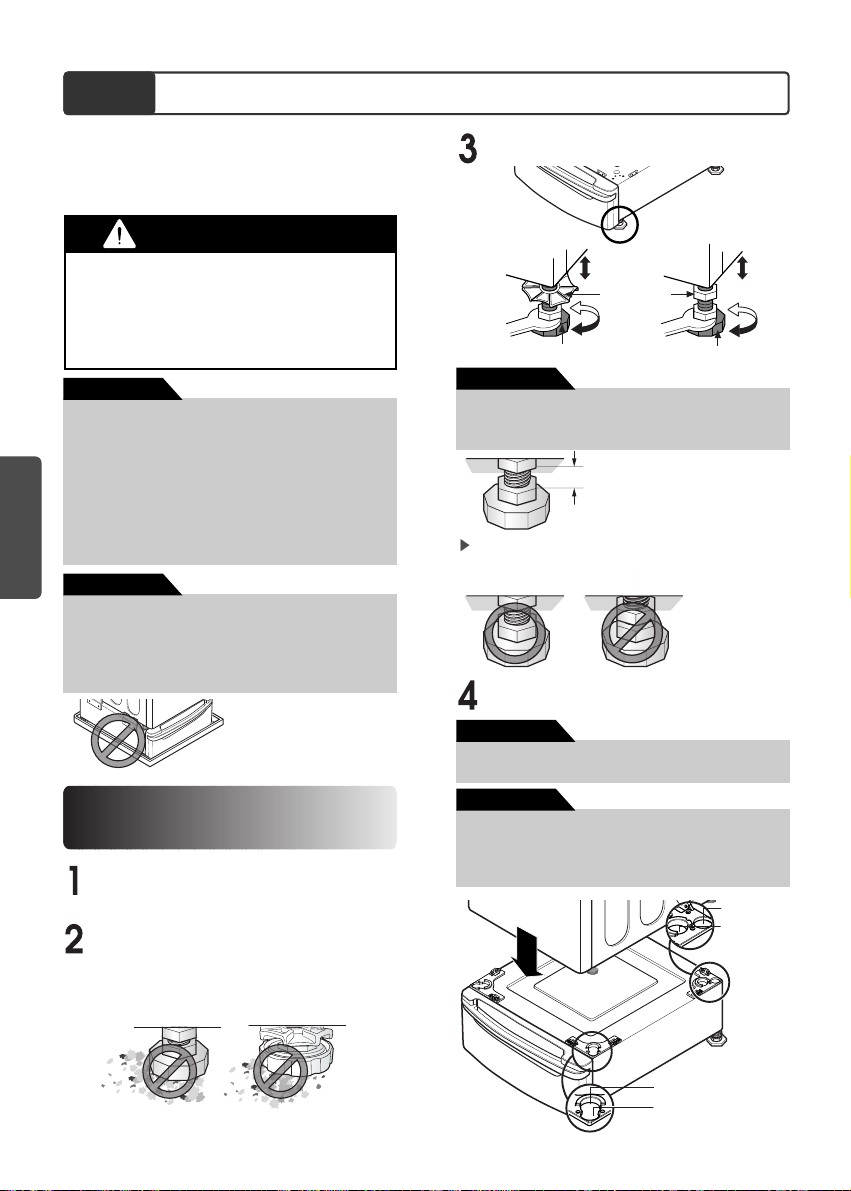

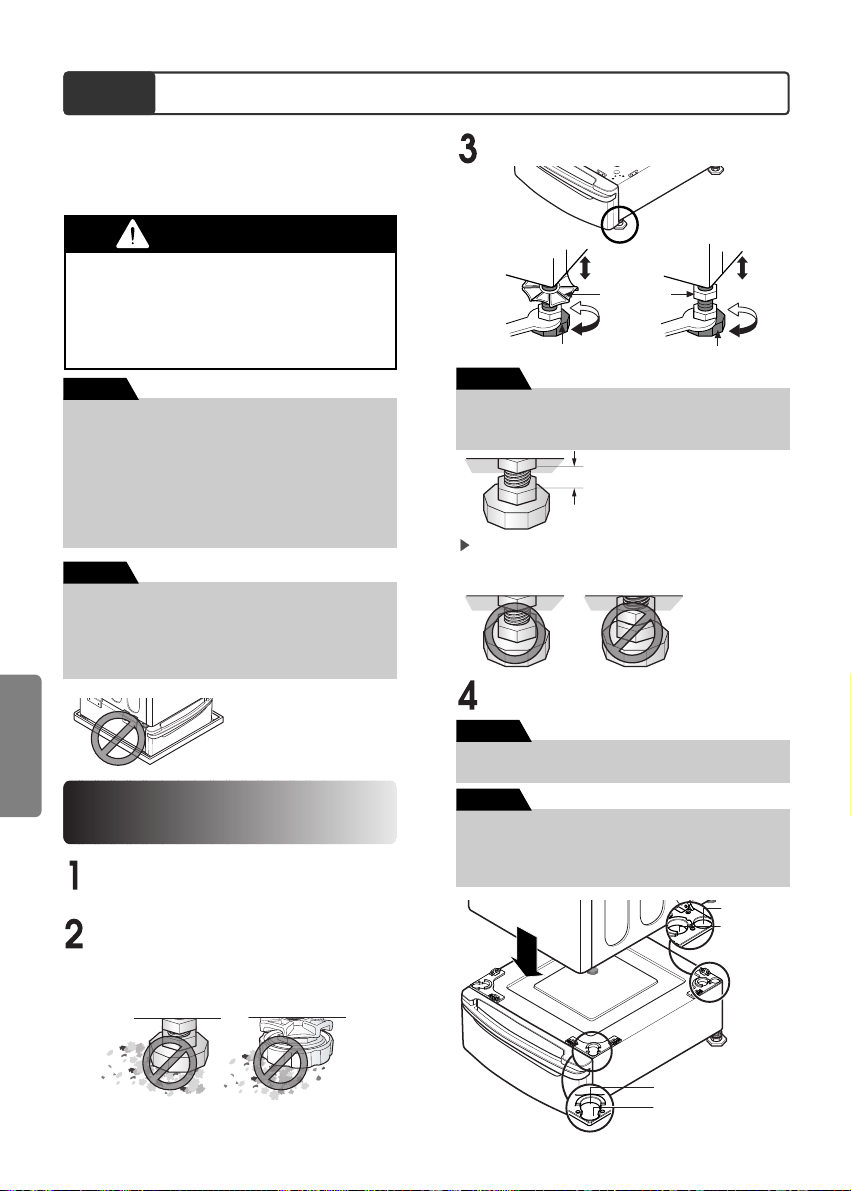

WASHER/COMBO INSTALLATION
Before installing the pedestal, remove foreign
objects on the floor clean the floor Dust, water, oil,
detergent and so on could cause vibration due to
bad contact of legs with floor
After the washer is leveled, tighten the lock nuts up
toward the base of the washer using the wrench All
four lock nuts should be tightened
Level the pedestal on the clean place by adjusting
the feet
NOTE
If a drip pan must be used, take extra care to follow
the instructions provided with the drip pan and make
sure the leveling feet are adjusted for firm and even
contact with the pan Use of drip pans and failure to
properly level the machine may result in increased
vibration and noise during operation
NOTE
Do not extend the legs no more than necessary to
level the washer The more the legs are extended, the
more the washer will vibrate
NOTE
Because of the weight of the washer/combo, two or
more people may be needed
NOTE
If the washer or combo was previously installed,
unplug it, disconnect the inlet hose (s)from the faucet
(s), disconnect the drain hose, and drain all hoses
NOTE

3
ENGLISH

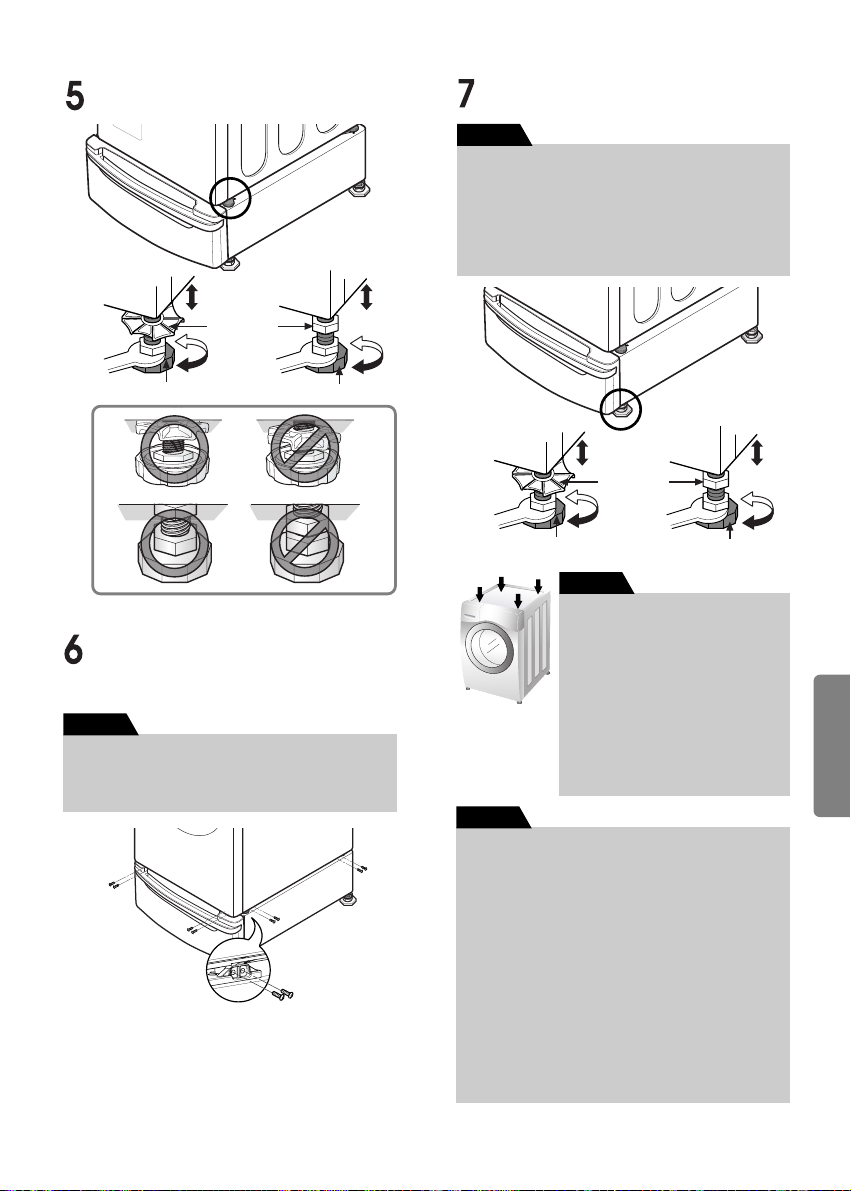

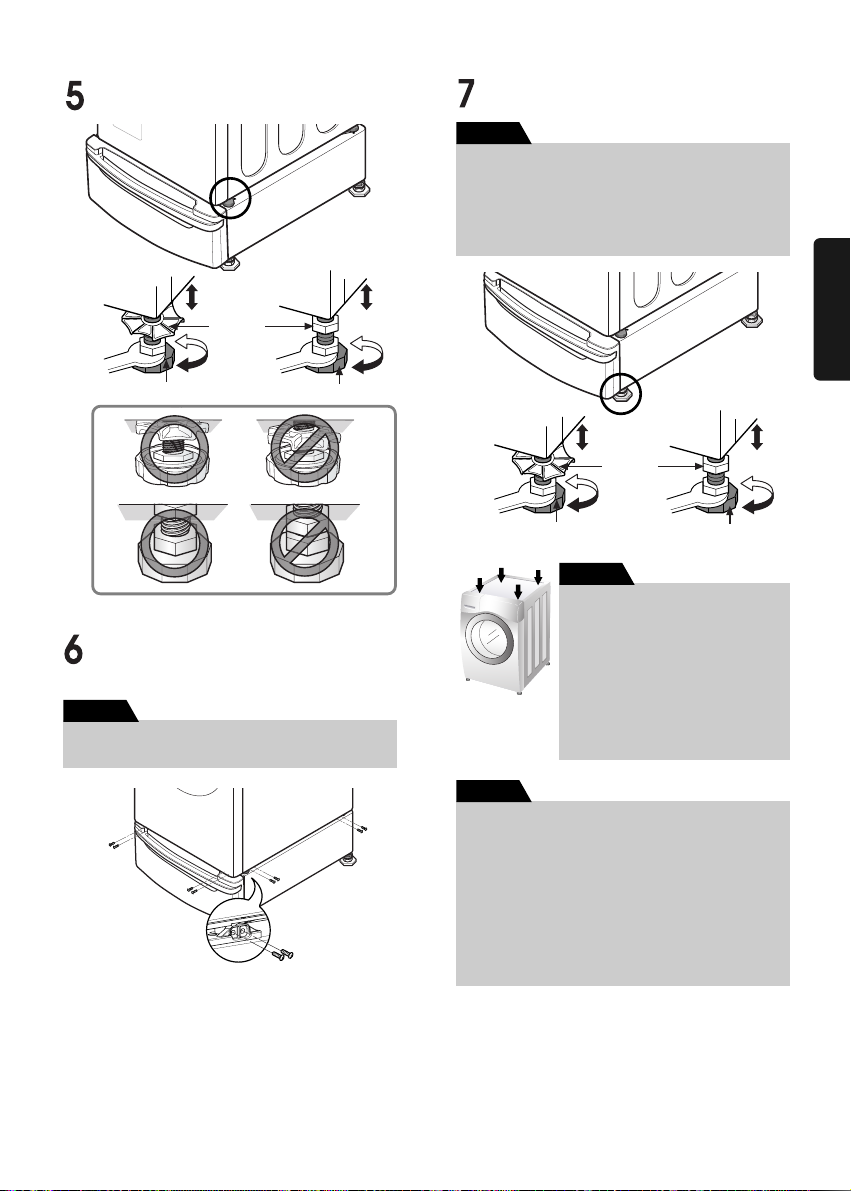

Make sure the holes on the pedestal align with the
holes in the appliance, then install 4 screws at each
corner to securely attach the appliance to the pedestal
Level the washer/combo on the pedestal by
adjusting the feet
Lock nut
Adjustable feet Adjustable feet
Move the washer/combo to the desired place
Diagonal Check
When pushing down the edges of
the washing machine top plate
diagonally, the machine should not
move up and down at all (Please
check both directions ) If the
machine rocks when pushing the
machine top plate diagonally, adjust
the feet again
NOTE
To make sure that the washer is properly level, run the
washer with a test load: place approximately 6 pounds
of laundry in the machine Then press POWER, press
RINSE+SPIN, and then press the START/PAUSE
button See the following sections for additional
information on cycle selection and operation Verify
that the washer does not rock or vibrate excessively
during the spin cycle If the washer vibrates or shakes,
adjust the leveling feet until the washer is stable and
retest
NOTE
If the screws are not installed properly, noise and
vibration may result
NOTE
The appliance and pedestal assembly must be placed
on a solid and level floor for proper operation Adjust
the legs of the appliance and pedestal by turning with
a wrench Then, adjust the lock nut toward the
pedestal while holding the pedestal leg using a
wrench
NOTE
Lock nut
Adjustable feet Adjustable feet

4
ENGLISH
Because of the weight of the dryer, two or more people
may be needed
NOTE
Remove pedestal,installation hardware, and
instructions from the shipping carton
Make sure the holes on the pedestal align with the
holes in the appliance, then install 2 screws at each
corner to securely attach the appliance to the
pedestal

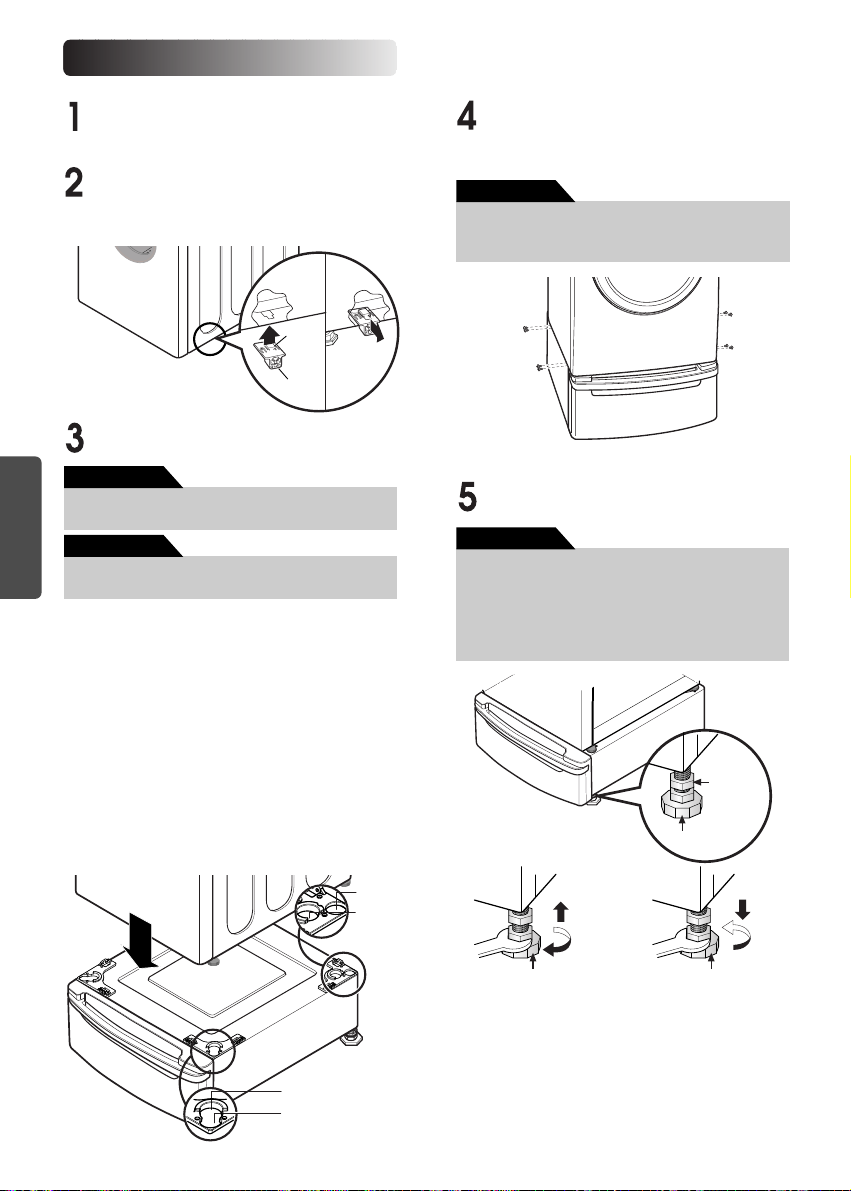

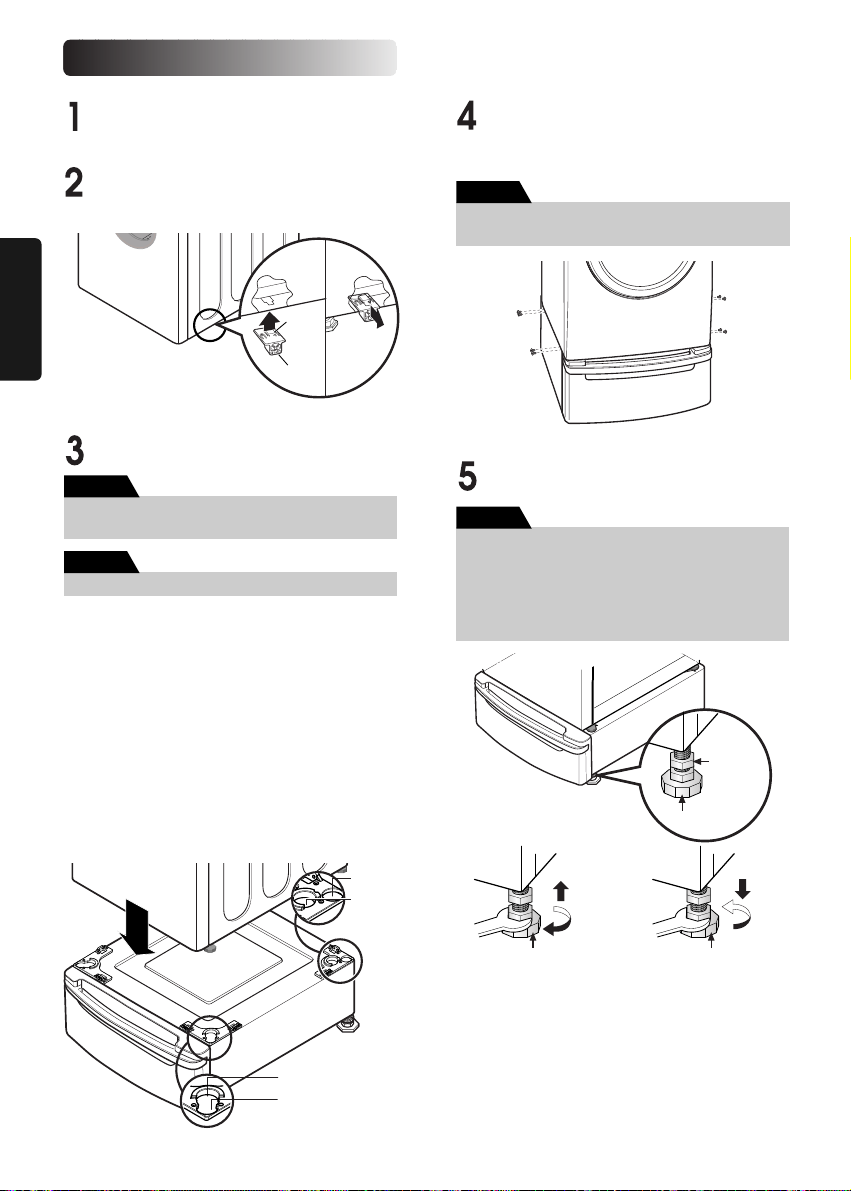

DRYER INSTALLATION
Position dryer on top of the pedestal
Insert the T-clip of the 4 retainers into the dryer base
as shown Press up on the back of the clip and pull
outward to lock into place
for washer/
combo
for dryer
for dryer
for washer/
combo
If dryer was previously installed, uninstall it as follows:
NOTE
A. Uninstalling an electric dryer:
1) Unplug the power supply cord,
2) Pull the dryer away from the wall enough to loosen
the vent clamp Loosen the clamp and carefully
remove the exhaust vent from the dryer exhaust
outlet
B. Uninstalling a gas dryer:
1) Unplug power supply cord
2) Turn off the gas supply
3) Pull the dryer away from the wall enough to loosen
the vent clamp Loosen the clamp and carefully
remove the exhaust vent from the dryer exhaust
outlet
Lock
nut
Adjustable
feet
Adjustable
feet
Adjustable
feet
Higher Lower
Move the dryer to the desired place
The appliance and pedestal assembly must be placed
on a solid and level floor for proper operation Adjust
the legs of the appliance and pedestal by turning with
a wrench Then, adjust the lock unt toward the
pedestal while holding the pedestal leg using a
wrench
NOTE
If the screws are not installed properly, noise and
vibration may result
NOTE
T-clip
Retainer

5
ENGLISH
LG Electronics Inc., Will repair or at its option replace, without charge, your product if it proves to be defective material
or workmanship under normal use during the warranty period set forth below, effective from the date of original consumer
purchase of the product This limited warranty is good only to the original purchaser of the product and effective only
when used in the United states including Alaska, Hawail, and U S Territories; and Canada
WARRANTY PERIOD:
1Year from the Date of Purchase Call 1-800-243-0000 (USA) or 1-888-LGCANADA and choose the
appropriate prompt Please have product type, model number, serial number,
and ZIP code ready
HOW SERVICE IS HANDLED:
THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WITHOUT
LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE
EXTENT ANY IMPLIED WARRANTY IS REQUIRED BY LAW, IT IS LIMITED IN DURATION TO THE EXPRESS
WARRANTY PERIOD ABOVE. LG WILL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INDIRECT, OR
INCIDENTAL DAMAGES OF ANY KIND, INCLUDING LOST REVENUSE OR PROFITS, IN CONNECTION WITH THE
PRODUCT.
SOME STATES DO NOT ALLOW LIMITATION ON HOW LONG AN IMPLIED WARRANTY LASTS OR THE
EXCLUSION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATIONS OR EXCLUSIONS
MAY NOT APPLY TO YOU.
THIS LIMITED WARRANTY DOES NOT APPLY TO:
1 Service trips to your home to deliver, pick up, and/or install the product, instruct, or replace house fuses or correct
wiring, or correction of unauthorized repairs; and
2 Damages or operating problems that result from misuse, abuse, operation outside environmental specifications or
contrary to the requirements or precautions in the Operating Guide, accident, vermin, fire, flood, improper installation,
acts of God, unauthorized modification or alteration, incorrect electrical current or voltage, or commercial use, or use
for other than intended purpose
3. Therefore, the cost of repair or replacement of such a defecti e product shall be borne by the consumer.
CUSTOMER INTER-ACTIVE CENTER NUMBERS:
To Pro e Warranty Co erage
To Obtain Nearest Authorized
Ser ice Center or Sales Dealer,
or to Obtain Product,Customer,
or Ser ice Assistance
Retain your Sales Receipt to pro e date of purchase.
A copy of your Sales Receipt must be submitted at the time warranty service
is provided
Call 1-800-243-0000 or 1-888-LGCANADA and choose the appropriate prompt
from the menu, and have your product type, model number,
serial number, and ZIP Code; or visit our website at
http://www.lgser ice.com
WARRANTY

6
FRANÇAIS
pour machine à
laver/combo
pour le séchoir
pour le séchoir
pour machine à
laver/combo
Écrou de
verrouillage
Pied réglable Pied réglable
Pied Allongés
IMPORTANT: Lire et sui re ces instructions à la lettre
NOTICE
L'installateur doit avoir une formation électrique et mécanique et une experience convenable pour ce
genre de travail
La sécurité est primordiale: la vôtre et celle des autres
D'importantes instructions de sécurité sont indiquées
dans ces instructions et sur votre appareil Lire et
observer attentivement toutes ces instructions de
sécurité
Retirer le piédestal, les materiels d'installation et
les instructions du carton de transport
Positioner la machine à laver/combo sur le haut du
piédestal
AVERTISSEMENT
Risque dû au poids excessif de la machine:
Plus de deux personnes sont necessaires pour
déplacer et installer l'appareil et l'assemblage du
piédestal
Ne pas laisser les enfants jouer sur le tiroir
Ne pas marcher sur le manche
Un plancher robuste et solide est essentiel pour une
laveuse à chargement frontal qu’un modèle à
chargement sur le dessus Si le plancher est en bois
et/ou autre construction, il faudra le renforcer La
laveuse à chargement frontal effectue un essorage
beaucoup plus rapide que les autres appareils,
causant ainsi plus de vibrations Si le plancher n’est
pas robuste, la laveuse peut vibrer L’on entendra et
sentira les vibrations dans la maison
INSTALLATION DE LA MACHINE A
LAVER &DU COMBO
Avant d’installer le lave-linge, enlevez tous les
objets se trouvant sur le sol et nettoyez-le
La présence de poussière, d’eau, d’huile, de
détergent ou autre peut provoquer des vibrations
dues à un mauvais contact des pieds avec le sol
Apres que la laveuse est de niveau, serrer les ecrous
de verrouillage vers le haut de la base de la laveuse
Tous les ecrous de verrouillage doivent etre serres
Sur un emplacement propre, mettez le socle à
niveau en réglant ses pieds
REMARQUE
L’utilisation d’une cuvette est déconseillée
Elle pourrait empêcher la mis à niveau du lave-linge et
donc provoquer des vibrations
Si vous devez l'utiliser, veillez à l'installer
correctement
REMARQUE
Ne pas allonger les pieds niveleurs plus que
nécessaire pour mettre la laveuse de niveau
Plus les pieds sont allongés, plus la laveuse vibre
REMARQUE
A cause du poids de la machine à laver/combo, plus
de deux personnes sont nécessaires pour installation
REMARQUE
Si la machine à laver ou le combo sont déjà installés :
les débrancher, détacher le(s) tuyau(x) d'entrée
du(des) robinet(s) d'eau, détacher le tuyau
d'évacuation et vider tous les tuyaux:
REMARQUE

7
FRANÇAIS
Écrou de
verrouillage
Pied réglable Pied réglable
Assurez-vous que les trous du piédestal sont alignés
avec les trous de l’appareil Insérez et serrez 4 vis à
chaque coin pour fixer solidement l’appareil au
piédestal
Nivelez la machine à laver/combo sur le piédestal en
ajustant les pieds
Si les supports ne sont pas correctement installés,
vous pourriez entendre du bruit et sentir des
vibrations
Placez l’appareil à l’endroit désiré
REMARQUE
Déplacer la machine à laver/combo à l'endroit
où vous voulez les disposer
Verification diagonale
En pressant les bords du dessus de
la laveuse de facon diagonale,
l’appareil ne devrait pas bouger
(verifier les deux sens)
Si l’appareil bascule, regler les
pieds de nouveau
REMARQUE
Il est essentiel que les pieds soient bien réglés Ceci
doit être fait pendant que la laveuse essore a ec une
charge. Effectuer un test de la laveuse pour s’assurer
qu’elle est mise de niveau de façon appropriée
Mettre environ 6 lb de vêtements dans l’appareil
Presser POWER( alimentation), RINSE+SPIN(rinçage
+ essorage) et START/PAUSE( marche/pause), dans
cet ordre Lorsque l’appareil essore à haute vitesse,
s’assurer que la laveuse est stable Sinon, régler les
pieds de façon appropriée Utiliser la clé (fournie) pour
régler les pieds jusqu’à ce qu’il n’y ait plus de
vibration Ensuite serrer les écrous de verrouillage
pour empêcher tout autre changement
REMARQUE
Écrou de
verrouillage
Pied réglable Pied réglable
L'appareil et le piédestal doivent être placés sur un sol
solide et plat pour un fonctionnement approprié
Ajuster les pieds de l'appareil et le piédestal en
tournant à l'aide d'une clé à vis Ensuite ajuster le frein
d'écrou vers le piédestal en tenant le pied du piédestal
avec la clé à vis
REMARQUE

8
FRANÇAIS
pour machine à
laver/combo
pour le séchoir
pour le séchoir
pour machine à
laver/combo
A cause du poids du séchoir, plus de deux personnes
sont nécessaires.
REMARQUE
Positionner le séchoir sur le haut du piédestal.
Au cas où le séchoir a été installé préalablement, le
désinstaller selon les instructions suivantes:
REMARQUE
A. Désinstaller le séchoir électrique:
1) Débrancher le fil électrique.
) Laisser assez d'espace entre le séchoir et le mur
pour permettre de desserer la bride d'évent. Desserer
la bride et enlever l'évent d'échappement(exhaust
vent) de la sortie d'air(exhaust outlet) du séchoir avec
attention.
B. Désinstaller le séchoir de gaz:
1) Débrancher le fil électrique.
) Couper l'alimentation en gaz.
3) Laisser assez d'espace entre le séchoir et le mur
pour permettre de desserer la bride d'évent. Desserer
la bride et enlever l'évent d'échappement(de la sortie
d'air du séchoir avec attention.
Retirer le piédestal, les objets d'installation et les
instructions du carton de transport.
Assurez-vous que les trous du piédestal sont alignés
avec les trous de l’appareil. Insérez et serrez vis à
chaque coin pour fixer solidement l’appareil au
piédestal.
INS ALLA ION DU SECHOIR
Inserez l’éxtremité en forme de T des 4 souteneurs
dans la base de la sécheuse comme illustré. Em
appuyant sur l’arriére des souteneurs, tirez-les vers
l’exterieur pour les fixer en place.
Souteneur
Extremité
en forme
de T
Si les supports ne sont pas correctement installés,
vous pourriez entendre du bruit et sentir des
vibrations.
REMARQUE
Écrou de
verrouillage
Pied réglable
Pied réglable Pied réglable
Haut Bas
Déplacer le séchoir à l'endroit où vous voulez le
disposer.
L'appareil et le piédestal doivent être placés sur un sol
solide et plat pour un fonctionnement approprié.
Ajuster les piéds de l'appareil et du piédestal en
tournant avec une clé à vis. Ensuite ajuster le frein
d'écrou vers le piédestal en tenant le pied de piédestal
avec la clé à vis.
REMARQUE

9
FRANÇAIS
1-800-243-0000 1-888-LGCANADA
1-800-243-0000 1-888-LGCANADA
GARANTIE

10
ESPAÑol
Para la secadora
Para la
lavadora/combo
Para la secadora
Para la
lavadora/combo
Tuerca
de seguro
Pie ajustable Pie ajustable
Extienda Pata
IMPORTANTE: Lea y siga estas instrucciones.
NOTA
Quien vaya a instalar debe tener entrenamiento en electricidad, y mecánica también conocimiento
aceptable en el oficio
La seguridad es primero --- tanto la suya como la de los
otros son muy importantes Se han previsto muchos
mensajes de seguridad importantes en estas
instrucciones y en su aparato Siempre lea y obedezca
todos los mensajes de seguridad
Quite el pedestal, el disco duro de instalaciÛn e
instrucciones del cartón de envio
Coloque la lavadora/combo encima del pedestal
ADVERTENCIA
Riesgo de Peso Excesi o
Pueden solicitar ayuda de dos o más personas para
mover e instalar la lavadora, combo y secadora con
los pedestales
No permita a los niños jugar en el tambor
No se pare en el mango
Un piso firme y sólido es más necesario para una
Carga Frontal que para una Carga Superior Si su piso
es de madera o está en construcción, puede ser que
necesite reforzarlo
Las Cargas Frontales tienen mayor revolución que las
Cargas Superiores, causando más vibración
Si el piso no es sólido, su lavadora va a vibrar
Va a oír y sentir la vibración en toda su casa
INSTALACION DE LA LAVADORA
& COMBO
Antes de instalar la lavadora, retire los objetos
extraños del suelo y límpielo La presencia de
polvo, agua, aceite, detergentes, etc , podría
producir vibraciones debido al mal contacto de las
patas con el suelo
Despues de que la lavadora este nivelada, apretar la
tuerca de seguro hacia la base de la lavadora
Asegurarse de que todas las tuercas esten apretadas
Nivele el pedestal en un lugar limpio mediante el
ajuste de sus patas
NOTA
No se recomienda emplear un recogegotas Podría
ocasionar vibraciones por causa de una mala
nivelación de la lavadora Si debe usarse, preste
especial atención durante su instalación y asegúrese
de que se realiza correctamente
NOTA
No extienda las patas niveladoras más de lo
necesario Mientras más extendidas estén, más
vibración puede haber
NOTA
Debido al peso de la lavadora/combo, puede necesitar
de dos o más personas
NOTA
Si la lavadora o combo fueron instalados previamente,
desenchúfelo, desconecte la manguera de la
entrada(s) del grifo(s), desconecte la manguera del
desagüe, y desagüe todas las mangueras
NOTA

11
ESPAÑol
Nivelacion de la lavadora/combo sobre el pedestal
se ajusta con la pata de la lavadora
Tuerca
de seguro
Pie ajustable Pie ajustable
Asegúrese de que los orifi cios del pedestal se alinean
con los orifi icios del electrodoméstico, luego instale 4
tornillos en cada esquina para ajustar en forma segura
el electrodoméstico al pedestal
si los tornillos no se instalan de manera adecuada, es
posible que se produzcan ruidos y vibraciones
Mueva el electrodoméstico hacia la ubicación
deseada
NOTA
Mover la lavadora/combo al lugar deseado
Verificacion Diagonal
Al empujar hacia abajo los extremos
de la tapa superior de la lavadora
de forma diagonal, esta no debe
moverse hacia arriba y hacia abajo
para nada (Verifiquelo en ambas
direcciones)
Si la maquina se tambalea al
empujar diagonalmente los
extremos hacia abajo, ajuste las
patas nuevamente
NOTA
Es crítico que ajuste las patas correctamente Esto
debe hacerse mientras la lavadora esté girando con
una carga. Inicie el lavado con una prueba de lavado
para asegurarse que está bien nivelada
Cargue aproximadamente 6 libras de ropa en la
lavadora
Luego presione ENCENDIDO (POWER),
ENJUAGUE+GIRO (RINSE+SPIN) e
INICIAR/PAUSA (START/PAUSE), en ese orden
Cuando la lavadora esté girando a su mayor
velocidad verifique si está estable
Si no, ajuste nuevamente las patas
Use la llave (abastecida) para ajustar las patas hasta
que no haya vibración Luego asegure los tornillos
para evitar cambios en el nuevo ajuste
NOTA
Tuerca
de seguro
Pie ajustable Pie ajustable
El aparato y el pedestal ensamblado deben ponerse
sobre el suelo sólido y nivelado para un
funcionamiento apropiado Ajuste las patas del
aparato y el pedestal dàndole vueltas con la llave
inglesa Luego, ajuste el seguro de la cerradura hacia
el pedestal mientras sostiene la pata del pedestal
usando la llave inglesa
NOTA

12
ESPAÑol
Para la
lavadora/combo
para la secadora
para la secadora
Para la
lavadora/combo
Debido al peso de la secadora, pueden necesitarse
dos o más personas.
NOTA
Coloque la secadora encima del pedestal.
Si la secadora fuera instalada previamente,
desinstalela como sigue:
NOTA
A. Desinstalando la secadora elétrica:
1) Desenchufe el cordón de suministro de energ a.
2) Jale la secadora fuera de la pared lo suficiente
para aflojar la abrazadera del conducto de
ventilación. Suelte la abrazadera y quite
cuidadosamente el extractor del conducto de
ventilación del enchufe del extractor de la
secadora.
B. Desinstale la secadora de gas:
1) Quite el cordón de suministro de energ a.
2) Apague el suministro de gas.
3) Jale la secadora fuera de la pared lo suficiente
para aflojar la abrazadera del ventilación.
Suelte la abrazadera y cuidadosamente quite el
extractor de ventilación del enchufe del extractor
de la secadora.
Quite el pedestal, instalación del disco duro e
instrucciones del cartón del envìo.
Asegúrese de que los orifi cios del pedestal se
alinean con los orifi icios del electrodoméstico, luego
instale 2 tornillos en cada esquina para ajustar en
forma segura el electrodoméstico al pedestal.
INSTALACION DE LA SECADORA
Insert the T-clip of the 4 retainers into the dryer base
as shown. Press up on the back of the clip and pull
outward to lock into place.
si los tornillos no se instalan de manera adecuada, es
posible que se produzcan ruidos y vibraciones.
NOTA
Extremo
en T
Sujetador
Tuerca
de seguro
Pie ajustable
Pie ajustable Pie ajustable
Alto Bajo
Mover la secadora al lugar deseado.
El aparato y el pedestal ensamblado deben ponerse
sobre suelo sólido y nivelado para un funcionamiento
apropiado. Ajuste las patas del aparato y el pedestal
dando vueltas con la llave inglesa. Entonces, ajuste el
seguro de la cerradura hacia el pedestal mientras
sosteniene la pata del pedestal usando la llave
inglesa.
NOTA

13
ESPAÑol
1-800-243-0000 1-888-LGCANADA
1-800-243-0000 1-888-LGCANADA
GARANTÍA

MODEL : LWP-273* / WDP3*
25 4"
(64 5cm)
18 4"
(46 7 cm)
3" (7 7cm)
27"
(68 6cm)
13 6"
(34 5cm)
MODEL : LWP-271* / WDP2*
❇Specifications are subject to change by manufacturer.
❇Données techniques sujettes à changement sans préavis
14
❇Las especificaciones son sujetas a cambio por el fabricante

15
MEMO

P/No.: 3828ER4001L
