LG 55EA870V.AEU User manual

Please read this manual carefully before operating your set and retain it
for future reference.
OWNER’S MANUAL
EA98**
EA97**
EA88**
EA87**
*mfl67785705* www.lg.com
P/NO : MFL67785705 (1408-REV04)
Printed in Korea

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Assembling the AV Cover
A-3 Attaching the Video Call Camera
A-4 Tidying cables
A-5 MAKING CONNECTIONS
A-5 Antenna Connection
A-7 Satellite dish Connection
A-8 HDMI Connection
A-10 - ARC (Audio Return Channel)
A-11 DVI to HDMI Connection

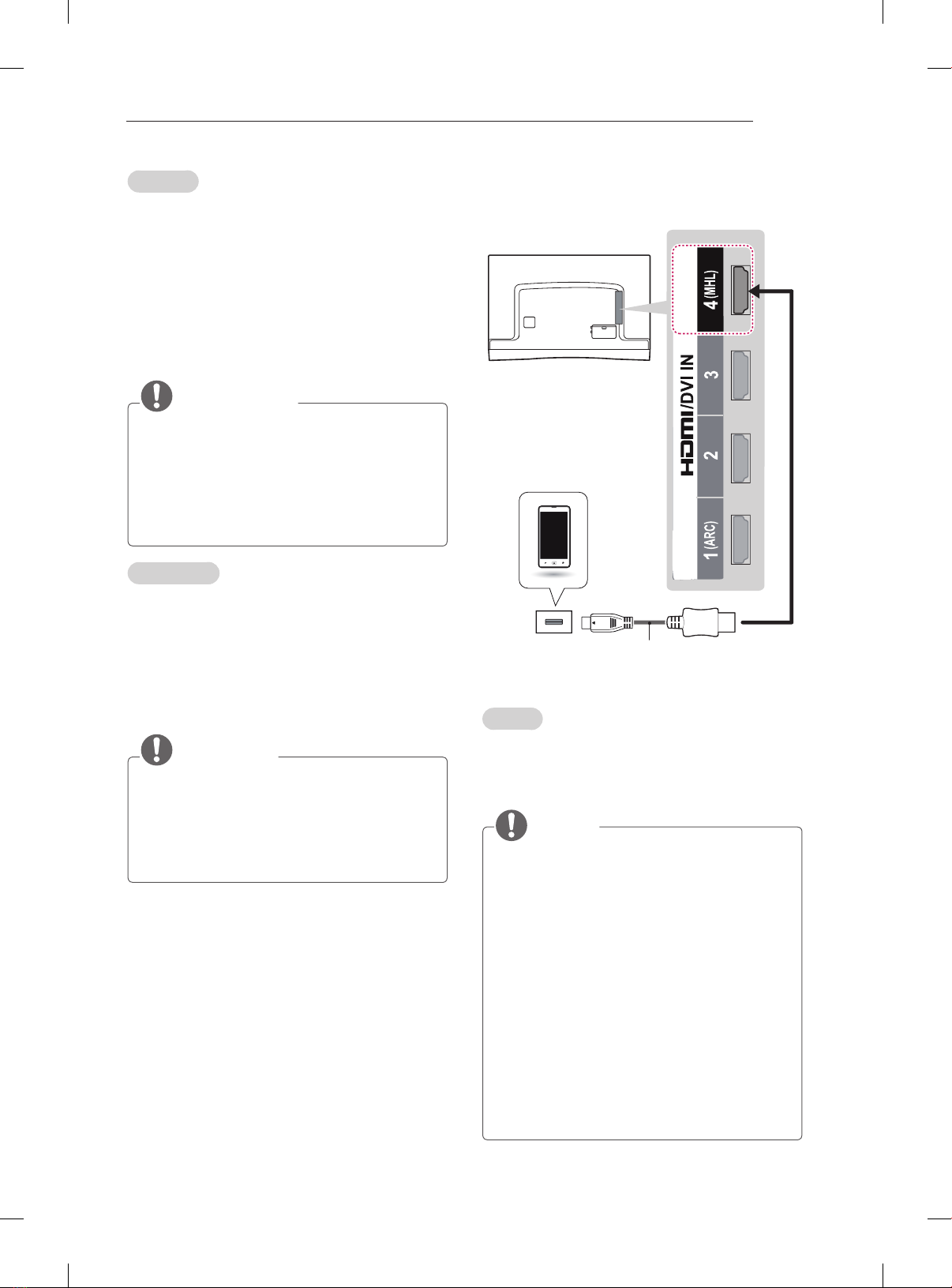

A-13 MHL Connection
A-16 Component Connection
A-17 Composite Connection

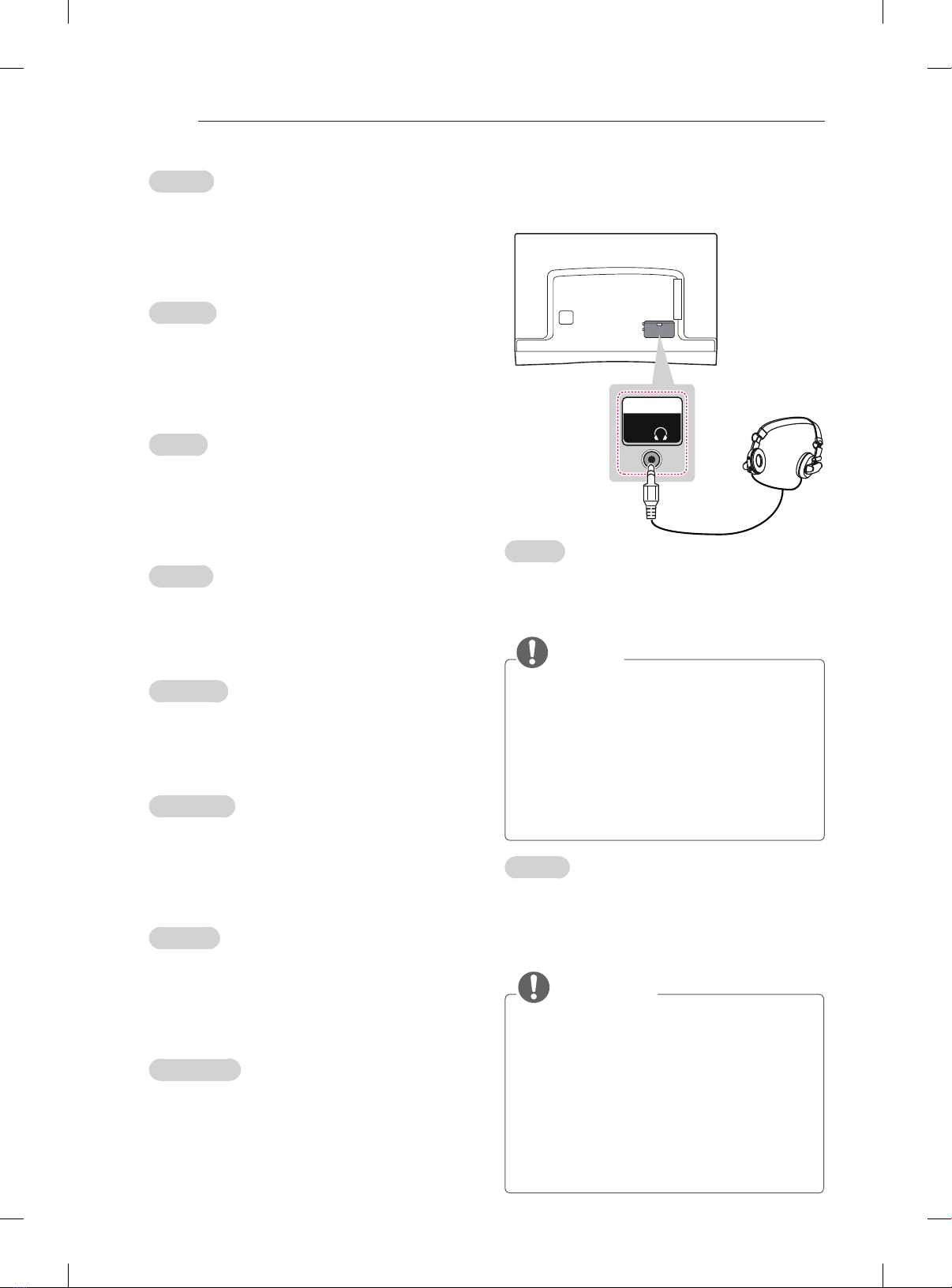

A-18 Headphone Connection
A-20 Audio Connection
A-20 - Digital optical audio connection
A-23 - Canvas speaker connection
A-24 USB Connection
A-26 CI module Connection
A-28 Euro Scart Connection
LANGUAGE LIST
English
Deutsch
Français
Italiano
Español
Português
Nederlands
 Ελληνικά
 Slovenščina
B-1 SPECIFICATIONS
COMMON
COMMON
LANGUAGE

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Assembling the AV Cover
(Only EA98**/EA97**)
1 Assemble the AV Cover as shown.
AV Cover
Attaching the Video Call
Camera
1 Unfold the stand and put it on the top center of
the TV set.
Video call camera
2 Bend the stand of the Video call camera. Attach
the stand of the Video call camera to the back
of the display with a Velcro Tape.
Video call camera
TV
Velcro
Tape
3 Insert the Video call camera’s cable into the
Stand-cable holder. Please open the USB
Camera Cover for Video call camera’s cable
connection.The camera shall be connected to
the CAM terminal as shown.
(Image shown may differ from your TV.)
Stand-cable
holder USB
Camera Cover
NOTE
yFor the best quality video and audio outputs,
install the camera on the top-center of your
TV.
ySet up with the television switched off.
yWhen using external speakers, allow
sufficient space between the microphones
and the speakers.
yThe TV must be connected to a network for
Skype to work.
yMake sure to connect the Video call camera
cable to the CAM port with the USB trident
logo on the cable facing the front.

A-4 SETTING UP THE TV

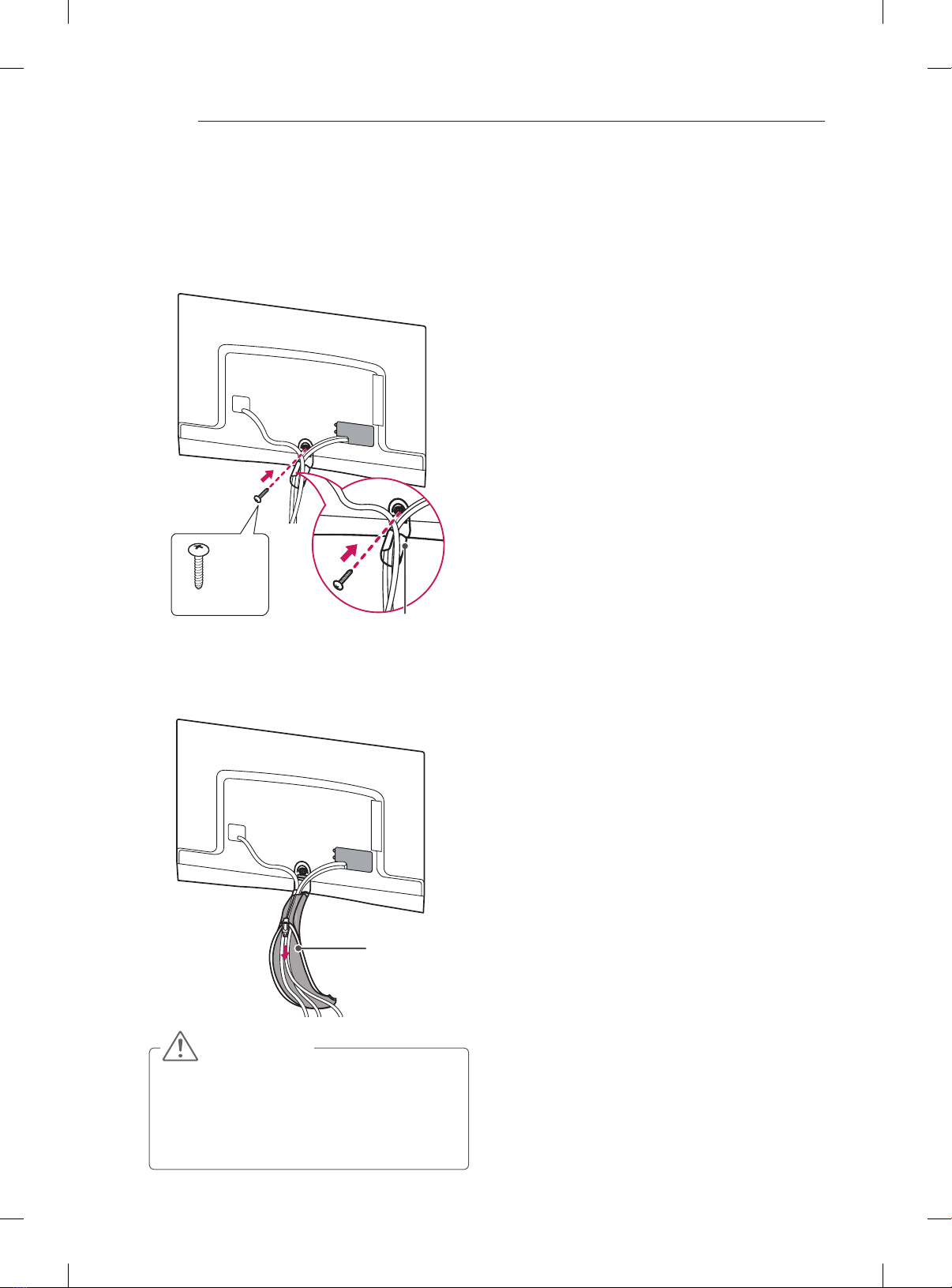

Tidying cables
(Only EA98**/EA97**)
1 Fix the Cable Management with Cable
Management Screw and arrange the cables.
M4 x L20
1 EA
Cable
Management
2 Wrap the arranged cables with the Cable Band,
then pull the zip down.
Cable Band
CAUTION
yDo not move the TV by holding the Cable
Management and Cable Band, as the Cable
Management and Cable Band may break,
and injuries and damage to the TV may
occur.

A-5
MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the 55EA98** models.

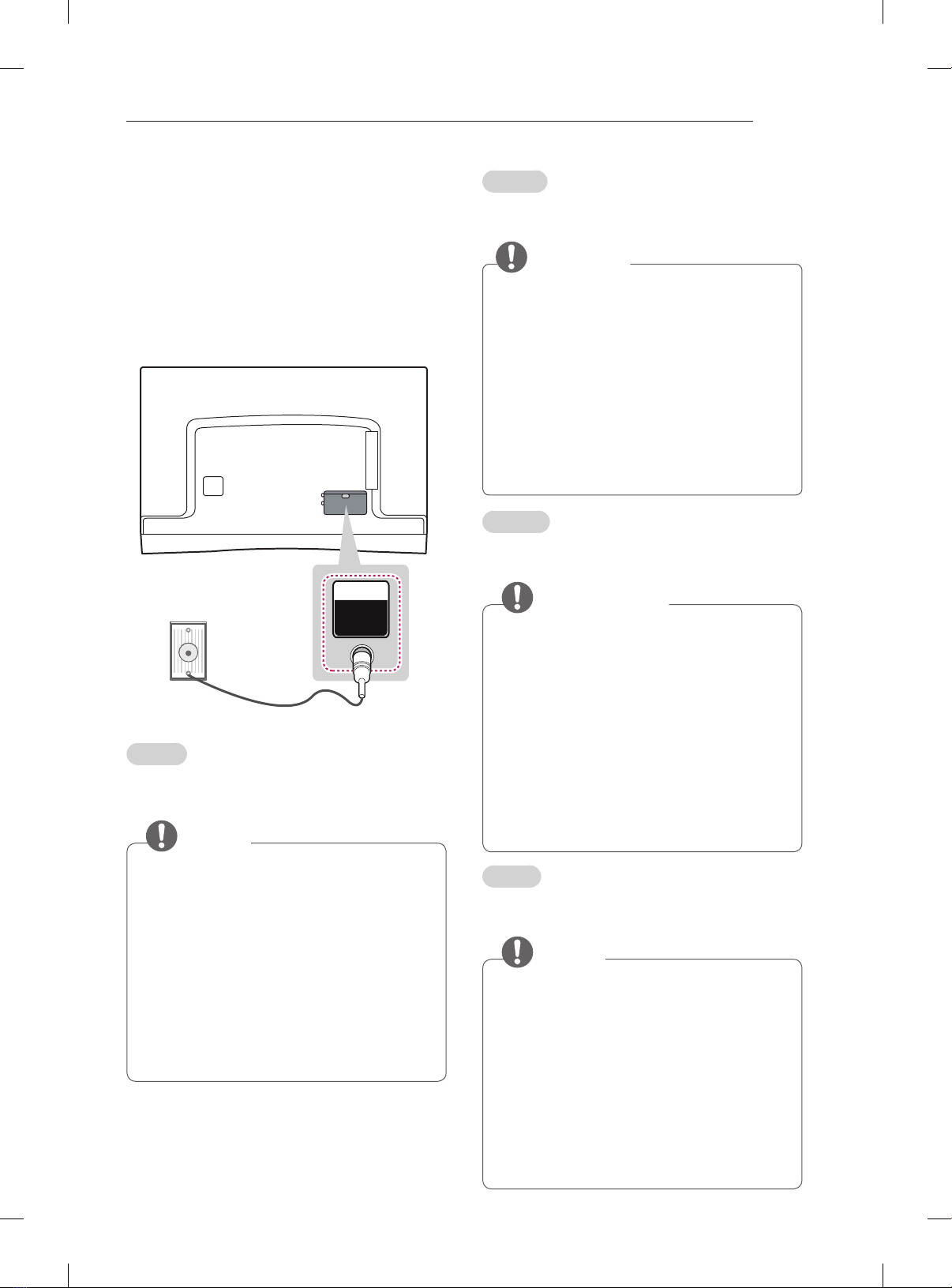

Antenna Connection
Wall Antenna
Socket
IN
ANTENNA/
CABLE
English
Connect the TV to a wall antenna socket with an
RFcable(75Ω).
NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Deutsch
Schließen Sie das TV-Gerät mit einem HF-Kabel
(75Ω)aneineWandantennenbuchsean.
HINWEIS
yBei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter.
yIst das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
yWenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
yAntennenkabel und Verstärker sind nicht im
Lieferumfang enthalten.
yUnterstützter DTV-Ton: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Français
Connectez la TV à une prise d’antenne murale
avecuncâbleRF(75Ω).
REMARQUE
yUtilisez un séparateur de signaux pour
utiliser plus de deux téléviseurs.
ySi la qualité d’image est mauvaise, installez
correctement un amplificateur de signaux
pour l’améliorer.
ySi vous utilisez une antenne et que la qualité
d’image est mauvaise, essayez de réaligner
l’antenne dans la bonne direction.
yLe câble et le convertisseur d’antenne ne
sont pas fournis.
yTechnologies audio TNT prises en charge :
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Italiano
Collegare il televisore all’antenna centralizzata con
uncavoRF(75Ω).
NOTA
yUtilizzare uno sdoppiatore del segnale per
usare più di 2 televisori.
ySe la qualità dell’immagine è scarsa,
installare correttamente un amplificatore del
segnale per migliorarla.
ySe la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
yIl cavo e il convertitore dell’antenna non
sono in dotazione.
yAudio DTV supportato: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC

A-6 MAKING CONNECTIONS
Español
Conecte la TV a una toma de pared de antena con
uncableRF(75Ω).
NOTA
yEmplee un divisor de señal cuando desee
utilizar más de dos TV.
ySi la imagen es de poca calidad, instale un
amplificador de señal correctamente para
mejorar la calidad de imagen.
ySi la imagen es de poca calidad con una
antena conectada, intente volver a orientar
la antena en la dirección adecuada.
yNo se suministran el cable de antena ni el
conversor.
yAudio DTV admitido: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Português
Ligue a TV a uma tomada de antena de parede
comumcaboRF(75Ω).
NOTA
yUtilize um separador de sinal se quiser
utilizar mais de 2 TVs.
ySe a qualidade de imagem for fraca, instale
um amplificador de sinal para melhorar a
qualidade de imagem.
ySe a qualidade de imagem for fraca mesmo
que tenha uma antena ligada, tente orientar
a antena para a direcção correcta.
yO cabo da antena e o conversor não são
fornecidos.
yÁudio DTV suportado: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Nederlands
SluitdeTVmetbehulpvaneenRF-kabel(75Ω)
aan op een antenneaansluiting op de muur.
OPMERKING
yGebruik een signaalsplitter om meer dan
twee TV’s te gebruiken.
yAls de beeldkwaliteit slecht is, installeert u
een signaalversterker om de beeldkwaliteit
te verbeteren.
yAls de beeldkwaliteit slecht is terwijl een
antenne is aangesloten, probeert u de
antenne in de juiste richting te draaien.
yAntennekabel en converter worden niet
meegeleverd.
yOndersteunde DTV-audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Ελληνικά
Συνδέστετηντηλεόρασησεμιαυποδοχήκεραίας
στοντοίχομεένακαλώδιοRF(75Ω).
ΣΗΜΕΙΩΣΗ
yΧρησιμοποιήστεέναδιαχωριστήσήματος
γιατηχρήσηπερισσότερωναπό2
τηλεοράσεων.
yΑνηποιότητατηςεικόναςδενείναικαλή,
εγκαταστήστεένανενισχυτήσήματοςγιατη
βελτίωσητηςποιότηταςεικόνας.
yΑνηποιότητατηςεικόναςδενείναικαλή
μετάτησύνδεσητηςκεραίας,δοκιμάστενα
αλλάξετετονπροσανατολισμότηςκεραίας
στησωστήκατεύθυνση.
yΔενπαρέχεταικαλώδιοκεραίαςκαι
μετατροπέας.
yΥποστηριζόμενοςήχοςDTV:MPEG,Dolby
Digital, Dolby Digital Plus, HE-AAC
Slovenščina
Televizorpriključitevstenskoantenskovtičnicos
kablomRF(75Ω).
OPOMBA
yČeželiteuporabljativečkot2televizorja,
uporabite razcepnik za signal.
yČejekakovostslikeslaba,joizboljšajte
tako,daustreznonamestiteojačevalnik
signala.
yČejekakovostslikeslabainuporabljate
anteno, usmerite anteno v ustrezno smer.
yKabelanteneinpretvorniknistapriložena.
yPodprte oblike zvoka za DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC

A-7
MAKING CONNECTIONS
Satellite dish Connection
(Only satellite models)
IN
13 / 18 V
700mA Max
LNB IN
Satellite
Satellite
Dish
English
Connect the TV to a satellite dish to a satellite
socketwithasatelliteRFcable(75Ω).
Deutsch
Schließen Sie das TV-Gerät mit einem Satelliten-
HF-Kabel(75Ω)aneineSatellitenschüsselundan
eine Satellitenbuchse an.
Français
Connectez la TV à une parabole satellite ou à une
prise satellite à l’aide d’un câble satellite RF (75 Ω).
Italiano
Collegare la TV a un’antenna satellitare e a una
presa satellitare con un cavo RF satellitare (75 Ω).
Español
Para conectar la TV a una antena parabólica, enchufe
un cable de RF de satélite a una toma de satélite (75 Ω).
Português
Ligue a TV a uma antena parabólica a uma toma-
da de satélite com um cabo RF para satélite (75 Ω).
Nederlands
Sluit de TV met behulp van een RF-satellietkabel
(75 Ω) aan op een satellietschotel.
Ελληνικά
Συνδέστετηντηλεόρασησεμιαδορυφορικήκε-
ραία,μέσωμιαςδορυφορικήςυποδοχήςμεδορυ-
φορικόκαλώδιο(75Ω).
Slovenščina
SkablomRFzasatelitpovežitetelevizorssatelit-
skimkrožnikomprekvtičnicezasatelit(75Ω).

A-8 MAKING CONNECTIONS

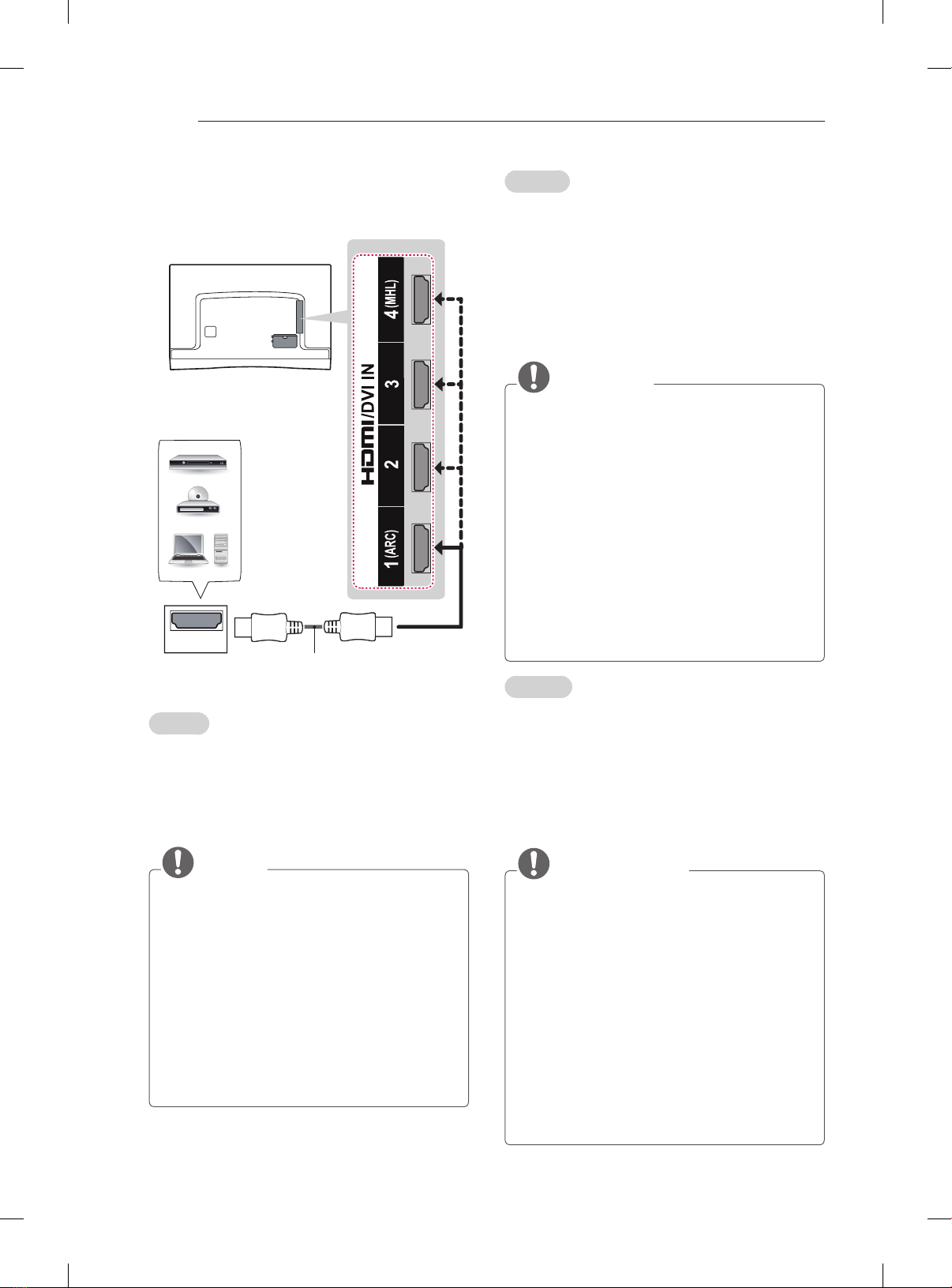

HDMI Connection
HDMI
DVD / Blu-Ray /
HD Cable Box /
HD STB / PC
(*Not Provided)
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format :
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Deutsch
Überträgt digitale Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des HDMI-Kabels mit
dem TV-Gerät.
Wählen Sie zum Anschließen einen beliebigen
HDMI-Eingang. Es ist egal, welchen Port Sie
wählen.
HINWEIS
yFür optimale Bildqualität wird empfohlen,
den HDMI-Anschluss des TV-Gerätes zu
verwenden.
yVerwenden Sie das neueste
Hochgeschwindigkeits-HDMI™-Kabel mit
CEC-Funktion (Customer Electronics Control).
yHigh-Speed-HDMI™-Kabel sind für die
Übertragung von HD-Signalen bis zu 1080p
und höher getestet.
yUnterstütztes HDMI-Audioformat:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Français
Permet de transmettre les signaux vidéo et audio
numériques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble HDMI comme indiqué sur l’illustration
suivante.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
yPour obtenir une meilleure qualité d’image,
il est recommandé d’utiliser la TV avec une
connexion HDMI.
yUtilisez le tout nouveau câble haut débit
HDMI™ avec la fonction CEC (contrôles
électroniques client).
yLes câbles HDMI™ haut débit sont testés
pour transporter un signal HD de 1080p ou
supérieur.
yFormats audio HDMI pris en charge :
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)

A-9
MAKING CONNECTIONS
Italiano
Il segnale digitale audio e video viene trasmesso
da un dispositivo esterno al televisore. Collegare il
dispositivo esterno e il televisore mediante il cavo
HDMI come mostrato nell’illustrazione di seguito.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
ySi consiglia di utilizzare il televisore con il
collegamento HDMI per ottenere la migliore
qualità delle immagini.
yUtilizzare un cavo HDMI™ ad alta velocità
dotato dei requisiti più recenti con funzione
CEC (Customer Electronics Control).
yI cavi HDMI™ ad alta velocità sono testati
per trasmettere un segnale HD fino a 1080p
e superiore.
yFormato audio HDMI supportato:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Español
Transmite las señales de audio y vídeo digital de
un dispositivo externo a la TV. Use el cable HDMI
para conectar el dispositivo externo a la TV, tal y
como se muestra en la siguiente ilustración.
Seleccione un puerto de entrada HDMI. El puerto
utilizado es irrelevante.
NOTA
ySe recomienda usar la conexión HDMI de la
TV para obtener la mejor calidad de imagen.
yUtilice el cable HDMI™ de alta velocidad
más reciente con la función CEC (control de
electrónica de consumo).
yLos cables HDMI™ de alta velocidad están
preparados para transportar una señal HD
de 1080p o superior.
yFormato de audio HDMI admitido:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Português
Transmite os sinais digitais de vídeo e áudio
de um dispositivo externo para a TV. Ligue o
dispositivo externo à TV com o cabo HDMI,
conforme demonstrado na ilustração.
Escolha qualquer porta de entrada HDMI para
ligar. Pode utilizar qualquer porta.
NOTA
yRecomenda-se a utilização da TV com a
ligação HDMI para uma melhor qualidade
de imagem.
yUtilize o mais recente cabo HDMI™ de alta
velocidade com função CEC (Customer
Electronics Control).
yOs cabos HDMI™ de alta velocidade foram
testados para executar um sinal HD até
1080p e superior.
yFormato áudio HDMI suportado:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Nederlands
U kunt de digitale video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan met
behulp van de HDMI-kabel, zoals aangegeven in
de volgende afbeelding.
Kies op welke HDMI-ingangspoort u wilt
aansluiten. Het maakt niet uit welke poort u
gebruikt.
OPMERKING
yWij raden u aan de TV aan te sluiten door
middel van een HDMI-verbinding voor de
hoogste beeldkwaliteit.
yGebruik de nieuwste High Speed HDMI™-
kabel met CEC-functie (Customer
Electronics Control).
yHDMI™-kabels van het type High Speed zijn
getest op het verzenden van HD-signalen
tot 1080p en hoger.
yOndersteunde HDMI-audio-indeling:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)

A-10 MAKING CONNECTIONS
Ελληνικά
Μεταδίδειταψηφιακάσήματαεικόναςκαιήχου
απόμιαεξωτερικήσυσκευήστηντηλεόραση.
Συνδέστετηνεξωτερικήσυσκευήκαιτην
τηλεόρασημετοκαλώδιοHDMI,όπωςφαίνεται
στηνπαρακάτωεικόνα.
ΕπιλέξτεοποιαδήποτεθύραεισόδουHDMIγια
τησύνδεση.Δενέχεισημασίαποιαθύραθα
χρησιμοποιήσετε.
ΣΗΜΕΙΩΣΗ
yΓιατηβέλτιστηποιότηταεικόνας,
χρησιμοποιήστετηντηλεόρασημεσύνδεση
HDMI.
yΧρησιμοποιήστετοκαλώδιοHDMI™υψηλής
ταχύτηταςμελειτουργίαCEC(Customer
Electronics Control).
yΤακαλώδιαHDMI™υψηλήςταχύτητας
έχουνελεγχθείγιατημετάδοσησήματοςHD
ανάλυσηςέως1080pήυψηλότερης.
yΥποστηριζόμενεςμορφέςήχουHDMI:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
Slovenščina
Prenašadigitalnevideoinzvočnesignaleiz
zunanjenapravenatelevizor.Povežitezunanjo
napravo in televizor s HDMI-kablom, kot je
prikazano na naslednji sliki.
Izberite vhodna vrata HDMI za povezavo. Ni
pomembno, katera vrata uporabite.
OPOMBA
yZanajboljšokakovostslikepriporočamo
uporabo televizorja s HDMI-povezavo.
yUporabite najnovejši kabel HDMI™ za
hitri prenos s funkcijo CEC (Customer
Electronics Control).
yKabli HDMI™ za hitri prenos so preizkušeni,
tako da lahko prenašajo signal visoke
ločljivostido1080pinveč.
yPodprte oblike zvoka HDMI:
Dolby Digital (32 KHz, 44.1 KHz, 48 KHz) ,
DTS (44.1 KHz, 48 KHz) ,
PCM (32 KHz, 44.1 KHz, 48 KHz, 96 KHz, 192 KHz)
ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI/DVI IN 1 (ARC) port.
yWhen connected with a high-speed HDMI
cable, the external audio device that
supports ARC outputs optical SPDIF without
additional optical audio cable and supports
the SIMPLINK function.
Deutsch
yEin externes Audiogerät, das SIMPLINK und
ARC unterstützt, muss über den HDMI/DVI
IN 1 (ARC) angeschlossen werden.
yWenn der Anschluss mit einem High-Speed-
HDMI-Kabel erfolgt, gibt das externe Audi-
ogerät, das ARC unterstützt, SPDIF ohne
zusätzliches optisches Audiokabel aus und
unterstützt die SIMPLINK-Funktion.
Français
yUn périphérique audio externe qui prend en
charge les technologies SIMPLINK et ARC
doit être connecté au port HDMI/DVI IN 1
(ARC).
ySi vous reliez un câble HDMI haut débit,
le périphérique audio externe qui prend en
charge les sorties ARC, prend également en
charge la sortie optique SPDIF sans câble
audio optique supplémentaire, ainsi que la
fonction SIMPLINK.
Italiano
yPer il collegamento di un dispositivo
audio esterno che supporta le funzionalità
SIMPLINK e ARC, usare la porta HDMI/DVI
IN 1 (ARC).
ySe si effettua il collegamento con un cavo
HDMI ad alta velocità, il dispositivo audio
esterno che supporta ARC trasmette
il segnale SPDIF senza il cavo ottico
aggiuntivo e supporta la funzione SIMPLINK.
