Installation Manual 4860000A
Model SPAC-237, SPAC-457 and SPAC-S37 Pre-Assembled Basins
IMPORTANT:
DO NOT DISCARD THIS MANUAL!
Prior to installation, record Model, Serial
Number, and Code Number from pump
nameplate for future reference.
MODEL _______________________
SERIAL _______________________
CODE _______________________
INSTALLATION DATE ___________
CONSTRUCTED WITH A
CERTIFIED PUMP

©Copyright 2011 Liberty Pumps Inc. All rights reserved - 2 -
Before installation, read the following instructions carefully. Each Liberty pump is individually factory tested to insure proper
performance. Closely following these instructions will eliminate potential operating problems, assuring years of trouble-free service.
Risk of electric shock. Always disconnect the pump from the power source before handling or making adjustments.
The electrical connections and wiring for a pump installation should only be made by qualified personnel.
This pump is supplied with a grounding conductor and grounding-type attachment plug. To reduce the risk of electric
shock, be certain that it is connected only to a properly grounded, grounding-type 15 Amp receptacle.
Always wear rubber boots when water is on the floor and you must unplug the pump.
DO NOT bypass grounding wires or remove ground prong from attachment plugs.
DO NOT use an extension cord.
This pump requires a separate, properly fused and grounded branch circuit. Make sure the power source is properly
sized for the voltage and amperage requirements of the pump, as noted on the nameplate.
The electrical outlet shall be within the length limitations of the pump power cord, and at least 4 feet above floor level
to minimize possible hazards from flood conditions.
The installation must be in accordance with the National Electric Code, Uniform Plumbing Code, International
Plumbing Code, as well as all applicable local codes and ordinances.
Sump and sewage pumps often handle materials which could cause illness or disease. Wear adequate protective
clothing when working on a used pump or piping.
Keep clear of suction and discharge openings. To prevent injury, never insert fingers into pump while it is plugged in.
DO NOT use this product in applications where human contact with the pumped fluid is common (such as swimming
pools, fountains, etc.)
NEVER dispose of materials such as paint thinner or other chemicals down drains, as they can chemically attack and
damage pump components, potentially causing product malfunction or failure.
DO NOT drain water that exceeds 140F (60C) into basin.
DO NOT modify the pump in any way.
DO NOT lift or carry pump by power cord.
DO NOT remove any tags from pump or cords.
If pump is installed during construction before power is available, it must be protected from the environment to prevent
water from entering through the cord plug end, etc.
Fig. 1 –Typical Residential Installation
1. General Information and Safety Guidelines
2. Installation

©Copyright 2011 Liberty Pumps Inc. All rights reserved - 3 -
Application: The SPAC-237, SPAC-457 and SPAC-S37 are designed as drop in sump pump solutions for residential
applications. These systems come completely pre-assembled from the factory for a simple and worry free installation.
A. INLET: The SPAC-237, SPAC-457 and SPAC-S37 are supplied with (2) 4” inlet pipe grommets. In order to install an
inlet pipe, a 4” diameter hole must first be drilled in the round inlet recess on the side of the basin using a hole saw.
Next, insert the supplied grommet into the recess in the side of the tank where the hole was just drilled. Finally slide
the pipe into the grommet until it is fully seated against the stop. If an additional inlet pipe is desired, repeat the above
steps for the opposite side of the tank.
B. DISCHARGE: The SPAC-237, SPAC-457 and SPAC-S37 are supplied with a 1 ½”, Schedule 40, PVC discharge
pipe. The discharge pipe extends 4” above the basin cover. It is recommended that a compression style fitting is used
to connect the system to the permanent plumbing within the home. The permanent plumbing should discharge the
water in an area that will drain away from the building and foundation.
C. CHECK VALVE: The SPAC-237, SPAC-457 and SPAC-S37 are not supplied with check valves. If the pump is short
cycling, then a check valve may be required. This would prevent water from draining back through the discharge
piping into the basin. When using a check valve, the discharge line must be protected from freezing by running the
discharge deep enough below ground level to be beneath the frost line. See Fig. 1
D. POWER CORD: The pump power cord is equipped with a grounding conductor and grounding-type 3-prong plug. It
should be connected to a separately fused, grounded, 3-wire grounding-type receptacle of 15-amp capacity with the
proper 115V. Make sure all electrical wiring and connections are in accordance with the National Electric Code and
all applicable local codes.
E. BACK-UP PUMPS: For added protection, consider the addition of a back-up pump such as Liberty’s SJ10A
SumpJet (water powered back up pump) or Liberty’s 441 (battery powered back-up pump). If no additional back up
pump is installed, and there is risk of property damage in the event of flooding due to loss of pump operation,
Liberty’s ALM-2 should also be considered as an additional means of protection. If an alarm is used, it must be
connected to a separate electrical circuit.

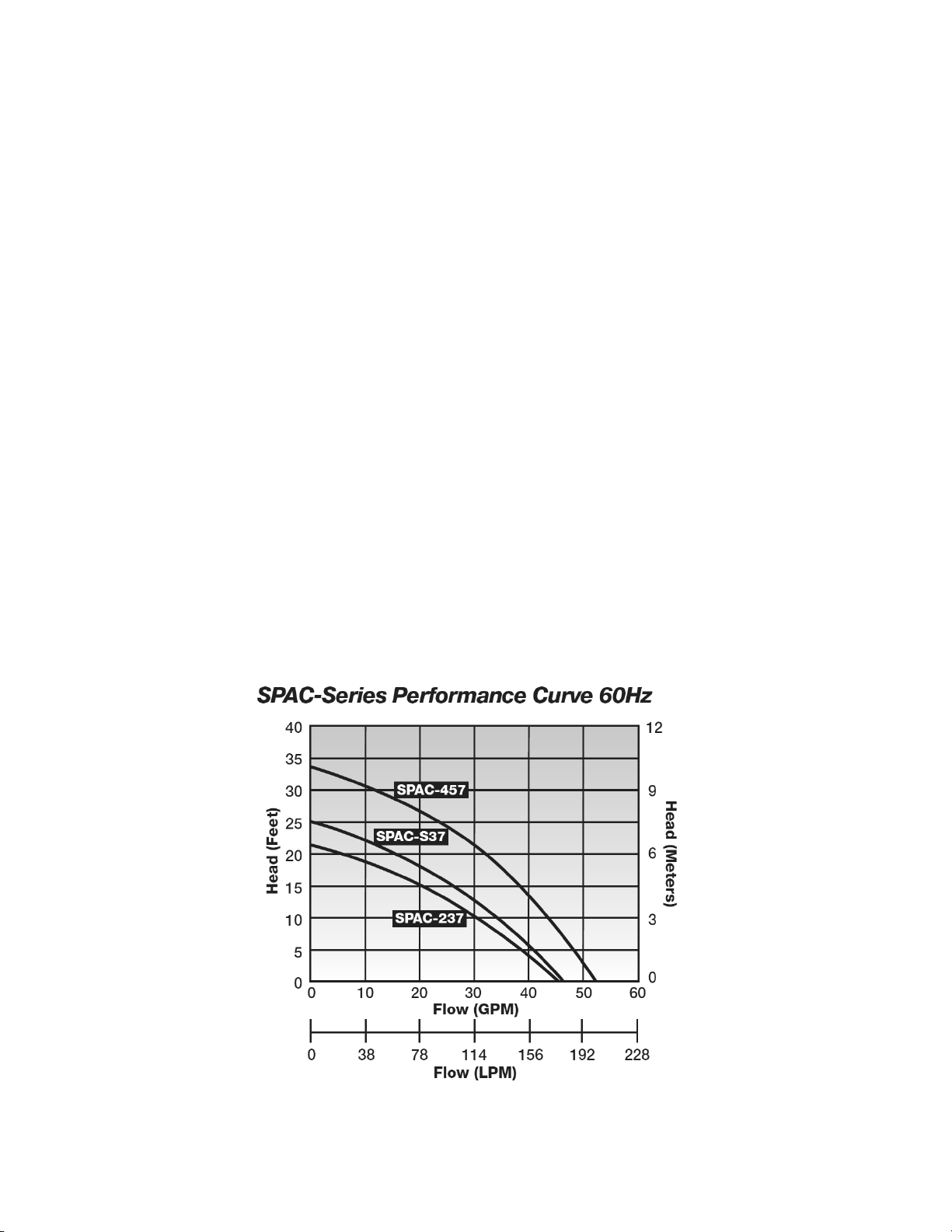

Fig. 2 –Performance curve for all models

©Copyright 2011 Liberty Pumps Inc. All rights reserved - 4 -
Each unit is individually factory tested to ensure proper adjustment and operation. If the unit fails to operate properly, carefully re-read
the instructions and check that they have been followed correctly. Routine maintenance is not required on the pump itself, but
associated connections may require occasional attention. Lint and other foreign objects should be removed from the basin periodically.
NOTE: Liberty Pumps, Inc. assumes no responsibility for damage or injury due to disassembly beyond float removal in the field.
Disassembly, other than at Liberty Pumps or its authorized service centers, automatically voids warranty.
Problem
Cause
Correction
Pump will not turn on
Blown fuse or other interruption of
power; improper voltage.
Check that the unit is securely plugged in.
Have an electrician check all wiring for proper
connections and adequate capacity.
Defective switch or build-up on tank
wall restricting free movement of
float switch.
Check that float is free to move. If build-up
restricts float, clean and reinstall. Otherwise,
consult factory.
Pump runs or hums
but does not pump
Discharge is blocked or restricted.
Check the discharge line for blockage, including
ice if the line passes through or into cold areas.
Check valve is stuck closed or
installed wrong.
If present, remove and examine for freedom of
operation and proper installation.
Total lift height has been reached
(see Fig. 2)
Try routing pipe to a lower level. If not possible,
a larger pump may need to be installed in the
basin.
Pump impeller is jammed.
*Disassemble the receiver and bottom base of
pump. Remove foreign material. Reassemble.
Defective switch.
Check that float is free to move. If build-up
restricts float, clean and reinstall. Otherwise,
consult factory.
Pump does not turn off
Defective switch or build-up on tank
wall restricting free movement of
float switch.
Check that float is free to move. If build-up
restricts float, clean and reinstall. Otherwise,
consult factory.
Pump sprays water
from side of housing
This is normal due to factory drilled
air-bleed hole
No action required
Pump operates noisily
Foreign objects in impeller cavity.
*Disassemble the receiver and bottom base of
pump. Remove foreign material. Reassemble.
Broken impeller
Consult the factory for information regarding the
replacement of impeller.
3. Maintenance and Troubleshooting

©Copyright 2011 Liberty Pumps Inc. All rights reserved - 5 -
Liberty Pumps, Inc. warrants that pumps of its manufacture are free from all factory defects in material and workmanship
for a period of 3 years from the date of purchase. The date of purchase shall be determined by a dated sales receipt
noting the model and serial number of the pump. The dated sales receipt must accompany the returned pump if the date
of return is more than 3 years from the "CODE" (date of manufacture) number noted on the pump nameplate.
The manufacturer's obligation under this Warranty shall be limited to the repair or replacement of any parts found by the
manufacturer to be defective, provided the part or assembly is returned freight prepaid to the manufacturer or its
authorized service center, and provided that none of the following warranty-voiding characteristics are evident.
The manufacturer shall not be liable under this Warranty if the product has not been properly installed; if it has been
disassembled, modified, abused or tampered with; if the electrical cord has been cut, damaged or spliced; if the pump
discharge has been reduced in size; if the pump has been used in water temperatures above the advertised rating, or
water containing sand, lime, cement, gravel or other abrasives; if the product has been used to pump chemicals or
hydrocarbons; if a non-submersible motor has been subjected to excessive moisture; or if the label bearing the serial,
model and code number has been removed. Liberty Pumps, Inc. shall not be liable for any loss, damage or expenses
resulting from installation or use of its products, or for consequential damages, including costs of removal, reinstallation or
transportation.
There is no other express warranty. All implied warranties, including those of merchantability and fitness for a particular
purpose, are limited to three years from the date of purchase.
This Warranty contains the exclusive remedy of the purchaser, and, where permitted, liability for consequential or
incidental damages under any and all warranties are excluded.
7000 Apple Tree Avenue
Bergen, NY 14416
Phone: [phone]
Fax: [phone]
www.libertypumps.com
4. 3 Year Limited Warranty

7000 Apple Tree Avenue
Bergen, NY 14416
Teléfono: [phone]
Fax: [phone]
www.libertypumps.com
Índice
1.) Información general y recomendaciones
de seguridad
2.) Instalación
3.) Mantenimiento y diagnóstico de
problemas
Manual de instalación 4860000A
Cubetas preensambladas modelos SPAC-237, SPAC-457 y SPAC-S37
IMPORTANTE:
¡CONSERVE ESTE MANUAL!
Apunte el modelo, el número de serie y el código que
aparecen en la placa de la bomba antes de instalarla
para que le sirvan de referencia en el futuro.
MODELO________________________________
NÚMERO DE SERIE _______________________
CÓDIGO ________________________________
FECHA DE INSTALACIÓN ________________
CONSTRUIDAS CON
UNA
BOMBA
CERTIFICADA

© Copyright 2011 Liberty Pumps Inc. Todos los derechos reservados - -
Lea con atención estas instrucciones antes de instalar la unidad. Todas las bombas de Liberty se someten individualmente a pruebas
en fábrica para garantizar un funcionamiento adecuado. Siga estas instrucciones al pie de la letra para prevenir problemas de
funcionamiento y asegurar años de servicio satisfactorio.
Riesgo de descarga eléctrica. Desconecte la bomba siempre que vaya a moverla o a realizar algún ajuste.
Solo el personal calificado podrá encargarse de instalar las conexiones y los cables eléctricos necesarios para
montar la bomba.
Esta unidad viene con un conector a tierra y un enchufe con conexión a tierra. Para evitar descargas eléctricas,
asegúrese de conectar la bomba a un tomacorriente a tierra de 15 amperios debidamente conectado a tierra.
Cuando haya agua en el piso y deba desenchufar la bomba siempre use botas de hule.
NO derive los cables de puesta a tierra ni retire las espigas a tierra de los enchufes.
NO use cables de extensión.
Con esta bomba hay que utilizar un circuito derivado independiente, debidamente conectado tierra y con fusibles
adecuados. La fuente de alimentación tendrá que tener suficiente capacidad para cumplir los requisitos de voltaje y
amperaje indicados en la placa de la bomba.
El tomacorriente deberá encontrarse al alcance del cable de alimentación de la bomba y a 1.2 metros como mínimo
por encima del piso para evitar problemas en caso de inundación.
Se deberá instalar la unidad según las disposiciones del Código eléctrico nacional (NEC), el Código unificado de
plomería, el Código internacional de plomería, además de todos los códigos y regulaciones locales que
correspondan.
Las bombas de drenaje y de alcantarillado a menudo manejan materiales capaces de provocar enfermedades. Use
ropa protectora adecuada cuando trabaje en una bomba o una tubería usada.
Manténgase alejado de la entrada de succión y de la salida de descarga. Para evitar heridas, nunca inserte los dedos
en la bomba mientras ésta se encuentre conectada.
NO use este producto en aplicaciones en las que el contacto humano con el fluido bombeado sea común (por
ejemplo, piscinas, fuentes, etc.).
NUNCA deseche por el drenaje materiales como solvente para pintura u otros químicos, ya que pueden llegar a
atacar y dañar los componentes de la bomba y potencialmente causar que el equipo no funcione bien o deje de
funcionar.
NO drene hacia la cubeta ningún tipo de agua que exceda una temperatura de 140F (60C).
NO modifique la bomba de ninguna manera.
NO levante ni transporte la bomba por medio del cable eléctrico.
NO retire ninguna etiqueta de la bomba ni cables.
Si la bomba se instala durante una construcción antes de que haya energía eléctrica disponible, se deberá proteger
de la intemperie para evitar que el agua ingrese a través del enchufe, etc.
1. Información general y recomendaciones de seguridad

© Copyright 2011 Liberty Pumps Inc. Todos los derechos reservados - -

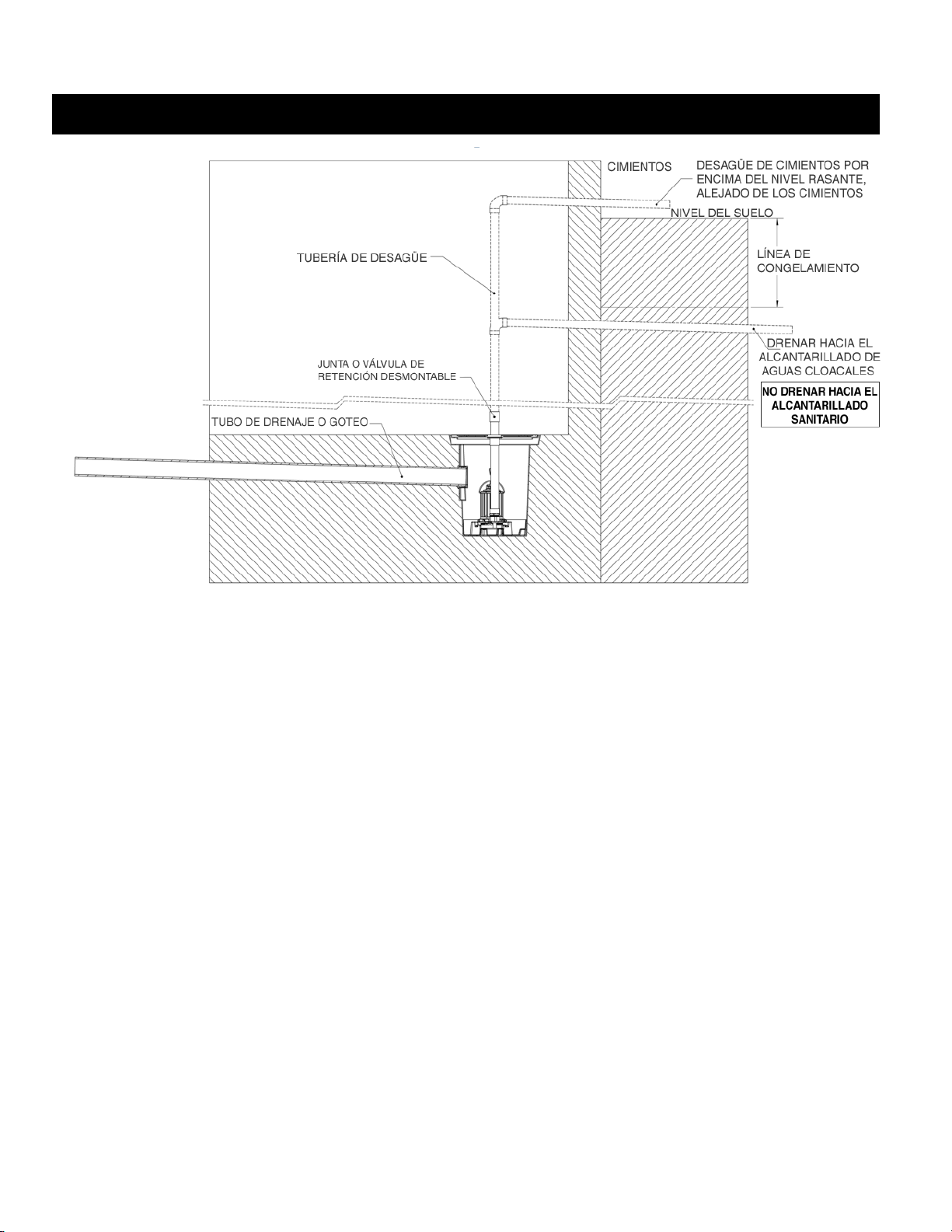

Fig. 1 –Instalación residencial típica
Aplicación: las cubetas SPAC-237, SPAC-457 y SPAC-S37 están diseñadas como soluciones de bombas de drenaje
embutidas para aplicaciones residenciales. Estos sistemas se suministran completamente ensamblados desde la fábrica,
lo que facilita su instalación.
A. ADMISIÓN: las cubetas SPAC-237, SPAC-457 y SPAC-S37 se suministran con dos (2) arandelas aislantes para
tuberías de admisión de 4 pulgadas. Para instalar una tubería de admisión, primero debe taladrarse con una sierra de
perforación un orificio de 4 pulgadas de diámetro en la ranura de admisión que se encuentra en el lateral de la
cubeta. Luego, inserte la arandela de aislamiento suministrada en la ranura del lateral del tanque donde acaba de
perforar el orificio. Finalmente, pase la tubería por la arandela de aislamiento hasta que quede completamente
asentada contra el tope. Si se desea una tubería de admisión adicional, repita los pasos indicados anteriormente
para el lateral opuesto del tanque.
B. DESAGÜE: las cubetas SPAC-237, SPAC-457 y SPAC-S37 se suministran con una tubería de desagüe de PVC,
normada 40, de 1 ½ pulgada. Esta tubería de desagüe se extiende 4 pulgadas por encima de la tapa de la cubeta.
Se recomienda usar un adaptador de compresión para conectar el sistema a la plomería permanente dentro de la
casa. La plomería permanente debe drenar el agua hacia una zona desde donde el agua sea drenada hacia un punto
alejado del edificio y los cimientos.
C. VÁLVULA DE RETENCIÓN: las cubetas SPAC-237, SPAC-457 y SPAC-S37 no se suministran con válvulas de
retención. Si los ciclos de la bomba son cortos, entonces se debe usar una válvula de retención. De esta manera se
evita que el agua drene hacia atrás por la manguera de desagüe y dentro de la cubeta. Cuando use una válvula de
retención, se debe proteger la tubería de desagüe contra temperaturas heladas instalando el desagüe a una
profundidad por debajo del nivel del suelo y de la línea de congelamiento. Vea la Fig. 1
D. CABLE DE ALIMENTACIÓN: el cable de alimentación de la bomba lleva un conector a tierra y un enchufe de tres
(3) espigas con conexión a tierra. Se debe conectar a un tomacorriente de tres cables con fusibles independientes y
2. Instalación

© Copyright 2011 Liberty Pumps Inc. Todos los derechos reservados - -
conectado a tierra con una capacidad de 15 A y un voltaje adecuado de 115V. Todos los cables y conexiones
deberán cumplir con el Código eléctrico nacional (NEC) y los códigos locales que correspondan.
E. BOMBAS DE RESPALDO: para mayor protección, considere agregar una bomba de respaldo, como la SJ10A
SumpJet de Liberty (bomba de respaldo hidráulica) o la 441 de Liberty (bomba de respaldo operada por baterías).
Si no se instala una bomba de respaldo adicional, y hay riesgo de daño a la propiedad si se produce una inundación
debido a la pérdida de funcionamiento de la bomba, se debe considerar entonces la ALM-2 de Liberty como un
medio adicional de protección. Si se utiliza una alarma, se deberá conectar a un circuito eléctrico separado.

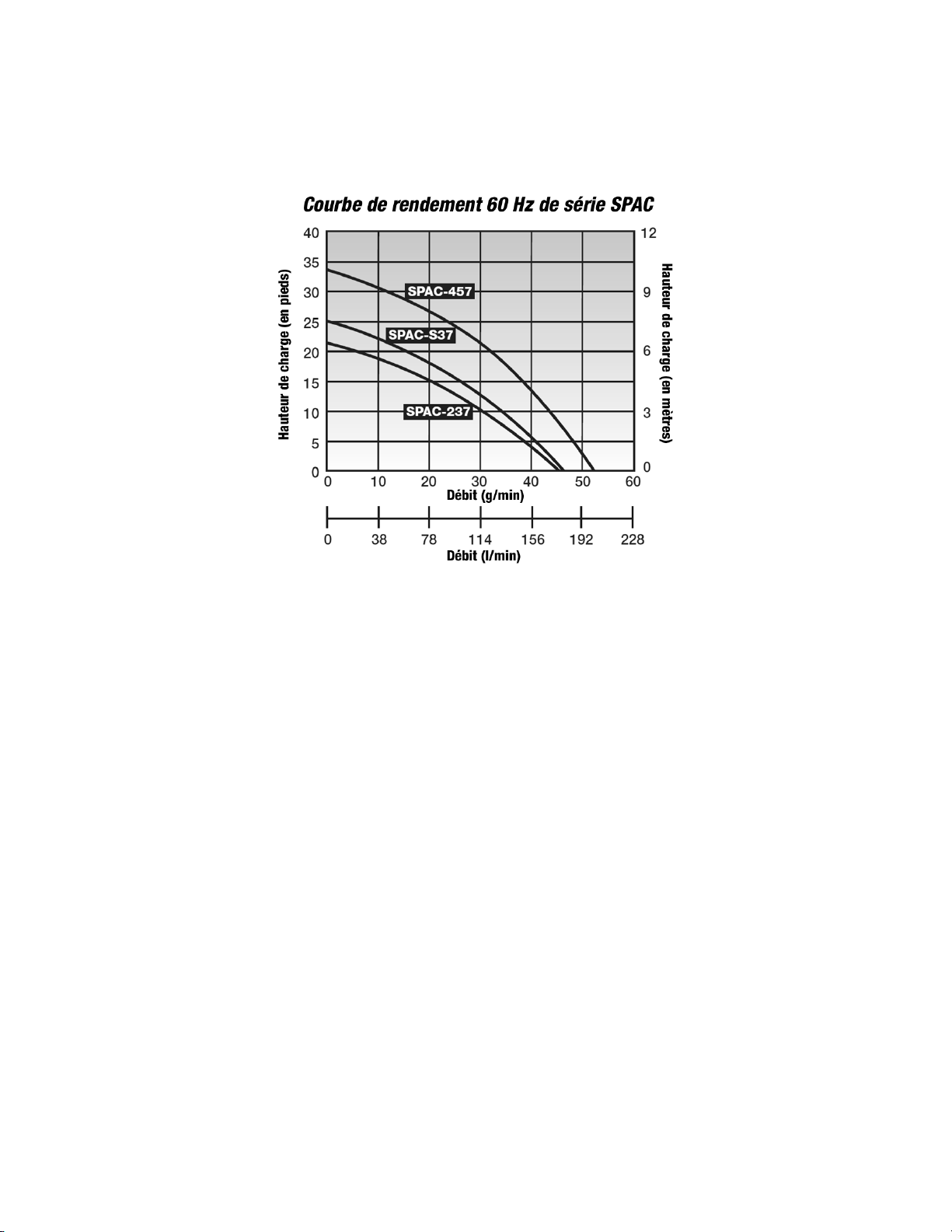

Fig. 2 –Curva de rendimiento para todos los modelos

© Copyright 2011 Liberty Pumps Inc. Todos los derechos reservados - -
Todas las bombas se someten a pruebas en fábrica para garantizar el ajuste debido y funcionamiento de la unidad. Si la unidad no
funciona correctamente, vuelva a leer las instrucciones detenidamente para asegurarse de que las siguió al pie de la letra. La bomba
no necesita de mantenimiento periódico, pero sus conexiones sí pueden requerir atención ocasionalmente. Los depósitos de pelusa y
otros objetos extraños se deben retirar con regularidad de la cubeta.
NOTA: Liberty Pumps, Inc. no asume ninguna responsabilidad por daños o lesiones resultantes del desmontaje de la bomba sobre el
terreno. Si el desmontaje de la bomba no lo lleva a cabo Liberty Pumps o uno de sus centros de servicio autorizados, la garantía
quedará anulada.
Problema
Causa
Solución
La bomba no se
enciende
Se ha fundido un fusible o el flujo
eléctrico se ha visto interrumpido
de algún otro modo; tensión
incorrecta.
Compruebe que la bomba esté enchufada.
Haga que un electricista compruebe que todos
los cables estén correctamente conectados y la
capacidad sea la necesaria.
Interruptor de flotador defectuoso o
acumulaciones en las paredes del
tanque que limitan el movimiento
del interruptor.
Verifique que el flotador se pueda mover sin
impedimentos. Si el problema es que hay
acumulaciones que impiden el movimiento,
limpie el tanque y vuélvalo a instalar. De lo
contrario, comuníquese con la fábrica.
La bomba funciona o
zumba pero no
bombea
La descarga está atascada.
Compruebe que no haya atascos en la línea de
desagüe, como hielo, si la línea pasa por áreas
frías.
Compruebe que la válvula no se
haya quedado cerrada o esté mal
instalada.
Si la válvula está instalada, sáquela y
examínela para cerciorarse de que funciona sin
obstrucciones y de que está bien instalada.
Se alcanzó la altura máxima (vea la
Fig. 2).
Intente llevar la tubería a un nivel más bajo. Si
no es posible, se necesita instalar una bomba
de mayor capacidad en la cubeta.
El rotor de la bomba está atascado.
*Desmonte el depósito y la base de la bomba.
Limpie la obstrucción. Vuelva a montar la
bomba.
Interruptor defectuoso.
Verifique que el flotador se pueda mover sin
impedimentos. Si el problema es que hay
acumulaciones que impiden el movimiento,
limpie el tanque y vuélvalo a instalar. De lo
contrario, comuníquese con la fábrica.
La bomba no se
apaga
Interruptor de flotador defectuoso o
acumulaciones en las paredes del
tanque que limitan el movimiento
del interruptor.
Verifique que el flotador se pueda mover sin
impedimentos. Si el problema es que hay
acumulaciones que impiden el movimiento,
limpie el tanque y vuélvalo a instalar. De lo
contrario, comuníquese con la fábrica.
La bomba rocía agua
por el lado de la
carcasa
Esto es normal debido al orifico
respirador de aire taladrado en la
fábrica.
No es necesario hacer nada al respecto.
La bomba hace
demasiado ruido
Material foráneo en la cavidad del
rotor.
*Desmonte el depósito y la base de la bomba.
Limpie la obstrucción. Vuelva a montar la
bomba.
Rotor roto.
La fábrica le puede informar sobre cómo
reemplazar el rotor.
3. Mantenimiento y diagnóstico de problemas

© Copyright 2011 Liberty Pumps Inc. Todos los derechos reservados - -
Liberty Pumps, Inc. garantiza que las bombas que fabrica están libres de defectos en los materiales y la mano de obra
por un período de 3 años a partir de la fecha de compra. La fecha de compra se determinará con el recibo de compra
fechado, que incluya el modelo y el número de serie de la bomba. Este recibo deberá acompañar a la bomba si la fecha
de devolución ocurre más de 3 años después de la fecha de fabricación (código-CODE) indicada en la placa de
identificación de la unidad.
Las obligaciones del fabricante bajo esta garantía se limitarán a la reparación o el reemplazo de las piezas que el
fabricante determine que son defectuosas, siempre que la pieza o el ensamblaje se devuelva con el porte pagado al
fabricante o a uno de sus centros de servicio autorizados y que no se evidencie ninguna de las siguientes características,
lo que supondría la anulación de la garantía.
El fabricante no tendrá obligación alguna bajo esta garantía si el producto no ha sido instalado correctamente; si ha sido
desmontado, modificado, abusado o forzado; si el cable eléctrico se ha cortado, dañado o empalmado; si se redujo el
tamaño de la descarga de la bomba; si la bomba se usó con agua más caliente de la temperatura nominal, o agua con
arena, cal, cemento, grava u otros elementos abrasivos; si se utilizaron productos químicos para bombas o
hidrocarburos; si un motor no sumergible fue sometido a un exceso de humedad; o si se retiró la etiqueta con el número
de serie y de código. Liberty Pumps, Inc. no se hace responsable de pérdidas, daños o gastos que resulten por la
instalación o uso de sus productos, o por daños emergentes incluidos los costos de desmontaje, reinstalación o
transporte de la unidad.
No se ofrece ninguna otra garantía expresa. Todas las garantías implícitas, incluidas las de comerciabilidad y adecuación
para un propósito determinado, están limitadas a un plazo de tres años a partir la fecha de compra.
Esta garantía representa el único remedio del comprador y, siempre que se permita, se excluye toda responsabilidad por
daños consecuentes y fortuitos bajo toda otra garantía.
4. Garantía limitada de 3 años
7000 Apple Tree Avenue
Bergen, NY 14416
Teléfono: [phone]
Fax: [phone]
www.libertypumps.com

7000 Apple Tree Avenue
Bergen (NY) 14416
Téléphone : [phone]
Télécopieur : [phone]
www.libertypumps.com
Table des matières
1.) Renseignements généraux et consignes
de sécurité
2.) Installation
3.) Entretien et dépannage
Manuel d’installation 4860000A
Modèles SPAC-237, SPAC-457 et SPAC-S37, bassins prémontés
IMPORTANT :
NE PAS JETER CE MANUEL!
Avant l’installation, noter les numéros de
modèle, de série et de code qui figurent sur la
plaque signalétique pour éventuellement s’y
référer.
MODÈLE _______________________
SÉRIE _______________________
CODE _______________________
DATE D'INSTALLATION ___________
CONSTRUIT AVEC UNE
POMPE CERTIFIÉE

© Copyright 2011 Liberty Pumps Inc. Tous droits réservés - 2 -
Lire attentivement les directives avant d’effectuer l’installation. Chaque pompe de marque Liberty est testée
individuellement en usine pour assurer un bon fonctionnement. Le fait de suivre ces directives à la lettre éliminera les
risques de dysfonctionnement et assurera des années de fonctionnement sans soucis.
Danger d’électrocution. Toujours débrancher la pompe de l'alimentation électrique avant de la manipuler ou d'y
effectuer des réglages.
Les raccords électriques et le câblage pour l’installation de la pompe ne devraient être effectués que par des
professionnels qualifiés.
Cette pompe est fournie avec un conducteur de mise à la terre et une fiche de branchement de type mise à la terre.
Afin de réduire les dangers d'électrocution, s’assurer que celle-ci est raccordée seulement à une prise de 15 ampères
correctement mise à la terre.
Toujours porter des bottes de caoutchouc lorsqu'il y a de l'eau sur le plancher et qu'il est nécessaire de débrancher la
pompe.
NE PAS dévier les fils de mise à la terre ou retirer la broche de mise à la terre des fiches de branchement.
NE PAS utiliser de rallonge électrique.
Cette pompe nécessite un circuit de dérivation dédié correctement protégé par un fusible et mis à la terre. S’assurer
que la tension et l’intensité du courant électrique de la source d’alimentation électrique sont suffisantes pour répondre
aux exigences de la pompe, telles qu’indiquées sur la plaque signalétique.
La prise électrique doit se trouver à la portée du cordon d’alimentation de la pompe et à au moins 1,2 m (4 pi) au-
dessus du niveau du plancher pour minimiser les dangers liés à une inondation.
L’installation doit être faite en respectant le Code national de l’électricité, le Uniform Plumbing Code, le Code
international de plomberie ainsi que tous les codes locaux et règlements en vigueur.
Les pompes d'assèchement et de système d'égout traitent souvent des matières pouvant causer des maladies.
Porter des vêtements protecteurs adéquats pour manipuler une pompe ou de la tuyauterie ayant déjà servi.
Demeurer à l'écart des orifices d'aspiration et d'évacuation. Afin de prévenir les blessures, ne jamais insérer les
doigts dans la pompe alors qu'elle est branchée.
NE PAS utiliser ce produit pour les installations où le contact humain avec les liquides pompés est fréquent (piscines,
fontaines, etc.)
NE JAMAIS disposer de matériaux comme du solvant à peinture ou d'autres produits chimiques en les vidant dans
l'avaloir, car ils peuvent attaquer chimiquement et endommager les composants de la pompe, causant
éventuellement son mauvais fonctionnement ou sa défaillance.
NE PAS vider dans le bassin de l'eau dont la température est supérieure à 60 C (140 F)
NE PAS modifier la pompe, de quelque manière que ce soit.
NE PAS soulever ou transporter la pompe par son cordon d'alimentation.
NE PAS retirer les étiquettes de la pompe ou des cordons.
Si la pompe est installée durant la construction, avant que l'alimentation électrique ne soit disponible, il est important
de la garder à l'abri afin d'empêcher que de l'eau ne pénètre par l'extrémité du cordon, etc.
1. Renseignements généraux et consignes de sécurité

© Copyright 2011 Liberty Pumps Inc. Tous droits réservés - 3 -

Fig. 1 –Installation résidentielle type
Utilisation : Les modèles SPAC-237, SPAC-457 et SPAC-S37 sont des pompes d'assèchement submersibles conçues
pour une utilisation domestique. Ces systèmes sont vendus entièrement montés en usine afin de permettre une
installation simple et sans tracas.
A. ENTRÉE : Les modèles SPAC-237, SPAC-457 et SPAC-S37 sont vendus avec deux (2) œillets à tuyau de 4 po. Afin
d'installer un tuyau d'entrée, percer d'abord un trou d’un diamètre de 4 po dans la cunette d'admission ronde située
sur le côté du bassin à l'aide d'une scie à perforer. Insérer ensuite l'œillet fourni dans le nouvel orifice percé de la
cunette située sur le côté du réservoir. Finalement, glisser le tuyau dans l'œillet jusqu'à ce qu'il soit bien appuyé
contre le butoir. S'il est nécessaire d'installer un second tuyau d'admission, répéter les étapes décrites ci-dessus de
l'autre côté du réservoir.
B. SORTIE : Les modèles SPAC-237, SPAC-457 et SPAC-S37 sont vendus avec un tuyau d'évacuation de 1½ po en
PVC de nomenclature 40. Le tuyau d'évacuation dépasse de 4 po (10,16 cm) le couvercle du bassin. On
recommande d'installer une bague de compression pour raccorder le système à la plomberie permanente de la
maison. La plomberie permanente doit évacuer l'eau dans une zone qui permettra son écoulement loin de l'immeuble
et de sa fondation.
C. CLAPET ANTIRETOUR : Les modèles SPAC-237, SPAC-457 et SPAC-S37 ne sont pas munis de clapets antiretour.
Si les cycles de la pompe sont courts, l'installation d'un clapet antiretour peut être nécessaire. Sa fonction est
d’empêcher l’eau de pénétrer dans le tuyau d'évacuation et de revenir dans le bassin. Si un clapet antiretour est
installé, la canalisation d'évacuation doit être protégée contre le gel en l'installant à une profondeur suffisante, sous le
niveau de gel. Voir fig. 1
D. CORDON D’ALIMENTATION ÉLECTRIQUE : Le cordon d’alimentation électrique de la pompe est muni d’un
conducteur de mise à la terre et d’une fiche de branchement de type mise à la terre. Il devrait être branché à une
fiche à trois branches de 115 volts avec fusible indépendant et mise à la terre d'une intensité de 15 ampères dont la
tension de 115 V. S’assurer que tous les câbles et raccordements électriques sont conformes au code national de
l’électricité et aux codes locaux en vigueur.
2. Installation

© Copyright 2011 Liberty Pumps Inc. Tous droits réservés - 4 -
E. POMPES AUXILIAIRES : Pour plus de protection, envisager l'ajout d'une pompe de secours, comme une pompe
d'assèchement Liberty’s SJ10A SumpJet (pompe auxiliaire alimentée à l'eau avec alarme) ou Liberty’s 441 (pompe
de secours à piles). Lorsqu'aucune pompe auxiliaire n'est installée et qu'il y a risque de dommages matériels en
raison d'une inondation attribuable à une panne de la pompe, l'installation du système Liberty’s ALM-2 comme
méthode supplémentaire de protection est également recommandée. Lorsqu'une alarme est utilisée, elle doit être
raccordée à un circuit électrique distinct.
Fig. 2- Courbe de rendement pour tous les modèles

© Copyright 2011 Liberty Pumps Inc. Tous droits réservés - 5 -
Chaque appareil est testé individuellement en usine pour assurer un bon réglage et un fonctionnement adéquat. Si l’appareil ne
fonctionne pas correctement, relire attentivement les directives pour vérifier qu'elles ont été correctement suivies. Il n’est pas
nécessaire d’effectuer des travaux réguliers d’entretien sur la pompe en elle-même, mais les raccordements peuvent
occasionnellement en nécessiter. Les charpies et les corps étrangers devraient être retirés régulièrement du bassin.
REMARQUE : Liberty Pumps, Inc. n’est pas responsable des dommages ou blessures résultant d’un démontage sur place, au-delà
du retrait du flotteur. Le démontage effectué ailleurs que chez Liberty Pumps ou à l’un de ses centres de services autorisés annule
automatiquement la garantie.
Problème
Cause
Mesure correctrice
La pompe refuse de
s’allumer.
Fusible brûlé ou autre interruption
d'alimentation, tension inadéquate.
S’assurer que le branchement de l’appareil est
sécuritaire. Demander à un électricien de
vérifier tous les câbles au niveau des
branchements et de s’assurer que la capacité
est adéquate.
Interrupteur défectueux ou
accumulation sur la paroi du
réservoir restreignant le
mouvement libre de l'interrupteur à
flotteur.
Vérifier si le flotteur bouge librement. Si une
accumulation limite les mouvements du flotteur,
nettoyer et réinstaller. Autrement, consulter le
fabricant.
La pompe tourne ou
gronde, mais ne
pompe pas.
Conduits d’évacuation bloqués ou
restreints.
Vérifier dans la canalisation d’évacuation qu’il
n’y ait pas de blocage, y compris la formation
de glace si la canalisation se trouve dans des
zones froides ou les traverse.
Clapet antiretour bloqué en position
fermée ou incorrectement installé.
S'il y en a un, retirer et vérifier qu’il fonctionne
librement et qu’il est bien installé.
Capacité de charge ascensionnelle
totale atteinte (voir fig. 2)
Essayer de rediriger le tuyau à un niveau
inférieur. Si c’est impossible, il faut
probablement installer une pompe plus
puissante dans le bassin.
Rotor de la pompe bloqué.
*Démonter le contenant et la base de la pompe.
Retirer les corps étrangers. Remonter.
Interrupteur défectueux.
Vérifier si le flotteur bouge librement. Si une
accumulation limite les mouvements du flotteur,
nettoyer et réinstaller. Autrement, consulter le
fabricant.
La pompe refuse de
s’éteindre.
Interrupteur défectueux ou
accumulation sur la paroi du
réservoir restreignant le
mouvement libre de l'interrupteur à
flotteur.
Vérifier si le flotteur bouge librement. Si une
accumulation limite les mouvements du flotteur,
nettoyer et réinstaller. Autrement, consulter le
fabricant.
De l'eau est vaporisée
à partir du côté du
boîtier de la pompe.
Ce phénomène est normal en
raison de l'orifice d’évacuation de
l’air percé en usine.
Aucune action nécessaire.
La pompe fait du bruit.
Corps étrangers dans les cavités
du rotor.
*Démonter le contenant et la base de la pompe.
Retirer les corps étrangers. Remonter.
Rotor brisé.
Consulter le fabricant pour obtenir de
l’information au sujet du remplacement du rotor.
3. Entretien et dépannage

© Copyright 2011 Liberty Pumps Inc. Tous droits réservés - 6 -
Liberty Pumps, Inc. garantit que les pompes sortant de son usine sont exemptes de tout défaut de matériau et de
fabrication pour une période de 3 ans à partir de la date d’achat. La date d'achat sera établie par une facture d’achat
datée indiquant les numéros de modèle et de série de la pompe. La pompe retournée doit être accompagnée de la
facture d’achat datée si la date de retour se situe à plus de 3 ans du numéro de « CODE » (date de fabrication) indiqué
sur la plaque signalétique de la pompe.
L’obligation de garantie du fabricant se limite à la réparation ou au remplacement de toute pièce jugée défectueuse par le
fabricant, à condition que la pièce ou l’appareil soient retournés franco de port au fabricant ou à son centre d'entretien
autorisé et à condition qu’il n’y ait aucune preuve que les critères suivants annulant la garantie sont en cause.
Le fabricant ne peut en aucun cas être tenu responsable, selon les dispositions de cette garantie, si le produit n’a pas été
correctement installé; s’il a été démonté, modifié, soumis à un usage abusif ou endommagé; si le cordon électrique a été
coupé, endommagé ou ligaturé; si la taille du tuyau d’évacuation de la pompe a été réduite; si la pompe a été utilisée pour
pomper de l’eau d'une température supérieure aux recommandations ci-dessus ou de l’eau contenant du sable, de la
chaux, du ciment, du gravier ou autres matières abrasives; si le produit a été utilisé pour pomper des produits chimiques
ou des hydrocarbures; si un moteur non submersible a été exposé à de l’humidité excessive; ou si l’étiquette portant le
numéro de série, de modèle et de code a été retirée. Liberty Pumps, Inc. ne pourra être tenue responsable des pertes,
dommages, frais attribuables à l’installation ou l’utilisation de ses produits ni pour les dommages accessoires ou
consécutifs, y compris les coûts de retrait, de réinstallation ou de transport.
Il n’y a aucune autre garantie expresse. Toute garantie implicite, y compris celles de qualité marchande et d'aptitude à
une fin particulière est limitée à trois ans à partir de la date d’achat.
Cette garantie contient le recours exclusif de l’acheteur et exclut, lorsque permis par la loi, toute responsabilité pour
dommages consécutifs ou accessoires en vertu de toutes autres garanties.
7000 Apple Tree Avenue
Bergen (NY) 14416
Téléphone : [phone]
Télécopieur : [phone]
www.libertypumps.com
4. Garantie limitée de 3 ans
